О внесении изменений в описание типа на комплексы измерительновычислительные ИМЦ-07

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства'промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «ИМС Индастриз» филиал «ИМС Индастриз - Уфа» от 28 июля 2016 г. № ИМС/УФА/ИСХ/2016/-0364-2.05 приказываю:

• 1. Внести изменения в описание типа на комплексы измерительновычислительные ИМЦ-07, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53852-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.



  Заместитель Руководителя

  Голубев

г

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому __регулированию и метрологии.___________

Сертификат: 188818000200800118ВВ Кону выдан: Голубев Сергей Сергеевич Действителен: с 16.11.2015 до 18.11.2016

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «17» октября 2016 г. № 15 80

Изменения в описание типа на комплексы измерительно-вычислительные ИМЦ-07

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные ИМЦ-07

Комплексы измерительно-вычислительные ИМЦ-07 (далее - ИВК) предназначены для измерения и преобразования параметров входных электрических сигналов, поступающих от измерительных преобразователей, в значения величин.

Принцип действия ИВК заключается в том, что электрические сигналы от измерительных преобразователей через барьеры искробезопасности (при их наличии) поступают на входные модули контроллера, где происходит измерение. Далее измеренные значения передаются в компьютер. В компьютере измеренные значения преобразуются в значения величин с последующим отображением на экране монитора, сохранением в отчетах и протоколах, и выводом на печать.

ИВК обеспечивает выполнение следующих основных функций:

• - измерение информативных параметров входных электрических сигналов, поступающих от измерительных преобразователей;

• - контроль значений измеренных информативных параметров входных электрических сигналов;

• - преобразование информативных параметров входных электрических сигналов в значения величин;

• - контроль значений величин, звуковая сигнализация и печать сообщений о выходе значений за установленные пределы;

• - создание и ведение журналов событий с возможностью просмотра и печати;

• - представление учетной информации в виде отчетов (оперативный, сменный, суточный, месячный, годовой, на партию);

• - создание и ведение архивов учетной информации с возможностью просмотра и печати;

• - определение метрологических характеристик (MX) преобразователей расхода (ПР);

• - формирование, отображение и печать протоколов поверки и контроля ПР;

• - создание и ведение архивов протоколов поверки и контроля ПР с возможностью просмотра и печати;

• - управление автоматическими пробоотборниками;

• - управление приводом крана трубопоршневых поверочных установок (ТПУ);

• - защита информации системой доступов и паролей;

• - обмен данными с компьютером верхнего уровня по протоколам: Modbus ASCII, RTU, интерфейс RS 232 или RS 485; Modbus TCP, интерфейс Ethernet.

ИВК обеспечивает измерение следующих информативных параметров входных электрических сигналов:

• - сила постоянного тока;

• - частота и период импульсного сигнала;

• - количество импульсов;

• - количество импульсов за интервал времени;

• - отношение количества импульсов за интервал времени.

ИВК обеспечивает вычисление значений следующих основных величин:

• - объемный и массовый расход жидкости в измерительных линиях (ИЛ);

• - суммарный объемный и массовый расход жидкости по блоку ИЛ (БИЛ);

• - объем жидкости;

• - масса жидкости;

• - температура жидкости;

• - давление жидкости;

• - плотность жидкости;

• - перепад давления на фильтрах;

• - вязкость жидкости;

• - объемная и массовая доля воды в жидкости;

• - массовая доля серы в жидкости;

• - коэффициент преобразования преобразователей объемного расхода (ПОР) при определении MX по ТПУ или КП;

• - коэффициент преобразования ПОР при определении MX по эталонному преобразователю расхода (ЭПР);

• - коэффициент преобразования ПОР при определении MX по мернику;

• - коэффициент преобразования, коэффициент коррекции, градуировочный коэффициент преобразователя массового расхода (ПМР) при определении MX по ТПУ или КП и преобразователю плотности (ПП);

• - коэффициент преобразования, коэффициент коррекции, градуировочный коэффициент ПМР при определении MX по ЭПР.

ИВК изготавливается в восьми вариантах конструктивного исполнения:

• - исполнение 1 - приборное исполнение; исполнение 8 - приборное исполнение с дублированием всех функций;

• - шкафное исполнение: исполнение 2 - настенное; исполнение 3 - напольное; исполнение 4 и 5 - напольное, с дублированием всех функций; исполнение 6 -настенное, взрывозащищенное Exd с маркировкой взрывозащиты lExdIIBT4/T5/T6; исполнение 7 - настенное, взрывозащищенное Exd с маркировкой взрывозащиты lExdIIBT4/T5/T6, с дублированием всех функций.

Дублирование функций ИВК обеспечивается дублированием контроллера, компьютера, блоков питания («горячее» резервирование).

Общий вид ИВК показан на рисунках 1 -6.

Рисунок 1 - Исполнение 1

Рисунок 2 - Исполнение 2

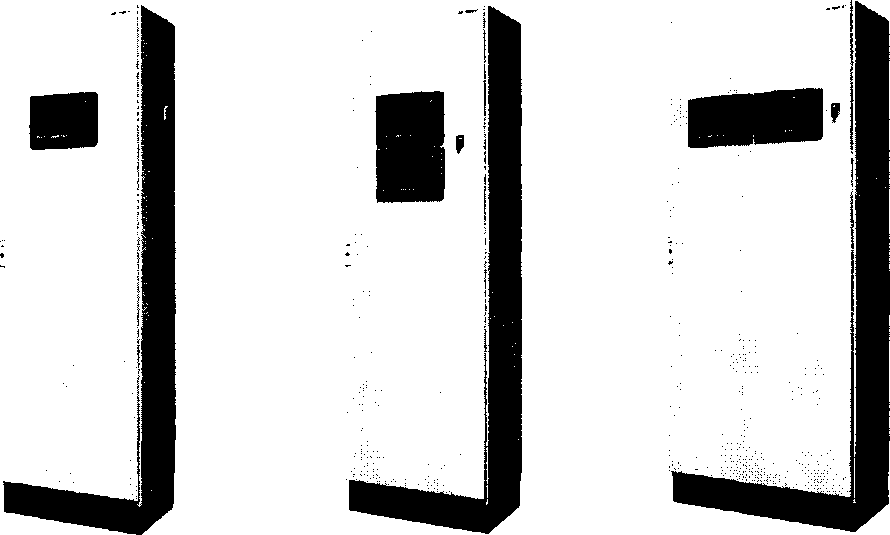

Рисунок 3 - Исполнения 3, 4 и 5

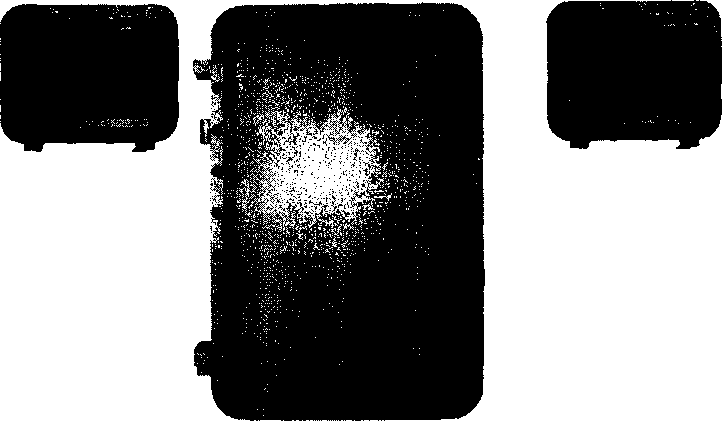

Рисунок 4 - Исполнение 6

Рисунок 5 - Исполнение 7

Рисунок 6 - Исполнение 8

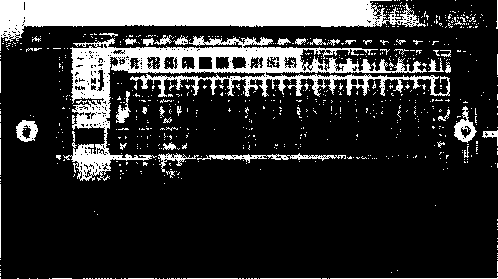

Рисунок 7 - Приборное исполнение, места пломбирования передней и задней панелей (место нанесения знака поверки)

Рисунок 8 - Шкафное исполнение,

место пломбирования компьютера (место нанесения знака поверки)

Рисунок 9 - Шкафное исполнение, место пломбирования контроллера (место нанесения знака поверки)

Защита данных от несанкционированного доступа в ПО ИВК обеспечивается разграничением прав пользователей. Введены четырехуровневая система доступа и система паролей. Предусмотрена физическая защита (опломбирование) контроллеров, установленных в ИВК, от несанкционированного доступа.

Контроль целостности и подлинности ПО осуществляется посредством расчета контрольных сумм исполняемых файлов по алгоритму CRC32. Влияние ПО ИВК на метрологические характеристики ИВК учтено при нормировании метрологических характеристик ИВК.

Метрологические и технические характеристики

Таблица 2

наносится на паспортную табличку ИВК и титульные листы эксплуатационной документации методом компьютерной графики.

Комплектность средства измерений

Таблица 3

осуществляется по документу МИ 3395-2013 Рекомендация «ГСИ. Комплекс измерительновычислительный ИМЦ-07. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 апреля 2013 года.

Основное средство поверки: Устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов «УПВА-Т».

Основные метрологические характеристики:

• - диапазон формирования силы тока, мА                                от 0,5 до 22;

• - пределы допускаемой абсолютной погрешности формирования силы тока, мкА ± 3;

• - диапазон формирования частоты импульсных последовательностей:

период, мкс                                                       от 66,625 до 10* 10⁶;

частота, Гц                                                            от 0,1 до 15000;

• - пределы допускаемой относительной погрешности формирования частоты

импульсных последовательностей, %                                       ±5 -10"⁴;

• - пределы допускаемой абсолютной погрешности формирования количества

импульсов в пачке, имп.                                                       ± 2

Знак поверки наносится в виде оттиска на пломбы (рис 7-9).

Методика измерений приведена в Руководстве по эксплуатации.

• 1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

• 2 ТУ 4222-007-97243614-2013 «Комплекс измерительно-вычислительный ИМЦ-07. Технические условия».

ООО «ИМС Индастриз», ИНН 7736545870

Юридический адрес: 105187, г. Москва, ул. Щербаковская, д. 53, корп. 15 Почтовый адрес: 117312, г. Москва, ул. Вавилова, д. 47 А

Телефон: (495) 221-10-50, факс: (495) 221-10-51

ООО «ИМС Индастриз» филиал «ИМС Индастриз - Уфа», ИНН 7736545870 Юридический адрес: 105187, г. Москва, ул. Щербаковская, д. 53, корп.15 Почтовый адрес: 450071, г. Уфа, ул. Луганская 3/1

Телефон: (347) 216-34-78, факс (347) 216-34-79

Адрес электронной почты: ufa@imsholding.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева».

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14,

Адрес в Интернет: http://www.vniim.ru

Адрес электронной почты: info@vniim.ru

Аттестат аккредитации № 30001-10 от 20.12.2010 г.
