УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» ноября 2022 г. № 2916

Лист № 1 Регистрационный № 55820-13 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы для измерения количества газа СГ-ЭК модификации СГ-ЭК-Т, СГ-ЭК-Р

Назначение средства измерений

Комплексы для измерения количества газа СГ-ЭК модификации СГ-ЭК-Т, СГ-ЭК-Р (далее - комплексы) предназначены для измерения объема неагрессивного, сухого газа, а также очищенного попутного нефтяного газа, приведенного к стандартным условиям по ГОСТ 2939-63 путем измерения объема газа при рабочих условиях и автоматической электронной коррекции по измеренным значениям температуры и давления газа, вычисленного или подстановочного значения коэффициента сжимаемости газа.

Описание средства измерений

Принцип действия комплексов основан на вычислении объема газа, приведенного к стандартным условиям на основе объема газа, измеренного счетчиком газа при рабочих условиях, а также температуры и давлении газа в трубопроводе, измеренных корректором и вычисленного или подстановочного значения коэффициента сжимаемости.

Комплексы состоят из корректора и счетчика газа. В качестве корректора используется корректор объема газа ЕК270 (регистрационный номер 41978-13) или корректор газа потоковый ЕК280 (регистрационный номер 61911-15).

В зависимости от типа счетчиков газа комплексы имеют две модификации:

  • - СГ-ЭК-Вз-Т на базе счётчиков газа турбинных TRZ (регистрационный номер 31141-13) (далее - TRZ), счётчиков газа СГ (регистрационный номер 14124-14) (далее - СГ);

  • - СГ-ЭК-Вз-Р на базе счётчиков газа ротационных RABO (регистрационный номер 54267-13) (далее - RABO), счётчиков газа ротационных RVG (регистрационный номер 16422-10) (далее - RVG).

Комплексы с корректором газа потоковым ЕК280 комплектуются счётчиком газа ротационным RABO, счётчиком газа турбинным TRZ или счетчиком газа СГ.

В счетчиках c помощью магнита, установленного в счетном механизме, и датчика импульсов (геркона), формируется импульсный сигнал для корректора, пропорциональный объему, прошедшему через счетчик, для корректора.

Корректор измеряет температуру газа термопреобразователем сопротивления типа Pt500 (500П), установленным в потоке газа, и давление газа преобразователем абсолютного (избыточного) давления. В корректоре имеются дополнительные функции контроля температуры, давления, перепада давления и высокочастотный вход для подключения дополнительного датчика импульсов различных типов (средне и высокочастотных). Корректор обеспечивает сохранение в энергонезависимых архивах, измеренных и вычисленных значений.

Корректор может быть смонтирован удаленно от счетчика.

Условное обозначение исполнения комплекса состоит из модификации (СГ-ЭК-Вз-Т, СГ-ЭК-Вз-Р), максимального значения измеряемого абсолютного давления (МПа), на которое выбирается преобразователь давления, максимального измеряемого объемного расхода при рабочих условиях (м3/ч), максимально допустимого рабочего давления (избыточного) для корпуса счетчика (1,6; 6,3; 7,5; 10,0 МПа).

СГ-ЭК-Вз-Х-Х-Х/Х

'------------Максимально допустимое рабочее давление

(избыточное) для корпуса счетчика газа 1,6;

6,3; 7,5 или 10,0 МПа;

Максимальный измеряемый объемный расход при рабочих условиях (м 3 /ч) ;

Максимальное значение измеряемого абсолютного давления(МПа), на которое выбирается преобразователь давления;

Обозначение типа применяемого счетчика: счетчик газа турбинный Т:

  • - счетчики газа типа СГ

  • - счетчики газа типа TRZ

счетчик газа ротационный Р

  • - счетчик газа типа RABO

  • - счетчик газа типа RVG

Модификация комплекса

Общий вид основных модификаций комплекса представлен на рисунке 1.

В комплексах в различных исполнениях пломбируются место присоединения преобразователя температуры и давления, место присоединения датчика импульсов с помощью проволоки и свинцовой (пластмассовой) пломбы, а также с помощью специальной мастики (термопластичной массы) с нанесением знака поверки давлением на пломбы. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2. Ручка крана в открытом положении пломбируются поставщиком газа после выполнения монтажных работ. В случае удаленного монтажа корректора или отсутствия мест отбора давления и замера температуры на счетчике, канал счета импульсов пломбируется пломбой с оттиском знака поверки, а ручка крана в открытом положении и места присоединения преобразователей температуры и давления пломбируются поставщиком газа

после выполнения монтажных работ.

Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru
Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru
Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru

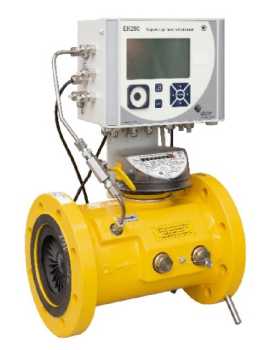

Комплекс модификации СГ-ЭК-Вз-Т на базе счётчиков газа турбинных TRZ

Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru

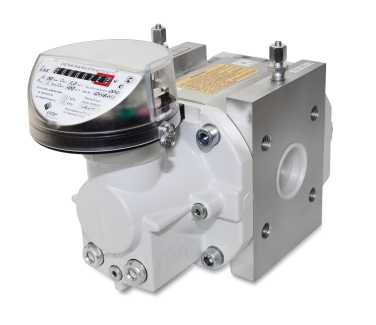

Комплекс модификации СГ-ЭК-Вз-Р на базе счётчиков газа ротационных RABO

Комплекс модификации СГ-ЭК-Вз-Р на базе счётчиков газа ротационных RVG

Комплекс модификации СГ-ЭК-Вз-Т на базе счётчиков газа ротационных RVG

Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru

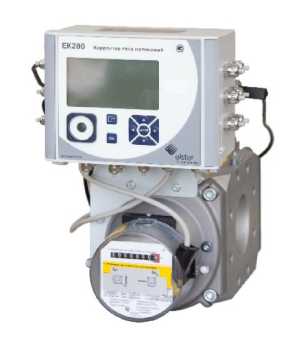

Комплекс модификации СГ-ЭК-Вз-Р с корректором газа потоковым ЕК280

Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru

Комплекс модификации СГ-ЭК-Вз-Т с корректором газа потоковым ЕК280

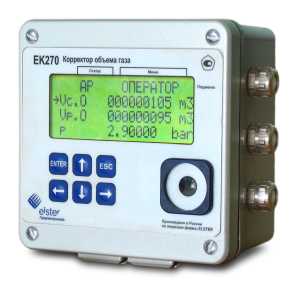

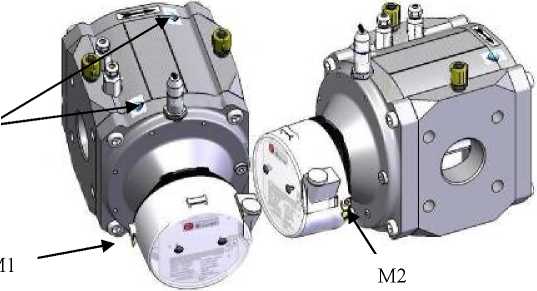

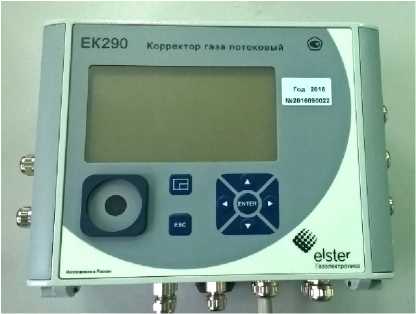

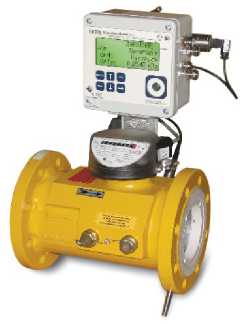

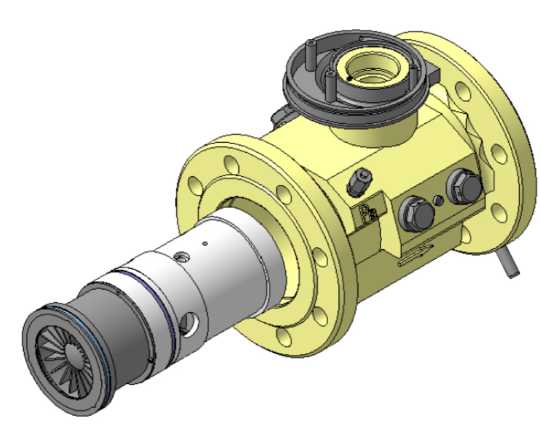

Рисунок 1 - Общий вид основных модификаций комплексов

Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru

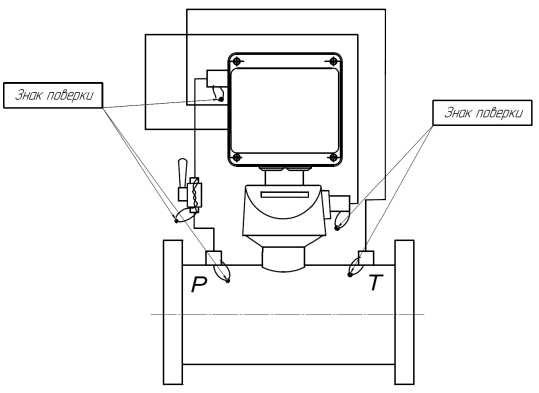

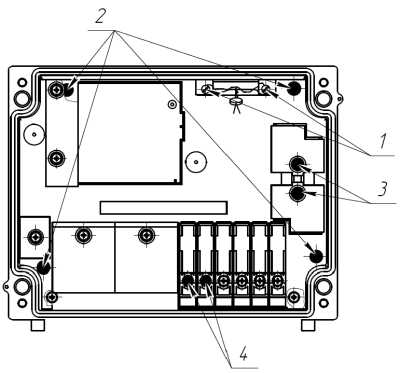

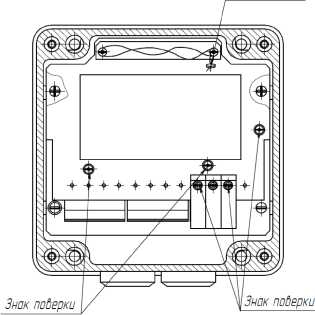

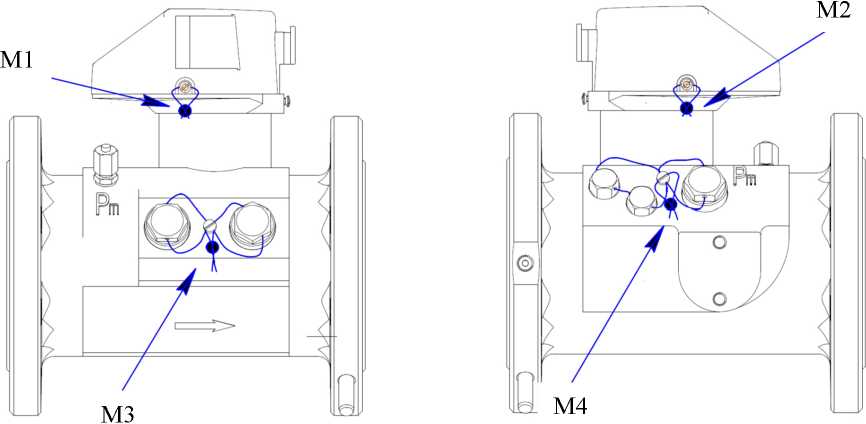

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее - ПО) комплексов представляет собой встроенное ПО корректоров объема газа ЕК270 и корректоров газа потоковых ЕК280.

Конструкция корректоров объема газа ЕК270 и корректоров газа потоковых ЕК280 исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1- Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЕК270

ЕК280

Номер версии не ниже

1.00

1.11

Цифровой идентификатор ПО

*

*

Алгоритм вычисления цифрового идентификатора ПО

CRC16

CRC16

* Цифровой идентификатор программного обеспечения приведен в описании типа

корректоров объема

газа ЕК270 и корректоров газа потоковых ЕК280.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих расходов комплекса*, м3/ч:

- на базе счетчика TRZ

от 5 до 6500

- на базе счетчика СГ

от 8 до 4000

- на базе счетчика RVG

от 0,6 до 650

- на базе счетчика RABO

от 0,4 до 650

Диапазон измерения рабочих давлений, МПа

от 0,08 до 10,00

Диапазон измерения температуры рабочей среды, °С

от -23 до +60

Пределы допускаемой относительной погрешности измерения

объема газа, приведенного к стандартным условиям, с учетом

погрешности измерения давления, температуры и вычисления

коэффициента сжимаемости**, %:

для комплекса модификации СГ-ЭК-Вз-Т:

а) на базе счетчика TRZ (G100-G4000):

исполнений «1», «2»:

- диапазон расходов от 0,1 Qмакс включ. до Qмакс включ.

±1,1

- диапазон расходов от Qмин включ. до 0,1 Qмакс.

±2,1

исполнение «2У»:

- диапазон расходов от Qмин включ. до Qмакс включ.

±1,0

на базе счетчика TRZ G65:

- диапазон расходов от 0,2 Qмакс включ. до Qмакс включ

±1,1

- диапазон расходов от Qмин включ. до 0,2 Qмакс

±2,1

б) на базе счетчика СГ:

с диапазоном 1:10:

- диапазон расходов от 0,2 Qмакс включ. до Qмакс включ.

±1,1

- диапазон расходов от 0,1 Qмакс включ. до 0,2 Qмакс

±2,1

с диапазоном 1:20:

- диапазон расходов от 0,2 Qмакс включ. до Qмакс включ.

±1,1

- диапазон расходов от 0,05 Qмакс включ. до 0,2 Qмакс

±2,1

с диапазоном 1:12,5:

- диапазон расходов от 0,1 Qмакс включ. до Qмакс включ.

±1,1

- диапазон расходов от 0,08 Qмакс включ. до 0,1 Qмакс.

±2,1

с диапазоном 1:25:

- диапазон расходов от 0,05 Qмакс включ. до Qмакс включ.

±1,1

- диапазон расходов от 0,04 Qмакс включ. до 0,05 Qмакс.

±2,1

с диапазоном 1:30:

- диапазон расходов от 0,05 Qмакс включ. до Qмакс включ.

±1,1

- диапазон расходов от 0,03 Qмакс включ. до 0,05 Qмакс.

±2,1

для комплекса модификации СГ-ЭК-Вз-Р:

а) на базе счетчика RVG:

основное исполнение:

- диапазон расходов от 0,1 Qмакс включ. до Qмакс включ.

±1,1

- диапазон расходов от Qмин включ. до 0,1 Qмакс.

±2,1

исполнение «У»:

- диапазон расходов от 0,05 Qмакс включ. до Qмакс включ.

±1,1

- диапазон расходов от Qмин включ. до 0,05 Qмакс.

±2,1

б) на базе счетчика RABO:

основное исполнение:

Наименование характеристики

Значение

- диапазон расходов от Q^ включ.до 0,1 Qm^

±2,1

- диапазон расходов 0,1 Рмакс включ. до Рмакс включ. исполнение «У»:

±1,1

- диапазон расходов от Рмин включ до 0,05 Рмакс

±2,1

- диапазон расходов от 0,05 Рмакс включ. до Рмакс включ. исполнение «2У»:

±1,1

- диапазон расходов от Рмин включ.до Рмакс.включ.

±1,0

* Диапазон рабочих расходов комплекса определяется типоразмером применяемого счетчика.

** Во всем диапазоне рабочих условий эксплуатации, температуры газа от минус 23 до плюс 60 °С и

плотности от 0,668 до 1,0 кг/м3, а также с учетом относительной погрешности, обусловленной алгоритмом вычисления объема газа и его программной реализацией (не более ±0,05 %).

Примечание:

QMhh - минимальный диапазон измерения счетчика;

Омакс - максимальный диапазон измерения счетчика.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Измеряемая среда

природный газ по ГОСТ 5542-2014, аргон, азот, воздух и другие неагрессивные сухие газы, попутный газ

Температура окружающей среды, °С

от -40 до +60

Температура рабочей среды °С

Определяется температурой рабочей среды входящих в состав комплекса средств измерений согласно их описания типа

Средний срок службы, лет

12

Средняя наработка на отказ, ч

100000

Маркировка взрывозащиты:

  • - с корректором ЕК270 или ЕК280

  • - с корректором ЕК280 с GSM/GPRS модемом

1 Ex ib IIB T4 Gb

1 Ex ib IIB T3 Gb

Знак утверждения типа

наносится на шильдик комплекса методом металлографики и/или гравировки и на титульных листах эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Комплексы для измерения количества газа СГ-ЭК

СГ-ЭК-Вз-Р, СГ-ЭК-Вз-Т

1 шт.

Руководство по эксплуатации *

ЛГТИ.407321.001 РЭ

1 экз.

Паспорт*

ЛГТИ.407321.001 ПС

1 экз.

Комплект монтажных частей (КМЧ)**

-

1 шт.

* В бумажной и/или электронной форме ** Поставляется по заказу

Сведения о методиках (методах) измерений

ГОСТ Р 8.740-2011 ГСИ. Расход и количества газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков

Нормативные и технические документы, устанавливающие требования к комплексам для измерения количества газа СГ-ЭК модификации СГ-ЭК-Т, СГ-ЭК-Р

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Определение коэффициента сжимаемости;

ГОСТ 30319.3-2015 Газ природный. Вычисление физических свойств на основе данных о компонентном составе;

ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков.

Изготовитель

Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: Россия, 607220, г. Арзамас Нижегородской обл., ул.50 лет ВЛКСМ, д. 8а Телефон (факс): (83147) 7-98-00, 7-98-01

E-mail: info@gaselectro.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон (факс): (831) 428-78-78; 7-98-01, 428-57-48

E-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО Центр Метрологии «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7

Телефон: (843) 214-20-98

Факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» ноября 2022 г. № 2916

Лист № 1 Регистрационный № 31141-13 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа турбинные TRZ

Назначение средства измерений

Счетчики газа турбинные TRZ (далее - счетчики) предназначены для измерений (учета) объемов плавно меняющегося потока, очищенного неагрессивного, неоднородного по химическому составу природного газа по ГОСТ 5542-2014, а также воздуха, азота и других неагрессивных газов.

Описание средства измерений

Принцип действия счетчиков основан на зависимости частоты вращения турбины, установленной внутри корпуса, от объемного расхода газа, протекающего через счетчик.

Счетчик состоит из корпуса, устройства измерительного (УИ), счетного механизма, масляного насоса с системой маслопровода (стандартное исполнение для типоразмеров DN200 - DN300, по специальному заказу для типоразмеров DN80 - DN150, типоразмер DN50 исполнение с масляным насосом не имеет).

УИ включает в себя:

  • - внутренний корпус, в котором установлена турбина с жесткими, профилированными специальным образом лопатками;

  • - редуктор, передающий вращательное движение турбины на счетный механизм;

  • - струевыпрямитель, служащий для выпрямления потока газа.

Конструкция счетчика сделана таким образом, что УИ может целиком извлекаться из корпуса прибора. При этом корпус не оказывает влияния на метрологические характеристики счетчика, так как вся измеряемая среда проходит через проточную часть УИ. Поэтому можно производить замену УИ на аналогичное, при этом метрологические характеристики счетчика будут соответствовать характеристикам нового УИ.

Счетчик имеет следующие исполнения:

"1" - соответствует диапазону 1/20 (1/30 - по спецзаказу);

"2" - соответствует диапазону расходов 1/20 (1/30 - по спецзаказу), а также 1/50 и 1/80 в зависимости от давления рабочей среды;

"2У" - соответствует диапазону расходов 1/20 (1/30 - по спецзаказу), а также 1/50 и 1/80 в зависимости от давления рабочей среды с улучшенными метрологическими характеристиками.

Длина прямого участка перед счетчиком не менее 2 DN. Если до счетчика установлен регулятор давления, то длина прямого участка перед счетчиком для DN80- DN150 не менее 2 DN, для DN50, DN200- DN300 не менее 5 DN. Прямой участок после счетчика не требуется.

В зависимости от объемного расхода газа, проходящего через счетчик, меняется частота вращения турбины. Число оборотов турбины посредством механического редуктора передается на счетный механизм, показывающий объемное количество газа, прошедшее через счетчик за время измерения.

Конструкция счетного механизма предусматривает возможность как визуального считывания информации непосредственно со счетного механизма, так и дистанционной передачи информации о значении измеренного счетчиком объема газа для ее последующего использования в системах коррекции объема.

Для дистанционной передачи данных турбинный счетчик газа TRZ может подключаться к искробезопасным цепям корректоров объема газа и устанавливаться во взрывоопасных зонах с низкочастотным датчиком импульсов Е1 IN-S10, IN-S11, IN-S12, среднечастотным R300 и высокочастотными A1S и A1R датчиками импульсов.

Фотография общего вида представлена на рисунке 1.

Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru

Рисунок 1

Счетчик газа турбинный TRZ с демонтированным устройством измерительным приведен на рисунке 2.

Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru

Рисунок 2

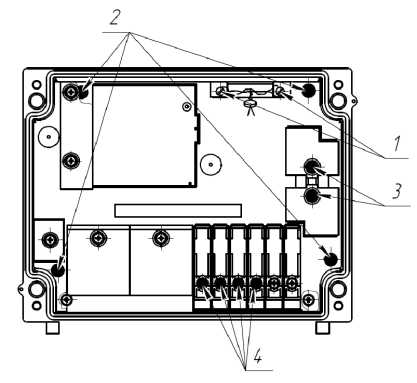

Схема пломбировки приведена на рисунке 3 (М1, М2 - знаки поверки, М3, М4 -пломба завода-изготовителя или организации, выполнявшей ремонт).

Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru

Рисунок 3

Программное обеспечение отсутствует

Метрологические и технические характеристики Основные параметры счетчиков приведены в таблицах 1, 2.

Таблица 1

Типоразмер

Услов

ный

проход

DN, мм

Макс. расход Qmax, м3

Минимальный расход Qmin, м3/ч и диапазон измерений расхода (Qmin/Qmax) при избыточном давлении Низб. МПа

исполнение

" 1"

исполнение "2"и исполнение "2У"

Ризб

Ризб < 0,3

0,3 < Ризб < 1

Ризб > 1

G65

50

100

5 (1/20)

5 (1/20)

G100

80

160

8 (1/20)

8 (1/20)

G160

80

250

13 (1/20)

13 (1/20)

5 (1/50)

G250

80

400

20 (1/20)

13 (1/30)*

20 (1/20)

13 (1/30)**

8(1/50)

5 (1/80)

G160

100

250

13 (1/20)

13 (1/20)

G250

100

400

20 (1/20)

20 (1/20)

13 (1/30)

8(1/50)

G400

100

650

32 (1/20)

20 (1/30)*

32 (1/20)

20 (1/30)**

13 (1/50)

8 (1/80)

G250

150

400

20 (1/20)

20 (1/20)

G400

150

650

32 (1/20)

32 (1/20)

20 (1/30)

13 (1/50)

G650

150

1000

50 (1/20)

32 (1/30)*

50 (1/20)

32 (1/30)**

20 (1/50)

13 (1/80)

G1000

150

1600

80 (1/20)

50 (1/30)*

80 (1/20)

50 (1/30)**

32 (1/50)

20 (1/80)

G650

200

1000

50 (1/20)

50 (1/20)

G1000

200

1600

80 (1/20)

80 (1/20)

50 (1/30)

32 (1/50)

G1600

200

2500

130 (1/20)

80 (1/30)*

130 (1/20)

80 (1/30)**

50 (1/50)

32 (1/80)

G1000

250

1600

80 (1/20)

80 (1/20)

G1600

250

2500

130 (1/20)

130 (1/20)

80 (1/30)

50 (1/50)

G2500

250

4000

200 (1/20)

130 (1/30)*

200 (1/20)

130 (1/30)**

80 (1/50)

50 (1/80)

G2500

300

4000

200 (1/20)

200 (1/20)

130 (1/30)

80 (1/50)

G4000

300

6500

320 (1/20)

200 (1/30)*

320 (1/20)

200 (1/30)**

130 (1/50)

80 (1/80)

* Поставляется по специальному заказу.

** Поставляется по специальному заказу; не имеет исполнения "2У". Примечание: Счетчик TRZ G65 DN50 исполнение "2У" не имеет.

Таблица 2

Наименование параметра

Значение параметра

исполнение "1"

исполнение "2"

исполнение "2У"

Пределы допускаемой относительной погрешности измерений объема газа в диапазоне расходов, %:

от Qmin до Qt

2,0

2,0

от Qt до Qmax

1,0

1,0

-

от Qmin до Qmax

-

-

0,9

Наименование параметра

Значение параметра

исполнение

"1"

исполнение "2"

исполнение "2У"

Точка перехода Qt , м3/ч: для TRZ G100-G4000 для TRZ G65

0,1Qmax

0,2Qmax

0,1Qmax

0,2Qmax

-

Рабочее давление измеряемого газа, не более, МПа (в зависимости от исполнения)

1,6; 6,3; 10

Счетный механизм

8-разрядный

Цена деления младшего разряда, м3:

- G65

- G100-G650

- G1000-G4000

0,01

0,1

1

Диапазон температур измеряемой среды, °С

от -30 до +60

Диапазон температур окружающей среды, °С

от -40 до +70

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

12

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на шильдик счетчика.

Комплектность средства измерений

Таблица 3

Наименование

Обозначение

Количество

Счетчик газа турбинный

TRZ

1 шт.

Руководство по эксплуатации*

ЛГТИ.407221.007 РЭ

1 экз.

Паспорт

ЛГТИ.407221.007 ПС

1 экз.

Методика поверки*

ЛГТИ.407221.007 МП с изменением №1

1 экз.

Емкость с маслом

(1...4)**

* поставляется по заказу

** только для счетчиков с масляным насосом, количество зависит от типоразмера счетчика

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам газа турбинным TRZ:

Приказ Росстандарта от 28 декабря 2019 г. №2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ГОСТ 28724-90 Счетчики газа скоростные. Общие технические требования и методы испытания;

ТУ 4213-029-48318941-2005 (ЛГТИ.407221.007 ТУ) «Счетчики газа турбинные TRZ. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «РАСКО Газэлектроника»

(ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: Россия, 607220, г. Арзамас Нижегородской обл., ул.50 лет ВЛКСМ, д. 8а

Телефон (факс): (83147) 7-98-00

E-mail: info@gaselectro.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон/факс: (495)437-55-77 / 437-56-66;

Web-сайт www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» ноября 2022 г. № 2916

Лист № 1

Всего листов 4

Регистрационный № 54267-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа ротационные RABO

Назначение средства измерений

Счетчики газа ротационные RABO (далее - счетчик) предназначены для измерения объема очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ 5542-2014, пропан, воздух, азот, инертных и других газов.

Описание средства измерений

Принцип действия счетчиков основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на 8-ми разрядный счетный механизм, который регистрирует число оборотов роторов, а, следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счетчика на его выход.

Счетчик состоит из корпуса, двух роторов, редуктора и 8-ми разрядного счетного механизма. Счетный механизм может комплектоваться низкочастотным (датчик импульсов Е1), высокочастотным (датчик импульсов А1К), среднечастотным (датчик импульсов R300) импульсным выходом для дистанционной передачи данных

Счетчик имеет три исполнения: основное, У, 2У, которые отличаются метрологическими характеристиками. Счетчики могут отличаться направлением потока: слева направо, справа налево, сверху вниз, снизу вверх.

Прямые участки до и после счетчика во всем диапазоне рабочих давлений не требуются. В месте сопряжения счетчика и измерительного трубопровода допускается уступ, обусловленный различием значений внутренних диаметров фланца и счетчика. Допускаемая разность внутреннего диаметра измерительного трубопровода и диаметра условного прохода счетчика ± 10%.

Для защиты от динамических нагрузок, связанных с резкими изменениями расхода и рабочего давления газа допускается установка после счетчика предохранительной шайбы с центральным отверстием, равным половине номинального диаметра счетчика.

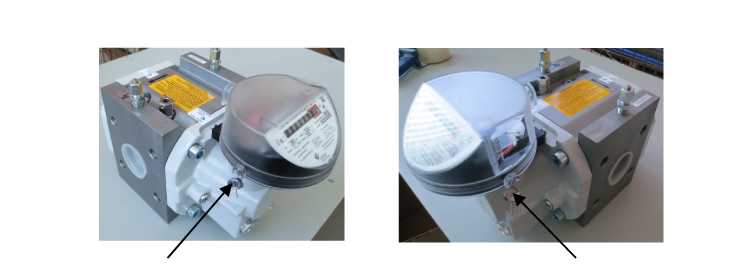

Общий вид средства измерений представлен на рисунке 1.

Пломбировку от несанкционированного доступа осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы (обозначение М1, М2), пломбировка изготовителя производится с помощью разрушаемых стикеров (обозначение М3). Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид средства измерений

Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru

М3

Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки (М1, М2 - знак поверки; М3 - пломба изготовителя)

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1- Метрологические характеристики

Типоразмер

Номинальный диаметр, мм

Qmax, м3

Диапазон рабочих расходов Qmn/ Qmax

Перепад давления при Qmax, Па

1:250

1:200

1:160

1:130

1:100

1:80

1:65

1:50

1:30

1:20

Qmin, м3

G16

DN50

25

-

-

-

-

-

-

-

0,5

0,8

1,3

55

G25

DN50

40

-

-

-

-

-

0,5

0,6

0,8

1,3

2

80

G40

DN50

65

-

-

-

0,5

0,6

0,8 Г 1

1,3

2

3

230

G65

DN50

100

0,4

0,5

0,6

0,8 Г 1

1,3

1,6

2

3

5

540

G100

DN80

160

0,6

0,8

1

1,3

1,6

2

2,5

3

5

8

425

G160

DN80

250

1

1,3

1,6

2

2,5

3

4

5

8

13

575

G250

DN100

400

1,6

2

2,5

3

4

5

6

8

13

20

810

G400

DN100

650

2,5

3

4

5

6,5

8

10

13

20

32

1700

G400

DN150

650

2,5

3

4

5

6,5

8

10

13

20

32

1700

Примечания:

Исполнение счетчика 2У возможно только для рабочих расходов, расположенных справа от утолщенной линии.

Qmin - минимальный объемный расход;

Qmax - максимальный объемный расход.

Таблица 2 - Метрологические характеристики

Исполнение

Диапазон объемного расхода

Пределы допускаемой относительной погрешности при измерении объема*, %

Основное

от Qmin до 0,1Qmax вклЮЧ. свыше 0,1 Qmax До Qmax

С1 — -н -н

У

от Qmin до 0,05 Qmax вклЮЧ. свыше 0,05 Qmax до Qmax

С1 — -н -н

от Qmin до Qmax

±0,9

* Пределы допускаемой относительной погрешности при измерении объема нормированы во всем диапазоне рабочих условий счетчика

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Типоразмер счетчика

G16

G25

G40

G65

G100

G160

G250

G400

Порог чувствительности, м3

0,03

0,03

0,03

0,03

0,05

0,1

0,2

0,4

Емкость счетного механизма, м3

106

106

106

106

107

107

107

107

Объем измерительной камеры, дм3

0,87

0,87

0,87

0,87

1,61

2,99

3,7

4,5

Цена деления ролика младшего

0,002

0,02

разряда, м3

Давление измеряемой среды, МПа, не более

1,6

Диапазон температуры измеряемой среды, °С

от -30 до +70

Диапазон температуры окружающей среды, °С

от -40 до +70

Относительная влажность воздуха, %

до 98 без конденсации влаги

Г абаритные размеры, мм, не более

- высота

195

195

195

195

260

260

300

300

- ширина

171

171

171

171

171

241

241

241

- длина

290

290

290

290

372

410

460

520

Масса, кг, не более

12

12

12

12

16

32

36

42

Средний срок службы, лет

12

Средняя наработка на отказ, ч

100000

Знак утверждения типа

наносится на шильдик методом фотопечати, закрепляемый на голове счетного механизма и на титульном листе эксплуатационной документации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Счетчик газа ротационный RABO (G 16 - G 400)

ЛГТИ.407273.002

1

Руководство по эксплуатации

ЛГТИ.407273.002 РЭ

1

Паспорт

ЛГТИ.407273.002 ПС

1

Сетка коническая защитная

-

1

Флакон с маслом

-

2

ГСИ. Счетчики газа ротационные RABO. Методика поверки

ЛГТИ.407273.002 МП (с изменением №1)

1

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам газа ротационным RABO

Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ТУ 4213-036-48318941-2013 (ЛГТИ.407273.002 ТУ) Счетчики газа ротационные RABO. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: Россия, 607220, г. Арзамас Нижегородской обл., ул.50 лет ВЛКСМ, дом 8а Телефон (факс): (83147) 7-98-00, 7-98-01

E-mail: info@gaselectro.ru

Испытательные центры Общество с ограниченной ответственностью «Метрологический центр СТП» (ООО «Метрологический центр СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская 50, корп. 5 Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

Е-mail: office@ooostp.ru Уникальный номер записи в реестре аккредитованных лиц № 30151-11.

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: (843) 272-70-62, факс: (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org, Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО Центр Метрологии «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5 Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» ноября 2022 г. № 2916

Лист № 1

Всего листов 4

Регистрационный № 16422-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа ротационные RVG

Назначение средства измерений

Счетчики газа ротационные RVG (далее по тексту счетчики газа) предназначены для измерения объёмов очищенных и осушенных неагрессивных газов, таких как природный газ, пропан, воздух, азот, инертных и других газов.

Описание средства измерений

Принцип действия ротационных счетчиков газа RVG основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на 8 - ми разрядный счетный механизм, который регистрирует число оборотов роторов, а, следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счётчика на его выход.

Допустимая разность внутренних диаметров счетчика и измерительного трубопровода ±10 %. В месте сопряжения счетчика и измерительного трубопровода допускается уступ, обусловленный различием значений внутренних диаметров фланца по ГОСТ 12820-80 и счетчика.

При эксплуатации счётчика в импульсном режиме для защиты счётчика от динамических нагрузок, связанных с резкими изменениями расхода и рабочего давления газа допускается установка предохранительной шайбы. Шайба устанавливается после счетчика и имеет центральное отверстие диаметром равным 0,5 Ду счетчика.

Счетчики газа RVG имеют два исполнения. Основное исполнение с относительной погрешностью ±1 % в диапазоне расходов от 0,1 Qmax до Qmax. Дополнительное исполнение (У), с относительной погрешностью ±1 % в диапазоне расходов от 0,05 Qmax до Qmax.

Общий вид счетчиков газа представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид счетчика газа

Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru

М1 М2

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки (М1, М2)

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Типоразмер

Qmax?

м3/час

Диапазон рабочих расходов Qmin/ Qmax

1:160

1:100

1:80

1:65

1:50

1:30

1:20

Qmin, м3/час

G16 Ду40*

25

0,8

1,3

G25 Ду40*

40

0,6

0,8

1,3

2,0

G40 Ду40*

65

0,8

1,0

1,3

2,0

3,0

G65 Ду40*

100

0,6

1,0

1,3

1,6

2,0

3,0

5,0

G16 Ду50

25

0,8

1,3

G25 Ду 50

40

0,6

0,8

1,3

2,0

G40 Ду50

65

0,8

1,0

1,3

2,0

3,0

G65 Ду50

100

0,6

1,0

1,3

1,6

2,0

3,0

5,0

G100 Ду50*

160

1,0

1,6

2,0

2,5

3,0

5,0

8,0

G100 Ду80

160

1,0

1,6

2,0

2,5

3,0

5,0

8,0

G160 Ду80

250

1,6

2,5

3,0

4,0

5,0

8,0

13,0

G250 Ду80*

400

2,5

4,0

5,0

6,0

8,0

13,0

20,0

G160 Ду100*

250

1,6

2,5

3,0

4,0

5,0

8,0

13,0

Типо

размер

Qmax,

м3/час

Диапазон рабочих расходов Qmin/ Qmax

1:160

1:100

1:80

1:65

1:50

1:30

1:20

Qmin, м3/час

G250 Ду100

400

2,5

4,0

5,0

6,0

8,0

13,0

20,0

G400 Ду100

650

4,0

6,5

8,0

10,0

13,0

20,0

32,0

G400 Ду150

650

4,0

6,5

8,0

10,0

13,0

20,0

32,0

* - справочные данные, Ду - диаметр условного прохода

Пределы допускаемой относительной погрешности измерения объема газа основного исполнения, %:

в диапазоне расходов от Qmin до 0,1 Qmax

в диапазоне расходов от 0,1 Qmax до Qmax

СД    '

+1 +1

Пределы допускаемой относительной погрешности измерения объема газа дополнительного исполнения «У», %:

в диапазоне расходов от Qmin до 0,05 Qmax

в диапазоне расходов от 0,05 Qmax до Qmax

СД    '

+1 +1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Максимальное избыточное давление измеряемой среды, МПа, не более

1,6

Диапазон температуры измеряемой среды, °С

от -30 до +70

Условия эксплуатации:

  • - температуры окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

от -40 до +70

от 30 до 80

от 96 до 104

Средняя наработка на отказ, ч

12000

Средний срок службы, лет

12

Типоразмер

G16

G25

G40

G65

G100

G160

G250

G400

Условный проход Ду, мм

50

40*

50

40*

50

40*

50

40*

50*

80

80

100*

80*

100

100

150

Перепад давления при Qmax, Па

55

80

230

490

425

575

810

1700

Порог чувствительности, м3

0,1

0,1

0,1

0,1

0,16

0,25

0,4

0,65

Цена деления млад-

3

шего разряда, м

0,01

0,01

0,01

0,01

0,1

0,1

0,1

0,1

Емкость счетного

3

механизма, м

106

106

106

106

107

107

107

107

Объем измеритель-

3 ной камеры, дм

0,56

0,56

0,56

0,56

1,07

2,01

2,54

3,65

* - справочные данные

Знак утверждения типа

наносится на шильдик, закрепляемый на счетном механизме, методом фотопечати и на титульном листе эксплуатационной документации.

Комплектность средства измерений

Таблица 3 - Комплектность счетчиков газа . ротационных RVG

Наименование

Обозначение

Кол.

Счетчик газа ротационный

RVG (G 16 - G 400)

ЛГТИ.407273.001

1

Руководство по эксплуатации

ЛГТИ.407273.001 РЭ

1

Паспорт

ЛГТИ.407273.001 ПС

1

Принадлежности:

1 Фильтр конический сетчатый

В соответствии с типоразмером

1

2 Емкость с маслом

счетчика

1

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам газа ротационным RVG

ГОСТ 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа;

ГОСТ 8.324-2002 ГСИ. Счетчики газа. Методика поверки;

Техническая документация фирмы «Эльстер ГмбХ», Германия;

ТУ 4213-024-48318941-98 (ЛГТИ.407273.001 ТУ) Счетчики газа ротационные RVG. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: Россия, 607220, г. Арзамас Нижегородской обл., ул.50 лет ВЛКСМ, д. 8а Телефон (факс): (83147) 7-98-00, 7-98-01

E-mail: info@gaselectro.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»

Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1

Тел. (831) 428-78-78, факс (831) 428-57-48

E-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» ноября 2022 г. № 2916

Лист № 1 Регистрационный № 41978-13 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Корректоры объема газа ЕК270

Назначение средства измерений Корректоры объема газа ЕК270 предназначены для измерения давления и температуры и приведения объёма газа, измеренного счётчиком газа, к стандартным условиям с вычислением коэффициента сжимаемости (Ксж) по ГОСТ 30319.2-2015 для природного газа или с учетом подстановочного коэффициента сжимаемости (Ксж) для других неагрессивных, сухих газов (в том числе, попутный нефтяной газ, аргон, азот, воздух).

Описание средства измерений

Принцип действия корректора основан на измерении значений рабочего объема (Vp), давления (Р), температуры (Т) газа и вычислении стандартного объема (Vc) с использованием, введенного либо вычисленного по ГОСТ 30319.2-2015 коэффициента сжимаемости «K<^».

Корректор предназначен для работы совместно со счётчиками объёма газа, имеющими импульсный выходной сигнал, пропорциональный объёму газа в рабочих условиях, и обеспечивает автоматический учёт потребления газа, а также контроль технологических параметров, связанных с эксплуатацией измерительного комплекса.

Корректор обеспечивает работу со счётчиками:

а) Имеющими импульсный выходной сигнал:

  • - с весом импульса 0,01 м3, 0,1 м3, 1,0 м3, 10,0 м3 и 100 м3 в диапазоне частот от 0 до 8 Гц.

  • - с весом импульса от 1 до 99999 импульсов на м3 в диапазоне частот от 0 до 5 кГц.

б)  Оборудованными счётной головой с позиционно-кодирующим устройством (энкодером)

Корректор обеспечивает измерение параметров газа:

  • - давления в трубопроводе преобразователем абсолютного или избыточного давления;

  • - температуры газа встроенным термометром сопротивления платиновым по ГОСТ 6651-2009 с номинальной статической характеристикой преобразования (НСХ) 500П (Pt500).

Для контроля технологических параметров корректор обеспечивает измерения:

  • - перепада давления на счетчике газа преобразователем перепада давления;

  • - температуры окружающей среды встроенным термометром сопротивления c НСХ 500П (Pt500);

Корректор выполнен с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ib» группы IIB, может устанавливаться во взрывоопасных зонах, и имеет маркировку взрывозащиты 1ExibIIBT4.

Общий вид корректора объема газа ЕК270 представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, приведены на рисунке 2.

Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид корректора объема газа ЕК270

Знак подарки

Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

Программное обеспечение

Программное обеспечение корректоров встроенное и является их неотъемлемой частью.

Конструкция корректоров ЕК270 исключает возможность несанкционированного влияния на программное обеспечение корректоров и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЕК270 V1.ХХ*

Номер версии (идентификационный номер) ПО

1.ХХ*

Цифровой идентификатор ПО

55519**

Алгоритм вычисления цифрового идентификатора ПО

CRC16

* - идентификационное наименование состоит из 2 частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части.

** - контрольная сумма для метрологически значимой части.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений абсолютного давления, МПа

от 0,08 до 7,5 включ.

Наименование характеристики

Значение

Диапазон измерений перепада давления, кПа

от 0 до 1,6 включ.; от 0 до 2,5 включ.; от 0 до 4 включ.;

от 0 до 6,3 включ.; от 0 до 10 включ.; от 0 до 16 включ.;

от 0 до 25 включ.; от 0 до 40 включ.

Диапазон температур измеряемой среды, °С

от -23 до +60

Пределы допускаемой относительной погрешности, %:

  • - при измерении давления;

  • - при измерении температуры;

  • - при вычислении коэффициента коррекции, обусловленной реализацией алгоритмов;

  • - при приведении объёма, к стандартным условиям,

в диапазоне изменения параметров газа: температуры от -23 до +60 °С и плотности от 0,668 до 1,0 кг/м3, с учетом погрешности измерения давления, температуры и вычисления коэффициента коррекции.

±0,35

±0,1

±0,05

±0,37

Пределы основной приведенной погрешности измерений перепада давления, %, не более

±0,1

Пределы допускаемой дополнительной приведенной погрешности перепада давления от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %

±0,1

Пределы допускаемой абсолютной погрешности измерений температуры окружающей среды, °С

±1

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

20 ±5

80

от 96 до 104

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Сигнал от счетчика газа низкочастотный, Гц, не более

8

Сигнал от счетчика газа высокочастотный, кГц, не более

5

Коэффициент преобразования сигнала счетчика газа (НЧ), имп/м3

0,01; 0,1; 1; 10; 100

Коэффициент преобразования сигнала счетчика газа (ВЧ), имп/м3

от 1 до 99999

Дисплей: количество строк

4

количество символов в строке

20

Выходной импульсный сигнал:

- напряжение, В

30

- ток нагрузки, мА

100

- число одновременно подключенных каналов, шт.

4

Интерфейс

RS 232/RS485

оптический интерфейс

ГОСТ Р МЭК 61107

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение постоянного тока (встроенное), В

7,2 (2 батареи 3,6 В)

- напряжение постоянного тока (внешний источник), В

9±0,9

Габаритные размеры счетчиков газа, мм, не более

- высота

200

- ширина

180

- длина

110

Масса, кг, не более

2,8

Условия эксплуатации:

- температура окружающей среды, °С:

от -40 до +60

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 96 до 104

Средняя наработка на отказ, ч, не менее

100000

Средний срок службы, лет, не менее

12

Знак утверждения типа

наносится на шильдик методом фотопечати и на титульные листы эксплуатационной документации - типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность корректоров объема газа ЕК270

Наименование

Кол.

Примечание

Корректор ЕК270

1

Руководство по эксплуатации

1

Паспорт

1

Преобразователь перепада давления

1

По заказу

Термопреобразователь для измерения температуры окружающей среды

1

По заказу

Комплект монтажных частей (КМЧ)

1

По заказу

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к корректорам объема газа ЕК270

ГОСТ 30319.1-2015 Газ природный. Методы расчета физических свойств. Общие положения;

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода;

Технические условия ТУ 4213-032-48318941-2009 (ЛГТИ.407229.170 ТУ).

Изготовитель

Общество с ограниченной ответственностью «РАСКО Газэлектроника»

(ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: Россия, 607220, г. Арзамас Нижегородской обл., ул.50 лет ВЛКСМ, д. 8а Телефон (факс): (83147) 7-98-00, 7-98-01

E-mail: info@gaselectro.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1

Тел.: (831) 428-78-78, факс (831) 428-57-48

E-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» ноября 2022 г. № 2916

Лист № 1 Регистрационный № 61911-15 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Корректоры газа потоковые ЕК280, ЕК290

Назначение средства измерений

Корректоры газа потоковые ЕК280, ЕК290 (далее - корректоры) предназначены для измерения давления, перепада давления, температуры, импульсных или цифровых сигналов от расходомеров и счетчиков газа и приведения объема газа (попутного, свободного нефтяного, факельного, природного и других неагрессивных, сухих газов, в том числе аргон, азот, воздух) к стандартным условиям по ГОСТ 2939-63.

Описание средства измерений

Принцип действия корректоров основан на преобразовании количества импульсов в значение объема газа при рабочих условиях, измерении давления, перепада давления и температуры газа. По результатам измерения давления и температуры, а также введенного компонентного состава, корректор вычисляет коэффициент сжимаемости газа в соответствии с ГОСТ 30319.2-2015, ГОСТ 30319.3-2015 (для природного газа) или ГСССД МР 113-03 (для попутного, свободного нефтяного газов). Приведение объема газа к стандартным условиям осуществляется на основании рассчитанного или подстановочного значения коэффициента сжимаемости.

Корректоры состоят из корпуса, вычислительной платы, дисплея, клавиатуры, литиевых элементов питания, преобразователей давления, перепада давления и температуры, количество которых определяется по заказу. Дополнительно корректор может комплектоваться GSM/GPRS модемом, платой расширения интерфейса RS232/RS485 и внешним источником питания.

Корректор ЕК280 предназначен для работы с одним счетчиком газа, а корректор ЕК290 позволяет проводить измерения на одной или двух независимых измерительных линиях.

Корректоры обеспечивают выполнение следующих функций:

  • - измерение давления в трубопроводе преобразователем абсолютного давления для приведения объема газа к стандартным условиям и/или преобразователями абсолютного/избыточного, перепада давления для контроля технологических параметров;

  • - измерение температуры газа встроенными термопреобразователями сопротивления платиновыми по ГОСТ 6651-2009 с номинальной статической характеристикой преобразования (НСХ) 500П (Pt500) для приведения объема газа к стандартным условиям и/или контроля технологических параметров;

  • - приведение объема газа к стандартным условиям;

  • - обработка, отображение и хранение результатов измерений и вычислений;

  • - прием/передача информации по цифровым интерфейсам связи;

  • - прием/передача информации посредством GSM/GPRS связи;

  • - защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.

Пломбирование осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы, а также с помощью специальной мастики (термопластичной массы) с нанесением знака поверки давлением на пломбы.

Общий вид корректоров представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru

Корректор ЕК280

Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru

Корректор ЕК290

Рисунок 1 - Общий вид корректоров

Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru

Корректор ЕК280

Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru

Корректор ЕК290

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест

нанесения знака поверки

Программное обеспечение

Корректоры имеют встроенное программное обеспечение (далее - ПО), которое разделено на метрологически значимую и незначимую части и обеспечивает реализацию функций корректора.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части ПО корректора приведены в таблице 1.

Таблица 1 - Идентификационные данные

Идентификационные данные (признаки)

Значение

Значение

Наименование ПО

ЕК280, ЕК290

ЕК280, ЕК290

Идентификационное наименование ПО

ВерсМ

ВерсМ

Номер версии ПО

1.10

1.11

Цифровой идентификатор ПО

57586

59166

Алгоритм вычисления цифрового идентификатора ПО

CRC16

CRC16

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерения абсолютного давления*, МПа

от 0,08 до 15

Верхний предел измерения избыточного давления*, МПа

от 0,004 до 16

Верхний предел измерения перепада давления*, кПа

от 0,4 до 100

Максимальное абсолютное давление измеряемой среды, обусловленное алгоритмом расчета коэффициента сжимаемости, МПа:

  • - ГОСТ 30319.2-2015

  • - ГОСТ 30319.3-2015

  • - ГСССД МР 113-03

7,5

15

15

Диапазон измерения температуры*, °С

от -30 до +60; от -40 до +70

Диапазон    температуры    измеряемой    среды,

обусловленный алгоритмом расчета коэффициента сжимаемости, °С:

  • - ГОСТ 30319.2-2015, ГОСТ 30319.3-2015

  • - ГСССД МР 113-03

от -23 до +60 от -10 до +60

Пределы относительной погрешности при измерении абсолютного давления**, %

±0,35

Пределы приведенной погрешности при измерении избыточного давления**, %

±0,5; ±0,25; ±0,15***

Пределы относительной погрешности при измерении температуры**, %

±0,1

Пределы относительной погрешности при вычислении объема газа, приведенного к стандартным условиям, %

±0,05

Пределы относительной погрешности при приведении объёма газа к стандартным условиям, в диапазоне изменения параметров газа, с учетом погрешности измерения давления, температуры и вычисления коэффициента сжимаемости**, %

±0,37

Пределы основной приведенной погрешности при измерении перепада давления, %

±0,1

Пределы дополнительной приведенной погрешности при измерении перепада давления на каждые 10 °С, %

±0,1

* Диапазон измерения выбирается при заказе. Максимальное значение диапазона измерения абсолютного давления для приведения рабочего объема к стандартным условиям зависит от выбранного метода расчёта коэффициента сжимаемости

** Во всем диапазоне рабочих условий эксплуатации корректора.

*** Пределы приведенной погрешности при измерении избыточного давления выбираются при заказе.

Таблица 3 - Основные технические характеристики

Наименование параметра

Значение

Входной низкочастотный сигнал, Г ц, не более

8

Входной высокочастотный сигнал, кГ ц, не более

5

Наименование параметра

Значение

Максимальное количество измерительных каналов давления (абсолютное, избыточное, перепад давления)

6

Максимальное количество измерительных каналов температуры

4

Максимальное количество низкочастотных импульсных измерительных каналов:

  • - ЕК280

  • - ЕК290

1

2

Максимальное количество высокочастотных импульсных измерительных каналов:

  • - ЕК280

  • - ЕК290

1

2

Протокол обмена данными с позиционно кодирующим устройством (энкодером)

Namur

Выходной импульсный сигнал:

  • - напряжение, В

  • - ток нагрузки, мА

  • - число одновременно подключенных каналов, шт.

30

100

4

Интерфейсы связи

RS 232/RS485; оптический интерфейс по ГОСТ IEC 61107-2011;

GSM/GPRS-модем

Напряжение питания, В:

  • - встроенное

  • - от внешнего источника

7,2 (две батареи 3,6 В)

9±0,5

Потребляемая мощность, Вт, не более

0,4

Габаритные размеры, мм, не более:

  • - высота

  • - ширина

  • - длина

210

280

130

Масса, кг, не более

4

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность, %

от -40 до +60 до 95 при температуре +35°С

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

15

Степень защиты оболочки по ГОСТ 14254-2015

IP65

Маркировка взрывозащиты

1ExibnBT3/1ExibIIBT4

Знак утверждения типа

наносится на лицевую панель корректоров методом фотопечати и на титульные листы эксплуатационной документации типографским способом.

Лист № 5 Всего листов 6 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Корректор газа потоковый ЕК280 (ЕК290)

-

1 шт.

Руководство по эксплуатации

ЛГТИ.407229.280 РЭ для ЕК280;

ЛГТИ.407229.290 РЭ для ЕК 290

1 шт.

Паспорт

ЛГТИ.407229.280 ПС для ЕК280;

ЛГТИ.407229.290 ПС для ЕК 290

1 шт.

Методика поверки

ЛГТИ.407229.280 МП с изменением №3

1 шт.

Преобразователь перепада давления

-

*

Преобразователь абсолютного давления

-

*

Преобразователь избыточного давления

-

*

Т ермопреобразователь сопротивления

-

*

Комплект монтажных частей

-

*

* Количество определяется при заказе

Сведения о методиках (методах) измерения приведены в эксплуатационных документах.

Нормативные и технические документы, устанавливающие требования к корректорам газа потоковым ЕК280, ЕК290

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода;

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода;

ГОСТ 30319.3-2015 Газ природный. Методы расчёта физических свойств. Вычисление физических свойств на основе данных о компонентном составе;

ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков;

ГСССД МР 113-03 Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263...500 К при давлениях до 15 Мпа;

ТУ 4213-037-48318941-2014 (ЛГТИ.407229.280 ТУ) Корректоры газа потоковые ЕК280, ЕК290. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: Россия, 607220, г. Арзамас Нижегородской обл., ул.50 лет ВЛКСМ, дом 8а Телефон (факс): (83147) 7-98-00, 7-98-01

E-mail: info@gaselectro.ru

Испытательный центр

ГЦИ СИ Общество с ограниченной ответственностью «Метрологический центр СТП» (ГЦИ СИ ООО «Метрологический центр СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская 50, корп. 5 Телефон: (843)214-20-98, факс: (843)227-40-10

Web-сайт: http://www.ooostp.ru

Е-mail: office@ooostp.ru

Аттестат аккредитации ГЦИ СИ ООО «Метрологический центр СТП» по проведению испытаний средств измерений в целях утверждения типа № 30151-11 от 01.10.2011 г.

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО Центр Метрологии «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5 Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.




Приказ Росстандарта №2916 от 18.11.2022, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

18 ноября 2022 г.

2916

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за                                         за собой.

хранится в системе электронного д окументооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Заместитель Руководителе

Е.Р Лазаренко

Сертификат: Q29D109BOOOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

у




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
