№1227 от 19.06.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 688259
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1227 от 19.06.2025
о внесении изменений в сведения об утве^денном типе средства измерений
В соответствии с дминистративным регламентом по предоставлени Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемо к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП,
хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
Е.Р. азаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\_____________________________
Р Е Е к приказу Федерального агентства по техническому регулированию
от «^и »
и метрологии
ивэ_^_ 2025 г. № 3^227
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
аименование типа
бозначение типа
_______2_______
Преобразовател
и
термоэлектричес
кие
Заводской
номер
Регистраци-оннй номер в ФИФ
равообла-
Датель
тменяемая методика поверки
Действие методики поверки сохраняется
станавлива-емая методика поверки
нтервал между поверками
обавляем й изготовитель
4
24.012635,
24.012636, 24.012637 (ТП-ОТК-
C-
П0.38/0.38[
0][1]-3-Н-К17(00)-02.29-4/4110/520/50000-000-00
0), 24.012638, 24.012639, 24.012640 (ТП-ОТК-
А1-
П0.50/0.50[
0][1]-2-Н-
К17(00)-
6
Общество с ограниченной ответственнос тью
«Обнинская термоэлектрич еская компания» (ООО «ОТК»), Калужская обл., г. Обнинск
7
МП 207042-2022
9
МП 207-0422022 с изменением
10
3 года (для
ТП-ОТК-K, ТП-ОТК-N, ТП-ОТК-L, ТП-ОТК-J, ТП-ОТК-E, ТП-ОТК-T, ТП-ОТК-М в рабочем диапазоне до 300 °С); 2 года (для ТП-ОТК-K, ТП-ОТК-N, ТП-ОТК-L, ТП-ОТК-J, ТП-ОТК-E, ТП-ОТК-Т в рабочем диапазоне
Дата утвер -дения акта испыта
ний
12
03.04.
2025
Заявитель
13
Общество с ограниченн ой ответствен ностью «Обнинска я термоэлект рическая компания» (ООО «ОТК»), Калужская обл., г. Обнинск
ридичес кое лицо, проводив ее испытания
13
ФБУ
«НИЦ
ПМ-
Ростест», г. Москва
02.29-4/4
110/520/50000-000-00
0), 24.012641, 24.012642, 24.012643 (ТП-ОТК-
А1-
П0.50/0.50[
0][1]-2-И-К02(00)-15.3210/20400/230-000-Г04-00-
0),
24.012644, 24.012645 (ТП-ОТК-
А1-
П0.50/0.50[
0][1]-3-И-M07(00)-10.1420/20315/315-000-Г04-00-
свыше 300 °С до 800 °С); 1 год (для ТП-ОТК-K, ТП-ОТК-N, ТП-ОТК-J, ТП-ОТК-E в рабочем диапазоне свыше 800 °С и для ТП-ОТК-R, ТП-ОТК-В, ТП-ОТК-S); первичная поверка до ввода в эксплуатацию (для многозонных сборок ТП-ОТК-K, ТП-ОТК-N, ТП-ОТК-L, ТП-ОТК-J, ТП-ОТК-E, ТП-ОТК-Т, ТП-ОТК-М при невозможност и демонтажа, и для ТП-ОТК-А1, ТП-ОТК-А2, ТПОТК-А3, ТП-ОТК-С)
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» июня 2025 г. № 1227
Лист № 1
Всего листов 11
Регистрационный № 88082-23
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические ТП-ОТК
Назначение средства измеренийПреобразователи термоэлектрические ТП-ОТК (далее по тесту - ТП) предназначены для непрерывных измерений температуры газообразных, жидких и сыпучих сред, поверхности твердых тел, неагрессивных к материалу оболочек или защитной арматуры ТП, агрессивных сред, не разрушающих материал оболочки или защитную арматуру, и движущихся жидких и газообразных сред.
Описание средства измеренийПринцип работы ТП основан на преобразовании температуры в термоэлектродвижущую силу термопары (далее по тексту - ТЭДС) при наличии разности температур между ее свободными концами и рабочим спаем.
Конструктивно ТП состоят из одного или нескольких чувствительных элементов, защитной арматуры, удлинительных или компенсационных проводов, клеммной головки или разъема для подключения к измерительной цепи или без клеммной головки и разъема. ТП имеют разборные и неразборные конструктивные модификации. Чувствительные элементы изготовлены из проволочных термоэлектродов или термопарного кабеля с минеральной изоляцией в металлической оболочке. Для обеспечения надежной работы ТП рабочая часть чувствительного элемента выполнена путем сварки термоэлектродов, образуя один или несколько рабочих спаев. Рабочий спай ТП может изготавливаться в виде изолированного или неизолированного спая от защитной арматуры. Свободные концы термоэлектродов подключаются к клеммам головки или разъема для подключения к измерительной цепи или удлиняющим, или компенсационным проводам.
ТП изготавливаются в различных модификациях, различающихся по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
Структура условного обозначения термопреобразователей ТП-ОТК приведена в таблице 1.
Общий вид ТП представлен на рисунке 1.
X I XX
15 16
ХХ.ХХ
12
Таблица 1 - Условное обозначение ___ _________
|ТП-ОТК I - -1X1 Х.ХХ/Х.ХХ I [х] I [п] I -1 X I -1 X I -1 X I XX I (XX)
1 23 4 56 789 10 11
Li/L2...Ln
14
Di/D2...Dn
13
|
№ |
Описание |
Обозначение |
|
1 |
Наименование |
ТП-ОТК |
|
2 |
Тип НСХ ТП-ОТК |
в, R, S, К, N, J, Е, L, Т, М, А1, А2, АЗ, С |
|
3 |
Тип чувствительного элемента |
П - проволочный; К - кабельный |
|
4 |
Диаметр положительного/отрицательного термоэлектрода: целая часть и дробная часть значения, мм |
Согласно КД |
|
5 |
Структура материала проволоки |
0 - стандартная; D - дисперсно-упрочненная |
|
6 |
Количество рабочих спаев чувствительных элементов |
п=1.. .п |
|
7 |
Класс допуска |
1, 2, 3 по ГОСТ Р 8.585-2001 (МЭК 60584-1) 0 - класс допуска отсутствует |
|
8 |
Рабочий спай |
И - изолированный; Н - неизолированный |
|
9 |
Материал защитной арматуры |
М - металл; К - керамика; П - покрытие |
|
10 |
Код материала защитной арматуры или покрытия термоэлектродов |
01... 99 Согласно КД |
|
11 |
Код материала покрытия защитной арматуры |
01... 99 Согласно КД; 00 - без покрытия |
|
12 |
Конструктивное исполнение ТП-ОТК |
01... 99 Согласно КД |
|
13 |
Диаметр защитной арматуры или диаметр каждого конструктивного элемента, мм |
Согласно КД |
|
14 |
Монтажная длина защитной арматуры для каждого диаметра защитной арматуры или каждого чувствительного элемента многозонного ТП или длина каждого конструктивного элемента, мм |
Согласно КД |
|
15 |
Тип соединения |
Б - байонет; Г - гайка накидная; Р -резьбовое соединение; Ф - фланец; Ш -штуцер |
|
16 |
Конструктивное исполнение соединения |
01... 99 Согласно КД |
|
17 |
Способ подключения в измерительную цепь |
Г - головка клеммная; Р - разъем, К -клеммник; 000 - головка или разъем отсутствует |
|
18 |
Конструктивное исполнение подключения |
01... 99 Согласно КД |
|
19 |
Конструкция провода/кабеля (число и сечение жил, материал изоляции, экран и т. д.) |
01... 99 Согласно КД 00 - конструкция провода/кабеля отсутствует |
20 Длина удлинительных проводов, мм
Согласно КД
в)
д)
ё)
з)
б)
г)
ж)
и)
й)
л)
к)
н)
о)
п)
с)
р)
т)
(у)

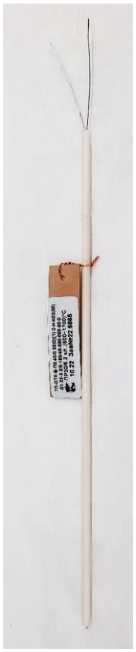

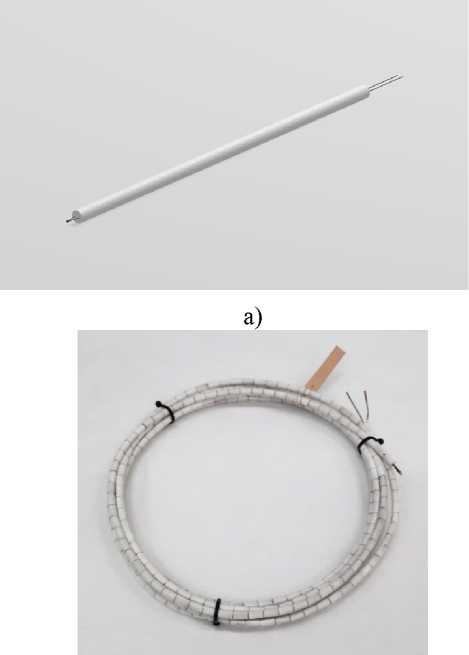

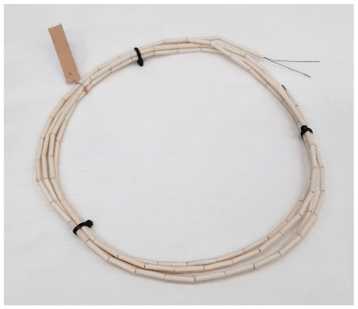

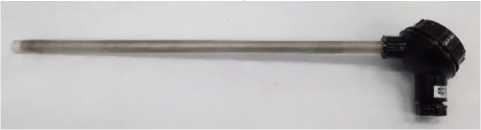

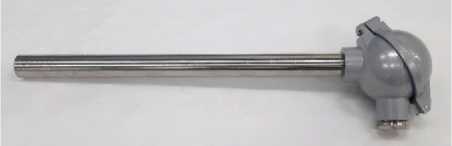

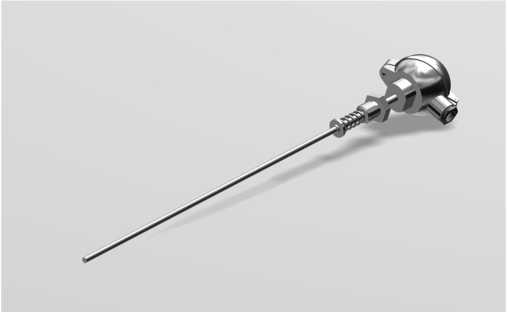

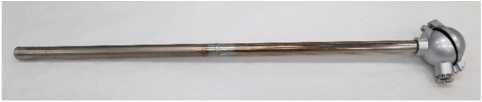

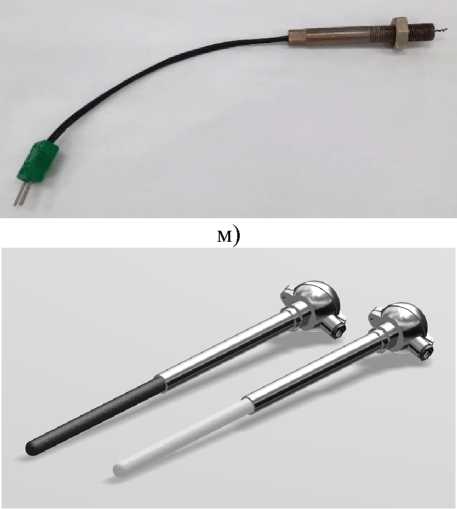

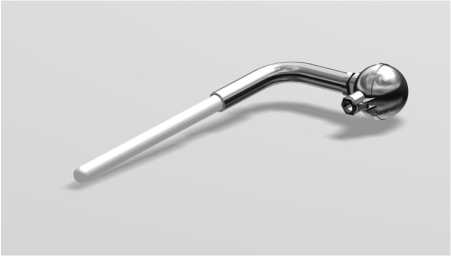

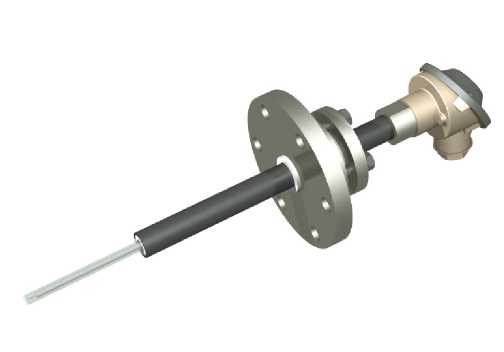

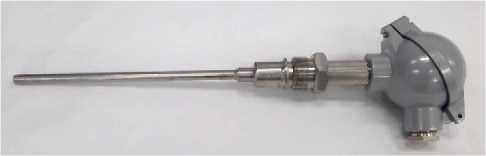

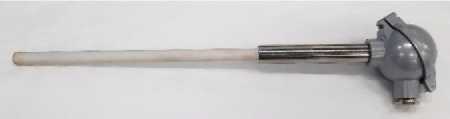

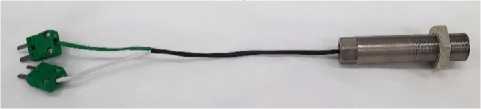

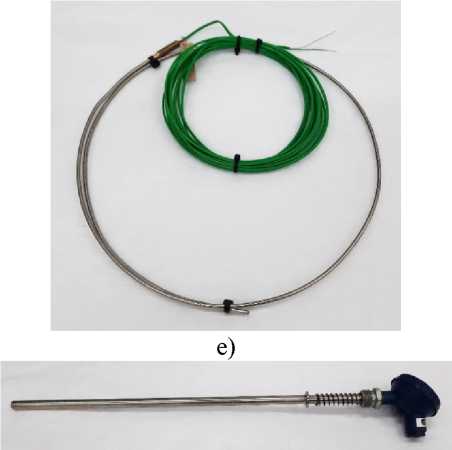

Рисунок 1 - модификации ТП а-г) бескорпусные ТП; д, е) кабельные ТП; ё-м) ТП в металлической защитной арматуре; н-р) ТП в керамической защитной арматуре;
с) ТП в металлической защитной арматуре, покрытой тефлоном;

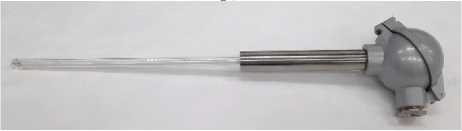

т) ТП в защитной арматуре из кварцевого стекла; у) ТП в чехле из лейкосапфира;

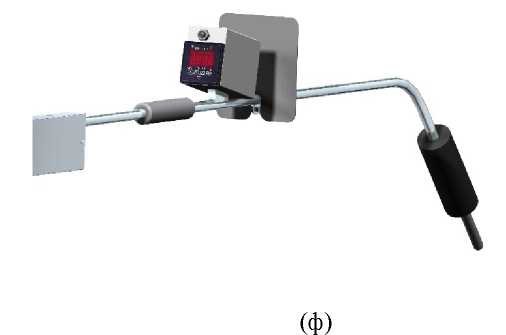

ф) ТП для измерений температуры расплавов
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильдик, который крепится на ТП или методом термопечати на этикетку, которая крепится на клеммной головке. Место и способ размещения заводского номера ТП представлено на рисунке 2. Конструкция ТП не предусматривает нанесения знака поверки на средство измерений.
б)
а)

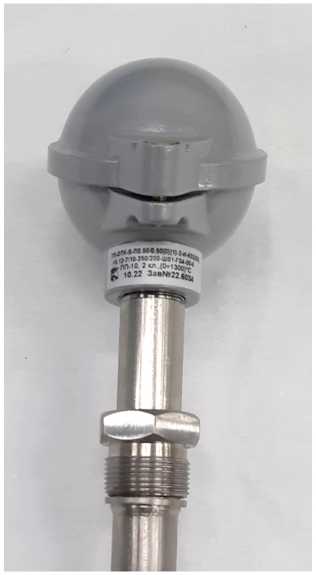

- Место и способ размещения заводского номера ТП а) этикетка с зав. №
Рисунок 2
на клеммной головке; б) шильдик с зав. № прикреплён непосредственно к ТП
Пломбирование ТП не предусмотрено.
Метрологические и технические характеристикиМетрологические и основные технические характеристики преобразователей термоэлектрических ТП-ОТК приведены в таблицах 2, 3.
Таблица 2 -
|
Тип НСХ ТП |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
|
B |
2 |
от +600 до +1700 |
±0,0025^t |
|
3 |
от +600 до +800 |
±4,0 | |
|
св. +800 до +1700 |
±0,005-t | ||
|
R, S |
1 |
от 0 до +1100 |
±1 |
|
св. +1100 до +1300 (+1600) |
±(1+0,003^(t-1100)) | ||
|
2 |
от 0 до +600 |
±1,5 | |
|
св. +600 до +1300 (+1600) |
±0,0025^t | ||
|
К |
1 |
от -40 до +375 |
±1,5 |
|
св. +375 до +1200 (+1300) |
±0,004-t | ||
|
2 |
от -40 до +333 |
±2,5 | |
|
св. +333 до +1200 (+1300) |
±0,0075^t | ||
|
3 |
от -196 до -167 |
±0,015-|t| | |
|
св. -167 до +40 |
±2,5 | ||
|
N |
1 |
от -40 до +375 |
±1,5 |
|
св. +375 до +1200 (+1300) |
±0,004-t | ||
|
2 |
от -40 до +333 |
±2,5 | |
|
св. +333 до +1200 (+1300) |
±0,0075^t | ||
|
3 |
от -196 до -167 |
±0,015-|t| | |
|
св. -167 до +40 |
±2,5 | ||
|
J |
1 |
от -40 до +375 |
±1,5 |
|
св. +375 до +750 (+900) |
±0,004-t | ||
|
2 |
от 0 до +333 |
±2,5 | |
|
св. +333 до +750 (+900) |
±0,0075^t | ||
|
E |
1 |
от -40 до +375 |
±1,5 |
|
св. +375 до +800 |
±0,004-t | ||
|
2 |
от -40 до +333 |
±2,5 | |
|
св. +333 до +900 |
±0,0075^t | ||
|
3 |
от -196 до -167 |
±0,015-|t| | |
|
св. -167 до +40 |
±2,5 | ||
|
L |
2 |
от -40 до +360 |
±2,5 |
|
св. +360 до +600 (+800) |
±(0,7+0,005-t) | ||
|
3 |
от -196 до -100 |
±(1,5+0,01^|t|) | |
|
св. -100 до +100 |
±2,5 | ||
|
T |
1 |
от -40 до +125 св. +125 до +350 (+400) |
±0,5 ±0,004-t |
|
2 |
от -40 до +135 |
±1,0 | |
|
св. +135 до +350 (+400) |
±0,0075^t | ||
|
3 |
от -196 до -66 |
±0,015-|t| | |
|
св. -66 до +40 |
±1,0 |
|
Тип НСХ ТП |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
|
М |
- |
от -196 до 0 |
±(1,3+0,001^|t|) |
|
св. 0 до +100 |
±1,0 | ||
|
А-1 |
2 |
от +1000 до +1950 |
±0,005-t |
|
3 |
от +800 до +1000 |
±7,0 | |
|
св. +1000 до +1950 |
±0,007-t | ||
|
А-2, А-3 |
2 |
св. +1000 до +1800 |
±0,005-t |
|
3 |
от +800 до +1000 |
±7,0 | |
|
св. +1000 до +1800 |
±0,007-t | ||
|
С |
2 |
св. +1000 до +1950 |
±0,005-t |
|
3 |
от +800 до +1000 |
±10,0 | |
|
св. +1000 до +1950 |
±0,01-t |
Примечания:
-
1) t - значение измеряемой температуры, °С.
-
2) В скобках указана предельная температура при кратковременном применении.
-
3) Рабочий диапазон измерений температуры конкретного ТП находится внутри диапазона измерений температуры и определяется конструктивным исполнением ТП, диаметром термоэлектродов термопары, а также материалом защитной арматуры, и приведен в паспорте на изделие.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон применения (в зависимости от типа НСХ ТП), °С:
|
от 0 до +2500(1) от 0 до +1800 от 0 до +2315(1) |
|
Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 °С до +35 °С и относительной влажности от 30 % до 80 %, МОм (при испытательном напряжении 100 В), не менее |
100 |
|
Показатель тепловой инерции, с |
от 0,3 до 240 |
|
Габаритные размеры, мм
ТП кабельные ТП в металлической защитной арматуре ТП в керамической защитной арматуре
бескорпусные ТП кабельные ТП диаметр наружной части защитной арматуры |
от 20 до 100000 от 20 до 3150 от 60 до 2000 20 от 2,2 до 12 от 0,5 до 12 от 3 до 60 |
|
Масса ТП, кг |
от 0,012 до 100 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 |
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации:
|
от -60 до +50 98 |
|
Средняя наработка до отказа, ч, не менее (2) | |
|
- ТП-ОТК-K, ТП-ОТК-N, ТП-ОТК-L, ТП-ОТК-J, | |
|
ТП-ОТК-E, ТП-ОТК-T, ТП-ОТК-М: | |
|
в защитной арматуре |
50000 |
|
без защитной арматуры |
25000 |
|
- ТП-ОТК-R, ТП-ОТК-В, ТП-ОТК-S |
8000 |
|
- ТП-ОТК-А, ТП-ОТК-С: | |
|
при верхнем пределе рабочего диапазона температур |
600 |
|
до +1600 °С | |
|
при верхнем пределе рабочего диапазона температур |
200 |
|
св. +1600 до +1800 °С | |
|
при верхнем пределе рабочего диапазона температур |
50 |
|
св. +1800 до +1950 °С | |
|
Средний срок службы, лет, не менее (3) | |
|
- ТП-ОТК-K, ТП-ОТК-N, ТП-ОТК-L, ТП-ОТК-J, | |
|
ТП-ОТК-E, ТП-ОТК-Т, ТП-ОТК-М: | |
|
в защитной арматуре |
5 |
|
без защитной арматуры |
3 |
|
- ТП-ОТК-R, ТП-ОТК-В, ТП-ОТК-S |
3 |
|
- ТП-ОТК-А, ТП-ОТК-С: | |
|
для ТП, имеющих наработку до отказа 600 ч |
12 месяцев |
|
для ТП, имеющих наработку до отказа 200 ч |
4 месяца |
|
для ТП, имеющих наработку до отказа 50 ч |
1 месяца |
|
Назначенный срок службы для многозонных сборок ТП, лет (4) |
от 5 до 10 |
|
Примечания:
| |
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность ТП
|
Наименование |
Обозначение |
Количество |
|
Преобразователь термоэлектрический |
ТП-ОТК-Х-ХХ.ХХ/Х.ХХ[х] [n]- Х-Х-ХХХ(ХХ)-ХХ.ХХ- D1/D2/D3 _Dn-L1/L2/L3 _Ln- ХХХ-ХХХ- XX-L(1) |
1 шт. |
|
Паспорт |
ПС 26.51.51-005-14035255-2022 |
1 экз. |
|
Примечание: (1) Условное обозначение поставляемой модификации ТП согласно спецификации поставки. ТП, предназначенные для особых условий эксплуатации (повышенное давление, температура, агрессивная среда), по требованию Заказчика поставляются в комплекте с защитными гильзами. | ||
Сведения о методиках (методах) измерений приведены в разделе 4 Паспорта.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
МЭК 60584-1:2013 Термопары. Часть 1. Спецификация и допуски для электродвижущей силы (EMF);
МЭК 61515:2016 Кабели термопар и термопары с минеральной изоляцией и металлической оболочкой;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.51-005-14035255-2022 Преобразователи термоэлектрические ТП-ОТК. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Обнинская термоэлектрическая компания» (ООО «ОТК»)
ИНН 4025075245
Адрес: 249031, Калужская обл., г. Обнинск, ул. Красных Зорь, д. 30, помещ. 5 Телефон: +7 (484) 397-99-15
E-mail: otc@otc-obninsk.ru
Web-сайт: www.otc-obninsk.ru
ИзготовительОбщество с ограниченной ответственностью «Обнинская термоэлектрическая компания» (ООО «ОТК»)
ИНН 4025075245
Адрес: 249031, Калужская обл., г. Обнинск, ул. Красных Зорь, д. 30, помещ. 5 Телефон: +7 (484) 397-99-15
E-mail: otc@otc-obninsk.ru
Web-сайт: www.otc-obninsk.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
в части вносимых изменений
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
