№1671 от 10.08.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 40628
О переоформлении свидетельства об утверждении типа средства измерений № 68750 "Термопреобразователи сопротивления серии MONI" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1671 от 10.08.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» августа 2018 г. №1671
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления серии MONI
Назначение средства измеренийТермопреобразователи сопротивления серии MONI модификации MONI-PT100-NH, MONI-PTIOO-EXE, MONI-PTIOO-EXE SENSOR, MONI-PT100-260/2, MONI-PT100-EXE-AMB (в дальнейшем термопреобразователи) предназначены для измерения температуры электронагревательных цепей, а также температуры других объектов и сред во взрывоопасных и нормальных зонах.
Описание средства измеренийПринцип действия термопреобразователей основан на свойстве платины изменять свое сопротивление с изменением температуры. Термопреобразователи имеют чувствительный элемент, выполненный из платиновой проволоки и помещенный в защитную арматуру из нержавеющей стали.
В термопреобразователях модификации MONI-PT1OO-260/2 удлинительный кабель из фторополимера (радиус изгиба не более 2O мм), в модификации MONI-PT1OO-NH кабель из силикона (радиус изгиба не более 5 мм) подключается к регистрирующему прибору через соединительную коробку.
В термопреобразователях модификаций MONI-PT1OO-EXE, MONI-PT1OO-EXE SENSOR, MONI-PT1OO-EXE-AMB чувствительный элемент вместе с удлинительным кабелем помещен в арматуру из нержавеющей стали (радиус изгиба не более 2O мм) и герметично подключен к соединительной коробке (кроме MONI-PT1OO-EXE SENSOR). В модификации MONI-PT1OO-EXE-AMB защитная арматура усилена латунной трубкой.

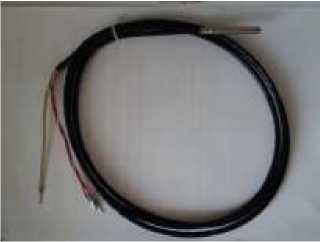

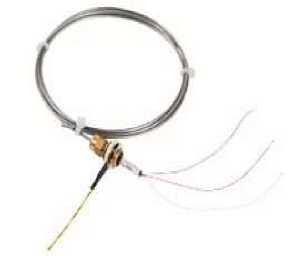

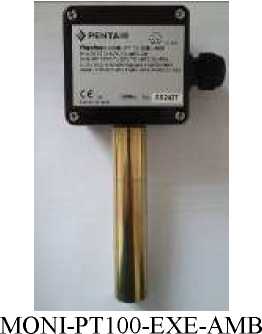

Общий вид средства измерений представлен на рисунке 1.
MONI-РТ100-260/2
Рисунок 1 - Общий вид тераомметров ПрофКиП Е6-13М
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модификации |
MONI-РТ100-ЫН |
MONI- РТ100-260/2 |
MONI- РТ100- EXE SENSOR |
MONI- РТ100- EXE |
MONI- РТ100- EXE- AMB |
|
Диапазон измерений температуры, °С |
от -50 до +180 |
от -50 до +260 |
от -100 до +500 | ||
|
Температурный коэффициент, °С-1 |
0,00385 | ||||
|
Пределы допускаемой абсолютной погрешности, °С класс В по ГОСТ 6651-2009 |
±(0,30 + 0,0051изм) | ||||
Таблица 2 - Общие технические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модификации |
MONI- |
MONI- |
MONI- |
MONI- |
MONI- |
|
РТ100-ЫН |
РТ100- |
РТ100- |
РТ100- |
РТ100- | |
|
260/2 |
EXE SENSOR |
EXE |
EXE-AMB | ||
|
Тип чувствительного элемента |
Pt100 | ||||
|
Схема соединения |
2-х | ||||
|
проводная |
3-х проводная | ||||
|
Габаритные размеры |
130 | ||||
|
длина, мм |
2000 |
2000 |
2000* |
2000* |
(защитная |
|
трубка) | |||||
|
длина чувствительного элемента, мм, не более |
50 |
50 |
50 |
50 |
50 |
|
диаметр, мм, не более |
6 (4,6 - |
6 (4,8 - |
3 |
3 |
3 |
|
кабель) |
кабель) | ||||
|
соединительная коробка, мм, не более |
80x65x55 |
- |
- |
80x75x55 |
80x75x55 |
|
Наименование характеристики |
Значение | ||||
|
Модификации |
MONI-РТ100-ЫИ |
MONI- РТ100- 260/2 |
MONI- РТ100- EXE SENSOR |
MONI- РТ100- EXE |
MONI- РТ100-EXE-AMB |
|
Маркировка взрывозащиты |
- |
- |
1 Ex e IIC T6 Gb X IP66 или Ex tb IIIC Т85^ Db X | ||
|
Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Относительная влажность окружающего воздуха, %, не более |
от -30 до +80 80 |
от -40 до +75 80 |
от -60 до +60 95 | ||
|
Среднее время наработки до метрологического отказа, ч Средний срок службы, лет |
59000 12 | ||||
|
Примечание: * другая длина по заказу (маркировка SIND-YY-ZZZZ/MONI-PT100-EXE-XXM, SIND-YY-ZZZZ/MONI-PT100-EXE-SENSOR-XXM, где YY - год выпуска, ZZZZ - порядковый номер, XXM- длина в метрах.) | |||||
наносят на титульный лист эксплуатационной документации типографическим способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления |
МОМ-РТ100-ЫН (МОМ-РТ100-ЕХЕ, МОМ-РТ100-ЕХЕ SENSOR, MONI-РТЮО-260/2, MONI-РТ100-EXE-AMB) |
1 шт. |
|
Паспорт |
1 экз. |
осуществляется по документу ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Основные средства поверки:
-
- термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда, регистрационный номер 19916-10;
-
- преобразователь сигналов ТС и ТП «Теркон», регистрационный номер 23245-08;
-
- термостаты жидкостные 7000 модификации 7000, мод. 7007, 7008, 7009, 7011, 7012, 7015, 7037, 7040, 7060, 7080, 7100, 7102, 7103, 7108, 7312, 7320, 7321, 7340, 7341, 7380, 7381, 7911А2, регистрационный номер 40415-15;
-
- мультиметр-мегаомметр Fluke 1587 FC, регистрационный номер 64023-16.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления серии MONIГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Техническая документация компании «nVent Thermal Belgium» NV, Бельгия
ИзготовительКомпания «nVent Thermal Belgium» NV, Бельгия
Адрес: Romeinse straat 14, 3001, Leuven, Belgium
Телефон (факс): +32 16 213 511, +32 16 213 603
Е-mail: salesbelux@nvent.com
ЗаявительОбщество с ограниченной ответственностью «энВент Рус» (ООО «энВент Рус») ИНН 7715621369
Адрес: 141407, г. Московская обл., г. Химки ул. Панфилова, владение 19, стр. 1 Телефон (факс): +7 (495) 926-18-85, +7(495) 926-18-86
Web-сайт: www.nvent.com
E-mail: salesru@nvent.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
10 августа 2018 г. № 1671
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 68750 «Термопреобразователи сопротивления серии MONI» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «энВент Рус» от 18 июля 2018 г. № 165 и № 166 приказываю:
-
1. Внести изменения в описание типа на термопреобразователи сопротивления серии MONI, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 70094-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 68750 «Термопреобразователи сопротивления серии MONI», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 70094-17, в связи с переименованием организации-изготовителя с Компания «Pentair Thermal Management Belgium NV», Бельгия на Компания «nVent Thermal Belgium» NV, Бельгия.
оформление свидетельства
-
3. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в -сплтнетстшш с. Л пмипмгтрятиннмм регламентом оформление свидетельства[с описшшем^^йадсредоз^сизморени! и выдачу его юридическому лицу или
хранится в системе электронного документообо|
з 1 собой.
-
4. Контроль за исполг ei
СбьДЕНиЯ О СЕРТИФИКАТ t Э11
Заместитель Руководителя
Сертификат: 00E1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20,11.2018
С.С.Голубев
