МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить  измененные  описания типов средств измерений,

прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »    ^мая       2023 г. № ⁹⁴¹

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» мая 2023 г. № 941

Лист № 1 Регистрационный № 71508-18                                            Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-П»

Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-П» (далее комплексы) предназначены для измерений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC(SU).

Комплекс обеспечивает фиксацию времени и изображения транспортных средств (ТС), при нахождении их в зоне контроля, распознавание государственных регистрационных знаков (ГРЗ) транспортных средств, находящихся в зоне видимости комплекса, оцифровку шкалы времени по сигналам спутниковых навигационных систем, синхронизацию времени фотофиксации и записи текущего момента времени в сохраняемые фотовидеокадры с дальнейшей передачей на удаленный сервер обработки нарушений правил дорожного движения.

Функционально комплекс состоит из центрального модуля, который является основным элементом комплекса, распознающих и обзорных видеокамер, ИК прожекторов. Комплекс имеет два варианта исполнения: «Локальный» и «ЦОД».

Конструктивно центральный модуль варианта исполнения «Локальный» представляет собой пыле-влагозащищенный подогреваемый корпус в котором размещается сервер с предустановленным программным обеспечением (ПО) TrafficScannerP для сбора и локальной обработки информационных потоков от камер, сетевой коммутатор, GLONASS/ GPS приемник, 3G/4G модем связи (опционально). Центральный модуль варианта исполнения «ЦОД» представляет собой пыле-влагозащищенный подогреваемый корпус, в котором размещается сетевой коммутатор и блоки питания, опционально - маршрутизатор. Сервер варианта исполнения «ЦОД» размещается в специализированном центре обработки данных. В этом варианте для синхронизации времени используется внешний NTP-сервер.

Видеокамеры обзорные обеспечивают контроль дорожной ситуации и фото-видео фиксацию ТС.

Видеокамеры распознающие устанавливаются совместно с ИК-прожекторами на высоте 5-10 метров по ходу движения и на расстоянии от 20 до 80 метров до зоны распознавания и предназначены для фиксации ГРЗ ТС.

Комплексы предназначены для работы при стационарном расположении.

Внешний вид центрального модуля комплексов в вариантах исполнения «Локальный» и «ЦОД» приведен на рисунке 1, место пломбирования комплексов приведено на рисунке 2, сервер варианта исполнения «ЦОД» с местами нанесения знака утверждения типа и пломбировки представлен на рисунке 3, внешний вид распознающей/обзорной видеокамеры с установленным ИК-прожектором на рисунке 4.

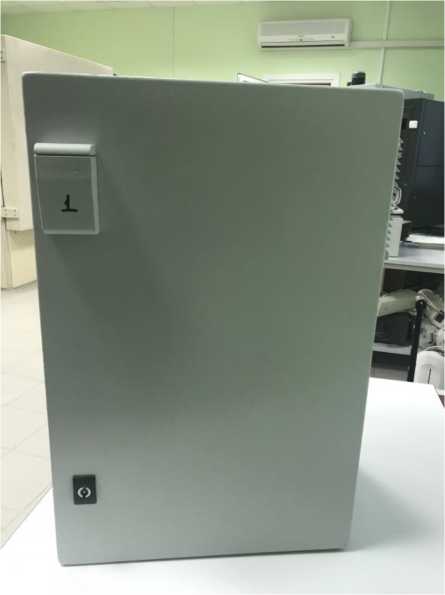

Рисунок 1 - Внешний вид центрального модуля: вариант исполнения «Локальный» и «ЦОД»

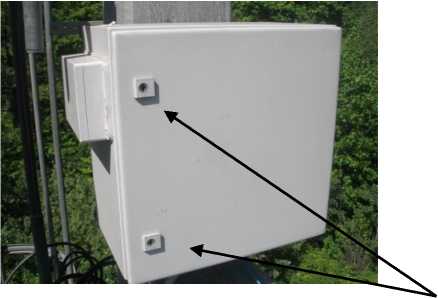

Рисунок 2 - Место пломбирования комплексов

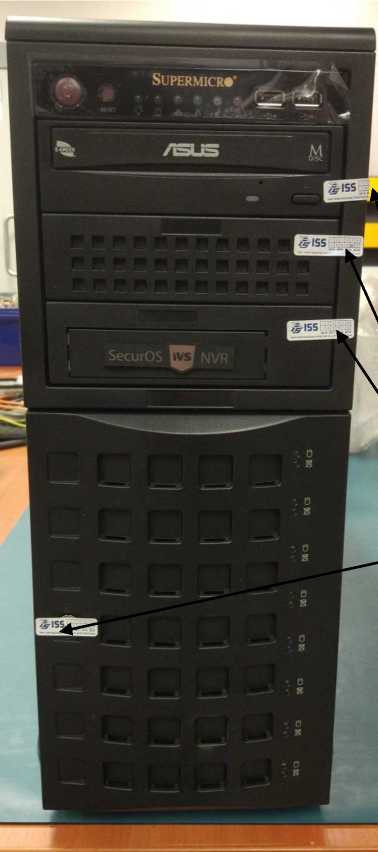

Рисунок 3 - Внешний вид сервера SecurOS-IVS-NVR-AUTO-PRO-6 Комплекса в варианте исполнения «ЦОД» с местами пломбирования сервера

Места пломбирования

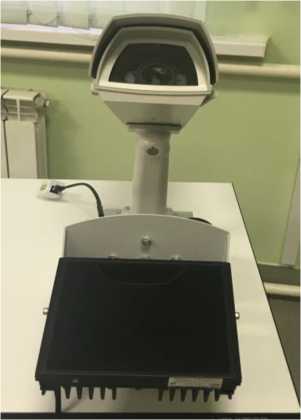

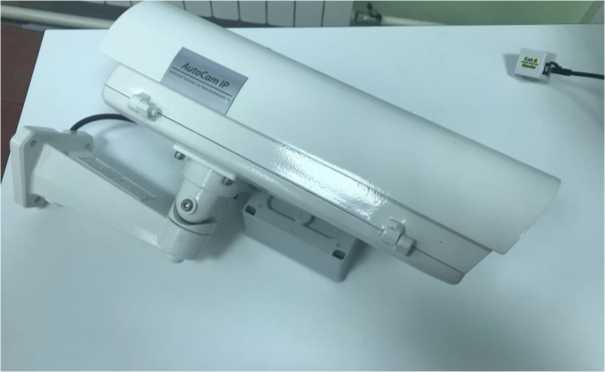

Рисунок 4 - Внешний вид обзорной/распознающей камеры SecurOS IVS AutoCam-IP Full с установленным ИК- прожектором DL252-850-15

Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение координат комплекса и текущего времени, расчета интервалов времени.

В функции, выполняемые встроенным в комплексы программным обеспечением (ПО), входит:

а) предварительная настройка модулей фотофиксации перед работой;

б) управление видеокамерой, получение видеоизображения зоны контроля;

в) контроль работы комплекса (функции самотестирования и обнаружения сбоев);

г) формирование файлов с информацией о нарушении ПДД;

д) временное хранение полученных в результате работы комплекса данных;

е) передача собранных данных на внешние устройства.

Идентификационные данные метрологически значимой части ПО комплексов приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Уровень защиты ПО комплексов и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

приведены в таблице 1 и таблице 2.

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус центрального модуля комплекса с помощью этикетки, выполненной типографским способом.

Комплект поставки комплексов приведен в таблице 3.

Таблица 3 - Комплект поставки комплексов

приведены в эксплуатационном документе.

ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения времени и частоты;

ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования»;

Технические условия «Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-П» 4278-008- 63796276-2017ТУ.

Общество с ограниченной ответственностью «ИСС-Интегратор»

(ООО «ИСС-Интегратор»)

ИНН 7743760773

Юридический адрес: 123423, г. Москва, вн.тер.г. муниципальный округ Хорошево-Мневники, ул. Мневники, д. 17, эт./помещ. 1/1

Адрес места осуществления деятельности: 123423, г. Москва, вн.тер.г. муниципальный округ Хорошево-Мневники, ул. Мневники, д. 17, эт./помещ. 1/1

Тел./факс: +7 (495) 766-60-95

Web-сайт: www.iss-integrator.ru

E-mail: info@iss-integrator.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево, промзона ВНИИФТРИ, к. 11

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Тел./факс: (495) 526-63-00

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» мая 2023 г. № 941

Лист № 1 Регистрационный № 71874-18 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-К2»

Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-К2» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (далее - ТС); измерений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC(SU);

Конструктивно комплексы состоят из блоков радиолокационных, типов UMRR или DR500S, видеокамер высокого разрешения (видеокамеры) и блока управления.

Блок радиолокационный измеряет скорость движения ТС по разности частот между излученным радиолокационным сигналом и сигналом, отраженным от движущихся ТС (эффект Доплера)

Видеокамеры осуществляют видеосъемку потока ТС в контрольных зонах. Каждая видеокамера располагаются в термокожухе для установки видеокамер стандартного исполнения с подогревателями и вентилятором, класса защиты IP66 (влаго- и пылезащитное исполнение).

В блоке управления расположены:

• - ГЛОНАСС/GPS приемник;

• - промышленный компьютер (ПК) с предустановленным специализированным программным обеспечением (специализированное ПО TrafficScannerK2);

• - источник бесперебойного питания;

• - системы защиты электропитания, вентиляции и подогрева.

Все элементы блока управления расположены в термошкафе, конструкция которого обеспечивает поддержания заданного температурного режима класса защиты IP56.

Комплекс выполняет сбор информации по локальной линии связи от радиолокационных блоков, видеокамер, ГЛОНАСС/GPS приемника и с контроллеров светофорной сигнализации, определяет и фиксирует превышение ТС установленного скоростного режима, фиксирует проезд ТС на запрещающий сигнал светофора и (или) невыполнение требований об остановке перед стоп - линией при запрещающем сигнале светофора, фиксирует нарушение правил парковки, фиксирует движение ТС во встречном направлении и (или) движение ТС по полосе для маршрутных ТС и (или) в запрещенном направлении.

Данные о фиксации ТС представляются в едином электронном файле, включающем:

• - измеренную скорость движения ТС;

• - фотографию ТС с отображением государственных регистрационных знаков;

• - сведения о местоположении оборудования, направлении движения ТС, дате и времени фиксации фактической скорости ТС, разрешенной скорости на данном участке автодороги;

• - информацию о зафиксированном нарушении ПДД.

Все данные защищены от модификации и удаления цифровой подписью.

Комплексы эксплуатируются в полностью автоматическом режиме.

Комплексы устанавливаются над проезжей частью. Блоки радиолокационные закрепляются при помощи кронштейнов. Видеокамеры закрепляются при помощи стационарных или PTZ кронштейнов.

Внешний вид составных частей комплексов, обозначение места для размещения знака утверждения типа и мест пломбирования от несанкционированного доступа представлены на рисунках 1 - 5.

Место пломбирования от несанкционированного доступа

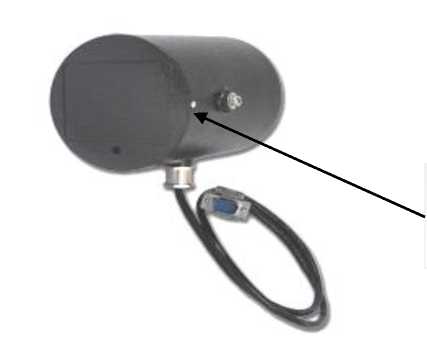

Рисунок 1 - Внешний вид составной части комплекса (блок радиолокационный, тип DR500S)

Место пломбировки от несанкционированного доступа

Место маркировки

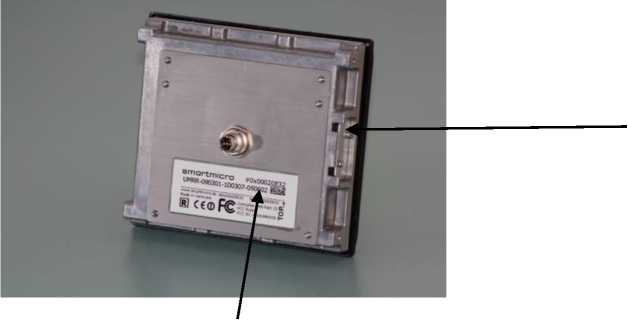

Рисунок 2- Внешний вид составной части комплекса (блок радиолокационный, тип UMRR)

Место пломбирования от несанкционированного доступа

Место маркировки

Рисунок 3 - Внешний вид камер АвтокамПро/АвтокамЛайт

1

2

3

4

5

1 - место нанесения знака утверждения типа 2 - ГЛОНАСС/GPS приемник

3 - источник бесперебойного питания         4 - ПК

• 5 - системы защиты электропитания, вентиляции и подогрева

• 6 - место пломбирования блока управления от несанкционированного доступа

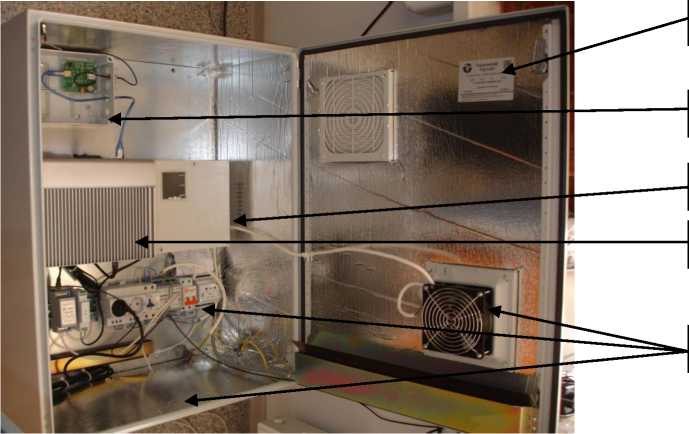

Рисунок 4 - Внешний вид термошкафа с элементами блока управления (крышка ГЛОНАСС/GPS приемника временно снята)

Место пломбирования от несанкционированного доступа 0 ■!

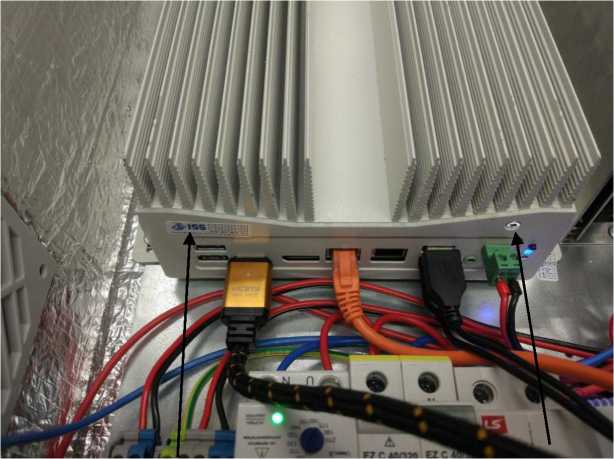

Рисунок 5 - Внешний вид ПК

Комплексы имеют специализированное ПО TrafficScanerK2, которое поставляется предустановленным в ПК блока управления.

Метрологически значимые модули специализированного ПО TrafficScanerK2: модуль сопоставления данных, модуль определения скорости движения ТС, модуль формирования изображения нарушения и временных меток.

Идентификационные данные (признаки) метрологически значимого ПО комплекса приведены в таблицах 1 - 3.

Таблица 1 - Идентификационные данные (признаки) метрологически значимого ПО для модуля сопоставления данных

Таблица 2 - Идентификационные данные (признаки) метрологически значимого ПО для модуля определения скорости движения ТС

Таблица 3 - Идентификационные данные (признаки) метрологически значимого ПО для модуля формирования изображения нарушения и временных меток

Защита ПО комплексов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики приведены соответственно в таблице 4 и таблице 5.

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

наносится на фирменный шильдик, расположенный на внутренней стороне дверцы корпуса блока управления комплекса, и на титульный лист документа «Комплекс аппаратнопрограммный «Трафик-сканер-К2». Формуляр. 4278-010-63796276-2018 ФО» методом компьютерной графики.

Комплектность поставки комплексов приведена в таблице 6.

Таблица 6 - Комплектность поставки

П Продолжение таблице 6

приведены в эксплуатационном документе.

Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-К2». Технические условия. 4278-010-63796276-2018 ТУ;

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

Общество с ограниченной ответственностью «ИСС-Интегратор»

(ООО «ИСС-Интегратор»)

ИНН 7743760773

Юридический адрес: 123423, г. Москва, вн.тер.г. муниципальный округ Хорошево-Мневники, ул. Мневники, д. 17, эт./помещ. 1/1

Адрес места осуществления деятельности: 123423, г. Москва, вн.тер.г. муниципальный округ Хорошево-Мневники, ул. Мневники, д. 17, эт./помещ. 1/1

Тел./факс: +7 (495) 766-60-95

Web-сайт: www.iss-integrator.ru

E-mail: info@iss-integrator.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево, промзона ВНИИФТРИ, к. 11

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Тел./факс: (495) 526-63-00

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
