Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» августа 2018 г. №1789

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления ДДВ 015

Назначение средства измерений Датчики давления ДДВ 015 (далее - датчики) предназначены для измерения статикодинамического давления жидких и газообразных сред.

Принцип действия датчика основан на преобразовании упругим элементом (мембраной) измеряемого давления в деформацию, которая приводит к соответствующему изменению электрического сопротивления тензорезисторов.

Датчики состоят из чувствительного элемента, корпуса с посадочной резьбой M20x1,5-6g для подсоединения к рабочей магистрали, вилки типа 2РМТ14КПЭ4Ш1В1ВГЕ0.364.126ТУ для подключения к измерительному тракту изделия потребителя. Соединение корпуса с вилкой 2РМТ14КПЭ4Ш1В1В осуществляется с помощью кабельной перемычки.

Чувствительный элемент датчиков представляет собой цельноточеную мембрану, на которой методом тонкопленочной технологии нанесена измерительная схема в виде моста Уитстона. Выводы измерительной схемы соединены с контактами контактной колодки золотыми проводниками методом контактной сварки. Выводы контактной колодки соединены с контактами вилки 2РМТ14КПЭ4Ш1В1В проводами кабельной перемычки.

Датчик имеет 12 исполнений, отличающихся диапазоном измерений давления: ДДВ 015 - ДДВ 015-11. Варианты исполнения датчика приведены в таблице 1.

аблица 1

Продолжение таблицы 1

Общий вид датчика ДДВ 015 приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.

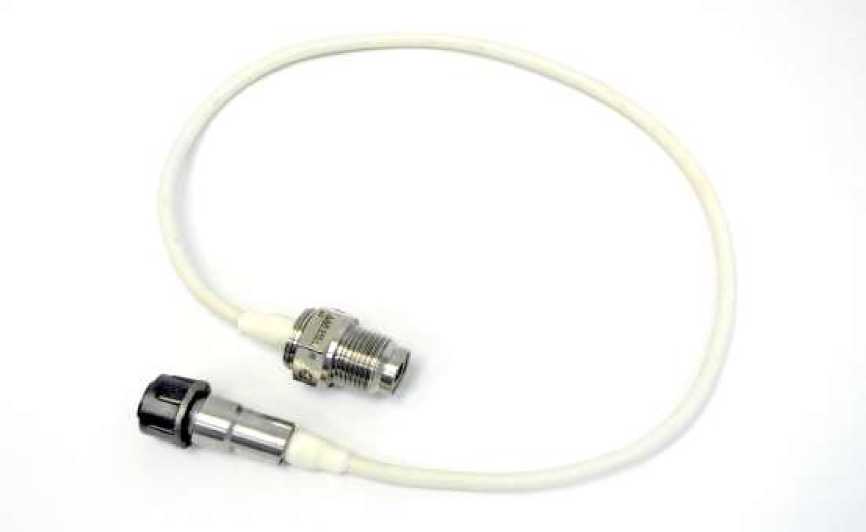

Рисунок 1 - Общий вид датчика ДДВ 015

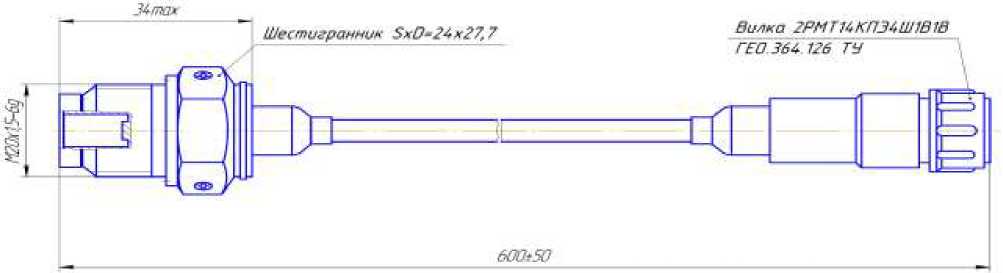

Рисунок 2 - Габаритные и установочные размеры датчика ДДВ 015

Программное обеспечение отсутствует.

Таблица 2

*Нормальные климатические условия характеризуются:

• - температурой воздуха от 15 до 35 °С;

• - относительной влажностью воздуха от 45 до 75 %;

• - атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм рт.ст.).

Примечание - При температуре воздуха выше 30 °С относительная влажность не должна превышать 70 %.

Знак утверждения типа наносится на титульных листах эксплуатационной документации.

Таблица 3

осуществляется по документу СДАИ.406233.061МП «Датчик давления ДДВ 015. Методика поверки», утвержденному ГЦИ СИ ОАО «НИИФИ» 05.04.2013 г.

Основные средства поверки: тераомметр Е6-13А (Госреестр № 4649-80, диапазон измерений от 10 Ом до 100 ТОм, погрешность измерений не более ±2,5 %), ампервольтомметр универсальный Ф-30 (Госреестр № 3237-72, диапазон измерений от 2 мкВ до 350 В, класс точности (0,05/0,02-0,15/0,05)), источник питания постоянного тока Б5-8 (Госреестр № 6383-77, диапазон задаваемых напряжений от 0 до 50 В, погрешность ±3%), манометр МО-250-16 кгс/см² -0,15 (Госреестр № 490-50, диапазон измерений от 0 до 16 кгс/см², класс точности 0,15), манометр МО-250-60 кгс/см² -0,25 (Госреестр № 490-50, диапазон измерений от 0 до 60 кгс/см², класс точности 0,25), манометр грузопоршневой МП-60 (Госреестр № 31706-06, диапазон измерений от 0,1 до 6 МПа, класс точности 0,05), манометр грузопоршневой МП-600 (Госреестр № 31706-06, диапазон измерений от 1 до 60 МПа, класс точности 0,05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Технические условия СДАИ.406233.061ТУ.

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН: 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

E-mail: info@niifi.ru

ГЦИ СИ ОАО «НИИФИ»

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-26-93

Факс: (8412) 55-14-99

Аттестат аккредитации ГЦИ СИ ОАО «НИИФИ» по проведению испытаний средств измерений в целях утверждения типа № 30146-14 от 17.03.2011 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

22 августа 2018 г.

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 52428 «Датчики давления ДДВ 015» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «НИИФИ» от 10 июля 2018 г. № 15/179П, № 15/180П и № 15/181П приказываю:

• 1. Внести изменения в описание типа на датчики давления ДДВ 015, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54973-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 52428 «Датчики давления ДДВ 015», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 54973-13, в связи с переименованием организации-изготовителя с ОАО «НИИФИ», г. Пенза на АО «НИИФИ», г. Пенза.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 52428 «Датчики давления ДДВ 015» на последующие 5 лет.

• 4. Управлению метродпгии (ДВ Гоголев)^ ФГУП ^ВНИИМС» (А.Ю. Кузин) обеспечить в с( отвё^стиии’^ект^^нног9⁽Ш»вдниетда^|тиййым

  регламентом и выдачу его

^z                                           хранится в системе электронного документооборота

оформление свидетельства :

^{т 1}                                                                 метрологии.

5. Контроль за исполн знием настоящего приказа оставляю з i собой.

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41

Заместитель Руководителя
