УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «07» августа 2023 г. № 1554

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ КОЭФФИЦИЕНТА МАСШТАБНОГО ПРЕОБРАЗОВАНИЯ И УГЛА ФАЗОВОГО СДВИГА ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА ПРОМЫШЛЕННОЙ ЧАСТОТЫ

В ДИАПАЗОНЕ ОТ 0,1/^3 ДО 750/\3 кВ И СРЕДСТВ ИЗМЕРЕНИЙ ЭЛЕКТРИЧЕСКОЙ ЕМКОСТИ И ТАНГЕНСА УГЛА ПОТЕРЬ НА НАПРЯЖЕНИИ ПЕРЕМЕННОГО ТОКА ПРОМЫШЛЕННОЙ ЧАСТОТЫ В ДИАПАЗОНЕ ОТ 1 ДО 500 кВ

Настоящая государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/\3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ (далее - ГПС) распространяется на средства измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/\3 кВ и средства измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ и устанавливает порядок передачи единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/\3 кВ и электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ от Государственного первичного специального эталона единиц коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0, 1/^3 до 750/\3 кВ и единиц электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ (далее - ГПСЭ) с помощью вторичных и рабочих эталонов средствам измерений с указанием пределов погрешностей и основных методов передачи единиц.

Соотношение погрешностей при поверке между вышестоящим эталоном и поверяемым эталоном или средством измерений должно быть не более с учетом погрешности, вносимой методом поверки.

Графическая часть ГПС представлена в приложениях А и Б.

В ГПС использованы ссылки на следующие документы¹:

приказ Федерального агентства по техническому регулированию и метрологии от 23 марта 2023 г. № 640 «Об утверждении Государственного первичного специального эталона единиц коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/\3 кВ и единиц электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;

ГОСТ 23625-2001. Межгосударственный стандарт. Трансформаторы напряжения измерительные лабораторные. Общие технические условия (далее - ГОСТ 23625-2001);

ГОСТ 1983-2015. Межгосударственный стандарт. Трансформаторы напряжения. Общие технические условия (далее - ГОСТ 1983-2015);

ГОСТ Р МЭК 60044-7-2010. Национальный стандарт. Трансформаторы измерительные. Часть 7. Электронные трансформаторы напряжения (далее - ГОСТ Р МЭК 60044-7-2010).

В ГПС применены следующие термины с соответствующими определениями:

• 3.1. делитель напряжения: омический, емкостной или емкостноомический масштабный преобразователь напряжения переменного тока в сигнал напряжения переменного тока, либо в цифровой сигнал;

• 3.2. трансформатор напряжения измерительный: измерительный преобразователь напряжения электромагнитного типа для масштабного преобразования напряжения переменного тока;

• 3.3. преобразователь напряжения измерительный: измерительное устройство для преобразования напряжения переменного тока в сигнал переменного тока или напряжения, либо в цифровой сигнал;

• 3.4. коэффициент масштабного преобразования напряжения переменного тока: векторная величина, модуль которой - безразмерная величина, выражаемая указанием номинальных значений первичного и вторичного напряжения, а номинальный фазовый угол равен нулю;

• 3.5. погрешность коэффициента масштабного преобразования: относительная разность между действительным и номинальным коэффициентом масштабного преобразования измерительного преобразователя напряжения;

• 3.6. угловая погрешность измерительного преобразователя напряжения: фазовый сдвиг вторичного напряжения относительно первичного;

• 3.7. промышленная частота: номинальное значение частоты напряжения переменного тока, равное 50 Гц;

• 3.8. электронный трансформатор: устройство, состоящее из одного или более датчиков тока или напряжения, которые предназначены для пропорционального преобразования измеряемой величины с целью ее подачи на измерительное устройство, измерительный прибор и защитное устройство или контрольный прибор;

• 3.9. электронные      трансформаторы      напряжения: электронный

трансформатор, в котором вторичное напряжение при рабочих условиях пропорционально первичному и отличается от него углом фазового сдвига, приблизительно равным нулю при соответствующем направлении соединений;

• 3.10. цифровые электронные трансформаторы напряжения: электронные трансформаторы напряжения, в котором вторичное напряжение представлено цифровыми копиями сигналов в форме числовых потоков;

• 3.11. маломощные датчики (преобразователи, трансформаторы) напряжения: маломощные датчики (преобразователи, трансформаторы), применяемые для преобразования напряжения и предназначенные для передачи информационного (измерительного) сигнала на измерительные устройства и приборы;

• 3.12. цифровые маломощные датчики (преобразователи, трансформаторы) напряжения: маломощные измерительные датчики (преобразователи, трансформаторы) напряжения, в котором вторичное напряжение представлено цифровыми копиями сигналов в форме числовых потоков;

• 3.13. измерительные установки (системы): совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей и других устройств, предназначенных для измерений одной или нескольких физических величин и применяемых для передачи единиц;

• 3.14. меры Ки и фи. масштабные преобразователи, специально сконструированные и изготовленные для использования в качестве мер коэффициента масштабного преобразования и угла фазового сдвига;

• 3.15. измерители К_и и ф_и: измерительные приборы, позволяющие определять значения коэффициента масштабного преобразования и угла фазового сдвига;

• 3.16. и_ном: номинальное значение напряжения переменного тока промышленной частоты;

• 3.17. Ku: коэффициент масштабного преобразования;

• 3.18. фи. угол фазового сдвига;

• 3.19. С: электрическая емкость;

• 3.20. tgd: тангенс угла потерь.

• 4.1. ГПСЭ предназначен для воспроизведения и хранения единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и единиц электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ и передачи единицы средствам измерений с помощью вторичных и рабочих эталонов с целью обеспечения единства измерений в стране.

• 4.2. ГПСЭ получает единицу электрической емкости от государственного первичного эталона (далее - ГПЭ) единицы электрической емкости (ГЭТ 25-79), и единицу тангенса угла потерь от ГПЭ единицы угла потерь (ГЭТ 143-85).

• 4.3. ГПСЭ обеспечивает единство и достоверность измерений в данной области. В основу работы ГПСЭ положен метод компарирования токов.

• 4.4. ГПСЭ состоит из комплекса следующих технических средств:

меры электрической емкости и тангенса угла потерь;

меры для создания отношений токов в диапазоне масштабных коэффициентов от 0,02 до 20;

меры коэффициента масштабного преобразования и угла фазового сдвига напряжений;

моста высоковольтного эталонного МВЭ-01;

приставки к мосту высоковольтному эталонному МВЭ-01;

аналого-цифрового устройства сопряжения напряжений эталонного со входом для маломощных датчиков (преобразователей, трансформаторов) напряжения АЦУСНЭ-ММ;

аналого-цифрового устройства сопряжения напряжений эталонного со входом для аналоговых трансформаторов напряжения АЦУСНЭ-ТН;

прибора сравнения цифрового по напряжению и углу фазового сдвига ПСЦ-НУ;

повторителей напряжения и набора мер коэффициентов масштабного преобразования и угла фазового сдвига;

устройства синхронизации времени;

источника высокого напряжения переменного тока ИВН-500;

источника напряжения переменного тока ИН-01;

системы мониторинга условий внешней среды;

персонального компьютера (ноутбука).

• 4.5. Диапазон значений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750А3 кВ и единиц электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, воспроизводимых эталоном, составляет:

для коэффициента масштабного преобразования Ku - от 0,1 до 750000;

для угла фазового сдвига фи - от 0 до 0,1 рад;

для электрической емкости С от 10 до 1000 пФ;

для тангенса угла потерь tgd от 540^-5 до 1-10^-3.

• 4.6. ГПСЭ обеспечивает воспроизведение единиц:

  • 4.6.1. Коэффициента           масштабного           преобразования

со среднеквадратическим отклонением S(Ku), не превышающим 1,б-10’⁶ + 7,540^-9К_и(изм) при десяти независимых наблюдениях. Неисключенная систематическая погрешность ®(K_u) не превышает 1,9*10’⁵.

Стандартная неопределенность коэффициента масштабного преобразования, оцениваемая по типу А, uA(Ku) не превышает 1,640^-6 + 7,540^-9Ки(изм). Стандартная неопределенность, оцениваемая по типу В, u_B(K_u) не превышает 1,2*10’⁵.

Нестабильность эталона за год Vo(Ku) составляет V10^-3 %.

• 4.6.2. Угла фазового сдвига со среднеквадратическим отклонением S^u), не превышающим 240 ^-6 + 0 ,005фи(изм) рад при десяти независимых наблюдениях. Неисключенная систематическая погрешность ®(ф_и) не превышает 4,240^-5 рад.

Стандартная неопределенность результата измерений угла фазового сдвига, оцениваемая по типу А, и_А(ф_и) не превышает 240^-6 + 0,005ф_и(_изм) рад. Стандартная неопределенность результата измерения угла фазового сдвига, оцениваемая по типу В, и_в(ф_и) не превышает 2,540^-5 рад.

Нестабильность эталона за год v₀(p_u) составляет V10^-5 рад.

• 4.6.3. Электрической емкости со среднеквадратическим отклонением S(C), не превышающим 740^-6 при десяти независимых измерениях. Неисключенная систематическая погрешность ®(С) не превышает 540^-5.

Стандартная неопределенность воспроизведения электрической емкости, оцениваемая по типу А, u_A(C) не превышает 740^-6. Стандартная неопределенность, оцениваемая по типу В, u_B(C) не превышает пределов от 2Л0^-5 до 240^-4.

Нестабильность эталона за год у₀(С) составляет 240^-6.

• 4.6.4. Тангенса угла потерь со среднеквадратическим отклонением S(tgS), не превышающим 5Ч(У⁶ при десяти независимых измерениях. Неисключенная систематическая погрешность ®(tgd) не превышает 540^-5.

Стандартная неопределенность результатов измерений тангенса угла потерь, оцениваемая по типу А, uA(tgd) не превышает 540^-6. Стандартная неопределенность результатов измерений тангенса угла потерь, оцениваемая по типу В, uB(tgd) не превышает 2,540^-5.

Нестабильность эталона за год v₀(tg5) составляет 540^-6.

• 4.7. Для обеспечения воспроизведения единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1/^3 до 750/^3 кВ и единиц электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ с указанной точностью должны соблюдаться правила хранения и применения ГПСЭ, утвержденные в установленном порядке.

• 4.8. ГПСЭ применяют для передачи единицы коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и единиц электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ вторичным и рабочим эталонам методом компарирования токов, методом сличения при помощи компаратора или других средств измерений и непосредственным сличением.

• 5.1. В качестве эталона сравнения применяют меры электрической емкости и тангенса угла потерь, меры для создания отношений токов коэффициентов масштабного преобразования, мост высоковольтный эталонный в диапазоне измерений:

коэффициента масштабного преобразования от 0,1 до 2000 и угла фазового сдвига от 0 до 0,1 рад электрического напряжения переменного тока промышленной частоты от 0, 1/^3 до 110/^3 кВ.

электрической емкости от 10 до 1000 пФ и тангенса угла потерь от 0,00005 до 0,1 на напряжении переменного тока промышленной частоты от 1 до 150 кВ.

• 5.2. Эталон   сравнения имеет следующие метрологические

характеристики:

• 5.2.1. Коэффициент           масштабного           преобразования

со среднеквадратическим отклонением S(Ku), не превышающим 1,б-10’⁶ + 7,540^-9К_и(_изм) при десяти независимых наблюдениях. Неисключенная систематическая погрешность 0K_u) не превышает 2,2Л0^-5.

Стандартная неопределенность коэффициента масштабного преобразования, оцениваемая по типу А, uA(Ku) не превышает 1,640^-6 + 7,540^-9Ки(изм). Стандартная неопределенность, оцениваемая по типу В, и_в(К_и) не превышает 1,3'10’⁵.

Нестабильность эталона за год у₀(К_и) составляет V10^-3 %.

• 5.2.2. Угол фазового сдвига со среднеквадратическим отклонением S(pu), не превышающим 240 ^-6 + 0 ,005^фи(изм) рад при десяти независимых наблюдениях. Неисключенная систематическая погрешность 0(ф_и) не превышает 4,240^-5 рад.

Стандартная неопределенность результата измерений угла фазового сдвига, оцениваемая по типу А, и_А(ф_и) не превышает 240^-6 + 0,005ф_и(_изм) рад. Стандартная неопределенность результата измерения угла фазового сдвига, оцениваемая по типу В, и_в(ф_и) не превышает 2,540^-5 рад.

Нестабильность эталона за год у₀(ф_и) составляет V10^-5 рад.

• 5.2.3. Электрическая емкость со среднеквадратическим отклонением S(C), не превышающим V10^-5 при десяти независимых измерениях. Неисключенная систематическая погрешность 0(C) не превышает 540^-5.

Стандартная неопределенность воспроизведения электрической емкости, оцениваемая по типу А, u_A(C) не превышает Г10^-5. Стандартная неопределенность, оцениваемая по типу В, uB(C) не превышает пределов от 2,540^-5 до 240^-4.

Нестабильность эталона за год у₀(С) составляет 540^-6.

• 5.2.4. Тангенс угла потерь со среднеквадратическим отклонением S(tgd), не превышающим 740^-6 при десяти независимых измерениях. Неисключенная систематическая погрешность ®(tg3) не превышает 540^-5.

Стандартная неопределенность результатов измерений тангенса угла потерь, оцениваемая по типу А, uA(tgd) не превышает Г10^-5. Стандартная неопределенность результатов измерений тангенса угла потерь, оцениваемая по типу В, uB(tgd) не превышает 2,540^-5.

Нестабильность эталона за год Vo(tg5) составляет Г10^-5.

• 5.3. Эталон сравнения используют в качестве мобильной эталонной установки для проведения сличений.

• 6.1. В качестве вторичных эталонов единиц коэффициента масштабного преобразования и угла фазового сдвига применяют масштабные емкостные преобразователи и преобразователи ток-напряжение с прибором сравнения, трансформаторы напряжения, или измерительные установки, состоящие из компараторов тока (мостов высоковольтных) и двух конденсаторов в диапазоне измерений коэффициента масштабного преобразования от 0,1 до 750000 и угла фазового сдвига от 0 до 0,1 рад электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1Л/3 до 750/^3 кВ.

• 6.2. Среднеквадратическое отклонение результата сличений вторичных эталонов единиц коэффициента масштабного преобразования и угла фазового сдвига с первичным эталоном должно быть не более 4,840^-6 + 2,4^10^-8<К_и(_изм) для SrAKu) и 640^-6 + 0,015ф_и(_изм) для Sso(^_u). Неисключенная систематическая погрешность ®(K_u) не превышает 5,040^-5 и 0(ф_и) не превышает 8,4Л0^-5 рад.

Стандартная неопределенность результатов измерений коэффициента масштабного преобразования, оцениваемая по типу А, uA(Ku) не     превышает 4,840^{- 6} + 2,4 •10^-8К_и(_изм). Стандартная     неопределенность,

оцениваемая по типу В, u_B(K_u) не превышает 6,6Л0^-5.

Стандартная неопределенность результатов измерений угла фазового сдвига, оцениваемая по типу А, ua (фи) не превышает 640^-6 + 0,015-фи(изм) рад. Стандартная неопределенность результатов измерений угла фазового сдвига, оцениваемая по типу В, ив(фи) не превышает 7,540^-5 рад.

• 6.3. Нестабильность вторичного эталона за год составляет 1-10^-3 % и 1 -10^-5 рад дляИ)(К_и) и г₀(ф_и) соответственно.

• 6.4. Вторичные эталоны единиц коэффициента масштабного преобразования и угла фазового сдвига применяют для передачи единиц рабочим эталонам 1-го и 2-го разряда и средствам измерений методом сличения при помощи компаратора или других средств сравнения, методом прямых измерений, методом компарирования токов и непосредственным сличением с мерой.

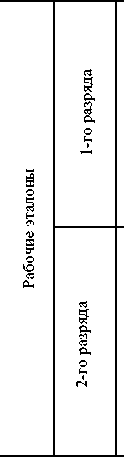

• 7.1. Рабочие эталоны 1-го разряда

  • 7.1.1. Коэффициент масштабного преобразования и угол фазового сдвига

    • 7.1.1.1. В качестве рабочих эталонов 1-го разряда единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1/^3 до 750/\3 кВ применяют измерительные установки (системы) (установка 1, установка 2 и установка 3 по ГОСТ 8.216), трансформаторы напряжения, маломощные датчики (преобразователи, трансформаторы) напряжения, цифровые электронные трансформаторы напряжения, цифровые маломощные датчики (преобразователи, трансформаторы) напряжения, делители напряжения, преобразователи напряжения, меры К_и и ф_и и измерители К_и и ф_и в диапазоне измерений от 0,1 до 750000 для К_и и от 0 до 0,1 рад для ф_и.

    • 7.1.1.2. Пределы допускаемой относительной погрешности измерений коэффициента масштабного преобразования для эталонов 1-го разряда составляют от 0,015 % до 0,05 %, и пределы допускаемой абсолютной погрешности измерений угла фазового сдвига составляют от 2,940^-4 до 8/740^-4 рад (от 1' до 3'). Указанные пределы допускаемой погрешности включают в себя погрешность метода передачи.

    • 7.1.1.3. Рабочие эталоны 1-го разряда применяют для передачи единиц коэффициента масштабного преобразования и угла фазового сдвига рабочим эталонам 2-го разряда или средствам измерений методом сличения при помощи компаратора или других средств сравнения, методом прямых измерений, методом компарирования токов и непосредственным сличением с мерой.

  • 7.1.2. Электрическая емкость и тангенс угла потерь

    • 7.1.2.1. В качестве эталонов 1-го разряда единиц электрической емкости С и тангенса угла потерь tgd на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ применяют меры электрической емкости и тангенса угла потерь, конденсаторы измерительные в диапазоне измерений электрической емкости от 1 до 10000 пФ, измерители емкости и тангенса угла потерь и мосты в диапазоне измерений электрической емкости от 1 до 100000 пФ и тангенса угла потерь от 5-10^-5 до 0,1.

    • 7.1.2.2. Пределы допускаемой относительной погрешности измерений электрической емкости для эталонов 1-го разряда составляют от 0,1 % до 1,0 %, и пределы допускаемой абсолютной погрешности измерений тангенса угла потерь составляют от 540^-5 до 5J0^-4. Указанные пределы допускаемой погрешности включают в себя погрешность метода передачи единиц.

    • 7.1.2.3. Рабочие эталоны 1-го разряда применяют для передачи единиц электрической емкости и тангенса угла потерь средствам измерений методом прямых измерений или методом сличения при помощи компаратора, от измерителей емкости и тангенса угла потерь и мостов - непосредственное сличение с мерой.

• 7.2. Рабочие эталоны 2-го разряда

  • 7.2.1. В качестве эталонов 2-го разряда единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1А/3 до 750/\3 кВ применяют измерительные установки (системы) (установка 1, установка 2 и установка 3 по ГОСТ 8.216), трансформаторы напряжения, маломощные датчики (преобразователи, трансформаторы) напряжения, цифровые электронные трансформаторы напряжения, цифровые маломощные датчики (преобразователи, трансформаторы) напряжения, делители напряжения, преобразователи напряжения, меры К_и и ф_и и измерители К_и и ф_и в диапазоне измерений от 0,1 до 750000 для К_и и от 0 до 0,1 рад для ф_и.

  • 7.2.2. Пределы допускаемой относительной погрешности измерений коэффициента масштабного преобразования для эталонов 2-го разряда составляют от 0,05 % до 0,1 %, и пределы допускаемой абсолютной погрешности измерений угла фазового сдвига составляют от 8,740^-4 до 1540^-4 рад (от 3' до 5'). Указанные пределы допускаемой погрешности включают в себя погрешность метода передачи.

  • 7.2.3. Рабочие эталоны 2-го разряда применяют для передачи единиц коэффициента масштабного преобразования и угла фазового сдвига средствам измерений методом сличения при помощи компаратора или других средств сравнения, методом прямых измерений, методом компарирования токов и непосредственным сличением с мерой.

• 8.1. Коэффициент масштабного преобразования и угол фазового сдвига

  • 8.1.1. В качестве средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ применяют измерительные установки (системы) (установка 1, установка 2 и установка 3 по ГОСТ 8.216), трансформаторы напряжения, маломощные датчики (преобразователи, трансформаторы) напряжения, цифровые электронные трансформаторы напряжения, цифровые маломощные датчики (преобразователи, трансформаторы) напряжения, делители напряжения, преобразователи напряжения, меры К_и и ф_и и измерители К_и и ф_и в диапазоне измерений от 0,1 до 750000 для К_и и от 0 до 0,1 рад для ф_и.

  • 8.1.2. Пределы допускаемой относительной погрешности измерений коэффициента масштабного преобразования для средств измерений составляют от 0,2 % до 12,0 %, и пределы допускаемой абсолютной погрешности измерений угла фазового сдвига составляют от 2,940^-3 до 1,4440^-1 рад (от 10' до 480').

  • 8.1.3. Классы точности средств измерений равны 0,2; 0,5; 1,0; 3,0; 3Р; 6Р по ГОСТ 23625-2001, ГОСТ 1983-2015 и ГОСТ Р МЭК 60044-7-2010.

• 8.2. Электрическая емкость и тангенс угла потерь

• 9.2.1. В качестве средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ применяют конденсаторы измерительные, высоковольтные конденсаторы, измерители параметров изоляции, мосты переменного тока и измерители емкости и тангенса угла потерь в диапазоне измерений электрической емкости от 1 пФ до 100 мкФ и тангенса угла потерь от 1,0Л0^-4 до 1,0.

• 8.2.2. Пределы допускаемой относительной погрешности измерений электрической емкости для средств измерений составляют от 0,5 % до 10,0 %, и пределы допускаемой абсолютной погрешности измерений тангенса угла потерь составляют от 1 •IO^-4 до 1,0.

¹

Примечание: при пользовании настоящими документами необходимо проверять их актуальность в Федеральном информационном фонде по обеспечению единства измерений

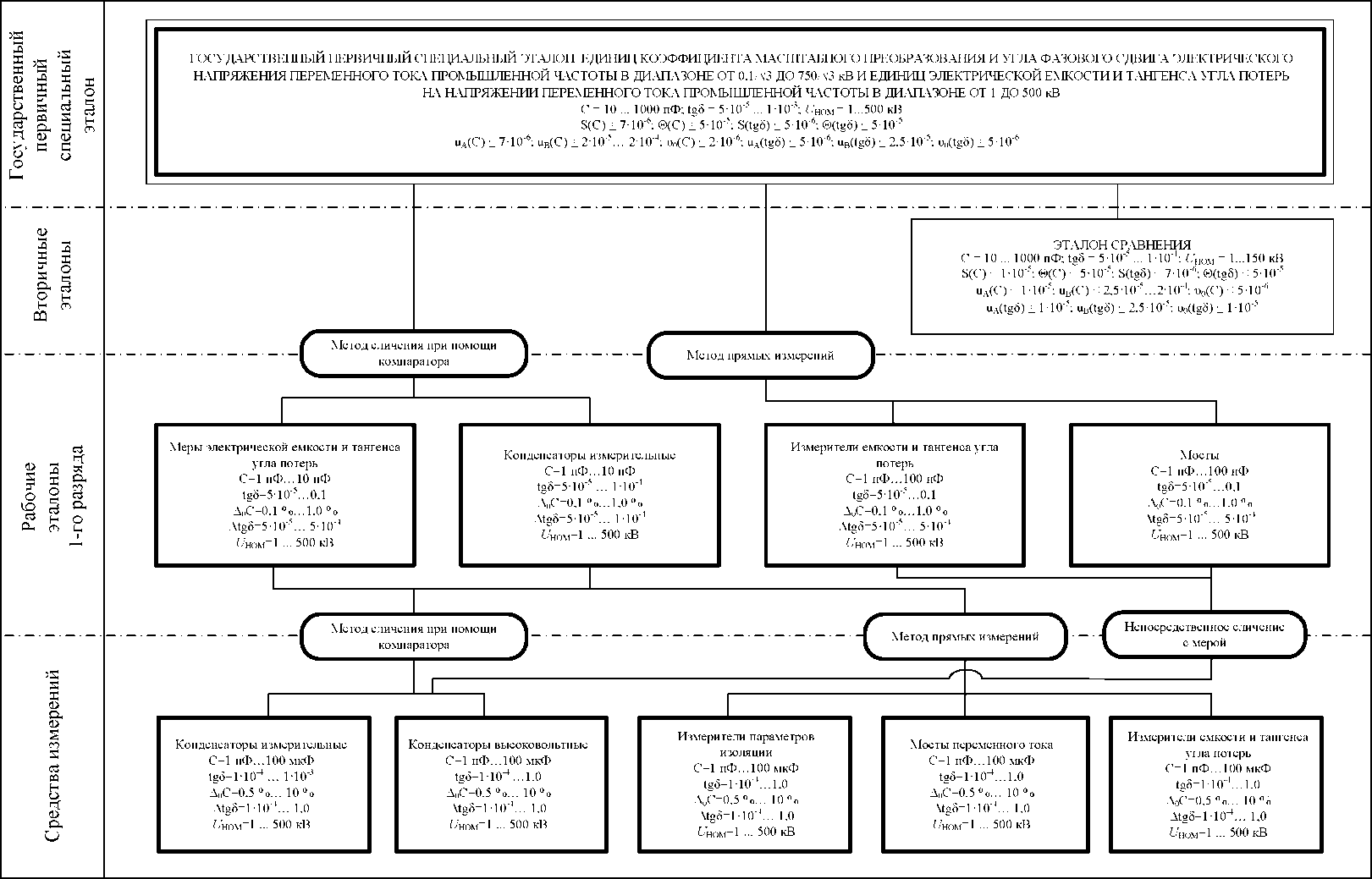

ПРИЛОЖЕНИЕ Б

(обязательное) ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ КОЭФФИЦИЕНТА МАСШТАБНОГО ПРЕОБРАЗОВАНИЯ И УГЛА ФАЗОВОГО СДВИГА ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА ПРОМЫШЛЕННОЙ ЧАСТОТЫ В ДИАПАЗОНЕ ОТ 0,1Л/3 ДО 750 \3 кВ И СРЕДСТВ ИЗМЕРЕНИЙ ЭЛЕКТРИЧЕСКОЙ ЕМКОСТИ И ТАНГЕНСА УГЛА ПОТЕРЬ НА НАПРЯЖЕНИИ ПЕРЕМЕННОГО ТОКА ПРОМЫШЛЕННОЙ ЧАСТОТЫ В ДИАПАЗОНЕ ОТ 1 ДО 500 кВ

ПРИЛОЖЕНИЕ А

(обязательное) ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ КОЭФФИЦИЕНТА МАСШТАБНОГО ПРЕОБРАЗОВАНИЯ И УГЛА ФАЗОВОГО СДВИГА ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА ПРОМЫШЛЕННОЙ ЧАСТОТЫ В ДИАПАЗОНЕ ОТ 0,1^3 ДО 750/-,/3 кВ И СРЕДСТВ ИЗМЕРЕНИЙ ЭЛЕКТРИЧЕСКОЙ ЕМКОСТИ И ТАНГЕНСА УГЛА ПОТЕРЬ НА НАПРЯЖЕНИИ ПЕРЕМЕННОГО ТОКА ПРОМЫШЛЕННОЙ ЧАСТОТЫ В ДИАПАЗОНЕ ОТ 1 ДО 500 кВ

ГОСУДАРСТВЕННЫЙ ПЕРВИЧНЫЙ СПЕЦИАЛЬНЫЙ ЭТАЛОН ЕДИНИЦ КОЭФФИЦИЕНТА МАСШТАБНОГО ПРЕОБРАЗОВАНИЯ И УГЛА ФАЗОВОГО СДВИГА ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА ПРОМЫШЛЕННОЙ ЧАСТОТЫ В ДИАПАЗОНЕ ОТ 0,1/^3 ДО 750/^3 кВ И ЕДИНИЦ ЭЛЕКТРИЧЕСКОЙ ЕМКОСТИ И ТАНГЕНСА УГЛА ПОТЕРЬ НА НАПРЯЖЕНИИ ПЕРЕМЕННОГО ТОКА ПРОМЫШЛЕННОЙ ЧАСТОТЫ В ДИАПАЗОНЕ ОТ 1 ДО 500 кВ Ки = 0,1...750000; фи = 0... 0,1 рад; Ц,ом = 0,1/^3...750Л/3 кВ

S(Ku) < 1,640^-6 + 7Л10^-9-Ки(изм); ®(Ku) < 1,940^-5 ; SW < 2^10^-6+ 0,005ф₍изм) рад; ®(фи) < 4,240^-5 рад

ил(Ки) < 1,640^-6 + 7,5И0^-9Ки(изм); иВКи) < 1,240^-5; и₀(Ки) <140^-3 %; и_л(фи) < 2Ы0^-6+ 0,005фи(изм)рад; и (фи) < 2,5Ы0^-5 рад; и₀(фи) <140^-5рад

. ^^^М^^^компарнрованн^^^о^^^^.

ВТОРИЧНЫЙ ЭТАЛОН

(Масштабные емкостные преобразователи и преобразователи ток-напряжение с прибором сравнения, трансформаторы напряжения, или измерительные установки на основе компараторов тока (мостов высоковольтных) и двух конденсаторов)

Ки = 0,1...750000; фи = 0 ... 0,1 рад

S_2o(Ku) < 4,8Ы0^-6 + 2,440<Ки изм; S^W < 640^-6+ 0,015^и(изм) рад

®(Ки) < 5,040^-5 ; ®(фи) < 8,4Ы0^-5 рад

Ua(Ku)< 4,840^-6 + 2,440^-8Ки(изм); и_в(Ки) < 6,640^-5; и₀(Ки) < 1 40^-3 % »А(фи)^ 640^-6+ 0,015^фи(изм)рад; ив(фи) 7,540^-5рад; и₀(фи) < 140^-5рад и_ном= 0,1/^3...750А/3 кВ

Метод прямых измерений

Метод сличения при помощи компаратора или других средств сравнения, (метод компарирования токов)

Метод прямых измерений

I

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

07 августа 2023 г.

Москва

Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/л/З до 750/л/З кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ

В соответствии с пунктом 6 главы II Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2023 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2022 г. № 3299 (с изменениями, утвержденными приказом Федерального агентства по техническому регулированию и метрологии от 26 апреля 2023 г. № 915), п р и к а з ы в а ю:

• 1. Утвердить прилагаемую государственную поверочную схему для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/л/З кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ (далее - ГПС).

• 2. Установить, что:

ГПС применяется для государственного первичного специального эталона единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1N3 до 750/л/З кВ и единиц электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ (ГЭТ 175-2023), прослеживаемых к нему эталонов и средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1 Л/3 до 750ЛЙ кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ и вводится в действие с 25 августа 2023 г.;

эталоны, аттестованные на соответствие требованиям государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1 Из до 750/л/з кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/л/З до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ» (далее - Приказ № 3453) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям Приказа № 3453, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям Приказа № 3453, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по Приказу № 3453 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее — Федеральный фонд) после даты окончания срока действия свидетельства об аттестации.

• 3. Федеральному государственному бюджетному учреждению «Всероссийский научно-исследовательский институт метрологической службы» внести сведения о ГПС в Федеральный фонд.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5. Признать утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750Л/3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ» с 25 августа 2023 г.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.
