Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» июля 2020 г. № 1250

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Фурье - спектрометры инфракрасные модели Antaris II

Фурье - спектрометры инфракрасные модели Antaris II (далее - спектрометры) предназначены для измерения оптических спектров пропускания органических и неорганических веществ по шкале волновых чисел в ближнем инфракрасном (БИК) диапазоне.

Принцип действия спектрометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. Контроль положения и скорости движения зеркал интерферометра осуществляется с использованием встроенного вспомогательного маломощного лазера.

Регистрируемый световой поток на выходе интерферометра (интерферограмма) представляет собой фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчетов над интерферограммой (обратное преобразование Фурье). Для устранения артефактов преобразования автоматически применяются процедура аподизации и фазовой коррекции. Все функции по регистрации интерферограммы, преобразованию Фурье, управлению спектрометром и математической обработке спектров выполняются программой RESULT.

Конструктивно спектрометры выполнены в виде стационарного автоматизированного настольного прибора с отдельно устанавливаемым персональным компьютером. Спектрометры состоят из оптического блока, включающего регенерируемый осушитель внутреннего объема прибора, цветной индикатор влажности и систему программного контроля влажности, а также встроенную систему самодиагностики и информирования о техническом состоянии прибора через управляющую программу и с помощью индикаторов на корпусе. Возможна комплектация с кюветным отделением и/или интегрирующей сферой.

Корпус спектрометров герметичный, с возможностью продувки сухим газом для полного устранения влияния атмосферных паров.

Общий вид спектрометров с обозначением места нанесения знака поверки представлен на рисунке 1

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

О—Fiber — -0-.

Рисунок 1 - Общий вид спектрометров, обозначение места нанесения знака поверки и маркировки

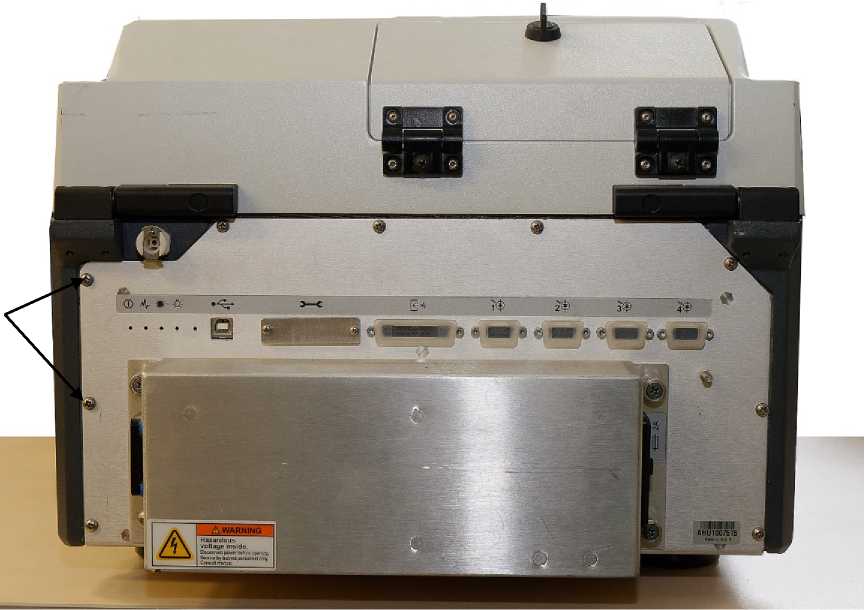

Места пломбирования

Рисунок 2 - Схема пломбировки от несанкционированного доступа

В спектрометрах используется программное обеспечение (далее - ПО) RESULT, предназначенное для настройки параметров измерения, проверки рабочего состояния прибора, обработки выходной информации, построение графиков, печати и сохранения результатов анализа. Результаты измерений выводятся на экран персонального компьютера (далее - ПК). Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя. Имеются 4 уровня доступа:

• - администратор,

• - методист,

• - аналитик,

• - оператор.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист руководства по эксплуатации методом печати и на корпус спектрометров методом наклеивания.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 034.Д4-18 с Изменением №1 «ГСИ. «Фурье - спектрометры инфракрасные модели Antaris II. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 02 апреля 2020 г.

Основные средства поверки:

- мера волновых чисел BRM 2065 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 61340-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на корпус спектрометра (место нанесения указано на рисунке 1).

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Федерального агентства по техническому регулированию и метрологии от 29.11.2018 № 2840 Государственная поверочная схема для средств измерений длины в диапазоне от 140^-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

Техническая документация корпорации «Thermo Fisher Scientific», США

Корпорация «Thermo Fisher Scientific», США

Адрес: 5225 Verona, Road, Madison, WI 53711-4495, USA

Телефон: + 1 (608) 276-6100

Факс: +1 (608) 273-5046

Web-сайт: www.thermofisher.com

Московское представительство компании «Интертек Трейдинг Корпорейшн» (США)

ИНН 9909004658

Юридический адрес: 107078, г. Москва, ул. Новая Басманная, д. 20, корп. 2

Адрес: 119049, г. Москва, Крымский Вал, д. 3, стр. 2, Бизнес-центр «Крымский Вал», офис 506

Телефон: +7 (495) 232-42-25

Факс: +7 (495) 783-35-91

E-mail: info@intertech-corp.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
