№2306 от 31.10.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30233
О внесении изменений в описание типа на термопреобразователи сопротивления серий RTD-LC, RTD-LH, RTD-S, RTD-W
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ31 октября 2017 г. № 2306
Москва
О внесении изменений в описание типа на термопреобразователи сопротивления серий RTD-LC, RTD-LH, RTD-S, RTD-W
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением фирмы «Okazaki Manufacturing Company» от 20 апреля 2017 г. № 127-17 приказываю:
-
1. Внести изменения в описание типа на термопреобразователи сопротивления серий RTD-LC, RTD-LH, RTD-S, RTD-W, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66452-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
(---------------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: 61DA1E000300C901C1ED
Кому выдан: голубее Сергей Сергеевич
Действителен: с 17.11.2016 до 17.11.2017
\__________—__________/
С.С. Голубев
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «31» октября 2017 г. №2306
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления серий RTD-LC, RTD-LH, RTD-S, RTD-W
Назначение средства измеренийТермопреобразователи сопротивления серий RTD-LC, RTD-LH, RTD-S, RTD-W (далее -термопреобразователи или ТС) предназначены для измерений температуры различных сред во взрывоопасных и взрывобезопасных зонах.
Описание средства измеренийПринцип действия ТС основан на зависимости сопротивления проволочного или тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры.
Термопреобразователи состоят из измерительной вставки с одним или двумя ЧЭ, клеммной головки или без неё, защитной арматуры с различными видами технологических соединений и монтажных элементов.
Термопреобразователи имеют различные модификации (обозначения и характеристики модификаций приведены в таблицах 2 и 3), отличающихся конструктивным исполнением, наличием или отсутствием головки, количеством ЧЭ, диапазоном измерений и наличием или отсутствием маркировки взрывозащиты.
Клеммные головки ТС могут изготавливаться из алюминиевого сплава и из стали различных марок, в т.ч. и из нержавеющей стали. Конструкция некоторых исполнений головок предусматривает возможность встраивания в них измерительных преобразователей (утвержденных типов) с аналоговым или цифровым выходным сигналом.
Для измерений температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды.
Термопреобразователи кабельного типа имеют конструкцию «Reziopak», представляющую собой металлическую оболочку из нержавеющей, жаропрочной стали с минеральной изоляцией (MgO), внутри которой расположен чувствительный элемент и внутренние выводы. Металлическая оболочка ТС может изгибаться (радиус изгиба не менее двух наружных диаметров оболочки), что упрощает установку но месту монтажа ТС. Чувствительный элемент, соединяется при помощи выводов с клеммной головкой, закрепленной на металлической оболочке, или же внутренние проводники выведены через уплотнение в наружной части защитной оболочки.
Общий вид ТС представлен на рисунках 1-6.

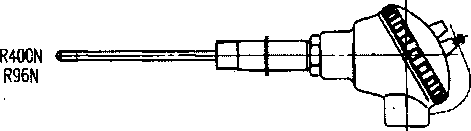

Рисунок 1 - Общий вид ТС серии RTD-S модификации R400N
Рисунок 2 - Общий вид ТС серии RTD-S модификации R33
Рисунок 3 - Общий вид ТС серии RTD-LH модификации XSSLR
Рисунок 4 - Общий вид ТС серии RTD-LH модификации XSER

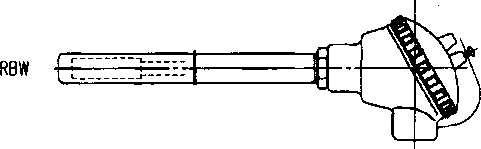

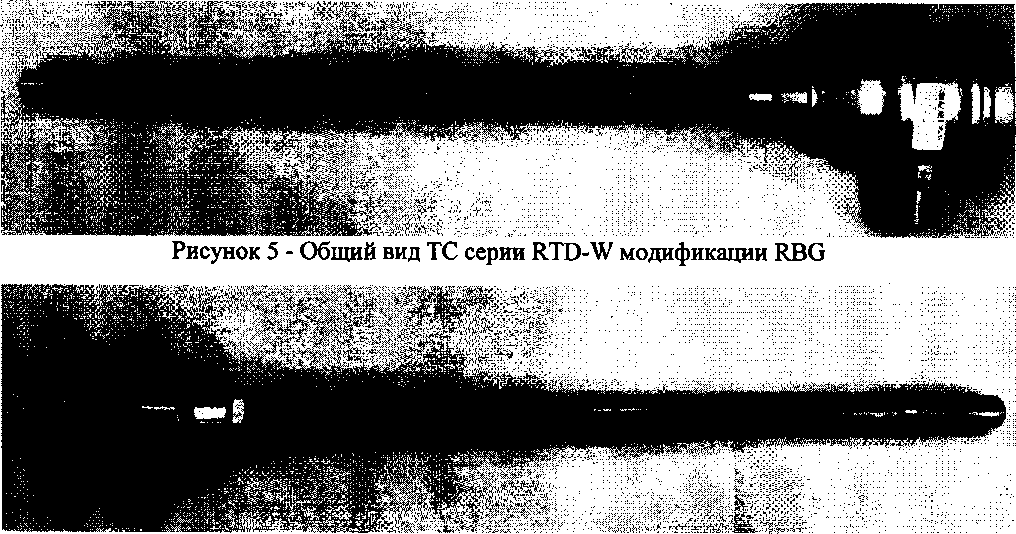

Рисунок 6 - Общий вид ТС серии RTD-W модификации RBW
Чертежи общего вида ТС представлены на рисунке 7.
Термопреобразователи сопротивления серии RTD-S
Термопреобразователи сопротивления серии RTD-S
R407W R97W
R407U
R97U
R35EC
FPN(R39S1
FPN(R49S)
|
н | ||||||
|
т | ||||||
|
1. | ||||||
R96
R99
Термопреобразователи сопротивления серии RTD-S
R93-1S
Термопреобразователи сопротивления серии RTD-W
|
Термопреобразователи сопротивления серии RTD-LH | |||
|
XSSLR -F |
<?C| p ГТ1-------------------------Ltf****1*^ | ||
|
SSLR IL--------------; | |||
|
XSLR • SLR | |||
|
П1ПЛП J-rtnn--------------------------.J V | |||
|
h 1UUU ™ a ’ | |||
|
XSIR20 |
SLH20 | ||
|
Термопреобразователи сопротивления серии RTD-LC | |||
|
LEM^— |
LEU/LET i | ||

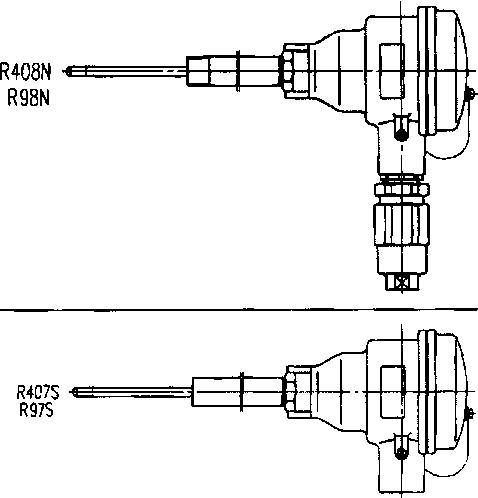

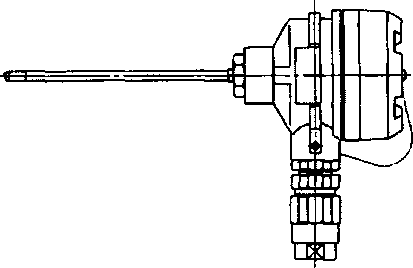

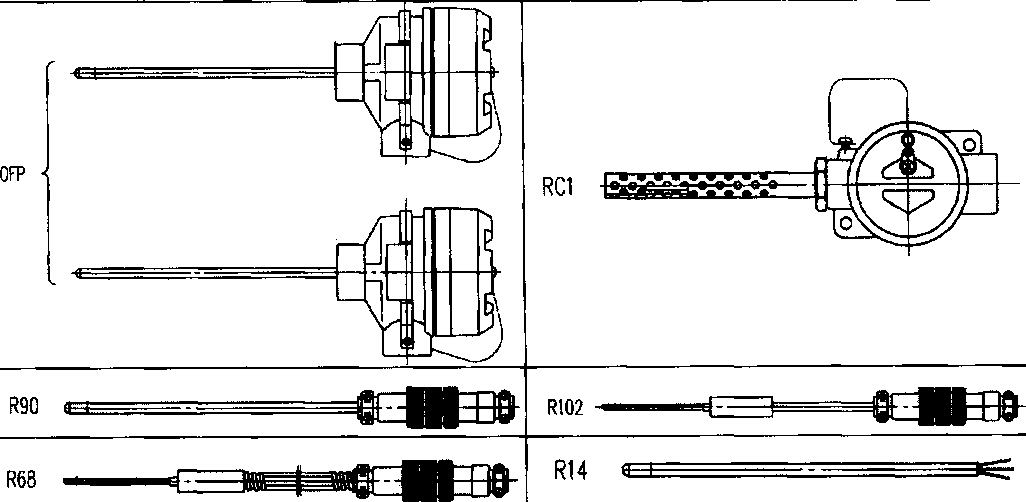

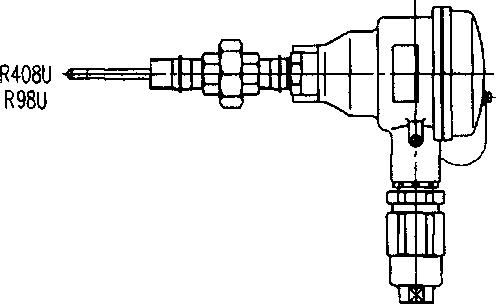

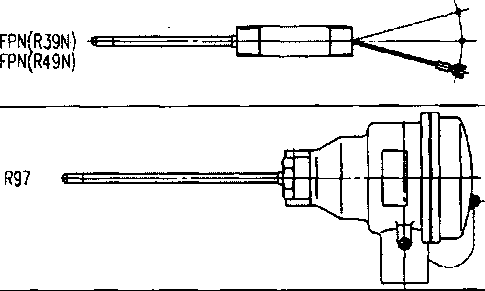

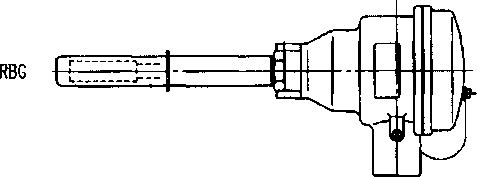

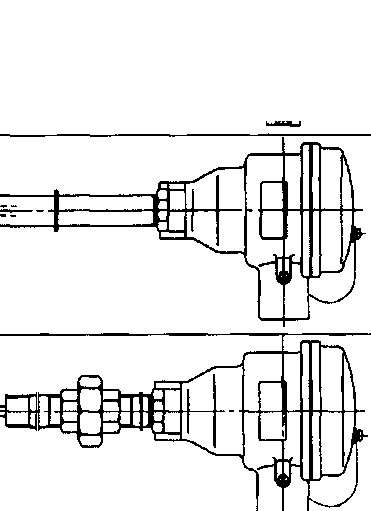

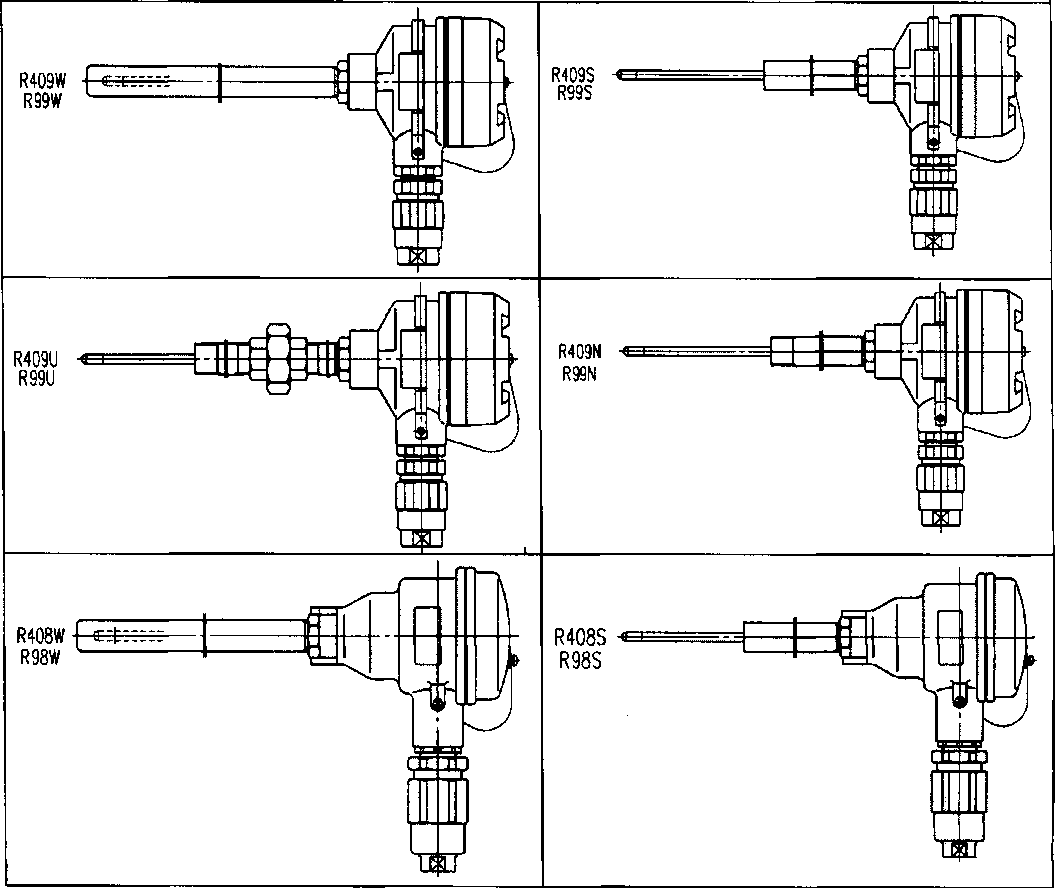

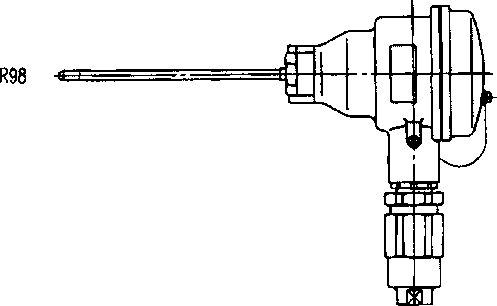

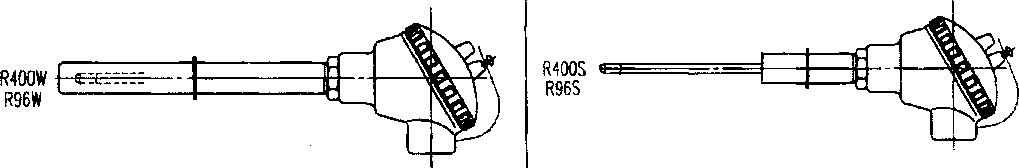

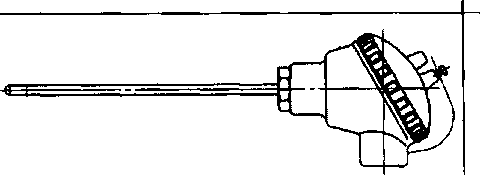

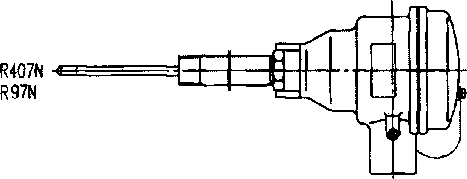

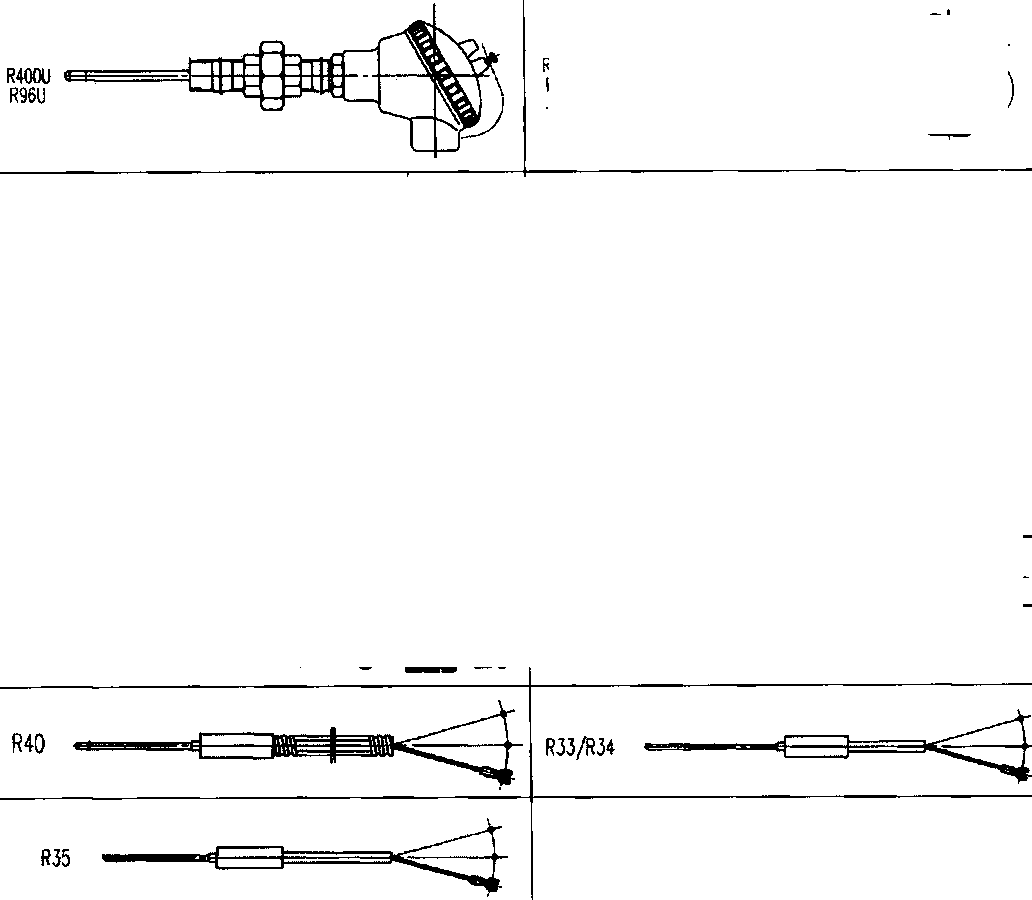

Рисунок 7 - Чертежи общего вида ТС серий RTD-LC, RTD-LH, RTD-S, RTD-W
Пломбирование предусмотрено только для ТС с клеммной головкой. Схема пломбировки ТС от несанкционированного доступа представлена на рисунке 8.

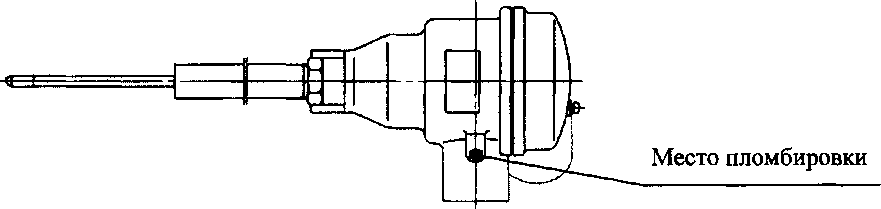

Рисунок 8 - Схема пломбировки ТС с клеммной головкой от несанкционированного доступа
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики ТС приведены в таблицах 1, 2 и 3.
Таблица 1 - Основные метрологические характеристики ТС
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) поГОСТ 6651-2009/ МЭК 60751 |
Класс допуска ТС по ГОСТ 6651-2009/МЭК 60751 |
Допуск (по ГОСТ 6651-2009/МЭК 60751), °C |
Диапазон измерений температуры, °C | |
|
ТСсЧЭ проволочного типа |
ТСсЧЭ тонкопленочного типа | |||
|
PtlOO |
АА |
±(0,1+0,0017|ф |
от -50 до +250 |
от Одо +150 |
|
А |
±(0,15+0,002|ф |
от -100 до +450 |
от -30 до +300 | |
|
В |
±(0,3+0,005|/|) |
от -196 до +600 |
от -50 до +500 | |
|
С |
±(0,6+0,01 |ф |
от -196 до +600 |
от -50 до +600 | |
|
Примечание: |f| - абсолютное значение температуры, °C, без учета знака | ||||
8
Таблица 2 - Основные технические характеристики ТС
|
Модификация ТС Наименованием, характеристики |
RTD-S | ||||||||
|
R14, R33, R34, R35, R40, R68, R90, R102, R96, R96N, R96U, R96S, R96W, R110, RC1 |
R400N, R400U, R400S, R400W |
R97, R97N, R97U, R97S, R97W |
R98, R98N, R98U, R98S, R98W |
R99, R99N, R99U, R99S, R99W |
FPN (R39N), FPN (R39U), FPN (R39S), R35EC |
R407N, R407U, R407S, R407W |
R408N, R408U, R408S, R408W | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | |
|
Номинальное значение сопротивления ТС при 0 °C (Ro), Ом |
100 | ||||||||
|
Температурный коэффициент ТС а, °C-1 |
0,00385 | ||||||||
|
Электрическое сопротивление изоляции при температуре (25±10)°С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
100 | ||||||||
|
Схема внутренних соединения |
2-х, 3-х, 4-х проводная | ||||||||
|
Диаметр монтажной части ТС, мм |
0,8; 1,6; 1,8; 2,0; 2,3; 3,0; 3,2; 4,5; 4,8; 6,0; 6,4; 8,0; 9,0; 12,75 |
0,8; 1,6; 1,8; 2,0; 2,3; 3,0; 3,2; 4,5; 4,8; 6,0; 6,4; 8,0; 9,0; 12,75 |
1,8; 3,2; 4,8; 6,4; 8,0; 9,0; 12,75 |
3,2; 4,5; 4,8; 6,0; 6,4; 8,0 |
3,0; 3,2; 4,5; 4,8; 6,0; 6,4; 8,0 |
1,6; 2,0; 2,3; 3,0; 3,2; 4,5; 4,8; 6,0; 6,4; 8,0 |
3,2; 4,5; 4,8; 6,4; 8,0 |
3,2; 4,5; 4,8; 6,0; 6,4; 8,0 | |
|
Длина ТС, мм |
от 36 до 1080000 | ||||||||
|
Масса, кг |
от 0,1 до 25 | ||||||||
|
Степень защиты оболочки по ГОСТ 14254-96/МЭК 60529 |
IP67 |
IP67 |
IP67 |
IP67 |
IP66 |
IP66/IP67 |
IP67 |
IP67 | |
|
Маркировка взрывозащиты |
- |
- |
- |
- |
lExde ПС Т5/Т6 Gb X, 2Ех nA II Tb Gc X, ExtbIIICT95 °С/Т80 °CDbX |
lExde ПС T5/T6 GbX, Ex tb IIIC T95 °C/T80 °C Db X |
- |
- | |
9
|
1 |
2 3 |
4 |
5 6 |
7 |
8 9 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C |
от -55 до +75 |
от -10 до +60 |
от -20 до +55 |
Тб: от -50 до +60 Т5: от -50 до +75 |
от -20 до +55 |
|
- относительная влажность воздуха, % |
не более 95 | ||||
|
Средний срок службы, лет, не более |
10 | ||||
Таблица 3 - Основные технические характеристики ТС
|
Модификация ТС Наименование характеристики X. |
ftTD-S |
RTD-W |
RTD-LH |
RTD-LC | |||||
|
R409N, R409U, R409S, R409W |
FPN (R49N), FPN (R49U), FPN (R49S) |
OFP |
R93-IS |
R93-IS (RTD) |
RBW |
RBG |
SER, SLR, LR20, SSR, SSLR, XSER, XSLR, XSLR20, XSSR, XSSLR, R100D |
LEU, LEM, LET | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Номинальное значение сопротивления ТС при 0 °C (Ro), Ом |
100 | ||||||||
|
Температурный коэффициент ТС о, °C1 |
0,00385 | ||||||||
|
Электрическое сопротивление изоляции при температуре (25±10)°С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
100 | ||||||||
|
Схема внутренних соединения |
2-х, 3-х, 4-х проводная | ||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
10
|
Диаметр монтажной части ТС, мм |
3,0; 3,2; 4,5; 4,8; 6,0; 6,4; 8,0 |
1,6; 2,0; 2,3; 3,0; 3,2; 4,5; 4,8; 6,0; 6,4; 8,0 |
1,6; 2,0; 2,3; 3,0; 3,2; 4,5; 4,8; 6,0; 6,4; 8,0 |
1,6; 2,0; 3,0; 3,2; 4,5; 4,8; 6,0; 6,4; 8,0 |
1,6; 2,0; 3,0; 3,2; 4,5; 4,8; 6,0; 6,4; 8,0 |
1,6; 1,8; 2,0; 2,3; 3,0; 3,2; 4,5; 4,8; 6,0; 6,4; 8,0; 9,0; 12,75 |
1,6; 1,8; 2,0; 2,3; 3,0; 3,2; 4,5; 4,8; 6,0; 6,4; 8,0; 9,0; 12,75 |
0,8; 1,6; 1,8; 2,0; 2,3; 3,0; 3,2; 4,5; 4,8; 6,0; 6,4; 8,0; 9,0; 12,75 |
0,8; 1,6; 1,8; 2,0; 2,3; 3,0; 3,2; 4,5; 4,8; 6,0; 6,4; 8,0; 9,0; 12,75 |
|
Длина ТС, мм |
от 36 до 1080000 |
от 100 до 5000 |
от 36 до 100000 | ||||||
|
Масса, кг |
от 0,1 до 50 | ||||||||
|
Степень защиты оболочки по ГОСТ 14254-96/ МЭК 60529 |
IP66 |
IP66/IP67 |
IP66 |
IP54 |
IP66 |
IP67 |
IP67 |
IP54 |
№54 |
|
Маркировка взрывозащиты |
lExde ПС T5/T6GbX, 2Ех nA IIТЬ GcX, Ex tb 1ПС T95 °C/T80 °C DbX |
lExde ПС T5/T6GbX, Ex tb ШС Т95 °С/Г80 °C Db X |
lExde ПС T5/T6Gb х, 2ЕхпАП Тб GcX |
ОЕх ia ПС Т1/Т2/Т 4/Т6 Ga X |
ОЕх ia ПС T4GaX, ExiaHIC Т130°С DaX |
- |
- |
- |
- |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C |
от -20 до +55 |
Тб: от -50 до +60 Т5: от -50 до +75 |
Тб: от - 50 до +60 Т5: от-50 до +75 |
Тб: от -20 до +75 Т4: от-20 до +125 Т2: от -20 до +290 Т1: от -20 до +440 |
от -40 до +75 |
от -55 до +75 |
от-10 до +60 |
от -200 до +200 | |
|
- относительная влажность воздуха, % |
не более 95 | ||||||||
|
Средний срок службы, лет |
не более 10 | ||||||||
наносится на шильдик ТС методом наклейки этикеток и на титульный лист паспорта типографским способом.
Комплектность средства измеренийВ комплект поставки ТС входят:
-
- термопреобразователь сопротивления (модификация в соответствии с заказом) -1 пгг.;
-
- паспорт (на русском языке) -1 экз. на партию;
-
- защитная гильза (по дополнительному заказу).
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - термометр сопротивления платиновый эталонный ПТС-10М (Регистрационный № 11804-99);
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-25 (Регистрационный № 19484-09);
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2, ТПП-1.3 (Регистрационный № 33744-07);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);
Многоканальный прецизионный измеритель температуры МИТ 8.10(М)/8.15(М) (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт датчика и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на ТС.
Нормативные и технические документы, устанавливающие требования термопреобразователям сопротивления серий RTD-LC, RTD-LH, RTD-S, RTD-WГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Техническая документация фирмы «Okazaki Manufacturing Company», Япония.
ИзготовительФирма «Okazaki Manufacturing Company», Япония
Адрес: 1-3, Gokodori 3-Chome Chou-ku
Телефакс: 81-78-251-8200,81-78-251-8210
E-mail: sales@okazaki-mfg.com
Web-сайт: www.okazaki-mfg.co.uk
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефакс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
