№2859 от 14.12.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 290840
О внесении изменений в сведения об утвержденном типе средства измерений 79371-20
Приказы по основной деятельности по агентству Вн. Приказ № 2859 от 14.12.2021
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2859
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений о методиках поверки
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
1. |
Аспираторы воздуха автоматические трехканальные |
АВА 3 |
79371-20 |
Общество с ограниченной ответственностью «НИКИ МЛТ+» (ООО «НИКИ МЛТ+»), г. Санкт-Петербург |
435-176-2020МП |
435-1762020МП с изменением №1 |
Общество с ограниченной ответственностью «НИКИ МЛТ+» (ООО «НИКИ МЛТ+»), г. Санкт- Петербург |
ФБУ «Тест-С.-Петербург», г. Санкт-Петербург |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2859
Лист № 1 Регистрационный № 79371-20 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аспираторы воздуха автоматические трехканальные АВА 3
Назначение средства измеренийАспиратор воздуха автоматический трехканальный АВА 3 (далее - аспиратор) предназначен для отбора взвешенных в воздухе частиц на фильтры АФА и измерений объемного расхода прокачанного воздуха.
Описание средства измеренийПринцип действия аспиратора заключается в прокачивании объема воздуха с заданным объёмным расходом (дм3/мин) через аналитические аэрозольные фильтры АФА ТУ95 1892-89.
Объём прокачиваемого через каждый канал воздуха определяется как произведение расхода воздуха в данном канале (дм3/мин) на время отбора (мин), измеренное секундомером.
Расход воздуха по каждому каналу аспиратора определяется путем измерения перепада давления на калиброванном сужающем устройстве (диафрагме), установленном в потоке воздуха каждого канала. Диапазон задания расхода воздуха определяется по индивидуальному для каждого прибора градуировочному графику зависимости расхода от перепада давления на сужающем устройстве, измеренного дифманометром-напоромером в Па. График зависимости расхода воздуха, приведенного к нормальным условиям, от перепада давления на диафрагме приложен к паспорту на аспиратор.
Аспиратор имеет три канала для одновременного отбора проб. Подключение дифманометра-напоромера к каналам осуществляется поочередно ручкой переключателя КАНАЛЫ.

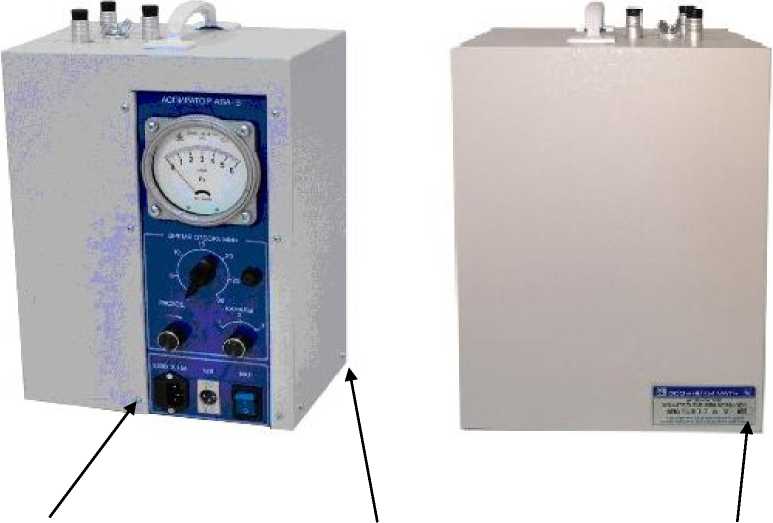

Внешний вид аспиратора представлен на рисунке 1.
Место нанесения Место пломбирования Место нанесения знака
знака поверки
утверждения типа
Рисунок 1 - Общий вид аспиратора АВА 3 Аспиратор работает в режиме ручного управления.
Аспиратор предназначен для работы во взрывобезопасных помещениях.
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы задания объемного расхода воздуха, при нормальных условиях (температуре +20 °С, давлении 760 мм рт.ст.), дм3/мин * |
От 40 до 160 |
|
Пределы допускаемой основной приведённой погрешности измерения расхода, (у) % |
±5 |
|
Максимальный суммарный расход воздуха через фильтры АФА при одновременной работе всех каналов, при любом типе питания, дм3/мин |
240 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры на каждые 10 °С от номинальной температуры +20 °С, в диапазоне от +5 до +40 °С |
±0,5 (Y) |
|
Диапазон времени отбора одного цикла, мин с перерывом между циклами, мин, не менее |
От 5 до 30 5 |
|
* Пределы задания расхода конкретного аспиратора по шкале дифманометра-напоромера указаны в графике в обязательном приложении к паспорту и руководству по эксплуатации | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Время работы в циклическом режиме, ч, не менее: | |
|
- от сети 220 В |
7 |
|
- от внешнего источника постоянного напряжения 12 В |
1 |
|
Количество каналов, шт. |
3 |
|
Максимальное число проб, отбираемых одновременно |
3 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
От +5 до +40 |
|
- относительная влажность, % (при температуре +25 °С), не более |
80 |
|
- атмосферное давление, кПа |
От 84,0 до 106,7 |
|
Габаритные размеры, мм, не более |
длина ширина высота |
|
261 200 407 | |
|
Масса, кг, не более |
7 |
|
Электрическое питание: | |
|
- от сети переменного тока, частотой (50 ± 1) Гц, В |
От 198 до 242 |
|
- от внешнего источника постоянного напряжения, В |
От 11,4 до 13,2 |
|
Потребляемая электрическая мощность, В^А, не более: | |
|
- от сети 220 В |
130 |
|
- от внешнего источника постоянного напряжения 12 В |
130 |
|
Сопротивление изоляции сетевых цепей, МОм, не менее |
7 |
|
Уровень звуковой мощности, дБА, не более |
70 |
|
Средняя наработка на отказ, ч |
6000 |
|
Средний срок службы, лет |
6 |
наносится на корпус аспиратора и способом компьютерной графики на титульный лист документа «Паспорт и руководство по эксплуатации».
Комплектность средств измеренийТаблица 3 - Комплектность аспиратора
|
Наименование |
Обозначение |
Количество, шт. |
|
Аспиратор воздуха автоматический трёхканальный АВА 3 |
ЕМИЮ.933050.040ТУ |
1 |
|
Запасные части: 1 Вставка плавкая 220 В, 3.15 А |
ОЮО.480.003ТУ |
1 |
|
2 Вставка плавкая 12 В, 15 А |
ОЮО.480.003ТУ |
1 |
|
Принадлежности: 1 Штанга |
ФМЛИ.305654.007 |
1 |
|
2 Держатель |
ФМЛИ.301524.002 |
1 |
|
3 Шнур соединительный 220 В |
НЭА4.860.005 |
1 |
|
4 Шнур соединительный 12 В |
НЭА4.860.005-01 |
1 |
|
Эксплуатационная документация: 1 Паспорт и руководство по эксплуатации |
ЕМИЮ.933050.040ПС | |
|
2 Методика поверки |
435-176-2020МП с изм. |
1 |
|
№1 |
1 |
Сведения о методах измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к аспиратору воздуха автоматическому трёхканальному АВА 3Приказ Росстандарта № 2825 от 29.12.2018 г. Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
ГОСТ Р 51945-2002 Аспираторы. Общие технические условия
ЕМИЮ.933050.040 ТУ Аспиратор воздуха автоматический трехканальный АВА 3. Технические условия
ИзготовительОбщество с ограниченной ответственностью «НИКИ МЛТ+» (ООО «НИКИ МЛТ+») ИНН 7802877737
Адрес: 194100, г. Санкт-Петербург, ул. Новолитовская, д. 15, лит. А Телефон/факс: 8 (812) 322-64-73
Web-сайт: www.niki-mlt.ru
E-mail: imitrenin@yandex.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»
(ФБУ «Тест-С.-Петербург»)
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75
Факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311484 от 03.02.2016 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
2859
14 декабря 2021 г.
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о методике поверки средств измерений согласно приложению к настоящему приказу.
-
2. Распространить действие методики поверки средств измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
собой.
-
4. Контроль за испол/ени^^^йздаяддавдагОйщляю за
хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Руководитель
А.П.Шалаев
Сертификат: 028BB28700A0AC3E9843FA50BS4F4O6F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
