министерство ПРОМЫШЛЕННОСТИ «торговли РОССИЙСКОЙ ФВДЕРАДИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Москва

О внесении изменений в описание типа на счетчики электрической энергии статические с функцией ограничения мощности ИНТЕГРА 101

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ОАО «НЛП «ИНТЕГРАЛ» от 20 октября 2015 г. № 00-14/268 приказываю:

• 1. Внести изменения в описание типа на счетчики электрической энергии статические с функцией ограничения мощности ИНТЕГРА 101, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60924-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.



  эп/

Заместитель Руководителя

Федерального агентства

Подлинжк электронного документа, подписанного хранится в системе электронного документооборота

Федерального агентства по техшнесксму регулироеанйю и метрологии.

Сертификат: 188A1B0002008D0118B6 Кому Выдан: Голубее Сергей Сергеевич

Изменения в описание типа на счетчики электрической энергии статические с функцией ограничения мощности ИНТЕГРА 101

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии статические с функцией ограничения мощности ИНТЕГРА 101 (далее счетчики) предназначены для измерения электрической активной энергии и активной мощности в однофазных двухпроводных цепях переменного тока частотой 50 Гц.

Принцип действия счетчиков основан на преобразовании входных сигналов тока и напряжения сети в последовательность импульсов, частота которых пропорциональна потребляемой электроэнергии.

Счетчик состоят из микроконтроллера, датчиков тока, напряжения и жидкокристаллического индикатора (далее ЖКИ). Микроконтроллер преобразует сигналы, поступающие на его входы от датчиков тока и напряжения в сигналы управления импульсным выходом, для обеспечения связи с энергонезависимыми устройствами и поддержания интерфейсных функций связи с внешними устройствами по последовательному каналу типа RS-485 или оптическому инфракрасному порту.

В качестве датчиков тока в счетчиках используется шунт, включенный последовательно в цепь тока. В качестве датчика напряжения используется схема с резистивным делителем.

Микроконтроллер собран на однокристальной микро-ЭВМ, с «прошитой» во внутреннем ПЗУ программой.

Внешний вид счетчика ИНТЕГРА 101 с закрытой клеммной крышкой приведён на рисунке 1.

Рисунок 1

Счетчики могут применяться автономно или в автоматизированных системах по сбору и учету информации о потребленной электроэнергии с заранее установленной программой и возможностью установки (коррекции) в счетчиках временных и сезонных тарифов. Контроль за потреблением электрической энергии может осуществляться автоматически при подключении счетчиков к информационным через RS-485 или оптический инфракрасный порт по цепям системы энергоучета.

Счетчики предназначены для установки на 3 винта (настенное крепление).

Счетчики предназначены для эксплуатации внутри закрытых помещений.

Структура условного обозначения ИНТЕГРА 101:

ИНТЕГРА - торговая марка счетчика;

1 - однофазный электрический счетчик;

0 - резерв;

1 - порядковый номер разработки (номер модели счетчика). Тарификация и архивы учтенной энергии

Счетчики ведут многотарифный учет энергии в четырех тарифных зонах. Тарификатор счетчиков использует расписание исключительных дней (праздничных и перенесенных). Счетчики ведут следующие архивы тарифицированной учтенной энергии:

• - значения учтенной активной энергии нарастающим итогом с момента изготовления по всем тарифам;

• - значения учтенной активной энергии на начало каждого месяца по всем тарифам в течение двадцати четырех месяцев.

Журналы

В энергонезависимой памяти счетчика хранится журнал событий, который содержит записи об изменениях состояния счетчика и его настроек. В таблица 1 приведен список разделов журнала событий.

Счетчики имеют ступенчатый выбор степени ограничения потребляемой мощности. Выбор степени ограничения выполняется при помощи программного обеспечения. Импульсный выход

В счетчиках функционирует изолированный импульсный выход.

Устройство индикации

Жидкокристаллический индикатор счетчика (ЖКИ), осуществляет индикацию:

• — текущего значения энергии по тарифам;

• — суммарного значения накопленной энергии по тарифам;

• — даты и времени;

—установленной ступени ограничения мощности и т.д.

Счетчики имеют кнопку для управления режимами индикации.

Счетчики обеспечивают отображение информации на ЖКИ в виде восьмиразрядных чисел, шесть старших разрядов дают показания в кВт ч, седьмой и восьмой разряды, отделенные точкой, указывают десятые и сотые доли кВт ч, соответственно.

Интерфейсы связи

Счетчики имеют независимые интерфейсы связи: оптический интерфейс и интерфейс RS-485 по ГОСТ Р МЭК 61107-2001, которые поддерживают ASCII символьный протокол.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения завода - изготовителя ПО «INTEGRACONFIG».

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой по команде оператора (четыре уровня доступа).

Встроенное программное обеспечение состоит из двух частей: метрологически значимой и сервисной.

Программное обеспечение:

• - производит обработку информации, поступающей от аппаратной части счётчика;

• - формирует массивы данных и сохраняет их в энергонезависимой памяти;

• - отображает измеренные значения на индикаторе;

• - формирует ответы на запросы, поступающие по интерфейсам связи;

Идентификационные признаки метрологически значимой части программного обеспечения прибора приведены в таблице 2:

Таблица 2

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчика и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.

Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломбы организации, осуществляющей поверку, пломбы ОТК завода - изготовителя.

После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации.

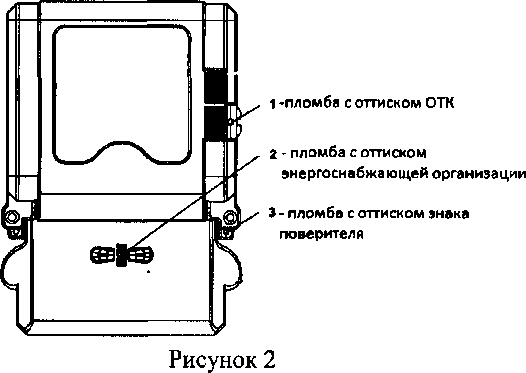

Схема пломбирования счетчика приведена на рисунке 2.

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблице 3.

Таблица 3

Знак утверждения типа наносится на панели счетчиков методом офсетной печати. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплект поставки приведен в таблице 4. Таблица 4

* Поставляется на партию счетчиков и по отдельному заказу организациям, проводящим поверку и эксплуатацию счетчиков.

осуществляется по документу «Счетчики электрической энергии статические с функцией ограничения мощности ИНТЕГРА 101. Методика поверки» НАЕЛ.411152.001-1 МП, утвержденному ФБУ «Нижегородский ЦСМ» 25 марта 2015 г.

Перечень эталонов, применяемых при поверке:

Установка автоматическая однофазная для поверки счётчиков электрической энергии НЕВ А-Т ест 6103 -Т:

• - номинальное напряжение 230 В;

• - диапазон токов (0,001 -100) А;

• - погрешность измерения активной энергии ± 0,15 %;

• - погрешность измерения тока и напряжения ± 0,2 %.

Сведения о методах измерений приведены в документе «Счетчики электрической энергии статические с функцией ограничения мощности ИНТЕГРА 101. Руководство по эксплуатации» НАЕЛ.411152.001 РЭ.

• 1. ГОСТ 31818.11 -2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

• 2.  ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

• 3.  ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования».

• 4.  ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».

• 5.  ТУ 4228-001-50157563-2015. Счетчики электрической энергии статические с функцией ограничения мощности ИНТЕГРА 101. Технические условия.

Открытое акционерное общество «НПП «Интеграл», ИНН 5010021993

Юридический адрес: 119034, г. Москва, ул. Пречистенка, д. 40/2, стр. 2 Фактический адрес: 141980, г. Дубна, Московская обл., ул. Приборостроителей д. 2 Тел./факс: (496) 217-03-83, электронная почта E-mail: ig@nppintegral.ru

Федеральное агентство по техническому регулированию и метрологии.

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»).

Аттестат аккредитации в области обеспечения единства измерений № 30011-13 по проведению испытаний средств измерений в целях утверждения типа действителен до 27.11.2018.

603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1.

Тел. (831) 428-78-78, факс (831) 428-57-48, электронная почта E-mail: mail@nncsm.ru.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии                                 С.С. Голубев

«     »               2015 г.
