Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «25» ноября 2019 г. № 2796

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы контроля промышленных выбросов автоматические CEMS-2000T, CEMS-2000A

Назначение средства измерений

Системы контроля промышленных выбросов автоматические CEMS-2000T, CEMS-2000A (далее - системы) предназначены для:

  • - непрерывных автоматических измерений объемной доли (массовой концентрации) загрязняющих веществ: диоксида серы (SO2), оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx) в пересчете на NO2, оксида углерода (СО), фтористого водорода (HF), хлористого водорода (HCl), метана (CH4), а также диоксида углерода (СО2), кислорода (О2) и паров воды (H2O), массовой концентрации взвешенных частиц и параметров газового потока (температуры, давления и скорости) в газовых средах в пылегазовых потоках стационарных источников загрязнения окружающей среды;

  • - сбора, обработки, визуализации, хранения полученных данных, представления полученных результатов в различных форматах;

  • - передачи информации на внешний удаленный компьютер (сервер).

Описание средства измерений

Принцип действия измерительных блоков, входящих в состав системы приведен в таблице 1.

Таблица 1 - Принцип действия измерительных блоков

Определяемая величина

Принцип действия

Наименование измерительного блока

Изготовитель

Объемная доля

SO2, NO, NO2, NOk

Оптический (УФ-спектроскопия)

Газоанализатор

ОМА-2000

Фирма «Focused

Photonics Inc.» («FPI Inc.»), КНР

Объемная доля

CO, СО2

Оптический (ИК-спектроскопия)

Объемная доля O2

Электрохимический

(на основе циркониевого датчика)

Объемная доля (массовая концентрация) HF, CH4, HCl, H2O

Спектроскопия однолинейного молекулярного излучения

Газоанализатор

LGA-4100, LGA-4500

Фирма «Focused

Photonics Inc.» («FPI Inc.»), КНР

Объемная доля

H2O

Теплопроводность

Измеритель влажности HMS-100

Фирма «Focused

Photonics Inc.» («FPI Inc.»), КНР

Массовая концентрация взвешенных частиц

Оптический (на основе рассеивания излучения)

Анализатор пыли

LDM-100

Фирма «Focused

Photonics Inc.»

(«FPI Inc.»), КНР

Оптико-абсорбционный

Пылеизмерители лазерные ЛПИ-05 1)

ООО НТЦ «Промприбор», г. Санкт-Петербург

Определяемая величина

Принцип действия

Наименование измерительного блока

Изготовитель

Платиновый термометр сопротивления (изменение сопротивления сплава в зависимости от температуры)

Измеритель параметров газового потока TPF-100

Фирма «Focused

Photonics Inc.» («FPI Inc.»), КНР

Продолжение таблицы 1

Определяемая величина

Принцип действия

Наименование измерительного блока

Изготовитель

Скорость газового потока

Метод измерения дифференциального давления (перепад давления)

Давление анализируемой среды

Пьезорезистивный датчик давления

Скорость газового потока, объем и объемный расход газов

Время прохождения ультразвуковых импульсов

Измерители скорости потока D-FL 200,

D-FL 220 2)

Фирма «DURAG GmbH»,

Германия

Скорость газового потока и объемный расход газов

Время перемещения локальных неоднородностей газового потока на определенном участке пути

Расходомеры

TriMeter®-Optic

моделей

TriMeter®-Optic-F

TriMeter®-Optic-W3)

Компания

«Optical Scientific, Inc. », США

  • 1) Регистрационный номер 47934-11;

  • 2) Регистрационный номер 53691-13;

  • 3) Регистрационный номер 70004-17.

Система состоит из газоаналитических измерительных каналов, канала измерения массовой концентрации взвешенных частиц и каналов измерений параметров газового потока.

Измерительный канал системы состоит из

  • - блока измерительного (газоанализатор, анализатор пыли, измеритель параметров газового потока, измеритель влажности, измеритель скорости газового потока);

  • - блока сбора и обработки данных DAS, в состав которого входит промышленный компьютер (ПК) с программным обеспечением (ПО) CEMS-2000 Software (на базе Windows OS).

В состав газоаналитических измерительных каналов (кроме газоанализатора LGA-4100) и канала измерения влажности входит система пробоотбора, включающая обогреваемый зонд с фильтрующим элементом и системой обратной продувки для отбора проб газов и обогреваемую линию транспортировки пробы. На всем участке транспортировки поддерживается заданная температура, не ниже плюс 120°С, для предотвращения образования конденсата и кислот.

Газоанализатор ОМА-2000 и измеритель влажности HMS-100 размещаются в специализированном шкафу. Газоанализатор LGA-4100, анализатор пыли LDM-100 (или пылеизмеритель лазерный ЛПИ-05), измеритель параметров газового потока TPF-100 (измерители D-FL 200, D-FL 220 или TriMeter®-Optic моделей TriMeter®-Optic-F, TriMeter®-Optic-W) монтируются на источнике выбросов. Газоанализатор LGA-4500 может устанавливаться отдельно, параллельно или последовательно с газоанализатором ОМА, может иметь открытое исполнение либо размещаться в специализированном шкафу.

Газоанализатор ОМА-2000 измеряет концентрации SO2, NO и NO2 в горячей пробе (метод горячей экстракции). Далее проба поступает в холодильник, где конденсируется и удаляется влага и понижается температура пробы. Затем осушенная проба подается в ИК-ячейку газоанализатора OMA-2000, где происходит измерение концентраций СО и CO2 (метод холодной экстракции).

Газоанализатор LGA-4500 применяется с системой пробоотбора, входящей в комплект поставки прибора, либо подключается (последовательно или параллельно) к пробоотборной линии системы CEMS-2000T или CEMS-2000A. LGA-4500 состоит из блоков излучателя, приемника и обогреваемой либо необогреваемой измерительной ячейки.

Зонд анализатора влажности HMS-100 монтируется в обогреваемом боксе шкафа системы, контролер анализатора - в шкафу системы.

Расходомеры TriMeter®-Optic моделей TriMeter®-Optic-F, TriMeter®-Optic-W отличаются диапазоном измерений скорости потока, чувствительностью к загрязнениям измеряемой среды и различным конструктивным исполнением (для настенного или стоечного монтажа).

Измеритель параметров газового потока TPF-100 выпускается в двух исполнениях: со встроенным боксом или с внешним боксом, в зависимости от условий монтажа.

Система выполняет следующие основные функции:

  • - принудительный отбор пробы отходящих газов с помощью обогреваемого зонда;

  • - очистка пробы от механических загрязнений с помощью первичного фильтра, установленного в пробоотборном зонде и вторичными фильтрами тонкой очистки, установленными в специализированных шкафах;

  • - транспортировка пробы с помощью обогреваемой линии с автоматическим контролем температуры;

  • - измерение температуры, давления, скорости газового потока и массовой концентрации взвешенных частиц непосредственно в дымовой трубе;

  • - приведение результатов измерений к нормальным условиям (0 °С и 101,3 кПа);

  • - усреднение результатов измерений за определенный интервал времени (например, за 20 мин);

  • - расчет массового выброса загрязняющих веществ в атмосферу в г/с, кг/ч или т/год,

  • - сбор, хранение, архивирование и передача данных.

Система имеет следующие выходные сигналы:

  • - показания, выводимые на дисплей газоанализаторов;

  • - показания, выводимые на монитор ПК системы;

  • - аналоговые выходы по току (от 4 до 20 мА);

  • - цифровые выходы RS-232, RS-485, USB, LAN, RS-232/GPRS.

Общий вид системы, место пломбирования от несанкционированного доступа, место нанесения знака поверки, СИ, входящих в состав системы, и ПО на дисплее ПК показаны на

Приказ Росстандарта №2796 от 25.11.2019, https://oei-analitika.ru
Приказ Росстандарта №2796 от 25.11.2019, https://oei-analitika.ru

Место пломбирования

Место для нанесения знака поверки

рисунках 1 - 12.

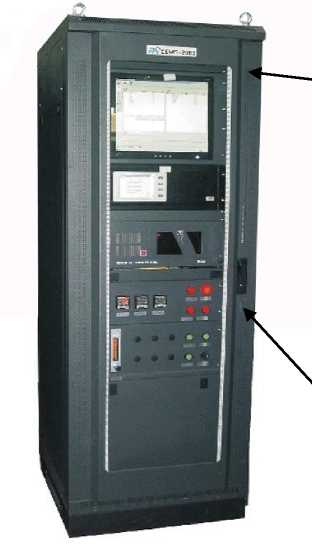

Рисунок 1 - Общий вид шкафа системы

Приказ Росстандарта №2796 от 25.11.2019, https://oei-analitika.ru

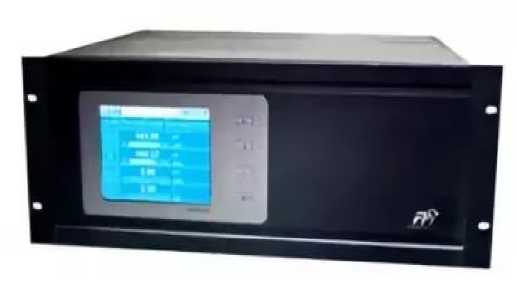

Рисунок 2 - Общий вид газоанализатора

ОМА-2000

Приказ Росстандарта №2796 от 25.11.2019, https://oei-analitika.ru

Рисунок 3 - Общий вид газоанализатора модели LGA-4100

Приказ Росстандарта №2796 от 25.11.2019, https://oei-analitika.ru

Рисунок 4 - Общий вид газоанализатора модели LGA-4500 с необогреваемой ячейкой

Приказ Росстандарта №2796 от 25.11.2019, https://oei-analitika.ru

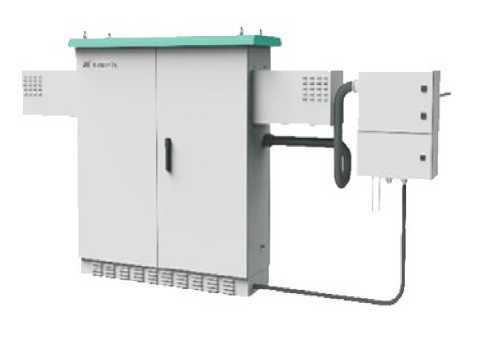

Рисунок 5 - Общий вид шкафа с газоанализатором модели LGA-4500 с обогреваемой ячейкой.

Приказ Росстандарта №2796 от 25.11.2019, https://oei-analitika.ru

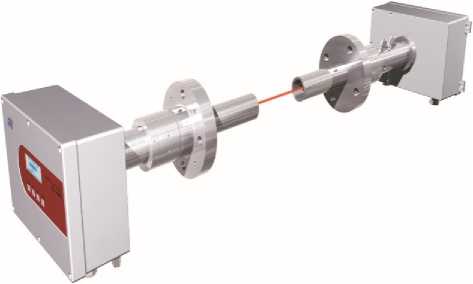

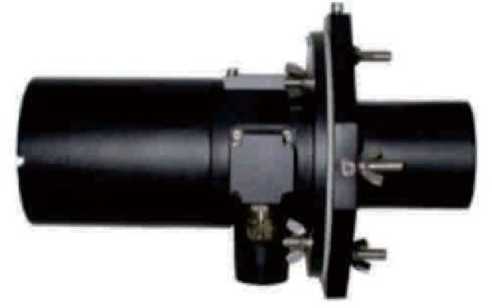

Рисунок 6 - Общий вид анализатора LDM-100

Приказ Росстандарта №2796 от 25.11.2019, https://oei-analitika.ru

Рисунок 7 - Общий вид пылеизмерителя

лазерного ЛПИ-05

Приказ Росстандарта №2796 от 25.11.2019, https://oei-analitika.ru
Приказ Росстандарта №2796 от 25.11.2019, https://oei-analitika.ru

а) б)

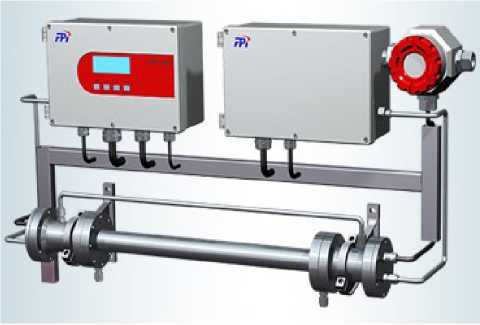

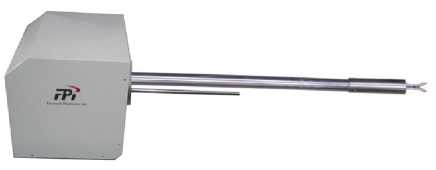

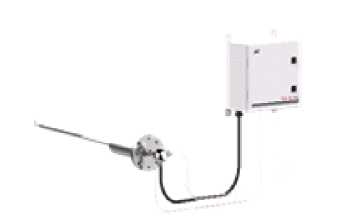

Рисунок 8 - Общий вид измерителя параметров газового потока TPF-100

а) со встроенным боксом; б) с внешним боксом

Приказ Росстандарта №2796 от 25.11.2019, https://oei-analitika.ru

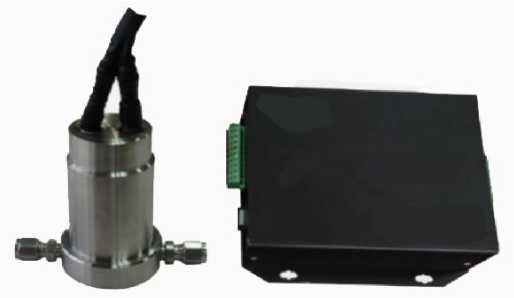

Рисунок 9 - Общий вид анализатора влажности HMS-100

Приказ Росстандарта №2796 от 25.11.2019, https://oei-analitika.ru
Приказ Росстандарта №2796 от 25.11.2019, https://oei-analitika.ru

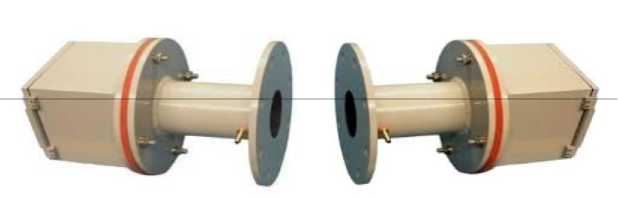

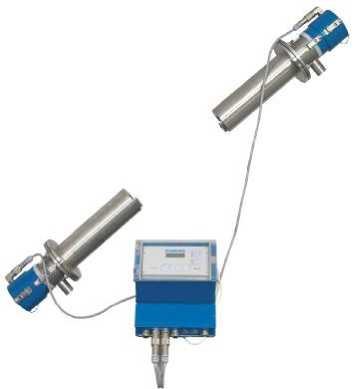

Рисунок 11 - Общий вид измерителя скорости потока D-FL 200

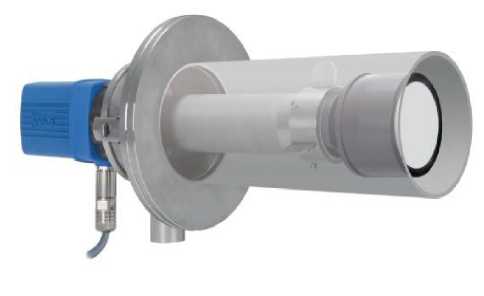

Рисунок 10 - Общий вид измерителя скорости потока D-FL 220

Приказ Росстандарта №2796 от 25.11.2019, https://oei-analitika.ru

Излучатель

Приемник

Приказ Росстандарта №2796 от 25.11.2019, https://oei-analitika.ru

а)

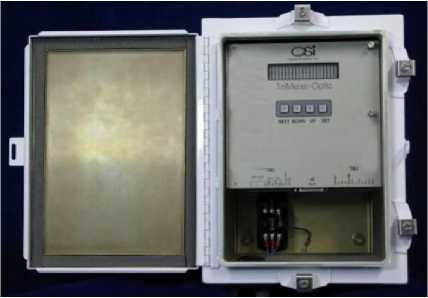

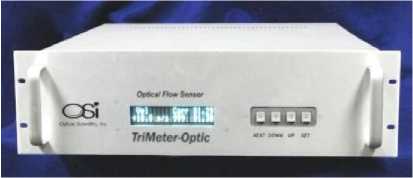

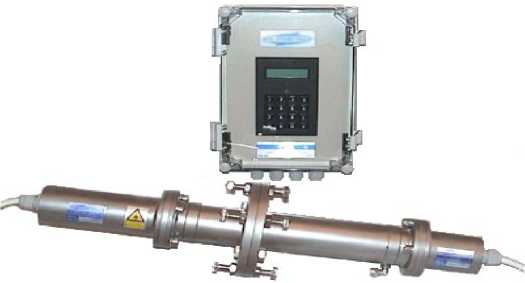

Рисунок 12 - Общий вид расходомеров TriMeter®-Optic моделей TriMeter®-Optic-F, TriMeter®-Optic-W с вычислительным блоком а) настенный монтаж; б) стоечный монтаж

Приказ Росстандарта №2796 от 25.11.2019, https://oei-analitika.ru

б)

Программное обеспечение

Программное обеспечение (ПО) систем CEMS-2000Т и CEMS-2000А может быть разделено на два уровня:

  • - уровень встроенного ПО измерительных блоков системы (газоанализаторов, анализаторов пыли, измерителя влажности и параметров газового потока);

  • - диспетчерский уровень - автономное ПО CEMS-2000.

Встроенное ПО измерительных блоков системы специально разработано изготовителями соответствующих СИ и обеспечивает передачу измерительной информации в блок сбора и обработки данных DAS системы.

Встроенное ПО газоанализаторов ОМА-2000 выполняет следующие функции:

  • - расчет объемной и массовой концентраций определяемых компонентов, включая усреднение показаний за заданный интервал времени;

  • - расчет абсолютной влажности (% об.), измеренной с помощью емкостного датчика относительной влажности и температуры, включая усреднение показаний за заданный интервал времени;

  • - расчет скорости потока, давление и температуры, включая усреднение показаний за заданный интервал времени;

  • - передачу результатов измерений через интерфейс RS-232, RS-485;

  • - передачу аварийных и предупредительных сигналов при помощи релейных выходов;

  • - контроль целостности программных кодов ПО, настроечных и калибровочных констант;

  • - контроль общих неисправностей (связь, конфигурация).

Программное обеспечение газоанализаторов ОМА-2000 имеет защиту от несанкционированного доступа и оперирования, защита осуществляется путем запроса пароля у пользователя.

Уровень защиты - «средний» по Р 50.2.077-2014.

Идентификационные данные ПО газоанализаторов ОМА-2000 приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО газоанализаторов ОМА-2000

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

OMA-2000

Номер версии (идентификационный номер) ПО

не ниже

OMA2000.P003. V05A.004

Цифровой идентификатор ПО (алгоритм)

-

Встроенное ПО газоанализаторов LGA-4100, LGA-4500 выполняет следующие функции:

  • - расчет объемной и массовой концентраций определяемых компонентов;

  • - передачу результатов измерений через токовые выходы (от 4 до 20) мА;

  • - передачу результатов измерений через интерфейс RS-232, RS-485;

  • - передачу аварийных и предупредительных сигналов при помощи релейных выходов;

  • - контроль целостности программных кодов ПО, настроечных и калибровочных констант;

  • - контроль общих неисправностей (связь, конфигурация).

ПО газоанализаторов LGA-4100, LGA-4500 имеет защиту от несанкционированного доступа и оперирования, защита осуществляется путем запроса пароля у пользователя.

Уровень защиты - «средний» по Р 50.2.077-2014.

Идентификационные данные ПО газоанализаторов LGA-4100, LGA-4500 приведены в таблицах 3 и 4.

Таблица 3 - Идентификационные данные ПО газоанализаторов LGA-4100

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

LGA-4100

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО (алгоритм)

-

Таблица 4 - Идентификационные данные ПО газоанализаторов LGA-4500

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

LGA-4500

Номер версии (идентификационный номер) Х) ПО

не ниже 1.0

Цифровой идентификатор ПО (алгоритм)

-

Анализаторы пыли LDM-100 имеют:

  • - встроенное ПО;

  • - автономное ПО.

Встроенное ПО анализаторов пыли LDM-100 выполняет следующие функции:

  • - расчет массовой концентраций пыли;

  • - передачу результатов измерений через токовые выходы (от 4 до 20) мА;

  • - передачу результатов измерений через интерфейс RS-485;

  • - контроль целостности программных кодов ПО, настроечных и калибровочных констант;

  • - контроль общих неисправностей (связь, конфигурация).

Встроенное ПО анализаторов пыли LDM-100 имеет защиту от несанкционированного доступа и оперирования.

Уровень защиты - «средний» по Р 50.2.077-2014.

Лист № 8

Всего листов 23 Автономное ПО базируется на операционной системе Microsoft Windows и осуществляет следующие функции:

  • - управление работой анализаторов;

  • - функция приёма данных от анализаторов;

  • - настройка и калибровка анализаторов (ввод калибровочных констант);

  • - отображение результатов измерений на экран персонального компьютера (ПК);

  • - просмотр параметров анализаторов (в том числе версии встроенного ПО).

Автономное ПО анализаторов пыли LDM-100 имеет защиту от несанкционированного доступа и оперирования, защита осуществляется путем запроса пароля у пользователя.

Уровень защиты - «средний» по Р 50.2.077-2014.

Идентификационные данные ПО анализаторов пыли LDM-100 приведены в таблице 5.

Таблица 5 - Идентификационные данные автономного ПО анализаторов пыли LDM-100

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) Х) ПО

не ниже 2.0

Цифровой идентификатор ПО(алгоритм)

-

Анализаторы влажности HMS-100 имеют:

  • - встроенное ПО;

  • - автономное ПО.

Встроенное ПО анализаторов влажности HMS-100 выполняет следующие функции:

  • - расчет объемной концентраций определяемых компонентов;

  • - передачу результатов измерений через токовые выходы (от 4 до 20) мА;

  • - передачу результатов измерений через интерфейс RS-485;

  • - контроль целостности программных кодов ПО, настроечных и калибровочных констант;

  • - контроль общих неисправностей (связь, конфигурация).

Встроенное ПО анализаторов влажности HMS-100 имеет защиту от несанкционированного доступа и оперирования, защита осуществляется путем запроса пароля у пользователя.

Уровень защиты - «средний» по Р 50.2.077-2014.

Автономное ПО базируется на операционной системе Microsoft Windows и осуществляет следующие функции:

  • - управление работой анализаторов;

  • - функция приёма данных от анализаторов;

  • - настройка и калибровка анализаторов (ввод калибровочных констант);

  • - отображение результатов измерений на экран персонального компьютера (ПК);

  • - просмотр параметров анализаторов (в том числе версии встроенного ПО).

К метрологически значимой части ПО относится файл «O2_H2O_Monitor.exe».

Автономное ПО анализаторов влажности HMS-100 имеет защиту от несанкционированного доступа и оперирования, защита осуществляется путем запроса пароля у пользователя.

Уровень защиты - «средний» по Р 50.2.077-2014.

Идентификационные данные ПО анализаторов влажности HMS-100 приведены в таблице 6.

Таблица 6 - Идентификационные данные ПО анализато

ра HMS-100

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО(алгоритм)

-

Встроенное ПО измерителей параметров газового потока TPF-100 выполняет следующие функции:

  • - расчет измеренных значений давления, температуры, скорости газового потока (по разности давления);

  • - отображение измеренных данных;

  • - передачу результатов измерений через интерфейс (от 4 до 20) мА;

  • - контроль целостности программных кодов ПО, настроечных и калибровочных констант;

  • - контроль общих неисправностей (связь, конфигурация).

ПО измерителей TPF-100 имеет защиту от несанкционированного доступа и оперирования, защита осуществляется путем запроса пароля у пользователя.

Уровень защиты - «средний» по Р 50.2.077-2014.

Идентификационные данные ПО измерителя параметров газового потока TPF-100 приведены в таблице 7.

Таблица 7 - Идентификационные данные ПО измерителя параметров газового потока TPF-100

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО(алгоритм)

-

Встроенное ПО пылеизмерителей лазерных ЛПИ-05 выполняет следующие функции:

  • - расчёт массовой концентраций пыли;

  • - передачу результатов измерений через токовые выходы (от 4 до 20) мА;

  • - контроль целостности программных кодов ПО, настроечных и калибровочных констант;

  • - контроль общих неисправностей (связь, конфигурация).

ПО пылеизмерителей лазерных ЛПИ-05 имеет защиту от несанкционированного доступа и оперирования, защита осуществляется путем запроса пароля у пользователя.

Уровень защиты - «средний» по Р 50.2.077-2014.

Идентификационные данные ПО пылеизмерителей лазерных ЛПИ-05 приведены в таблице 8.

Таблица 8 - Идентификационные данные ПО пылеизмерителей лазерных Л11И-05

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЛИИ «LPI05 3 O.hex»

Номер    версии    (идентификационный

номер)1)1 ПО

не ниже 3.00

Цифровой идентификатор ПО (алгоритм)

0be883c33a2aee947c566afOb5c642b4 (MD5)

Х) Номер версии ПО должен быть не ниже указанного в таблице

Встроенное ПО измерителей скорости потока D-FL-200 и D-FL-220 выполняет следующие функции: сбор, сохранение и удаление данных из памяти измерителей; расчет объемного расхода и объема газа.

ПО измерителей имеет защиту от несанкционированного доступа и оперирования, защита осуществляется путем запроса пароля у пользователя.

Уровень защиты - «средний» по Р 50.2.077-2014.

Идентификационные данные ПО измерителей скорости потока D-FL-200 и D-FL-220 приведены в таблице 9.

Таблица 9 - Идентификационные данные ПО измерителей скорости потока D-FL-200 и D-FL-220

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

D-FL 200

D-FL 220

Номер версии (идентификационный номер) 1)

ПО

Rev. 2.2

V01.05R(0021)

Цифровой идентификатор ПО (алгоритм)

8C3A 2)

B15277B2 (CRC)

  • 1) Номер версии ПО должен быть не ниже указанного в таблице.

  • 2) Расчет контрольной суммы осуществляется простым последовательным сложением всех битов кода и затем последние 16 значащих бит суммы (4 шестнадцатеричных числа) принимаются в качестве контрольной суммы

Автономное ПО CEMS-2000, разработанное фирмой-изготовителем осуществляет функции:

  • - расчёт объемной и массовой концентраций определяемых компонентов;

  • - пересчёт концентраций, выраженных в объемных долях в массовые концентрации (с использованием информации о температуре и давлении пробы в источнике выбросов);

  • - приведение результатов измерений массовой концентрации определяемых компонентов и расхода дымовых газов к нормальным условиям;

  • - расчёт массовых выбросов загрязняющих веществ в атмосферу (валовые выбросы) в г/с, кг/ч или тонн/год,

  • - расчёт общего объема выбросов загрязняющих веществ в атмосферу,

  • - пересчёт концентраций на сухой газ и/или на заданное значение концентрации кислорода;

  • - отображение результатов измерений на мониторе компьютера в цифровом и графическом виде;

  • - передачу результатов измерений через токовые выходы (от 4 до 20) мА;

  • - передачу результатов измерений через интерфейс RS-232, RS-485, RS-232/GPRS, LAN;

  • - передачу аварийных и предупредительных сигналов при помощи релейных выходов;

  • - контроль целостности программных кодов ПО, настроечных и калибровочных констант;

  • - контроль общих неисправностей (связь, конфигурация);

  • - архивация измерений;

  • - контроль внешней связи.

Система имеет защиту автономного ПО от преднамеренных или непреднамеренных изменений.

Уровень защиты - «средний» по Р 50.2.077-2014.

Влияние автономного прикладного ПО CEMS-2000 учтено при нормировании метрологических характеристик системы CEMS-2000T и CEMS-2000A.

Идентификационные данные автономного ПО CEMS-2000 приведены в таблице 10.

Таблица 10 - Идентификационные данные автономного ПО CEMS-2000

Идентификационные данные (признаки)

Значение

Cems2000B.exe

Cems2KSetupWizard.exe

Идентификационное наименование ПО

CEMS-2000B

-

Номер          версии

(идентификационный номер) ПО 1)

CEMS2000B.P002.V01B.028R

-

Цифровой идентификатор ПО (алгоритм)

F2BCF3C8EDB3C0D7C6DFFE5

BEAD188F0 (MD5)

файл Cems2000B.exe

CCFE1F26FF1D3396E0FFCC5BC

BD20F5 (MD5)

файл Cems2KSetupWizard.exe

1) Номер версии ПО должен быть не ниже указанного в таблице

Встроенное ПО расходомеров TriMeter®-Optic моделей TriMeter®-Optic-F, TriMeter®-Optic-W выполняет следующие функции: сбор, сохранение и удаление данных из памяти измерителей; расчет объемного расхода и объема газа.

ПО измерителей имеет защиту от несанкционированного доступа и оперирования, защита осуществляется путем запроса пароля у пользователя.

Уровень защиты - «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО расходомеров TriMeter®-Optic моделей TriMeter®-Optic-F, TriMeter®-Optic-W приведены в таблице 11.

Таблица 11 - Идентификационные данные ПО расходомеров TriMeter®-Optic моделей TriMeter®-Optic-F, TriMeter®-Optic-W

Идентификационные данные (признаки)

Значения

прошивка микропроцессора фотоприемника

прошивка микропроцессора блока вычислительного

Идентификационное наименование ПО

Optical Flow System (OFS)

OFS upper processor (OFSUP)

Digital Signal Processor OFSdigital module (DSP OFSDM)

Номер версии (идентификационный номер) ПО 1)

015Q

Не ниже 62S 04/06/2012

Часть номера версии, задаваемая календарной датой в формате мм/дд/гггг

Метрологические и технические характеристики

Таблица 12 - Метрологические характеристики газоаналитических измерительных каналов

Измеритель ный канал (определяемый компонент)

Наименов ание измерительного блока

Диапазо н показани й объемной доли, -1 млн (ppm) или %

Диапазон измерений объемной доли компонента

Пределы допускаемой основной погрешности

Назначение

млн-1 (ppm)

% (об.)

приведенной,

Y, %

относительной,

6, %

Диоксид серы (SO2)

ОМА-

2000

от 0 до

500

от 0 до 50 включ.

-

±8

-

Примечание

1,2

св. 50 до 500

-

-

±8

от 0 до

1000

от 0 до 100 включ.

-

±8

-

св. 100 до

1000

-

-

±8

от 0 до

5000

от 0 до 1000 включ.

-

±6

-

св. 1000 до

5000

-

-

±6

Оксид азота (NO)

от 0 до

1000

от 0 до 100 включ.

-

±8

-

Примечание

1,2

св. 100 до

1000

-

-

±8

от 0 до

3000

от 0 до 1000 включ.

-

±6

-

св. 1000 до

3000

-

-

±6

Диоксид азота (NO2)

от 0 до

1000

от 0 до 100 включ.

-

±8

-

Примечание

1,2

св. 100 до

1000

-

-

±8

Сумма оксидов азота (NOx) в пересчете на NO2

от 0 до

1000

от 0 до 100 включ.

-

±8

-

Примечание

1,2

св. 100 до

1000

-

-

±8

от 0 до

3000

от 0 до 1000 включ.

-

±6

-

св. 1000 до

3000

-

-

±6

Измерите льный канал (определяемый компонент)

Наимено вание измерительного блока

Диапазон показаний объемной доли, -1 млн (ppm) или %

Диапазон измерений объемной доли компонента

Пределы допускаемой основной погрешности

Назначение

млн-1 (ppm)

% (об.)

приведенной

, Y, %

относительной,

6, %

Оксид углерода

(СО)

ОМА-

2000

от 0 до

500

от 0 до 50 включ.

-

±5

-

Примечание

1

св. 50 до 500

-

-

±5

от 0 до 1000

от 0 до 100 включ.

-

±5

-

св. 100 до

1000

-

-

±5

от 0 до 5000

от 0 до 1000 включ.

-

±5

-

св. 1000 до

5000

-

-

±5

от 0 до 1,2 %

-

от 0 до 0,5 включ.

±3

-

Примечание

2

св. 0,5 до 1,2

-

±3

Диоксид углерода

(CO2)

от 0 до 1 %

-

от 0 до 0,1 включ.

±6

-

Примечание

1,2

-

св. 0,1 до 1

-

±6

от 0 до 20 %

-

от 0 до 5 включ.

±5

-

-

св. 5 до

20

-

±5

Кислород

2)

от 0 до 30 %

-

от 0 до 5

±5

-

Примечание

1,2

-

св. 5 до

30

-

±5

Фтористый

водород (HF)

LGA-4100

LGA-4500

от 0 до 100

от 0 до 20 включ.

-

±15

-

Примечание

2

св. 20 до 100

-

-

±15

от 0 до 500

от 0 до 100 включ.

-

±10

-

Примечание

2

св. 100 до

500

-

-

±10

Измеритель ный канал (определяемый компонент)

Наименов ание измерительного блока

Диапазон показаний объемной доли, -1 млн

(ppm) или %

Диапазон измерений объемной доли компонента

Пределы допускаемой основной погрешности

Назначение

млн-1 (ppm)

% (об.)

приведенной,

Y, %

относительной,

6, %

Метан

(CH4)

от 0 до 100

от 0 до 20 включ.

-

±15

-

Примечание

1

св. 20 до 100

-

-

±15

от 0 до 500

от 0 до 100 включ.

-

±10

-

св. 100 до

500

-

-

±10

Хлористый водород (HCl)

LGA-4100,

LGA-4500

от 0 до 100

от 0 до 20 включ.

-

±15

-

Примечание 1

св. 20 до 100

-

-

±15

от 0 до 500

от 0 до 100 включ.

-

±10

-

св. 100 до 500

-

-

±10

Пары воды (H2O)

LGA-4100,

LGA-4500,

HMS-100 5

от 0 до 40 %

-

от 0 до 10 включ.

±10

-

Примечание

1,2

-

св. 10 до

40

-

±10

  • 1) Контроль выбросов топливо-сжигающих установок для энергетики, черной и цветной металлургии, цементного производства, а также мусоросжигающих установок (CEMS-2000Т) при условии, если состав и концентрации определяемых компонентов в анализируемом газе соответствуют указанным в таблице.

  • 2) Контроль выбросов алюминиевого производства (CEMS-2000А).

  • 3) Пересчет объемной доли (млн-1) в массовую концентрацию компонента (мг/м3) проводится с приведением к температуре 0оС и давлению 760 мм рт. ст. в соответствии с требованиями РД 52.04.186-89.

  • 4) Диапазоны измерений и измеряемые компоненты определяются при заказе. При заказе диапазона измерений с верхним значением, отличным от приведенных в таблице, выбирают диапазон измерений, включающий это верхнее значение.

  • 5)  Перекрестная чувствительность анализатора HMS-100 к влиянию COкомпенсирована введением поправочных коэффициентов в ПО СЕМS-2000.

  • 6) Сумма оксидов азота (NOx) в пересчете на NO2 - расчетная величина.

Таблица 13 - Метрологические характеристики измерительных блоков (газоаналитических)

Наименование характеристики

Значение

Номинальная цена единицы наименьшего разряда в диапазонах:

от 0,000 до 9,999 млн-1 (ppm), мг/м3, % (об.)

0,001

от 10,00 до 99,99 млн-1 (ppm), мг/м3, % (об.)

0,01

от 100,0 до 999,9 млн-1 (ppm), мг/м3

0,1

от 1000 до 10 000 млн-1 (ppm), мг/м3

1

Предел допускаемой вариации показаний для газовых каналов, в долях от предела допускаемой основной погрешности

0,5

Наименование характеристики

Значение

Предел допускаемого изменения показаний для газовых каналов за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности для газовых каналов при изменении температуры окружающей среды на каждые 10 оС от номинального значения температуры 20 оС в пределах рабочих условий, в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной суммарной погрешности для газовых каналов от влияния неизмеряемых компонентов в анализируемой газовой среде, в долях от пределов допускаемой основной погрешности

±0,5

Нормальные условия измерений:

о

диапазон температуры окружающего воздуха, С

диапазон относительной влажности окружающего воздуха, %, не более диапазон атмосферного давления, кПа

от +15 до +25

80 от 84 до 106,7

Таблица 14 - Диапазоны измерений и пределы допускаемой относительной (приведенной) погрешности измерительных каналов системы в условиях эксплуатации (в соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г)

Измерительн ый канал (определяемый компонент)

Диапазоны измерений объемной доли, млн-1 (ppm)

Диапазоны измерений массовой концентрации, мг/м3

Пределы допускаемой приведенной погрешности, у, %

Пределы допускаемой относительной погрешности, 6, %

Диоксид серы (SO2)

от 0 до 30 включ.

от 0 до 85 включ.

±25

-

св. 30 до 500

св. 85 до 1430

-

±(25,7-0,0086^С1))

от 0 до 50 включ.

от 0 до 140 включ.

±25

-

св. 50 до 1000

св. 140 до 2900

-

±(25,2-0,004 •С)

от 0 до 430 включ.

от 0 до 1230 включ.

±25

-

св. 430 до 5000

св. 1230 до 14000

-

±(26,3-0,0011 •С)

Оксид азота (NO)

от 0 до 50 включ.

от 0 до 65 включ.

±25

-

св. 50 до 1000

св. 65 до 1300

-

±(25,6-0,009 •С)

от 0 до 430 включ.

от 0 до 570 включ.

±25

-

св. 430 до 3000

св. 570 до 4000

-

±(27,4-0,0041 •С)

Диоксид азота (NO2)

от 0 до 50 включ.

от 0 до 100 включ.

±25

-

св. 50 до 1000

св. 100 до 2000

-

±(25,6-0,006 •С)

Сумма оксидов азота (N Ох) в пересчете на

NO2

от 0 до 50 включ.

от 0 до 100 включ.

±25

-

св. 50 до 1000

св. 100 до 2000

-

±(25,6-0,006 •С)

от 0 до 430 включ.

от 0 до 880 включ.

±25

-

св. 430 до 3000

св. 880 до 6000

-

±(27,4-0,0028 •С)

Измерительн ый канал (определяемый компонент)

Диапазоны измерений объемной доли, млн-1 (ppm)

Диапазоны измерений массовой концентрации, мг/м3

Пределы допускаемой приведенной погрешности, у, %

Пределы допускаемой относительной погрешности, 6, %

Оксид углерода

(СО)

от 0 до 20 включ.

от 0 до 25 включ.

±25

-

св. 20 до 500

св. 25 до 625

-

±(25,7-0,026 •С)

от 0 до 40 включ.

от 0 до 50 включ.

±25

-

св. 40 до 1000

св. 50 до 1250

-

±(25,7-0,013 •С)

от 0 до 380 включ.

от 0 до 475 включ.

±25

-

св. 380 до 5000

св. 475 до 6250

-

±(26,3-0,0027 •С)

от 0 до 1440 включ.

от 0 до 1800 включ.

±25

-

св. 1440 до 12000

св.1800 до 15000

-

±(27,4-0,0013 •С)

Фтористый водород (HF)

от 0 до 20 включ.

от 0 до 18 включ.

±25

-

св. 20 до 100

св. 18 до 90

-

±25

от 0 до 65 включ.

от 0 до 55 включ.

±25

-

св. 65 до 500

св. 55 до 445

-

±(26,3-0,022 •С)

Метан (CH4)

от 0 до 20 включ.

от 0 до 14 включ.

±25

-

св. 20 до 100

св. 14 до 70

-

±25

от 0 до 65 включ.

от 0 до 45 включ.

±25

-

св. 65 до 500

св. 45 до 360

-

±(26,2-0,027 •С)

Хлористый водород (HCl)

от 0 до 20 включ.

от 0 до 32 включ.

±25

-

св. 20 до 100

св. 32 до 162

-

±25

от 0 до 65 включ.

от 0 до 105 включ.

±25

-

св. 65 до 500

св. 105 до 815

-

±(26,3-0,012-С)

1) С - измеренное значение массовой концентрации, мг/м3.

Таблица 15 - Метрологические характеристики для канала измерений массовой концентрации взвешенных частиц

Наименование характеристики

Значение

ЛПИ-05

LDM-100

Диапазон измерений массовой концентрации

взвешенных частиц_________________________________от 0,02 до 10 г/м3 от 1,0 до 500 мг/м3

Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных частиц,1) %

±20

±20

Диапазон измерений спектрального коэффициента направленного пропускания, % Т 2)

от 0,5 до 95

Пределы допускаемой приведенной погрешности спектрального коэффициента направленного пропускания, %

±2

  • 1) Результаты измерений представляются в единицах массовой концентрации пыли (мг/м3) после проведения градуировки на месте эксплуатации с целью определения поправочного коэффициента (например, в соответствии с ГОСТ Р ИСО 9096-2006 «Выбросы стационарных источников. Определение массовой концентрации твёрдых частиц ручным гравиметрическим методом»)

  • 2) Т - спектральный коэффициент направленного пропускания.

Таблица 16 - Метрологические характеристики для каналов параметров газового потока в рабочих условиях эксплуатации (измеритель параметров газового потока TPF-100)

Наименование характеристики

Единицы измерений

Диапазон измерений

Пределы допускаемой абсолютной погрешности

Температура газовой пробы

оС

от 0 до +2501) от 0 до +4002)

±2,0

±2,0

Давление

кПа

от -10 до 10

±0,2

Скорость потока

м/с

от 4 до 35

±1,0

1) Допускается использовать линию отбора пробы, содержащую фторопластовые трубки;

2) Необходимо использовать линию отбора пробы, нержавеющей стали

содержащую трубки из

Таблица 17 - Метрологические характеристики для канала скорости газового потока в рабочих

условиях (измерители скорости потока D-FL 200, D-F'

L 220)

Наименование характеристики

Значение

D-FL 200

D-FL 220

Диапазон измерений скорости газового потока в

рабочих условиях, м/с

Пределы допускаемой приведенной погрешности измерений скорости потока и объемного расхода газа в рабочих условиях, %

±31)

±31)

Диапазон измерений объемного расхода газа в рабочих условиях (в зависимости от диаметра условного прохода трубопровода)2), м3

от 0 до 5406

от 0 до 5-106

Внутренний диаметр газохода, (измерительная база), м

от 0,7 до 11

от 0,5 до 15

Температура измеряемого газа, °С

от 0 до +300

от - 20 до +300

  • 1) Пределы допускаемой приведенной к наибольшему значению скорости воздушного потока или объемного расхода, указанного в паспорте, погрешности измерения скорости воздушного потока или объемного расхода в рабочих условиях;

  • 2) Рсчетная величина.

Таблица 18 - Метрологические характеристики для канала скорости газового потока в рабочих условиях (расходомеры TriMeter®-Optic моделей TriMeter®-Optic-F, TriMeter®-Optic-W)

Наименование характеристики

Значение

Модель расходомера

TriMeter®-Optic-W

TriMeter®-Optic-F

Диапазон измерений скорости потока V, м/с

от 0,1 до 40

от 0,1 до 100

Диапазон измерений объемного расхода 3

в рабочих условиях, Q, м /ч

от S^Vmin до SVmax, где

S - площадь трубопровода, м2

Vmin и Vmax - нижний и верхний пределы измерений скорости, соответственно, м/ч

Пределы допускаемой относительной погрешности измерений скорости потока в рабочих условиях, 6v, %

±2 (при V > 0,5 м/с) ±1/V (при V < 0,5 м/с)

Пределы допускаемой относительной погрешности измерений объемного расхода в рабочих условиях, 6q1), %

±(5V + 0,5)

1) Без учета погрешности измерения площади сечения газохода

Таблица 19 - Основные технические характеристики системы

Наименование характеристики

Значение

Время прогрева, мин, не более

60

Предел допускаемого времени установления показаний (без учета транспортировки пробы) Т0,9, с, не более

300

Номинальное значение температуры и допускаемое отклонение для

120±5

пробоотборного зонда и обогреваемой линии, °С

190±10

Номинальное значение и допускаемое отклонение температуры ячейки, °С

120±5

180±10

Диапазон значений расхода анализируемой пробы на входе газоанализатора ОМА 1), дм3/мин

от 1 до 9

Средняя наработка на отказ системы в условиях эксплуатации, с учетом технического обслуживания, ч (при доверительной вероятности Р=0,95)

24000

Средний срок службы, лет

10

1) В зависимости от модификации

Таблица 20 - Г абаритные размеры и масса измерительных блоков и элементов системы

Наименование измерительного блока или элемента системы

Габаритные размеры, мм, не более

Масса, кг, не более

высота

ширина

длина

диаметр

Г азоанализатор ОМА-2000

170

480

450

-

5

Газоанализатор LGA-4100

- излучатель

188

305

340

DN50/PN2.52)

20

- приемник

188

305

390

DN50/PN2.52)

Газоанализатор LGA-4500

1600

450

1600

-

20

Газоанализатор LGA-4500 с обогреваемой ячейкой

1500

450

2700

_

350

Анализатор LDM-100

160

160

205

-

2

Измерительный модуль TPF-

100

3003)

3003)

17003)

3)

3)

Анализатор ЛПИ-05

Электронно-измерительный блок

350

240

135

-

2,5

Блок приемника

380

-

-

150

3,5

Блок излучателя

380

-

-

150

3,5

Анализатор HMS-100

- зонд

-

-

89

59

1

- контроллер

54

200

160

-

1,25

Пробоотборный зонд

3003)

3003)

3003)

DN503) 2)

15

Измерители скорости потока

D-FL-200 и D-FL-220

265

241

219

-

35

- излучатель

-

-

от 410

до 24501)

110

35

- приемник

-

-

от 410 до 24501)

110

35

Продолжение таблицы 20

Наименование измерительного блока или элемента системы

Габаритные размеры, мм, не более

Масса,

кг, не более

высота

ширина

длина

диаметр

Расходомеры TriMeter®-Optic моделей Tri

Meter®-Optic-F, TriMeter®-Optic-W

  • - блок вычислительный:

  • - стоечный;

  • - настенный

130

300

430

400

510

250

-

6

7

- излучатель и фотоприемник

150

150

140

от 300 до 10000

от 200 до

12000

5/5

Линия отбора пробы

-

-

3)

50

3)

Специализированный шкаф для размещения газоанализатора и ПК

2000

700

700

-

100

  • 1) В зависимости от варианта исполнения;

  • 2) В зависимости от размеров газохода;

  • 3) Определяется при заказе системы для конкретного объекта

Таблица 21 - Параметры электрического питания измерительных блоков и элементов системы

Наименование измерительного блока или элемента системы

Напряжение питания

Потребляемая электрическая мощность, Вт, не более

Газоанализатор ОМА-2000

Переменный ток частотой (50±1) Гц напряжением от 207 до 253 В

100

Газоанализатор LGA-4100/4500

Постоянный ток 24 В или переменный ток частотой (50±1) Гц напряжением от 207 до 253 В

20

Газоанализатор LGA-4500 с обогреваемой ячейкой

Переменный ток частотой (50±1) Гц напряжением от 207 до 253 В

3000

Анализатор влажности HMS-100

Постоянный ток 24 В

35

Измерители скорости потока

D-FL-200 и D-FL-220

Переменный ток частотой (50±1) Гц и напряжением (23 от 207 до 253 В

1000

Расходомеры TriMeter®-Optic моделей TriMeter®-Optic-F, TriMeter®-Optic-W

Переменный ток частотой (50±1) Гц и напряжением от 100 до 240 В

100

Анализатор LDM-100

Постоянный ток 24 В

100

Измеритель TPF-100

Постоянный ток напряжением 24 В и переменный ток частотой (50±1) Гц напряжением от 207 до 253 В

100

Анализатор ЛПИ-05

Переменный ток частотой (50±1) Гц напряжением от 207 до 253 В

50

Пробоотборный зонд

Переменный ток частотой (50±1) Гц напряжением от 207 до 253 В

400

Обогреваемая пробоотборная линия

Переменный ток частотой (50±1) Гц напряжением от 207 до 253 В

60 Вт на 1 м

Шкаф для размещения газоанализатора, контроллера и

Переменный ток частотой (50±1) Гц напряжением от 207 до 253 В

800

Таблица 22 - Условия эксплуатации компонентов системы

Наименование измерительного блока или элемента системы

Диапазон температуры окружающей среды, оС

Диапазон относительной влажности окружающей среды, %

Диапазон атмосферного давления, кПа

Газоанализатор ОМА-2000

от +2 до +40

не более 90

от 84 до 106,7

Газоанализатор LGA-4100

от -50 до +70

не более 90 % (без конденсации влаги)

от 84 до 106,7

Газоанализатор LGA-4500

от -50 до +50

от 10 до 100

от 84 до 106,7

Анализатор LDM-100

от -50 до +60

от 20 до 90, без конденсации

от 84 до 106,7

Анализатор HMS-100

от -10 до +50

от 20 до 90, без конденсации

от 84 до 106,7

Преобразователь TPF-100

от -50 до +70

от 10 до 100

от 84 до 106,7

Анализатор ЛПИ-05

от +5 до +50

не более 80

от 84 до 106,7

Пробоотборный зонд

от -50 до +50

от 10 до 100

от 84 до 106,7

Линия отбора пробы

от -50 до +50

от 10 до 100

от 84 до 106,7

Шкаф для размещения газоанализатора, контроллера и ПК

от +5 до +50

не более 90

от 84 до 106,7

Измерители скорости потока

D-FL-200

от -20 до +60

от 10 до 100, допускается конденсация

от 84 до 106,7

D-FL-220

от -40 до +70

от 10 до 100, допускается конденсация

от 84 до 106,7

Расходомеры Tri моделей TriMeter TriMeter®-Optic-

Блок вычислител

  • - стоечный

  • - настенный

Излучатель и фо'

Meter®-Optic

®-Optic-F,

W

ьный:

топриемник

от -15 до +40

от -60 до +60

от -60 до +60

от 10 до 100, допускается конденсация

от 84 до 106,7

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на табличку, расположенную на шкафу с внешней стороны (в правом верхнем углу).

Комплектность средства измерений

Таблица 23 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система контроля промышленных выбросов автоматическая (определяемые компоненты и диапазоны измерений определяются при заказе)

CEMS-2000T

CEMS-2000А

1 шт.

Руководство по эксплуатации (с дополнением)

-

1 экз.

Продолжение таблицы 23

Наименование

Обозначение

Количество

Методика поверки

МП-242-1922-2018

с изменением № 1

1 экз.

Поверка

осуществляется по документу МП 242-1922-2018 «ГСИ. Системы контроля промышленных выбросов автоматические CEMS-2000T, CEMS-2000A. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 21 июня 2019 г.

Основные средства поверки:

  • - стандартные образцы состава газовых смесей ГСО 10546-14 (SO2/N2, NO/N2, NO2/N2, CO/N2, HCl/N2, HF/N2), ГСО 10540-14 (CH4/N2), ГСО 10534-2014 (CO2/N2), ГСО 10531-2014 (O2/N2) в баллонах под давлением;

  • - рабочие эталоны единицы массовой концентрации частиц в аэродисперсных средах, с относительной погрешностью не более ±10 % в соответствии с ГОСТ Р 8.606-2012;

  • - рабочий эталон единицы спектрального коэффициента направленного пропускания в диапазоне значений от 1,9 до 85 % на основе комплекта нейтральных светофильтров КСФ-01 с относительной погрешностью не более ±0,5 % в соответствии государственной поверочной схемой, утвержденной приказом Росстандарта от 27.11.2018 г. № 2517;

  • - рабочие эталоны единицы скорости воздушного потока в соответствии с ГОСТ Р 8.886-2015;

  • - рабочие эталоны единицы давления в соответствии с ГОСТ 8.223-76;

  • - пыль инертная марки ПИГ по ГОСТ Р 51569-2000;

  • - калибратор температуры КТ-2 с диапазоном воспроизводимых температур от плюс 40 до плюс 500 оС (регистрационный № 28811-12)

  • - термометр сопротивления эталонный ЭТС-100 (регистрационный № 19916-10);

  • - комплекс переносной измерительный КПИ (регистрационный № 69364-17) или средства измерений и вспомогательные устройства в соответствии с МИ «М-МВИ-276-17 «Методика измерений массовой концентрации диоксида серы и окислов азота в промышленных выбросах», регистрационный номер ФР.1.31.2017.27953 от 01.11.2017 г. (спектрофотометр серии UV модель UV-1800, регистрационный № 19387-08);

  • - генератор влажного газа эталонный «Родник-4М» (регистрационный № 48286-11) или средства измерений и вспомогательные устройства в соответствии с МИ «М-МВИ-277- 17. Методика измерений массовой концентрации паров воды в промышленных выбросах» регистрационный № ФР.1.31.2018.30255 (весы лабораторные электронные с пределами допускаемой абсолютной погрешности ±15 мг в диапазоне взвешивания от 0,2 до 600 г, например, МЛ 06-1 (регистрационный № 60183-15);

  • - средства измерений в соответствии с ГОСТ Р ИСО 9096-2006;

  • -  система для определения параметров газопылевого потока GMD 13 (регистрационный № 72736-18);

  • - калибратор электрических сигналов CA71 (регистрационный № 53468-13);

  • - азот газообразный в баллонах под давлением по ГОСТ 9293-74.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.

Знак поверки наносится на шкаф с внешней стороны (в правом верхнем углу) или на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе

Нормативные и технические документы, устанавливающие требования к системам контроля промышленных выбросов автоматическим CEMS-2000T, CEMS-2000A

Приказ Минприроды России от № 425 от 07.12.2012 г. Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

ГОСТ Р 8.606-2012 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.223-76 ГСИ Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне от 2,7402 до 4000^ 102 Па

ГОСТ Р 8.886-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений скорости воздушного потока

Приказ Росстандарта от 27.11.2018 г. № 2517 Об утверждении Государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм

Техническая документация фирмы-изготовителя

Изготовитель

Фирма «Focused Photonics Inc.» («FPI Inc.»), КНР

Адрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang Province, China

Заявитель

Общество с ограниченной ответственностью «Группа Ай-Эм-Си»

(ООО «Группа Ай-Эм-Си»)

ИНН 7714953587

Адрес: 117638, г. Москва, ул. Криворожская, д. 23 корп. 3

Телефон: +7 (495) 374-04-01, факс: +7 (495) 956-79-60

Web-сайт: www.imc-systems.ru

E-mail: sales@imc-systems.ru

от 0,1 до 40        от 0,1 до 40

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер в реестре аккредитованных лиц RA.RU.311541




МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

25 ноября 2019 г.                                                2796

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 70364 «Системы контроля промышленных выбросов автоматические CEMS-2000T, CEMS-2000A» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Группа Ай-Эм-Си» от 29 августа 2019 г. № 547 и № 548 приказываю:

  • 1.  Внести изменения в описание типа на системы контроля

промышленных выбросов автоматические CEMS-2000T,  CEMS-2000A,

зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 71638-18, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Установить методику поверки по документу МП 242-1922-2018 «ГСИ. Системы контроля промышленных выбросов автоматические CEMS-2000T, CEMS-2000A. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 21 июня 2019 г.

  • 3.  Переоформить свидетельство об утверждении типа № 70364 «Системы контроля промышленных выбросов автоматические CEMS-2000T, CEMS-2000A», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 71638-18, в связи с внесением изменений в методику поверки.

  • 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом' оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С. Голубев

(----------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан; Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

Приказ Росстандарта №2796 от 25.11.2019, https://oei-analitika.ru


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
