Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 747280
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 168 от 02.02.2026

2026 год
месяц February
сертификация программного обеспечения

1096 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ



МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

02 февраля 2026 г.

168

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

  • 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

    Приказ Росстандарта №168 от 02.02.2026, https://oei-analitika.ru

    Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

    Заместитель Руководителя

    Приказ Росстандарта №168 от 02.02.2026, https://oei-analitika.ru

    Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

    Е.Р. Лазаренко




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___» ___________ 2026 г. №  168

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Установки измерительные

«МЕРА-

мм.ххх»

13289,

13340

79276-20

МП 1475-92022

с изменением

№1

МП 1475-9

2022 с изменением №2 для вновь изготавливаем ых средств измерений в дополнение к

МП 1475-92022 с изменением №1

29.09.

2025

Акционерное общество «ГМС Нефтемаш» (АО «ГМС Нефтемаш», г. Тюмень

ВНИИР-филиал ФГУП «ВНИИМ им.

Д.И. Менделеева», г. Казань




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_   »   февраля 2026 Г. №    168

Лист № 1 Регистрационный № 79276-20                                         Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные «МЕРА-ММ.ХХХ» Назначение средства измерений

Установки измерительные «МЕРА-ММ.ХХХ» (далее по тексту - установки) предназначены для циклических и непрерывных измерений расходов и количества компонентов одной или нескольких нефтяных скважин, а также индикации, архивирования и передачи результатов измерений и аварийных сигналов на диспетчерский пункт нефтяного промысла. Допускается применение установок для измерений массы нестабильного газового конденсата и объема газа горючего природного, приведенного к стандартным условиям, выполняемых для контроля технологических процессов.

Описание средства измерений

По принципу действия, установки делятся на две модификации: сепарационные и бессепарационные.

Принцип действия сепарационной модификации установок основан на разделении газожидкостного потока продукции нефтяных скважин на жидкостную и газовую фазы с помощью сепаратора и последующим измерением массы и массового расхода жидкости, объема и объемного расхода нефтяного газа.

В сепарационной емкости (далее по тексту - СЕ) установки происходит разделение продукции нефтяных скважин на жидкую и газовую фазы. Массовый расход и масса отделенной в СЕ жидкости в условиях сепарации (при давлении и температуре измерений) измеряется массовыми расходомерами. Объемный расход и объем отделенного в СЕ (свободного) попутного газа в условиях сепарации измеряется объемным или массовым расходомером. Содержание объемной и массовой доли пластовой воды в отделенной в СЕ жидкости измеряется одним из трех методов: прямым методом с применением поточного преобразователя влагосодержания, косвенным методом на основании результатов измерений плотности жидкости, каналом плотности массового расходомера, на основании результатов измерений содержания воды в лаборатории.

Содержание в нефти растворенного попутного газа в условиях измерений, содержание капельной жидкости в свободном попутном нефтяном газе рассчитывается по термодинамической модели, учитывающей свойства продукции скважины, реализованной в программном обеспечении установок.

Массовый расход и масса нефти в составе скважинной жидкости рассчитывается на основании измерений массового расхода и массы жидкости, содержания в жидкости пластовой воды, содержания в нефти растворенного газа и содержания капельной жидкости в свободном попутном газе.

Объемный расход и объем попутного газа, приведенный к стандартным условиям, рассчитывается на основании измеренных значений объемного расхода и объема свободного попутного нефтяного газа и содержания растворенного попутного газа в нефти.

Принцип действия бессепарационной модификации установок основан на прямом измерении параметров скважинной жидкости, измерение свободного попутного нефтяного газа не производится. Для вычисления массы и массового расхода скважинной жидкости без учета воды и попутного газа используются параметры измеряемой среды, определяемые в испытательной лаборатории, на основании пробы, отобранной с помощью пробоотборного устройства, входящего в состав бессепарационной модификации установок и соответствующее ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб» или ГОСТ Р 8.880-2015 «ГСИ. Нефть сырая. Отбор проб из трубопровода», и вносимые в устройство обработки информации.

Установки состоят из блока технологического и блока контроля и управления.

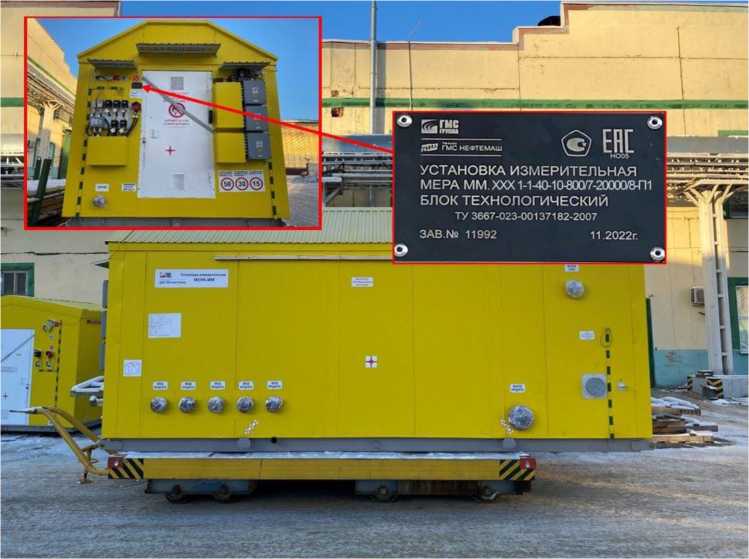

Каждый блок представляет собой модульное здание типовой конструкции с размещенным внутри оборудованием. Блоки соединены между собой интерфейсным и силовым кабелем.

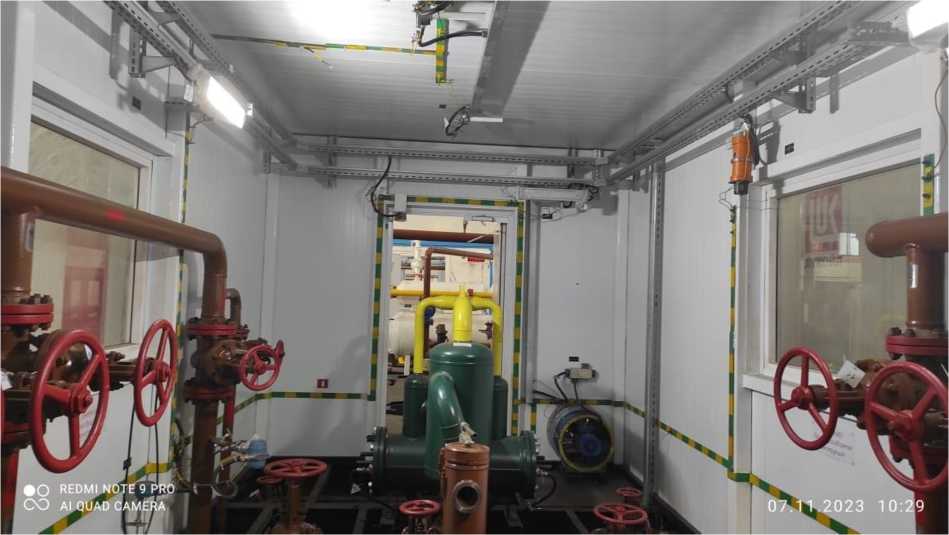

В блоке технологическом сепарационной модификации размещены: распределительное устройство; СЕ; расходомер жидкостной; расходомер газовый; первичные измерительные преобразователи температуры, давления с токовым выходом 4-20 мА; трубопроводная обвязка.

В блоке технологическом бессепарационной модификации размещены: распределительное устройство; расходомер жидкостной; первичные измерительные преобразователи температуры, давления с токовым выходом 4 - 20 мА; трубопроводная обвязка.

Распределительное устройство представляет собой многоходовой кран и служит для подключения выбранной скважины к сепаратору установки.

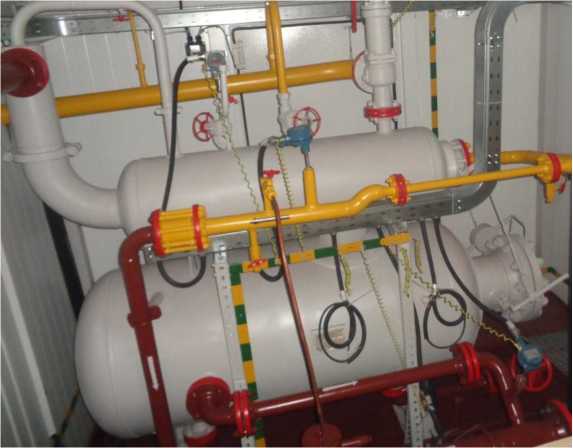

СЕ представляет собой стальной резервуар, предназначенный для отделения и накопления газа, сбора и отстоя жидкости с последующим отводом их в выпускной коллектор.

Гидравлическая схема блока технологического обеспечивает возможность отбора проб жидкости и газа, а также установки измерительных преобразователей в соответствии с заказом.

Используемые в составе установок для измерения расхода жидкости и газа средства измерений перечислены в таблицах 1 и 2 соответственно, используемые преобразователи влагосодержания приведены в таблице 3, измерительно-вычислительные контроллеры -в таблице 4.

Таблица 1 - Средства измерений расхода жидкости

Наименование

Регистрационный номер

Расходомеры массовые Promass

15201-11

Счетчики-расходомеры массовые Micro Motion

45115-16

Счетчики-расходомеры массовые кориолисовые ROTAMASS

27054-14

Расходомеры-счетчики массовые Optimass

50998-12

Расходомеры-счетчики массовые Optimass x400

53804-13

Счетчики-расходомеры массовые «ЭМИС-МАСС 260»

42953-15

Счетчики-расходомеры массовые ЭЛМЕТРО-Фломак

47266-16

Счетчики-расходомеры массовые Штрай-Масс

70629-18

Расходомеры-счетчики массовые кориолисовые ROTAMASS модели RC

75394-19

Расходомеры-счетчики массовые OPTIMASS

78635-20

Расходомеры массовые (модификации Promass 300 Promass 500)

68358-17

Счетчики-расходомеры массовые кориолисовые ЭМИС-МАСС 260

77657-20

Счетчики-расходомеры кориолисовые КТМ РуМАСС

83825-21

Счетчики ковшовые скважинной жидкости КССЖ

80540-20

Счетчики жидкости СКЖ

14189-13

Наименование

Регистрационный номер

Счетчики количества жидкости ЭМИС-МЕРА 300

65918-16

Счетчики-расходомеры массовые СКАТ-С

75514-19

Расходомеры-счетчики массового расхода и массы жидкости ЭРМАСС.НТ

70585-18

Счетчики-расходомеры массовые Метран-360М

89922-23

Расходомеры-счетчики массовые WMF

92964-24

Расходомеры ультразвуковые UFM 3030

48218-11

аблица 2 - Средства измерений расхода газа

Наименование

Регистрационный номер

Расходомеры массовые Promass

15201-11

Счетчики-расходомеры массовые Micro Motion

45115-16

Счетчики-расходомеры массовые кориолисовые ROTAMASS

27054-14

Расходомеры-счетчики массовые Optimass

50998-12

Расходомеры-счетчики массовые Optimass x400

53804-13

Счетчики-расходомеры массовые «ЭМИС-МАСС 260»

42953-15

Счетчики-расходомеры массовые ЭЛМЕТРО-Фломак

47266-16

Счетчики-расходомеры массовые Штрай-Масс

70629-18

Датчики расхода газа ДРГ.М

26256-06

Счетчики газа ультразвуковые СГУ

57287-14

Преобразователи расхода вихревые «ЭМИС-Вихрь 200 ЭВ-200»

42775-14

Расходомеры-счетчики массовые кориолисовые ROTAMASS модели RC

75394-19

Расходомеры-счетчики массовые OPTIMASS

78635-20

Расходомеры массовые (модификации Promass 300 Promass 500)

68358-17

Счетчики-расходомеры массовые кориолисовые ЭМИС-МАСС 260

77657-20

Датчики расхода газа DYMETIC-1223M

77155-19

Счетчики газа вихревые СВГ

13489-13

Расходомеры-счетчики вихревые объемные Yewflo DY

17675-09

Счетчики-расходомеры кориолисовые КТМ РуМАСС

83825-21

Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ)

73894-19

Расходомеры-счетчики «ВС-12 1111Д»

85350-22

Расходомеры-счетчики «Вега-Соник ВС-12»

68468-17

Счетчики-расходомеры массовые СКАТ-С

75514-19

Расходомеры-счетчики вихревые ЭРВИП.НТ.М

70119-18

Расходомеры-счетчики вихревые «ЭМИС-ВИХРЬ 200»

86309-22

Счетчики-расходомеры массовые Метран-360М

89922-23

Расходомеры-счётчики вихревые OPTISWIRL 4070

52514-13

Расходомеры-счетчики массовые WMF

92964-24

'аблица 3 - Средства измерений содержания доли воды

Наименование

Регистрационный номер

Влагомеры сырой нефти ВСН-2

24604-12

Измерители обводненности Red Еуе® модели Red Еуе® 2G и Red Еуе®

47355-11

Влагомеры микроволновые поточные МПВ700

65112-16

Влагомеры сырой нефти ВСН-ПИК-Т

59365-14

Влагомеры поточные L и F

56767-14

Влагомеры оптические емкостные сырой нефти АМ-ВОЕСН

78321-20

Измерители обводнённости и газосодержания нефте-газо-водяного потока

84473-22

Наименование

Регистрационный номер

ВГИ-1

Влагомеры поточные ВСН-АТ

86284-22

Влагомеры многофазные поточные ВМП

93637-24

Влагомеры INSOL-903

91222-24

В случае отсутствия в составе установки поточного влагомера влагосодержание рабочей среды определяется по результатам анализа ее пробы в лаборатории.

Установка позволяет косвенным методом выполнять измерения среднего массового расхода и массы скважинной жидкости без учета воды.

Для измерения температуры рабочей среды используются преобразователи температуры с пределами допускаемой абсолютной погрешности не более ± 0,5 °С, внесенные в Федеральный информационный фонд по обеспечению единства измерений.

Для измерения давления рабочей среды используются преобразователи давления с пределами допускаемой приведенной погрешности не более ± 0,25 %, внесенные в Федеральный информационный фонд по обеспечению единства измерений.

В блоке контроля и управления размещены:

  • -   устройство обработки информации реализует функции управления, сбора, обработки, хранения и передачи информации;

  • -   силовой шкаф для питания устройства обработки информации, систем отопления, освещения, вентиляции.

Блок контроля и управления не является обязательным компонентом, оборудование может быть размещено в блоке автоматики и связи (проектируется в составе производственного объекта - куста скважин).

В составе блока контроля и управления могут быть применены следующие измерительные контроллеры.

аблица 4 - Измерительно-вычислительные контроллеры

Наименование

Регистрационный номер

Системы управления модульные B&R Х20

57232-14

Контроллеры SCADAPack на основе измерительных модулей серии 5000

50107-12

Контроллеры SCADAPack на основе измерительных модулей серии 5209, 5232, 5305

56993-14

Контроллеры SCADAPack 530Е и 535Е

64980-16

Контроллеры SCADAPack 32/32Р, 314/314Е, 330/334 (330Е/334Е), 350/357, (350Е/357Е), 312, 313, 337Е, 570/575

69436-17

Контроллеры программируемые SIMATIC S7-300

15772-11

Устройства распределенного ввода-вывода SIMATIC ЕТ-200

22734-11

Устройства распределенного ввода-вывода SIMATIC ET200

66213-16

Контроллеры программируемые SIMATIC S7-1200

63339-16

Модули измерительные контроллеров программируемых SIMATIC S7-1500

60314-15

Устройства распределенного ввода-вывода SIMATIC ET200SP/SP HA

74165-19

Контроллеры программируемые DirectLOGIC, CLICK, Productivity 3000, Terminator

17444-11

Комплексы измерительно-вычислительные и управляющие на базе платформы Logix

42664-09

Контроллеры программируемые DL05, DL06, DL105, DL205, DL405

17444-08

Контроллеры программируемые DirectLOGIC, CLICK, Productivity 2000, Productivity 3000, Protos X, Terminator

65466-16

Наименование

Регистрационный номер

Контроллеры программируемые логические REGUL R100

81808-21

Контроллеры программируемые логические REGUL RX00

63776-16

Контроллеры логические программируемые ПЛК 200

84822-22

Модули аналогового ввода МВ210-101

76920-19

Контроллеры программируемые логические MKLogic-500

65683-16

Контроллеры программируемые логические МКЬодк200

67996-17

Контроллеры измерительные К15

75449-19

Контроллеры программируемые логические АБАК ПЛК

63211-16

Контроллеры программируемые ЭЛСИ-ТМК

62545-15

Контроллеры программируемые логические и модули удаленного ввода-вывода Элсима

74628-19

Контроллеры программируемые логические НК

70915-18

Устройства программного управления «TREI-5B»

31404-08

Контроллеры SCADAPack

86492-22

Модули программируемых логических контроллеров СК

89254-23

Контроллеры программируемые логические DL205

88001-23

Пример записи обозначения установки приведен ниже:

УИ Мера-ММ.ХХХ 1

-2     -100  14

-400/1

-20000/1 -2

-П1

ХХХ

1           2    3

4     5      6

7

8        9

10

11

1 - наименование установки;

2 - исполнение установки: ХХХ - специальное исполнение;

  • 3 - модификация установки по принципу действия:

  • 1 - сепарационная, с применением счетчика-расходомера массового;

  • 2 - бессепарационная, с применением счетчика количества жидкости;

  • 4 - режим работы емкости сепарационной при ее наличии:

  • 1 - измерение в режиме периодического (циклического) опорожнения емкости сепарационной с фиксированием моментов времени окончания опорожнения;

  • 2 - измерение в режиме периодического (циклического) опорожнения емкости сепарационной или в режиме поддержания заданного уровня в емкости сепарационной, в зависимости от расхода жидкости, с фиксированием моментов времени достижения заданных уровней жидкости в емкости сепарационной;

  • 5 - максимальное рабочее давление 10,0 МПа (100 кгс/см2);

  • 6 - количество входных трубопроводов подключаемых к установке скважин (от 1 до 14 шт.);

  • 7 - максимальный массовый расход жидкости, т/сут/примененный расходомер жидкости;

  • 8 - максимальный объёмный расход свободного нефтяного или горючего природного газа, приведенный к стандартным условиям (м3/сут)/примененный расходомер газа. При отсутствии расходомера газа не указывается;

  • 9 - условное обозначение примененного влагомера. При отсутствии влагомера не указывается;

  • 10 - указывается при наличии внутреннего антикоррозийного покрытия элементов установки:

П1 - покрытие всех элементов установки;

П2 - покрытие переключателя скважин многоходового и емкости сепарационной;

П3 - покрытие переключателя скважин многоходового;

П4 - покрытие емкости сепарационной.

  • 11 - резервные ячейки.

Общий вид установки приведен на рисунках 1, 2 и 3.

Примечание - Установки измерительные «МЕРА-ММ.ХХХ», выпущенные ранее и не имеющие обозначения модификации, относятся к модификации установок, работающих по сепарационному принципу действия.

Приказ Росстандарта №168 от 02.02.2026, https://oei-analitika.ru

Яр»

УСТАНОВКА ИЗМЕРИТЕЛЬНАЯ МЕРА ММ.ХХХ1-1-40-1080(У7-2000(У8-П1

БЛОК ТЕХНОЛОГИЧЕСКИЙ

ТУ 3667-0234)0137182-2007

ЗАВ.№ 11992               11.2022г.

Рисунок 1 - Установка измерительная «Мера-ММ.ХХХ». Общий вид. Место нанесения заводских номеров

Приказ Росстандарта №168 от 02.02.2026, https://oei-analitika.ru

Рисунок 2 - Установка измерительная «МЕРА-ММ.ХХХ». Общий вид. Блок технологический сепарационный

Приказ Росстандарта №168 от 02.02.2026, https://oei-analitika.ru

Рисунок 3 - Установка измерительная «МЕРА-ММ.ХХХ». Общий вид. Блок технологический бессепарационный

Заводской номер установок наносится на таблички ударным способом, обеспечивающим сохранность на весь период эксплуатации, которые крепятся на боковой стенке. Формат нанесения заводского номера - цифровой. Пломбирование установок не предусмотрено. Средства измерений, находящиеся в составе установок, подлежат пломбированию в соответствии с их описанием типа.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) установок представляет собой встроенное ПО контроллера, входящего в состав установок. Встроенное ПО контроллеров, влияющее на метрологические характеристики установок, хранится в энергонезависимой (flash) памяти контроллеров, обеспечивает общее управление ресурсами вычислительного процессора, базами данных и памятью, интерфейсами контроллера, произведение вычислительных операций, хранение калибровочных таблиц, передачу данных на верхний уровень. После включения электропитания установок происходит автоматическая инициализация контроллера в режиме исполнения. Встроенное ПО контроллеров в процессе эксплуатации изменению не подлежит. Метрологические характеристики установок нормированы с учетом встроенного ПО контроллеров. Идентификационные данные ПО установок приведены в таблице 5.

Таблица 5 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

B&R x20

ScadaPack

32

ScadaPack

330/334

ScadaPack

350/357

ScadaPack

474

Идентификационное наименование

ПО

XXX.BRx20.0 01

XXX.SP032.

001

XXX.SP33x.

001

XXX.SP35x.

001

XXX.SP47х.

001

Номер версии (идентификационный номер) ПО

AE22

AD22

BD22

BE22

BC22

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

8B1B6A9C

601B13AA

5E1DC3D3

3C68F1A5

C62F180B

Алгоритм вычисления цифрового идентификатора

СRC32

СRC32

СRC32

СRC32

СRC32

Продолжение таблицы 5

Идентификационные данные (признаки)

Значение

ScadaPack

575

ScadaPack

530E/535E

Siemens

Simatic

ET200SP

Siemens

Simatic S7-

300

Siemens

Simatic S7-1200

Идентификационное наименование ПО

XXX.SP57х.

001

XXX.SP53х.

001

XXX.ET200SP

.001

XXX.SM300.

001

XXX.SM1200.

001

Номер версии (идентификационный номер)

ПО

DA22

DF22

DB22

DC22

DD22

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

F56A370C

426A580B

736FDD56

0D55542C

DB2C8F96

Алгоритм вычисления цифрового идентификатора

СRC32

СRC32

СRC32

СRC32

СRC32

Продолжение таблицы 5

Идентификационные данные (признаки)

Значение

Siemens

Simatic S7-

1500

DirectLogic

DL205

Rockwell Automation

Logix

ОВЕН ПЛК210-

04

REGUL

RX00

Идентификационное наименование ПО

XXX.SM1500.

001

XXX.DL260.

001

XXX.Logix. 001

ХХХ.OWEN210

.001

ХХХ.RX00.

001

Номер версии (идентификационный номер)

ПО

DE22

EA22

FF22

AA22

BF22

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

86784E9C

21B68CB3

FBDAC1FD

EF3D5C56

E10F8F5D

Алгоритм вычисления цифрового идентификатора

СRC32

СRC32

СRC32

СRC32

СRC32

Продолжение таблицы 5

Идентификационные данные (признаки)

Значение

REGUL

R100

MKLogic200

MKLogic500

K15.CPU.H7 (AT Technologies)

TREI-5B

Идентификационное наименование ПО

ХХХ^100.

001

ХХХ.MKL200

.001

ХХХМ^500

.001

ХХХХ15Ш.

001

XXX.TREI5B .001

Номер версии (идентификационный номер)

ПО

BA22

CA22

CB22

CD22

AC22

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

47E1EE90

B0ED9A2D

7B348153

CD6FEEF2

C74BD3B6

Алгоритм вычисления цифрового идентификатора

СRC32

СRC32

СRC32

СRC32

СRC32

Продолжение таблицы 5

Идентификационные данные (признаки)

Значение

Элсима

Элси-

ТМК

АБАК

НК-51

СК (АО

«СибКом»)

NTM_CAL C (библиотека для ПЛК

ОВЕН,

REGUL, K15,

ABAK и др.)

Идентификационное наименование ПО

ХХХ^к

yMA.00

1

XXX.Elsy

TMK.001

XXX.ABA

K.001

XXX.N

K51.001

ХХХ.СК.00

1

ХХХ-NTM

Calc.001

Номер версии (идентификационный номер) ПО

AB22

AF22

BB22

CC22

CE22

AA25

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

CBF439

26

F7282394

218E2650

266E723

4

212FBFBC

46FA52B1

Алгоритм вычисления цифрового идентификатора

СRC32

СRC32

СRC32

СRC32

CRC32

СRC32

Нормирование метрологических характеристик установок проведено с учетом того, что программное обеспечение является неотъемлемой частью установок.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические, основные технические характеристики и показатели надежности установок приведены в таблицах 6, 7 и 8

Таблица 6 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массового расхода скважинной жидкости, т/ч (т/сут)

от 0,042 до 83,3* (от 1 до 2000)

Диапазон измерений объемного расхода нефтяного газа, приведенного к стандартным условиям, м3/ч (м3/сут)

от 2 до 62500* (от 50 до 1500000)

Пределы допускаемой относительной погрешности измерений массы и массового расхода скважинной жидкости, %:

  • - при вязкости нефти в пластовых условиях не более 200 мПа-с;

  • - при вязкости нефти в пластовых условиях 200 мПа-с и более;

± 2,5

± 10,0

Пределы допускаемой относительной погрешности измерений массы нестабильного газового конденсата, %

± 2,5

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений массы и массового расхода скважинной жидкости (без учета воды и попутного газа) при содержании воды в скважинной жидкости (в объемных долях), % от 0 до 70 %

св.70 до 95 %

св. 95 %

± 6,0

± 15,0

согласно методике измерений

Пределы допускаемой относительной погрешности измерении объема и объемного расхода попутного нефтяного газа, приведенных к стандартным условиям, %

± 5,0**

Пределы допускаемой относительной погрешности измерений объема газа горючего природного, приведенных к стандартным условиям, %

± 5,0**

* - конкретные диапазоны измерений установки не превышают значений, указанных в настоящей таблице, и приведены в её эксплуатационной документации;

** - для бессепарационной модификации установок погрешности измерений объема и объемного расхода газа не определяются.

Таблица 7 - Основные технические характеристики

Наименование характеристики

Значение

Рабочая среда

Продукция нефтяных скважин

Параметры измеряемой среды:

-давление, МПа

от 0,2 до 10,0*

-температура, °С

от -30** до +100

-кинематическая вязкость жидкости, мм2

от 1 до 2500***

-плотность жидкости, кг/м3

от 690 до 1320

-максимальное содержание газа при стандартных условиях

(газовый фактор), м3/т, не более

1000****

-объемная доля воды в скважинной жидкости, %

до 100

Количество входов для подключения скважин

от 1 до 14*****

Параметры электрического питания: - напряжение переменного тока, В

220+-3232/380+-5387

-- частота переменного тока, Гц

(50 ± 1)

- потребляемая мощность, кВ^А, не более

30

Габаритные размеры (длина х ширина х высота), мм, не бо-

лее:

- блока технологического

12360x3250x3960

- блока контроля и управления

6000x3250x3960

Масса, кг, не более:

- блока технологического

30000

- блока контроля и управления

10000

Климатическое исполнение по ГОСТ 15150-69

УХЛ.1

* - Рабочее давление подбирается из стандартного ряда 4,0; 6,3; 10,0 МПа. ** - При условии не замерзания воды в рабочих условиях скважинной жидкости.

*** - При сохранении текучести.

**** - При применении счетчика количества жидкости минимальное и максимальное

допустимое содержание объемной доли свободного газа в составе нефтегазоводяной смеси,

от 2 до 50 % (95 % по заказу).

***** - При применении ПСМ, при применении трехходовых кранов, возможно

большее количество подключений.

Таблица 8 - Показатели надежности

Наименование параметра

Значение

Срок службы, лет, не менее

20

Наработка на отказ, ч, не менее

5000

Наработка до метрологического отказа, ч, не менее

72000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации установки типографским способом, на таблички блока технологического, блока контроля и управления - ударным способом.

Комплектность средства измерений

Комплектность поставки соответствует таблице 9.

Таблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество

Установка измерительная «МЕРА-ММ.ХХХ»

-

1 компл.

Эксплуатационная документация (согласно ведомости эксплуатационной документации)

1 компл.

Методика поверки поставляется по требованию потребителя.

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Масса нефти и объем попутного нефтяного газа. Методика измерений с применением измерительных установок «МЕРА-ММ.ХХХ» АО «ГМС Нефтемаш», (Свидетельство об аттестации методики измерений RA.RU.313391/10909-23 от 28.09.2023 г., регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2023.46784).

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.2.1, п. 6.5)

ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»

ГОСТ Р 8.1016-2022 «ГСИ. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования» (п. 6.2)

ТУ 3667-023-00137182-2007 Установки измерительные «МЕРА-ММ». Технические условия

ЛПС 01-09-2023 «Локальная поверочная схема для средств измерений массы и объема жидкости и газа в многофазном потоке, массового и объемного расходов жидкости и газа в многофазном потоке, объемной доли жидкости и газа в многофазном потоке» с изменением №1

Изготовитель

Акционерное общество «ГМС Нефтемаш»

(АО «ГМС Нефтемаш»)

ИНН 7204002810

Адрес: 625003, г. Тюмень, ул. Военная, 44

Тел. (3452) 79-19-30

E-mail: girs@hms-neftemash.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц ВНИИР -филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа RA.RU 310592




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
