№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Система автоматизированная информацио нно -измерительная коммерческого учета электрической энергии и мощности Адлерской ТЭС

25

48974-12

ИЭН 1948

РД-11.01.МП

МИ 3000-2022

13.12.

2022

Филиал Публичного акционерного общества «Вторая генерирующая компания оптового рынка электроэнергии» -Адлерская ТЭС (филиал ПАО «ОГК-2» -Адлерская ТЭС), Ставропольский край, р-н Изобильненский, и. Солнечнодольск

ООО «Энерго ПромРесурс», Московская обл.,

г. Красногорск

2.

Система автоматизированная информацио нно -измерительная коммерческого учета электроэнергии АПИС КУЭ ЕНЭС ПС 220 кВ Волна

1766

65901-16

МП 206.1-081-2016

РТ-МП-87-

500-2023

14.02.

2023

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТ КОНТРОЛЬ» (ООО «ИЦ ЭАК»), г. Москва

ФБУ «Ростест-Москва», г. Москва

3.

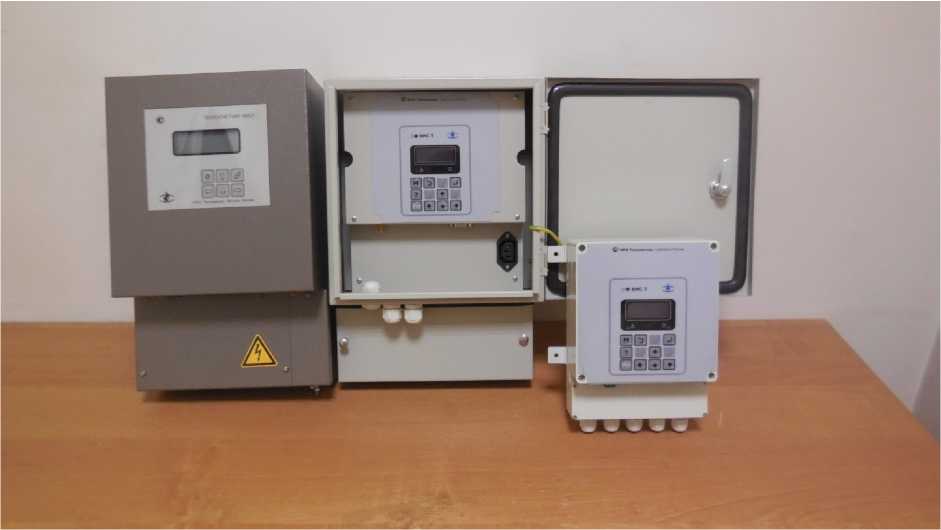

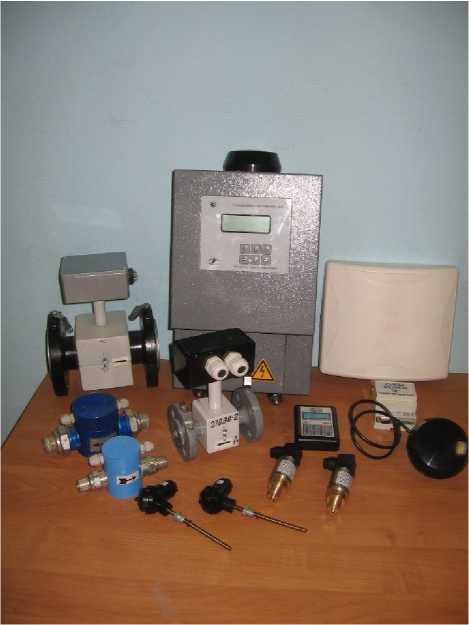

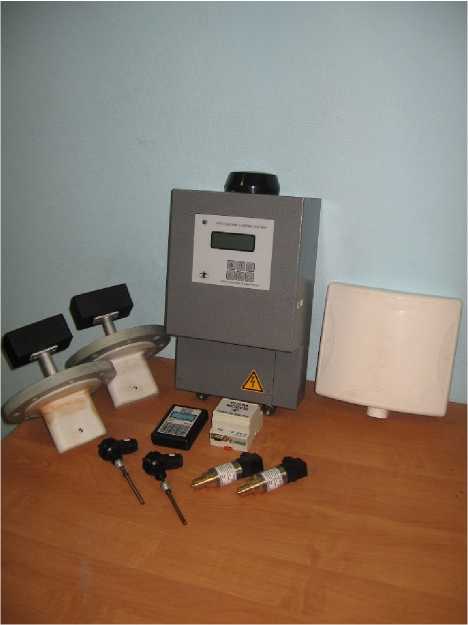

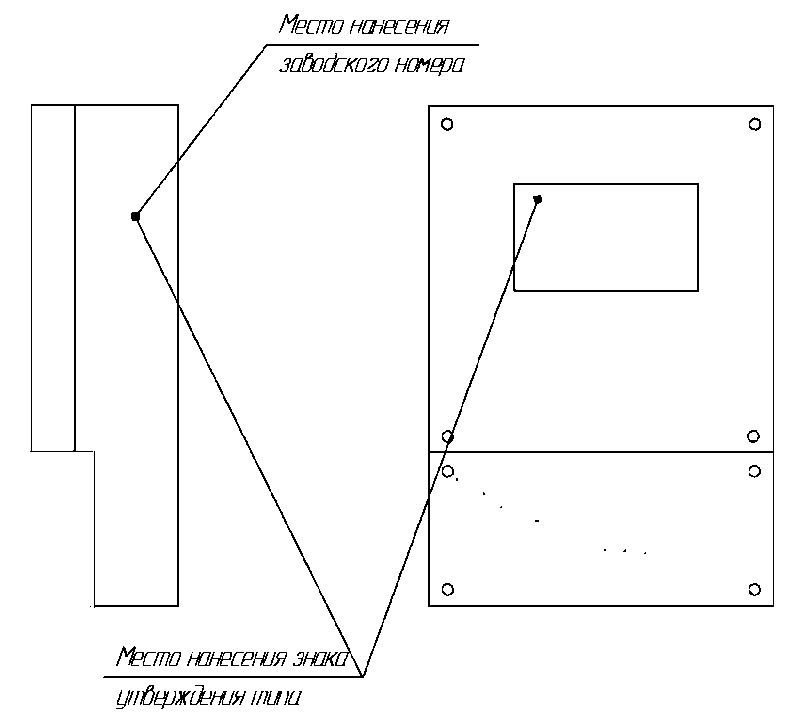

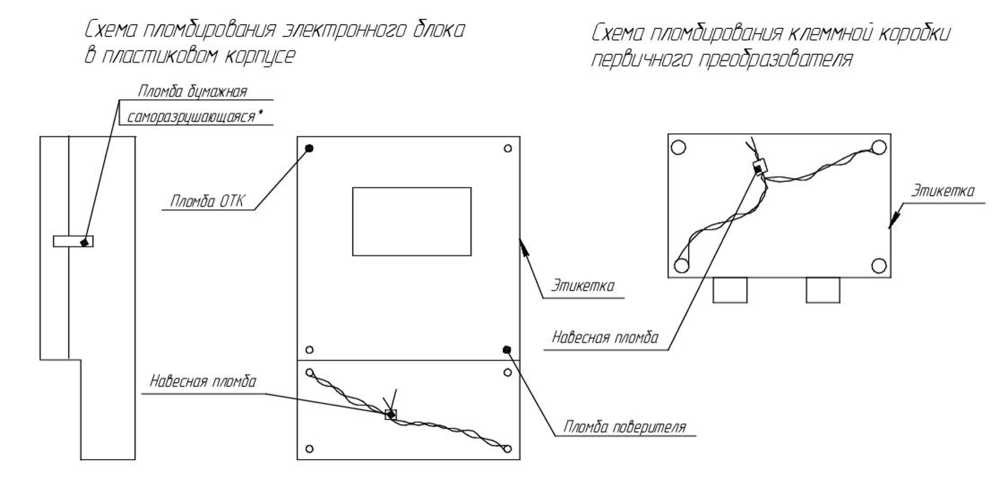

Т еплосчетчики

вис.тз

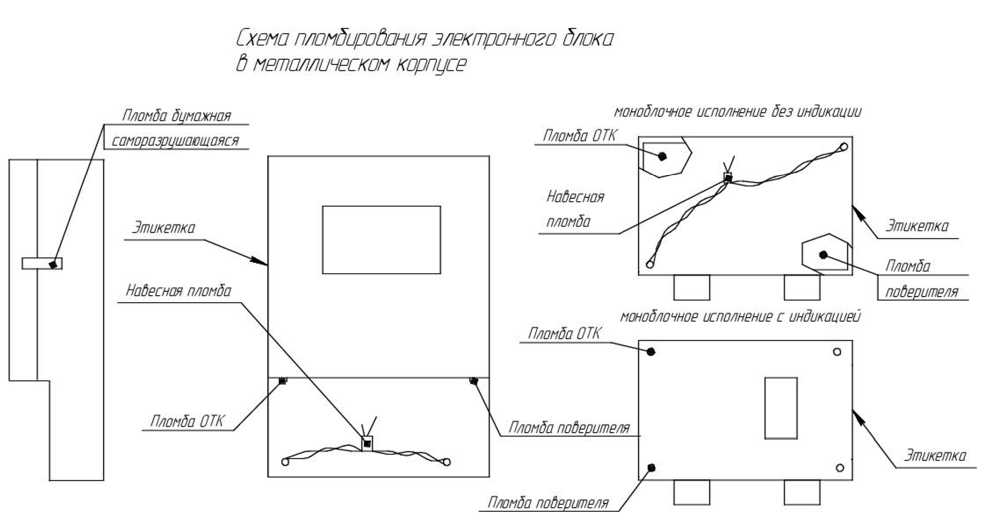

теплосчетчик в составе: электронный блок

зав. №211301, счетчики воды Пульсар М зав.

№№7881779, 7881782; теплосчетчик в составе: электронный блок зав. №222354, счетчики воды Пульсар М зав. №№ 8184740, 7881812

67374-17

ВАУМ.40731

2.114МП5

26.12.

2022

Общество с ограниченной ответственностью «Тепловизор Пром» (ООО «Тепловизор Пром»), г. Москва

ФГБУ «ВНИИМС», г. Москва

4.

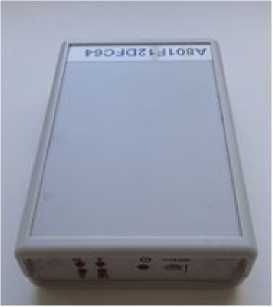

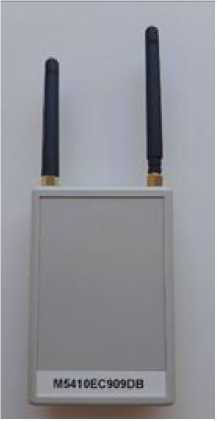

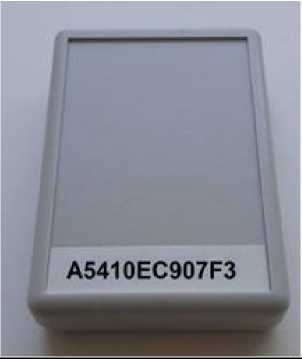

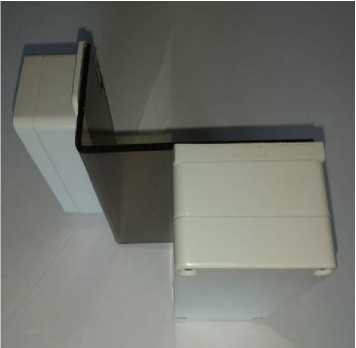

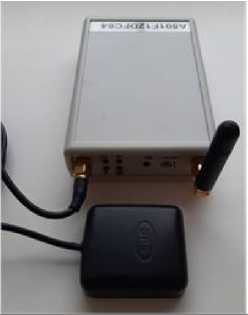

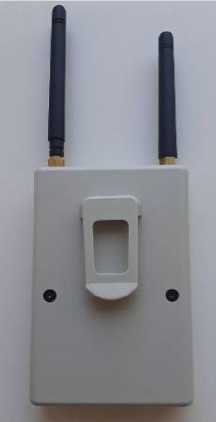

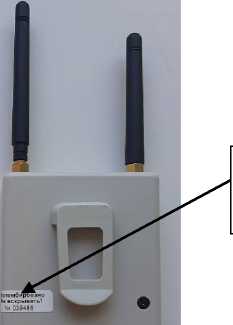

Системы мониторинга микроклимата автоматизированные

АСММ-01

ОКОтерм

S717A0000005

80545-20

МП2411-0173-2020 с изменением

№ 1

26.12.

2022

Общество с ограниченной ответственностью «Бизнес Прибор» (ООО «Бизнес Прибор»), г. Краснодар

ФБУ «Ростовский ЦСМ», г. Ростов-на-

Дону

5.

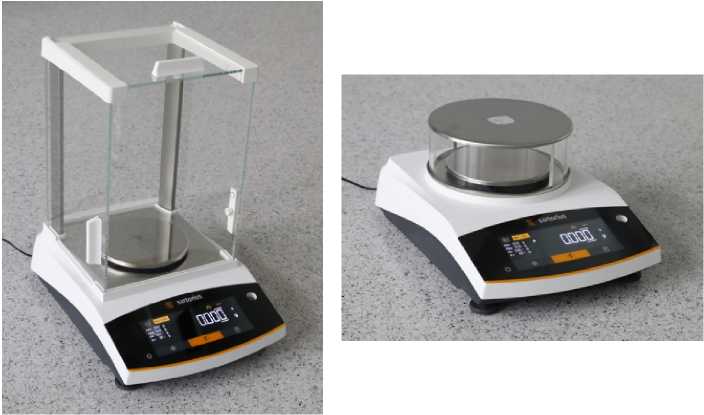

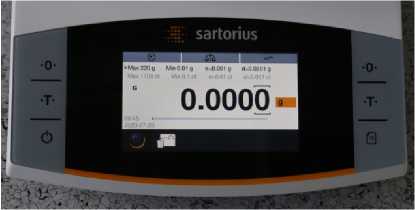

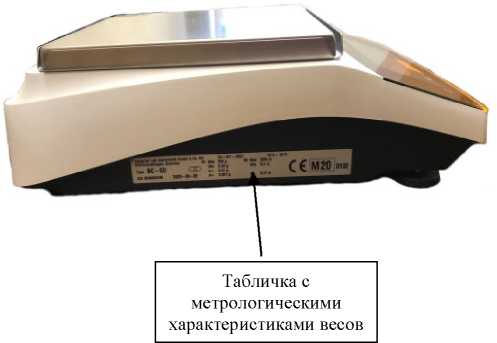

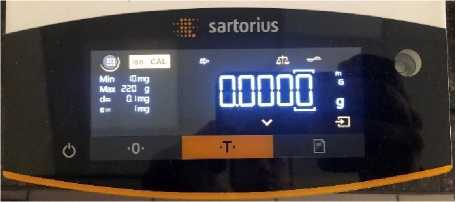

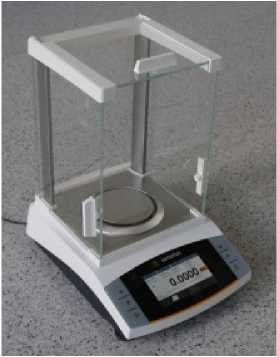

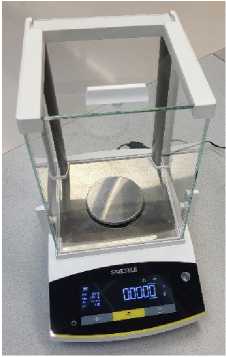

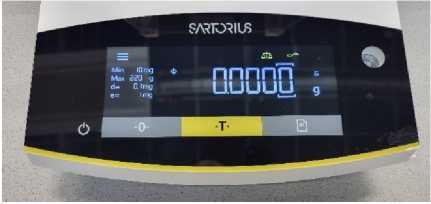

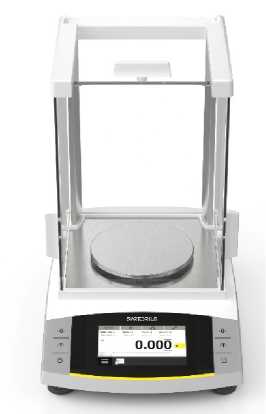

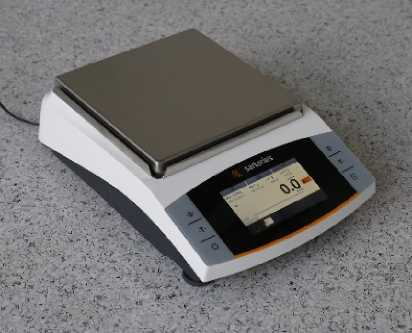

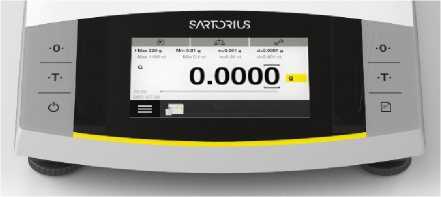

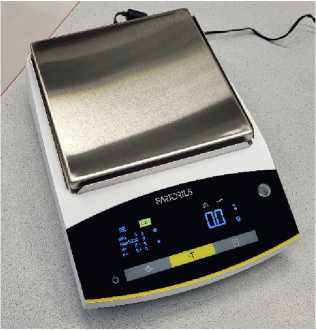

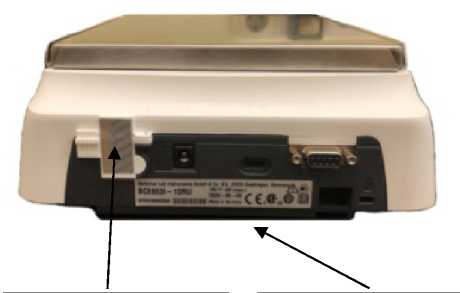

Весы неавтоматического действия

ВС

BCA224I-1ORU зав.

№40043505501

83862-21

Sartorius Lab Instruments GmbH & Co.KG, Г ермания

ГОСТ OIML R 76-1-2011 (приложение

ДА)

12.01.

2023

Общество с ограниченной ответственностью «Сарториус РУС» (ООО «Сарториус РУС»), г. Санкт-Петербург

ФГУП «ВНИИМ им. Д.И.Менделее ва», г. Санкт-Петербург

Позиция символа, цифры

Описание

Символ, цифра

Значение

1

Исполнение прибора

S

M

A

K

ДТ-01

ДТ-02

ДТ-03. ДТ-05

ДТ-04

2

Наличие сенсора относительной влажности

В0

В1

отсутствует присутствует

3

Наличие выносного измерительного зонда

0

1

отсутствует присутствует

4

Период времени измерений

0

1

2

3

• 4

• 5

• 6

неограничен

20 дней

30 дней

60 дней

90 дней

180 дней

365 дней

5

Наличие системы навигации

0

1

отсутствует присутствует

6

Тип прибора ДТ-03, ДТ-05

0

1

2

другие типы

ДТ-03

ДТ-05

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

_-

Номер версии (идентификационный номер) * ПО

2.х

*х- может быть любой цифрой

Наименование характеристики

Значение

Диапазоны измерений температуры, °С,

ДТ-01-01

ДТ-02-01, ДТ-03, ДТ-04, ДТ-05

ДТ-01-02, ДТ-02-02

от - 40 до + 70

от - 25 до + 40

от 0 до + 60

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±0,5

Диапазон измерений относительной влажности, %

от 15 до 95

Пределы допускаемой абсолютной погрешности измерений относительной влажности, %

±3,0

Наименование характеристики

Значение

Напряжение питания постоянным током¹⁾, В:

ДТ-01 (2 батареи типа ААА или АА)

3,0

ДТ-02, ДТ-03, ДТ-04, ДТ-05

3,7

Габаритные размеры (длина ^х ширина ^х высота), мм, не более ДТ-01

92x67x28

ДТ-05

90^х60^х20

ДТ-02, ДТ-03

110х75х25

ДТ-04

225x115x110

Наименование характеристики

Значение

Масса, кг, не более

ДТ-01

0,16

ДТ-05

0,15

ДТ-02, ДТ-03

0,2

ДТ-04

0,6

Объём памяти²⁾, не менее

10 000 измерений

Период регистрации отсчётов измеренных параметров

от 1 мин до 24 ч

Условия эксплуатации:

- диапазон температуры окружающего воздуха, °С;

от минус 40 до плюс 70

- диапазон относительной влажности окружающего воздуха, %

от 15 до 95

- диапазон атмосферного давления, кПа

от 84,0 до 106,7

Наработка на метрологический отказ, ч, не менее

10 726

Срок службы, лет, не менее

7

1) Питание приборов осуществляется от встроенных аккумуляторов, заряжаемых через

адаптер от сети, (кроме ДТ-01), в приборе ДТ-03 предусмотрена зарядка от сети автомобиля.

2) Память служит для хранения измеренных данных при отсутствии связи с сервером. При

возобновлении связи эти данные передаются в пакетном режиме на сервер.

Наименование

Обозначение

Количество

Система мониторинга микроклимата автоматизированная АСММ-01 ОКОтерм

ДТ-03 (ДТ-01, ДТ-02; ДТ-04; ДТ-05)

1 шт.

Руководство по эксплуатации

26.51.53-002-61962463-2020 РЭ

1 экз.

Паспорт

26.51.53-002-61962463-2020 ПС

1 экз.

Программное обеспечение

http://okoterm.ru

Методика поверки

1экз.

Примечание: Поставка приборов в транспортной таре в зависимости от количества изделий и по заявке Заказчика

Идентификационные данные (признаки)

Значение для ПО весов BCA

взвешивающего модуля

модуля терминала

Идентификационное наименование ПО

Version BAC

Version APC

Номер версии (идентификационный номер) ПО¹⁾

00-60-01.xx.xx²⁾

01-74-01.xx.xx²⁾

01-74-02.xx.xx²⁾

01-74-03.xx.xx²⁾

Другие идентификационные признаки (ID)

CN 1ED9

CN 70DC

CN 1715

CN 3A26

• ¹⁾ Номер версии (идентификационный номер) ПО не ниже указанного

• ²⁾ “x” относится к метрологически-незначимой части программного принимать значения от 0 до 9.

обеспечения и может

Идентификационные данные (признаки)

Значение для

ПО весов BCЕ

взвешивающего модуля

модуля терминала

Идентификационное наименование ПО

ВAC VER

ВЕРСИЯ

Номер версии (идентификационный номер) _ПО1)

00.59.02-xx.xx²⁾

00.59.03-xx.xx²⁾

00.59.04-xx.xx²⁾

00.59.05-xx.xx²⁾

01.76.02-xx.xx²⁾

01.76.03-xx.xx²⁾

01.76.04-xx.xx²⁾

01.76.05-xx.xx²⁾

Другие идентификационные признаки (ID)

CN D936

CN B75A

CN 3A62

CN 827A

CN BAC6

CN 16BE

CN 41FA

CN 9473

• ¹⁾ Номер версии (идентификационный номер) ПО не ниже указанного

• ²⁾ “x” относится к метрологически-незначимой части программного обеспечения и может принимать значения от 0 до 9.

Наименование характеристики

Значение характеристики для взвешивающего модуля

Модификация взвешивающего модуля

3241-1ORU

2241-1ORU

124I-1ORU

64I-1ORU

1203I-1ORU

Класс точности по ГОСТ OIML R 76-1-2011

I

Максимальная нагрузка (Мах), г

320

220

120

60

1200

Минимальная нагрузка (Min), мг

10

10

10

10

100

Действительная цена деления (d), мг

ОД

0,1

ОД

0,1

1

Поверочный интервал весов, (е), мг

1

1

1

1

10

Число поверочных интервалов (п)

320000

220000

120000

60000

120000

Пределы допускаемой погрешности весов (шре) при поверке, мг, в интервалах взвешивания: от 10 мг до 50 г включ.

±0,5

±0,5

±0,5

±0,5

св. 50 г до 200 г включ.

±1,0

±1,0

-

-

-

св. 200 г до Мах включ.

±1,5

±1,5

-

-

-

св. 50 г до Мах г включ.

-

-

±1,0

±1,0

-

от 100 мг до 500 г включ.

-

-

-

-

±5

св. 500 г до 1200 г включ.

-

-

-

-

±10

Повторяемость (размах) показаний, не более

|тре|

Диапазон устройства выборки массы тары, г

от 0 до Мах

Диапазон устройства первоначальной установки

от 0 пл 20 % Мах

нуля

Диапазон установки на нуль (суммарный)

птО по 4 % Mav

устройств установки нуля и слежения за нулем

Наименование характеристики

Значение характеристики для взвешивающего модуля

Модификация взвешивающего модуля

6531-1ORU

623I-1ORU

423I-1ORU

323I-1ORU

223I-1ORU

Класс точности по ГОСТ OIML R 76-1-2011

II

Максимальная нагрузка (Мах), г

650

620

420

320

220

Минимальная нагрузка (Min), мг

20

20

20

20

20

Действительная цена деления (d), мг

1

1

1

1

1

Поверочный интервал весов, (е), мг

10

10

10

10

10

Число поверочных интервалов (п)

65000

62000

42000

32000

22000

Пределы допускаемой погрешности весов (шре) при поверке, мг, в интервалах взвешивания: от 20 мг до 50 г включ.

±5

±5

±5

±5

±5

св. 50 г до 200 г включ.

±10

±10

±10

±10

±10

св. 200 г до Мах включ.

±15

±15

±15

±15

±15

Повторяемость (размах) показаний, не более

|тре|

Диапазон устройства выборки массы тары, г

от 0 до Мах

Диапазон устройства первоначальной установки

от 0 пл 20 % Мах

нуля

Диапазон установки на нуль (суммарный)

от 0 по 4 % Mav

устройств установки нуля и слежения за нулем

Наименование характеристики

Значение характеристики для взвешивающего модуля

Модификация взвешивающего модуля

62021-1ORU

42021-1ORU

3202I-1ORU

22021-1ORU

1202I-1ORU

Класс точности по ГОСТ OIML R 76-1-2011

II

Максимальная нагрузка (Мах), г

6200

4200

3200

2200

1200

Минимальная нагрузка (Min), мг

500

500

500

500

500

Действительная цена деления (d), мг

10

10

10

10

10

Поверочный интервал весов, (е), мг

100

100

100

100

100

Число поверочных интервалов (п)

62000

42000

32000

22000

12000

Пределы допускаемой погрешности весов (шре) при поверке, мг, в интервалах взвешивания: от 500 мг до 500 г включ.

±50

±50

±50

±50

±50

св. 500 г до 2000 г включ.

±100

±100

±100

±100

-

св. 2000 г до Мах включ.

±150

±150

±150

±150

-

св. 500 г до 1200 г включ.

-

-

—

-

±100

Повторяемость (размах) показаний, не более

|тре|

Диапазон устройства выборки массы тары, г

от 0 до Мах

Диапазон устройства первоначальной установки нуля

от 0 до 20 % Мах

Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем

от 0 до 4 % Мах

Наименование характеристики

Значение характеристики для взвешивающего модуля

Модификация взвешивающего модуля

8221-1ORU

6221-1ORU

12201I-1ORU

10201I-10RU

8201I-1ORU

Класс точности по ГОСТ OIML R 76-1-2011

II

Максимальная нагрузка (Мах), г

820

622

12200

10200

8200

Минимальная нагрузка (Min), г

0,5

0,5

5

5

5

Действительная цена деления (d), г

0,01

0,01

ОД

ОД

ОД

Поверочный интервал весов, (е), г

ОД

ОД

1

1

1

Число поверочных интервалов (п)

8200

6200

12200

10200

8200

Пределы допускаемой погрешности весов (шре) при поверке, мг, в интервалах взвешивания: от 500 мг до 500 г включ.

±50

±50

св. 500 г до Мах включ.

±100

±100

-

-

-

от 5 г до 5000 г включ.

-

-

±500

±500

±500

св. 5000 г до Мах включ.

-

-

±1000

±1000

±1000

Повторяемость (размах) показаний, не более

|тре|

Диапазон устройства выборки массы тары, г

от 0 до Мах

Диапазон устройства первоначальной установки

от 0 до 20 % Мах

нуля

Диапазон установки на нуль (суммарный)

от 0 до 4 % Мах

устройств установки нуля и слежения за нулем

Наименование характеристики

Значение характеристики для взвешивающего модуля

Модификация взвешивающего модуля

5201I-1ORU

2201I-1ORU

82001-1ORU

62001-1ORU

Класс точности по ГОСТ OIML R 76-1-2011

I

Максимальная нагрузка (Мах), г

5200

2200

8200

6200

Минимальная нагрузка (Min), г

5

5

50

50

Действительная цена деления (d), г

ОД

ОД

1

1

Поверочный интервал весов, (е), г

ОД

ОД

1

1

Число поверочных интервалов (п)

52000

22000

8200

6200

Пределы допускаемой погрешности весов (шре) при поверке, г, в интервалах взвешивания: от 5 г до 500 г включ.

±0,05

±0,05

св. 500 г до 2000 г включ.

±0,10

±0,10

-

-

св. 2000 г до Мах включ.

±0,15

±0,15

-

-

от 50 г до 5000 г включ.

-

-

±0,5

±0,5

св. 5000 г до Мах включ.

-

-

±1,0

±1,0

Повторяемость (размах) показаний, не более

|тре|

Диапазон устройства выборки массы тары, г

от 0 до Мах

Диапазон устройства первоначальной установки

от 0 пл 20 % Мах

нуля

Диапазон установки на нуль (суммарный)

от 0 по 4 % Mav

устройств установки нуля и слежения за нулем

Наименование характеристики

Значение характеристики для взвешивающего модуля

Модификация взвешивающего модуля

324I-1ORU 2241-1ORU 124I-1ORU 64I-1ORU

1203I-1ORU

653I-1ORU

6231-1ORU

4231-1ORU

3231-1ORU

2231-1ORU

62021-1ORU 42021-1ORU 3202I-1ORU

22021-1ORU 1202I-1ORU 8221-1ORU

6221-1ORU

12201I-1ORU

10201I-10RU

8201I-1ORU 5201I-1ORU 2201I-1ORU 82001-1ORU 62001-1ORU

Время установления показаний, с, не более

2

1,5

Габаритные размеры грузоприемной платформы (диаметр или длина; ширина), мм, не более

90

120

120

182; 182

Условия эксплуатации:

- предельные значения температуры (Tmin, Тшах), °C с функцией isoCAL без функции isoCAL

+10, +30

+17, +27

+10, +30

- относительная влажность воздуха, %

от 15 до 80 (без конденсации)

Габаритные размеры (длина; ширина; высота), мм, не более:

320; 220; 360

320; 220; 150

320; 220; 360

320; 220; 95

Масса, кг, не более

6,5

4,8

6,5

7,0

Параметры электрического питания через блок питания:

• - входное напряжение переменного тока, В

• - частота переменного тока, Гц

• - выходное напряжение постоянного тока, В

от 100+10 до 240+24 от 50+2,5 до 60+3 от 14,25 до 15,75

Потребляемая мощность, В А, не более

6

Средний срок службы весов, лет Вероятность безотказной работы за 2000 ч

10

0,95

Наименование

Обозначение

Количество

Весы

-

1 шт.

Блок питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Идентификационные данные (признаки)

Идентификационное наименование ПО

CalcCli-ents.dll

CalcLeak age. dll

CalcLoss

es.dll

Metrolo-gy.dll

Номер версии (иден-тиф икационный номер) ПО

Цифровой идентификатор ПО

e55712d0

ЫЬ21906

5d63da94

9114dae4

bl959ff70

belebl7c 83f7b0f6d 4al32f

d79874dl

0fc2bl56

a0fdc27e

lca480ac

52e28d7b6

08799bb3c cea41b548 d2c83

Алгоритм вычисления цифрового идентификатора ПО

ParseBin. dll

Par-

seIEC.dll

Parse-Modbus.dll

ParsePira mida.dll

Synchro

NSLdll

Verify-

Time.dll

не ниже 3.0

6f557f885

Ь7372613

28cd7780

5bdlba7

48е73а92

83dle664

9452lf63

d00b0d9f

c391d642

71acf405

5bb2a4d3

felf8f48

ecf532935

cala3fd32

15049aflf

d979f

530d9b01

26f7cdc2

3ecd814c

4eb7ca09

lea5429b

261fb0e2

884f5b35

6aldle75

Но

мер ИК

Наименование точки измерений

тт

TH

Счетчик

УСВ

Сервер

Вид электрической энергии

Метрологические характеристики ИК

Границы допускаемой основной относительной погрешности (±6), %

Границы допускаемой относительной погрешности в рабочих условиях (±6), %

1

2

3

4

5

6

7

8

9

10

1

Г-11

ТШЛ-10-1

5000/5

к.т. 0,2S Per. № 3972-03

ЗНОЛ.06-ЮУЗ

1 юооа/з/юоа/з

к.т. 0,2 Per. № 3344-08

СЭТ-4ТМ.03М

К.т. 0,2S/0,5

Per. № 36697-08

УСВ-2 Per. № 41681-10

Основной:

HP Proliant

DL360

Gen9

Резервные:

HP Proliant

DL320 G6

HP Proliant

DL320 G6

Активная

Реактивная

5,3

4,0

• 5.4

  • 4.4

2

Г-12

ТШЛ-10-1

5000/5

к.т. 0,2S Per. № 3972-03

ЗНОЛ.06-ЮУЗ

1 ЮОО/х/З/ЮО/х/З

к.т. 0,2

Per. № 3344-08

СЭТ-4ТМ.03М

К.т. 0,2S/0,5

Per. № 36697-08

Активная

Реактивная

5,3

4,0

• 5.4

  • 4.4

3

Г-21

ТШЛ-10-1

5000/5

к.т. 0,2S Per. № 3972-03

ЗНОЛ.06-ЮУЗ

1 ЮОО/х/З/ЮО/х/З

к.т. 0,2

Per. № 3344-08

СЭТ-4ТМ.03М

К.т. 0,2S/0,5

Per. № 36697-08

Активная

Реактивная

5,3

4,0

• 5.4

  • 4.4

4

Г-22

ТШЛ-10-1

5000/5

к.т. 0,2S Per. № 3972-03

ЗНОЛ.06-ЮУЗ

1 ЮОО/х/З/ЮО/х/З

к.т. 0,2

Per. № 3344-08

СЭТ-4ТМ.03М

К.т. 0,2S/0,5

Per. № 36697-08

Активная

Реактивная

5,3

4,0

• 5.4

  • 4.4

1

2

3

4

5

6

7

8

9

10

5

Г-10

ТШЛ-10-1

5000/5

к.т. 0,2S Per. № 3972-03

ЗНОЛ.06-ЮУЗ

Ю5ООА/3/ЮОА/3

к.т. 0,2

Per. № 3344-08

СЭТ-4ТМ.03М

К.т. 0,2S/0,5

Per. № 36697-17

УСВ-2 Per. № 41681-10

Основной:

HP Proliant

DL360

Gen9

Резервные:

HP Proliant

DL320 G6

HP Proliant

DL320 G6

Активная

Реактивная

5,3

4,0

• 5.4

  • 4.4

6

Г-20

ТШЛ-10-1

5000/5

к.т. 0,2S Per. № 3972-03

ЗНОЛ.06-ЮУЗ

Ю5ООА/3/ЮОА/3

к.т. 0,2

Per. № 3344-08

СЭТ-4ТМ.03М

К.т. 0,2S/0,5

Per. № 36697-08

Активная

Реактивная

5,3

4,0

• 5.4

  • 4.4

40

КЛ 110 кВ Адлерская ТЭС -Имеретинская

АМТ 145/3 800/1 к.т. 0,2S Per. № 37102-08

SUD 145/S пооооа/з/юоа/з

к.т. 0,2 Per. №37114-08

СЭТ-

4TM.03M.16

К.т. 0,2S/0,5

Per. № 36697-12

Активная

Реактивная

5,3

4,0

• 5.4

  • 4.4

41

ВЛ 110 кВ Адлерская ТЭС -Южная

АМТ 145/3 800/1 к.т. 0,2S Per. № 37102-08

SUD 145/S пооооа/з/юоа/з

к.т. 0,2

Per. №37114-08

СЭТ-

4TM.03M.16

К.т. 0,2S/0,5

Per. № 36697-08

Активная

Реактивная

5,3

4,0

• 5.4

  • 4.4

42

КЛ 110 кВ Адлерская ТЭС -Ледовый Дворец

АМТ 145/3 800/1 к.т. 0,2S Per. № 37102-08

SUD 145/S пооооа/з/юоа/з

к.т. 0,2

Per. №37114-08

СЭТ-

4TM.03M.16

К.т. 0,2S/0,5

Per. № 36697-17

Активная

Реактивная

5,3

4,0

• 5.4

  • 4.4

43

КЛ 110 кВ Адлерская ТЭС -Весёлое

АМТ 145/3 800/1 к.т. 0,2S Per. № 37102-08

SUD 145/S пооооа/з/юоа/з

к.т. 0,2 Per. №37114-08

СЭТ-

4TM.03M.16

К.т. 0,2S/0,5

Per. № 36697-08

Активная

Реактивная

5,3

4,0

• 5.4

  • 4.4

1

2

3

4

5

6

7

8

9

10

44

КВ Л 110 кВ Адлерская ТЭС -Адлер

АМТ 145/3 800/1 к.т. 0,2S Per. № 37102-08

SUD 145/S пооооа/з/юоа/з

к.т. 0,2 Per. №37114-08

СЭТ-

4TM.03M.16

К.т. 0,2S/0,5

Per. № 36697-08

УСВ-2 Per. № 41681-10

Основной:

HP Proliant

DL360

Gen9

Резервные:

HP Proliant

DL320 G6

HP Proliant

DL320 G6

Активная

Реактивная

5,3

4,0

• 5.4

  • 4.4

45

КВЛ 220 кВ Адлерская ТЭС -Черноморская

АМТ 245/1 1000/1

к.т. 0,2S Per. № 39472-08

SU 245/S

220000A/3/100A/3

к.т. 0,2

Per. №37115-08

СЭТ-

4TM.03M.16

К.т. 0,2S/0,5

Per. № 36697-08

Активная

Реактивная

5,3

4,0

• 5.4

  • 4.4

46

ВЛ 220 кВ Адлерская ТЭС -

Псоу

АМТ 245/1 1000/1

к.т. 0,2S Per. № 39472-08

SU 245/S

220000A/3/100A/3

к.т. 0,2

Per. №37115-08

СЭТ-

4TM.03M.16

К.т. 0,2S/0,5

Per. № 36697-08

Активная

Реактивная

5,3

4,0

• 5.4

  • 4.4

Пределы допускаемой абсолютной погрешности часов компонентов АПИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)

±5 с

Наименование характеристики

Значение

Количество ИК

13

Нормальные условия: параметры сети: напряжение, % от Uном

от 98 до 102

ток, % от 1ном

от 1 до 120

коэффициент мощности cosф

от 0,5 до 1,0

частота, Гц

от 49 до 51

температура окружающей среды, °С

от +21 до +25

Условия эксплуатации:

параметры сети: напряжение, % от ином

от 90 до 110

ток, % от 1ном

от 1 до 120

коэффициент мощности cosф

от 0,5 до 1,0

частота, Гц

от 49 до 51

температура окружающей среды в месте расположения ТТ и ТН, °С

от -15 до +35

температура окружающей среды в месте расположения счетчиков, °С

от -15 до +35

температура окружающей среды в месте расположения серверов, °С

от +15 до +25

Надежность применяемых в АИИС КУЭ компонентов:

для счетчиков типа СЭТ-4ТМ.03М (регистрационный номер в Федеральном информационном фонде 36697-08):

среднее время наработки на отказ, ч, не менее

140000

среднее время восстановления работоспособности, ч

2

для счетчиков типа СЭТ-4ТМ.03М (регистрационный номер в Федеральном информационном фонде 36697-12):

среднее время наработки на отказ, ч, не менее

165000

среднее время восстановления работоспособности, ч

2

для счетчиков типа СЭТ-4ТМ.03М (регистрационный номер в Федеральном информационном фонде 36697-17):

среднее время наработки на отказ, ч, не менее

220000

среднее время восстановления работоспособности, ч

2

для УСВ:

среднее время наработки на отказ, ч, не менее

35000

среднее время восстановления работоспособности, ч

2

для серверов:

среднее время наработки на отказ, ч, не менее

60000

среднее время восстановления работоспособности, ч

1

Глубина хранения информации: для счетчиков:

тридцатиминутный профиль нагрузки в двух направлениях, сут,

не менее

114

при отключении питания, лет, не менее

40

для серверов: хранение результатов измерений и информации состояний средств измерений, лет, не менее

3,5

Наименование

Обозначение

Количество, шт./экз.

1

2

3

Счетчики электрической энергии многофункциональные

СЭТ-4ТМ.03М

13

Трансформаторы тока

ТШЛ-10-1

18

Трансформаторы тока

АМТ 145/3

5

Трансформаторы тока

АМТ 245/1

6

Трансформаторы напряжения

ЗНОЛ.06-10У3

18

Трансформаторы напряжения

SUD 145/S

2

1

2

3

Трансформаторы напряжения

SU 245/S

6

Устройства синхронизации времени

УСВ-2

1

Сервер основной

HP Proliant DL360 Gen9

1

Серверы резервные

HP Proliant DL320 G6

2

Программное обеспечение

Пирамида 2000

1

Методика поверки

МИ 3000-2022

1

Формуляр

1946-22.Р 10.03 ЭСУ.ФО

1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СПО АИИС КУЭ ЕНЭС (Метроскоп)

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.4

Цифровой идентификатор ПО

26B5C91CC43C05945AF7A39C9EBFD218

Другие идентификационные данные (если имеются)

DataServer.exe, DataServer_USPD.exe

№ ИК

Наименование ИК

Состав измерительных каналов АИИС КУЭ

Вид

электроэнергии

Трансформатор тока

Трансформатор напряжения

Счетчик электрической энергии

УСПД

УССВ ивк

1

2

3

4

5

6

7

8

ПС 220 кВ Волна

1

ПС 220 кВ Волна, ОРУ 110 кВ,

1с 110 кВ, яч.7, ВЛ 110 кВ Волна - Чайка

СА 123 класс точности 0,2 S

Ктт = 600/5

per. № 23747-02

НКФ110-83У1 класс точности 0,5 Ктн = (110000/л/3)/(100/л/3) per. № 1188-84 TH 110 1С, ф. А, В, С

Альфа А1800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

2

ПС 220 кВ Волна, ОРУ 110 кВ, 1с 110 кВ, ячЛО,

ВЛ 110 кВ Волна - 2Р

ТФЗМ класс точности 0,5

Ктт= 1000/5 per. № 82223-21

НКФ110-83У1 класс точности 0,5 Ктн = (110000/л/3)/(100/л/3) per. № 1188-84 TH 110 1С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

RTU-325L per. № 37288-08

СТВ-01 per. № 49933-12

активная реактивная

3

ПС 220 кВ Волна, ОРУ 110 кВ, 2с 110 кВ, яч.11, ВЛ 110 кВ Волна -ВТЭЦ-1 с отпайкой на ПС 1Р-тяговая

ТФЗМ класс точности 0,5 Ктт = 600/5 per. № 82927-21

НАМИ-110УХЛ1 класс точности 0,2 Ктн = (110000/л/3)/(100/л/3) per. №24218-08 TH 110 2С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

1

2

3

4

5

6

7

8

4

ПС 220 кВ Волна, ОРУ 110 кВ, 1с 110 кВ, яч.12, ВЛ 110 кВ Волна -Бурун с отпайкой на ПС 2Р Котельная

СА 123 класс точности 0,2 S Ктт = 600/5 per. № 23747-02

НКФ110-83У1 класс точности 0,5 Ктн = (110000/л/3)/(100/л/3) per. № 1188-84 TH 110 1С, ф. А, В, С

Альфа А1800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

5

ПС 220 кВ Волна, ОРУ 110 кВ, ОВ 110 кВ

ТФЗМ класс точности 0,5 Ктт = 600/5 per. № 82927-21

НКФ110-83У1 класс точности 0,5 Ктн = (110000/л/3)/(100/л/3) per. № 1188-84 TH 110 1С, ф. А, В, С

НАМИ-110УХЛ1 класс точности 0,2 Ктн = (110000/л/3)/(100/л/3) per. №24218-08 TH 110 2С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

RTU-325L per. № 37288-08

СТВ-01 per. № 49933-12

активная реактивная

6

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 1с 6 кВ, ячЛ

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 400/5 per. № 32139-06

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(100/л/3) per. № 35955-07 ТН-1 6 1С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

7

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 1с 6 кВ, яч.З

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. №32139-11

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(100/л/3) per. № 35955-07 ТН-1 6 1С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

1

2

3

4

5

6

7

8

8

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 1с 6 кВ, яч.7

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 300/5 per. № 32139-06

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-1 6 1С, ф. А, В, С

Альфа А1800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

9

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 1с 6 кВ, яч.9

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 400/5 per. № 32139-06

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-1 6 1С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

10

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 1с 6 кВ, яч.11

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. № 32139-06

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-1 6 1С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

RTU-325L per. № 37288-08

СТВ-01 per. № 49933-12

активная реактивная

И

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 1с 6 кВ, яч.13

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 200/5 per. № 32139-06

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-1 6 1С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

12

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 1с 6 кВ, яч.15

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. № 32139-06

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-1 6 1С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

13

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 1с 6 кВ, яч.17

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. № 32139-06

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-1 6 1С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

1

2

3

4

5

6

7

8

14

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 2с 6 кВ, яч.19

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 750/5 per. № 51623-12

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-2 6 2С, ф. А, В, С

Альфа А1800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

15

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 2с 6 кВ, яч.21

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 400/5 per. № 32139-06

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-2 6 2С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

16

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 2с 6 кВ, яч.22

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 400/5 per. № 32139-06

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-2 6 2С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

RTU-325L per. № 37288-08

СТВ-01 per. № 49933-12

активная реактивная

17

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 2с 6 кВ, яч.25

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 400/5 per. № 32139-06

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-2 6 2С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

18

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 2с 6 кВ, яч.29

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. № 32139-06

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-2 6 2С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

19

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 2с 6 кВ, яч.ЗЗ

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 400/5 per. № 32139-06

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-2 6 2С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

1

2

3

4

5

6

7

8

20

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 2с 6 кВ, яч.35

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. №32139-11

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-2 6 2С, ф. А, В, С

Альфа А1800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

21

ПС 220 кВ Волна, ЗРУ-2 6 кВ, 4с 6 кВ, яч.46

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 400/5 per. №32139-11

ЗНОЛП

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 4С, ф. А, В, С ТН-2 6 4С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

22

ПС 220 кВ Волна, ЗРУ-2 6 кВ, 4с 6 кВ, яч.48

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. №32139-11

ЗНОЛП

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 4С, ф. А, В, С ТН-2 6 4С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

RTU-325L per. № 37288-08

СТВ-01 per. № 49933-12

активная реактивная

23

ПС 220 кВ Волна, ЗРУ-2 6 кВ, 6с 6 кВ, яч.64

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 400/5 per. №32139-11

ЗНОЛП

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 6С, ф. А, В, С ТН-2 6 6С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

24

ПС 220 кВ Волна, ЗРУ-2 6 кВ, 5с 6 кВ, яч.65

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. №32139-11

ЗНОЛП

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 5С, ф. А, В, С ТН-2 6 5С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

1

2

3

4

5

6

7

8

25

ПС 220 кВ Волна, ЗРУ-2 6 кВ, 5с 6 кВ, яч.69

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. №32139-11

знолп

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 5С, ф. А, В, С ТН-2 6 5С, ф. А, В, С

Альфа А1800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

26

ПС 220 кВ Волна, ЗРУ-2 6 кВ, 6с 6 кВ, яч.68

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. №32139-11

ЗНОЛП

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 6С, ф. А, В, С ТН-2 6 6С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

27

ПС 220 кВ Волна, ЗРУ-2 6 кВ, 6с 6 кВ, яч.72

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. №32139-11

ЗНОЛП

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 6С, ф. А, В, С ТН-2 6 6С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

RTU-325L per. № 37288-08

СТВ-01 per. № 49933-12

активная реактивная

28

ПС 220 кВ Волна, ЗРУ-2 6 кВ, 5с 6 кВ, яч.73

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. №32139-11

ЗНОЛП

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 5С, ф. А, В, С ТН-2 6 5С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

29

ПС 220 кВ Волна, ЗРУ-2 6 кВ, 5с 6 кВ, яч.75

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 400/5 per. №32139-11

ЗНОЛП

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 5С, ф. А, В, С ТН-2 6 5С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

1

2

3

4

5

6

7

8

30

ПС 220 кВ Волна, ЗРУ-2 6 кВ, 4с 6 кВ, яч.44

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. №32139-11

знолп

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 4С, ф. А, В, С ТН-2 6 4С, ф. А, В, С

Альфа А1800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

31

ПС 220 кВ Волна, ЗРУ-2 6 кВ, Зс 6 кВ, яч.45

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. №32139-11

ЗНОЛП

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 ЗС, ф. А, В, С ТН-2 6 ЗС, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

32

ПС 220 кВ Волна, ЗРУ-2 6 кВ, 6с 6 кВ, яч.76

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 800/5 per. №32139-11

ЗНОЛП

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 6С, ф. А, В, С ТН-2 6 6С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

RTU-325L per. № 37288-08

СТВ-01 per. № 49933-12

активная реактивная

33

ПС 220 кВ Волна, ЗРУ-2 6 кВ, 5с 6 кВ, яч.77

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 800/5 per. №32139-11

ЗНОЛП

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 5С, ф. А, В, С ТН-2 6 5С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

34

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 1с 6 кВ, яч.Ю

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 300/5 per. № 32139-06

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-1 6 1С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

1

2

3

4

5

6

7

8

35

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 2с 6 кВ, яч.23

ТОЛ-10 класс точности 0,5 S

Ктт = 400/5

per. №47959-16

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-2 6 2С, ф. А, В, С

Альфа А1800 класс точности 0,2S/0,5 per. № 31857-06

RTU-325L per. № 37288-08

СТВ-01 per. № 49933-12

активная реактивная

36

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 2с 6 кВ, яч.27

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 300/5 per. № 32139-06

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-2 6 2С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

37

ПС 220 кВ Волна, ЗРУ-2 6 кВ, 4с 6 кВ, яч.40

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. №32139-11

ЗНОЛП

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 4С, ф. А, В, С ТН-2 6 4С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

38

ПС 220 кВ Волна, ЗРУ-2 6 кВ, Зс 6 кВ, яч.51

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. №32139-11

ЗНОЛП

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 ЗС, ф. А, В, С ТН-2 6 ЗС, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

39

ПС 220 кВ Волна, ЗРУ-2 6 кВ, 6с 6 кВ, яч.66

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 400/5 per. № 51623-12

ЗНОЛП

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 6С, ф. А, В, С ТН-2 6 6С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

1

2

3

4

5

6

7

8

40

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 1с 6 кВ, яч.2

ТЛО-Ю класс точности 0,5 S Ктт = 600/5 per. №25433-11

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-1 6 1С, ф. А, В, С

Альфа А1800 класс точности 0,2S/0,5 per. № 31857-11

активная реактивная

41

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 1с 6 кВ, яч.4

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. № 51623-12

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-1 6 1С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-11

активная реактивная

42

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 1с 6 кВ, яч.5

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 400/5 per. № 32139-06

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-1 6 1С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

RTU-325L per. № 37288-08

СТВ-01 per. № 49933-12

активная реактивная

43

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 1с 6 кВ, яч.14

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 400/5 per. № 51623-12

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-1 6 1С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-11

активная реактивная

44

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 2с 6 кВ, яч.28

ТЛО-Ю класс точности 0,5 S Ктт = 600/5 per. №25433-11

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-2 6 2С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-11

активная реактивная

45

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 2с 6 кВ, яч.30

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. № 51623-12

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-2 6 2С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-11

активная реактивная

1

2

3

4

5

6

7

8

46

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 2с 6 кВ, яч.31

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 400/5 per. № 32139-06

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-2 6 2С, ф. А, В, С

Альфа А1800 класс точности 0,2S/0,5 per. № 31857-06

RTU-325L per. № 37288-08

СТВ-01 per. № 49933-12

активная реактивная

47

ПС 220 кВ Волна, ЗРУ-1 6 кВ, 2с 6 кВ, яч.32

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 400/5 per. № 51623-12

НОЛ-СЭЩ-6 класс точности 0,5 Ктн = (6000/л/3)/(Ю0/л/3) per. № 35955-07 ТН-2 6 2С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-11

активная реактивная

48

ПС 220 кВ Волна, ЗРУ-2 6 кВ, Зс 6 кВ, яч.41

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. №32139-11

ЗНОЛП

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 ЗС, ф. А, В, С ТН-2 6 ЗС, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

49

ПС 220 кВ Волна, ЗРУ-2 6 кВ, 4с 6 кВ, яч.42

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. №32139-11

ЗНОЛП

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 4С, ф. А, В, С ТН-2 6 4С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

50

ПС 220 кВ Волна, ЗРУ-2 6 кВ, Зс 6 кВ, яч.43

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 400/5 per. №32139-11

ЗНОЛП

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 ЗС, ф. А, В, С ТН-2 6 ЗС, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-11

активная реактивная

1

2

3

4

5

6

7

8

51

ПС 220 кВ Волна, ЗРУ-2 6 кВ, Зс 6 кВ, яч.47

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. №32139-11

знолп

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 ЗС, ф. А, В, С ТН-2 6 ЗС, ф. А, В, С

Альфа А1800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

52

ПС 220 кВ Волна, ЗРУ-2 6 кВ, Зс 6кВ, яч.49

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 400/5 per. №32139-11

ЗНОЛП

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 ЗС, ф. А, В, С ТН-2 6 ЗС, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

53

ПС 220 кВ Волна, ЗРУ-2 6 кВ, 4с 6кВ, яч.50

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. №32139-11

ЗНОЛП

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 4С, ф. А, В, С ТН-2 6 4С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

RTU-325L per. № 37288-08

СТВ-01 per. № 49933-12

активная реактивная

54

ПС 220 кВ Волна, ЗРУ-2 6 кВ, 5с 6кВ, яч.67

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 200/5 per. № 51623-12

ЗНОЛП

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 5С, ф. А, В, С ТН-2 6 5С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

55

ПС 220 кВ Волна, ЗРУ-2 6 кВ, 6с 6 кВ, яч.74

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. №32139-11

ЗНОЛП

класс точности 0,5

Ктн = (6000/л/3)/(Ю0/л/3) per. №23544-07

ТН-1 6 6С, ф. А, В, С ТН-2 6 6С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

1

2

3

4

5

6

7

8

56

ПС 220 кВ Волна, КРУНбкВ, 8с 6 кВ, яч.82

ТОЛ-СЭЩ-10 класс точности 0,5 S Ктт = 2000/5 per. №32139-11

НАЛИ-СЭЩ класс точности 0,5 Ктн = 6000/100 per. № 51621-12 TH 6 8С, ф. А, В, С

Альфа А1800 класс точности 0,2S/0,5 per. № 31857-11

RTU-325L per. № 37288-08

СТВ-01 per. № 49933-12

активная реактивная

57

ПС 220 кВ Волна, КРУНбкВ, 8с 6 кВ, яч.84

ТОЛ-СЭЩ-10 класс точности 0,5 S Ктт = 600/5 per. № 51623-12

НАЛИ-СЭЩ класс точности 0,5 Ктн = 6000/100 per. № 51621-12 TH 6 8С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-11

активная реактивная

58

ПС 220 кВ Волна, КРУНбкВ, 7с 6 кВ, яч.85

ТОЛ-НТЗ-Ю

класс точности 0,5 S

Ктт = 1000/5 per. № 69606-17

НАЛИ-СЭЩ класс точности 0,5 Ктн = 6000/100 per. № 51621-12 TH 6 7С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-11

активная реактивная

59

ПС 220 кВ Волна, КРУНбкВ, 8с 6 кВ, яч.86

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 400/5 per. № 51623-12

НАЛИ-СЭЩ класс точности 0,5 Ктн = 6000/100 per. № 51621-12 TH 6 8С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-11

активная реактивная

60

ПС 220 кВ Волна, КРУНбкВ, 7с 6 кВ, яч.89

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 400/5 per. № 51623-12

НАЛИ-СЭЩ класс точности 0,5 Ктн = 6000/100 per. № 51621-12 TH 6 7С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-11

активная реактивная

61

ПС 220 кВ Волна, КРУН 6 кВ, 8с 6 кВ, яч.90

ТОЛ-СЭЩ-Ю класс точности 0,5 S Ктт = 600/5 per. № 51623-12

НАЛИ-СЭЩ класс точности 0,5 Ктн = 6000/100 per. № 51621-12 TH 6 8С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-11

активная реактивная

1

2

3

4

5

6

7

8

62

ПС 220 кВ Волна, КРУНбкВ, 7с 6 кВ, яч.91

ТОЛ-СЭЩ-10 класс точности 0,5 S Ктт = 600/5 per. № 51623-12

НАЛИ-СЭЩ класс точности 0,5 Ктн = 6000/100 per. № 51621-12 TH 6 7С, ф. А, В, С

Альфа А1800 класс точности 0,2S/0,5 per. № 31857-11

RTU-325L per. № 37288-08

СТВ-01 per. № 49933-12

активная реактивная

63

ПС 220 кВ Волна, КРУН 6 кВ, 7с 6 кВ, яч.93

ТОЛ-СЭЩ-10 класс точности 0,5 S Ктт = 600/5 per. № 51623-12

НАЛИ-СЭЩ класс точности 0,5 Ктн = 6000/100 per. № 51621-12 TH 6 7С, ф. А, В, С

Альфа Al 800 класс точности 0,2S/0,5 per. № 31857-06

активная реактивная

Примечание - Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АПИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АПИС КУЭ как их неотъемлемая часть.

Метрологические характеристики ИК (активная энергия)

Номер ИК

Диапазон значений

силы тока

Основная относительная погрешность ИК (±^), %

Относительная погрешность ИК в рабочих условиях эксплуатации (±J), %

cos ф =

1,0

cos ф =

0,8

cos ф =

0,5

cos ф =

1,0

cos ф =

0,8

cos ф =

0,5

1

2

3

4

5

6

7

8

1; 4

(ТТ 0,2S; ТО 0,5;

Сч 0,2S)

0,01(0,02)1н < I <

0,051н

1,1

1,3

2,1

1,3

1,5

2,2

0,051н < I < 0,21н

0,8

1,0

1,7

1,0

1,2

1,8

0,21н < I < 1н

0,7

0,9

1,4

0,9

1,1

1,6

1н < I < 1,21н

0,7

0,9

1,4

0,9

1,1

1,6

2; 5

(ТТ 0,5; та 0,5;

Сч 0,2S)

0,051н < I < 0,2fa

1,8

2,8

5,4

1,9

2,9

5,5

0,2fa < I < In

1,1

1,6

2,9

1,2

1,7

3,0

fa < I < 1,2fa

0,9

1,2

2,2

1,0

1,4

2,3

3

(ТТ 0,5; та 0,2;

Сч 0,2S)

0,05fa < I < 0,2fa

1,7

2,8

5,3

1,8

2,8

5,3

0,2fa < I < fa

0,9

1,4

2,7

1,1

1,6

2,8

fa < I < 1,2fa

0,7

1,0

1,9

0,9

1,2

2,0

6 - 63

(ТТ 0,5S; TH 0,5;

Сч 0,2S)

0,01(0,02)fa < I <

0,05fa

1,8

2,5

4,8

1,9

2,6

4,8

0,05fa < I < 0,2fa

1,1

1,6

3,0

1,2

1,7

3,0

0,2fa < I < fa

0,9

1,2

2,2

1,0

1,4

2,3

fa < I < 1,2fa

0,9

1,2

2,2

1,0

1,4

2,3

Метрологические характеристики ИК (реактивная энергия)

Номер ИК

Диапазон значений

силы тока

Основная относительная погрешность ИК (±^), %

Относительная погрешность ИК в рабочих условиях эксплуатации (±J), %

cos ф = 0,8 (sin ф = 0,6)

cos ф = 0,5 (sin ф = 0,87)

cos ф = 0,8 (sin ф = 0,6)

cos ф = 0,5 (sin ф = 0,87)

1

2

3

4

5

6

1; 4

(ТТ 0,2S; TH 0,5; Сч 0,5)

0,02fa < I < 0,05fa

2,3

1,6

2,9

2,2

0,05fa < I < 0,2fa

1,6

1,2

1,9

1,5

0,2fa < I < fa

1,3

1,0

1,5

1,2

fa < I < 1,2fa

1,3

0,9

1,4

1,2

2; 5

(ТТ 0,5; TH 0,5; Сч 0,5)

0,05fa < I < 0,2fa

4,4

2,6

4,5

2,7

0,2fa < I < fa

2,4

1,5

2,5

1,6

fa < I < 1,2fa

1,8

1,2

1,9

1,4

3

(ТТ 0,5; TH 0,2; Сч 0,5)

0,05fa < I < 0,2fa

4,3

2,5

4,4

2,7

0,2fa < I < fa

2,2

1,4

2,4

1,5

fa < I < 1,2fa

1,6

1,0

1,7

1,2

1

2

3

4

5

6

6 - 39, 42, 46, 48,

49, 51 - 55, 63 (ТТ 0,5S; TH 0,5;

Сч 0,5)

0,021н < I < 0,051н

4,1

2,5

4,5

2,9

0,051н < I < 0,21н

2,5

1,6

2,7

1,8

0,21н < I < 1н

1,8

1,2

2,0

1,4

1н < I < 1,21н

1,8

1,2

1,9

1,4

40, 41, 43 - 45,

47, 50, 56 - 62 (ТТ 0,5S; TH 0,5;

Сч 0,5)

0,021н < I < 0,051н

4,0

2,4

4,2

2,7

0,051н < I < 0,21н

2,5

1,5

2,9

2,0

0,21н < I < 1н

1,9

1,2

2,3

1,7

1н < I < 1,21н

1,9

1,2

2,3

1,7

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов 5 АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±Д), с

Примечания

• 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и §2%Q для COS9<1,0 нормируются от 12%.

• 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

• 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

Наименование характеристики

Значение

1

2

Нормальные условия: параметры сети:

• - напряжение, % от ин

• - ток, % от 1н

• - коэффициент мощности

• - частота, Гц

температура окружающей среды, °C:

• - для счетчиков активной энергии

ГОСТ 31819.22-2012, ГОСТ Р 52323-2005

• - для счетчиков реактивной энергии

ГОСТ 31819.23-2012, ГОСТ Р 52425-2005

ГОСТ 26035-83

от 99 до 101

от 1(5) до 120 0,87

от 49,85 до 50,15

от +21 до +25

от +21 до +25

от +18 до +22

Рабочие условия: параметры сети:

• - напряжение, % от ин

• - ток, % от 1н

• - коэффициент мощности, не менее

• - частота, Гц

диапазон рабочих температур окружающей среды, °C:

• - для ТТ и ТН

• - для счетчиков

• - для УСПД

• - для сервера, УССВ

от 90 до 110 от 1(5) до 120

0,5

от 49,6 до 50,4

от -45 до +40 от +10 до +30 от +10 до +30 от +18 до +24

1

2

Надежность применяемых в АИИС КУЭ компонентов:

счетчики электроэнергии Альфа А1800:

- средняя наработка до отказа, ч, не менее

120000

- среднее время восстановления работоспособности, ч

72

УСПД RPU-325L:

- средняя наработка до отказа, ч, не менее

100000

комплекс измерительно-вычислительный СТВ-01:

- средняя наработка на отказ, ч, не менее

10000

Глубина хранения информации

счетчики электроэнергии:

- тридцатиминутный профиль нагрузки в двух направлениях, сут,

не менее

45

УСПД:

- суточные данные о тридцатиминутных приращениях

электроэнергии по каждому каналу и электроэнергии,

потребленной за месяц, сут, не менее

45

при отключенном питании, лет, не менее

3

ИВК:

- результаты измерений, состояние объектов и средств измерений,

лет, не менее

3,5

Наименование

Обозначение

Количество

Трансформатор тока

CA 123

6 шт.

Трансформатор тока

ТФЗМ

9 шт.

Трансформатор тока

ТОЛ-СЭЩ-10

162 шт.

Трансформатор тока опорный

ТОЛ-10

3 шт.

Трансформатор тока

ТЛО-10

6 шт.

Трансформатор тока

ТОЛ-НТЗ-10

3 шт.

Трансформатор напряжения

НКФ110-83У1

3 шт.

Трансформатор напряжения

НАМИ-110 УХЛ1

3 шт.

Трансформатор напряжения

НОЛ-СЭЩ-6

6 шт.

Трансформатор напряжения

ЗНОЛП

24 шт.

Трансформатор напряжения трехфазной антирезонансной группы

НАЛИ-СЭЩ

2 шт.

Счетчик электрической энергии трехфазный многофункциональный

Альфа A1800

63 шт.

Устройство сбора и передачи данных

RTO-325L

1 шт.

Комплекс измерительно-вычислительный

СТВ-01

1 шт.

Паспорт-формуляр

АУВП.411711.ФСК.009.03.ПС-ФО

1 экз.

Тип расходомера

Регистрационный номер

Тип расходомера

Регистрационный номер

Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ

40607-09

Счетчики холодной и горячей воды

ВМХ и ВМГ

18312-03

Счетчики воды крыльчатые ВСХН, ВСХНд, ВСГНд, ВСТН

55115-13

Счетчики холодной и горячей воды турбинные WP-Dynamic

15820-07

Счетчики воды крыльчатые

ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН

61402-15

Счетчики крыльчатые холодной и горячей воды СКБ

26343-08

Счетчики холодной и горячей воды ETW/ETK водоучет

19727-03

Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ

51794-12

Счетчики холодной и горячей воды MTK/MNK/MTW водоучет

19728-03

Счетчики холодной и горячей воды крыльчатые одноструйные ЕТ

48241-11

Счетчики холодной и горячей воды крыльчатые многоструйные М

48242-11

Счетчики воды многоструйные Пульсар М, Пульсар ММ

56351-14

Счетчики воды одноструйные Пульсар

63458-16

Счетчики турбинные холодной и горячей воды ZR

75308-19

Счетчики крыльчатые холодной и горячей воды ZR

75309-19

Счетчики холодной и горячей воды крыльчатые ZR

86522-22

Счетчики холодной и горячей воды Декаст

77560-20

-

-

Примечание - данные счетчики не могут применяться при осуществлении расчетов тепловой энергии

Тип датчика давления

Регистрационный

номер

Тип датчика давления

Регистрационный

номер

1

2

3

4

Датчики давления МТ100

49083-12

Датчики избыточного давления МИДА-ДИ-12П

17635-03

Преобразователи давления измерительные MBS1700, MBS1750

61533-15

Датчики давления малогабаритные КОРУНД

47336-16

Преобразователи измерительные Сапфир-22МТ

44236-10

Датчики давления МС20

27229-11

Датчики давления DMK,

DMP

55983-13

Датчики давления МТ100М

46325-10

Датчики давления Метран-

55

18375-08

Преобразователи давления измерительные АИР-10

31654-14

Датчики давления

Метран-150

32854-13

Преобразователи давления измерительные СДВ

28313-11

Преобразователи давления измерительные АИР-20/М2

63044-16

Преобразователи давления измерительные НТ

26817-17

Датчики давления ИД

26818-15

Датчики давления МТ-ЖКХ

49699-12

Датчики избыточного давления ДИД-01

74175-19

Датчики избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ

55928-13

Датчики давления тензорезистивные APZ, ALZ, АMZ, ASZ

62292-15

Преобразователи давления

ПДТВХ-1

43646-10

Преобразователи давления измерительные АИР-10

31654-19

Преобразователи давления измерительные НТ

26817-18

Преобразователи давления измерительные DMР, DMК

75925-19

-

-

Тип термопреобразователя

Регистрационный номер

Тип термопреобразователя

Регистрационный номер

Комплекты термометров сопротивления из платины технических разностных КТПТР-01; КТПТР-03, 06, 07, 08

46156-10

Комплекты термометров сопротивления из платины технические разностные КТПТР-04, 05, 05/1

39145-08

Термопреобразователи сопротивления ТС-Б

61801-15

Термометры сопротивления (термопреобразователи сопротивления) ДТС

28354-10

Термометры сопротивления из платины технические ТПТ-15

39144-08

Термометры сопротивления

ТС 005

14763-14

Термометры сопротивления из платины технические ТПТ-1

46155-10

Преобразователи термоэлектрические ТП

61084-15

Термопреобразователи сопротивления ТСП-05

14456-13

Комплекты термопреобразователей сопротивления КТСМ, КТСП

38790-13

Комплекты термометров сопротивления платиновых КТС-Б

43096-15

Комплекты термопреобразователей сопротивления КТСП-Н

38878-17

Комплекты термопреобразователей сопротивления платиновые ТСПТК

21839-12

Т ермопреобразователи медные технические ТМТ

15422-06

Термопреобразователи сопротивления платиновые ТСП-Н

38959-17

Комплекты термопреобразователей сопротивления платиновых

КТСПТВХ-В

24204-03

Термопреобразователи сопротивления платиновые ТСПТВХ

33995-07

-

-

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

НС-А; НС-F; HC-M; HC-N

ВИС.Т.Мини

Номер версии ПО

2.29 - 2.90

не ниже 0.9.5

Цифровой идентификатор ПО

0-65535

-

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

-

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности при измерении объемного расхода и объема с использованием штатных полнопроходных электромагнитных первичных преобразователей расхода, %, в диапазоне расходов:

• - от Gн до Gn

• - от Gп до Gb

±(0,6+0,005-Gb/Gi), но не более ±2 % ±0,6; ±0,2*

Пределы допускаемой относительной погрешности при измерении массового расхода и массы с использованием штатных полнопроходных электромагнитных первичных преобразователей расхода, Ef, %

±(0,7+0,01-Gb/Gi),

но не более 2,5 %

Пределы допускаемой относительной погрешности при измерении объемного расхода и объема с использованием штатных погружных электромагнитных первичных преобразователей скорости, (три/два преобразователя), %, в диапазоне расходов:

• - от Gн до Gп

• - от Gп до Gb

±(1,6+0,015-Gb /G), не более ±2,5 (±3,0) % ±1,6/ ±2,0

Пределы допускаемой относительной погрешности при измерении массового расхода и массы с использованием штатных погружных электромагнитных первичных преобразователей расхода, Ef, %

±(2+0,02^ Gb/Gi), но не более 5 %

Пределы допускаемой относительной погрешности электронного блока при измерении тепловой энергии, Ec, %

±(0,5+Atmin/At)

Пределы допускаемой относительной погрешности при измерении тепловой энергии, %:

• - для закрытых систем теплоснабжения

• - для открытых систем теплоснабжения, а также для циркуляционных и тупиковых систем водоснабжения

±(Ef+Et+Ec)**

по

ГОСТ Р 8.728-2010

Пределы допускаемой   относительной   погрешности   каналов

преобразования электронным блоком частотно-импульсных сигналов при измерении объема, %

±0,1

Пределы допускаемой относительной погрешности при измерении объема с помощью счетчиков, указанных в таблице 1, %

±70,1² + 3V² ***, но не более 5 %

Пределы допускаемой абсолютной погрешности при измерении температуры t, °С, без учета [с учетом] погрешности термопреобразователей

±(0,1+0,001-t)

r±(0,6+0,004-t)l

Пределы допускаемой приведенной погрешности при измерении давления без учета [с учетом]^**** погрешности преобразователей давления, %

±0,15

[±V0,15² +ур²], но не более ±2 %

Пределы допускаемой относительной погрешности измерения времени, %

±0,01

^*- по спец. заказу;

** Et - пределы допускаемой относительной погрешности измерения разности температур пары датчиков температуры определяется в соответствии с их описанием типа и эксплуатационными документами и не превышает +(0,5+3-Atmin/At) %;

*** - обеспечивается режимами работы применяемых счетчиков, 6V - пределы допускаемой относительной погрешности измерений объема счетчиков, %;

**** YP - пределы допускаемой приведенной погрешности преобразователей давления, %.

Наименование характеристики

Значение

Измеряемая среда

Теплофикационная, природная вода, питьевая вода по ГОСТ Р 51232-98, технологические растворы, конденсат, хладагенты, суспензии, эмульсии, электропроводящие жидкости с удельной проводимостью от 3-10'⁶ до 10 См/м.

Диаметры условного прохода полнопроходных электромагнитных первичных преобразователей, мм

2,5; 4; 6; 10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 150; 200; 250; 300; 400; 500; 600; 700; 800; 900; 1000; 1100;

1200; 1300; 1400; 1500

Диапазон условных диаметров трубопроводов для погружных электромагнитных первичных преобразователей, мм

от 300 до 4000

Диапазон температур рабочей среды, °С:

• - воды, конденсата, электропроводящей жидкости

• - хладагента

от 0 до +150 (от 0 до +200)^* от -50 до +50 (от -50 до +200)*

Диапазон измерений разности температур теплоносителя, °С

от Atmin ** до 149 (от Atmin ** до 180)*

Максимальное давление рабочей среды, МПа

0,6; 1,0; 1,6; 2,5; 40*

Напряжение питания, В

• - переменный ток

• - постоянный ток

+ 10%

220 ~¹⁵%

12; 24

Частота, Г ц

50±1

Диапазон температур окружающей среды, °С:

• - электронного блока

• - первичного преобразователя

от +5 до +55 (от -50 до +55)^* от -50 до +55

Наименование характеристики

Значение

Диапазон температур хранения и транспортирования, °С

от +5 до +55

Диапазон относительной влажности окружающего воздуха, %

от 5 до 95

Выходные сигналы:

• - аналоговый, мА

• - частотный, Гц

от 0 до 5

(от 0 до 20; от 4 до 20) от 0 до 1000 (от 0 до 10000)

Максимальная потребляемая мощность, В-А, не более

70

Степень защиты:

• - электронный блок

• - первичные преобразователи

IP40, IP54, IP65, (IP68)* IP65 (IP67, IP68)*

Г абаритные размеры электронного блока, мм, не более

350 х 380 х 155

Масса электронного блока, кг, не более

8

Средняя наработка на отказ, ч, не менее

100000 (120000; 180000)*

Средний срок службы, лет, не менее

12 (15; 25)*

^*- по спец. заказу

**- конкретное значение Atmin выбирается из ряда 1, 2, 3 °С и указано в эксплуатационном документе.

Наименование

Обозначение

Кол-во

Теплосчетчик ВИС.Т3

-

1 шт.

Руководство по эксплуатации

ВАУМ.407312.114 РЭ3

ВАУМ.407312.114 РЭ4

1 экз.

Паспорт

ВАУМ.407312.114 ПС3

ВАУМ.407312.114 ПС4

1 экз.
