МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

29 апреля 2019 г.

1022

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 59643 «Приборы щитовые цифровые электроизмерительные Щ20, Щ21, Щ22, Щ23» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ОАО «Электроприбор» от 11 апреля 2019 г. № 52/СКБ-194 и № 52/СКБ-195 приказываю:

  • 1. Внести изменения в описание типа на приборы щитовые цифровые

электроизмерительные Щ20,  Щ21,  Щ22,  Щ23, зарегистрированные

в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61450-15, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Установить методику поверки по документу 0ПЧ. 140.311 МП с изменением № 1 «Приборы щитовые цифровые электроизмерительные Щ20, Щ21, Щ22, Щ23. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 декабря 2018 г., и распространить действие документа на приборы щитовые цифровые электроизмерительные Щ20, Щ21, Щ22, Щ23, находящиеся в эксплуатации.

  • 3. Переоформить свидетельство об утверждении типа № 59643 «Приборы

щитовые цифровые электроизмерительные Щ20, Щ21,  Щ22,  Щ23»,

зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61450-15, в связи с внесением изменений в методику поверки.

  • 4. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С. Голубев

f........................ >

Подлинник электронного документа, подписанного ЭЛ, хранится 8 системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

С1’.1 Д! НИЯ О С -’ШФИКА [1- jl 1

Сертификат OOE1036EE32711E88OE9EOO71BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

к___________________________/


Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «29» апреля 2019 г. № 1022

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Приборы щитовые цифровые электроизмерительные Щ20, Щ21, Щ22, Щ23

Назначение средства измерений

Приборы щитовые цифровые электроизмерительные Щ20, Щ21, Щ22, Щ23 (далее -приборы) предназначены для измерений напряжения или силы тока в электрических цепях постоянного тока.

Описание средства измерений

Принцип действия приборов основан на преобразовании входных электрических сигналов в цифровую форму и отображении результата измерений на следующих видах отсчетных устройств (ОУ):

  • - цифровое ОУ (ЦОУ);

  • - дискретно-аналоговое ОУ (ДАОУ);

  • - цифровое и дискретно-аналоговое ОУ.

Приборы имеют различные исполнения по диапазону измерений входного сигнала, диапазону показаний, наименованию единицы измерения, цвету лицевой панели, цвету передней рамки, цвету цифровых индикаторов, зонам цветовой сигнализации (порогам изменения цвета индикации) дискретно-аналоговое ОУ.

Приборы имеют возможность программирования диапазона измерений входного сигнала, диапазона показаний цифрового ОУ, порогов изменения цвета индикации дискретноаналогового ОУ, яркости свечения индикаторов цифрового и дискретно-аналогового ОУ по цифровому интерфейсу RS485 (в зависимости от исполнения прибора).

Приборы (в зависимости от модификации) имеют исполнение с цифровым интерфейсом RS485 и/или дискретными (релейными) выходами. Поддерживаемые протоколы обмена по интерфейсу: Modbus RTU, ASCII.

Приборы (в зависимости от модификации) имеют возможность выбора подсветки шкалы.

Приборы имеют возможность изменения диапазона показаний дискретно-аналогового ОУ путем замены лицевой панели.

Приборы имеют возможность изменения наименования единицы измерения путем замены лицевой панели.

Конструктивно приборы выполнены в металлическом корпусе щитового крепления со степенью защиты от воздействия твердых тел IP20 по ГОСТ 14254-2015.

Приборы работоспособны при установке в любом положении.

Приборы не имеют подвижных частей и обеспечивают устойчивость к механическим воздействиям в соответствии с группой М40, сейсмостойкость 9 баллов при уровне установки над нулевой отметкой до 10 м, 8 баллов при уровне установки до 25 м по ГОСТ 17516.1-90.

По климатическим условиям приборы относятся к изделиям исполнения ТВ4.1 и предназначены для эксплуатации в условиях влажного тропического климата при температуре от минус 10 °С до плюс 50 °С и относительной влажности воздуха не более 98 % при температуре плюс 35 °С.

Приборы имеют исполнения для общепромышленного применения и для работы в составе технических средств атомных электростанций.

Информация об исполнении прибора содержится в коде полного условного обозначения:

Щаа.Ь.с - d - e - f- g - h - i - j,

где Щаа - тип прибора (по размеру передней рамки, мм):

Щ20 - 50x25, Щ21 - 100x25,

Щ22 - 100x50, Щ23 - 100x100;

Примечание - в зависимости от исполнения, приборы Щ23 могут иметь размер передней рамки не более 96x96 мм.

b - исполнение прибора по виду ОУ, диапазону показаний ЦОУ и числу единичных индикаторов ДАОУ;

с - исполнение прибора конструктивное;

d - диапазон измерений входного сигнала;

e - диапазон показаний;

f - единица измерения физической величины;

g - цвет лицевой панели;

h - цвет передней рамки;

i - цвет индикаторов ЦОУ;

j - параметры ДАОУ.

Неиспользуемые параметры в формуле заказа заменяют знаком «x» или не указывают.

Дополнительно указывают:

  • - класс безопасности по НП-001-2015 для приборов, предназначенных для работы в составе технических средств атомных электростанций;

  • - толщину щита, если она отличается от 50 мм;

  • - увеличенный размер дискретной индикации 10 мм для приборов Щ23.3, Щ23.4, Щ23.6 (по умолчанию размер дискретной индикации 5 мм - не указывается);

  • - язык, если маркировка и (или) эксплуатационная документация должны быть выполнены на английском языке, по умолчанию язык - русский.

Конструкция приборов спроектирована так, что доступ к измерительным компонентам и внутренним частям приборов возможен только с нарушением пломб с клеймом ОТК и клеймом поверителя, установленных на винты крепления блока печатных плат к корпусу.

Приказ Росстандарта №1022 от 29.04.2019, https://oei-analitika.ru

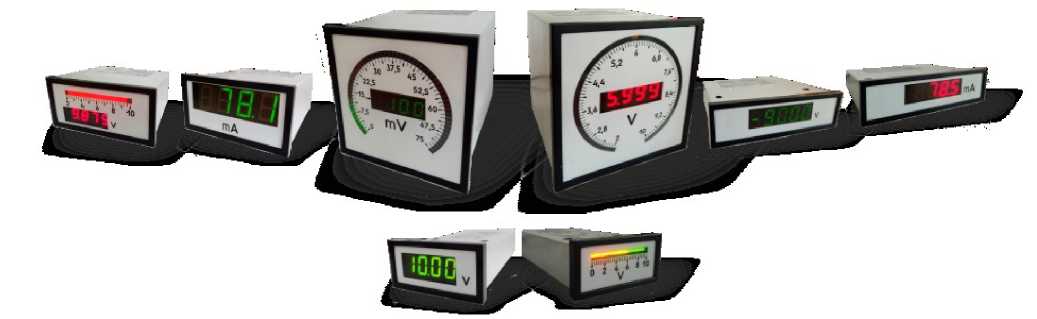

Рисунок 1 - Общий вид приборов

Приказ Росстандарта №1022 от 29.04.2019, https://oei-analitika.ru

Примечание - Для исполнения Щ20.1 Lmax = 91 мм, для исполнения Щ20.3 Lmax = 83 мм

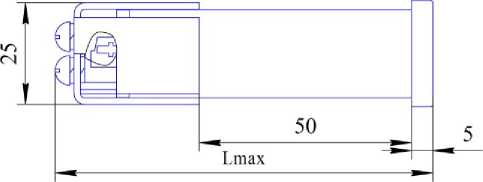

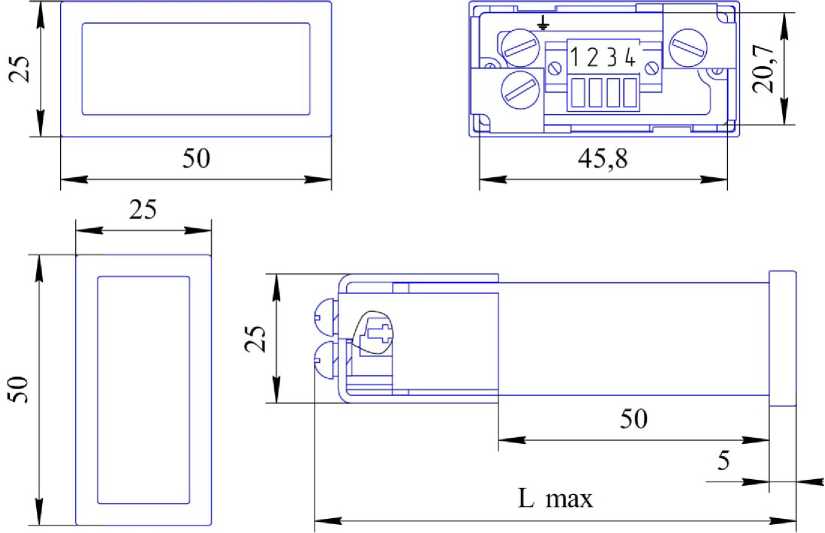

Рисунок 2 - Общий вид приборов Щ20

Приказ Росстандарта №1022 от 29.04.2019, https://oei-analitika.ru

Примечание - Для исполнений Щ21.1, Щ21.2, Щ21.3, Щ21.5 Lmax = 83 мм, для исполнения Щ21.7 Lmax = 71 мм

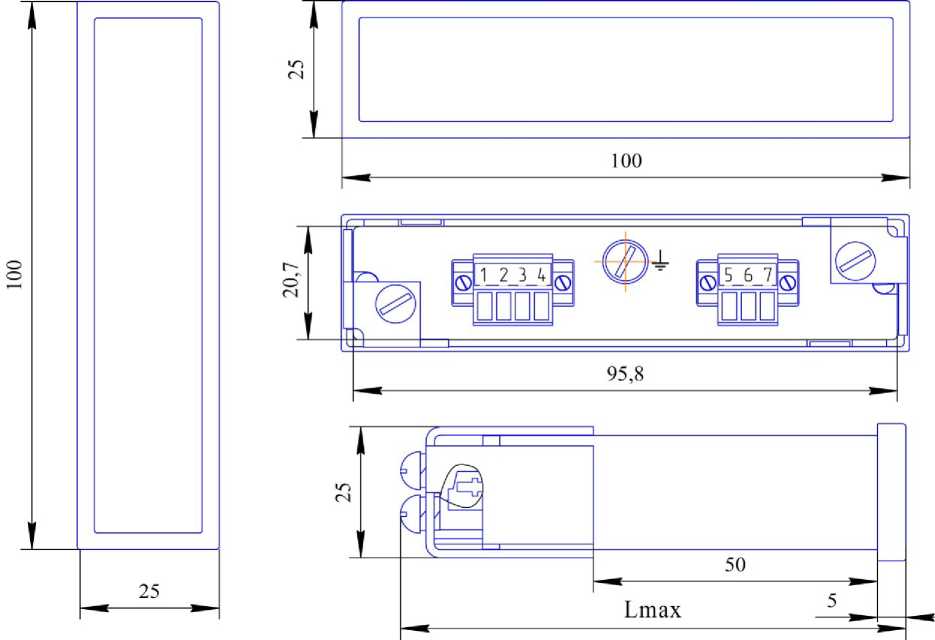

Рисунок 3 - Общий вид приборов Щ21

Приказ Росстандарта №1022 от 29.04.2019, https://oei-analitika.ru

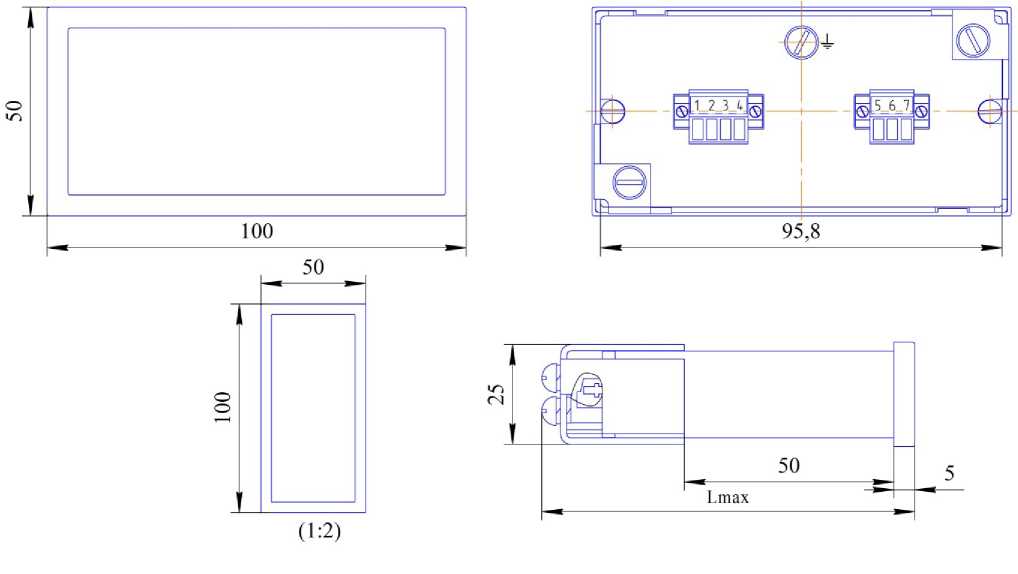

Рисунок 4 - Общий вид приборов Щ22

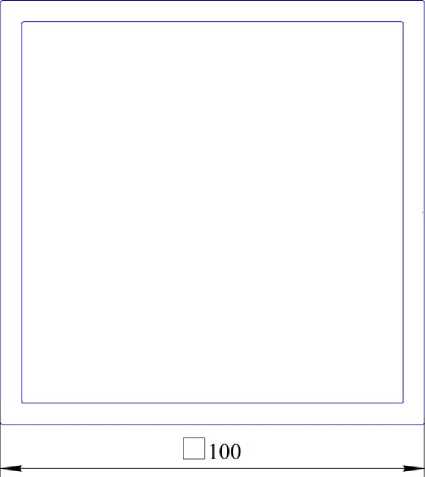

f----------------------------------------------------------------------------->

Приказ Росстандарта №1022 от 29.04.2019, https://oei-analitika.ru

<______________________________________________________________________J

□96
Приказ Росстандарта №1022 от 29.04.2019, https://oei-analitika.ru

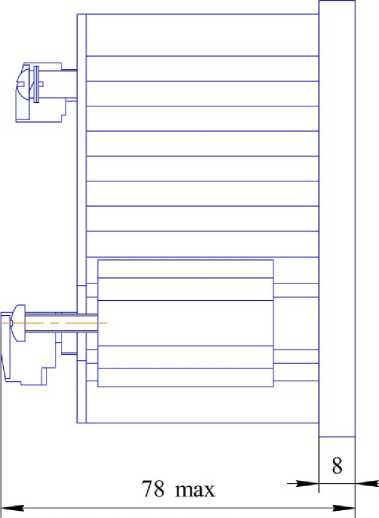

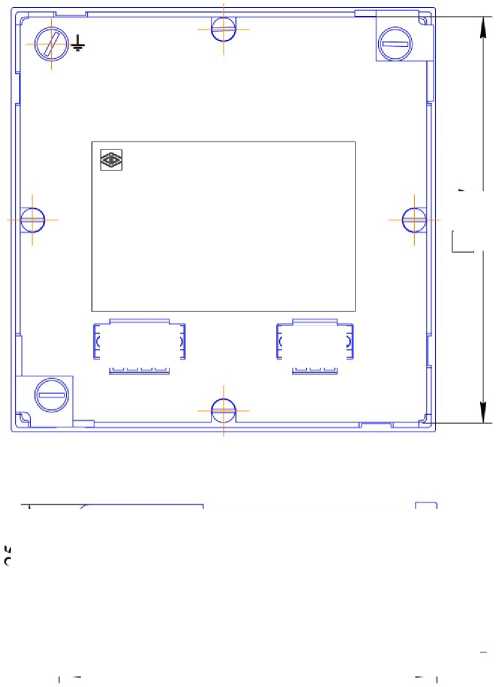

Рисунок 5 - Общий вид приборов Щ23.3, Щ23.4, Щ23.6

га

ГТ

12 3 4

®

Г“1

□□□□

yR

Вход

Питание

24 V

Ыа:

А | В GND

RS485

вввввв

8 9 10 11 12 13

BE

НЕ

ЕВ

14 15 16 17 18 19

Приказ Росстандарта №1022 от 29.04.2019, https://oei-analitika.ru
Приказ Росстандарта №1022 от 29.04.2019, https://oei-analitika.ru
Приказ Росстандарта №1022 от 29.04.2019, https://oei-analitika.ru

□95,7

ь

12 3 4

с

шш

5 6j]

ши

3

Приказ Росстандарта №1022 от 29.04.2019, https://oei-analitika.ru
Приказ Росстандарта №1022 от 29.04.2019, https://oei-analitika.ru

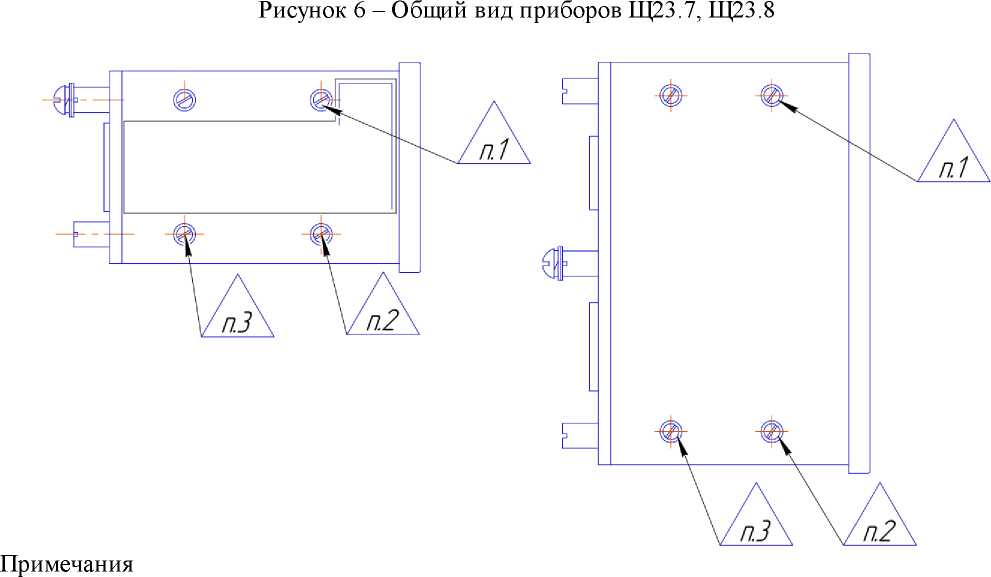

п. 1 - Клеймо ОТК;

п.2 - Клеймо поверителя;

п.3 - Клеймо заказчика (при необходимости).

Место пломбировки заполняется мастикой.

Рисунок 7 - Пломбировка приборов Щ20, Щ21, Щ22, Щ23.7, Щ23.8

Приказ Росстандарта №1022 от 29.04.2019, https://oei-analitika.ru

Примечания

п.1 - Клеймо ОТК;

п.2 - Клеймо поверителя;

п.3 - Клеймо заказчика (при необходимости).

Место пломбировки заполняется мастикой.

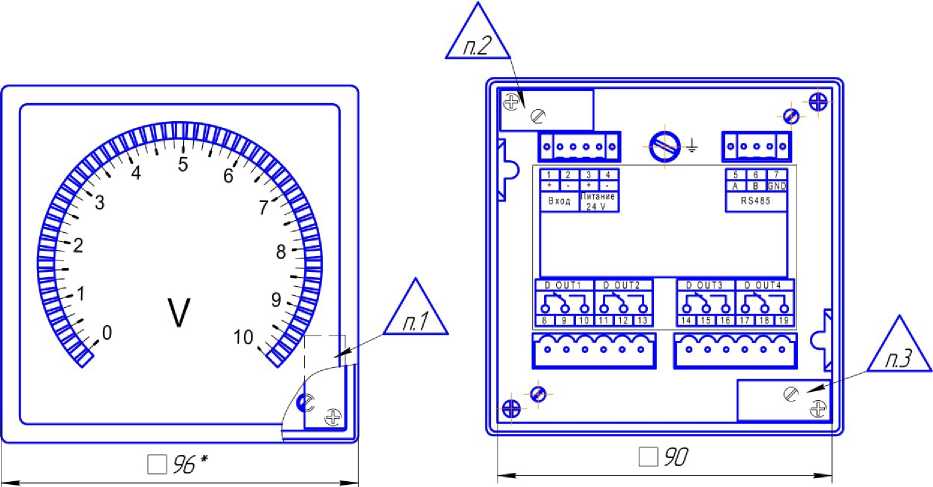

Рисунок 8 - Пломбировка приборов Щ23.3, Щ23.4, Щ23.6

Программное обеспечение

Программное обеспечение приборов является встроенным и обеспечивает функционирование прибора, включая измерение и вычисление метрологических величин, прием и передачу данных, отображение данных на локальном человеко-машинном интерфейсе.

Встраиваемое программное обеспечение приборов защищено от изменения. Программное обеспечение приборов предусматривает наличие различных уровней доступа, различающихся набором разрешенных операций и объемом предоставляемых данных, включая разделение доступа к данным и операций по конфигурированию приборов, изменения параметров контролируемых сигналов, контроль параметров безопасности.

Встраиваемое программное обеспечение состоит из двух частей:

  • - метрологически значимая часть встраиваемого программного обеспечения;

  • - сервисная часть встраиваемого программного обеспечения.

Характеристики метрологически значимой части встроенного программного обеспечения представлены в таблицах 1 и 1.1.

Таблица 1 - Идентификационные данные программного обеспечения для приборов Щ20.3, не имеющих исполнения с интерфейсом RS485

Идентификационные данные (признаки)

Значение

Приборы Щ20.3

Идентификационное наименование ПО

Щ20.hex

Номер версии (идентификационный номер ПО)

Не ниже 1.50

Цифровой идентификатор ПО

454f8cc5040b1f3a44e767545fd1c84f

Другие идентификационные данные (если имеются)

md5

Таблица 1.1 - Идентификационные данные программного обеспечения для приборов, имеющих исполнения с интерфейсом RS485

Идентификационные данные (признаки)

Значение

Приборы Щ20.1

Идентификационное наименование ПО

Щ20 1 RS.hex

Номер версии (идентификационный номер ПО)

Не ниже 2.0

Цифровой идентификатор ПО

0х74С5

Другие идентификационные данные (если имеются)

CRC16, полином 0хА001, начальное значение OxFFFF

Приборы Щ21, Щ22, Щ23

Идентификационное наименование ПО

Щ2х х RS.hex

Номер версии (идентификационный номер ПО)

Не ниже 2.0

Цифровой идентификатор ПО

0x4AF1

Другие идентификационные данные (если имеются)

CRC16, полином 0хА001, начальное значение OxFFFF

Управление АЦП, обработку результатов измерения, вывод значений на индикаторы обеспечивает микропроцессор. В память микропроцессора записано встроенное метрологически значимое программное обеспечение (ВПО), калибровочные коэффициенты и значения параметров, программируемых при помощи цифрового интерфейса RS485. ВПО в достаточной мере защищено от несанкционированного доступа и возможности несанкционированной модификации, загрузки, удаления или иных преднамеренных или непреднамеренных изменений метрологически значимой части ПО. Доступ к микропроцессору возможен только после вскрытия прибора с нарушением гарантийных пломб. Вход в режим настройки параметров и калибровки возможен только при помощи цифрового интерфейса RS485, для прибора Щ20.3 с помощью встроенной кнопки, которую необходимо нажать толкателем и удерживать при включении питания, доступ к кнопке возможен после удаления специального винта на корпусе прибора. Предусмотрена сигнализация нарушения памяти программ микропроцессора. При включении питания прибора производится контроль целостности памяти программ методом подсчета контрольной суммы. Предусмотрен контроль количества выполненных калибровок.

При проведении санкционированных регламентных работ проводится настройка параметров показаний, выбор диапазона измерений входного сигнала и, при необходимости, калибровка (формируются калибровочные коэффициенты). При изменении диапазона показаний необходимо проводить отметку в паспорте, которая должна содержать установленный диапазон показаний, дату и подпись ответственного исполнителя.

Программное обеспечение приборов обеспечивает формирование статистических отчетов по результатам измерений, включая отчетные формы по ГОСТ 32145-2013.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Диапазоны измерений сигналов напряжения и силы постоянного тока, представлены в таблицах 2 и 2.1.

Таблица 2 - Таблица диапазонов измерений для приборов Щ20.3, не имеющих исполнения с интерфейсом RS485

Измеряемая величина

Диапазон измерений *

Группа диапазонов измерений входного сигнала для приборов Щ20

исполнение 1 (однополярный)

исполнение 2 (двухполярный)

Напряжение постоянного тока

от 0 до 75 мВ

-75.0.75 мВ

-

от 0 до 200 мВ

-200.0.200 мВ

-

от 0 до 1 В

-1.0.1 В

-

от 0 до 10 В

-10.0.10 В

I

от 2 до 10 В

-6...2...10 В

Сила постоянного тока

от 0 до 5 мА

-5.0.5 мА

-

от 0 до 20 мА

-20.0.20 мА

II

от 4 до 20 мА

-12.4.20 мА

Примечание - * возможен выбор любого диапазона измерений

Таблица 2.1 - Таблица диапазонов измерений для приборов, имеющих исполнения с интерфейсом RS485

Измеряемая величина

Диапазон измерений*

Группа диапазонов измерений входного сигнала *

Однополярный (двухполярный)

Напряжение постоянного тока

от 0 до 75 мВ (-75.0.75 мВ) от 0 до 200 мВ (-200.0.200 мВ) от 0 до 1 В (-1.0.1 В)

I

от 0 до 10 В (-10.0.10 В) от 2 до 10 В (-6.2.10 В)

II

Сила постоянного тока

от 0 до 5 мА (-5.0.5 мА) от 0 до 20 мА (-20.0.20 мА) от 4 до 20 мА (-12.4.20 мА)

III

Примечание - * возможен выбор внутри группы, в которой находится заказанный диапазон измерений

Прибор Щ20.3 имеет один из диапазонов измерений входного сигнала исполнения 1, указанных в таблице 2, и возможность выбора в процессе эксплуатации диапазона измерений входного сигнала внутри группы для групп I или II.

Приборы (кроме приборов Щ20.3) имеют все диапазоны измерений входного сигнала внутри выбранной группы, указанной в таблице 2.1, и возможность выбора в процессе эксплуатации любого из диапазонов измерений входного сигнала внутри заказанного исполнения.

Программируемый диапазон показаний цифрового ОУ может быть любым в пределах максимального диапазона показаний. Разность между верхним и нижним значениями диапазона показаний не должна превышать величину верхнего предела максимального диапазона показаний, приведенного в таблице 3 (9999 или 19999 в зависимости от исполнения прибора).

Таблица 3 - Конструктивные исполнения приборов

Тип прибора

Исполнение прибора

Габаритные размеры (с учетом крепящей скобы), мм, не более

Цифровое отсчетное устройство

Дискретно-аналоговое отсчетное устройство

Масса, кг, не более

Максимальный диапазон показаний

Количество единичных индикаторов

Вид

Щ20

1

50x25x91

-1999* до 9999

-

-

0,15

3.Г

50x25x83

-

30

линия

3.В

25x50x83

Щ21

1

100x25x83

-1999* до 9999

-

-

0,20

2

100x25x83

-19999** до 19999

-

-

3.Г

100x25x83

-

31

линия

3.В

25x100x83

5

100x25x83

-9999 до 9999

-

-

7.Г

100x25x71

-

45

линия

7.В

25x100x71

Щ22

1

100x50x83

-1999* до 9999

-

-

0,25

2

100x50x83

-19999** до 19999

-

-

4.Г

100x50x83

-1999* до 9999

25

линия

4.В

50x100x83

5

100x50x83

-9999 до 9999

-

-

6.Г

100x50x83

-9999 до 9999

25

линия

6.В

50x100x83

Щ23

3

96x96x85

-

61

дуга

0,3

4

96x96x85

-1999* до 9999

61

дуга

6

96x96x85

-9999 до 9999

61

дуга

7

100x100x83

-

91

дуга

8

100x100x83

-9999 до 9999

91

дуга

Примечания

*Приборы могут иметь диапазон показаний с нижним значением диапазона -999; ** Приборы могут иметь диапазон показаний с нижним значением диапазона -9999

Таблица 4 - Основная погрешность

Тип прибора

Пределы допускаемой основной приведенной погрешности, %

по цифровому ОУ

по дискретно-аналоговому ОУ

Для приборов с цифровым ОУ

Щ20.1

±0,1

-

Щ21.1

Щ21.2

Щ21.5

Щ22.1

Щ22.2

Щ22.5

Для приборов с дискретно-аналоговым ОУ

Щ20.3

-

±2,5

Щ21.3

Щ21.7

±1,5

Щ23.3

Щ23.7

±1,0

Окончание таблицы 4

Тип прибора

Пределы допускаемой основной приведенной погрешности, %

по цифровому ОУ

по дискретно-аналоговому ОУ

Для приборов с цифровым и дискретно-аналоговым ОУ

Щ22.4

±2,5

Щ22.6

Щ23.4

±0,1

±1,5

Щ23.6

Щ23.8

±1,0

Нормирующее значение при определении основной приведенной погрешности принимается равным:

  • - верхнему пределу максимального диапазона показаний при определении погрешности по цифровому ОУ на максимальном диапазоне показаний;

  • - разности верхнего и нижнего пределов диапазона измерений входного сигнала при определении погрешности по цифровому ОУ на заказанном диапазоне показаний или по дискретно-аналоговому ОУ.

Таблица 5 - Дополнительная погрешность

Наименование влияющей величины

Диапазон значений влияющей величины

Пределы допускаемой дополнительной приведенной погрешности

Отклонение напряжения питания в пределах рабочих условий

от 20 до 28 В

предел допускаемых основных погрешностей

Изменение температуры окружающего воздуха на каждые 10 °С от нормальной

от -10 до +15 °С; от +25 до +50 °С

0,5 предела допускаемых основных погрешностей

Изменение относительной влажности от нормальной при температуре +35 °С

от 80 до 98 %

Воздействие вибрации *

-

Примечание - * Приборы являются работоспособными при воздействии следующих внешних механических факторов:

  • - синусоидальная вибрация в диапазоне частот от 0,5 до 100 Гц с ускорением 40 м/с2;

  • - удары многократного действия с амплитудой ускорения 140 м/с2 при длительности импульса ускорения от 2 до 20 мс

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания от сети постоянного тока, В

- исполнение 24В

от 20 до 28

Мощность, потребляемая приборами от цепи питания при номинальных

значениях входных сигналов, В^А, не более:

- для приборов Щ20.1, Щ20.3

1,0

- для приборов Щ21.1, Щ21.2, Щ21.5, Щ22.1, Щ22.2, Щ22.5

2,0

- для приборов Щ21.3

3,0

- для приборов Щ21.7, Щ22.4, Щ22.6

4,0

- для приборов Щ23.3, Щ23.4, Щ23.6

6,0

- для приборов Щ23.7, Щ23.8

8,0

Входное сопротивление при измерении напряжения постоянного тока, МОм

от 0,975 до 1,025

Окончание таблицы 6

Наименование характеристики

Значение

Напряжение нагрузки при измерении силы постоянного тока величиной, равной верхнему пределу измерения, мВ:

  • - для приборов Щ21, Щ22, Щ23

  • - для Щ20.3

  • - для Щ20.1

для приборов с пределами измерений от 0 до 20 мА, от 4 до 20 мА, от -20 до +20 мА, от -12 до +20 мА;

для приборов с пределом измерения от 0 до 5 мА, от -5 до +5 мА

от 70 до 80

от 75 до 85

от 180 до 220

от 90 до 110

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа (мм рт.ст.)

от +15 до +25

от 30 до 80 от 84 до 106,7 (от 630 до 795)

Рабочие условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха при +35 °С, %

  • - атмосферное давление, кПа (мм рт.ст.)

от -10 до +50

98

от 84 до 106,7 (от 630 до 795)

Средняя наработка до отказа, ч

150000

Средний срок службы, лет, не менее

15

Срок сохранности в упаковке и выполненной изготовителем консервац ии, лет, не менее

1

Среднее время восстановления работоспособности прибора, включая конфигурирование, ч, не более

4

Приборы являются сейсмостойкими и обеспечивают работоспособность, сохраняя свои характеристики при сейсмических воздействиях интенсивностью 9 баллов по шкале MSK - 64 при уровне установки на высоте до 10 м над нулевой отметкой и 8 баллов по шкале MSK -64 при уровне установки на высоте до 25 м над нулевой отметкой

Знак утверждения типа

наносится на этикетку прибора, титульные листы Руководства по эксплуатации и Паспорта типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Прибор щитовой цифровой электроизмерительный Щ20, Щ21, Щ22, Щ23 (модификация по заказу)

Щ20, Щ21,

Щ22, Щ23

1 шт.

Комплект монтажных частей

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

0ПЧ.140.311 РЭ

1 экз.

Методика поверки

0ПЧ.140.311 МП

1 экз.

Копия свидетельства об утверждении типа СИ

-

1 экз.

Лицевая панель технологическая для приборов, имеющих ДАОУ

-

1 экз.1)

Окончание таблицы 7

Наименование

Обозначение

Количество

План качества

-

1 экз.2)

Примечания

  • 1) Допускается один экземпляр на партию приборов до 10 шт.;

  • 2) При поставке приборов по 2 и 3 классу безопасности по одному экземпляру плана качества на партию приборов, при поставке приборов по 4 классу безопасности - наличие плана качества осуществляется в соответствии с условиями договора на поставку

Поверка

осуществляется по документу 0ПЧ.140.311 МП с изменением № 1 «Приборы щитовые цифровые электроизмерительные Щ20, Щ21, Щ22, Щ23. Методика поверки», утвержденным ФГУП «ВНИИМС» 20.12.2018 г.

Основные средства поверки: калибратор универсальный Н4-6 (регистрационный номер в Федеральном информационном фонде № 16690-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус прибора.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

Нормативные документы, устанавливающие требования к приборам щитовым цифровым электроизмерительным Щ20, Щ21, Щ22, Щ23

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 30 А

НП-001-2015 Общие положения обеспечения безопасности атомных станций ТУ 25-7504.210-2010 Приборы щитовые цифровые электроизмерительные Щ20, Щ21, Щ22, Щ23. Технические условия

Изготовитель

Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор»)

ИНН 2128002051

Адрес: 428020, г. Чебоксары, пр. И.Я. Яковлева, д. 3

Телефон (факс): +7 (8352) 39-99-12 (+7 (8352) 55-50-02)

Web-сайт: http://www.elpribor.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).

Адрес: 119361, г. Москва, ул. Озерная, д. 46.

Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)

Web-сайт: www.vniims.ru

E-Mail: office@vniims.ru,

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
