МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

05 августа 2022 г.

1926

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентст по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов к настоящему приказу.

  • 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

средств

измерений,

ва

прилагаемые

Заместитель Руководителя

f                        Л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Е.Р.Лазаренко

СЪЕДЕНИЯ О СЕРТИФИКАТЕ ?П

Сертификат: 029D109BO0OBAE27A64C995DDB0602O3A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «5» августа 2022 г. № 1926 Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код

характера произ-

вод-

ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код

иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утвер

ждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Осциллограф стробоскопический N1000A с модулем N1045B

Обозначение отсутствует

Е

86336-22

базовый блок N1000A зав. № MY59280612 и модуль стробоскопический N1045B зав. № MY61140104

Компания "Keysight Technologies Malaysia

Sdn.Bhd.",

Малайзия

Компания "Keysight Technologies Malaysia

Sdn.Bhd.",

Малайзия

ОС

N1000A N

1045B МП

1 год

Акционерное общество "Научно-производственная фирма "Диполь" (АО "НПФ" Диполь"), г. Санкт-

Петербург

ФГУП

"ВНИИФТРИ", Московская

обл.,

г. Солнечногорск, р.п. Мен-делеево

25.10.2021

2.

Модули пре-образовате-лей напряжения ана-логоцифровые

IOLITE

С

86337-22

DB20001258 (мо

дификация

IOLITEdi-IxACC),

DB20001523 (мо

дификация

IOLITEi-8xLA),

DB20001497 (мо

дификация

IOLITEdi-1xSTG),

DB20001682 (мо

дификация

IOLITEd-6xSTG),

DEWESOFT

d.o.o.,

Словения

DEWESOFT

d.o.o.,

Словения

ОС

МП-

НИЦЭ-003-

22

3 года

Общество с ограниченной ответственностью "ДЕФЕ-

СОФТ РУС" (ООО "ДЕФЕ-СОФТ РУС"),

г. Санкт-Петербург

ООО"НИЦ

"ЭНЕРГО",

г. Москва

26.04.2022

DB20001564 (мо

дификация

IOLITEdi-8xLV),

DB20119157 (мо

дификация

IOLITEd-4xCNT),

DB21008174 и

DB21008189 (мо

дификация

IOLITEd-8xRTD),

DB20001568 (модификация

IOLITEd-8xTH);

установленные в шасси типа

IOLITE-R8 (серийный номер

DB19100423) мо

дули с серийными номерами

DB19031480 (модификация IOLITE-6xSTG),

DB19031483 (модификация IOLITE-8xRTD),

DB19031485 (модификация IOLITE-8xTH), DB21005062

(модификация

IOLITEi-8xLV),

DB21010220 (модификация

IOLITEi-8xLA),

DB20119086 (модификация IOLITE-4xCNT),

DB20231215 (модификация IOLITE-

16xLV),

DB20031652 (мо-

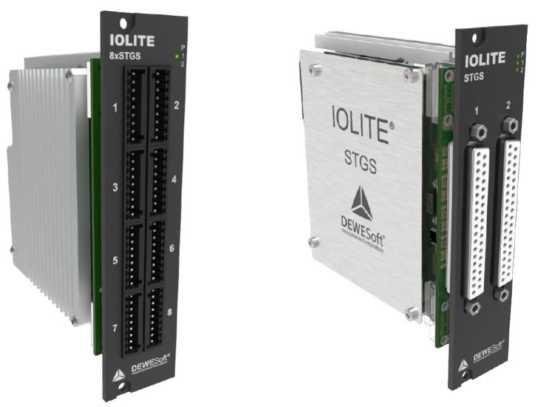

дификация IOLITE-8xSTGS), установленные в шасси типа IOLITE-R12 (серийный номер DB21022167) модули с серийными номерами DB21011433, DB21011478, DB21011495, DB21011494 (модификация IOLITE-6xSTG), DB21006745 (модификация IOLITE-8xTH), DB20111181 (модификация IOLITE-8xRTD), DB21004049 (модификация IOLITEi-8xLA)

3.

Измерители малых токов

B2980B

С

86338-22

мод. B2985B, зав.

№ MY61080113;

мод. B2987B, зав.

№ MY61080108

Компания "Keysight Technologies Malaysia Sdn.

Bhd.",

Малайзия

Компания

"Keysight Technologies Inc.", США

ОС

651-22-006

МП

1 год

Общество с ограниченной ответственностью "Кейсайт Текнолоджиз" (ООО "Кей-сайт Текно-лоджиз"), г. Москва

ФГУП "ВНИФТРИ", Московская обл.,

г. Солнечногорск, р.п. Мен-делеево

16.02.2022

4.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-50

Е

86339-22

15, 16, 17, 18, 19, 20

Общество с ограниченной ответственностью "Торго-во-

Промышленная Топливная

Компания "Волга-нефтьхолдинг"

Общество с ограниченной ответственностью "Торго-во-Промышленная Топливная Компания "Волга-нефтьхолдинг"

ОС

ГОСТ

8.346-2000

5 лет

Общество с ограниченной ответственностью "Торгово-Промышленная Топливная Компания "Волга-нефтьхолдинг" (ООО "ТПТК

ООО "Метро-КонТ", г. Казань

08.10.2021

(ООО "ТПТК

"Волга-

нефтьхол-

динг"),

г. Чебоксары

(ООО "ТПТК "Волга-нефтьхол-динг"),

г. Чебоксары

"Волга-нефтьхол-динг"), г. Чебоксары

5.

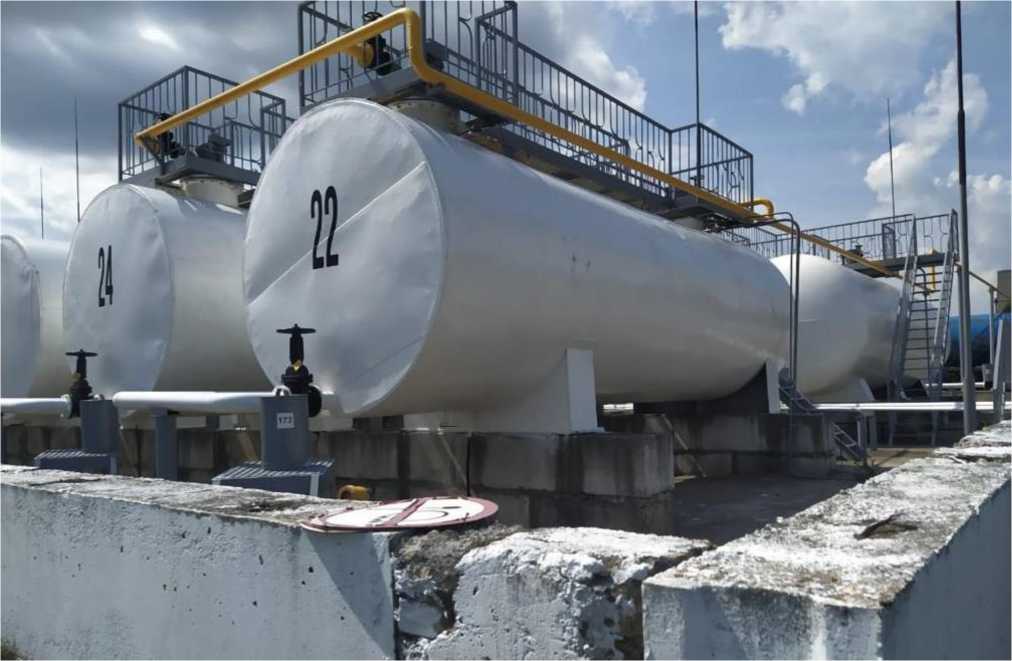

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-25

Е

86340-22

21, 22, 23, 24

Общество с ограниченной ответственностью "Торго-во-Промышленная Топливная Компания "Волга-нефтьхолдинг" (ООО "ТПТК "Волга-нефтьхол-динг"), г. Чебоксары

Общество с ограниченной ответственностью "Торго-во-Промышленная Топливная Компания "Волга-нефтьхолдинг" (ООО "ТПТК "Волга-нефтьхол-динг"), г. Чебоксары

ОС

ГОСТ

8.346-2000

5 лет

Общество с ограниченной ответственностью "Торгово-Промышленная Топливная Компания "Волга-нефтьхолдинг" (ООО "ТПТК "Волга-нефтьхол-динг"), г. Чебоксары

ООО "Метро-КонТ", г. Казань

08.10.2021

6.

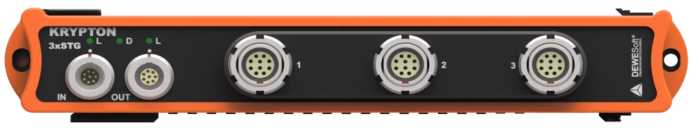

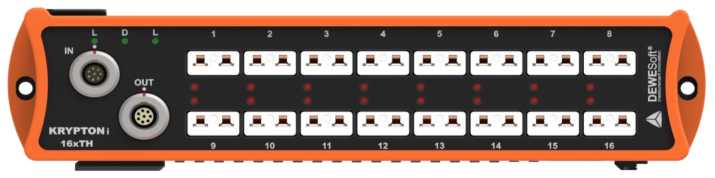

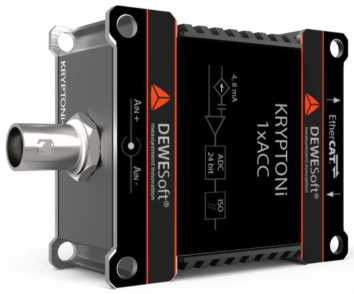

Модули пре-образовате-лей напряжения

KRYPT

ON

С

86341-22

сер. № DB19103789 (модификация

KRYPTONi-IxACC), сер. №

DB19103520 (модификация

KRYPTON-4xACC), сер. №

DB19104831 (модификация

KRYPTON-8xACC), сер. №

DB20124810 (модификация

KRYPTONi-1xHV), сер. № DB20120234 (модификация

KRYPTONi-8xLA), сер. № DA18005116 (модификация

KRYPTONi-

DEWESOFT

d.o.o.,

Словения

DEWESOFT

d.o.o.,

Словения

ОС

МП-

НИЦЭ-004-

22

3 года

Общество с ограниченной ответственностью "ДЕФЕ-СОФТ РУС" (ООО "ДЕФЕ-СОФТ РУС"), г. Санкт-Петербург

ООО"НИЦ "ЭНЕРГО", г. Москва

26.04.2022

IxSTG), сер. №

D05AB20870 (модификация

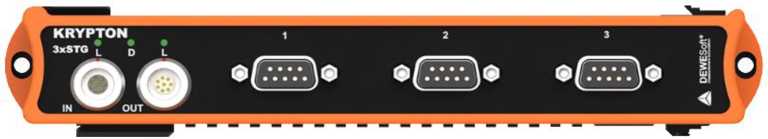

KRYPTON-3xSTG), сер. № DB18004241 (модификация

KRYPTON-6xSTG), сер. № DA18027149 (модификация

KRYPTONi-1xLV-

BNC), сер. №

D06B21697 (модификация

KRYPTONi-4xLV), сер. № DA18018909 (модификация

KRYPTONi-1xTH-HV), сер. №

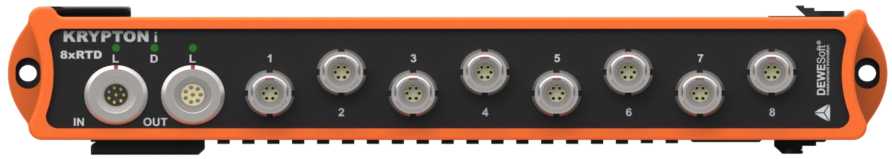

DB20120150 (модификация

KRYPTONi-

8xRTD), сер. №

D0597F77F2 (модификация

KRYPTONi-8xTH), сер. № DB20240158

(модификация

KRYPTONi-

16xTH), сер. №

DA18037831 (модификация

KRYPTON-lxCNT)

7.

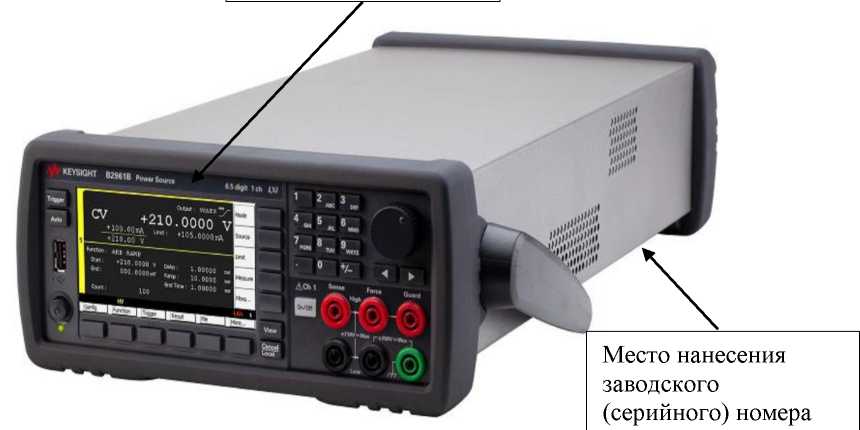

Источники-измерители прецизионные

B2900B

С

86342-22

мод. B2910BL, зав.

№ MY60440146;

мод. B2912B, зав.

№ MY60440109

Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия

Компания "Keysight Technologies Inc.", США

ОС

651-22-002

МП

2 года

Общество с ограниченной ответственностью "Кейсайт

Текнолоджиз"

(ООО "Кей-сайт Текно-лоджиз"), г.

Москва

ФГУП

"ВНИФТРИ",

Московская

обл.,

г. Солнечногорск, р.п. Мен-делеево

10.02.2022

8.

Система измерений количества и показателей качества нефти № 263 на ПСП "Ки-енгоп" ПАО "Удмуртнефть" им. В.И. Кудинова

Обозна

чение

отсутствует

Е

86343-22

01

Общество с ограниченной ответственностью "Итом-

Прогресс" (ООО "Итом-

Прогресс"), Удмуртская Республика, г. Ижевск

Общество с ограниченной ответственностью "Итом-

Прогресс" (ООО "Итом-

Прогресс"), Удмуртская Республика, г. Ижевск

ОС

НА.ГНМЦ.

0661-22

МП

1 год

Публичное акционерное общество "Удмуртнефть" имени В.И. Кудинова (ПАО "Удмуртнефть" им. В.И. Кудинова), Удмуртская Республика, г. Ижевск

АО "Нефтеав-томатика", г. Казань

31.03.2022

9.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии ООО "ЭСД-

БиКЗ"

Обозна

чение

отсутствует

Е

86344-22

1

Общество с ограниченной ответственностью "Энергетическая компания "СТИ" (ООО "ЭК "СТИ"),

г. Санкт-

Петербург

Общество с ограниченной ответственностью "Энергетическая компания "СТИ" (ООО "ЭК "СТИ"),

г. Санкт-

Петербург

ОС

МП-428-

RA.RU.310

556-2022

4 года

Общество с ограниченной ответственностью "Энергетическая компания "СТИ" (ООО "ЭК "СТИ"), г. Санкт-Петербург

Западно

Сибирский филиал ФГУП "ВНИИФТРИ", г. Новосибирск

06.06.2022

10.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии Мария-Ра г.

Кемерово

Обозна

чение

отсутствует

Е

86345-22

1

Общество с ограниченной ответственностью "Энергетическая компания "СТИ" (ООО "ЭК "СТИ"),

г. Санкт-Петербург

Общество с ограниченной ответственностью "Энергетическая компания "СТИ" (ООО "ЭК "СТИ"),

г. Санкт-Петербург

ОС

МП-427-

RA.RU.310

556-2022

4 года

Общество с ограниченной ответственностью "Энергетическая компания "СТИ" (ООО "ЭК "СТИ"), г. Санкт-Петербург

Западно

Сибирский филиал ФГУП "ВНИИФТРИ", г. Новосибирск

06.06.2022

11.

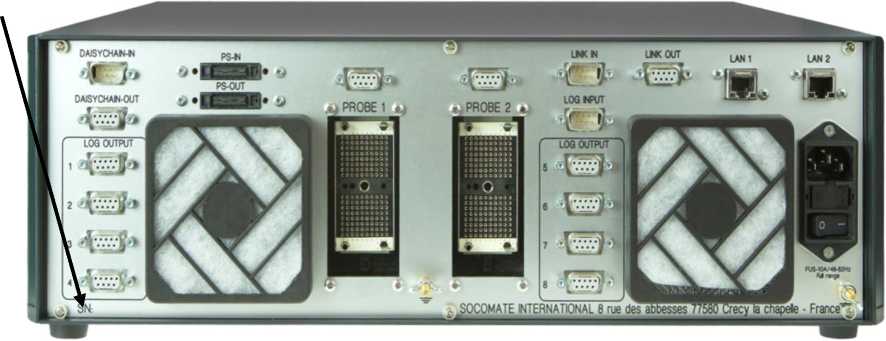

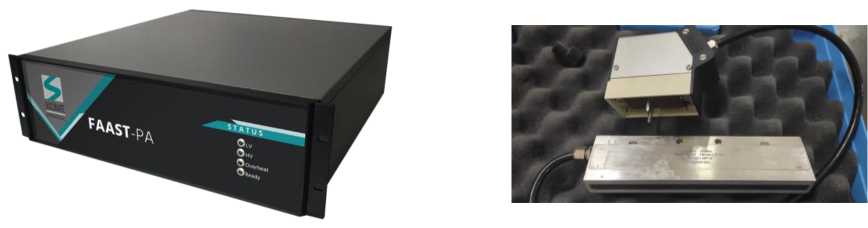

Системы дефектоскопические ультразвуковые

FAAST-

PA

С

86346-22

54

Socomate International,

Франция

Socomate International,

Франция

ОС

РТ-МП-15-

445-2021

1 год

Общество с ограниченной ответственностью "БИА" (ООО "БИА"),

ФБУ "Ростест-Москва", г. Москва

08.06.2022

г. Тольятти Самарской обл.

12.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии ТПП "РИТЭК -Самара -Нафта"

Обозна

чение отсутствует

Е

86347-22

01/22

Общество с ограниченной ответственностью "ЭНЕРГОМЕТРО-ЛОГИЯ" (ООО "ЭНЕРГО-МЕТРОЛО

ГИЯ"), г. Москва

Общество с ограниченной ответственностью

"РИТЭК",

г. Самара

ОС

МП

26.51.43/20

/22

4 года

Общество с ограниченной ответственностью "ЭНЕРГОМЕТРО-ЛОГИЯ" (ООО "ЭНЕРГО-МЕТРОЛО

ГИЯ"),

г. Москва

ФБУ "Самарский ЦСМ", г. Самара

10.06.2022

13.

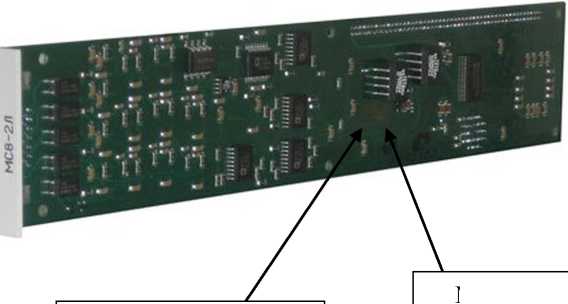

Измерители сопротивления постоянному току

МС8-2Л

С

86348-22

1906003

Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва

Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва

ОС

Раздел 5

ФТКС.4682

66.004РЭ

1год

Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва

ООО"НИЦ "ЭНЕРГО", г. Москва

16.06.2022

14.

Система измерений количества свободного нефтяного газа "Газопровод внешнего транспорта Ен-Яхинского месторождения"

Обозна

чение отсутствует

Е

86349-22

3125-21

Закрытое акционерное общество Научноинженерный центр "ИН-КОМСИ-СТЕМ" (ЗАО НИЦ "ИН-КОМСИ-СТЕМ"), г. Казань

Закрытое акционерное общество Научноинженерный центр "ИН-КОМСИ-СТЕМ" (ЗАО НИЦ "ИН-КОМСИ-СТЕМ"), г. Казань

ОС

МП 2905/13112292022

2 года

Закрытое акционерное общество Научно-инженерный центр "ИН-КОМСИ-СТЕМ" (ЗАО НИЦ "ИН-КОМСИ-СТЕМ"), г. Казань

ООО ЦМ "СТП", г. Казань

29.05.2022

15.

Система ав-томатизиро-ванная ин-формацион-

Обозна

чение

отсутствует

Е

86350-22

002

Общество с ограниченной ответственностью "Регио-

Общество с ограниченной ответственностью "Регио-

ОС

МП

26.51/160/2

2

4 года

Общество с ограниченной ответственностью "Альфа-

ООО "Энерго-тестконтроль", г. Москва

17.06.2022

но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "АПК "Стойленская Нива"

нальная Энер

госбытовая Компания"

(ООО "РЭК"),

Курская обл.,

г. Железногорск

нальная Энер

госбытовая Компания"

(ООО "РЭК"),

Курская обл.,

г. Железногорск

Энерго" (ООО "Альфа-Энерго"), г. Москва

16.

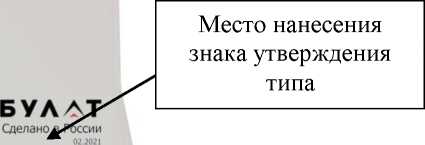

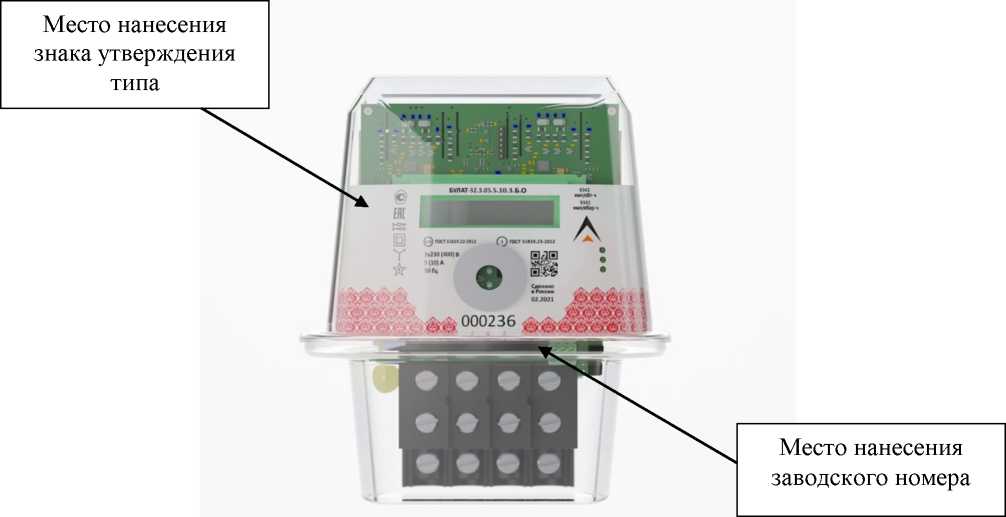

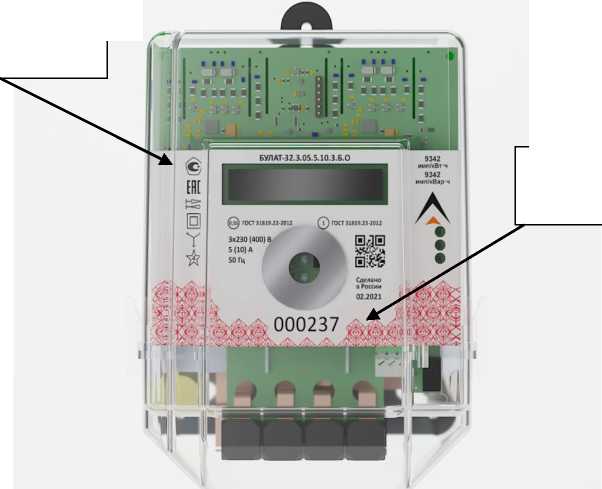

Счетчики электрической энергии статические трехфазные интеллектуальные

БУЛАТ-

32.3

С

86351-22

000235 (мод. БУ

ЛАТ-

32.3.05Б.5.10.3.Д),

000236 (мод. БУЛАТ-

32.3.05S.5.10.3.,n,);

000237 (мод. БУЛАТ-

32.3.1.5.100.3.Д),

000238 (мод. БУЛАТ-

32.3.05Б.5.10.3.Д),

000239 (мод. БУЛАТ-

32.3.05S.5.10.3.,3,)

Общество с ограниченной ответственностью "БУЛАТ"

(ООО "БУЛАТ"), г. Москва

Общество с ограниченной ответственностью "БУЛАТ"

(ООО "БУЛАТ"), г. Москва

ОС

МП-

НИЦЭ-017-

22

16 лет

Общество с ограниченной ответственностью "БУЛАТ" (ООО "БУЛАТ"), г. Москва

ООО"НИЦ "ЭНЕРГО", г. Москва

26.04.2022

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» августа 2022 г. № 1926

Лист № 1 Регистрационный № 86336-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Осциллограф стробоскопический N1000A с модулем N1045B

Назначение средства измерений

Осциллограф стробоскопический N1000A с модулем N1045B (далее - осциллограф N1000A) предназначен для измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и исследования их формы. Осциллограф N1000A применяется в качестве рабочего эталона 1-го разряда для поверки рабочих эталонов 2-го разряда и средств измерений импульсного электрического напряжения.

Описание средства измерений

Принцип действия осциллографа N1000A основан на стробоскопическом методе измерения характеристик сигналов, заключающемся в попериодном снятии (причём каждое снятие сдвигается во времени) мгновенных значений периодически повторяющихся сигналов, поступающих на его вход. Таким образом, осуществляется масштабно-временное преобразование сигнала, в результате которого выделяется часть сигнала, предназначенная для отображения на экране осциллографа. Эта часть сигнала направляется в центральный процессор, где происходит его математическая обработка перед выводом на экран (дисплей базового блока и/или внешний монитор). В случае изменения режима или настроек из памяти осциллографа N1000A извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.

Конструктивно осциллограф N1000A выполнен в виде базового блока N1000A зав. № MY59280612 с подключаемым модулем N1045B зав. № MY61140104.

На передней панели базового блока N1000A расположены: цветной ЖК-дисплей; клавиши, позволяющие выбирать режим работы и установку параметров; 3 гнезда портов USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти, вход внешнего тактового сигнала, выход сигнала калибровки, гнездо порта для подключения средств электростатической защиты. На задней панели базового блока N1000A расположены гнезда портов интерфейсов GPIB, USB, LAN, DisplayPort, вход и выход аудиосигнала, вход микрофона, гнездо для съёмного твердотельного накопителя, вентиляционные отверстия, вход питания. На передней панели модуля N1045B расположены кабельные входы "ChA", "ChB" выносных измерительных головок с соединителями 1,85 мм (вилка).

Осциллограф N1000A позволяет проводить автоматические и курсорные измерения амплитудно-временных параметров входных сигналов с выводом результатов измерений на экран дисплея, а также имеет функцию программирования через интерфейсы USB, GPIB или LAN и возможность подключения к внешнему персональному компьютеру (далее - ПК). Установки осциллографа N1000A, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем ПК.

Обозначения мест нанесения наклеек со знаками поверки и утверждения типа, а также схем пломбировки от несанкционированного доступа и мест нанесения заводских номеров базового блока N1000A и модуля N1045B-02M представлены на рисунках 1 - 4.

Состав опций приведён в таблице 1.

Таблица 1 - Опции осциллографа N1000A

Название опций

Описание опций и аксессуаров

N1000A

Базовый блок

N1045B

Модуль с двумя выносными головками (модификация N1045B-02M) с соединителями 1,85 мм (вилка)

N1045B-PLK

Запуск по последовательности

N1000A-STB

Стандартная временная опора в базовом блоке

N1000A-GPI

Интерфейс GPIB

N1027A-45

Набор аксессуаров

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

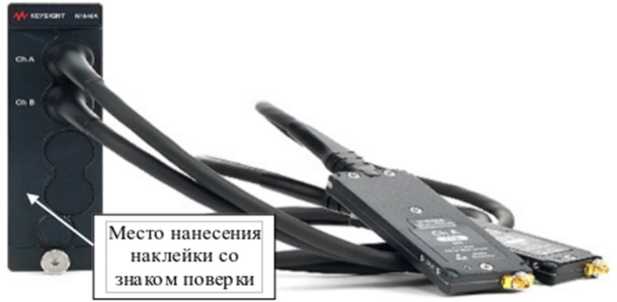

Рисунок 1 - Внешний вид модуля N1045B, вид спереди

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

Схема пломбировки от несанкционированного доступа

-

Заводской номер

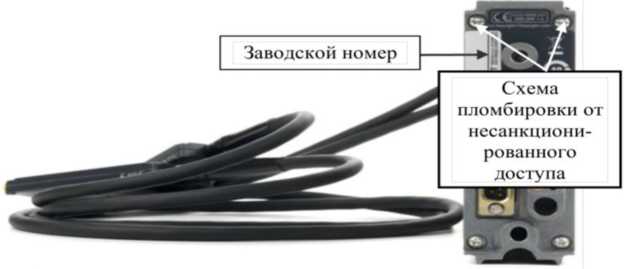

Рисунок 2 - Внешний вид модуля N1045B, вид сзади

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

Рисунок 3 - Внешний вид базового блока N1000A, вид спереди

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

Заводской номер

В___

Схема пломбировки от несанкционированного доступа

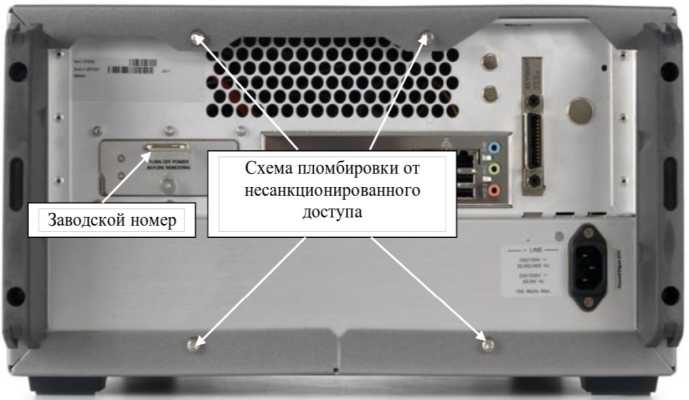

Рисунок 4 - Внешний вид базового блока N1000A, вид сзади

Программное обеспечение

Осциллограф N1000A работает под управлением встроенного компьютера, на котором установлено программное обеспечение (далее - ПО) «FlexDCA N1000-Series System Software», которое предназначено для управления работой осциллографа N1000A, расчета значений измеряемых параметров и отображения измерительной информации. Метрологически значимая часть ПО записана на жесткий диск встроенного компьютера осциллографа N1000A.

Уровень защиты метрологически значимой части ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014. Конструкция осциллографа N1000A исключает возможность несанкционированного влияния на метрологически значимую часть ПО и измерительную информацию (отсутствие доступа к внутренним интерфейсам, механическое опечатывание).

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FlexDCA NlOOO-Series System Software

Номер версии (идентификационный номер) ПО

не ниже A.06.00.00

Метрологические и технические характеристики

Таблица 3 - Основные метрологические характеристики

Наименование характеристики

Значение

Число каналов

2

Верхняя граничная частота полосы пропускания (Fb), ГГц, не менее

60

Время нарастания переходной характеристики (Тпх) Х), пс, не более

5,8

Диапазон коэффициента развёртки (Кр)

от 100 фс/дел до 50 мс/дел

Диапазон установка времени задержки (Тз)

от 16 нс до 1 с

Пределы допускаемой абсолютной погрешности измерений временных интервалов (At) с помощью курсоров

±(0,0bAt + 1 пс) 2)

±(o,01^At + 6 пс) 3)

Пределы допускаемой абсолютной погрешности измерений временных интервалов с помощью курсоров в режиме внешнего запуска по последовательности в диапазоне частот (fe) сигнала внешнего запуска:

  • - от 50 МГц до 1 ГГц

  • - от 1 до 32 ГГц

±(500 фс + 0,005/ fз) или ±30 пс (в зависимости, что меньше)

±(500 фс + 0,005/ fз) или ±5 пс (в зависимости, что меньше)

Разрешение при измерении временных интервалов

1ОКр/(длина записи в выборках) или

60 фс (в зависимости, что больше)

Среднее квадратическое значение собственного шума, мВ, не более

0,975

Диапазон установки коэффициента отклонения, мВ/дел

от 1 до 100

П Продолжение таблицы 3

Наименование характеристики

Значение

Диапазон измерений напряжения постоянного тока (иизм) и мгновенных значений импульсного электрического напряжения с длительностью фронта импульсов более 20 пс, мВ

от -800 до 800

Диапазон установки напряжения смещения (Псмещ), мВ

от -500 до 500

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ

±[0,04^(иизм - исмещ) + 2 мВ]

Метрологические характеристики осциллографа

N1000A - рабочего эталона 4)

1 разряда

2 разряда

Пределы     допускаемой     относительной

погрешности измерений мгновенных значений импульсного электрического напряжения с длительностью фронта импульса более 20 пс на интервале времени 5), %:

  • - от 20 до 40 пс

  • - от 40 до 100 пс

  • - более 100 пс

±5

±3

±2

±8

±6

±4

1) Расчётное значение времени нарастания переходной характеристики определяется по формуле:

Fe[rr^’

где Fb - значение верхней граничной частоты полосы пропускания.

  • 2) В случае, если Tз устанавливается в диапазоне от 100 до 1100 нс.

  • 3) В остальных случаях.

  • 4) В соответствии с Государственной поверочной схемой для средств измерений импульсного электрического напряжения (приказ Росстандарта № 3463 от 30.12.2019).

  • 5) Отсчет временного интервала производится от момента времени, соответствующего 0,5 амплитуды импульса.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

- длина

530

- ширина

426

- высота

221

Масса, кг, не более

23,2

Питание от сети переменного тока при частоте 50 Гц, В

от 198 до 242

Потребляемая мощность, В^А, не более

700

П Продолжение таблицы 4

Наименование характеристики

Значение

Рабочие условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность окружающего воздуха, %

  • - атмосферное давление, кПа

от +18 до +28

от 30 до 80

от 84 до 106,7

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации N1000A_N1045B РЭ в правом верхнем углу и на переднюю панель базового блока осциллографа N1000A методом наклейки в соответствии с рисунком 3.

Комплектность средства измерений

Таблица 5 - Комплектность осциллографа N1000A

Наименование

Обозначение

Заводской номер

Количество

Осциллограф N1000A в составе:

- базовый блок N1000A

N1000A

MY59280612

1

- модуль N1045B

N1045B-02M

MY61140104

1

- опция запуска по последовательности

N1045B-PLK

-

1

- опция стандартной временной опоры для базового блока

N1000A-STB

1

- опция интерфейса GPIB

N1000A-GPI

1

- опция - набор аксессуаров

N1027A-45

1

Руководство по эксплуатации

N1000A N1045B РЭ

1

USB Клавиатура

-

1

USB мышь

-

1

Шнур питания

-

1

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа N1000A_N1045B РЭ «Осциллограф стробоскопический N1000A с модулем N1045B. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к осциллографу стробоскопическому N1000A с модулем N1045B

Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения»;

Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».

Правообладатель

Компания «Keysight Technologies Malaysia Sdn.Bhd.», Малайзия

Адрес: Bayan Lepas Free Industrial Zone, 11900, Penang, Malaysia

Телефон (факс): +60-04-643-0611 (+60-04-641-5091)

Web-сайт: http://www.keysight.com

E-mail: tm_ap@keysight.com

Изготовитель

Компания «Keysight Technologies Malaysia Sdn.Bhd.», Малайзия

Адрес: Bayan Lepas Free Industrial Zone, 11900, Penang, Malaysia

Телефон (факс): +60-04-643-0611 (+60-04-641-5091)

Web-сайт: http://www.keysight.com

E-mail: tm_ap@keysight.com

Испытательный центр Федеральное государственное научно-исследовательский институт измерений» (ФГУП «ВНИИФТРИ»)

унитарное предприятие физико-технических и

«Всероссийский радиотехнических

Адрес: 141570, Московская область, Солнечногорский район, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): 8 (495) 526 6300

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

об аккредитации в реестре аккредитованных

лиц

Уникальный номер записи № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» августа 2022 г. № 1926

Лист № 1 Регистрационный № 86337-22                                           Всего листов 15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули преобразователей напряжения аналого-цифровые IOLITE

Назначение средства измерений

Модули преобразователей напряжения аналого-цифровые IOLITE (далее - модули) предназначены для измерений среднеквадратических значений напряжения переменного тока, частоты следования импульсов, силы и напряжения постоянного тока, электрического сопротивления постоянному току, в том числе сигналов от термопреобразователей сопротивления и термоэлектрических преобразователей.

Описание средства измерений

Принцип действия модулей основан на измерении, усилении, аналогово-цифровом преобразовании входных электрических сигналов и дальнейшей передаче измерительной информации на внешние устройства.

Конструктивно модули представляют собой устройства в алюминиевом корпусе. На корпусе модулей расположены светодиодные индикаторы, разъемы измерительных каналов, питания, интерфейса EtherCAT.

Модули выпускаются в 15 модификациях: IOLITEdi-IxACC, IOLITEdi-IxSTG, IOLITEd-6xSTG, IOLITE-6xSTG, IOLITE-8xSTGS, IOLITEi-8xLA, IOLITEdi-8xLV, IOLITEi-8xLV, IOLITE-16xLV, IOLITE-8xRTD, IOLITEd-8xRTD, IOLITEd-8xTH, IOLITE-8xTH, IOLITEd-4xCNT, IOLITE-4xCNT, отличающихся типом входных сигналов, количеством входных каналов, типом разъемов и конструктивным исполнением. Индексом «i» обозначается изолированное исполнение модулей, индекс «d» означает, что модули крепятся на DIN-рейку (индексы «i» и «d» могут отсутствовать в маркировке, нанесенной на корпус). Модули имеют два конструктивных исполнения: независимое (одноканальное или многоканальное) и корпусное. В корпусном исполнении модули устанавливаются в шасси типов IOLITE-R12, IOLITE-R8, IOLITE-R8r.

Серийный номер наносится на маркировочную табличку модулей любым технологическим способом в виде буквенно-цифрового кода.

Общий вид модулей с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на модули в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) модулей не предусмотрено.

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

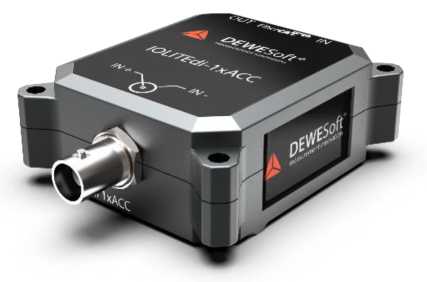

а) модификация IOLITEdi-IxACC

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

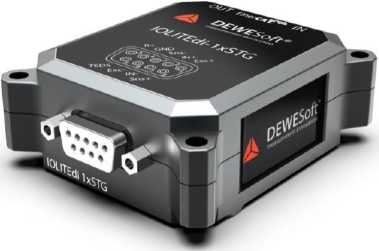

б) модификация IOLITEdi-IxSTG

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru
Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

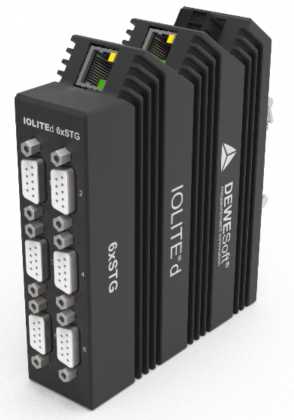

в) модификация IOLITEd-6xSTG в независимом исполнении

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

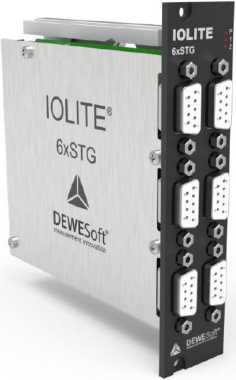

г) модификация IOLITE-6xSTG в корпусном исполнении

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

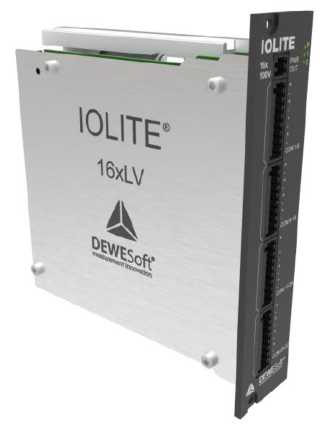

е) модификация IOLITE-16xLV в корпусном исполнении

д) модификация IOLITE-8xSTGS в корпусном исполнении

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru
Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

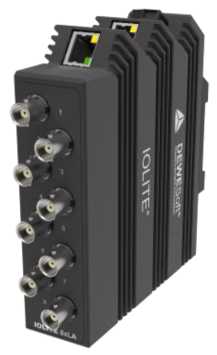

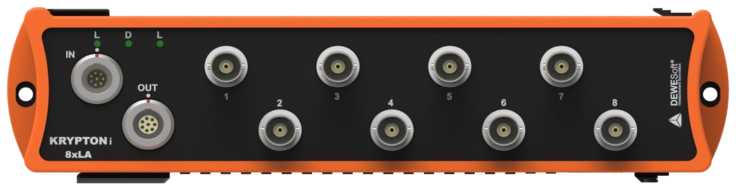

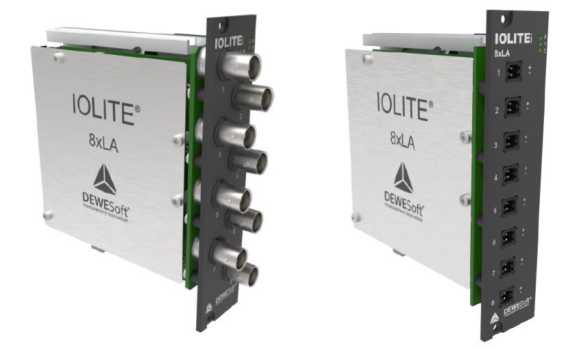

ж) модификация IOLITEi-8xLA в независимом исполнении

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

з) модификация IOLITEi-8xLA в корпусном исполнении

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

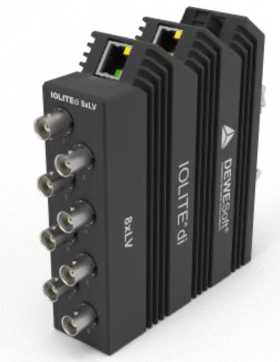

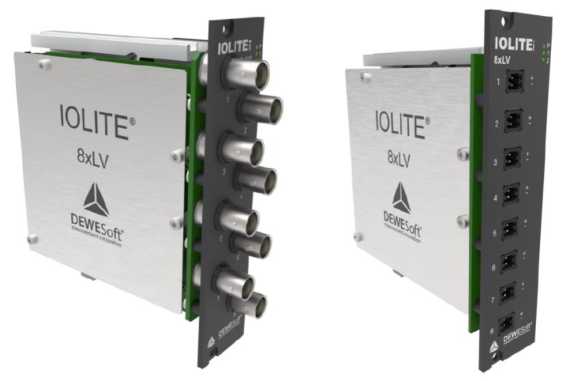

и) модификация IOLITEdi-8xLV в независимом исполнении

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

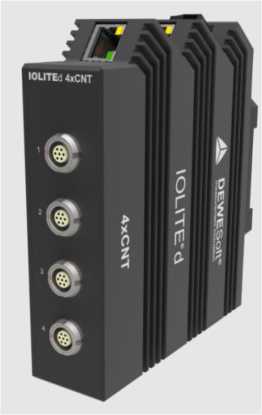

л) модификация IOLITEd-4xCNT в независимом исполнении

к) модификация IOLITEi-8xLV в корпусном исполнении

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

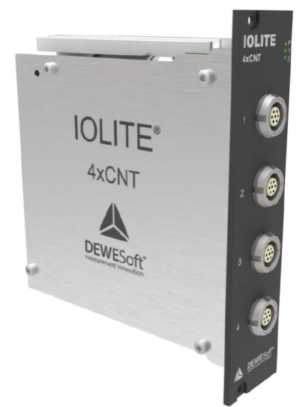

м) модификация IOLITE-4xCNT в корпусном исполнении

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru
Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

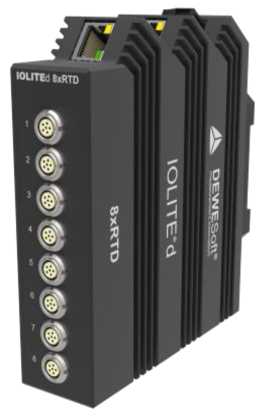

н) модификация IOLITEd-8xRTD в независимом исполнении

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

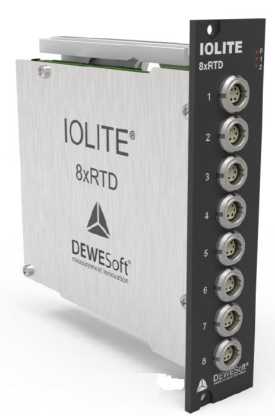

о) модификация IOLITE-8xRTD в корпусном исполнении

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

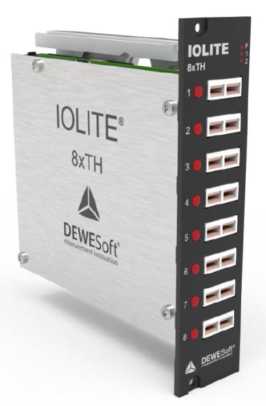

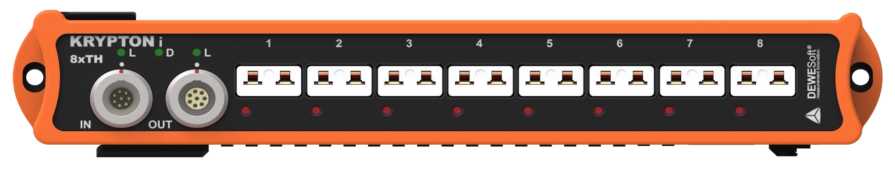

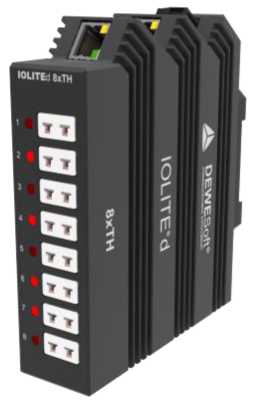

п) модификация IOLITEd-8xTH               р) модификация IOLITE-8xTH

в независимом исполнении                   в корпусном исполнении

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

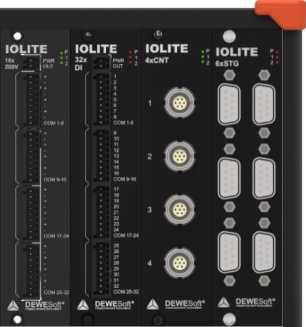

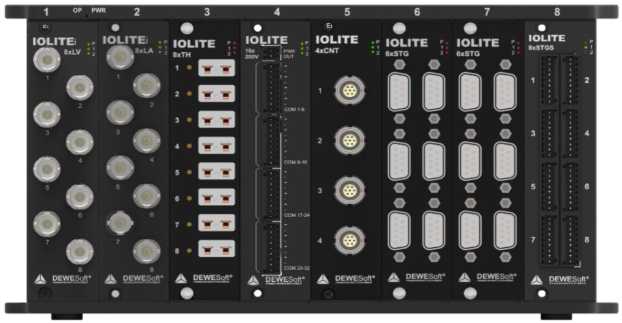

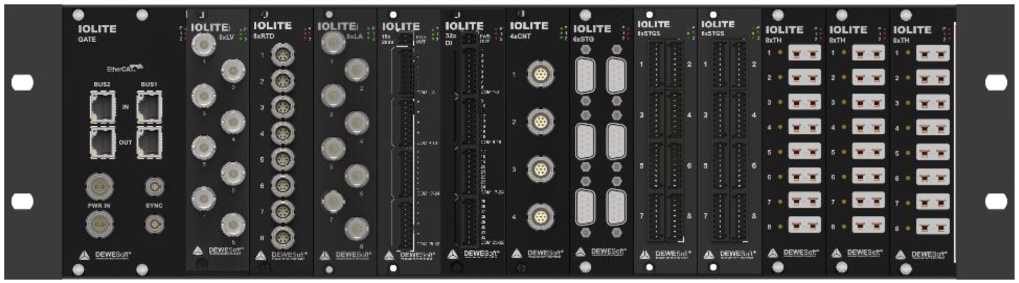

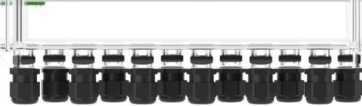

с) модули, установленные в шасси типа IOLITE-R12

• •=*

IOLITE    IOLITE

IOLITE

IOLITE

^^^B>LA ' 8xLV ’’

8xRTD         ’

1 О

8хТН

1 Е^^а

■ • ’ 0

2

е о

3 ©

3

1 • ‘ о

4

4 Е ''■

• 0

• ©

S *

♦ о

6 ЕЖis

♦ 0

' • ’ 0

  • • МУ

0

  • • ©

8 BsSsLJ

/К DEWESqfl* A “WESoft*

A DEWESoft*

A PEWESofi'

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru
Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

т) модули, установленные в шасси типа IOLITE-R8

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

у) модули, установленные в шасси типа IOLITE-R8r

Место нанесения

серийного номера

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

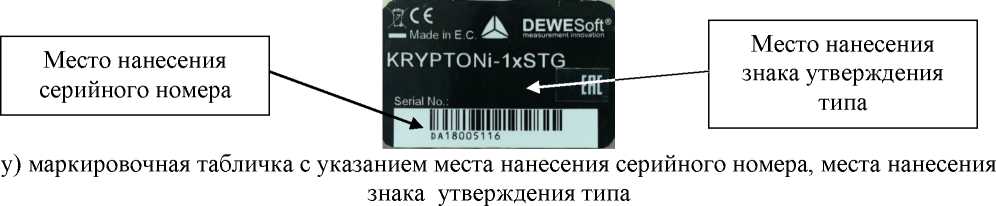

Место нанесения знака утверждения типа ф) маркировочная табличка с указанием места нанесения серийного номера, места нанесения знака утверждения типа

Рисунок 1 - Общий вид модулей с указанием места нанесения серийного номера, места нанесения знака утверждения типа

Программное обеспечение

Программное обеспечение (далее - ПО) модулей состоит из встроенного и автономного ПО.

Конструкция модулей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Встроенное ПО является метрологически значимым. Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО.

Автономное ПО предназначено для управления режимами функционирования модулей, обработки полученного сигнала и визуализации измерительной информации.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных

изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014. Идентификационные данные ПО модулей приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

встроенное ПО

автономное ПО

Идентификационное наименование ПО

Firmware

DewesoftX

Номер версии (идентификационный номер ПО), не ниже: - модификация IOLITEdi-IxACC

1.16

- модификация IOLITEi-8xLA

0.31

- модификация IOLITEdi-IxSTG

1.32

- модификация IOLITEd-6xSTG, IOLITE-6xSTG

0.85

- модификация IOLITEdi-8xLV, IOLITEi-8xLV

0.31

2021.4

- модификация IOLITE- 16xLV

1.09

- модификация IOLITE-8xSTGS

1.14

- модификация IOLITE-8xRTD, IOLITEd-8xRTD

0.80

- модификация IOLITEd-8xTH, IOLITE-8xTH

0.73

- модификация IOLITEd-4xCNT, IOLITE-4xCNT

0.46

Цифровой идентификатор ПО

-

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Модификация

Наименование характеристики

Значение

IOLITEdi-IxACC

Количество измерительных каналов

1

Диапазоны измерений напряжения постоянного тока, В

от -10 до +10 от -5 до +5 от -1 до +1 от -0,2 до +0,2

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:

  • - в диапазоне измерений от -10 до +10 В

  • - в диапазоне измерений от -5 до +5 В

  • - в диапазоне измерений от -1 до +1 В

  • - в диапазоне измерений от -0,2 до +0,2 В

±(3^10-4^изм|+2,1^10-3)

±(3-10-4-|^изм|+1,1-10-3) ±(3^10-4^изм|+3^10-4)

±(3^10-4^изм|+1,4^10-4)

Диапазоны измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В

от 0 до 10/^2

от 0 до 5/\2 от 0 до 1/^2 от 0 до 0,2/\2

Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В:

  • - в диапазоне измерений от 0 до 10/^2 В

  • - в диапазоне измерений от 0 до 5/^2 В

  • - в диапазоне измерений от 0 до 1/^2 В

  • - в диапазоне измерений от 0 до 0,2/^2 В

±(930-4^изм+1Л10-3)

±(930-4^изм+1Л10-3)

±(930-4^изм+1Л10-4)

±(930-4^изм+6Д10-5)

ЮLITEi-8хLA

Количество измерительных каналов

8

Диапазоны измерений силы постоянного тока, мА

от -20 до +20 от -2 до +2

Модификация

Наименование характеристики

Значение

IOLITEi-8xLA

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА:

  • - в диапазоне измерений от -20 до +20 мА

  • - в диапазоне измерений от -2 до +2 мА

±(5^10-4^|/изм|+0,01)

±(540-4^изм+0,002)

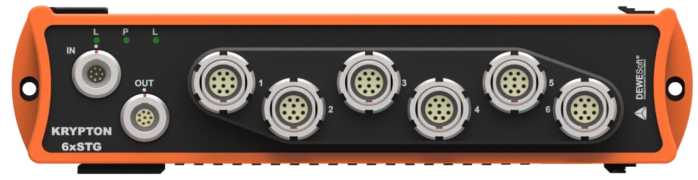

IOLITEdi-IxSTG, IOLITEd-6xSTG, IOLITE-6xSTG

Количество измерительных каналов:

  • - ЮLITEdi-1хSTG

  • - IOLITE-6xSTG, IOLITEd-6xSTG

1

6

Диапазоны измерений напряжения постоянного тока, В

от -50 до +50 от -10 до +10 от -1 до +1 от -0,1 до +0,1

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:

  • - в диапазоне измерений от -50 до +50 В

  • - в диапазоне измерений от -10 до +10 В

  • - в диапазоне измерений от -1 до +1 В

  • - в диапазоне измерений от -0,1 до +0,1 В

±(3^10-4Ч^изм|+1,01 •Ю-2)

±(3^10-4^изм|+2,1^10-3) ±(3^10-4^изм|+3^10-4)

±(3^10-4^изм|+1,2^10-4)

Диапазоны измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В

от 0 до 50/^2 от 0 до 10/^2 от 0 до 1/^2 от 0 до 0,1/^2

Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В:

  • - в диапазоне измерений от 0 до 50/^2 В

  • - в диапазоне измерений от 0 до 10/^2 В

  • - в диапазоне измерений от 0 до 1/^2 В

  • - в диапазоне измерений от 0 до 0,1/^2 В

±(2,4-103- иизм+2,730-2)

±(930-4иизм+1Л10-3) ±(930-4иизм+1Л10-4) ±(930-4иизм+6Д10-5)

Модификация

Наименование характеристики

Значение

IOLITEdi-IxSTG,

IOLITEd-6xSTG, IOLITE-6xSTG

Диапазоны измерений силы постоянного тока, мА

от -1000 до +1000 от -200 до +200 от -20 до +20 от -2 до +2

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА:

  • - в диапазоне измерений от -1000 до +1000 мА

  • - в диапазоне измерений от -200 до +200 мА

  • - в диапазоне измерений от -20 до +20 мА

  • - в диапазоне измерений от -2 до +2 мА

±(340-4^изм|+2,02Г10-1)

±(3^10-4^|/изм|+4,21 • 10-2) ±(340-4^изм|+6,Г10-3) ±(3^10-4ЧТизм|+2,5^10-3)

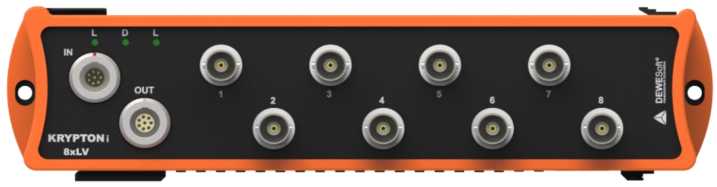

IOLITEdi-8xLV,

IOLITEi-8xLV

Количество измерительных каналов

8

Диапазоны измерений напряжения постоянного тока, В

от -100 до +100 от -10 до +10

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

±(3^10-4^изм|+0,05)

Диапазоны измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В

от 0 до 100/\2

от 0 до 10/^2

Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В:

  • - в диапазоне измерений от 0 до 100/\2 В

  • - в диапазоне измерений от 0 до 10/^2 В

±(2,440-3иизм+2,740-2)

±(940-4иизм+1Л10-3)

IOI.ITE-I6\I.V

Количество измерительных каналов

16

Диапазоны измерений напряжения постоянного тока, В

от -200 до +200 от -10 до +10

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:

  • - в диапазоне измерений от -200 до +200 В

  • - в диапазоне измерений от -10 до +10 В

±(340-^иизм|+0,04)

±(340-4Ниизм+0,002)

Модификация

Наименование характеристики

Значение

IOI.ITE-I6\I.V

Диапазоны измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В

от 0 до 200/^2 от 0 до 10/^2

Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В:

  • - в диапазоне измерений от 0 до 200/\2 В

  • - в диапазоне измерений от 0 до 10/^2 В

±(2,4-103- иизм+2,740-2)

±(940-4иизм+1Л10-3)

IOLITE-8xSTGS

Количество измерительных каналов

8

Диапазоны измерений напряжения постоянного тока, В

от -1 до +1 от -0,1 до +0,1 от -0,02 до +0,02

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:

  • - в диапазоне измерений от -1 до +1 В

  • - в диапазоне измерений от -0,1 до +0,1 В

  • - в диапазоне измерений от -0,02 до +0,02 В

±(340-^|иизм|+340-4)

±(3-104-|иИзм|+1,2-10'4) ±(3-104-|иИзм|+1,04-10'4)

IOI JTE-8\RTD, IOLITEd-8\RTD

Количество измерительных каналов

8

Диапазоны измерений напряжения постоянного тока, В

от -1 до +1 от -0,1 до +0,1

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:

  • - в диапазоне измерений от -1 до +1 В

  • - в диапазоне измерений от -0,1 до +0,1 В

±(2^10-4^иизм|+1,1^10-4)

±(240-4Ниизм|+240-5)

Диапазон измерений сигналов от термопреобразователей сопротивления Pt100, Pt200, Pt500, Pt1000, Pt2000 по ГОСТ 6651-2009 в температурном эквиваленте, °С

от -200 до +850

Пределы допускаемой абсолютной погрешности измерений сигналов от термопреобразователей сопротивления Pt100, Pt200, Pt500, Pt1000, Pt2000 по ГОСТ 6651-2009 в температурном эквиваленте, °С

±(5^10-4^|Гизм|+0,2)

Модификация

Наименование характеристики

Значение

IOI JTE-8\RTD,

IOLITEd-8xRTD

Диапазоны измерений электрического сопротивления постоянному току, Ом

от 0 до 10000 от 0 до 1000

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, Ом:

  • - в диапазоне измерений от 0 до 10000 Ом

  • - в диапазоне измерений от 0 до 1000 Ом

±(2^10-4^изм+1)

±(240-4^изм+0,1)

IOLITEd-8xTH, IOLITE-8xTH

Количество измерительных каналов

8

Диапазоны измерений сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С:

  • - типа K

  • - типа J

  • - типа T

  • - типа R

  • - типа S

  • - типа N

  • - типа E

  • - типа B

от -270 до +1372 от -210 до +760 от -270 до +400

от 0 до +1768 от 0 до +1768

от -270 до +1300 от -270 до +1000

от 0 до +1820

Пределы допускаемой абсолютной погрешности измерений сигналов от термоэлектрических преобразователей типа K, J, T, R, S, N, E, C, B по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С

±(2^10-4^|7изм|+0,5)*

Диапазоны измерений напряжения постоянного тока, В

от -1 до +1 от -0,1 до +0,1

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:

  • - в диапазоне измерений от -1 до +1 В

  • - в диапазоне измерений от -0,1 до +0,1 В

±(2^10-4^изм|+1^10-4)

±(2^10-4 • |^изм|+1 •Ю-5)

Модификация

Наименование характеристики

Значение

IOLITEd-4xCNT, IOLITE-4xCNT

Количество измерительных каналов

4

Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход), Г ц

от 1 до 1407

Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход)

±1404

* Пределы допускаемой абсолютной погрешности измерений сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585-2001 указаны с учетом погрешности измерений температуры холодного спая.

Примечания:

  • 1 иизм - измеренное значение напряжения постоянного тока/среднеквадратическое значение напряжения переменного тока, В.

  • 2 /изм - измеренное значение силы постоянного тока, мА.

  • 3 Тизм - измеренное значение сигналов от термопреобразователей сопротивления/термоэлектрических преобразователей в температурном эквиваленте, °С.

  • 4 Rизм - измеренное значение электрического сопротивления постоянному току, Ом.

Таблица 3 - Габаритные размеры и масса

Модификация модуля/ тип шасси

Габаритные размеры (высотахдлинахширина), мм, не более

Масса, кг, не более

Ю1П'Е4МхАСС

82х62х28

0,13

Ю1ПЕ1-8хЬА

128х128х30

0,31

ЮLITEdi-1хSTG

71х62х28

0,13

IOLITEd-6xSTG, IOLITE-6xSTG

128x115x30

0,34

ЮИТЕ-16хЦУ

128х115х30

0,23

IOI.ITEcli-8\I.V, ЮLITEi-8хLV

128х128х30

0,31

IOLITE-8\RTD, IOLITEd-8\RTD

128х115х30

0,26

IOLITEd-8xTH, IOLITE-8xTH

128х115х30

0,23

IOLITE-8xSTGS

128х118х30

0,34

IOLITEd-4xCNT, IOLITE-4xCNT

128х115х30

0,30

IOLITE-R12

483х148х133

3,10

IOLITE-R8

266х169х139

2,60

IOLITE-R8r

321х155х151

2,60

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В:

  • - для одноканальных модулей

  • - для многоканальных модулей

от 12 до 48

от 9 до 48

Рабочие условия измерений:

  • - температура окружающей среды, °С:

  • - для одноканальных модулей

  • - для многоканальных модулей в независимом исполнении

  • - для многоканальных модулей в корпусном исполнении

  • - относительная влажность (без конденсации), %, не более

от -20 до +60

от -40 до +85

от -10 до +50

от -40 до +85 (опционально)

95

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку модулей любым технологическим способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Модуль преобразователей напряжения аналого-цифровой IOLITE

-

1 шт.

Блок питания*

-

1 шт.

Интерфейсный кабель для подключения к персональному компьютеру*

-

1 шт.

Руководство по эксплуатации

Ю1ПК01-2021РЭ

1 экз.

* По заказу.

Сведения о методиках (методах) измерений

приведены в разделе 3.3 «Простое измерение» руководства по эксплуатации ЮИТЕ.01-2021РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому р егулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140"16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10до 2409 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

IOLITE-QM-2021 «Модули преобразователей напряжения аналого-цифровые IOLITE. Стандарт предприятия».

Правообладатель

DEWESOFT d.o.o., Словения

Место нахождения и адрес юридического лица: Gabrsko 11a, 1420 Trbovlje, Slovenia

Изготовитель

DEWESOFT d.o.o., Словения

Адрес деятельности по изготовлению средств измерений: Gabrsko 11a, 1420 Trbovlje, Slovenia

Место нахождения и адрес юридического лица: Gabrsko 11a, 1420 Trbovlje, Slovenia

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» августа 2022 г. № 1926

Лист № 1 Регистрационный № 86338-22 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители малых токов В2980В

Назначение средства измерений

Измерители малых токов В2980В (далее - измерители) предназначены для измерений силы и напряжения постоянного тока, электрического сопротивления, электрического заряда и воспроизведения напряжения постоянного тока.

Описание средства измерений

Конструктивно измерители выполнены в виде моноблока в настольном исполнении. На передней панели расположены кнопки управления и 6,5-разрядный цветной жидкокристаллический дисплей, имеющий несколько режимов просмотра данных. Управление режимами работы производится вручную с лицевой панели либо дистанционно через интерфейсы USB 2.0, LAN, GPIB, LXI Core. Данные могут быть представлены в цифровом и графическом форматах.

Принцип действия измерителей основан на преобразовании входного напряжения или силы тока при помощи АЦП в цифровой код с применением высокоомных входных цепей и предварительного усиления тока. Измерение электрического сопротивления осуществляется путем подачи на исследуемый объект испытательного напряжения от встроенного источника, измерении протекающего тока и пересчёте сопротивления по закону Ома. Измерение электрического заряда осуществляется путем измерения напряжения на исследуемом объекте, который через встроенный прецизионный конденсатор заряжается от внутреннего источника тока. Управление процессами измерений осуществляется при помощи встроенного микропроцессора с предустановленным программным обеспечением.

Измерители выпускаются в четырех модификациях: В2981В, В2983В, В2985В, В2987В имеющие одинаковый диапазон измерений силы постоянного тока и отличающиеся функциональными возможностями и способом питания. Высокая скорость измерений (20000 изм./с) позволяет регистрировать переходные процессы, выводить на дисплей вольт-амперные характеристики (ВАХ). Модификации В2985В и В2987В имеют встроенный источник постоянного напряжения до 1000 В, что позволяет использовать их для измерений электрического сопротивления.

Питание модификаций В2981В и В2985В осуществляется от сети переменного напряжения. Питание модификаций В2983В и В2987В осуществляется как от сети переменного напряжения, так и от литий-ионных аккумуляторных батарей, входящих в комплектность.

Самоклеящаяся этикетка с заводским (серийным) номером, состоящим из буквенноцифирного обозначения, однозначно идентифицирующим каждый экземпляр измерителей размещена на задней панели.

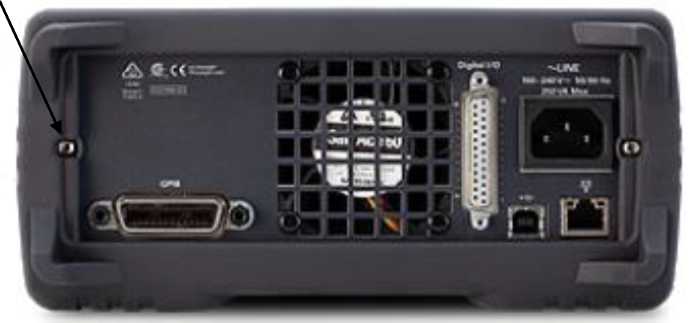

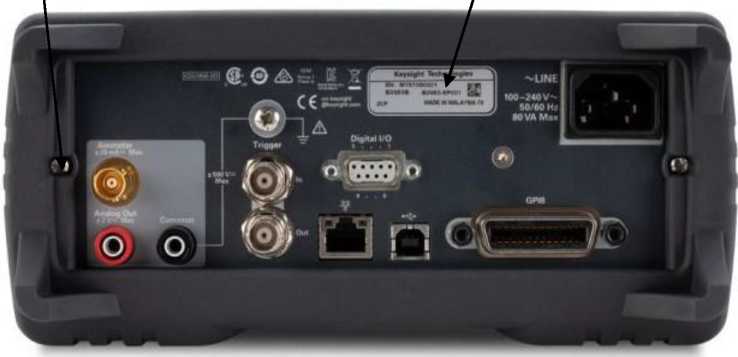

Общий вид измерителей, с указанием места нанесения знака утверждения типа, места пломбировки от несанкционированного доступа, представлен на рисунках 1 и 2.

Место нанесения знака утверждения типа

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

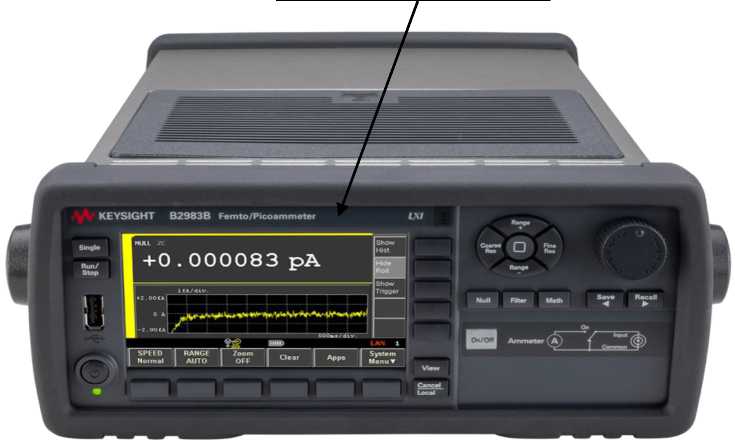

а) Общий вид измерителей малых токов модификаций B2981B, B2983B панель

передняя

Место пломбировкио

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

заводского

(серийного) номера

Место нанесения

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

б) Общий вид измерителей малых токов модификаций B2981B, B2983B, панель задняя и место нанесения заводского (серийного) номера

Рисунок 1 - Общий вид измерителей малых токов модификаций B2981B, B2983B место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа

Место нанесения знака утверждения типа

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru
Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

. LA/dlv.

Voltage Source

lOHMS

(R)

I VOLTS

(V)

Single

[milt

Apps

System

MenuT

Cancel Locel

KEYSIGHT J2987B Electrometer/High Resistance Meter L\l

Voltage Source: +1000.000 V /

+0.000087 pA

+20.00000 V &  24.85aC Д* 30.00 »RH

I SPEED I RANGE | Normal | AUTO

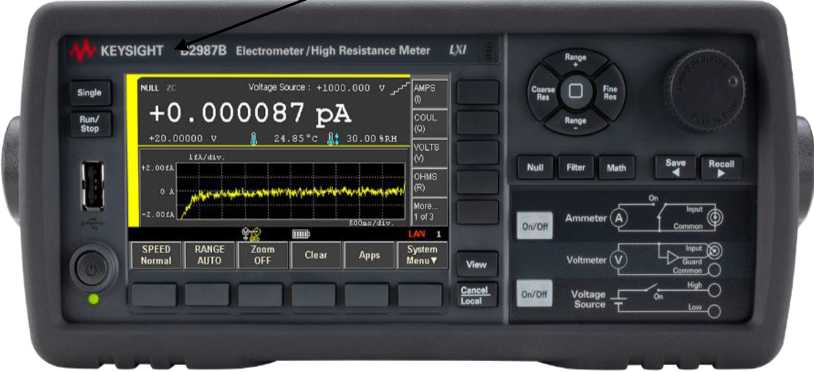

а) Общий вид измерителей малых токов модификаций B2985B, B2987B панель

передняя

Место пломбировки

Место нанесения заводского (серийного) номера

-LINE

100 -24OV-

50/60 Hz

80 VA Ma>

Dtgftel I/O

Temperature

б) Общий вид измерителей малых токов модификаций B2985B, B2987B, панель задняя и место нанесения заводского (серийного) номера

Рисунок 2 - Общий вид измерителей малых токов модификаций B2985B, B2987B место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение (ПО) предназначено для управления работой источников-измерителей. Метрологически значимая часть указана в таблице 1. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные (признаки) П

Ю

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

B2980B Series Firmware

Номер версии (идентификационный номер ПО)

Не ниже 2.0.1608.8800

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2- Метрологические характеристики измерителей модификаций В2981В, В2983В

Наименование характеристики

Значение

Диапазон измерений силы постоянного тока, мА

от -20 до +20

Пределы   допускаемой   абсолютной   погрешности

измерений силы постоянного тока, А,

в диапазоне:

  • - от минус 2 пА до плюс 2 пА включ.

  • - от минус 20 пА до плюс 20 пА включ.

  • - от минус 200 пА до плюс 200 пА включ.

  • - от минус 2,0 нА до плюс 2,0 нА включ.

  • - от минус 20 нА до плюс 20 нА включ.

  • - от минус 200 нА до плюс 200 нА включ.

  • - от минус 2,0 мкА до плюс 2,0 мкА включ.

  • - от минус 20 мкА до плюс 20 мкА включ.

  • - от минус 200 мкА до плюс 200 мкА включ.

  • - от минус 2,0 мА до плюс 2,0 мА включ.

  • - от минус 20 мА до плюс 20 мА включ.

±(1 •10"2^1+3,0П045) 1) ±(5,0^10-3П+3,0^10-15) ±(5,0^10-3П+5,0^10-15) ±(2,0^10-3П+3,0^10-13) ±(2,0^10-3П+5,0^10-13) ±(2,0^10-3П+5,0^10-12) ±(1,0^10-3П+5,0^10-11) ±(5,0^10-4П+5,0^10-10) ±(5,0^10-4П+5,0^10-9) ±(5,0^10-4П+5,0^10-8) ±(5,0^10-4П+5,0^10-7)

1) I - измеренное значение силы тока, А;

Таблица 3- Метрологические характеристики измерителей модификаций В2985В, В2987В

Наименование характеристики

Значение

В режиме измерений силы постоянного тока

Диапазон измерений силы постоянного тока, мА

от -20 до +20

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А,

в диапазоне:

  • - от минус 2 пА до плюс 2 пА включ.

  • - от минус 20 пА до плюс 20 пА включ.

  • - от минус 200 пА до плюс 200 пА включ.

  • - от минус 2,0 нА до плюс 2,0 нА включ.

±(1П0-2П+3,0^10-15) 1)

±(5,0^10-3П+3,0^10-15)

±(5,0^10-3П+5,0^10-15)

±(2,0^10-3П+3,0^10-13)

Продолжение таблицы 3

Наименование характеристики

Значение

  • - от минус 20 нА до плюс 20 нА включ.

  • - от минус 200 нА до плюс 200 нА включ.

  • - от минус 2,0 мкА до плюс 2,0 мкА включ.

  • - от минус 20 мкА до плюс 20 мкА включ.

  • - от минус 200 мкА до плюс 200 мкА включ.

  • - от минус 2,0 мА до плюс 2,0 мА включ.

  • - от минус 20 мА до плюс 20 мА включ.

±(2,040-М+5,040-13)

±(2,040-М+5,040-12) ±(1,040-М+5,040-11) ±(5,040-^I+5,040-10) ±(5Д10-М+5Д10-9) ±(5Д10-М+5Д10-8)

±(5,040-M+5,040-7)

В режиме измерений напряжения постоянного тока

Диапазон измерений напряжения постоянного тока, В

от -20 до +20

Пределы   допускаемой   абсолютной   погрешности

измерений напряжения постоянного тока, В,

в диапазоне:

  • - от минус 2,0 до плюс 2,0 В включ.

  • - от минус 20 до плюс 20 В включ.

±(2,5^10-4/U+4,0^10-5) 2)

±(2,540-^U+4,040-4)

В режиме воспроизведения напряжения постоянного тока

Диапазон воспроизведения напряжения постоянного тока, В

от-1000 до +1000

Пределы   допускаемой   абсолютной   погрешности

воспроизведения напряжения постоянного тока, В, в диапазоне:

  • - от минус 20 до плюс 20 В включ.

  • - от минус 1000 до плюс 1000 В включ.

±(5,040-4^U+2,040-3)

±(5,040-^U+0,1)

В режиме измерений электрического сопротивления

Диапазон измерений электрического сопротивления, Ом

от 1405 до 1 •IO15

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, Ом,

в диапазоне:

  • - от 100 кОм до 1 МОм включ.

  • - св. 1 до 10 МОм влюч.

  • - св. 10 до 100 МОм включ.

  • - св. 100 МОм до 1 ГОм включ.

  • - св. 1 до 10 ГОм включ.

  • - св. 10 до 100 ГОм включ.

  • - св. 100 ГОм до 1 ТОм включ.

  • - св. 1 до 10 ТОм включ.

  • - св. 10 до 100 ТОм включ.

  • - св. 100 ТОм до 1 ПОм включ.

±(1,35-103<R+1) 3) ±(1,35^10-3<R+10) ±(1,85^10-3<R+100) ±(2,8540-3^R+1,0403) ±(2,8540-3^R+1,0404) ±(4,1-103<R+1,0-105) ±(4,540-3^R+1,0406) ±(6,2540-3^R+1,0407) ±(7,540-3^R+1,0408) ±(2,640-2^R+1,0409)

Продолжение таблицы 3

Наименование характеристики

Значение

В режиме измерений электрического заряда

Диапазон измерений электрического заряда, нКл

от 240-4 до 2000

Пределы   допускаемой   абсолютной   погрешности

воспроизведения напряжения постоянного тока, Кл, в диапазоне:

  • - от 0,2 пКл до 2 нКл включ.

  • - св.2 до 20 нКл включ.

  • - св.20 до 200 нКл включ.

  • - св.200 нКл до 2 мкКл включ.

±(4,0 •IO-3 • Q+5,0^10-14) 4) ±(4,0 •IO-3 • Q+5,0^10-13) ±(4,040-3^Q+5,040-12) ±(4,040-3^Q+5,040-11)

  • 1) I - измеренное значение силы тока, А;

  • 2) U - измеренное (воспроизводимое) значение напряжения, В;

  • 3) R- измеренное значение электрического сопротивления, Ом;

  • 4) Q измеренное значение электрического заряда, Кл.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

от 216 до 253

- частота переменного тока, Гц

50+1

Условия эксплуатации:

- температура окружающего воздуха, °С

от +18 до +28

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106,7

Габаритные размеры, мм, не более:

- высота

104

- ширина

374

- длина

261

Масса, кг, не более:

- В2981В

4,3

- В2983В

4,9

- В2985В

4,5

- В2987В

5,1

Знак утверждения типа

наносится на лицевую панель измерителей в виде наклейки и на титульный лист эксплуатационной документации типографским способом

Комплектность средства измерений

Таблица 5 - Комплектность измерителей

Наименование

Обозначение

Количество

Измеритель малых токов В2980В

модификации

B2981B, B2983B,

B2985B, B2987B

1 шт.

Комплект принадлежностей

1 шт.

Руководство по эксплуатации

В2980А.001.РЭ

1 экз.

Сведения о методиках (методах) измерений

приведены в разделах 3-5 документа «Измерители малых токов В2980В. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к измерителям малых токов B2980B

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»;

Стандарт предприятия «Единые технические и метрологические требования на измерители малых токов В2980В», компания «Keysight Technologies Inc.», США.

Правообладатель

Компания «Keysight Technologies, Inc.», США

Адрес: 1400 Fountaingrove Parkway Santa Rosa, CA 95403-1738, United States

Тел.: +1 800 829-4444

Факс: +1 800 829-4433

Web-сайт: http://www.keysight.com

E-mail: usa_orders@keysight.com

Изготовитель

Компания «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия

Адрес: Bayan Lepas Free Industrial Zone, 11900, Penang, Malaysia

Телефон (факс): + 1800-888 848; +1800-801 664

Web-сайт: http://www.keysight.com

E-mail: tm_ap@keysight.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).

Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ

Телефон (факс): (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30002-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» августа 2022 г. № 1926

Лист № 1

Регистрационный № 86339-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-50

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 50 м3.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.

Заводские номера нанесены аэрографическим способом на днище резервуаров.

Резервуары РГС-50 с заводскими номерами 15, 16, 17, 18, 19, 20 расположены по адресу: 428003, Россия, Чувашская Республика, г. Чебоксары, Автозаправочный проезд, 5.

Общий вид резервуаров РГС-50, представлен на рисунках 1, 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

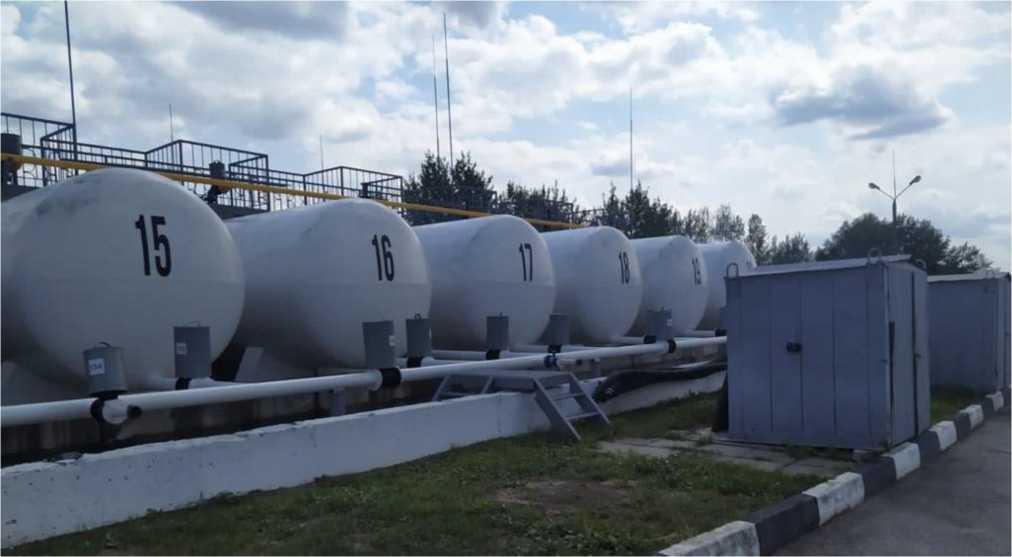

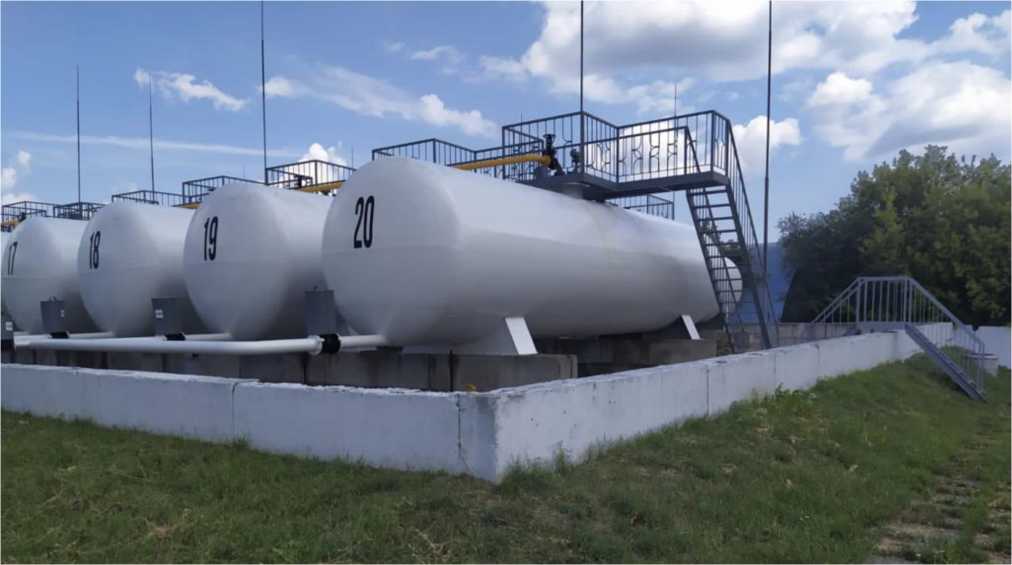

Рисунок 1 - Общий вид резервуаров РГС-50

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

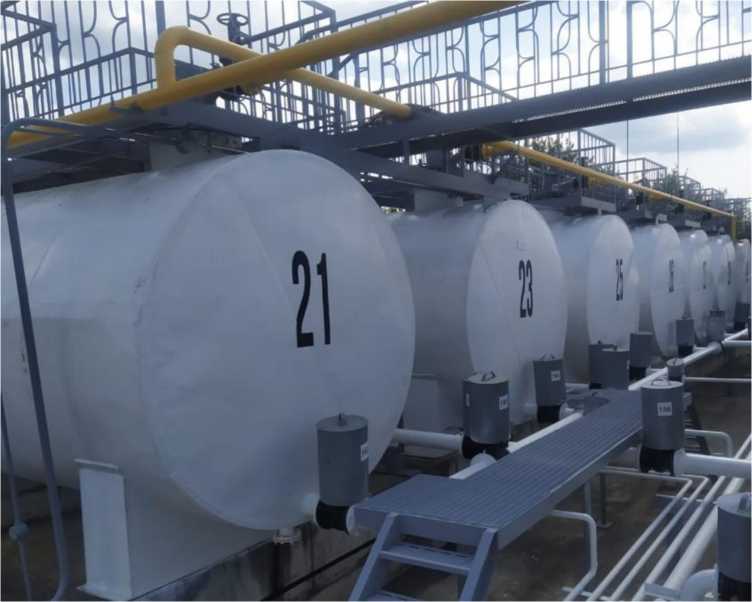

Рисунок 2 - Общий вид резервуаров РГС-50

Пломбирование резервуаров РГС-50 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

50

Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от -40 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3- Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-50

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Торгово-Промышленная Топливная Компания «Волганефтьхолдинг» (ООО «ТПТК «Волганефтьхолдинг»)

ИНН 2128032384

Адрес: 428032, Чувашская Республика - Чувашия, г. Чебоксары, ул. Дзержинского, д.25, кв. 2

Телефон/ факс: +7 (8352) 62-44-09/ (8352) 62-00-03

E-mail: delman@cbx.ru

Изготовитель

Общество с ограниченной ответственностью «Торгово-Промышленная Топливная Компания «Волганефтьхолдинг» (ООО «ТПТК «Волганефтьхолдинг»)

ИНН 2128032384

Адрес: 428032, Чувашская Республика - Чувашия, г. Чебоксары, ул. Дзержинского, д.25, кв. 2

Телефон/ факс: +7 (8352) 62-44-09/ (8352) 62-00-03

E-mail: delman@cbx.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.312640

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» августа 2022 г. № 1926

Лист № 1 Регистрационный № 86340-22                                            Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-25

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м3.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.

Заводские номера нанесены аэрографическим способом на днище резервуаров.

Резервуары РГС-25 с заводскими номерами 21, 22, 23, 24 расположены по адресу: 428003, Россия, Чувашская Республика, г. Чебоксары, Автозаправочный проезд, 5.

Общий вид резервуаров РГС-25, представлен на рисунках 1, 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид резервуаров РГС-25

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

Рисунок 2 - Общий вид резервуаров РГС-25

Пломбирование резервуаров РГС-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

25

Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от -40 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3- Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-25

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Торгово-Промышленная Топливная Компания «Волганефтьхолдинг» (ООО «ТПТК «Волганефтьхолдинг»)

ИНН 2128032384

Адрес: 428032, Чувашская Республика - Чувашия, г. Чебоксары, ул. Дзержинского, д.25, кв. 2

Телефон/ факс: +7 (8352) 62-44-09/ (8352) 62-00-03

E-mail: delman@cbx.ru

Изготовитель

Общество с ограниченной ответственностью «Торгово-Промышленная Топливная Компания «Волганефтьхолдинг» (ООО «ТПТК «Волганефтьхолдинг»)

ИНН 2128032384

Адрес: 428032, Чувашская Республика - Чувашия, г. Чебоксары, ул. Дзержинского, д.25, кв. 2

Телефон/ факс: +7 (8352) 62-44-09/ (8352) 62-00-03

E-mail: delman@cbx.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» августа 2022 г. № 1926

Лист № 1 Регистрационный № 86341-22 Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули преобразователей напряжения KRYPTON

Назначение средства измерений

Модули преобразователей напряжения KRYPTON (далее - модули) предназначены для измерений среднеквадратических значений напряжения переменного тока, частоты следования импульсов, силы и напряжения постоянного тока, электрического сопротивления постоянному току, в том числе сигналов от термопреобразователей сопротивления и термоэлектрических преобразователей.

Описание средства измерений

Принцип действия модулей основан на измерении, усилении, аналогово-цифровом преобразовании входных электрических сигналов и дальнейшей передаче измерительной информации на внешние устройства.

Конструктивно модули представляют собой устройства в моноблочном алюминиевом корпусе. На корпусе модулей расположены светодиодные индикаторы, разъемы измерительных каналов, питания, интерфейса EtherCAT.

Модули выпускаются в 16 модификациях: KRYPTONi-IxACC, KRYPTONi-1xHV, KRYPTONi-IxSTG, KRYPTONi-l\I.V-B\C, KRYPTONi-1хTH-HV, KRYPTON- lxCNT, KRYPTON-4xACC, KRYPTON-8xACC, KRYPTONi-8xLA, KRYPTON-3xSTG, KRYPTON-6xSTG, KRYPTONi-4xLV, KRYPTONi-8xLV, KRYPTONi-8xRTD, KRYPTONi-8xTH, KRYPTONi-16xTH, отличающихся типом входных сигналов, количеством входных каналов и типом разъемов (индексом «i» обозначается изолированное исполнение модулей).

Серийный номер наносится на маркировочную табличку модулей любым технологическим способом в виде буквенно-цифрового кода.

Общий вид модулей с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на модули в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) модулей не предусмотрено.

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

а) модификация KRYPTONi-IxACC с разъемом типа BNC

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

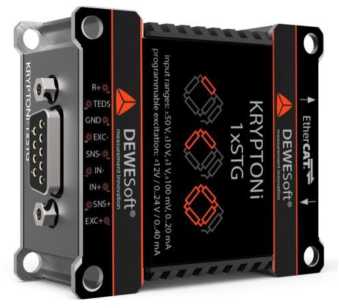

в) модификация KRYPTONi-1хSTG с разъемом типа DB9

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

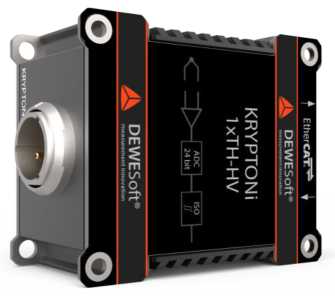

д) модификация KRYPTONi-1хTH-HV с разъемом LEMO REDEL H02

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

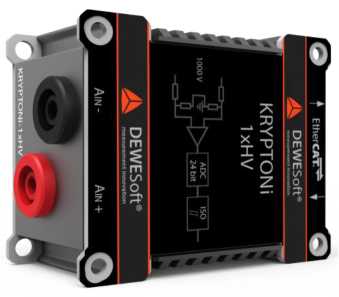

б) модификация KRYPTONi-1xHV с разъемом типа Banana

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

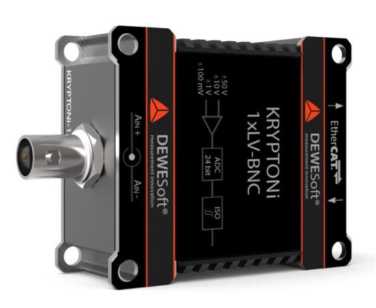

г) модификация KRYPTONi-1хLV-BNC с разъемом типа BNC

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

е) модификация KRYPTON- l\CNT с разъемами LEMO типа L1T7f

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

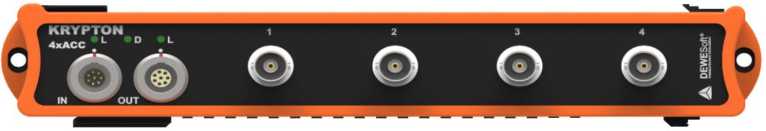

ж) модификация KRYPTON-4\ACC с разъемами типа BNC

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

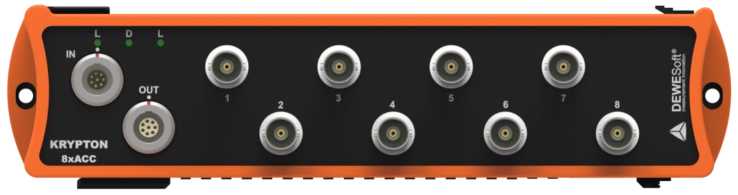

з) модификация KRYPTON-8xACC с разъемами типа BNC

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

и) модификация KRYPTONi-8xLA с разъемами типа BNC

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

к) модификация KRYPTON-3xSTG с разъемами типа L2B10f

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

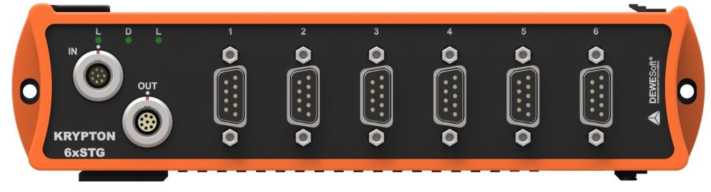

л) модификация KRYPTON-6xSTG с разъемами типа L2B10f

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

м) модификация KRYPTON-3xSTG с разъемами типа DB9

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

н) модификация KRYPTON-6xSTG с разъемами типа DB9

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

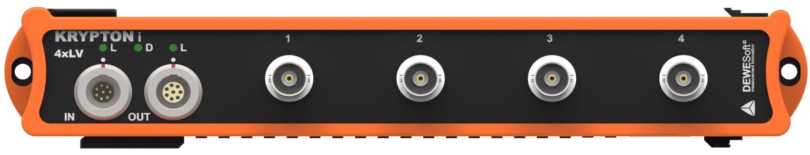

о) модификация KRYPTONi-4xLV с разъемами типа BNC

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

п) модификация KRYPTONi-8xLV с разъемами типа BNC

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

р) модификация KRYPTONi-8xRTD с разъемами типа L0B6f

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

с) модификация KRYPTONi-8xTH с разъемами типа «Термопара»

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

т) модификация KRYPTONi-16xTH с разъемами типа «Термопара»

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид модулей с указанием места нанесения серийного номера, места нанесения знака утверждения типа

Программное обеспечение

Программное обеспечение (далее - ПО) модулей состоит из встроенного и автономного ПО.

Конструкция модулей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Встроенное ПО является метрологически значимым. Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО.

Автономное ПО предназначено для управления режимами функционирования модулей, обработки полученного сигнала и визуализации измерительной информации.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО модулей приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

встроенное ПО

автономное ПО

Идентификационное наименование ПО

Firmware

DewesoftX

Номер версии (идентификационный номер ПО), не ниже:

- модификация KRYPTONi-IxACC

1.13

- модификация KRYPTON-4xACC

0.77

- модификация KRYPTON-8xACC

0.69

- модификация KRYPTONi-1xHV

1.1

- модификация KRYPTONi-8xLA

3.14

- модификация KRYPTONi-1xSTG

1.27

- модификация KRYPTON-3xSTG

1.99

2021.4

- модификация KRYPTON-6xSTG

1.95

- модификация KRYPTONi-1xLV-BNC

1.4

- модификация KRYPTONi-4xLV

3.20

- модификация KRYPTONi-8xLV

3.20

- модификация KRYPTONi-1xTH-HV

0.9

- модификация KRYPTONi-8xRTD

0.54

- модификация KRYPTONi-8xTH

2.00

- модификация KRYPTONi-16xTH

2.38

- модификация KRYPTON- IxCNT

1.0

Цифровой идентификатор ПО

-

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Модификация

Наименование характеристики

Значение

KRYPTONi-IxACC,

KRYPTO\-4\ACC,

KRYPTO\-8\ACC

Количество измерительных каналов:

  • - KRYPTONi-l\ACC

  • - KRYPTO\-4\ACC

  • - KRYPTO\-8\ACC

1

4

8

Диапазоны измерений напряжения постоянного тока, В

от -10 до +10 от -5 до +5 от -1 до +1 от -0,2 до +0,2

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:

  • - в диапазоне измерений от -10 до +10 В

  • - в диапазоне измерений от -5 до +5 В

  • - в диапазоне измерений от -1 до +1 В

  • - в диапазоне измерений от -0,2 до +0,2 В

±(3^10-4Ч^изм|+2,2^10-3)

±(3^10-4^изм|+1,2^10-3) ±(3^10-4Ч^изм|+4^10-4)

±(3^10-4Ч^изм|+2,4^10-4)

Диапазоны измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В

от 0 до 10/^2

от 0 до 5/\2 от 0 до 1/^2 от 0 до 0,2/^2

Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В:

  • - в диапазоне измерений от 0 до 10/^2 В

  • - в диапазоне измерений от 0 до 5/^2 В

  • - в диапазоне измерений от 0 до 1/^2 В

  • - в диапазоне измерений от 0 до 0,2/^2 В

±(940-4^изм+1,840-3)

±(940-4^изм+1,840-3)

±(940-4^изм+1,840-4)

±(940-4^изм+6Д10-5)

KRYPTO\i-l\I IV

Количество измерительных каналов

1

Диапазон измерений напряжения постоянного тока, В

от -1000 до +1000

Модификация

Наименование характеристики

Значение

KRYPTONi-1xHV

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

±(3^10-4 |^изм|+0,2)

Диапазон измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В

от 0 до 1000/^2

Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В

±(2,440-3^изм+640-2)

KRYPTONi-8xLA

Количество измерительных каналов

8

Диапазон измерений силы постоянного тока, мА

от -20 до +20

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА

±(2-10'4-|7изм|+8-103)

KRYPTONi-l\STG,

KRYPTON-3xSTG,

KRYPTON-6xSTG

Количество измерительных каналов:

  • - KRYPTONi-1хSTG

  • - KRYPTON-3xSTG

  • - KRYPT()\-6\STG

1

3

6

Диапазоны измерений напряжения постоянного тока, В

от -50 до +50 от -10 до +10 от -1 до +1 от -0,1 до +0,1

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:

  • - в диапазоне измерений от -50 до +50 В

  • - в диапазоне измерений от -10 до +10 В

  • - в диапазоне измерений от -1 до +1 В

  • - в диапазоне измерений от -0,1 до +0,1 В

±(3^10-4Ч^изм|+1,01 •ю-2)

±(3^10-4^изм|+2,1^10-3) ±(3^10-4Ч^изм|+3^10-4)

±(3^10-4Ч^изм|+1,2^10-4)

Диапазоны измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В

от 0 до 50/^2 от 0 до 10/^2 от 0 до 1/^2 от 0 до 0,1/^2

Модификация

Наименование характеристики

Значение

KRYPTONi-l\STG,

KRYPTON-3xSTG,

KRYPTON-6xSTG

Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В:

  • - в диапазоне измерений от 0 до 50/^2 В

  • - в диапазоне измерений от 0 до 10/^2 В

  • - в диапазоне измерений от 0 до 1/^2 В

  • - в диапазоне измерений от 0 до 0,1/^2 В

±(2,4-103- иизм+2,740-2)

±(9-104-иИзм+1,8-103) ±(940-4иизм+1Л10-4) ±(940-4иизм+6Д10-5)

KRYPTONi-1xLV-BNC

Количество измерительных каналов

1

Диапазоны измерений напряжения постоянного тока, В

от -50 до +50 от -10 до +10 от -1 до +1 от -0,1 до +0,1

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:

  • - в диапазоне измерений от -50 до 50 В

  • - в диапазоне измерений от -10 до 10 В

  • - в диапазоне измерений от -1 до 1 В

  • - в диапазоне измерений от -0,1 до 0,1 В

±(3^10-4^иизм|+1,О1 •Ю-2)

±(340-^иизм|+2,Г10-3) ±(340-^|иизм|+340-4)

±(340-^иизм|+1Л10-4)

Диапазоны измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В

от 0 до 50/^2 от 0 до 10/^2 от 0 до 1/^2 от 0 до 0,1/^2

Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В:

  • - в диапазоне измерений от 0 до 50/\2 В

  • - в диапазоне измерений от 0 до 10/^2 В

  • - в диапазоне измерений от 0 до 1/^2 В

  • - в диапазоне измерений от 0 до 0,1/^2 В

±(2,440-3иизм+2,740-2)

±(940-4иизм+1Л10-3)

±(940-4иизм+1Л10-4)

±(940-4иизм+6Д10-5)

Модификация

Наименование характеристики

Значение

KRYPTONi-4xLV,

KRYPTONi-8xLV

Количество измерительных каналов:

  • - KI<YPTONi-4\l .V

  • - KI<YPTONi-8\l .V

~t 00

Диапазоны измерений напряжения постоянного тока, В

от -50 до +50

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

±(3^10-4Ч^изм|+5^10-3)

Диапазон измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В

от 0 до 50/^2

Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В

±(2,4-103- иизм+2,740-2)

KRYPTONi- 1xTH-HV

Количество измерительных каналов

1

Диапазон измерений сигналов от термоэлектрических преобразователей типа K по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С

от -270 до +1372

Пределы допускаемой абсолютной погрешности измерений сигналов от термоэлектрических преобразователей типа K по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С

±(2^10-4^|Гизм|+0,5)*

KRYPTONi-8xRTD

Количество измерительных каналов

8

Диапазоны измерений напряжения постоянного тока, В

от -1 до +1 от -0,1 до +0,1

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:

  • - в диапазоне измерений от -1 до +1 В

  • - в диапазоне измерений от -0,1 до +0,1 В

±(2^10-4Чиизм|+1,1^10-4)

±(240-4Ниизм|+240-5)

Диапазон измерений сигналов от термопреобразователей сопротивления Pt100, Pt200, Pt500, Pt1000, Pt2000 по ГОСТ 6651-2009 в температурном эквиваленте, °С

от -200 до +850

Пределы допускаемой абсолютной погрешности измерений сигналов от термопреобразователей сопротивления Pt100, Pt200, Pt500, Pt1000, Pt2000 по ГОСТ 6651-2009 в температурном эквиваленте, °С

±(5^10-4^|Гизм|+0,2)

Модификация

Наименование характеристики

Значение

KRYPTONi-8xRTD

Диапазоны измерений электрического сопротивления постоянному току, Ом

от 0 до 10000 от 0 до 1000

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, Ом:

  • - в диапазоне измерений от 0 до 10000 Ом

  • - в диапазоне измерений от 0 до 1000 Ом

±(2^10-4^изм+1)

±(240-4^изм+0,1)

KRYPTONi-8xTH, KRYPTONi-16xTH

Количество измерительных каналов:

  • - KRYPTONi-8xTH

  • - KRYPTONi-16xTH

8

16

Диапазоны измерений сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С:

  • - типа K

  • - типа J

  • - типа T

  • - типа R

  • - типа S

  • - типа N

  • - типа E

  • - типа B

от -270 до +1372 от -210 до +760 от -270 до +400 от 0 до +1768 от 0 до +1768

от -270 до +1300 от -270 до +1000

от 0 до +1820

Пределы допускаемой абсолютной погрешности измерений сигналов от термоэлектрических преобразователей типа K, J, T, R, S, N, E, B по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С

±(2^10-4^|7изм|+0,5)*

Диапазоны измерений напряжения постоянного тока, В

от -1 до +1 от -0,1 до +0,1

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:

  • - в диапазоне измерений от -1 до +1 В

  • - в диапазоне измерений от -0,1 до +0,1 В

±(2^10-4Ч^изм|+1^10-4)

±(2^10-4 • |^изм|+1 •Ю-5)

Модификация

Наименование характеристики

Значение

KRYPTON-lxCNT

Количество измерительных каналов

1

Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход), Г ц

от 1 до 1407

Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход)

±1404

* Пределы допускаемой абсолютной погрешности измерений сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585-2001 указаны с учетом погрешности измерений температуры холодного спая.

Примечания:

  • 1 иизм - измеренное значение напряжения постоянного тока/среднеквадратическое значение напряжения переменного тока, В.

  • 2 /изм - измеренное значение силы постоянного тока, мА.

  • 3 Тизм - измеренное значение сигналов от термопреобразователей сопротивления/термоэлектрических преобразователей в температурном эквиваленте, °С.

  • 4 Rизм - измеренное значение электрического сопротивления постоянному току, Ом.

Таблица 3 - Габаритные размеры и масса

Модификация

Габаритные размеры (высотахдлинахширина), мм, не более

Масса, кг, не более

KRYPTONi-1xACC

62x56x29

0,25

KRYPTON-4xACC

213x39x56

0,70

KRYPTON-8xACC

213x54x56

1,00

KRYPTONi-1xHV

62x56x36

0,30

KRYPTONi-8xLA

213x54x56

1,00

KRYPTON-1xSTG

62x56x29

0,25

KRYPTON-3xSTG

213x39x56

0,74

KRYPTON-6xSTG

213x54x56

1,10

KRYPTONi-1xLV-BNC

62x56x29

0,25

KRYPTONi-4xLV

213x39x56

0,70

KRYPTONi-8xLV

213x54x56

1,00

KRYPTONi-1xTH-HV

62x56x36

0,30

KRYPTONi-8xRTD

213x39x58

0,72

KRYPTONi-8xTH

213x39x56

0,72

KRYPTONi-16xTH

213x54x56

1,00

KRYPTON-1xCNT

62x56x29

0,25

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 9 до 48

Рабочие условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %

от -40 до +85

от 5 до 100

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку модулей любым технологическим способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Модуль преобразователей напряжения

KRYPTON

-

1 шт.

Блок питания

PS-120-L1T8m (по запросу)

1 шт.

Интерфейсный кабель для подключения к персональному компьютеру

L1T8f-RJ45-1M (по запросу)

1 шт.

Руководство по эксплуатации

КРИПТОН.03-2021РЭ

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 3.3 «Простые измерения» руководства по эксплуатации КРИПТОН.03-2021РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

«KRYPTON-QM-2021. Модули преобразователей напряжения KRYPTON. Стандарт предприятия».

Правообладатель

DEWESOFT d.o.o., Словения

Место нахождения и адрес юридического лица: Gabrsko 11a, 1420 Trbovlje, Slovenia

Изготовитель

DEWESOFT d.o.o., Словения

Адрес деятельности по изготовлению средств измерений: Gabrsko 11a, 1420 Trbovlje, Slovenia

Место нахождения и адрес юридического лица: Gabrsko 11a, 1420 Trbovlje, Slovenia

Испытательные центры

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» августа 2022 г. № 1926

Лист № 1 Регистрационный № 86342-22 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники-измерители прецизионные B2900B

Назначение средства измерений

Источники-измерители прецизионные B2900B (далее - источники-измерители) предназначены для воспроизведения напряжения и силы постоянного тока; измерений напряжения и силы постоянного тока.

Описание средства измерений

Конструктивно источники-измерители представляют собой многофункциональные цифровые электроизмерительные приборы, обладающие возможностью автоматического самотестирования, калибровки и самодиагностики. Управление и контроль за режимами работы источников-измерителей осуществляет встроенный микроконтроллер.

Источники-измерители имеют следующие модификации B2901BL, B2910BL, B2901B, B2902B, B2911B, B2912B отличающиеся количеством измерительных каналов, конструктивными особенностями и значениями метрологических характеристик.

Источники-измерители модификаций B2901BL, B2910BL воспроизводят и измеряют силу постоянного тока до 1,5 А. Источники-измерители модификаций B2901B, B2902B, B2911B, B2912B воспроизводят и измеряют силу постоянного тока до 3 А (в импульсном режиме до 10А).

На передней панели источников-измерителей расположены: выключатель питания, функциональные клавиши, входные разъемы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой сети, жидкокристаллический дисплей, разъем USB; вращающийся регулятор для управления выходными сигналами; блок буквенноцифровых клавиш; выходные гнезда.

На задней панели источников-измерителей расположены: выходные разъемы второго измерительного канала (для B2902B, B2912B); разъемы интерфейсов GPIB, USB, LAN, I/O; разъем сети питания; вентилятор обдува.

Для проведения измерений источники-измерители, в зависимости от требуемого режима работы, непосредственно подключаются к измеряемой цепи или нагрузке.

Принцип работы источников-измерителей в режиме измерения заключается в преобразовании входного аналогово сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображения результатов на жидкокристаллическом дисплее.

Для предотвращения несанкционированного доступа к внутренним частям приборов один из винтов крепления корпуса пломбируется.

Самоклеящаяся этикетка с заводским (серийным) номером, состоящим из буквенноцифирного обозначения, однозначно идентифицирующим каждый экземпляр источников размещена на нижней панели.

Общий вид источников-измерителей, с указанием места нанесения знака утверждения типа, места пломбировки от несанкционированного доступа, представлен на рисунках 1 и 2.

Место нанесения знака утверждения типа

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

кЕгеюит

**««• irt и/

I ГЛ/                 "" ’’«л»'"/-

+2i0-0000 v

___ ■»210.сд~у

**^*«Т^Г     ------

**'   «210. ИОО,

“ •» »». £ -

Место нанесения

заводского

(серийного) номера

а) Общий вид источников-измерителей прецизионных модификаций B2901BL, B2910BL, B2901B, B2911B панель передняя и место нанесения заводского (серийного) номера

Место пломбировки

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

б) Общий вид источников-измерителей прецизионных модификаций B2901BL, B2910BL, B2901B, B2911B панель задняя

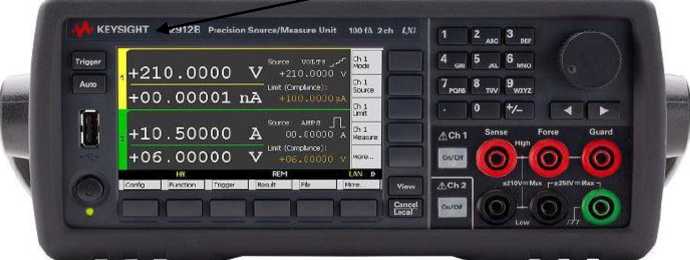

Рисунок 1 - Общий вид источников-измерителей прецизионных модификаций B2901BL, B2910BL, B2901B, B2911B место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа

Место нанесения знака утверждения типа

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

а) Общий вид источников-измерителей прецизионных модификаций B2902B, B2912B, панель передняя

Место пломбировки

б) Общий вид источников-измерителей прецизионных модификаций B2902B, B2912B, панель задняя

Рисунок 2 - Общий вид источников-измерителей прецизионных модификаций B2902B, B2912B место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение (ПО) предназначено для управления работой источников-измерителей. Метрологически значимая часть указана в таблице 1. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные (признаки) ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование программного обеспечения

B2900B Series Firmware

Номер версии (идентификационный номер) программного обеспечения

Не ниже 1.0.1339.6715

Цифровой идентификатор программного обеспечения

-

Метрологические и технические характеристики

Таблица 2- Метрологические характеристики

Наименование характеристики

Значение

Источники-измерители прецизионные модификации В2901BL

В режиме воспроизведения (измерений) напряжения постоянного тока

Диапазон воспроизведения (измерений) напряжения постоянного тока, В

от -20 до +20

Пределы   допускаемой   абсолютной   погрешности

воспроизведения (измерений) напряжения постоянного тока, В, в диапазоне:

- от минус 0,2 до плюс 0,2 В включ.

±(1,5-104-U+2,25-104)*

- от минус 2,0 до плюс 2,0 В включ.

±(2,040-^U+3,5404)

- от минус 20 до плюс 20 В включ.

±(1,5-104-U+5,0-103)

В режиме воспроизведения (измерений) силы постоянного тока

Диапазон воспроизведения (измерений) силы постоянного тока, А

от -1,5 до + 1,5

Пределы   допускаемой   абсолютной   погрешности

воспроизведения (измерений) силы постоянного тока, А, в диапазоне:

- от минус 1 мкА до плюс 1 мкА включ.

±(2,540’^I+5,04010)**

- от минус 10 мкА до плюс 10 мкА включ.

±(2,540-^I+1,540-9)

- от минус 100 мкА до плюс 100 мкА включ.

±(2,040-M+2,540-8)

- от минус 1,0 мА до плюс 1,0 мА включ.

±(2,0-104-I+2,0-107)

- от минус 10 мА до плюс 10 мА включ.

±(2,040-M+2,540-6)

- от минус 100 мА до плюс 100 мА включ.

±(2,0-104-I+2,0-105)

- от минус 1,0 А до плюс 1,0 А включ.

±(з,040-^1+1,540-3)

- от минус 1,5 А до плюс 1,5 А включ.

±(5,040-^I+3,540-3)

Источники-измерители прецизионные модификации В2910BL

В режиме воспроизведения (измерений) напряжения постоянного тока

Диапазон воспроизведения (измерений) напряжения постоянного тока, В

от -200 до +200

Пределы   допускаемой   абсолютной   погрешности

воспроизведения (измерений) напряжения постоянного тока, В, в диапазоне:

- от минус 0,2 до плюс 0,2 В включ.

±(1,5-104-U+2,25-104)

- от минус 2,0 до плюс 2,0 В включ.

±(2,040-^U+3,540-4)

- от минус 20 до плюс 20 В включ.

±(l,540-4^U+5,040-3)

- от минус 200 до 200 В включ.

±(l,540-4^U+5,040-2)

Продолжение таблицы 2

Наименование характеристики

Значение

В режиме воспроизведения (измерений) силы постоянного тока

Диапазон воспроизведения (измерений) силы постоянного тока, А

от -1,5 до +1,5

Пределы   допускаемой   абсолютной   погрешности

воспроизведения (измерений) силы постоянного тока, А, в диапазоне:

  • - от минус 10 нА до плюс 10 нА включ.

  • - от минус 100 нА до плюс 100 нА включ.

  • - от минус 1 мкА до плюс 1 мкА включ.

  • - от минус 10 мкА до плюс 10 мкА включ.

  • - от минус 100 мкА до плюс 100 мкА включ.

  • - от минус 1,0 мА до плюс 1,0 мА включ.

  • - от минус 10 мА до плюс 10 мА включ.

  • - от минус 100 мА до плюс 100 мА включ.

  • - от минус 1,0 А до плюс 1,0 А включ.

  • - от минус 1,5 А до плюс 1,5 А включ.

±(1,0-I-10-3+5,0-10-11) ±(б,040-4^1+1,040-10) ±(2,540-M+5,040-10) ±(2,540-M+1,540-9) ±(2,040-M+2,540-8) ±(2,040-M+2,040-7) ±(2,040’M+2,5406) ±(2,0-10'4-I+2,0-105) ±(з,0^10’4^1+1,5^10’3) ±(5,040-M+3,540-3)

Источники-измерители прецизионные модификации В2901В, В2902В

В режиме воспроизведения (измерений) напряжения постоянного тока

Диапазон воспроизведения (измерений) напряжения постоянного тока, В

от -200 до +200

Пределы   допускаемой   абсолютной   погрешности

воспроизведения (измерений) напряжения постоянного тока, В, в диапазоне:

  • - от минус 0,2 до плюс 0,2 В включ.

  • - от минус 2,0 до плюс 2,0 В включ.

  • - от минус 20 до плюс 20 В включ.

  • - от минус 200 до плюс 200 В включ.

±(1,540’^U+2,25404)

±(2,040’^U+3,5404)

±(1,5-10'4-U+5,0-103)

±(1,5-10'4-U+5,0-102)

В режиме воспроизведения (измерений) силы постоянного тока

Диапазон воспроизведения (измерений) силы постоянного тока, А

от -3 до + 3

Пределы допускаемой абсолютной погрешности воспроизведения (измерений) силы постоянного тока, А, в диапазоне:

  • - от минус 100 нА до плюс 100 нА включ.

  • - от минус 1 мкА до плюс 1 мкА включ.

  • - от минус 10 мкА до плюс 10 мкА включ.

  • - от минус 100 мкА до плюс 100 мкА включ.

  • - от минус 1,0 мА до плюс 1,0 мА включ.

  • - от минус 10 мА до плюс 10 мА включ.

  • - от минус 100 мА до плюс 100 мА включ.

  • - от минус 1,0 А до плюс 1,0 А включ.

  • - от минус 1,5 А до плюс 1,5 А включ.

  • - от минус 3 А до плюс 3 А включ.

±(6Д10-М+1Д10-10) ±(2,5-10'4-I+5,0-1010) ±(2,5^10-<I+1,5^10-9) ±(2,040-M+2,540-8) ±(2,040-M+2,040-7) ±(2,040-M+2,540-6) ±(2,040-M+2,040-5) ±(3,0^10-4^I+1,5^10-3) ±(5,040-M+3,540-3) ±(4,0-103-I+ 7,0 •Ю-3)

Продолжение таблицы 2

Наименование характеристики

Значение

Источники-измерители прецизионные модификации В2911В, В2912В

В режиме воспроизведения (измерений) напряжения постоянного тока

Диапазон воспроизведения (измерений) напряжения постоянного тока, В

от -200 до +200

Пределы   допускаемой   абсолютной   погрешности

воспроизведения (измерений) напряжения постоянного тока, В, в диапазоне:

  • - от минус 0,2 до плюс 0,2 В включ.

  • - от минус 2,0 до плюс 2,0 В включ.

  • - от минус 20 до плюс 20 В включ.

  • - от минус 200 до плюс 200 В включ.

±(1,5-104-U+2,25-104)*

±(2,0-104-U+3,5-104)

±(1,5-104-U+5,0-103)

±(1,5-104-U+5,0-102)

В режиме воспроизведения (измерений) силы постоянного тока

Диапазон воспроизведения (измерений) силы постоянного тока, А

от -3 до +3

Пределы   допускаемой   абсолютной   погрешности

воспроизведения (измерений) силы постоянного тока, А, в диапазоне:

  • - от минус 10 нА до плюс 10 нА включ.

  • - от минус 100 нА до плюс 100 нА включ.

  • - от минус 1 мкА до плюс 1 мкА включ.

  • - от минус 10 мкА до плюс 10 мкА включ.

  • - от минус 100 мкА до плюс 100 мкА включ.

  • - от минус 1,0 мА до плюс 1,0 мА включ.

  • - от минус 10 мА до плюс 10 мА включ.

  • - от минус 100 мА до плюс 100 мА включ.

  • - от минус 1,0 А до плюс 1,0 А включ.

  • - от минус 1,5 А до плюс 1,5 А включ.

  • - от минус 3 А до плюс 3 А включ.

±(1,0^10"3а + 5,040-11) ±(б,0^10-4^1+1,0^10-10) ±(2,5^10-4^I+5,0^10-10) ±(2,5-104-I+1,5-109) ±(2,040’M+2,540-8) ±(2,0-10-4-I+2,0-10-7) ±(2,040-M+2,5406) ±(2,0-104-I+2,0-105) ±(3,0-104-I+1,5-103) ±(5,040’M+3,540-3) ±(4,0-103-I+ 7,040"3)

* U - измеренное (воспроизводимое) значение напряжения, В; ** I - измеренное (воспроизводимое) значение силы тока, А;

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество каналов шт.

- B2901BL, B2910BL, B2901B, B2911B

1

- B2902B, B2912B

2

Параметры напряжения переменного тока частотой 50 Гц, В

от 198 до 242

Условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +35

- относительная влажность воздуха, %, не более

80

Габаритные размеры, мм, не более:

- высота

180

- ширина

260

- длина

480

Масса, кг, не более

- B2901BL, B2910BL, B2901B, B2911B

6

- B2902B, B2912B

7,4

Знак утверждения типа

наносится на лицевую панель источников-измерителей в виде наклейки и на титульный лист эксплуатационной документации типографским способом

Комплектность средства измерений

Таблица 4 - Комплектность источников-измерителей

Наименование

Обозначение

Количество

Источник-измеритель прецизионный

B2900B

модификации

B2901BL, B2910BL,

B2901B, B2902B,

B2911B, B2912B

1 шт.

Кабель питания

1 шт.

Кабель USB

1 шт.

Компакт диск с ПО

1 шт.

Руководство по эксплуатации

1 экз.

Кабель цепи защитной блокировки для ТП-16442В (длиной 1,5 м)

N1294A-011

в соответствии с заказом.

Кабель цепи защитной блокировки для ТП-16442В (длиной 3 м)

N1294A-012

в соответствии с заказом

Комплект соединительных кабелей (длиной 3 м)

N1294A-002

в соответствии с заказом

Адаптер для перехода на триаксиальное подключение для двухпроводных соединений

N1294A-001

в соответствии с заказом

Адаптер для перехода на триаксиальное подключение для четырехпроводных соединений

N1294A-002

в соответствии с заказом

Тестовое приспособление

N1295A

в соответствии с заказом

Продолжение таблицы 4

Наименование

Обозначение

Количество

Тестовое приспособление

16442В

в соответствии с заказом

Адаптер для удобства организации внешнего запуска

N1294A-031

в соответствии с заказом

Кабель для синхронизации работы нескольких СИ серии В29ххА/В

N1294A-032

в соответствии с заказом

Триаксиальный кабель (длиной 1,5 м)

16494A-001

в соответствии с заказом

Триаксиальный кабель (длиной 3 м)

16494A-002

в соответствии с заказом

Триаксиальный кабель (длиной 5 м)

16494A-005

в соответствии с заказом

Сведения о методиках (методах) измерений

приведены в разделах 3-5 документа «Источники-измерители прецизионные В2900В. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к источникам-измерителям прецизионным В2900В

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»;

Стандарт предприятия «Единые технические и метрологические требования на источники-измерители прецизионные В2900В», компания «Keysight Technologies Inc.», США.

Правообладатель

Компания «Keysight Technologies, Inc.», США

Адрес: 1400 Fountaingrove Parkway Santa Rosa, CA 95403-1738, United States

Тел.: +1 800 829-4444

Факс: +1 800 829-4433

Web-сайт: http://www.keysight.com

E-mail: usa_orders@keysight.com

Изготовитель

Компания «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия

Адрес: Bayan Lepas Free Industrial Zone, 11900, Penang, Malaysia

Телефон (факс): + 1800-888 848; +1800-801 664

Web-сайт: http://www.keysight.com

E-mail: tm_ap@keysight.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).

Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ

Телефон (факс): (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» августа 2022 г. № 1926

Лист № 1

Всего листов 5

Регистрационный № 86343-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 263 на ПСП «Киенгоп» ПАО «Удмуртнефть» им. В.И. Кудинова

Назначение средства измерений

Система измерений количества и показателей качества нефти №  263 на

ПСП «Киенгоп» ПАО «Удмуртнефть» им. В.И. Кудинова (далее по тексту - СИКН) предназначена для учетно-расчетных операций между ПАО «Удмуртнефть» им. В.И. Кудинова и Удмуртским РНУ АО «Транснефть-Прикамье».

Описание средства измерений

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти с помощью преобразователей расхода жидкости турбинных MVTM (далее по тексту - ТПР) по блоку измерительных линий (БИЛ) №1 и прямого метода динамических измерений массы нефти с помощью счетчиков-расходомеров массовых Micro Motion (далее по тексту - МПР) по БИЛ №2. Выходные электрические сигналы измерительных преобразователей ТПР и МПР поступают на соответствующие входы контроллера измерительного, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

Массу нетто нефти определяют как разность массы брутто нефти и массы балласта. Массу балласта определяют как сумму масс воды, хлористых солей и механических примесей в нефти.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

Конструктивно СИКН состоит из БИЛ №1, БИЛ №2, блока измерений показателей качества нефти (далее по тексту - БИК), блока стационарной поверочной установки (ПУ) и системы сбора и обработки информации (далее по тексту - СОИ). Технологическая обвязка и запорная арматура СИКН не допускает неконтролируемые пропуски и утечки нефти.

БИЛ №1 состоит из двух резервных измерительных линий (ИЛ) и одной контрольнорезервной ИЛ.

БИЛ №2 состоит из двух рабочих ИЛ.

БИК выполняет функции определения текущих показателей качества нефти и автоматического отбора проб для лабораторного контроля показателей качества нефти. Отбор представительной пробы нефти в БИК осуществляется по ГОСТ 2517-2012 через пробозаборное устройство.

СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: контроллеры измерительные FloBoss S600 и S600+, осуществляющие сбор измерительной информации; автоматизированные рабочие места оператора (далее по тексту -АРМ оператора), формирующие отчетные данные и оснащенные средствами отображения, управления и печати.

В состав СИКН входят следующие средства измерений (СИ) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту -рег. №)), приведенные в таблице 1.

Т а б л и ц а 1 - Состав СИКН

Наименование СИ

Рег. №

Счетчики-расходомеры массовые Micro Motion

13425-06

Счетчики-расходомеры массовые Micro Motion

45115-16

Преобразователи расхода жидкости турбинные MVTM

16128-97

Преобразователи давления измерительные 3051

14061-04,

14061-10, 14061-15

Преобразователи измерительные 644

14683-04

Термопреобразователи сопротивления платиновые серии 65

22257-05

Датчики температуры 644

39539-08

Датчики температуры Rosemount 644

63889-16

Влагомеры нефти поточные УДВН-1пм

14557-05,

14557-10,

14557-15

Преобразователи плотности измерительные модели 7835

15644-96

Преобразователи плотности жидкости измерительные модели 7835

15644-06

Преобразователи плотности и вязкости измерительные модели 7827

15642-96

Преобразователи плотности и вязкости жидкости измерительные модели 7829

15642-06

Устройства измерения параметров жидкости и газа 7951

15645-96

Контроллеры измерительные FloBoss S600

14661-02

Контроллеры измерительные FloBoss S600+

64224-16

Счетчики жидкости турбинные МИГ

26776-04

Преобразователи расхода турбинные МИГ-М

65199-16

В состав СИКН входят показывающие СИ давления и температуры, применяемые для контроля технологичесиких режимов работы СИКН.

СИКН обеспечивает выполнение следующих функций:

  • - автоматическое измерение объемного (м3/ч) и массового (т/ч) расхода нефти в рабочем диапазоне;

  • - автоматическое измерений массы брутто нефти в рабочем диапазоне расхода (т);

  • - автоматическое измерение температуры (°С), давления (МПа), плотности (кг/м3), вязкости (мм2/с) и объемной доли воды (%) в нефти;

  • - вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

  • - поверка и контроль метрологических характеристик ТПР и МПР по ПУ, КМХ резервных ТПР по контрольно-резервному ТПР;

  • - автоматический и ручной отбор объединенной пробы нефти;

  • - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

  • - защита информации от несанкционированного доступа.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав СИКН, обеспечена возможность пломбирования в соответствии с МИ 3002-2006.

Знак утверждения типа наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом в инструкции по эксплуатации СИКН.

Нанесение знака поверки на СИКН не предусмотрено. Знак поверки наносится на свидетельство о поверке СИКН.

Программное обеспечение обеспечивает реализацию функций СИКН. Метрологически значимая часть программного обеспечения (ПО) СИКН реализовано в контроллерах измерительных FloBoss S600 и S600+ и АРМ оператора. Идентификационные данные ПО СИКН приведены в таблицах 2 и 3. Уровень защиты ПО СИКН от непреднамеренных и преднамеренных изменений соответствует «среднему» в соответствии с Р 50.2.077-2014.

Т а б л и ц а 2 - Идентификационные данные ПО контроллеров измерительных

Идентификационные данные (признаки)

Значение

S600+

S600 (основной)

S600 (резервный)

Идентификационное наименование ПО

-

-

-

Номер версии (идентификационный номер) ПО

06.30

05.42

05.42

Цифровой идентификатор ПО

e508

eaac

e48c

Алгоритм вычисления цифрового идентификатора

-

-

-

Т а б л и ц а 3 - Идентификационные данные ПО АРМ оператора

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

“Cropos”

Номер версии (идентификационный номер) ПО

1.0.0.8

Цифровой идентификатор ПО

78EAA947

Алгоритм вычисления цифрового идентификатора

CRC32

Метрологические и технические характеристики

Т а б л и ц а 4 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объемного расхода через СИКН по БИЛ №1, м3

от 203 до 1166

Диапазон измерений массового расхода через СИКН по БИЛ №2, т/ч

от 150 до 1000

Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

±0,25

Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

±0,35

Т а б л и ц а 5 - Основные технические характеристики

Наименование характеристики

Значение

Измеряемая среда

нефть по

ГОСТ Р 51858

Характеристики измеряемой среды:

- температура, °С

от +15 до +45

- плотность в рабочем диапазоне температуры, кг/м3

от 858 до 886

- давление, МПа

- рабочее

0,5

- минимальное

0,24

- максимальное

1,0

- вязкость кинематическая в рабочем диапазоне температуры, мм2

от 8 до 45

- массовая доля воды, %, не более

1,0

- массовая концентрация хлористых солей, мг/дм3, не более

900

- массовая доля механических примесей, %, не более

0,05

- давление насыщенных паров, кПа (мм рт.ст.)

66,7 (500)

- содержание свободного газа, %

не допускается

Параметры электрического питания:

- напряжение переменного тока, В

220±22, 380±38

- частота переменного тока, Гц

50±0,4

Условия эксплуатации:

- температура окружающего воздуха, °С

от -50 до +50

- относительная влажность воздуха, %, не более

до 100 при +25°С

- атмосферное давление, кПа

100±5

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч

20000

Режим работы СИКН

непрерывный

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Т а б л и ц а 6 - Комплектность СИ

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефти № № 263 на ПСП «Киенгоп» ПАО «Удмуртнефть» им. В.И. Кудинова, зав. № 01

-

1 шт.

Инструкция по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

представлены в документе МН 1173-2022 «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 263 на ПСП «Киенгоп»

ПАО «Удмуртнефть» им В.И. Кудинова», свидетельство об аттестации № RA.RU.310652-009/01-2022 (аттестат аккредитации № RA.RU.310652).

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 7 февраля2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Итом-Прогресс» (ООО «Итом-Прогресс»)

ИНН 1841014518

Адрес: 426076, Удмуртская Республика, г. Ижевск, ул. Коммунаров, д. 175

Изготовитель

Общество с ограниченной ответственностью «Итом-Прогресс» (ООО «Итом-Прогресс»)

ИНН 1841014518

Адрес: 426076, Удмуртская Республика, г. Ижевск, ул. Коммунаров, д. 175

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» августа 2022 г. № 1926

Лист № 1 Регистрационный № 86344-22 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «ЭСД-БиКЗ»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «ЭСД-БиКЗ» (далее - АИИС КУЭ) предназначена для измерений приращений активной и реактивной электрической энергии, потребленной и переданной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ выполняет следующие функции:

  • - выполнение измерений 30-минутных приращений активной и реактивной электроэнергии, характеризующих оборот товарной продукции;

  • - привязку результатов измерений к шкале времени UTC(SU);

  • - ведение журналов событий с данными о состоянии объектов измерений и средств измерений;

  • - периодический (1 раз в сутки) и/или по запросу автоматический сбор результатов измерений и журналов событий;

  • - хранение результатов измерений и журналов событий в базе данных в течение 3,5 лет;

  • - обеспечение резервирования баз данных на внешних носителях информации;

  • - разграничение доступа к базам данных для разных групп пользователей;

  • - подготовка данных в виде электронного документа ХML для их передачи по электронной почте внешним организациям;

  • - предоставление контрольного доступа к результатам измерений, и журналам событий по запросу со стороны внешних систем;

  • - обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне;

  • - диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

  • - ведение системы единого времени (коррекция времени).

АИИС КУЭ включает два уровня:

  • 1- й уровень - измерительно-информационный комплекс (ИИК), включающий в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

  • 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер ИВК, автоматизированные рабочие места (АРМ) и программное обеспечение (ПО) «E-ресурс» ES.02».

ИИК, ИВК, устройства коммуникации и линии связи образуют измерительные каналы (ИК).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на измерительные входы счетчика электроэнергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой код. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности без учета коэффициентов трансформации. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 мин. Результаты вычислений сохраняются в регистрах памяти счетчика с привязкой к шкале времени UTC(SU). Счетчики электрической энергии сохраняют в регистрах памяти события, такие как коррекция часов счетчиков, включение и выключение счетчиков, включение и выключение резервного питания счетчиков, открытие и закрытие защитной крышки и другие. События сохраняются в журнале событий также с привязкой к шкале времени UTC(SU).

ИВК выполнен на базе комплекса программно-технического «E-ресурс» ES.02 и включает в себя:
  • - сервер баз данных;

  • - автоматизированные рабочие места (АРМ).

ИВК обеспечивает выполнение следующих функций:
  • - периодический (один раз в сутки) и по запросу автоматический сбор результатов измерений электрической энергии;

  • - автоматический сбор данных о состоянии средств измерений со всех ИИК и состоянии объектов измерений;

  • - хранение не менее 3,5 лет результатов измерений и журналов событий;

  • - автоматический сбор результатов измерений после восстановления работы каналов связи, восстановления питания;

  • - перемножение результатов измерений, хранящихся в базе данных, на коэффициенты трансформации ТТ и ТН;

  • - формирование отчетных документов;

  • - сбор и хранение журналов событий счетчиков;

  • - конфигурирование и параметрирование технических средств ИВК;

  • - сбор и хранение журналов событий счетчиков со всех ИИК;

  • - ведение журнала событий ИВК;

  • - синхронизацию времени в сервере баз данных и передачу шкалы времени на уровень ИИК;

  • - аппаратную и программную защиту от несанкционированного изменения параметров и любого изменения данных;

  • - самодиагностику с фиксацией результатов в журнале событий.

ИВК осуществляет обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ), с другими АИИС КУЭ утвержденного типа, а также с инфраструктурными организациями ОРЭМ, в том числе: АО «АТС», филиал ОАО «СО ЕЭС». Обмен результатами измерений и данными коммерческого учета электроэнергии между информационными системами субъектов оптового рынка и инфраструктурными организациями ОРЭМ осуществляется по электронной почте в виде электронных документов XML в форматах 80020, 80030 заверенных электронно-цифровой подписью.

Информационные каналы связи в АИИС КУЭ построены следующим образом:

  • -   посредством интерфейса RS-485 с использованием модемов GSM/GPRS для передачи данных от счетчиков до уровня ИВК;

  • -   посредством локальной вычислительной сети интерфейса Ethernet для передачи данных с сервера баз данных на АРМ;

  • -   посредством глобальной сети передачи данных Интернет для передачи данных от уровня ИВК во внешние системы (основной канал);

  • -   посредством радиоканала стандарта GSM/GPRS для передачи данных от уровня ИВК во внешние системы (резервный канал).

В АИИС КУЭ на функциональном уровне выделена система обеспечения единого времени (СОЕВ), действующая следующим образом. ИВК получает шкалу времени UTC(SU) в постоянном режиме от устройства синхронизации времени УСВ-3. При автоматическом выполнении задания на коррекцию времени счетчиков (не менее одного раза в сутки по расписанию), ИВК определяет поправку часов счетчиков и, в случае, если поправка часов счетчиков превышает заданную допустимую величину (не более ±5,0 с) ИВК формирует команду коррекции времени (синхронизации). Журналы событий счетчиков и ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Заводской номер 1 в виде цифро-буквенного обозначения наносится в формуляр типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

В ИВК АИИС КУЭ используется программное обеспечение из состава комплекса программно-технического «Е-ресурс» ES.02. Идентификационные признаки метрологически значимого программного обеспечения АИИС КУЭ приведены в таблице 1. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные признаки метрологически значимой части ПО

Идентификационные данные (признаки)

Значение

1

2

Идентификационное наименование программного обеспечения

ПО «E-ресурс» ES.02

Окончание таблицы 1

1

2

Номер   версии   (идентификационный   номер)

программного обеспечения

Не ниже 1.0

Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5)

Вычисляется контролирующей утилитой, указывается в формуляре ПТК «E-ресурс» ES.02

Идентификационное наименование программного обеспечения

контролирующая утилита echeck

Номер версии (идентификационный номер) программного обеспечения

Не присвоен

Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5)

52e65bf4a60108fdd59bac8941e1c0fd

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4 и 5.

Таблица 2 - Состав ИК

ИК

Наименование ИК

ТТ

ТН

Счетчик

ИВК

1

2

3

4

5

6

1

ГПП 35 кВ БиКЗ, ЗРУ-6 кВ, 2 сш 6 кВ, яч. 31

ТПЛ-10У3

Кл.т. 0,5

Ктт = 400/5

Рег. № 1276-59

НАМИТ-10-2

Кл.т. 0,5

Ктн = 6000/100

Рег. № 18178-99

СЭТ-

4ТМ.03М.01

Кл.т. 0,5S/1

Рег. № 36697-12

ПТК

«E-ресурс» ES.02, Рег. № 53447

13;

УСВ-3, рег. № 64242

16

2

ГПП 35 кВ БиКЗ, ЗРУ-6 кВ, 2 сш 6 кВ, яч. 16

ТОЛ-10

Кл.т. 0,5

Ктт = 150/5

Рег. № 7069-07

НТМИ-6

Кл.т. 0,5 Ктн = 6000/100

Рег. № 831-53

СЭТ-

4ТМ.03М.01

Кл.т. 0,5S/1

Рег. № 36697-12

3

ГПП 35 кВ БиКЗ, ЗРУ-6 кВ, 2 сш 6 кВ,

яч. 20

ТОЛ-10

Кл.т. 0,5

Ктт = 200/5

Рег. № 7069-07

НТМИ-6

Кл.т. 0,5 Ктн = 6000/100

Рег. № 831-53

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Рег. № 36697-17

4

ГПП 35 кВ БиКЗ, ЗРУ-6 кВ, 2 сш 6 кВ, яч. 40

ТОЛ-10

Кл.т. 0,5

Ктт = 100/5

Рег. № 7069-07

НАМИТ-10-2

Кл.т. 0,5

Ктн = 6000/100 Рег. № 18178-99

СЭТ-

4ТМ.03М.01

Кл.т. 0,5S/1

Рег. № 36697-12

5

ГПП 35 кВ БиКЗ, ЗРУ-6 кВ, 1 сш 6 кВ,

яч. 11

ТЛК10

Кл.т. 0,5

Ктт = 400/5 Рег. № 9143-83

НТМИ-6

Кл.т. 0,5

Ктн = 6000/100

Рег. № 831-53

СЭТ-

4ТМ.03М.01

Кл.т. 0,5S/1

Рег. № 36697-12

Окончание таблицы 2

1

2

3

4

5

6

6

ГПП 35 кВ БиКЗ, ЗРУ-6 кВ, 1 сш 6 кВ, яч. 12

ТОЛ-10

Кл.т. 0,5

Ктт = 200/5

Рег. № 7069-07

НТМИ-6

Кл.т. 0,5 Ктн = 6000/100 Рег. № 831-53

СЭТ-

4ТМ.03М.01

Кл.т. 0,5S/1

Рег. № 36697-12

ПТК

«E-ресурс» ES.02, Рег. № 53447-13;

УСВ-3, рег. № 64242-16

7

КТП-2 6 кВ, РУ-0,4 кВ, 3 сш 0,4 кВ, яч. 17

ТОП-Э

Кл.т. 0,5

Ктт = 250/5

Рег. № 66594-17

Не

используется

СЭТ-4ТМ.03.09

Кл.т. 0,5S/1

Рег. № 27524-04

8

РП-2 6 кВ, РУ-6 кВ,

2 сш 6 кВ, яч. 16

ТПЛ-10У3

Кл.т. 0,5

Ктт = 300/5 Рег. № 1276-59

НТМИ-6

Кл.т. 0,5 Ктн = 6000/100 Рег. № 831-53

СЭТ-

4ТМ.03М.01

Кл.т. 0,5S/1

Рег. № 36697-12

9

РП-2 6 кВ, РУ-6 кВ,

2 сш 6 кВ, яч. 23

ТОЛ-10

Кл.т. 0,5

Ктт = 300/5

Рег. № 47959-11

НТМИ-6

Кл.т. 0,5 Ктн = 6000/100 Рег. № 831-53

СЭТ-

4ТМ.03М.01

Кл.т. 0,5S/1

Рег. № 36697-08

10

РП-2 6 кВ, РУ-6 кВ,

2 сш 6 кВ, яч. 9

ТОЛ-10

Кл.т. 0,5

Ктт = 300/5

Рег. № 47959-11

НТМИ-6

Кл.т. 0,5 Ктн = 6000/100 Рег. № 831-53

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Рег. № 36697-17

Примечания:

  • 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических характеристик.

  • 2. Допускается замена устройства синхронизации времени на аналогичные утвержденных типов.

  • 3. Допускается изменение наименований ИК, без изменения объекта измерений.

  • 4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке.

  • 5. Технический акт хранится совместно с эксплуатационными документами АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики ИК в нормальных условиях применения

ИК №№

cos ф

I5< I изм<1 20

I20< I изм<1 100

I100< I изм <1 120

5A %

6P %

5A %

6P %

5A %

6P %

1

2

3

4

5

6

7

8

1, 2, 4, 5,

6, 7, 8, 9

0,50

±5,5

±3,0

±3,0

±1,8

±2,3

±1,5

0,80

±3,0

±4,6

±1,7

±2,6

±1,4

±2,1

0,87

±2,7

±5,6

±1,5

±3,1

±1,2

±2,4

1,00

±1,8

-

±1,2

-

±1,0

-

Окончание таблицы 3

1

2

3

4

5

6

7

8

3, 10

0,50

±5,4

±2,7

±2,9

±1,5

±2,2

±1,2

0,80

±2,9

±4,4

±1,6

±2,4

±1,2

±1,9

0,87

±2,5

±5,5

±1,4

±3,0

±1,1

±2,2

1,00

±1,8

-

±1,1

-

±0,9

-

7

0,50

±5,4

±2,9

±2,7

±1,6

±1,9

±1,3

0,80

±2,9

±4,5

±1,5

±2,4

±1,1

±1,8

0,87

±2,6

±5,5

±1,3

±2,8

±1,0

±2,1

1,00

±1,7

-

±1,0

-

±0,8

-

Таблица 4 -

К в

ИК №№

cos ф

I5< I изм<1 20

I20< I изм<1 100

I100< I изм <I 120

6wa %

6W %

6wa %

6wp %

6wa %

6wp %

1, 2, 4, 5,

6, 7, 8, 9

0,50

±5,7

±4,0

±3,3

±3,2

±2,6

±3,1

0,80

±3,3

±5,3

±2,2

±3,7

±1,9

±3,4

0,87

±3,0

±6,2

±2,0

±4,1

±1,8

±3,6

1,00

±2,0

-

±1,4

-

±1,3

-

3, 10

0,50

±5,4

±3,0

±3,0

±2,0

±2,3

±1,8

0,80

±2,9

±4,6

±1,7

±2,8

±1,4

±2,3

0,87

±2,6

±5,6

±1,5

±3,3

±1,2

±2,6

1,00

±1,8

-

±1,1

-

±0,9

-

7

0,50

±5,5

±3,9

±3,0

±3,1

±2,3

±3,0

0,80

±3,2

±5,2

±2,0

±3,6

±1,8

±3,2

0,87

±2,9

±6,1

±1,9

±3,9

±1,7

±3,4

1,00

±1,9

-

±1,3

-

±1,1

-

Примечания к таблицам 3 и 4:

Пределы допускаемого значения поправки часов, входящих в СОЕВ, относительно шкалы времени UTC(SU) ±5 с

I5 - сила тока 5% относительно номинального тока ТТ;

I20 - сила тока 20% относительно номинального тока ТТ;

I100 - сила тока 100% относительно номинального тока ТТ;

I120 - сила тока 120% относительно номинального тока ТТ;

1изм -силы тока при измерениях активной и реактивной электрической энергии относительно номинального тока ТТ;

&даоА - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии;

&№оР - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии;

6wa - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии в рабочих условиях применения;

6W - доверительные границы допускаемой относительной погрешности при вероятности

Р=0,95 при измерении реактивной электрической энергии в рабочих условиях применения.

Таблица 5 - Основные технические характеристики ИК

Наименование характеристики

Значение

1

2

Количество измерительных каналов

10

Нормальные условия:

  • -  ток, % от Ьом

  • -  напряжение, % от ином

  • -  коэффициент мощности cos ф

температура окружающего воздуха для счетчиков, °С:

от 5 до 120

от 99 до 101

0,5 инд. - 1,0 - 0,8 емк. от +21 до +25

Рабочие условия эксплуатации: допускаемые значения неинформативных параметров:

  • -  ток, % от Ьом

  • - напряжение, % от Ином

  • -  коэффициент мощности cos ф

температура окружающего воздуха, °C:

  • - для ТТ и ТН

  • - для счетчиков

  • - для сервера

от 5 до 120 от 90 до 110

0,5 инд. - 1,0 - 0,8 емк.

от -40 до +40 от 0 до +40 от +15 до +25

Период измерений активной и реактивной средней мощности и приращений электрической энергии, мин

30

Период сбора данных со счетчиков электрической энергии, мин

30

Формирование XML-файла для передачи внешним системам

Автоматическое

Формирование базы данных с указанием времени измерений и времени поступления результатов

Автоматическое

Глубина хранения информации

Счетчики:

- тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

100

Сервер ИВК:

- хранение результатов измерений и информации состояний средств измерений, лет, не менее

3,5

Знак утверждения типа

наносится типографским способом на титульный лист формуляра АИИС.8эк/01012022-ТРП.ФО «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «ЭСД-БиКЗ». Формуляр».

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт.

1

2

3

Трансформаторы тока

ТОП-Э

3

Трансформаторы тока

ТПЛ-10У3

4

Трансформаторы тока

ТЛК10

2

Трансформаторы тока

ТОЛ-10

12

Трансформаторы напряжения

НТМИ-6

2

Трансформаторы напряжения

НАМИТ-10-2

1

Счетчики

СЭТ-4ТМ.03.09

1

Счетчики

СЭТ-4ТМ.03М

2

Счетчики

СЭТ-4ТМ.03М.01

7

ИВК

Е-ресурс

1

СОЕВ

УСВ-3

1

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «ЭСД-БиКЗ». Формуляр

АИИС.8эк/01012022-ТРП.ФО

1

Сведения о методиках (методах) измерений

Методика измерений изложена в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «ЭСД-БиКЗ»» Методика измерений аттестована Западно-Сибирским филиалом ФГУП «ВНИИФТРИ». Аттестат аккредитации ЗападноСибирского филиала ФГУП «ВНИИФТРИ» по аттестации методик (методов) измерений и метрологической экспертизе № RA.RU.311735 от 19.07.2016.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 22261-94 Межгосударственный стандарт. Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Межгосударственный стандарт. Автоматизированные системы. Стадии создания.

Правообладатель

Общество с ограниченной ответственностью «Энергетическая компания «СТИ»

(ООО «ЭК «СТИ»)

ИНН 7839041402

Адрес: 190005, г. Санкт-Петербург, Троицкий проспект, д. 12 лит. А, пом. 4 «Н»

Телефон (факс): +7 (812) 251-13-73, +7 (812) 251-32-58

E-mail: info@ek-sti.ru

Изготовитель

Общество с ограниченной ответственностью «Энергетическая компания «СТИ»

(ООО «ЭК «СТИ»)

ИНН 7839041402

Адрес: 190005, г. Санкт-Петербург, Троицкий проспект, д. 12 лит. А, пом. 4 «Н»

Телефон (факс): +7 (812) 251-13-73, +7 (812) 251-32-58

E-mail: info@ek-sti.ru

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, г. Новосибирск, проспект Димитрова, д. 4

Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц Западно-Сибирского филиала ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» августа 2022 г. № 1926

Лист № 1 Регистрационный № 86345-22 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Мария-Ра г. Кемерово

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Мария-Ра г. Кемерово (далее - АИИС КУЭ) предназначена для измерений приращений активной и реактивной электрической энергии, потребленной и переданной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ выполняет следующие функции:

  • - выполнение измерений 30-минутных приращений активной и реактивной электроэнергии, характеризующих оборот товарной продукции;

  • - привязку результатов измерений к шкале времени UTC(SU);

  • - ведение журналов событий с данными о состоянии объектов измерений и средств измерений;

  • - периодический (1 раз в сутки) и/или по запросу автоматический сбор результатов измерений и журналов событий;

  • - хранение результатов измерений и журналов событий в базе данных в течение 3,5 лет;

  • - обеспечение резервирования баз данных на внешних носителях информации;

  • - разграничение доступа к базам данных для разных групп пользователей;

  • - подготовка данных в виде электронного документа ХML для их передачи по электронной почте внешним организациям;

  • - предоставление контрольного доступа к результатам измерений, и журналам событий по запросу со стороны внешних систем;

  • - обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне;

  • - диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

  • - ведение системы единого времени (коррекция времени).

АИИС КУЭ включает два уровня:

  • 1- й уровень - измерительно-информационный комплекс (ИИК), включающий в себя измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

  • 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер ИВК, автоматизированные рабочие места (АРМ) и программное обеспечение (ПО) «E-ресурс» ES.02».

ИИК ТИ, ИВК, устройства коммуникации и линии связи образуют измерительные каналы (ИК).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на измерительные входы счетчика электроэнергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой код. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности без учета коэффициентов трансформации. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 мин. Результаты вычислений сохраняются в регистрах памяти счетчика с привязкой к шкале времени UTC(SU). Счетчики электрической энергии сохраняют в регистрах памяти события, такие как коррекция часов счетчиков, включение и выключение счетчиков, включение и выключение резервного питания счетчиков, открытие и закрытие защитной крышки и другие. События сохраняются в журнале событий также с привязкой к шкале времени UTC(SU).

ИВК выполнен на базе комплекса программно-технического «E-ресурс» ES.02 и включает в себя:
  • - сервер баз данных;

  • - автоматизированные рабочие места (АРМ).

ИВК обеспечивает выполнение следующих функций:
  • - периодический (один раз в сутки) и по запросу автоматический сбор результатов измерений электрической энергии;

  • - автоматический сбор данных о состоянии средств измерений со всех ИИК ТИ и состоянии объектов измерений;

  • - хранение не менее 3,5 лет результатов измерений и журналов событий;

  • - автоматический сбор результатов измерений после восстановления работы каналов связи, восстановления питания;

  • - перемножение результатов измерений, хранящихся в базе данных, на коэффициенты трансформации ТТ;

  • - формирование отчетных документов;

  • - сбор и хранение журналов событий счетчиков;

  • - конфигурирование и параметрирование технических средств ИВК;

  • - сбор и хранение журналов событий счетчиков со всех ИИК ТИ;

  • - ведение журнала событий ИВК;

  • - синхронизацию времени в сервере баз данных и передачу шкалы времени на уровень ИИК ТИ;

  • - аппаратную и программную защиту от несанкционированного изменения параметров и любого изменения данных;

  • - самодиагностику с фиксацией результатов в журнале событий.

ИВК осуществляет обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ), с другими АИИС КУЭ утвержденного типа, а также с инфраструктурными организациями ОРЭМ, в том числе: АО «АТС», филиал ОАО «СО ЕЭС». Обмен результатами измерений и данными коммерческого учета электроэнергии между информационными системами субъектов оптового рынка и инфраструктурными организациями ОРЭМ осуществляется по электронной почте в виде электронных документов XML в форматах 80020, 80030 заверенных электронно-цифровой подписью.

Информационные каналы связи в АИИС КУЭ построены следующим образом:

  • -   посредством интерфейса RS-485 и GSM-коммуникатора С-1.02 для передачи данных от счетчиков до уровня ИВК;

  • -   посредством локальной вычислительной сети интерфейса Ethernet для передачи данных с сервера баз данных на АРМ;

  • -   посредством глобальной сети передачи данных Интернет для передачи данных от уровня ИВК во внешние системы (основной канал);

  • -   посредством радиоканала стандарта GSM/GPRS для передачи данных от уровня ИВК во внешние системы (резервный канал).

В АИИС КУЭ на функциональном уровне выделена система обеспечения единого времени (СОЕВ), действующая следующим образом. ИВК получает шкалу времени UTC(SU) в постоянном режиме от устройства синхронизации времени УСВ-3 (рег. №64242-16). При автоматическом выполнении задания на коррекцию времени счетчиков (не менее одного раза в сутки по расписанию), ИВК определяет поправку часов счетчиков и, в случае, если поправка часов счетчиков превышает заданную допустимую величину (не более 5 с) ИВК формирует команду коррекции времени (синхронизации). Журналы событий счетчиков и ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения наносится на формуляр. Заводской номер 1.

Программное обеспечение

В ИВК АИИС КУЭ используется программное обеспечение из состава комплекса программно-технического «Е-ресурс» ES.02. Идентификационные признаки метрологически значимого программного обеспечения АИИС КУЭ приведены в таблице 1. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные признаки метрологически значимой части ПО

Идентификационные данные (признаки)

Значение

1

2

Идентификационное наименование программного обеспечения

ПО «E-ресурс» ES.02

Номер    версии    (идентификационный   номер)

программного обеспечения

Не ниже 1.0

Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5)

Вычисляется контролирующей утилитой, указывается в формуляре ПТК «E-ресурс» ES.02

Идентификационное наименование программного обеспечения

контролирующая утилита echeck

Номер версии (идентификационный номер) программного обеспечения

Не присвоен

Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5)

52e65bf4a60108fdd59bac8941e1c0fd

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4 и 5.

Таблица 2 - Состав ИК

ИК

Наименование ИК

ТТ

ТН

Счетчик

ИВК

1

2

3

4

5

6

1

ТП-1344-1 10 кВ,

РУ-0,4 кВ,

1 СШ 0,4 кВ, яч. 2, ввод 0,4 кВ Т-1

ТШ-0,66

Кл.т. 0,5

Ктт = 1500/5

Рег. № 2265702

Не

используется

ПСЧ-

4ТМ.05МК.04

Кл.т. 0,5S/1

Рег. № 50460-18

ПТК «E-ресурс»

ES.02

Рег. № 53447-13;

УСВ-3 рег. № 64242-16

2

ТП-1344-1 10 кВ,

РУ-0,4 кВ,

2 СШ 0,4 кВ, яч. 9, ввод 0,4 кВ Т-2

ТШ-0,66

Кл.т. 0,5

Ктт = 1500/5

Рег. № 2265702 Т-0,66

Кл.т. 0,5

Ктт = 1500/5

Рег.№ 36382-07

Не

используется

ПСЧ-

4ТМ.05МК.04

Кл.т. 0,5S/1

Рег. № 50460-18

3

ТП-1344-2 10 кВ,

РУ-0,4 кВ,

1 СШ 0,4 кВ, яч. 3, ввод 0,4 кВ Т-1

ТШП-0,66

Кл.т. 0,5

Ктт = 1000/5

Рег. № 15173

06

Не

используется

ПСЧ-

4ТМ.05МК.04

Кл.т. 0,5S/1

Рег. № 50460-18

4

ТП-1344-2 10 кВ,

РУ-0,4 кВ,

2 СШ 0,4 кВ, яч. 7, ввод 0,4 кВ Т-2

ТШП-0,66

Кл.т. 0,5

Ктт = 1000/5

Рег. № 15173

06

Не

используется

ПСЧ-

4ТМ.05МК.04

Кл.т. 0,5S/1

Рег. № 50460-18

5

ТП-1344-2 10 кВ,

РУ-0,4 кВ,

3 СШ 0,4 кВ яч. 13, ввод 0,4 кВ Т-3

ТШП-0,66

Кл.т. 0,5

Ктт = 1000/5

Рег. № 15173

06

Не

используется

ПСЧ-

4ТМ.05МК.04

Кл.т. 0,5S/1

Рег. № 50460-18

ПТК «E-

ресурс»

ES.02

Рег. №

53447-13;

УСВ-3 рег. № 64242-16

6

ТП Мария-РА 10 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, яч. 9, ввод 0,4 кВ Т-1

ТТН

Кл.т. 0,5S

Ктт = 2500/5

Рег. № 75345

19

Не

используется

СЭТ-

4ТМ.03М.09

Кл.т. 0,5S/1

Рег. № 36697-17

7

ТП Мария-РА 10 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, яч. 5, ввод 0,4 кВ Т-2

ТТН

Кл.т. 0,5S

Ктт = 2500/5

Рег. № 75345

19

Не

используется

СЭТ-

4ТМ.03М.09

Кл.т. 0,5S/1

Рег. № 36697-17

Примечания:

  • 1. Допускается замена ТТ и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических характеристик.

  • 2. Допускается замена ИВК без изменения, используемого ПО (при условии сохранения цифрового идентификатора ПО) и устройства синхронизации времени на аналогичные утвержденных типов.

  • 3. Допускается изменение наименований ИК, без изменения объекта измерений.

  • 4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики ИК в нормальных условиях применения

ИК

№№

cos ф

I2< I изм<1 5

I5< I изм<1 20

I20< I изм<1 100

I100< I изм <I 120

5A %

6P %

5A %

6P %

5A %

6P %

5A %

6P %

1 - 5

0,50

-

-

±5,4

±2,9

±2,7

±1,6

±1,9

±1,3

0,80

-

-

±2,9

±4,5

±1,5

±2,4

±1,1

±1,8

0,87

-

-

±2,6

±5,5

±1,3

±2,8

±1,0

±2,1

1,00

-

-

±1,7

-

±1,0

-

±0,8

-

6, 7

0,50

±4,7

±2,6

±2,8

±2,0

±1,9

±1,3

±1,9

±1,3

0,80

±2,6

±4,0

±1,7

±2,7

±1,1

±1,8

±1,1

±1,8

0,87

±2,3

±4,9

±1,6

±3,1

±1,0

±2,1

±1,0

±2,1

1,00

±1,8

-

±1,0

-

±0,8

-

±0,8

-

Таблица 4 - Метрологические характеристики ИК в рабочих условиях применения

ИК

№№

cos ф

I2< I изм<1 5

I5< I изм<1 20

I20< I изм<1 100

I100< I изм <I 120

6wa %

6W %

6wa %

6wp %

6wa %

6wp %

6wa %

6wp %

1 - 5

0,50

-

-

±5,5

±3,9

±3,0

±3,1

±2,3

±3,0

0,80

-

-

±3,2

±5,2

±2,0

±3,6

±1,8

±3,2

0,87

-

-

±2,9

±6,1

±1,9

±3,9

±1,7

±3,4

1,00

-

-

±1,9

-

±1,3

-

±1,1

-

6, 7

0,50

±4,9

±3,7

±3,1

±3,3

±2,3

±3,0

±2,3

±3,0

0,80

±2,9

±4,7

±2,2

±3,8

±1,8

±3,2

±1,8

±3,2

0,87

±2,7

±5,5

±2,1

±4,1

±1,7

±3,4

±1,7

±3,4

1,00

±2,3

-

±1,3

-

±1,1

-

±1,1

-

Примечания к таблицам 3 и 4:

Пределы допускаемого значения поправки часов, входящих в СОЕВ, относительно шкалы времени UTC(SU) ±5 с

Примечание:

I2 - сила тока 2% относительно номинального тока ТТ;

I5 - сила тока 5% относительно номинального тока ТТ;

I20 - сила тока 20% относительно номинального тока ТТ;

I100 - сила тока 100% относительно номинального тока ТТ;

I120 - сила тока 120% относительно номинального тока ТТ;

1изм -силы тока при измерениях активной и реактивной электрической энергии относительно номинального тока ТТ;

&даоА - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии;

&№оР - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии;

6wa - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии в рабочих условиях применения;

6W - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии в рабочих условиях применения.

Таблица 5 - Основные технические характеристики ИК

Наименование характеристики

Значение

1

2

Количество измерительных каналов

7

Нормальные условия:

  • -  ток, % от 1ном

  • - напряжение, % от ином

  • -  коэффициент мощности cos ф

температура окружающего воздуха для счетчиков, °С:

от (2)5 до 120

от 99 до 101 0,5 инд. - 1,0 - 0,8 емк.

от +21 до +25

Рабочие условия эксплуатации: допускаемые значения неинформативных параметров:

  • -     ток, % от 1ном

  • -     напряжение, % от ином

  • -     коэффициент мощности cos ф

температура окружающего воздуха, °C:

  • -      для ТТ

  • -      для счетчиков

  • -       для сервера

от (2)5 до 120 от 90 до 110

0,5 инд. - 1,0 - 0,8 емк.

от -40 до +40 от 0 до +40 от +15 до +25

Период измерений активной и реактивной средней мощности и приращений электрической энергии, мин

30

Период сбора данных со счетчиков электрической энергии, мин

30

Формирование XML-файла для передачи внешним системам

Автоматическое

Формирование базы данных с указанием времени измерений и времени поступления результатов

Автоматическое

Глубина хранения информации

Счетчики:

  • -    тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

Сервер ИВК:

  • -    хранение результатов измерений и информации состояний

100

3,5

средств измерений, лет, не менее

Знак утверждения типа

наносится типографским способом на титульный лист формуляра АИИС.22099-11/25042022-ТРП.ФО «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Мария-Ра г. Кемерово. Формуляр».

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт.

1

2

3

Трансформаторы тока

ТШП-0,66

9

Трансформаторы тока

ТТН

6

Трансформаторы тока

ТШ-0,66

5

Трансформаторы тока

Т-0,66

1

Счетчики

ПСЧ-4ТМ.05МК.04

5

Счетчики

СЭТ-4ТМ.03М.09

2

ИВК

Е-ресурс

1

СОЕВ

УСВ-3

1

Система      автоматизированная

информационно-измерительная коммерческого              учета

электроэнергии    Мария-Ра    г.

Кемерово. Формуляр

АИИС.22099-11/25042022-ТРП.ФО

1

Сведения о методиках (методах) измерений

Методика измерений изложена в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии Мария-Ра г. Кемерово» Методика измерений аттестована Западно-Сибирским филиалом ФГУП «ВНИИФТРИ». Аттестат аккредитации ЗападноСибирского филиала ФГУП «ВНИИФТРИ» по аттестации методик (методов) измерений и метрологической экспертизе № RA.RU.311735 от 19.07.2016.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 22261-94 Межгосударственный стандарт. Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Межгосударственный стандарт. Автоматизированные системы. Стадии создания.

Правообладатель

Общество с ограниченной ответственностью «Энергетическая компания «СТИ»

(ООО «ЭК «СТИ»)

ИНН 7839041402

Адрес: 190005,г. Санкт-Петербург, Троицкий проспект, д. 12 лит. А, пом. 4 «Н»

Телефон (факс): +7 (812) 251-13-73, +7 (812)251-32-58

E-mail: info@ek-sti.ru

Изготовитель

Общество с ограниченной ответственностью «Энергетическая компания «СТИ»

(ООО «ЭК «СТИ»)

ИНН 7839041402

Адрес: 190005,г. Санкт-Петербург, Троицкий проспект, д. 12 лит. А, пом. 4 «Н»

Телефон (факс): +7 (812) 251-13-73, +7 (812)251-32-58

E-mail: info@ek-sti.ru

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, г. Новосибирск, проспект Димитрова, д. 4

Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц Западно-Сибирского филиала ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» августа 2022 г. № 1926

Лист № 1

Всего листов 4

Регистрационный № 86346-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы дефектоскопические ультразвуковые FAAST-PA

Назначение средства измерений

Системы дефектоскопические ультразвуковые FAAST-PA предназначены для обнаружения и измерения глубины залегания дефектов, а также измерения толщины изделий из металлов и их сплавов.

Описание средства измерений

Конструктивно система дефектоскопическая ультразвуковая FAAST-PA состоит из ультразвукового прибора (электронного блока), к которому подключается многоэлементный ультразвуковой преобразователь ME128-LMP14, и персонального компьютера.

Принцип действия системы дефектоскопической ультразвуковой FAAST-PA основан на методе иммерсионного ультразвукового импульсного отражения. Метод основан на особенностях распространения УЗ импульса (далее УЗ) в жидких и твердых средах, а также его отражения от границы раздела сред. Излучение и прием УЗ колебаний производится многоэлементными преобразователями (ПЭП) через измерительные каналы системы дефектоскопической. УЗ волны от ПЭП до объекта контроля распространяются через жидкость.

Система дефектоскопическая ультразвуковая     FAAST-PA     имеет

возможность передавать несколько ультразвуковых лучей, мульти-ориентированных или мульти-фокусированных.

Система может комплектоваться стандартными образцами с искусственным дефектом для проведения настройки.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и наносится на корпус электронного блока на задней панели.

Общий вид систем дефектоскопических ультразвуковых FAAST-PA представлен на рисунках 1 и 2.

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид передней панели ультразвукового прибора (электронного блока) и многоэлементного ультразвукового преобразователя ME128-LMP14 системы дефектоскопической ультразвуковой FAAST-PA

Место нанесения

заводского номера

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

Рисунок 2 - Общий вид задней панели ультразвукового прибора (электронного блока) системы дефектоскопической ультразвуковой FAAST-PA

Пломбирование систем дефектоскопических ультразвуковых FAAST-PA не предусмотрено.

Программное обеспечение

Система дефектоскопическая ультразвуковая FAAST-PA имеет в своем составе программное обеспечение, идентификационные данные которого приведены в таблице 1.

Внешнее программное обеспечение UT View предназначено для обработки результатов измерений. Встроенное программное обеспечение предназначено для управления элементами системы (формирования и обработки ультразвуковых лучей) и обработки полученной информации.

Метрологически значимая часть ПО записана в энергонезависимую память системы дефектоскопической ультразвуковой FAAST-PA и защищена кодом производителя. При работе пользователь не имеет возможности вносить изменения в результаты измерений.

Уровень защиты встроенного программного обеспечения «высокий», внешнего программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

встроенное

UT View

Номер версии (идентификационный номер)

-

не ниже 2.1.

Цифровой идентификатор

-

не доступно

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений глубины залегания дефекта, мм

от 2 до 180

Диапазон измерений толщины, мм

от 2 до 200

Дискретность отсчета, мм

0,001

Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм

± (0,5 + 0,01-Y), где Y -измеренное значение глубины залегания дефекта, мм

Пределы допускаемой абсолютной погрешности измерений толщины, мм

± (0,5 + 0,01-Н), где

Н - измеренное значение толщины,

мм

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество каналов, шт

128

Диапазон установки скорости распространения ультразвука в материале, м/с

от 500 до 10000

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

от 110 до 230

50

Габаритные размеры ультразвукового прибора (электронного блока) (длинахширинахвысота), мм, не более

134х450х500

Масса ультразвукового прибора (электронного блока) блока, кг, не более

15

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от +15 до +25

80

Знак утверждения типа наносится

на корпус ультразвукового прибора (электронного блока) с помощью наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система дефектоскопическая ультразвуковая в составе:

  • - ультразвуковой прибор (электронный блок)

  • - многоэлементный ультразвуковой преобразователь ME128-LMP14*

FAAST-PA

1 шт.

Программное обеспечение

UT View

1 шт.

Сетевой кабель

-

1 шт.

Комплект стандартных образцов с искусственными дефектами*

-

1 компл.

Руководство по эксплуатации

1 экз.

Паспорт

1 экз.

*- количество определяется договором поставки

Сведения о методиках (методах) измерений

приведены в разделе 7.2 «Измерение» документа «Система дефектоскопическая ультразвуковая FAAST-PA. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2842 «Об утверждении государственной поверочной схемы для средств измерений скоростей распространения и коэффициентов затухания ультразвуковых волн в твердых средах»;

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Стандарт предприятия правообладателя Socomate International.

Правообладатель

Socomate International, Франция

Адрес: 8 rue des Abbesses 77580 CRECY LA CHAPELLE, France

Телефон: +33 1 6463 8109

Web-сайт: https://www.socomate.com/

Изготовитель

Socomate International, Франция

Адрес: 8 rue des Abbesses 77580 CRECY LA CHAPELLE, France Телефон: +33 1 6463 8109

Web-сайт: https://www.socomate.com/

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д.31

Телефон: +7(495)544-00-00, +7(499)129-19-11

Факс: +7(499)124-99-96

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.310639.

Приказ Росстандарта №1926 от 05.08.2022, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» августа 2022 г. № 1926

Лист № 1 Регистрационный № 86347-22 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП «РИТЭК - Самара - Нафта»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТПП «РИТЭК - Самара - Нафта» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
