Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» сентября 2018 г. №2064

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрофотометры моделей Evolution 201, Evolution 220 и Evolution 260 Bio

Спектрофотометры моделей Evolution 201, Evolution 220 и Evolution 260 Bio предназначены для измерений коэффициента пропускания или оптической плотности твердых и жидких проб различного происхождения.

Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе.

Принцип действия спектрофотометров основан на измерении отношения интенсивностей излучения, прошедшего через исследуемый объект и пустую кювету

Оптическая схема приборов - двухлучевая. Для разложения излучения в спектр используется монохроматор Черни-Тернера с дифракционной решеткой; в качестве источника применяется импульсная ксеноновая лампа с гарантированным сроком жизни не менее 3-х лет. В качестве приемника используются кремниевый фотодиод. Спектрофотометры управляются с помощью сенсорного экрана, на который выводятся рабочая длина волны, результат измерения коэффициента пропускания (или оптической плотности), снимаемые спектры, кинетические кривые и ряд служебных параметров. Спектрофотометры имеют кюветное отделение, рассчитанное на установку кювет с длиной оптического пути до 100 мм, а также широкого ряда дополнительных приставок и приспособлений: устройств перемещения пробы, различных приспособлений для термостатирования проб, приставок для измерения отражения, волоконнооптического зонда, держателей для различных кювет.

Модель Evolution 201 имеет фиксированную спектральную ширину щели.

Модель Evolution 220 имеет переключаемую спектральную ширину щели, а также возможность переключения формы луча в кюветном отделении для оптимизации при использовании различных приставок и приспособлений.

Модель Evolution 260 Bio по сравнению с предыдущей дополнительно комплектуется набором подпрограмм для решения расчетных задач при биохимическом анализе.

Все модели работают под управлением программы INSIGHT, которая может быть установлена как на встроенном, так и на внешнем управляющем компьютере.

Все спектрофотометры смонтированы в одинаковых корпусах и различаются только шильдиками с обозначением модели.

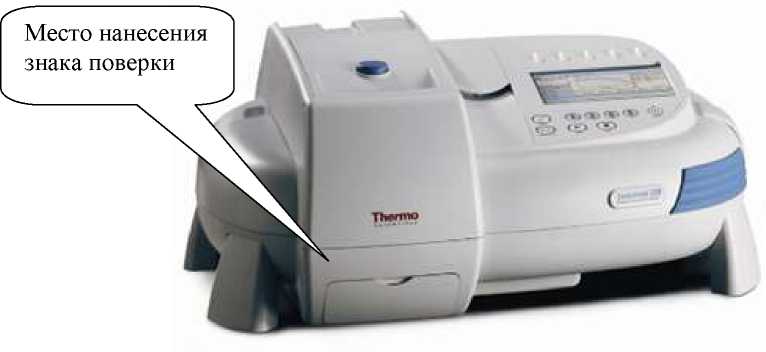

Общий вид спектрофотометров приведен на рисунке 1.

Рисунок 1 - Общий вид спектрофотометров моделей Evolution 201, Evolution 220 и Evolution 260 Bio

Программное обеспечение INSIGHT, которое может быть установлено как на встроенном, так и на внешнем управляющем компьютере, предназначено для управления работой спектрофотометра и процессом измерений, а также для хранения и обработки полученных данных.

Структура ПО включает в себя блоки, отвечающие за управление прибором, получение и хранение данных и блоки, отвечающие за интерфейс пользователя и вывод информации.

При управлении приборами от внешнего компьютера в комплект поставки INSIGHT входит утилита ThermoIQ, предназначенная для контроля неизменности ПО и соответствия всех файлов, установленных на компьютер, исходному дистрибутиву. При работе утилита требует «предъявления» компакт-дисков с дистрибутивом INSIGHT и проверяет соответствие файлов. Отчет о соответствии файлов может подписываться цифровой подписью.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 - Идентификационные данные программного обеспечения INSIGHT

Метрологические и технические характеристики

Таблица 2- Метрологические характеристики

Продолжение таблицы 2

Таблица 3 -Основные технические характеристики

наносится на спектрофотометры в виде клеевой этикетки и на титульных листах Руководств по эксплуатации типографским способом.

Таблица 4 - Комплектность спектрофотометров

Поверка осуществляется по документу «ГСИ. Спектрофотометры моделей Evolution 201, Evolution 220 и Evolution 260 Bio. Методика поверки. МП-242-1178-2011 с изменением №1», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 05.03.2018 г.

Основные средства поверки:

- комплект светофильтров КС-105 (рег. № 22054-16).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель спектрофотометра, как показано на рисунке 1.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.557-2007 ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм

Техническая документация фирмы-изготовителя

Фирма «Thermo Fisher Scientific», США

Адрес: 5225 Verona Road, Madison, WI 53711-4495 U.S.A

Телефон: (608) 276-61-00

Факс: (608) 273-50-46

E-mail: info@thermofisher.com

Web-сайт: www.thermofisher.com

Московское представительство «Интертек Трейдинг Корпорейшн»

ИНН 9909004658

Адрес: 107078, г. Москва, ул. Новая Басманная, д. 20, корп. 2

Телефон: (495) 232-42-25

Факс: (495) 783- 35-91

E-mail: info@intertech-corp.ru

Web-сайт: www.intertech-corp.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

27 сентября 2018 г.                                              _v 2064

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 44413 «Спектрофотометры моделей Evolution 201, Evolution 220 и Evolution 260 Bio» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением Московского представительства «Интертек Трейдинг Корпорейшн» от 10 мая 2018 г. № 105 приказываю:

• 1. Внести изменения в описание типа на спектрофотометры моделей Evolution 201, Evolution 220 и Evolution 260 Bio, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 48180-11, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу «ГСИ. Спектрофотометры моделей Evolution 201, Evolution 220 и Evolution 260 Bio. Методика поверки. МП-242-1178-2011 с изменением № 1», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» и распространить действие документа на спектрофотометры моделей Evolution 201, Evolution 220 и Evolution 260 Bio, находящиеся в эксплуатации.

• 3.  Переоформить свидетельство об утверждении типа №  44413

«Спектрофотометры моделей Evolution 201, Evolution 220 и Evolution 260 Bio», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 48180-11, в связи с внесением изменений в методику поверки.

• 4. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.
