Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «01» июня 2020 г. № 1005

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы оптические измерительные многофункциональные МАР-200

Системы оптические измерительные многофункциональные МАР-200 (далее -системы) предназначены для измерений мощности оптического излучения, ослабления и уровня обратных потерь в оптических волокнах и их соединениях, исследований спектрального состава излучения в оптическом волокне.

Система представляет собой прибор, состоящий из базового блока, выполненного в четырех модификациях: MAP-220C, MAP-230B, MAP-280, MAP-280R. Каждая модификация может комплектоваться следующими сменными измерительными модулями в сочетании, зависящем от назначения: модули измерителя мощности mOPM-B1 и mOPM-C1; модуль источника излучения mSRC-C1; модули программируемого источника излучения mTLG-B1 и mTLG-C1; модули измерителя ослабления и обратных потерь mORL-A11, mORL-A13 и mIL-A2; модули программируемого оптического аттенюатора mVOA-A2 и mVOA-C1; модуль переключателя оптических каналов mOSW-C1; модуль оптического спектроанализатора высокого разрешения mHROSA-A1; модуль оптического измерителя длины волны mWAVE-A1.

Модули измерителя мощности mOPM-B1 и mOPM-C1 представляют собой фотоэлектрические измерители мощности, предназначенные для измерений оптической мощности источников с волоконно-оптическим выходом, принцип их действия основан на преобразовании Si- и In-Ga-As-фотодиодом оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Модуль источника излучения mSRC-C1 содержит набор стабилизированных источников излучения с волоконным выходом, основанных на полупроводниковых лазерных диодах или светодиодах, и предназначен для формирования постоянных уровней оптической мощности с длинами волн 850, 1300, 1310 и 1550 нм. Модули программируемого источника излучения MTLG-B1 и MTLG-C1 содержат лазерный диод, принцип действия которого основан на дискретной перестройке длины волны излучения вследствие изменения показателя преломления заднего зеркала резонатора, выполненного в виде комплекса брэгговских решеток - распределенного брэгговского отражателя. Программируемый лазер позволяет производить перестройку и фиксацию длины волны излучения в C-диапазоне от 1527 до 1570 нм и L-диапазоне от 1570 до 1609 нм с шагом 25 ГГц с заданной выходной мощностью. Модули измерителя ослабления и обратных потерь mORL-A11, mORL-A13 и mIL-A2 предназначены для измерений вносимых и обратных потерь в волоконно-оптических линиях, каждый модуль содержит источник и приемник оптического излучения; принцип действия модулей основан на измерении отношения исходного значения мощности и значения мощности сигнала, прошедшего через исследуемую оптическую линию для ослабления или отраженного для обратных потерь. Модули программируемого оптического аттенюатора mVOA-A2 и mVOA-C1 предназначены для внесения ослабления в волоконнооптических линиях. Принцип действия модулей аттенюатора основан на ослаблении оптического сигнала с помощью нейтрального светофильтра переменной толщины, вводимого в сформированный линзами параллельный оптический пучок. Положение светофильтра в пучке и, следовательно, вносимое ослабление регулируется шаговым микроэлектродвигателем, управляемым микроконтроллером. Модуль переключателя оптических каналов mOSW-C1 предназначен для переключения направления оптического сигнала между двумя или более каналами (до 64) с сохранением уровня мощности. Принцип действия оптического спектроанализатора высокого разрешения mHROSA-A1 и оптического измерителя длины волны mWAVE-A1 основан на применении когерентной техники измерения частоты, где в качестве опорного оптического генератора используется встроенный в модуль перестраиваемый лазер. Смешение сигнала исследуемого излучения и оптического сигнала, полученного от опорного источника, происходит на нелинейном элементе - фотоприемнике. В дальнейшем электрический сигнал от фотоприемника усиливается, фильтруется и обрабатывается цифровым способом.

Управление работой системы осуществляется с помощью встроенного в базовый блок персонального компьютера, работающего под управлением операционной системы Linux. Для управления работой системы к базовому блоку подключаются стандартные USB-клавиатура, манипулятор мышь и монитор. Возможно подключение системы напрямую в локальную сеть через интерфейс Ethernet. У модификации MAP-220C на передней панели имеется встроенный миниатюрный дисплей для отображения информации об измерениях. Для модификации MAP-230B опционально предусмотрена возможность подключения модуля клавиши/дисплей MAP-200KD.

Конструктивно система выполнена в прямоугольном пластмассово-металлическом корпусе настольного типа для модификаций MAP-220C и MAP-230B и встраиваемого в стандартную 19-дюймовую стойку для модификаций MAP-280 и MAP-280R. На передней панели находятся кнопка включения, светодиодные индикаторы, интерфейсные разъемы и отсеки для установки модулей (при отсутствии модуля закрыты заглушкой; для модификации MAP-280R доступ к отсекам осуществляется с тыльной части базового блока системы). Модификация MAP-220C имеет два отсека, MAP-230B - три, MAP-280 и MAP-280R - по восемь. Модуль системы может занимать один или два отсека, в зависимости от модификации.

Общий вид системы представлен на рисунках 1, 2, 4, 5.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 4, 5. Для ограничения доступа внутрь каждого модуля системы на тыльную часть корпуса в месте стыка боковой и задней панелей наносится защитная наклейка.

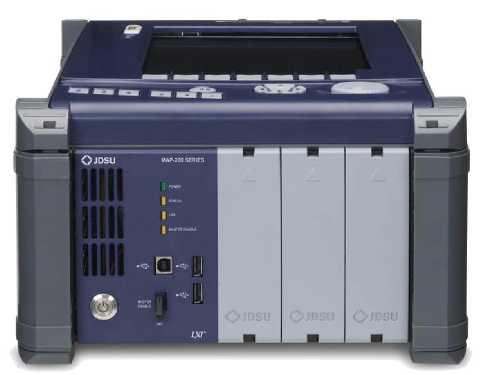

Рисунок 1 - Общий вид базового блока map-230B

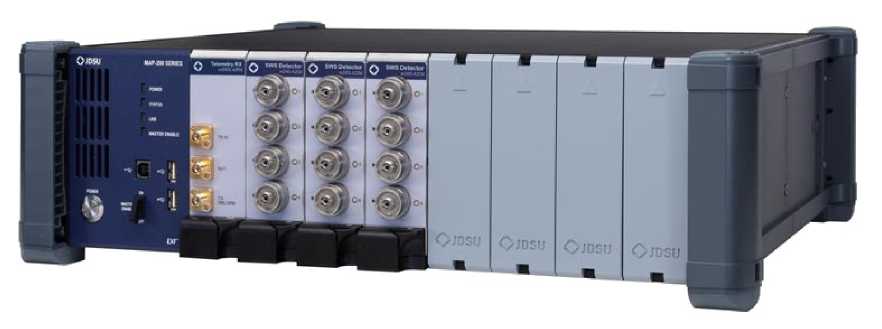

Рисунок 2 - Общий вид базового блока MAP-280

Место нанесения маркировки

N

-------б------MAP-230B и MAP-280 (вид сзади)

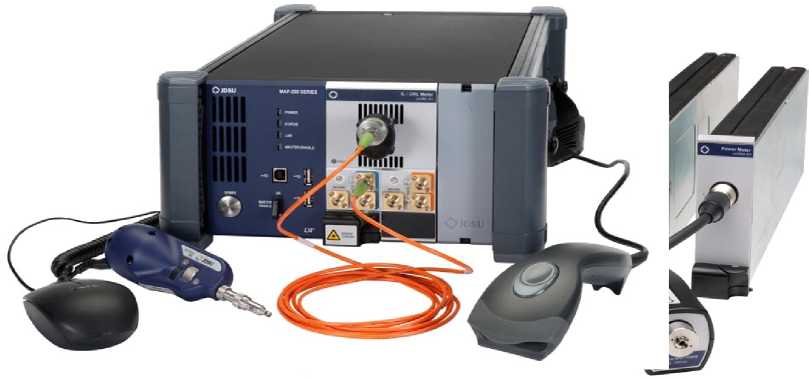

Рисунок 4 - Общий вид базового блока MAP-230B с измерительными модулями

схемой пломбирования

Место установки защитной наклейки

Место нанесения

знака поверки

Место установки

Место нанесения

маркировки

Место установки защитной пленки

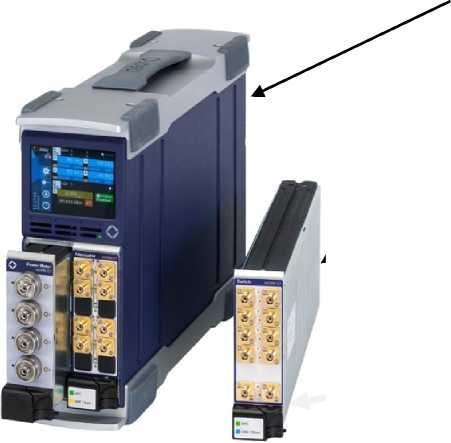

Рисунок 5 - Общий вид базового блока MAP-220C с измерительными модулями со схемой пломбирования и местом нанесения знака поверки

Программное обеспечение (далее по тексту - ПО) предназначено для управления работой модулей MAP-200. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера каждого модуля. Интерфейсная часть ПО запускается на базовом блоке системы, работающем под управлением операционной системы Linux, и служит для отображения, обработки и сохранения результатов измерений. ПО состоит из управляющей программы «MAP-200».

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Метрологические и технические характеристики системы приведены в таблицах 2 - 10.

Таблица 2 - Модули измерителя мощности mOPM-B1

Таблица 3 - Модули измерителя мощности mOPM-C1

Продолжение таблицы 3

¹⁾ W - измеренное значение мощности в пВт

²⁾ Погрешность измерений отношения двух значений мощности

• ³⁾ В диапазоне от 3,2-10^-8 до 10^-2 Вт

• ⁴⁾ В диапазоне от 10^-2 до 5-10^-1 Вт.

7

Таблица 4 - Модули источника оптического излучения mSRC-C1

* Определяется как полная ширина на полувысоте - FWHM

Таблица 5 -Модули программируемого источника излучения mTLG-B1 и mTLG-C1

8

Продолжение таблицы 5

Таблица 6 - Модули измерителя ослабления и обратных потерь mORL-A11, mORL-A13 и mIL-A2

Таблица 7 - Модули программируемого оптического аттенюатора mVOA-A2 и mVOA-C1

Продолжение таблицы 7

Таблица 8 - Модуль переключателя оптических каналов mOSW-C1

Таблица 9 - Модуль оптического спектроанализатора высокого разрешения mHROSA-A1 и модуль оптического измерителя длины волны mWAVE-A1

Таблица 10 - Основные технические характеристики

Продолжение таблицы 10

наносится на титульный лист руководства по эксплуатации методом штемпелевания и в виде наклейки на корпус прибора методом наклеивания.

Таблица 11 - Комплектность средства измерений

Продолжение таблицы 11

осуществляется по документу МП 030.Ф3-15 «ГСИ. Системы оптические измерительные многофункциональные МАР-200. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 03 июля 2015 г.

Основные средства поверки:

Государственный первичный специальный эталон единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем передачи информации ГЭТ 170-2011.

Основные метрологические характеристики:

Компаратор средней мощности оптического излучения в ВОСП. Калориметрический приемник:

- диапазон мощности от 10^-4 до 10^-2 Вт;

- спектральный диапазон от 500до 1700 нм;

- случайная составляющая погрешности компаратора, выраженная в виде СКО, 0,4 %;

- НСП компаратора 0,8 %;

- СКО передачи 0,3 %.

Компаратор средней мощности оптического излучения в ВОСП. Фотоэлектрический ваттметр блока регистрации:

- диапазон измеряемых значений средней мощности от 10^-9 до 10^-2 Вт;

- диапазоны длин волн исследуемого излучения от 800 до 900 нм, от 1250 до 1350 нм, от 1500 до 1700 нм;

- предел допускаемой основной относительной погрешности измерений средней мощности в рабочем спектральном диапазоне 5 %.

Установка для измерений нелинейности приемников оптического излучения в ВОСП:

- диапазон измерений нелинейности от 10^-12 до 10^-2 Вт;

- рабочие длины волн 850 нм, 1310 нм, 1550 нм;

- погрешность измерений нелинейности 0,1 % на порядок диапазона мощности. Установка для измерений спектральных характеристик приемников и источников оптического излучения:

- диапазон длин волн от 500 до 1700 нм;

- погрешность измерений относительной спектральной характеристики 3 %;

- предел допускаемой абсолютной погрешности измерений длины волны 1 нм. Аппаратура для хранения, воспроизведения и передачи единицы длины волны оптического излучения в ВОСП:

- диапазон воспроизводимых значений для длины волны составляет от 0,6 до 1,7 мкм.

• - среднее квадратическое отклонение результата измерений не превышает 5,31-10^-9 мкм при десяти независимых наблюдениях.

• - неисключенная систематическая погрешность не более 1,17-10^-7 мкм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на заднюю панель системы (место нанесения указано на рисунках 3, 5).

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Федерального агентства по техническому регулированию и метрологии от 05 декабря 2019 г № 2863 об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации

Техническая документация Viavi Solution France SAS, Франция

Компания «VIAVI Solutions France SAS», Франция

Адрес: 34 rue Necker, St. Etienne, 42000, France

Тел. +33 4 77 47 89 00, факс +33 4 77 47 89 70

Web-сайт: www.viavisolutions.com

Филиал Общества с ограниченной ответственностью «Виави Солюшнз Дойчланд

ГмбХ» в г. Москве (Филиал ООО «Виави Солюшнз Дойчланд ГмбХ»)

ИНН:9909288664

Адрес: 125124, г. Москва, ул. Правды, д. 26

Телефон: +7 (495) 956-47-60

Web-сайт: www.viavisolutions.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-34-01

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
