ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микрометры рычажные МРИ

Назначение средства измерений Микрометры рычажные МРИ (далее микрометры рычажные) предназначены для измерений наружных размеров.

Физическая величина - длина (мм).

Описание средства измерений

Принцип действия микрометров рычажных основан на измерении разности показаний по шкале барабана микрометрической головки и отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по установочной мере, устанавливаемой между измерительными поверхностями микрометрического винта и подвижной пятки

Микрометр рычажный представляет собой скобу, в которой справа установлена микрометрическая головка, а слева - отсчетное устройство с подвижной пяткой. Отсчетное устройство и подвижная пятка установлены в передвижном стебле, который закрепляется в скобе стопорной гайкой.

Микрометры рычажные имеют арретир (отводку), соединенную с подвижной пяткой и стопорное устройство для закрепления микрометрического винта. Микрометрический винт и подвижная пятка микрометров оснащены твердым сплавом. На скобе микрометров рычажных расположены теплоизоляционные накладки

Для настройки микрометра рычажного к нему прилагается комплект установочных мер. Микрометры рычажные выпускаются в 7 модификациях - МРИ 400, МРИ 500, МРИ 600,

МРИ 700, МРИ 800, МРИ 900, МРИ 1000, которые отличаются друг от друга диапазонами измерений, нормируемой погрешностью, габаритными размерами и массой.

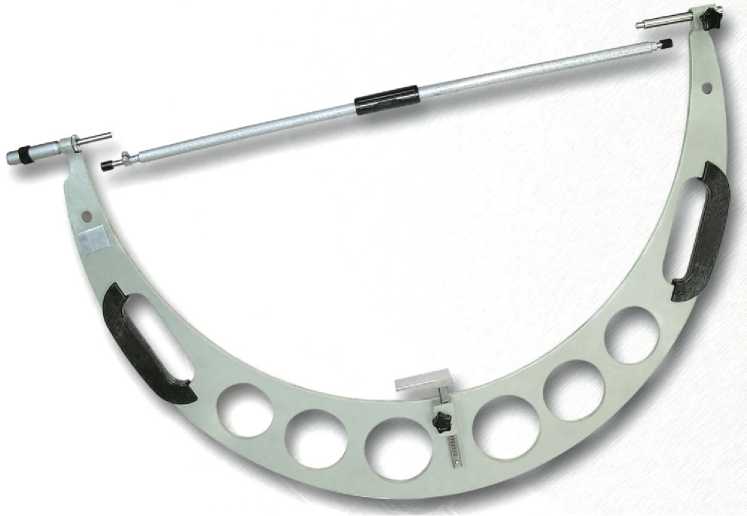

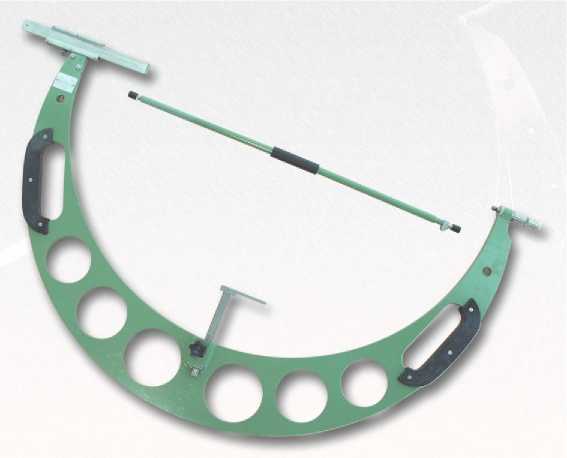

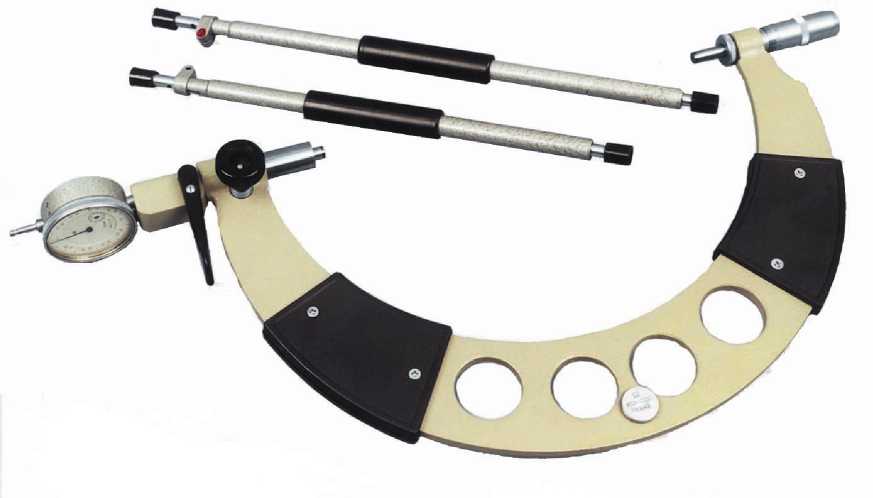

Рисунок 1 - Общий вид микрометров рычажных МРИ

Микрометры рычажные выпускаются под товарным знаком Пломбирование микрометров рычажных не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Основные метрологические характеристики микрометров рычажных указаны в таблицах 1 ,2, 3, 4.

Таблица 1 — Диапазон измерений, цена деления и диапазон показаний отсчётного устройства, цена деления микрометрической головки, измерительное усилие, колебание измери-

тельного усилия

Модификация	Диапазон измерений, мм	Отчетное устройство		Цена деления микрометрической головки, мм	Измерительное усилие, Н	Колебание измерительного усилия, Н, не более
		цена деления, мм	диапазон показаний, мм, не менее
МРИ 400	от 300 до 400	0,01	2	0,01	от 6 до 10	2,0
МРИ 500	от 400 до 500
МРИ 600	от 500 до 600
МРИ 700	от 600 до 700		5		от 8 до 12	2,5
МРИ 800	от 700 до 800
МРИ 900	от 800 до 900
МРИ 1000	от 900 до 1000

Таблица 2 - Пределы допускаемой абсолютной погрешности, допуск плоскостности измерительных поверхностей, допускаемое изменение показаний от изгиба скобы микрометров рычажных

Модификация	Пределы допускаемой погрешности микрометров рычажных, мкм,		Допуск плоскостности измерительных поверхностей микрометров рычажных, мкм	Допускаемое изменение показаний микрометра рычажного от изгиба скобы, мкм, при усилии 10 Н
	на участках шкалы, мм
	0,1	1,0
МРИ 400	± 7	-	0,9	8,0
МРИ 500	± 8	-		10,0
МРИ 600	± 10	-		12,0
МРИ 700	-	± 12		14,0
МРИ 800	-	± 14		16,0
МРИ 900	-	± 16		18,0
МРИ 1000	-	± 18		20,0

Таблица 3 - Диапазон измерений микрометров рычажных, номинальный размер установочных мер, допускаемое отклонение длины установочных мер от номинального размера, допуск биения и допуск плоскостности измерительных поверхностей устано-

вочных мер

Диапазон измерений микрометров рычажных, мм	Номинальный размер установочных мер, мм	Допускаемые отклонения длины установочных мер от номинальных размеров, мкм	Допуск биения измерительных поверхностей относительно оси, не более, мкс	Допуск плоскостности измерительных поверхностей, мкм
от 300 до 400	325, 375	± 3,0	1,5	0,9
от 400 до 500	425, 475	± 3,5	1,75

Окончание таблицы 3

Диапазон измерений микрометров рычажных, мм	Номинальный размер установочных мер, мм	Допускаемые отклонения длины установочных мер от номинальных размеров, мкм	Допуск биения измерительных поверхностей относительно оси, не бо лее, мкс	Допуск плоскостности измерительных поверхностей, мкм
от 500 до 600	525, 575	± 4,0	2,0	0,9
от 600 до 700	625, 675	± 5,0	2,5
от 700 до 800	725, 775	± 6,0	3,0
от 800 до 900	825, 875	± 7,0	3,5
от 900 до 1000	925, 975	± 8,0	4,0

Таблица 4 - Параметр шероховатости измерительных поверхностей микрометров рычажных и

установочных мер, требования к отсчётному устройству и ширине шкрихов микроголовки

Наименование характеристики	Значение
Параметр   шероховатости   измерительных   поверхностей микрометров рычажных по ГОСТ 2789-73, Ra, мкм, не более	0,080
Параметр   шероховатости   измерительных   поверхностей установочных мер по ГОСТ 2789-73, Ra, мкм, не более	0,040
Ширина продольного штриха и штрихов шкал на стебле и барабане микроголовки, мм, не более	0,25
Разность в ширине, мм, не более: - продольного штриха на стебле и штрихов барабана микроголовки; - поперечных штрихов на стебле микроголовки	0,05
Отсчетное устройство с ценой деления 0,01 мм	По ГОСТ 577-68 Класс точности 1

Основные технические характеристики указаны в таблицах 5, 6.

Таблица 5 - Номинальный диаметр измерительной поверхности, и радиус сферы подвижной

пятки микрометров рычажных, твёрдость измерительных поверхностей установочных мер

Наименование характеристики	Значение
Номинальный   диаметр   измерительных   поверхностей микрометров рычажных, мм	8
Радиус сферы подвижной пятки микрометров рычажных, мм	от 80 до 100
Твёрдость измерительных поверхностей установочных мер, не ниже	61 HRC
Микрометрический винт и подвижная пятка микрометров рычажных	оснащены твердым сплавом

Таблица 6 - Диапазон перемещения микрометрического винта, габаритные размеры, масса, срок службы микрометров рычажных

Модификация	Диапазон перемещения микрометрического винта, мм	Габаритные размеры, (длинахширинахвысота), мм, не более	Масса, кг, не более	Средний срок службы, лет, не менее
МРИ 400	от 0 до 25	645х48х319	3,30	6
МРИ 500		745x48x382	4,00
МРИ 600		845x48x452	5,40
МРИ 700		945x48x520	6,10

Окончание таблицы 6

Модификация	Диапазон перемещения микрометрического винта, мм	Габаритные размеры, (длинахширинахвысота), мм, не более	Масса, кг, не более	Средний срок службы, лет, не менее
МРИ 800	от 0 до 25	1045х48х588	9,50	6
МРИ 900		1145x48x656	12,20
МРИ 1000		1254x48x692	13,90

Таблица 7 - Условия эксплуатации

Наименование характеристики	Значение
Температура окружающего воздуха, °С	от +5 до +35
Относительная влажность воздуха, % не более	80

Знак утверждения типа

наносят на скобу микрометра методом лазерной гравировки, на шкалу отсчетного устройства методом офсетной печати, на титульный лист руководства по эксплуатации - типографским способом.

Комплектность средства измерений

Таблица 8- Комплектность микрометров

Наименование изделия	Обозначение	Количество, шт.
Микрометр рычажный	МРИ 400.000-МРИ 1000.000	1
Отчетное устройство	ИЧ10.000	1
Мера установочная	-	2
Г ильза центровочная	-	4
Ключ	-	1
Футляр	-	1
Руководство по эксплуатации	МРИ 400-1000.000 РЭ	1
П р и м е ч а н и е - Гильзы центровочные поставляются в сборе с установочными мерами.

Поверка

осуществляется по документу ГОСТ 8.411-81 «ГСИ. Микрометры рычажные. Методика поверки».

Основные средства поверки:

• - Рабочий эталон 4 разряда по ГОСТ Р 8.763-2011, меры длины концевые плоскопараллельные;

• - Пластина плоская стеклянная ПИ-60-2 регистрационный № в ФИФ 197-70;

• - Машина оптико-механическая для измерений длин ИЗМ-1 регистрационный № в ФИФ 903-76.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или руководство по эксплуатации.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к микрометрам рычажным МРИ

ГОСТ 4381-87 Микрометры рычажные. Общие технические условия

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от Г10"⁹ до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)

ИНН 4345446450

Адрес: 610020, г. Киров, ул. Карла Маркса, 18

Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)

Адрес: 610035, г. Киров, ул. Ивана Попова, 9

Телефон: (8332) 36-84-62; 36-84-19

E-mail: suvor@kirovcsm.ru

Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«12» мая 2020 г.

---

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для контроля схождения передних колес автомобилей ПСК

Назначение средства измерений

Приборы для контроля схождения передних колес автомобилей ПСК (далее - приборы) предназначены для измерения расстояния между верхними точками передних колес при регулировке и установке схождения передних колес и контроля за правильностью их установки в процессе эксплуатации автомобиля.

Физическая величина - длина (мм).

Описание средства измерений

Принцип действия прибора основан на определении разности измеряемых расстояний между точками передних колес автомобилей, получаемых при перекатывании автомобиля на расстояние, приблизительно равное диаметру обода колеса.

Прибор выполнен в виде трубки, на одном конце которой крепится измерительный наконечник, а на другом - установлен корпус с передвижной шкалой отсчета, которая фиксируется винтом.

Внутри корпуса и трубки находится выдвижной шток, на котором установлена подвижная втулка. Стопорный винт служит для фиксации штока относительно втулки в требуемом положении. На втулке нанесен указательный штрих. Втулка со штоком подпружинены и имеют возможность перемещаться относительно корпуса и шкалы. В шток устанавливается удлинитель со вторым измерительным наконечником. На измерительных наконечниках свободно вращаются относительно их осей ограничительные стержни.

Для удобства пользования прибором на трубке и удлинителе имеются теплоизолирующие ручки.

Приборы выпускаются в двух модификациях - ПСК-Л - для контроля схождения колес легковых автомобилей, ПСК-ЛГ - легковых и грузовых автомобилей, которые отличаются друг от друга диапазоном установочных размеров (расстояния между точками передних колес автомобилей), габаритными размерами и массой.

Приборы выпускаются под товарным знаком ы.

Общий вид средства измерений представлен на рисунке 1.

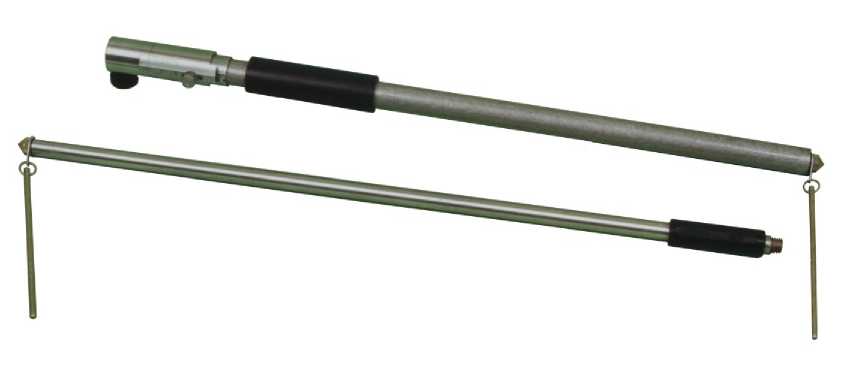

Рисунок 1 - Общий вид прибора ПСК

Пломбирование приборов не предусмотрено.

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование параметра	Модификация прибора
	ПСК-Л	ПСК-ЛГ
Диапазон установочных размеров (расстояний между передними колесами автомобиля), мм: - с одним удлинителем - с двумя удлинителями	от 1050 до 1340	от 1050 до 1340 от 1480 до 1820
Диапазон измерений разности установочных размеров, мм	от -10 до +10
Цена деления шкалы, мм	1
Пределы допускаемой абсолютной погрешности измерений установочных размеров, мм	± 0,5
Номинальное значение измерительного усилия, Н	50
Отклонение измерительного усилия от номинального, Н	±20

Таблица 2 - Основные технические характеристики

Наименование параметра	Модификация прибора
	ПСК-Л	ПСК-ЛГ
Габаритные размеры в рабочем состоянии (дли-нахширинахвысота), мм, не более	1460x40x35	1930x40x35
Масса прибора, кг, не более	1,0	1,3
Средний срок службы, лет	5
Условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность воздуха, %, не более	от +10 до +40 80

Знак утверждения типа

наносится на трубку прибора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование изделия	Модификация прибора
	ПСК-Л	ПСК-ЛГ
	Количество, шт.
Прибор ПСК Удлинитель Удлинитель стержня Заглушка Футляр Руководство по эксплуатации	1 1 1 1	1 2 2 2 1 1

Поверка

осуществляется по документу ПСК.000 РЭ «Прибор для контроля схождения передних колес автомобиля ПСК. Руководство по эксплуатации», раздел 4 «Методика поверки», утверждённому ФБУ «Кировский ЦСМ» «07» августа 2018.

Основные средства поверки: Микрометрическая головка МГ Н25-2 ГОСТ 6507-90.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или руководство по эксплуатации.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к приборам ПСК ТУ 29.32.30-022-02952377-2018 «Прибор для контроля схождения передних колес автомобиля ПСК. Технические условия»

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)

ИНН 4345446450

Адрес: Россия, 610020, г. Киров, ул. Карла Маркса, 18

Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»).

Адрес: 610035, г. Киров, ул. Ивана Попова, 9

Телефон: (8332) 36-84-62; 36-84-19

Факс: (8332) 36-84-78

E-mail: vna@kirovcsm.ru

Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии А.В. Кулешов

М.п.

«12» мая 2020 г.

---

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Штангентрубомеры ШТН

Назначение средства измерений

Штангентрубомеры ШТН предназначены для измерения наружных диаметров труб магистральных и технологических нефтепроводов и газопроводов.

Физическая величина - длина (мм).

Описание средства измерений

Принцип действия механический, основан на измерении величины перемещения штанги при измерении наружного диаметра трубы, установленной между измерительными поверхностями штанги и микрометрической головки. Отсчет показаний ведется по шкалам штанги и нониуса.

Штангентрубомер состоит из скобы, на одном конце которой расположена микрометрическая головка, включающая в себя ходовой винт с измерительной поверхностью, барабан, вращающий ходовой винт, стопорную гайку, которая стопорит ходовой винт в требуемом положении, а на другом конце скобы расположена рамка с нониусом и штангой со шкалой с измерительной поверхностью на торце. Штанга фиксируется в нужном положении винтом.

Для удобства пользования штангентрубомер имеет передвижной упор, который устанавливается по шкале на диаметр контролируемой трубы и закрепляется с помощью гайки.

Для того чтобы скоба не нагревалась от рук в процессе измерения, на ней установлены теплоизолирующие накладки.

Для установки в исходное положение штангентрубомеры имеют установочные меры.

Штангентрубомеры выпускаются в следующих модификациях - ШТН 750, ШТН 850, ШТН 950, ШТН 1050, ШТН 1150, ШТН 1250, отличающихся друг от друга в основном диапазоном измерений, нормируемой погрешностью, габаритными размерами и массой.

Рисунок 1 - Общий вид штангентрубомера ШТН Штангентрубомеры выпускаются под товарным знаком ы. Пломбирование штангентрубомеров ШТН не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Основные метрологические характеристики

Модификация	Диапазон измерений, мм	Значение отсчета по нониусу, мм	Пределы допускаемой абсолютной погрешности, мм	Допуск параллельности измерительных поверхностей, мм	Допуск плоскостности измерительных поверхностей, мм
ШТН 750	от 650 до750		±0,10	0,05
ШТН 850	от 750 до 850		±0,10	0,05
ШТН 950	от 850 до 950	0,05	±0,10	0,05	0,004
ШТН 1050	от 950 до 1050		±0,15	0,10
ШТН 1150	от 1050 до 1150		±0,15	0,10
ШТН 1250	от 1150 до1250		±0,15	0,10

Таблица 2 -Основные технические характеристики

Модификация	Измерительное перемещение штанги, мм	Габаритные размеры (длина х ширина х высота) мм, не более	Масса, кг, не более	Средний срок службы, лет, не менее
ШТН 750		980х60х580	9,0
ШТН 850		1080x60x650	13,0
ШТН 950	100	1180х60х700	15,0	5
ШТН 1050		1280х75х835	10,0
ШТН 1150		1400х75х935	12,0
ШТН 1250		1500x75x980	13,0

Таблица 3 - Допускаемое отклонение длины установочной меры от номинального размера,

допуск плоскостности измерительных поверхностей установочных мер

Номинальный размер установочной меры, мм	Допускаемое отклонение длины установочной меры от номинального размера, мкм	Допуск плоскостности измерительных поверхностей, мм
650; 750; 850	±8,0	0,004
950;1050;1150	±10,0

Таблица 4 - Условия эксплуатации

Наименование характеристики	Значение
Температура окружающего воздуха, °С	от -20 до +35
Относительная влажность воздуха, % не более	80

- Измерительные поверхности штангентрубомера оснащены твердым сплавом

Знак утверждения типа

наносят на скобу штангентрубомера методом лазерного гравирования, на титульный лист эксплуатационного документа - типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Штангентрубомер	ШТН.000	1
Мера установочная	-	1
Гильза соединительная (в сборе с установочной мерой)	-	1
Ключ	-	1
Футляр	-	1
Руководство по эксплуатации	ШТН.000 РЭ	1

Поверка

осуществляется по документу ШТН.000 РЭ, раздел 5 «Штангентрубомеры ШТН. Руководство по эксплуатации», утверждённому ФБУ «Кировский ЦСМ» 20 июня 2018 г.

Основные средства поверки:

- меры длины концевые плоскопараллельные до 100 мм, 2-2 и 2-2,004, 3-Н9, 3-Н24, регистрационный № 38376-13.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или руководство по эксплуатации.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к штангентрубо-мерам ШТН

ТУ 26.51.33-016-02952377-2018 «Штангентрубомеры ШТН. Технические условия»

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)

ИНН 4345446450

Адрес: 610020, г. Киров, ул. Карла Маркса, 18

Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)

Адрес: 610035, г. Киров, ул. Ивана Попова, 9

Телефон: (8332) 36-84-62, (8332) 36-84-19

E-mail: vna@kirovcsm.ru

Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«12» мая 2020 г.

---

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Меры длины концевые плоскопараллельные

Назначение средства измерений

Меры длины концевые плоскопараллельные (далее - концевые меры) предназначены для использования в качестве рабочих эталонов в области линейных измерений, а также настройки приборов для линейных измерений.

Описание средства измерений

Концевые меры имеют форму прямоугольного параллелепипеда с двумя плоскими взаимно параллельными измерительными поверхностями. Концевые меры изготавливаются из хромистой стали и твердого сплава. Высокое качество обработки измерительных поверхностей обеспечивает хорошую притираемость концевых мер к плоским стеклянным пластинам и друг к другу. Концевые меры обладают высокой износостойкостью.

Концевые меры изготавливаются следующих классов точности: 0, 1, 2, 3.

Концевые меры, выпускаемые отдельными мерами, наборами или комплектами. Концевые меры соответствующих разрядов имеют при выпуске из производства отличительный знак (рисунок 1, 2).

Концевые меры выпускаются под товарным знаком ы.

Общий вид комплекта наборов концевых мер представлен на рисунке 1, набора № 9 - на рисунке 2.

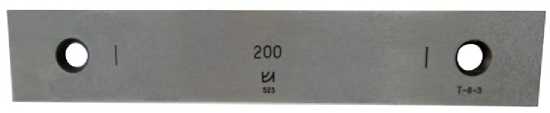

Рисунок 1 - Общий вид комплекта наборов концевых мер

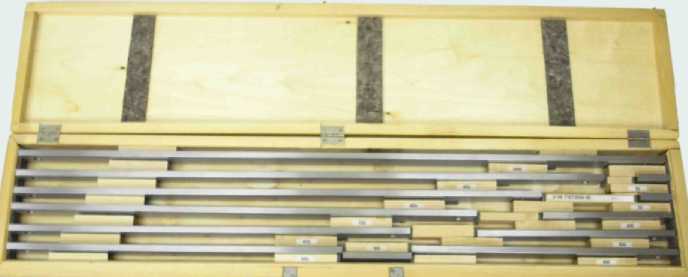

Рисунок 2 - Общий вид набора концевых мер № 9 Пломбирование мер длины концевых плоскопараллельных не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1	- Наборы мер длины концевых плоскопараллельных
Номер набора	Число мер в наборе, шт.	Градация мер, мм	Номинальные значения длины мер, мм	Число мер, шт.	Класс точности наборов
					из стали	из твердого сплава
		-	1,005	1
		0,01	от 1 до 1,5 включ.	51
1	83	0,1	от 1,6 до 2 включ.	5	0; 1; 2; 3	1; 2; 3
		-	0,5	1
		0,5	от 2,5 до 10 включ.	16
		10	от 20 до 100 включ.	9
		-	1,005	1
		0,01	от 1 до 1,1 включ.	11
2	38	0,1	от 1,2 до 2 включ.	9	1; 2; 3	1; 2; 3
		1	от 3 до 10 включ.	8
		10	от 20 до 100 включ.	9
		-	1,005	1
		0,01	от 1 до 1,5 включ.	51
3	112	0,1	от 1,6 до 2 включ.	5	0; 1; 2; 3	1; 2; 3
		-	0,5	1
		0,5	от 2,5 до 25 включ.	46
		10	от 30 до 100 включ.	8
4	11	0,001	от 2 до 2,01 включ.	11	0; 1; 2	-
5	11	0,001	от 1,99 до 2 включ	11	0; 1; 2	-
6	11	0,001	от 1 до 1,01 включ	11	0; 1; 2	0; 1
7	11	0,001	от 0,99 до 1 включ.	11	0; 1; 2	0; 1

Продолжение таблицы 1

Номер набора	Число мер в наборе, шт.	Градация мер, мм	Номинальные значения длины мер, мм	Число мер, шт.	Класс точности наборов
					из стали	из твердого сплава
8	10	25	от 125 до 200 включ	4
		50	50 (защитные) от 250 до 300 включ.	2 2	1; 2; 3	-
		100	от 400 до 500 включ.	2
9	12	100	от 100 до 1000 включ. 50 (защитные)	10 2	1; 2; 3	-
10	20	0,01	от 0,1 до 0,29 включ.	20	1; 2; 3	-
11	43	0,01	от 0,3 до 0,7 включ.	41	0; 1; 2; 3
		0,1	от 0,8 до 0,9 включ.	2
		-	1,005	1
		0,01	от 0,9 до 1,5 включ.	61
12	74	0,1	от 1,6 до 2 включ.	5	-	1; 2; 3
		-	0,5	1
		0,5	от 2,5 до 5 включ.	6
13	11	10	5 от 10 до 100 включ.	1 10	1; 2; 3	-
14	38	0,5 10	от 10,5 до 25 включ. от 30 до 100 включ.	30 8	0; 1; 2; 3	-
		-	1,005	1
15	29	0,01	от 1 до 1,1 включ.	11	1; 2; 3
		0,1	от 1,2 до 2 включ.	9
		1	от 3 до 10 включ.	8
16	19	0,001	от 0,991 до 1,009 включ.	19	0; 1; 2	0; 1
17	19	0,001	от 1,991 до 2,009 включ	19	0; 1; 2	-
			0,12; 0,14; 0,17; 0,2; 0,23; 0,26; 0,29; 0,34;
20	23		0,4; 0,43; 0,46; 0,57; 0,7; 0,9; 1; 1,16; 1,3; 1,44; 1,6; 1,7; 1,9; 2; 3,5		1; 2
			5,12; 10,24; 15,36; 21,5; 25; 30,12; 35,24; 40,36;
21	20		46,5; 50; 55,12; 60,24; 65,36; 71,5; 75; 80,12; 85,24; 90,36; 96,5; 100		1; 2
22	7		21,2; 51,4; 71,5; 101,6;		3
			126,8; 150; 175
			1; 1; 1,05; 1,1; 2; 2; 21,2;
23	13	-	51,4; 71,5; 101,6; 126,8; 150; 175	-	-	2; 3

Продолжение таблицы 1

Номер набора	Число мер в наборе, шт.	Градация мер, мм	Номинальные значения длины мер, мм	Число мер, шт.	Класс точности наборов
					из стали	из твердого сплава
24	25	-	1; 1; 1,04; 1,05; 1,06; 1,1; 1,11; 1,12; 1,13; 1,17; 1,18; 1,19; 2; 2; 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175; 250; 400; 600; 1000	-	-	2; 3
34	9	-	1,001; 1,002; 1,003; 1,004; 1,005; 1,006; 1,007; 1,008; 1,009	-	0	-
35	9		1,01; 1,02; 1,03; 1,04; 1,05; 1,06; 1,07; 1,08; 1,09	-	0	-
37	8	-	1; 1; 10; 10; 50; 50; 100; 100	-	0	-

П р и м е ч а н и е - Концевые меры в наборах №№ 1, 2, 3, 23 и 24 из твердого сплава длиной

свыше 5 мм изготовлены из стали.

Таблица 2 - Специальные наборы мер длины концевых плоскопараллельных

Номер набора	Число мер, шт.	Номинальные значения длины концевых мер, мм
25	15	0,990; 0,992; 0,994; 0,995; 0,996; 0,998; 1,000; 1,002; 1,005; 1,010; 1,015; 1,020; 1,030; 1,040; 1,050
26	8	0,990; 0,995; 1,000; 1,005; 1,010; 1,020; 1,030; 1,050
27	9	1,00; 1,02; 1,04; 1,05; 1,06; 1,08; 1,10; 1,15; 1,20
28	28	1,00; 1,02; 1,04; 1,06; 1,08; 1,10; 1,12; 1,14; 1,16; 1,18; 1,20; 1,24; 1,28; 1,30; 1,32; 1,36; 1,40; 1,50; 1,60; 1,70; 1,80; 1,90; 2,00; 2,20; 2,40; 2,60; 2,80; 3,00
29	8	0,990; 0,995; 1; 1,005; 1,010; 1,020; 1,030; 1,040
30	7	5,12; 10,24; 15,36; 19,50; 20; 21,50; 25,00
31	9	1,00; 1,01; 1,02; 1,03; 1,04; 1,05; 1,06; 1,08; 1,100
32	7	0,995; 1,000; 1,005; 1,010; 1,020; 1,030; 1,040
33	7	1,00; 1,06; 1,10; 1,12; 1,18; 1,20; 1,30
36	13	1,000; 1,001; 1,002; 1,003; 1,004; 1,005; 1,006; 1,010; 1,020; 1,030; 1,040; 1,050; 1,060

Таблица 3 - Допускаемые отклонения длины концевых мер от номинальной при температуре плюс 20 °С и отклонения от плоскопараллельности измерительных поверхностей

Номинальные значение длины концевых мер, мм	Допускаемые отклонения
	длины от номинального значения, мкм, для классов точности				от плоскопараллельности, мкм, для классов точности
	0	1	2	3	0	1	2	3
до 10	±0,12	±0,20	±0,40	±0,80	0,10	0,16	0,30	0,30
св.10 до 25 включ.	±0,14	±0,30	±0,60	±1,20	0,10	0,16	0,30	0,30
св.25 до 50 включ.	±0,20	±0,40	±0,80	±1,60	0,10	0,18	0,30	0,30
св.50 до 75 включ.	±0,25	±0,50	±1,00	±2,00	0,12	0,18	0,35	0,40
св.75 до100 включ.	±0,30	±0,60	±1,20	±2,50	0,12	0,20	0,35	0,40
св.100 до 150 включ.	-	±0,80	±1,60	±3,00	-	0,20	0,40	0,40

Продолжение таблицы 3

Номинальные значение длины концевых мер, мм	Допускаемые отклонения
	длины от номинального значения, мкм, для классов точности				от плоскопараллельности, мкм, для классов точности
	0	1	2	3	0	1	2	3
св.150 до 200 включ.		±1,00	±2,00	±4,00		0,25	0,40	0,40
250		±1,20	±2,40	±5,00		0,25	0,45	0,50
300		±1,40	±2,80	±6,00		0,25	0,50	0,50
400		±1,80	±3,60	±7,00		0,30	0,50	0,50
500		±2,00	±4,00	±8,00		0,35	0,60	0,60
600		±2,50	±5,00	±10,0		0,40	0,70	0,70
700		±3,00	±6,00	±11,0		0,45	0,70	0,80
800		±3,20	±6,50	±13,0		0,50	0,80	0,80
900		±3,60	±7,00	±14,0		0,50	0,90	0,90
1000	-	±4,00	±8,00	±16,0		0,60	1,00	1,00

Таблица 4 - Притираемость измерительных поверхностей концевых мер

Класс точности концевых мер	Притираемость концевых мер к нижним стеклянным плоским пластинам	Притираемость концевых мер друг к другу
		из стали длиной от 0,6 мм	из твердого сплава длиной от 0,99 мм
0	Без интерференционных полос и оттенков при наблюдении в белом свете.	Усилие сдвига от 29,4 до 78,5 Н	Усилие сдвига от 29,4 до 98,1 Н
1, 2, 3	Без интерференционных полос. Допускаются оттенки в виде светлых пятен, наблюдаемых в белом свете

Таблица 5 - Изменение длины концевых мер в течение года вследствие нестабильности материала

Класс точности концевых мер	Допускаемое изменение длины меры (L, мм) в течение года, мкм
0	(0,02+0,0005L)
1, 2 и 3	(0,05+0,001L)

Таблица 6 - Размеры поперечного сечения концевых мер

Номинальные значения длины, мм	Размер поперечного сечения, мм
от 0,1 до 0,29 включ.	15-0,45 х 5-0,3
св. 0,29 до 0,6 включ.	20-0,3 х 9 Ю5; 30-0,3 х 9
св. 0,6 до 10,1 включ.	30-0,3 х 9
св. 10,1 до 1000	35-0,3 х 9:0.05

Таблица 7 - Температурный коэффициент линейного расширения материала концевых мер, твёрдость измерительных поверхностей

Характеристика	Значение
Температурный коэффициент линейного расширения материала концевых мер из стали на 1 м и 1°С при температуре от 10 °С до 30 °С, мкм	от 10,5 до 12,5
Температурный коэффициент линейного расширения концевых мер из твердого сплава на 1 м и 1 °С при температуре от 10 °С до 30 °С номинальной длиной от 2 до 5 мм классов точности 1, 2, 3, мкм	от 3,5 до 12,5
Твердость измерительных поверхностей концевых мер из стали по ГОСТ 2999-75, не ниже	800 HV

Таблица 8 - Условия эксплуатации концевых мер, срок службы

Характеристика	Значение
Диапазон температуры окружающей среды, °С	от +15 до +25
Относительная влажность воздуха, %, не более	80
Средний срок службы концевых мер:
- из стали, лет	2
- из твердого сплава, лет	4

Знак утверждения типа

наносится на футляр набора концевых мер методом выжигания, на этикетку футляра комплекта наборов концевых мер и на титульный лист паспорта - типографским способом.

Комплектность средства измерений

Таблица 9 - Комплектность концевых мер, поставляемых отдельно (штучно)

Наименование	Обозначение	Количество
Концевая мера	-	1
Футляр	-	1

Таблица 10 - Комплектность набора концевых мер

Наименование	Обозначение	Количество
Набор концевых мер	-	1
Пинцет (в наборе № 10)	-	1
Паспорт	МКП.000 ПС	1
Свидетельство о поверке (в наборе эталонных концевых мер)	-	1
Футляр	-	1

Таблица 11 - Комплектность комплекта концевых мер (эталонных)

Наименование	Обозначение	Количество
Наборы концевых мер №№ 3; 10; 11; 16; 17; 20; 21	-	7
Движок	-	1
Замша техническая 1х2,5 дм	-	1
Пластина плоская стеклянная нижняя	ПИ60-1 ТУ 3-3.2123-88	2
Пинцет (набор № 10)	-	1
Паспорт	МКП.000 ПС	1
Свидетельство о поверке каждого набора, входящего в комплект	-	7
Свидетельство о поверке плоских стеклянных пластин	-	2
Футляр	-	2

Поверка

осуществляется по:

ГОСТ 8.367-79 «ГСИ. Меры длины концевые плоскопараллельные образцовые 1 и 2 разрядов и рабочие классов точности 00 и 0 длиной до 1000 мм. Методы и средства поверки»,

МИ 1604-87 «ГСИ. Меры длины концевые плоскопараллельные. Общие требования к методикам поверки»,

МИ 2079-90 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3 и 4 разрядов и рабочие классов точности 1-5 длиной до 100 мм. Методика поверки»,

МИ 2186-92 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3 и 4 разрядов и рабочие классов точности 1 - 5 длиной свыше 100 до 1000 мм. Методика поверки».

Основные средства поверки:

Государственный вторичный (рабочий) эталон единицы длины в диапазоне от 0,1 до 100 мм, nr±(0,02+0,1L) мкм, где L - длина концевой меры в метрах, ГОСТ Р 8.763-2011;

Меры длины концевые плоскопараллельные 1 разряда по ГОСТ Р 8.763-2011, для поверки мер длины концевых плоскопараллельных 2 разряда и классов точности 0;

Меры длины концевые плоскопараллельные 2 разряда по ГОСТ Р 8.763-2011, для поверки мер длины концевых плоскопараллельных 3 разряда и классов точности 1;

Меры длины концевые плоскопараллельные 3 разряда по ГОСТ Р 8.763-2011, для поверки мер длины концевых плоскопараллельных 4 разряда и классов точности 2, 3;

Интерферометр двойной экранный вертикальный контактный модель 272, диапазон измерений (0,1-100) мм, ПГ±0,02 мкм; регистрационный номер в Федеральном информационном фонде 6389-77; для поверки мер длины концевых 2 разряда и класса точности 0;

Интерферометр контактный вертикальный компьютеризированные ИКПВ-К, диапазон измерений (0,1-100) мм, ПГ±(0,035-0,060) мкм; регистрационный номер в Федеральном информационном фонде 22357-07; для поверки мер длины концевых 3, 4 разрядов и классов точности 1, 2, 3;

Измерительная машина ИЗМ; регистрационный номер в Федеральном информационном фонде 903-76.

Пластина плоская стеклянная ПИ-60; регистрационный номер в Федеральном информационном фонде 197-70.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к мерам длины концевым плоскопараллельным

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от Г10"⁹ до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

ГОСТ 9038-90 Меры длины концевые плоскопараллельные. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)

ИНН 4345446450

Адрес: 610020, г. Киров, ул. Карла Маркса, 18

Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)

Адрес: 610035, г. Киров, ул. Ивана Попова, 9

Телефон: (8332) 36-84-62; 36-84-19

Факс: (8332) 36-84-78

E-mail: vna@kirovcsm.ru

Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.

Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

---

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы 2УРИ

Назначение средства измерений

Приборы 2УРИ, предназначены для измерения переднего и заднего углов многолезвийного инструмента с прямолинейными и спиральными зубьями.

Физическая величина - плоский угол (°).

Описание средства измерений

Принцип действия прибора 2УРИ основан на наложении прибора измерительными поверхностями на два смежных зуба многолезвийного инструмента. Отсчет величины переднего или заднего углов производится по шкале углов в соответствии с числом зубьев проверяемого инструмента.

Прибор 2УРИ состоит из сектора со шкалой передних и задних углов, который перемещается по дуге со шкалой чисел зубьев и закрепляется в требуемом положении прижимом.

На шкале углов нанесены штрихи для отсчета передних углов от 0° до 25° и задних - от 0° до 35°. На дуге нанесена шкала чисел, где кроме оцифрованных штрихов имеются три неоцифрованных, соответствующих 14, 18 и 24 зубьям, и штрих со знаком от, используемый при контроле углов цилиндрических фрез с числом зубьев более 60, протяжек, торцовых зубьев фрез и т.п.

По правому торцу дуги перемещается сменная линейка, удерживаемая от выпадения хомутиком. Линейка закрепляется в требуемом положении винтом в зависимости от шага зубьев измеряемого инструмента. По пазу планки, закрепленной на секторе, перемещается нож, устанавливаемый на определенную высоту в зависимости от высоты зубьев измеряемого инструмента и закрепляемый винтом.

Число модификаций - 1.

Общий вид средства измерений представлен на рисунке 1.

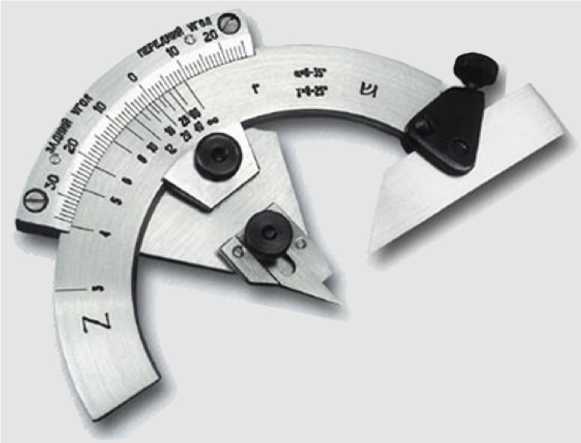

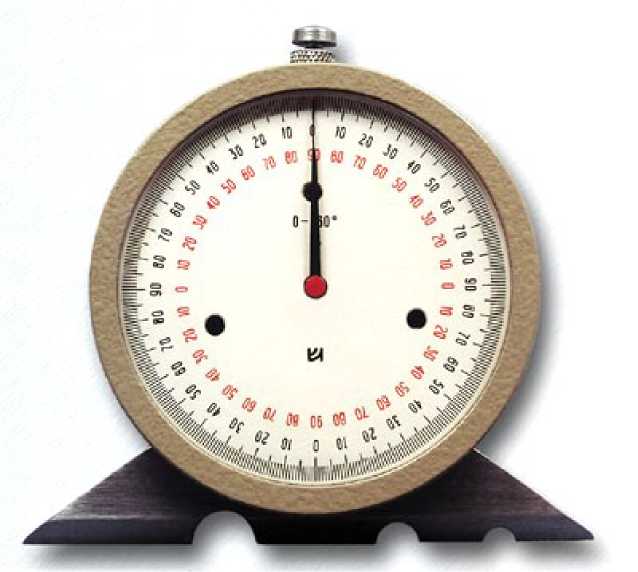

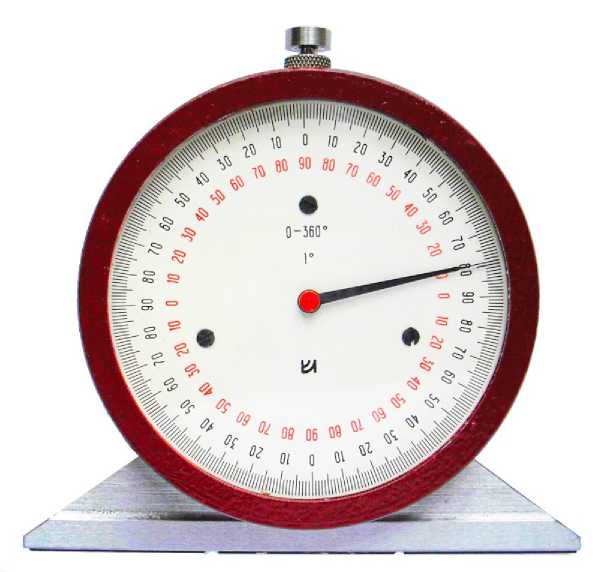

Рисунок 1 - Общий вид прибора 2УРИ

Приборы 2УРИ выпускаются под товарным знаком

Пломбирование приборов 2УРИ не предусмотрено.

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование параметра	Значение
Диапазон измерения углов: передних, °	от 0 до 25
задних, °	от 0 до 35
Пределы допускаемой абсолютной погрешности прибора при затянутом и незатянутом прижиме, '	± 20
Цена деления шкалы углов, °	1
Допуск прямолинейности измерительных поверхностей, не более: ножа и планки, мм	0,003
линеек, мм	0,005
Расстояние от верхней кромки края шкалы углов до поверхности дуги, мм, не более	0,33
Отклонение угла от 90° между измерительными поверхностями линейки и ножа при совмещении штриха, обозначенного знаком от, на шкале чисел зубьев и штриха с отметкой «0» на шкале углов, '	±10
Отклонение угла от 0 ° между измерительными поверхностями линейки и планки при совмещении штриха, обозначенного знаком от, на шкале чисел зубьев и штриха с отметкой «0» на шкале углов, '	±10
Смещение измерительной поверхности линейки относительно вершины угла, образованного измерительными поверхностями ножа и планки при совмещении штриха, обозначенного знаком от на шкале чисел зубьев, с отметкой «0» на шкале углов, мм, не более	0,04
Смещение измерительной поверхности линейки относительно вершины угла, образованного измерительными поверхностями ножа и планки при любом взаимном расположении шкалы чисел зубьев и шкалы углов, мм, не более	0,07
Параметр шероховатости измерительных поверхностей Rа по ГОСТ 2789-73, мкм, не более	0,16

Таблица 2 - Основные технические характеристики

Наименование параметра	Значение
Габаритные размеры (длина хширинахвысота), мм, не более	132x68x13
Масса, кг, не более	0,17
Средний срок службы угломера, лет, не менее	3
Условия эксплуатации: - температура окружающего воздуха,0 С - относительная влажность воздуха, %, не более	от + 5 до + 35 80

Знак утверждения типа

наносится на дугу прибора методом лазерной гравировки (допускается - методом наклейки) и на титульный лист эксплуатационного документа типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Прибор	2УРИ	1
Линейка с узкой измерительной поверхностью	-	1
Линейка с широкой измерительной поверхностью	-	1
Футляр	-	1
Руководство по эксплуатации	2УРИ.000 РЭ	1

Поверка

осуществляется по документу 2УРИ.000 РЭ «Прибор 2УРИ. Руководство по эксплуатации», раздел 5 «Методика поверки», утверждённому ФБУ «Кировский ЦСМ» «08» июня 2018 г.

Основные средства поверки:

Меры угловые МУ; Н1-2; регистрационный № 485-50;

Меры длины концевые плоскопараллельные до 100 мм; 1-Н4; регистрационный № 38376-13.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или руководство по эксплуатации.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к приборам 2УРИ

ТУ 26.51.33-02952377-2018 Прибор 2УРИ. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)

ИНН 4345446450

Адрес: 610020, г. Киров, ул. Карла Маркса, 18

Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)

Адрес: 610035, г. Киров, ул. Ивана Попова, 9

Телефон: (8332) 36-84-62; 36-84-19

Факс: (8332) 36-84-78

E-mail: vakhrushev@kirovcsm.ru

Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311358 выдан 12 ноября 2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

«12» мая

2020 г.

---

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микрометры МК, МК Ц, МЗ, МЛ, МТ, МГ Назначение средства измерений

Микрометры предназначены:

• -  МК, МК Ц - гладкие для измерения наружных размеров изделия;

• -  МЗ - зубомерные для измерения длины общей нормали зубчатых колес с модулем от 1 мм;

• -  МЛ - листовые для измерения толщины листов и лент;

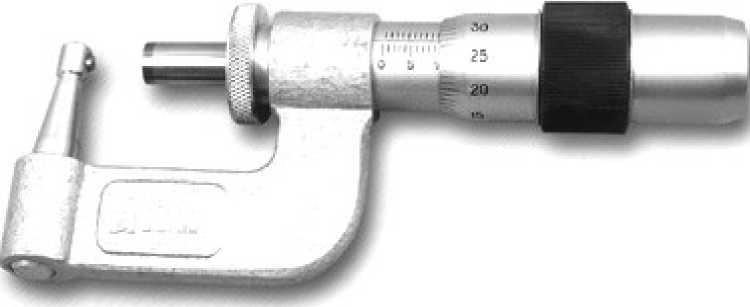

• -  МТ - трубные для измерения толщины стенок труб;

• -  МГ - головка микрометрическая для измерения перемещения.

Физическая величина - длина (мм).

Описание средства измерений

Принцип действия микрометров МК, МЛ, МЗ, МТ, МГ основан на перемещении винта вдоль оси при вращении его в неподвижной гайке. Перемещение пропорционально углу поворота винта вокруг оси. За один оборот винт перемещается на 0,5 мм и 1,0 мм (для МЛ). Отсчет показаний производится по шкалам, нанесенным на стебле микровинта и барабане или по цифровому электронному устройству.

Микрометры (кроме МГ) представляют собой скобу, в которую слева запрессована пятка, а справа - микрометрическая головка. На барабане микрометрической головки имеется трещотка, которая выполняет роль устройства, обеспечивающего постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство.

Микрометр МГ представляет собой микрометрическую головку с трещоткой, предназначенную для использования в качестве отсчётного устройства в стендах и приспособлениях.

Форма измерительной поверхности пяток микрометра МК, МК Ц, МГ плоская; микрометров МЛ и МТ - сферическая; микрометра МЗ - срезанная тарельчатая.

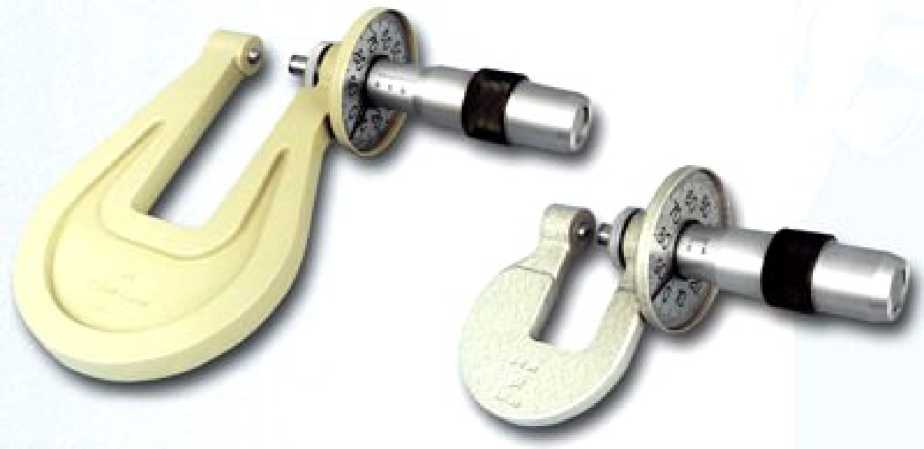

Микрометр МЛ имеет стебель со стрелкой и неподвижную круговую шкалу, которые установлены на гильзе микрометрической головки.

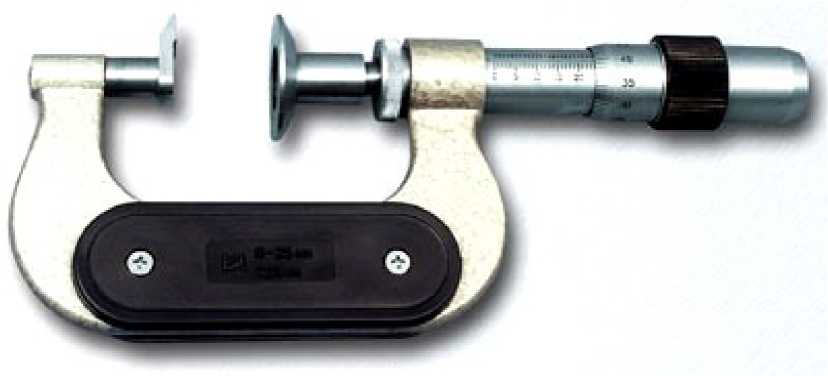

У микрометра МЗ к торцу микрометрического винта крепится губка, имеющая полную тарельчатую измерительную поверхность.

Измерительные поверхности микрометров МК, МК Ц, МЛ, МТ, МГ оснащены твёрдым сплавом. Измерительные поверхности микрометра МЗ закаленные.

В корпусе микрометра МК Ц установлено электронное цифровое отсчетное устройство, которое соединено с емкостной системой, установленной на микрометрическом винте. На лицевой поверхности электронного устройства расположено цифровое табло и кнопки управления. На обратной стороне корпуса расположено гнездо для источника питания, которое закрывается резьбовой крышкой. Справа в корпусе имеется гнездо для подключения системы вывода результатов измерения на внешнее устройство.

Для установки в исходное положение микрометры МК, МК Ц, МЗ с диапазоном измерений свыше 25 мм имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер длиной до 300 мм должны быть плоскими, а более 300мм -сферическими.

Для того чтобы скобы микрометров МК, МК Ц, МЗ не нагревались от рук в процессе работы, на них установлены теплоизолирующие накладки.

Микрометры выпускаются в следующих модификациях, отличающихся друг от друга диапазонами измерений, нормируемой погрешностью, габаритными размерами, массой и представлены на рисунках 1-6:

МК - 15 модификаций (МК 25, МК 50, МК 75, МК 100, МК 125, МК 150, МК 175, МК 200, МК 225, МК 250, МК 275, МК 300, МК 400, МК 500, МК 600);

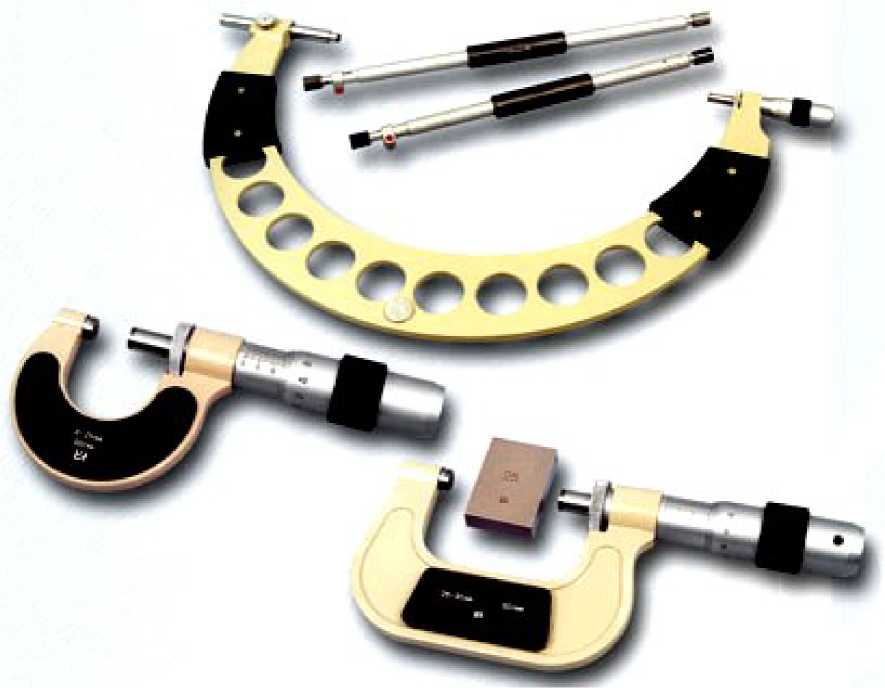

Рисунок 1 - Общий вид микрометров МК

МК Ц- 4 модификации (МК Ц25, МК Ц50, МК Ц75, МК Ц100);

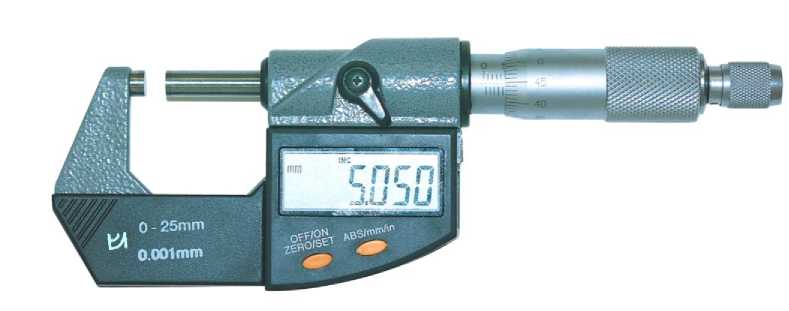

Рисунок 2 - Общий вид микрометров МК Ц

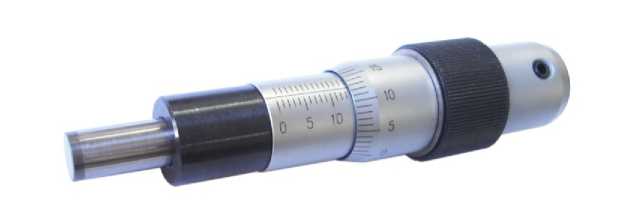

Рисунок 6 - Общий вид микрометров МГ

Микрометры выпускаются под товарным знаком Пломбирование микрометров не предусмотрено

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Основные метрологические характеристики указаны в таблицах 1-4.

Таблица 1 - Диапазон измерений, цена деления, шаг дискретности, пределы допускаемой абсолютной погрешности и классы точности при нормируемом измерительном усилии и температу-

ре, колебание измерительного усилия

Модификация	Диапазон измерений, мм	Цена деления, мм	Шаг дискретно-сти отсчетного устройства, мм	Пределы допускаемой абсолютной погрешности микрометра, мкм, классов точности		Допускаемое отклонение температуры, от 20 °С, °С,	Измерительное усилие, Н	Колебание измерительного усилия, Н, не более
				1	2
1	2	3	4	5	6	7	8	9
МК 25	от 0 до 25			±2,0
МК 50	от 25 до 50
МК 75	от 50 до 75			±2,5	±4,0
МК 100	от 75 до 100					±4
МК 125	от 100 до 125
МК 150	от 125 до 150			±3,0	±5,0
МК 175	от 150 до 175	0,01	-				от 5 до 10	2
МК 200	от 175 до 200
МК 225	от 200 до 225
МК 250	от 225 до 250			±4,0	±6,0	±3
МК 275	от 250 до 275
МК 300	от 275 до 300
МК 400	от 300			±5,0	±8,0

1	2	3	4	5	6	7	8	9
	до 400
МК 500	от 400 до 500
МК 600	от 500 до 600			±6,0	±10,0	±2
МК Ц25	от 0 до 25
МК Ц50	от 25 до 50			±2,0
МК Ц75	от 50 до 75	-	0,001		±4,0
МК Ц100	от 75 до 100			±3,0
МЗ 25	от 0 до 25
МЗ 50	от 25 до 50					±4
МЗ 75	от 50 до 75			±4,0	±5,0		от 3 до 7
МЗ 100	от 75 до 100	0,01
МЛ 5	от 0 до 5
МЛ 10	от 0 до 10			-	±4,0
МЛ 25	от 0 до 25
МТ 25	от 0 до 25			±2,0	±4,0
МГ 25	от 0 до 25			±1,5	±3,0		от 5 до 10

Таблица 2 - Допускаемое изменение показаний микрометров от изгиба скобы, допуск плоскостности измерительных поверхностей и допуск параллельности плоских измерительных поверхностей микрометров

Модификация	Допускаемое изменение показаний микрометра от изгиба скобы,мкм, при усилии 10 Н	Допуск плоскостности измерительных поверхностей микрометра, мкм, классов точности		Допуск параллельности плоских измерительных поверхностей микрометра, мкм, классов точности
		1	2	1	2
1	2	3	4	5	6
МК 25	2,0	0,6	0,9	1,5	2,0
МК 50				2,0
МК 75	3,0			3,0	3,0
МК 100
МК 125	4,0				4,0
МК 150
МК 175	5,0
МК 200
МК 225	6,0			4,0	6,0
МК 250
МК 275				5,0	8,0
МК 300
МК 400	8,0
МК 500	10,0			7,0	10,0
МК 600	12,0				12,0
МК Ц25	2,0			1,5	2,0
МК Ц50				2,0

1	2	3	4	5	6
МК Ц75	3,0			3,0	3,0
МК Ц100
МЗ 25	2,0	0,9		2,0	2,0
МЗ 50
МЗ 75	3,0			3,0	3,0
МЗ 100
МЛ 5	2,0	0,6		-	-
МЛ 10
МЛ 25
МТ 25
МГ 25	-

Таблица 3 - Допускаемое отклонение длины установочных мер от номинального размера, суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер

Номинальный размер установочных мер, мм	Допускаемое отклонение длины установочных мер от номинального размера микрометров, мкм, класса точности		Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм
	1	2
25; 50; 75	±1,0	±1,5	0,50
100; 125	±1,2	±2,0	0,75
150; 175	±1,2	±2,0	1,00
200; 225; 250; 275	±1,5	±2,0	1,50
325; 375; 425; 475	±2,0	±3,5	-
525; 575	±2,0	±4,0	-

Таблица 4

Наименование характеристики	Значение
1	2
Параметр шероховатости Ra измерительных поверхностей микрометра и установочных мер по ГОСТ 2789-73, мкм, не более	0,08
Ширина штрихов шкал и продольного штриха на стебле, мм	от 0,08 до 0,25
Разность в ширине штриха барабана и продольного штриха на стебле, а также разность в ширине штрихов шкал барабана и нониуса, мм, не менее	0,05
Длина деления шкалы барабана, мм, не менее	0,8
Расстояние между осями двух соседних штрихов шкалы, мм, не менее	1,25
Ширина штрихов шкалы, мм	0,35±0,05
Разность в ширине штрихов, мм, не более	0,05
Ширина конца стрелки, мм	0,25±0,05
Перекрытие концом стрелки шкалы циферблата	от % до % длины коротких штрихов
Зазор между концом стрелки и циферблатом, мм, не более	0,7
Расстояние от поверхности стебля до измерительной кромки барабана у продольного штриха стебля, мм, не более	0,45
Угол, образующий коническую часть барабана, на которую наносится шкала, °, не более	20
Расстояние от торца конической части барабана до ближайшего края штриха, мм, не более	0,15

1	2
Перекос плоской измерительной поверхности для микрометров с верхним пределом измерений до 100 мм, мкм, не более	1
Перекос плоской измерительной поверхности для микрометров с верхним пределом измерений свыше 100 мм, мкм, не более	2

Основные технические характеристики указаны в таблицах 5-6.

Таблица 5 - Измерительное перемещение микровинта, шаг микровинта, вылет скобы,

габаритные размеры, масса, средний срок службы

Модификация	Измерительное перемещение микровинта, мм	Шаг микровинта, мм	Вылет скобы, мм, не менее	Габаритные размеры (длина х ширина х высота) или (длина х0), мм, не более	Масса, кг, не более	Средний срок службы, лет, не менее
1	2	3	4	5	6	7
МК 25			16,5	126х23х66	0,28
МК 50			29,0	155х23х75	0,370
МК 75			41,5	183х23х86	0,460
МК 100			54,0	211х23х105	0,580
МК 125			66,5	242х23х144	0,790
МК 150			79,0	267х 23х 163	0,850
МК 175			91,5	293х 23х175	0,970
МК 200			104,0	319х23х190	1,200
МК 225			116,5	350х23х219	1,550
МК 250			129,0	375х23х221	1,570
МК 275			141,5	404х23х254	1,310
МК 300	25	0,5	154,0	430х23х267	1,420
МК 400			216,0	530х29х302	2,400
МК 500			266,0	630х29х365	4,010	Г
МК 600			316,0	730х29х435	5,170	6
МК Ц25			16,5	170х27х65	0,250
МК Ц50			29,0	190х27х95	0,325
МК Ц75			41,5	215х27х95	0,425
МК Ц100			54,0	240х27х110	0,510
МЗ 25				162х30х78	0,500
МЗ 50			30,0	188х30х89	0,600
МЗ 75				216х30х108	0,700
МЗ 100				243х30х148	0,800
МЛ 5	5		20,0	97х56х76	0,240
МЛ 10	10	1,0	40,0	130х54х97	0,400
МЛ 25			80,0	154х54х168	0,500
МТ 25	25	0,5	17,0	126х23х68	0,300
МГ 25			-	100х25	0,150

Таблица 6 - Электрическое питание микрометров МК Ц, наименьший внутренний диаметр

труб, измеряемых микрометром МТ, присоединительный размер стебля микрометра МГ
Наименование характеристики	Значение
Электрическое питание микрометров МК Ц должно быть от автономного встроенного источника питания напряжением, В	1,5
Наименьший внутренний диаметр труб, измеряемых микрометром МТ, мм	8 или 12
Присоединительный размер стебля микрометра МГ, мм	015s7

Таблица 7 - Условия эксплуатации

Наименование характеристики	Значение
Температура окружающего воздуха, ° С	от +10 до +30
Относительная влажность воздуха, %, не более	80

Знак утверждения типа

наносят на скобу микрометра или на микрометрическую головку методом гравирования или лазерной обработки, на титульный лист эксплуатационного документа - типографским способом.

Комплектность средства измерений

Таблица 8- Комплектность микрометров

Наименование изделия	Количество, шт.	Примечание
1	2	3
Микрометр	1
Мера установочная для микрометра: - с верхним пределом измерения от 50 до 300 мм;	1
- с верхним пределом измерения свыше 300 мм	2
Г ильзы соединительные (для микрометра с верхним пределом измерения свыше 300 мм)	4	Поставляются в сборе с установочными мерами
Элемент питания	1	Для микрометра МК Ц
Ключ	1
Ключ для установки пятки	1	Для микрометра МЛ
Футляр	1
Руководство по эксплуатации	1
Паспорт	1	Для микрометра МГ25
Методика поверки	1	По заказу потребителя

Поверка

осуществляется по документу МП 017-2017 «Микрометры МК, МК Ц, МЗ, МЛ, МТ, МГ. Методика поверки», утверждённому ФБУ «Кировский ЦСМ» 28 сентября 2017 г.

Основные средства поверки:

Меры длины концевые плоскопараллельные до 100 мм; 1-Н21, 2-Н21, 1-Н3, 1-Н4; регистрационный № 38376-13;

Меры длины концевые плоскопараллельные. Наборы № 8, 9, 22, 23, 24 классов точности 1, 2, 3 с номинальным значением длины до 1000 мм; 1-Н8; регистрационный № 21163-11.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) эксплуатационную документацию.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к микрометрам МК, МК Ц, МЗ, МЛ, МТ, МГ

ГОСТ 6507-90 Микрометры. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)

ИНН 4345446450

Адрес: 610020, г. Киров, ул. Карла Маркса, 18

Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)

Адрес: 610035, г. Киров, ул. Ивана Попова, 9

Телефон: (8332) 36-84-62; 36-84-19

Факс: (8332) 36-84-78

E-mail: vna@kirovcsm.ru

Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

«12» мая 2020 г.

---

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микрометры специальные МКН

Назначение средства измерений

Микрометры специальные МКН предназначены для измерения наружных диаметров труб магистральных и технологических нефтепроводов и газопроводов.

Физическая величина - длина (мм).

Описание средства измерений

Принцип действия основан на перемещении винта вдоль оси при вращении его в неподвижной гайке. Перемещение пропорционально углу поворота винта вокруг оси. За один оборот винт перемещается на 1,0 мм. Отсчет показаний производится по шкалам, нанесенным на стебле микровинта и барабане.

Микрометр представляет собой скобу, в которой слева установлена пятка, имеющая возможность передвигаться относительно корпуса скобы и закрепляться в требуемом положении с помощью гайки, а справа - микрометрическая головка, включающая в себя микрометрический винт, стебель, барабан, трещотку, обеспечивающую постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта в требуемом положении служит стопорная гайка. Микрометр имеет передвижной упор, расположенный на скобе, который устанавливается по шкале на диаметр проверяемой трубы и закрепляется в требуемом положении с помощью гайки. Для того чтобы скоба не нагревалась от рук в процессе измерения, на ней установлены теплоизолирующие накладки.

Для установки в исходное положение микрометры имеют установочные меры.

Микрометры специальные выпускаются в следующих модификациях - МКН 550, МКН 650, МКН 750, МКН 850, МКН 950, МКН 1050, МКН 1150, МКН 1250, отличающихся друг от друга диапазоном измерений, нормируемой погрешностью, габаритными размерами и массой.

Рисунок 1 - Общий вид микрометра специального МКН

Микрометры выпускаются под товарным знаком

Пломбирование микрометров специальных МКН не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Основные метрологические характеристики приведены в таблицах 1-4.

Таблица 1

Модификация	Диапазон измерений, мм	Цена деления, мм	Пределы допускаемой абсолютной погрешности, мкм	Измерительное усилие, Н	Колебание измерительного усилия, Н, не более
МКН 550	от 450 до 550	0,01	±9,0	от 5 до 10	2,0
МКН 650	от 550 до 650		±11,0
МКН 750	от 650 до 750		±16,0
МКН 850	от 750 до 850		±16,0
МКН 950	от 850 до 950		±18,0
МКН 1050	от 950 до 1050		±20,0
МКН 1150	от 1050 до 1150		±20,0
МКН 1250	от 1150 до 1250		±20,0

Таблица 2

Модификация	Допуск параллельности измерительных поверхностей, мкм	Допуск плоскостности измерительных поверхностей, мкм	Параметр шероховатости измерительных поверхностей микрометра, мкм, Rа, не более	Допускаемое изменение показаний микрометров от изгиба скобы при усилии 10 Н, мкм
МКН 550	11	1	0,2	12,0
МКН 650	13			14,0
МКН 750	15			16,0
МКН 850	17			18,0
МКН 950	18			20,0
МКН 1050	20			22,0
МКН 1150	21			23,0
МКН 1250	22			25,0

Таблица 3

Номинальный размер установочной меры, мм	Допускаемое отклонение длины установочной меры от номинального размера, мкм	Параметр шероховатости измерительных поверхностей установочных мер, мкм, Rа, не более
500	±3,5	0,08
600	±4,5
700; 800	±5,0
900	±5,5
1000; 1100; 1200	±6,0

Таблица 4

Наименование характеристики	Значение
Расстояние от стебля до измерительной кромки барабана микрометра, мм, не более	0,45
Расстояние от торца конической части барабана до начального штриха шкалы стебля, мм, не более	0,15
Перекос измерительной поверхности микрометрического винта при зажатии стопора микрометра, мкм, не более	2

Основные технические характеристики приведены в таблицах 5-6.

Таблица 5

Модификация	Измерительное перемещение микровинта, мм	Габаритные размеры (длина х ширина х высота) мм, не более	Масса, кг, не более	Средний срок службы, лет, не менее
МКН 550		775х57х435	5,5
МКН 650		875x57x515	6,0
МКН 750		985x57x570	7,5
МКН 850		1035x57x605	9,5	Г
МКН 950	50	1145x57x680	11,0	6
МКН 1050		1235x57x705	13,0
МКН 1150		1345x75x845	14,0
МКН 1250		1445x75x910	15,0

Таблица 6 - Условия эксплуатации

Наименование характеристики	Значение
Температура окружающего воздуха, °С	от -20 до +35
Относительная влажность воздуха, % не более	80

Примечание - измерительные поверхности микрометра оснащены твердым сплавом.

Знак утверждения типа

наносят на скобу микрометра методом гравирования или лазерной обработки, на титульный лист эксплуатационного документа - типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество
Микрометр	МКН.000	1 шт.
Меры установочные	-	1 шт.
Гильзы соединительные*	-	2 шт.
Ключ	-	1 шт.
Футляр	-	1 шт.
Руководство по эксплуатации	МКН.000 РЭ	1 экз.
* Гильзы соединительные поставляются в сборе с установочными мерами

Поверка

осуществляется по документу МКН.000 РЭ «Микрометры специальные МКН. Руководство по эксплуатации», раздел 5, утверждённому ФБУ «Кировский ЦСМ» 30 мая 2018 г.

Основные средства поверки:

Меры длины концевые плоскопараллельные до 100 мм; 2-Н21; регистрационный № 38376-13;

Меры длины концевые плоскопараллельные. Наборы № 8, 9, 22, 23, 24 классов точности 1, 2, 3 с номинальным значением длины до 1000 мм; 2-Н9; регистрационный № 21163-11.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) эксплуатационную документацию.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к микрометрам специальным МКН

ТУ 26.51.33-015-02952377-2018 Микрометры специальные МКН. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)

ИНН 4345446450

Адрес: 610020, г. Киров, ул. Карла Маркса, 18

Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)

Адрес: 610035, г. Киров, ул. Ивана Попова, 9

Телефон: (8332) 36-84-62; 36-84-19

Факс: (8332) 36-84-78

E-mail: vna@kirovcsm.ru

Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«12» мая 2020 г.

---

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Угломеры с нониусом типа 4

Назначение средства измерений

Угломеры с нониусом типа 4 (далее - угломеры) предназначены для прямых измерений наружных углов контактных методом и проведения разметочных работ на плоскости.

Физическая величина - плоский угол (°).

Описание средства измерений

Принцип действия угломеров основан на совмещении линейки и основания с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкалам основания и нониуса угломеров.

Угломер состоит из основания, которое представляет собой полудиск со шкалой углов (основная шкала). На оси основания установлена линейка с нониусом, которая закрепляется в требуемом положении стопорной гайкой.

Число модификаций - 1.

Угломеры с нониусом типа 4 выпускаются под товарным знаком Ы.

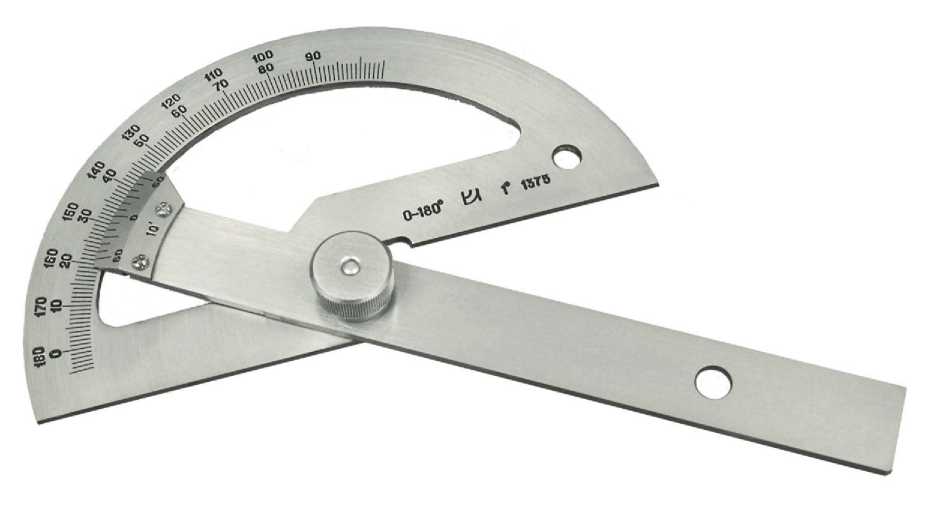

Общий вид угломера представлен на рисунке 1.

Рисунок 1 - Общий вид угломера с нониусом типа 4

Пломбирование угломеров не предусмотрено.

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование параметра	Значение
Диапазон измерения углов, °	от 0 до 180
Пределы допускаемой абсолютной погрешности измерений углов, '	± 10
Цена деления основной шкалы, °	1
Значение отсчета по нониусу, '	10
Допуск плоскостности и прямолинейности измерительных поверхностей угломеров, мм, не более - основания - линейки с нониусом	0,003 0,004
Допуск параллельности измерительных поверхностей линейки с нониусом, мм, не более	0,008
Ширина штрихов шкал основания и нониуса, мм	от 0,08 до 0,20
Разница отдельных штрихов по ширине для одной шкалы, мм, не более	0,05
Расстояние между штрихами шкал, мм, не менее	1
Расстояние от верхней кромки края нониуса до поверхности шкалы основания, мм, не более	0,22
Шкала нониуса должна перекрывать шкалу основания не менее чем на, мм	0,5
Параметр шероховатости измерительных поверхностей Rа по ГОСТ 2789-73, мкм, не более	0,2

Таблица 2 - Основные технические характеристики

Наименование параметра	Значение
Габаритные размеры (длина хширинахвысота), мм, не более	194x148x17
Масса, кг, не более	0,20
Средний срок службы угломера, лет, не менее	8
Условия эксплуатации: - температура окружающего воздуха,0 С - относительная влажность воздуха, %, не более	от + 15 до + 25 80

Знак утверждения типа

наносится на основание угломера методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Угломер	4УМ	1
Футляр	-	1
Руководство по эксплуатации	4УМ.000 РЭ	1

Поверка

осуществляется по документу 4УМ.000 РЭ, раздел 4 «Угломер с нониусом типа 4. Руководство по эксплуатации», утверждённому ФБУ «Кировский ЦСМ» 20 декабря 2017 г.

Основные средства поверки:

Меры угловые призматические МУ-1, МУ-2, регистрационный номер в Федеральном информационном фонде 485-64.

Плита поверочная 1-0-250*250 ГОСТ 10905-86, регистрационный номер в Федеральном информационном фонде 11605-00.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или руководство по эксплуатации.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к угломерам с нониусом типа 4

ГОСТ 5378-88 Угломеры с нониусом. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)

ИНН 4345446450

Адрес: 610020, г. Киров, ул. Карла Маркса, 18

Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)

Адрес: 610035, г. Киров, ул. Ивана Попова, 9

Телефон: (8332) 36-84-62; 36-84-19

Факс: (8332) 36-84-78

E-mail: suvor@kirovcsm.ru

Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«12» мая 2020 г.

---

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Угломеры маятниковые 3УРИ

Назначение средства измерений

Угломеры маятниковые 3УРИ предназначены для измерений углов режущих инструментов различных видов (3УРИ-М) и углов конструкции магистральных и технологических трубопроводов (3УРИ-Н).

Физическая величина - плоский угол (°).

Описание средства измерений

Принцип действия основан на работе маятника, жестко соединенного с осью, на которой установлена стрелка. Углы поворота отсчитываются с помощью стрелки по круговой шкале.

К корпусу угломера неподвижно крепится контрольная линейка, измерительная поверхность которой в процессе измерения приводится в соприкосновение с измеряемой поверхностью режущего инструмента или трубопровода.

Угломер имеет тормозное устройство для фиксации положения маятника и стрелки, а их освобождение производится нажатием кнопки тормозного устройства, расположенной в верхней части угломера.

Число модификаций - 2 (3УРИ-М и 3УРИ-Н), которые отличаются друг от друга формой и материалом измерительной поверхности контрольной линейки

Угломеры маятниковые выпускаются под товарным знаком ы.

Общий вид средства измерений представлен на рисунках 1 и 2.

Рисунок 1 - Общий вид угломера маятникового 3УРИ-М

Рисунок 2 - Общий вид угломера маятникового 3УРИ-Н

Пломбирование угломеров маятниковых 3УРИ не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение для угломера типа
	3УРИ-М	3УРИ-Н
Диапазон измерений, °	от 0 до 360
Цена деления шкалы, °	1
Пределы допускаемой погрешности, °	±1
Размах показаний, не более, '	30
Усилие торможения на кнопке, Н	от 2 до 4
Параметр шероховатости измерительной поверхности линейки контрольной (Иа), мкм, не более	0,16	0,4
Параметр шероховатости измерительных поверхностей, прилегающих к измерительной поверхности линейки контрольной (На), мкм, не более	0,63	-
Допуск прямолинейности измерительной поверхности контрольной линейки на всей её длине, мм	0,005	0,02
Расстояния между концом стрелки и циферблатом, мм, не более	0,5
Отклонение стрелки от нулевой отметки шкалы,', не более	30

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение для угломеров типа
	3УРИ-М	3УРИ-Н
Материал измерительной поверхности контрольной линейки	сталь, не менее 59 HRC	твердый сплав
Габаритные размеры (диаметр х ширинах высота), мм, не более	100x20x95
Масса, кг, не более	0,20
Средний срок службы, лет, не менее	5
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более	от +10 до +35 80	от -20 до +35 80

Знак утверждения типа

наносят на шкалу угломера методом офсетной печати и на титульный лист эксплуатационного документа - типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Угломер маятниковый	3УРИ-М, 3УРИ-Н	1
Футляр	-	1
Руководство по эксплуатации	3УРИ.000 РЭ	1

Поверка

осуществляется по документу 3УРИ.000 РЭ «Угломер маятниковый 3УРИ. Руководство по эксплуатации», раздел 5 «Методика поверки», утверждённому ФБУ «Кировский ЦСМ» 01 сентября 2017 г.

Основные средства поверки:

Меры угловые призматические МУ-1, МУ-2, регистрационный номер в Федеральном информационном фонде 485-64.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к угломерам маятниковым 3УРИ

ТУ 26.51.33-008-02952377-2017 Угломер маятниковый 3УРИ. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)

ИНН 4345446450

Адрес: 610020, г. Киров, ул. Карла Маркса, 18

Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)

Адрес: 610035, г. Киров, ул. Ивана Попова, 9

Телефон: (8332) 36-84-62; (8332) 36-84-19

Факс: (8332) 36-84-78

E-mail: vna@kirovcsm.ru

Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.

Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«12» мая 2020 г.

---

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 885

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Штангенрейсмасы ШР, ШРК

Назначение средства измерений

Штангенрейсмасы ШР, ШРК предназначены для измерений линейных размеров и разметки.

Физическая величина - длина.

Описание средства измерений

Принцип действия основан на определении положения измерительной рамки, перемещающейся вдоль штанги со штриховой шкалой. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса (или делениями круговой шкалы), расположенного на рамке штангенрейсмаса.

Выпускаются двух типов, отличающихся отсчетным устройством:

ШР - с отсчетом по нониусу;

ШРК - с отсчетным устройством с круговой шкалой.

Штангенрейсмасы состоят из оснований, в которых закреплены штанги: с миллиметровой шкалой - для ШР; с рейкой, имеющей шкалу - для ШРК. По штангам перемещаются рамки: с нониусом - для ШР; с отсчётным устройством - для ШРК. Рамки штангенрейсмасов имеют микрометрическую подачу для точной установки на размер. Рамка и микрометрическая подача штангенрейсмасов снабжены стопорными винтами. На рамках штангенрейсмасов устанавливаются разметочная или измерительная ножки, которые фиксируются в требуемом положении стопорными винтами. Стрелка отсчётного устройства устанавливается на нуль поворотом ободка.

Штангенрейсмасы выпускаются в следующих модификациях:

ШР - ШР 250, ШР 400, ШР 630, ШР 1000, ШР 1600, ШР 2500, отличающиеся друг от друга диапазонами измерений, нормируемой погрешностью, габаритными размерами и массой; ШРК - ШРК 250.

Штангенрейсмасы выпускаются под товарным знаком ы

Общий вид средства измерений представлен на рисунке 1.

Рисунок 1 - Общий вид штангенрейсмаса ШР, ШРК

Пломбирование штангенрейсмасов не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Метрологические характеристики указаны в таблицах 1, 2, 3.

Таблица 1 - Диапазон измерений, значение отсчета по нониусу, цена деления круговой шкалы отсчетного устройства

Модификация	Диапазон измерений, мм	Значение отсчета по нониусу, мм	Цена деления круговой шкалы отсчетного устройства, мм
ШР 250	от 0 до 250	0,05	-
ШР 400	от 40 до 400
ШР 630	от 60 до 630	0,05; 0,10
ШР 1000	от 100 до 1000
ШР 1600	от 600 до 1600	0,10
ШР 2500	от 1500 до 2500
ШРК 250	от 0 до 250	-	0,05

Таблица 2 - Расстояние от края нониуса до поверхности шкалы штанги штангенрейсмасов типа ШР, параметр шероховатости измерительных поверхностей, отклонение действительного размера «g» измерительной ножки от намаркированного, ширина ребра верхней измерительной поверхности измерительной ножки, ширина стрелки штангенрейсмаса ШРК, расстояние между концом стрелки и циферблатом штангенрейсмасов типа ШРК, отклонение от параллельности измерительной плоскости ножек относительно основания штангенрейсмасов

Наименование характеристики	Значение
Расстояние от края нониуса до поверхности шкалы штанги штангенрейсмасов типа ШР, мм, не более	0,25
Параметр шероховатости измерительных поверхностей
штангенрейсмасов при значении отсчета по нониусу или цене деления шкалы не более 0,05 мм по ГОСТ 2789-73, Rа, мкм, не более:
- измерительной ножки	0,16
- разметочной ножки и основания	0,32

Параметр шероховатости измерительных поверхностей штангенрейсмасов при значении отсчета по нониусу 0,1 мм по ГОСТ 2789-73, Rа, мкм, не более: - измерительной и разметочной ножки - основания	0,32 0,63
Отклонение действительного размера «g» измерительной ножки от намаркированного, мм, не более	±0,02
Ширина ребра верхней измерительной поверхности измерительной ножки, мм, не более: - штангенрейсмасы с диапазоном измерения от 0 до 250 мм	0,5
- штангенрейсмасы с другими диапазонами измерений	0,2
Ширина стрелки штангенрейсмаса ШРК, мм	от 0,15 до 0,20
Расстояние между концом стрелки и циферблатом штангенрейсмасов типа ШРК, мм, не более	0,7
Отклонение от параллельности измерительной плоскости ножек относительно основания штангенрейсмасов, мм, не более: - штангенрейсмасы со значением отсчета по нониусу 0,05 мм и цене деления шкалы 0,02 мм и 0,05 мм	0,010
- штангенрейсмасы со значением отсчета по нониусу 0,1 мм	0,015

Таблица 3 - Пределы допускаемой абсолютной погрешности как при незатянутом, так и при затянутом зажиме рамки, при температуре окружающей среды (20±10) °С

Измеряемая длина, мм	Пределы допускаемой абсолютной погрешности штангенрейсмасов, мм
	с ценой деления круговой шкалы отсчетного устройства	со значением отсчета по нониусу
	0,05	0,05	0,10
от 0 до 400 включ.	±0,05	±0,05	±0,05
Св. 400 до 630 включ.	-		±0,10
Св. 630 до 1000 включ.		±0,10
Св. 1000 до 1600 включ.		-	±0,15
Св. 1600 до 2500			±0,20

Таблица 4 - Основные технические характеристики

Модификация	Допуск параллельности верхней и нижней измерительных поверхностей измерительных ножек, мм	Допуск прямолинейности измерительных поверхностей разметочной и измерительной ножек, мм	Габаритные размеры (длинахширинах высота), мм, не более	Масса, кг, не более	Средний срок службы, лет, не менее
ШР 250	0,006	0,004	160х70х375	1,8	5
ШР 400			275x120x531	5,3
ШР 630			275x120x761	5,7
ШР 630	0,01
ШР 1000			320x155x1169	13,0
ШР 1600			425x200x1770	32,0
ШР 2500			460x200x2670	44,0
ШРК 250	0,006		160x70x375	1,6

Таблица 5 - Условия эксплуатации

Наименование характеристики	Значение
Температура окружающего воздуха, °С	от +10 до +40
Относительная влажность воздуха при температуре 25 °С, %, не более	80

Знак утверждения типа

наносится на рамку штангенрейсмаса методом лазерной гравировки или методом наклейки этикетки, на титульный лист эксплуатационного документа - типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Штангенрейсмас	ШР, ШРК	1
Ножка измерительная	-	1
Ножка разметочная	-	1
Державка	-	1
Футляр	-	1
Руководство по эксплуатации	ШР.000 РЭ, ШРК 250.000 РЭ	1

Поверка осуществляется по МИ 2190-92 «Штангенрейсмасы. Методика поверки».

Основные средства поверки:

Меры длины концевые плоскопараллельные. Наборы № 8, 9, 22 классов точности 2, 3 с номинальным значением длины до 1000 мм, регистрационный номер в Федеральном информационном фонде 21163-11.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

Нормативные документы, устанавливающие требования к штангенрейсмасам ШР, ШРК

ГОСТ 164-90 Штангенрейсмасы. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение «КировИнструмент» (ООО «НПО «КировИнструмент»)

ИНН 4345446450

Адрес: 610020, г. Киров, ул. Карла Маркса, 18

Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)

Адрес: 610035, г. Киров, ул. Ивана Попова, 9

Телефон: (8332) 36-84-62, 36-84-19

Факс: (8332) 36-84-78

E-mail: suvor@kirovcsm.ru

Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.

Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«12» мая 2020 г.

---
