ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы МедОзон 254/5
Назначение средства измеренийГазоанализаторы МедОзон 254/5 предназначены для измерений массовой концентрации озона в воздушных и кислородных смесях.
Описание средства измеренийПринцип действия газоанализатора МедОзон 254/5 (далее - газоанализатор) основан на фотометрическом определении содержания озона по собственной полосе поглощения с максимумом на Х=253,7 нм. Газоанализатор представляет собой однолучевой фотометр, в котором функцию второго канала выполняет источник опорного сигнала.
Газоанализатор является автоматическим стационарным прибором, режим работы -циклический. Конструктивно выполнен в одном блоке.
Газоанализатор выпускается в модификациях: МедОзон 254/5а, МедОзон 254/56, МедОзон 254/5в, которые отличаются диапазоном измерений массовой концентрации озона.
Общий вид средства измерений, схема пломбирования и от несанкционированного доступа, обозначение нанесения знака поверки представлены на рисунке 1.

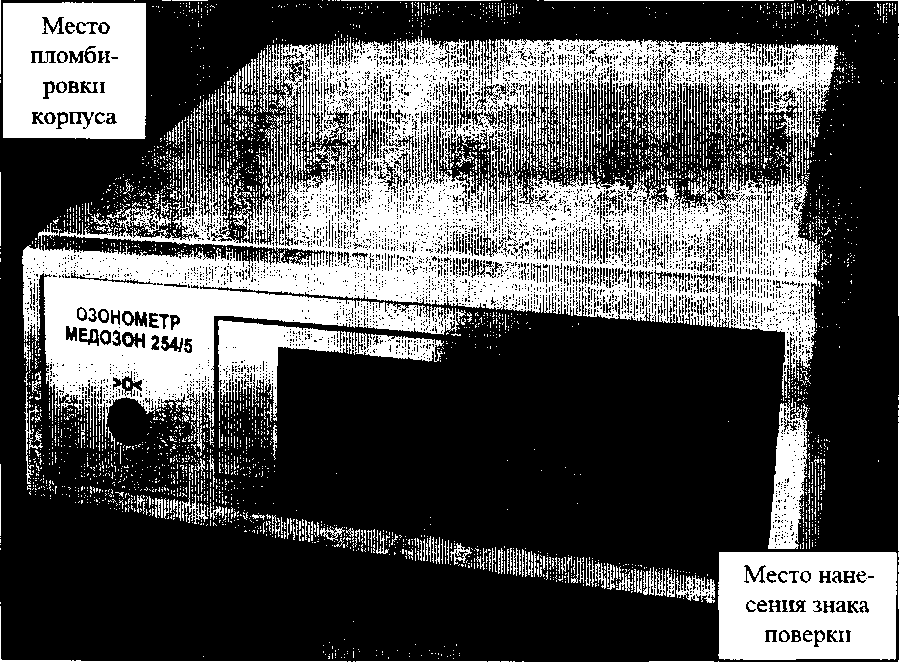

а) настольное исполнение

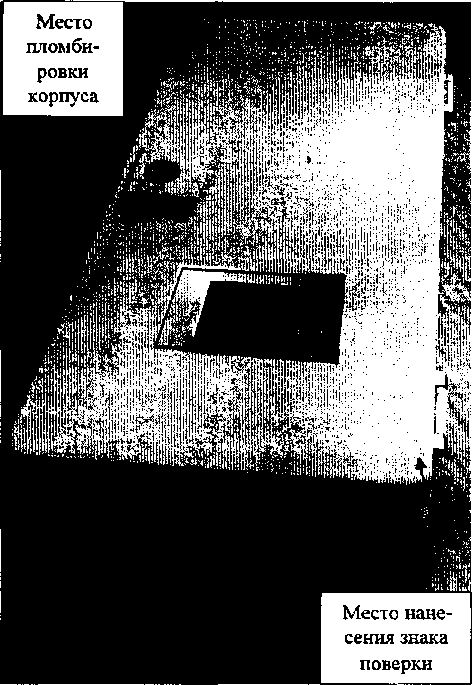

б) настенное исполнение
Рисунок 1 - Общий вид газоанализатора МедОзон 254/5
Программное обеспечениеГазоанализатор имеет встроенное программное обеспечение (ПО), которое осуществляет следующие функции:
-расчет массовой концентрации озона,
-отображение результатов измерений на дисплее,
-передача результатов измерений по интерфейсу связи с ПК,
-контроль целостности программных кодов ПО, настроечных и калибровочных констант,
-контроль общих неисправностей (связь, конфигурация),
-контроль архивации измерений,
-контроль внешней связи (RS-485).
Уровень защиты встроенного ПО от преднамеренных или непреднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Photo 2009.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1.176 |
|
Цифровой идентификатор ПО |
c46c47fe |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
Таблица 2 - Основные метрологические характеристики
|
Модификация |
Диапазон измерений массовой концентрации озона, г/м3 |
Пределы допускаемой основной относительной погрешности, % |
|
МедОзон 254/5а |
от 2,0 до 8,0 включ. св. 8,0 до 10,0 включ. св. 10,0 до 150,0 |
±15 ±10 ±15 |
|
МедОзон 254/56 |
от 0,5 до 3,0 включ. св, 3,0 до 25,0 включ. св. 25,0 до 30,0 включ. |
±20 ±10 ±20 |
|
МедОзон 254/5в |
от 0,1 до 0,5 включ. св. 0,5 до 7,0 включ. св. 7,0 до 10,0 включ. |
±20 ±10 ±20 |
Таблица 3,- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная цена единицы наименьшего разряда на индикаторе газоанализаторов, г/м3 - при содержании до 9,99 |
0,01 |
|
- при содержании до 99 |
0,1 |
|
- при содержании свыше 100 |
1,0 |
|
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности |
0,5 |
|
Предел допускаемого изменения выходного сигнала за 6 часов непрерывной работы, в долях от предела допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха от номинального значения температуры 20 °C в пределах рабочих условий на каждые 10 °C, в долях от предела допускаемой основной погрешности |
±0,3 |
|
Пределы допускаемой дополнительной погрешности от влияния неизмеряемых компонентов, перечень и содержание в воздухе которых указан в Руководстве по эксплуатации на газоанализаторы, и содержание которых <0,5 ПДК по ГОСТ 12.1.005 - 88 или ГН 2.1.6.1338, в долях от предела допускаемой основной погрешности |
±0,2 |
|
Нормальные условия измерений -температура окружающей среды, °C |
от +18 до +22 |
|
-относительная влажность, % |
от 55 до 65 |
|
-атмосферное давление, кПа |
101,3+0,5 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Время одного цикла измерений, с |
0,1 |
|
Время прогрева, мин, не более |
10 |
|
Параметры электрического питания:
|
18±6 220+22 50±1 |
Продолжение таблицы 4
|
1 |
2 |
|
Масса, кг, не более |
1 |
|
Габаритные размеры газоанализатора, мм, не более: а) настольный вариант | |
|
-длина |
230 |
|
-ширина |
200 |
|
-высота |
80 |
|
б) настенный вариант | |
|
-длина |
300 |
|
-ширина |
150 |
|
-высота |
120 |
|
Потребляемая мощность, В А, не более |
5 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от +10 до +35 |
|
- относительная влажность, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Объемный расход газовой смеси на входе газоанализатора, дм3/мин, не более |
1,5 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
15000 |
наносится на титульный лист руководства по эксплуатации (типографским методом) и на специальную табличку на задней панели газоанализатора (методом шелкографии или типографским методом).
Комплектность средства измерений
|
Таблица 5 - Комплектность газоанализатора | ||
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
- |
1 шт. |
|
Блок питания |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП-242-936-2015 |
1 экз. |
осуществляется по документу МП-242-936-2015 «Газоанализаторы МедОзон 254/5. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 11 мая 2015г.
Основные средства поверки:
-спектрофотометр СФ-46, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 2958-84,
-генератор озона ОЗОН-М50, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19166-00.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на газоанализатор, как показано на рисунке 1.
Сведения о методиках (методах) измеренийприведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к газоанализаторам МедОзон 254/5ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ТУ 1470-005-11441871-09 с Изменениями №1 Газоанализаторы МедОзон 254/5. Технические условия
ИзготовительОбщество с ограниченной ответственностью фирма «Медозон» (ООО фирма «Медозон»)
ИНН 7728038316
Адрес: 117647, г. Москва, ул. Профсоюзная, 113-3-425
Телефон: (495) 420-56-30
Факс: (495) 663-73-50
Испытательный центрГосударственный центр испытаний средств измерений федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
