ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы автоматизированного учета «Ресурс»

Системы автоматизированного учета «Ресурс» (далее - системы) предназначены для измерений значений объёма холодной и горячей воды, природного газа, активной и реактивной электрической энергии, тепловой энергии теплоносителя.

Принцип действия систем заключается в измерении в реальном времени потребления энергоресурсов, преобразовании измеренных значений в цифровой код, последующей передаче, обработке и отображении измерительной информации на автоматизированном рабочем месте (АРМ) оператора.

Измерительные каналы (ИК) систем состоят из:

• - нижнего уровня, включающего в себя приборы учета (ПУ), осуществляющие преобразование измеряемых величин в импульсные или цифровые сигналы;

• - среднего уровня, включающего в себя средства сбора и передачи данных;

• - верхнего уровня, включающего в себя средства обработки, хранения и отображения измерительной информации.

Номенклатура измеряемых параметров, количество ИК, а также состав нижнего и среднего уровня систем определяются конкретным проектом.

В состав нижнего уровня входят ПУ из следующего списка:

ИК объёма холодной и горячей воды

• - счетчики холодной и горячей воды крыльчатые типа СВК (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. №) 13869-13) с встроенным адресным проводным регистратором импульсов С2000-АСР1, счетчики холодной воды СХВ и горячей воды СГВ (рег. № 16078-13) с встроенным адресным радиоканальным регистратором импульсов С2000Р-АСР1, преобразователи расхода электромагнитные ПРЭМ (рег. № 76327-19), расходомеры-счетчики ультразвуковые ВЗЛЕТ МР (рег. № 28363-14), US800 (рег. № 21142-11), счетчики-расходомеры воды Ультраучет (рег. № 73034-18), оснащенные цифровым выходом;

• - счетчики горячей и холодной воды крыльчатые по ГОСТ 50601-93 и турбинные по ГОСТ 14167-83, оснащенные импульсным выходом;

ИК объема природного газа

• - счетчики газа СГБМ-1,6 (рег. № 27702-11), СГ-1 вариант 12 (рег. № 52178-12), DC (рег. № 32081-12), Гранд (рег. № 46503-11), Гранд-SPI (рег. № 56433-14), Гранд ТК(М) (рег. № 61928-15), BK-G1,6; BK-G2,5; BK-G4 (рег. № 20272-00), ВКГ-2 (рег. № 76565-19), оснащенные импульсным выходом;

ИК количества тепловой энергии и объема теплоносителя

- теплосчетчики С600 Байкал (рег. № 75626-19), КАРАТ-Компакт (рег. № 28112-14), КАРАТ-Компакт 2 (рег. № 65137-16), СТЭ21 "БЕРИЛЛ" (рег. № 58256-14), СТЭ 31 «БЕРИЛЛ» (рег. № 71812-18), ТЭМ-104 (рег. № 58852-14), ПУЛЬС СТУ (рег. № 59326-14), Sonometer 500 (рег. № 58003-14), WESER Heat Meter (рег. № 63093-16), ELF-M (рег. № 62502-15), Теплоучет-1 (рег. № 61496-15), SonoSelect 10, SonoSafe 10 (рег. № 63444-16), ProEXPERT (рег. № 64443-16), HITERM (рег. № 65853-16), ТеРосс-ТМ (рег. № 32125-15), ЭКО НОМ СТУ (рег. № 75903-19), СТЭУ 41 БЕРИЛЛ (рег. № 76456-19), Sanline (рег. № 66855-17), ВКТ-4М (рег. № 20017-00), ВКТ-7М (рег. № 75057-19), ВКТ-9 (рег. № 76832-19), ВЗЛЕТ ТСРВ (рег. № 74739-19), ТВ7 (рег. № 67815-17), СПТ 941 (рег. № 17687-98), ТМК-Н (рег. № 27635-14), ВЗЛЕТ ТСР-М (рег. № 74420-19), SANEXT (рег. № 71374-18), ТСУ (рег. № 76972-19), Minocal Combi (рег. № 32939-06), Sensonic II (рег. № 45534-10), оснащенные цифровым выходом;

- теплосчетчики по ГОСТ Р 51649-2014 (ГОСТ Р ЕН 1434-1-2011), оснащенные импульсным выходом;

ИК активной и реактивной электрической энергии

- счетчики статические (электронные) активной электрической энергии класса точности 1 или 2 по ГОСТ 31819.21-2012 (ГОСТ Р 52322-2005) или класса точности 0,2S или 0,5S по ГОСТ 31819.22-2012 (ГОСТ Р 52323-2005), реактивной электрической энергии класса точности 1 или 2 по ГОСТ 31819.23-2012 (ГОСТ Р 52425-2005): трехфазные ЛЕ-3 (рег. № 71336-18), НЕВА МТ 3 (рег. № 64506-16), СТЭ561 (рег. № 27328-09), Меркурий 230 (рег. № 23345-07), Меркурий 236 (рег. № 47560-11), СЕ301 (рег. № 34048-08), CE307 (рег. № 66691-17), CE308 (рег. № 59520-14), CE303 (рег. № 33446-08), CE304 (рег. № 31424-07), ВЕКТОР-3 (рег. № 34194-14), однофазные ЛЕ (рег. № 33818-12), Берегун (рег. № 37156-08), КАСКАД-11 (рег. № 75517-19), CE208 (рег. № 55454-13), МИРТЕК-1-РУ (рег. № 53474-13), Меркурий 203.2Т (рег. № 55299-13), Меркурий 206 (рег. № 46746-11), Меркурий 201.8TLO (рег. № 64606-16), СОЭ-55 (рег. № 28267-13), СОЭ-5 (рег. № 18731-03), CE201 (рег. № 34829-13), CE102 (рег. № 33820-07), CE102M (рег. № 46788-11), НЕВА МТ 1 (рег. № 61544-15), Милур-104 (рег. № 51369-12), Меркурий 204, 208, 234, 238 (рег. № 75755-19), ЦЭ6850 (рег. № 20176-06), ПСЧ-4ТМ.05МНТ (рег. № 76415-19), ИНТЕГРА 101 (рег. № 60924-15), ИНТЕГРА 301 (рег. № 69710-17), Меркурий 200 (рег. № 24410-18), СЭБ-1 (рег. № 13453-98), СЭБ-2 (рег. № 14287-94), оснащенные цифровым выходом;

- счетчики статические (электронные) активной электрической энергии класса точности 1 или 2 по ГОСТ 31819.21-2012 (ГОСТ Р 52322-2005), или класса точности 0,5S по ГОСТ Р 52323-2005: трехфазные Меркурий 230АМ (рег. № 25617-07), ЦЭ6803В (рег. № 12673-13), однофазные СОЭ-04 (рег. № 46382-11), СТЭ-01 (рег. № 46381-11), Меркурий 201 (рег. № 24411-12), Меркурий 202 (рег. № 26593-18), оснащенные импульсным выходом.

В состав среднего уровня входят средства сбора и передачи данных из следующего списка:

- адресные проводные регистраторы импульсов С2000-АСР2 и С2000-АСР8, осуществляющие прием соответственно до 2-х и 8-ми импульсных сигналов от ПУ, преобразование измерительной информации в цифровой код и передачу данных в контроллеры С2000-КДЛ по двухпроводной линии связи (ДПЛС);

- адресные радиоканальные регистраторы импульсов С2000Р-АСР2, осуществляющие прием до 2-х импульсных сигналов от ПУ, преобразование измерительной информации в цифровой код и передачу данных в адресные радиорасширители С2000Р-АРР32 по радиоканалу в диапазонах частот от 868,0 до 868,2 МГц и от 868,7 до 869,2 МГц;

- адресные радиорасширители С2000Р-АРР32, осуществляющие прием по радиоканалу измерительной информации (до 32-х каналов) от регистраторов С2000Р-АСР2 и С2000Р-АСР1, встроенных в ПУ СХВ и СГВ, и последующую передачу данных в контроллеры С2000-КДЛ по ДПЛС;

• - устройства учёта расхода Ресурс-GSM, осуществляющие прием до 4-х импульсных сигналов, а также до 10-ти цифровых сигналов по интерфейсу RS-485 от ПУ, преобразование в цифровой код измерительной информации от ПУ с импульсными выходами, управление внешними устройствами посредством 2-х релейных выходов, передачу данных в цифровом формате на верхний уровень системы посредством GSM;

• - контроллеры ДПЛС С2000-КДЛ, осуществляющие прием по ДПЛС измерительной информации от регистраторов С2000-АСР2, С2000-АСР8 и С2000-АСР1, встроенных в ПУ СВК, последующее хранение и передачу данных в устройства М3000-УСПД или на верхний уровень системы по интерфейсу RS-485;

• - устройства сбора и передачи данных (УСПД) М3000-УСПД, осуществляющие прием измерительной информации по интерфейсу RS-485 от контроллеров С2000-КДЛ и ПУ с цифровым выходом, последующую обработку, хранение и передачу данных на верхний уровень системы по сети Ethernet;

• - дополнительные устройства, обеспечивающие усиление и согласование сигнала при передаче цифровой информации в сети (такие, как С2000-ПИ, С2000-РПИ, БРИЗ), преобразователи интерфейса (такие как С2000-ПИ - RS-485 в RS-232; C2000-Ethernet -RS-485 в Ethernet; C2000-USB - RS-485 в USB), а также блоки питания с входным напряжением 220 В частотой (50 ± 1) Гц и выходным напряжением 12 В или 24 В.

На верхнем уровне используется АРМ оператора, представляющее собой персональный компьютер типа IBM PC с установленным программным обеспечением (ПО) АРМ «Ресурс». Измерительная информация поступает на сервер сбора данных АРМ «Ресурс» от устройства М3000-УСПД, либо напрямую от контроллеров С2000-КДЛ через преобразователи интерфейсов С2000-ПИ, C2000-Ethernet, C2000-USB.

Системы реализуют следующие функции:

• - измерения в реальном времени потребления энергоресурсов, сведение баланса поступления и потребления ресурсов на объекте;

• - автоматический опрос ПУ в соответствии с заданным расписанием и контроль линий связи с ПУ, закрепление ПУ за потребителями;

• - ведение базы данных на АРМ с возможностью формирования отчетных форм, протоколов, выгрузки данных в другие программы и системы;

• - обеспечение защиты информации о потреблении энергоресурсов от несанкционированного доступа.

Системы применяются на объектах промышленного и сельскохозяйственного назначения, жилой (ЖКХ) и коммерческой недвижимости.

дплс

Ethernet/Internet

Ресурс-GSM

АРМ «Ресурс»

Ethernet/Internet^

цифровые электросчетчики

или

счетчики воды СВК с С2000-АСР1

C2000-Ethernet

до 1,2 км

до 30 м

С2000-КДЛ

счетчики

C2000-USB

до 1,2 км

•zrn

до 30 м

Д°³⁰

импульсных счетчиков

Ethernet/ Internet

до 250 счётчиков

до 250 счётчиков

8 импульсных счётчиков

ДО 127 счётчиков Болид

2 импульсных счётчика

2 импульсных счётчика

ДО 10 счетчиков

Резервированный источник питания, 12В

цифровые теплосчетчики, в т. ч. С-600 «Байкал» (BOLID)

RS-485

до 1,2 км

воды СХВ/СГВ с С2000Р-АСР1

Удаленные рабочие места

ДПЛС до 700 м

RS-485 до 1,2 км

Суммарное количество ПУ на одно М3000-УСПД - до 1000 штук

RS-485 до 1,2 км

Резервированный источник питания, 24В

счетчики воды СВК с С2000-АСР1

(до 127 шт.)

С2000-КДЛ  |

С2000-КДЛ

(до 127 шт.)

С2000Р-АРР32

(до 4 шт.)

С2000Р-АСР2

(до 32 шт)

С2000-АСР8

(до 16 шт.)

М3000-УСПД

RS-485

RS-485

RS-485

RS-485

—J=

C2000-ACP2

(до 64 шт.)

i з i

цифровые электросчетчики

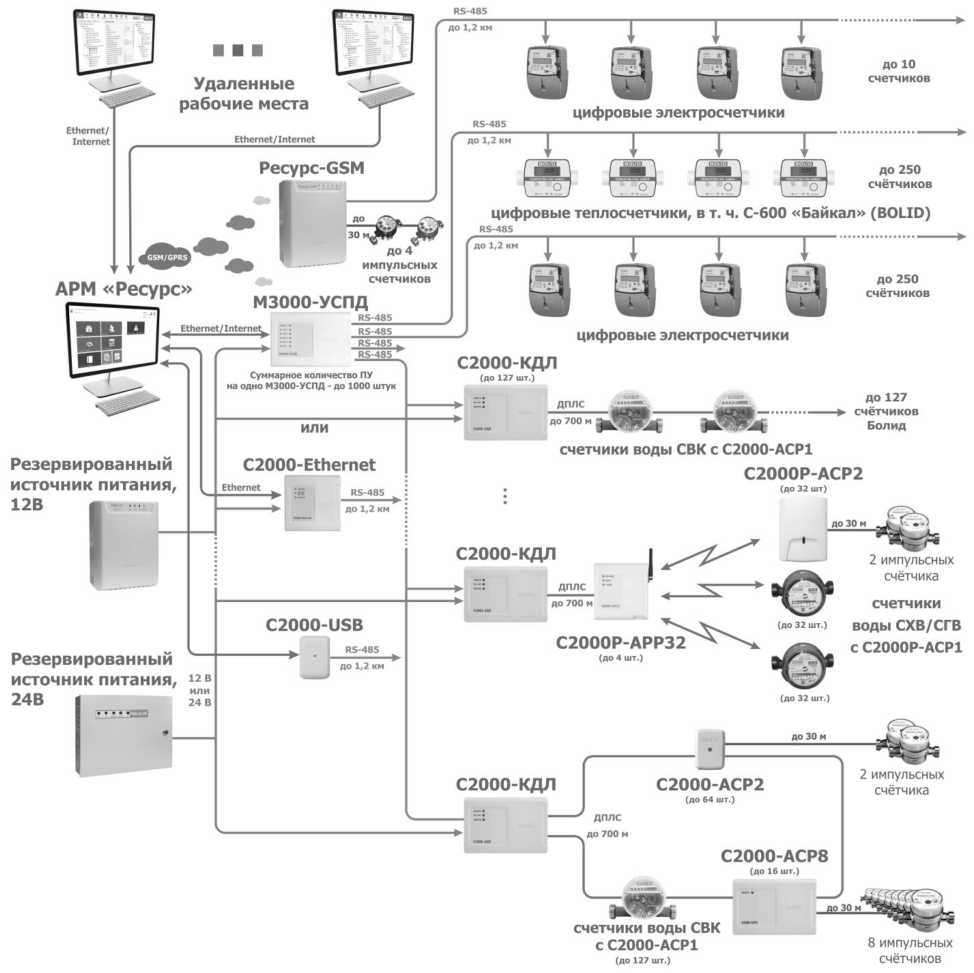

Рисунок 1 - Структурная схема систем автоматизированного учета «Ресурс»

Пломбирование систем не предусмотрено.

Нанесение знака поверки на системы не предусмотрено.

Заводской номер системы указывается в формуляре на систему.

Программное обеспечение систем состоит из встроенного ПО (ВПО) ПУ и ПО верхнего уровня АРМ «Ресурс».

Все метрологически значимые вычисления выполняются в ВПО ПУ. ВПО всех ПУ загружается в постоянную память приборов на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.

ПО АРМ «Ресурс» осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также обеспечивает считывание архивных значений с контроллеров ДПЛС С2000-КДЛ и устройств М3000-УСПД, ведение базы данных, выгрузку данных в другие программы и системы.

Защита ПО АРМ «Ресурс» от несанкционированного доступа обеспечивается следующими мерами:

- доступ к функциям конфигурирования базы данных защищён паролем администратора;

- доступ к базе данных защищен паролем на уровне СУБД.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.

Метрологические характеристики систем оцениваются с учетом влияния ПО всех компонентов, входящих в состав ИК.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО систем

Таблица 2 - Метрологические характеристики ИК систем

Продолжение таблицы 2

Примечания

• 1 В графе указаны максимальные нижняя и верхняя границы диапазона измерений расхода воды Dq указанными типами ПУ. Диапазон расхода конкретного ИК определяется по значению диаметра условного прохода и типу ПУ.

• 2 Dmax - значение емкости отсчетного устройства ПУ;

qmin, qt, qHOM и qmax - соответственно значения минимального, переходного, номинального и максимального расходов;

Ду - диаметр условного прохода;

1л и 2л - соответственно однолучевая и двухлучевая зондирования потока;

Зик - пределы допускаемой относительной погрешности измерительного канала системы; бик.пов.у - пределы допускаемой относительной погрешности ПУ, определенной на установке поверочной по эталонному расходомеру-счетчику;

бик.им.м - пределы допускаемой относительной погрешности ПУ, определенной имитационным методом;

v - скорость потока в диапазоне до 20 м/с;

Дви - вес одного импульса в единицах измерений физической величины:

Хизм - измеренное значение;

3g - пределы допускаемой относительной погрешности ПУ по каналу измерения расхода (с учетом метрологических характеристик встроенного или внешнего счетчика расхода и погрешности вычисления расхода);

Дгн - наименьший предел измерений разности температур теплоносителя ПУ;

Дг - измеренное ПУ значение разницы температур теплоносителя;

Gb - верхний предел измерений расхода теплоносителя ПУ;

G - измеренное ПУ значение расхода теплоносителя;

Здг - пределы допускаемой относительной погрешности ПУ по каналу измерения разности температур (с учетом метрологических характеристик ТС и погрешности вычисления разности температур);

Звч - пределы допускаемой относительной погрешности вычислений тепловой энергии в ПУ;

Звр - пределы допускаемой относительной погрешности измерения текущего времени в

ПУ;

ТС - термопреобразователь сопротивления;

НСХ - номинальная статистическая характеристика;

МХ - метрологические характеристики;

ТН - трансформатор напряжения, ТТ - трансформатор тока.

• 3 Зик активной Pi и реактивной Qi электрической энергии вычисляются по формуле: где З_тт - предел допускаемой относительной погрешности ТТ по ГОСТ 7746-2001 при значении I в диапазоне от 0,05^1ном до 1,2-1ном, для которого производится расчет Зик;



  n



3_ТН - предел допускаемой относительной погрешности ТН по ГОСТ 1983-2001 при значении U в диапазоне от 0,02^ином до 1,2-ином, для которого производится расчет Зик;

Продолжение таблицы 2

6л.с - наибольшее (по модулю) значение относительной погрешности, обусловленной падением напряжения в проводной линии связи между ТН и ПУ;

6© - погрешность трансформаторной схемы подключения за счет угловых погрешностей ТТ и ТН:

5₀ = 0,029^ 1(0тт²+©тн²)^ — (для Pi), <5₀ = 0,029- 1(0тт²+0тн²)-т=т (для Qi),

\                   ' cos<p                                    ^v                ' V1-cos²9

©ТТ - предел допускаемой угловой погрешности ТТ (в минутах) по ГОСТ 7746-2001 при значении I в диапазоне от 0,05^1ном до 1,2-1ном, для которого производится расчет 6ик;

0тн - предел допускаемой угловой погрешности ТН (в минутах) по ГОСТ 1983-2001 при значении U в диапазоне от 0,02^ином до 1,2-ином, для которого производится расчет 6ик; cosф - значение косинуса угла ф между током и напряжением;

6со - пределы допускаемой основной относительной погрешности счетчика при измерении активной или реактивной электрической энергии;

6с.к - пределы допускаемой дополнительной относительной погрешности счетчика от k-й влияющей величины при измерении активной или реактивной электрической энергии.

• 4 МХ указанных ПУ должны соответствовать МХ, указанным в 5-м столбце таблицы. МХ ТТ и ТН в ИК активной и реактивной электрической энергии должны соответствовать ГОСТ 7746-2001 и ГОСТ 1983-2001.

Таблица 3 - Основные метрологические и технические характеристики регистраторов

С2000-АСР2 и С2000-АСР8

Таблица 4 - Основные метрологические и технические характеристики регистраторов

С2000Р-АСР1 и С2000Р-АСР2

Таблица 5 - Основные технические характеристики регистраторов С2000-АСР1

Таблица 6 - Основные технические характеристики устройств «Ресурс-GSM»

Продолжение таблицы 6

Таблица 7 - Основные технические характеристики контроллеров ДПЛС С2000-КДЛ

Таблица 8 - Основные технические характеристики УСПД «М3000-УСЦД»

Таблица 9 - Основные технические характеристики дополнительных устройств и АРМ

наносится печатным способом на титульный лист документа АЦДР.424145.003 РЭ «Система автоматизированного учета «Ресурс». Руководство по эксплуатации».

Таблица 10 - Комплектность систем

приведены в разделе 9 документа АЦДР.424145.003 РЭ «Система автоматизированного учета «Ресурс». Руководство по эксплуатации».

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»

АЦДР.424145.003 ТУ «Системы автоматизированного учёта «Ресурс». Технические условия»

ЗАО НВП «Болид»

ИНН: 5018000402

Адрес:141070, г. Королев Московской обл., ул. Пионерская, д. 4

Тел./факс +7 (495) 775-71-55

e-mail: info@bolid.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, Россия, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: http://www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств

измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2612

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры электромагнитные СИМАГ 12

Расходомеры электромагнитные СИМАГ 12 предназначены для измерения объёмного расхода и объёма электропроводящих жидкостей, а также для использования в составе других средств измерения, в том числе приборов и систем учета тепловой энергии, АСУ ТП и в измерительных системах.

Принцип действия расходомеров электромагнитных СИМАГ 12 основан на законе электромагнитной индукции Фарадея, согласно которому в проводнике, движущемся в магнитном поле, возникает ЭДС. В первичном преобразователе расхода, устанавливаемом в трубопровод, с помощью встроенных катушек создается магнитное поле, роль движущегося проводника выполняет электропроводящая жидкость. Наводимая ЭДС снимается с измерительных электродов, контактирующих с жидкостью, и передаётся в конвертер. Напряжение на электродах пропорционально объёмному расходу жидкости.

Расходомеры изготавливаются в трех исполнениях: компактное, компактное для систем теплоучета и раздельное. В компактном исполнении первичный преобразователь и конвертер объединены в моноблок, в раздельном - первичный преобразователь и конвертер соединяются специализированным кабелем длиной до 50 м. Компактное исполнение для систем теплоучета отличается отсутствием ЖК-дисплея и размещением электроники в клеммной коробке первичного преобразователя. Применяемые конвертеры могут иметь до двух входов подключения датчиков давления с унифицированным выходом 4-20 мА и до двух входов термометров сопротивления.

Расходомеры электромагнитные СИМАГ 12 имеют пассивные аналоговые 4-20 мА и частотно-импульсные выходы (выход с ОК). Передача данных в систему верхнего уровня осуществляется по интерфейсу RS485 по протоколу Modbus ASCII или RTU.

Расходомеры имеют класс исполнения А, В, С, которые отличаются динамическим диапазоном и погрешностью измерений.

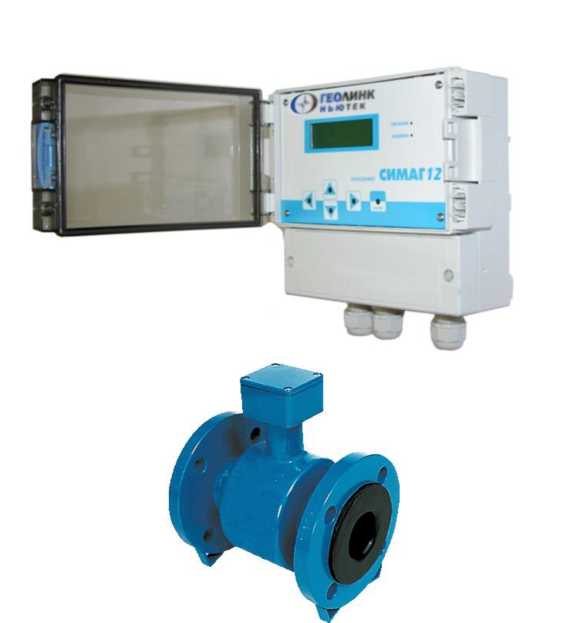

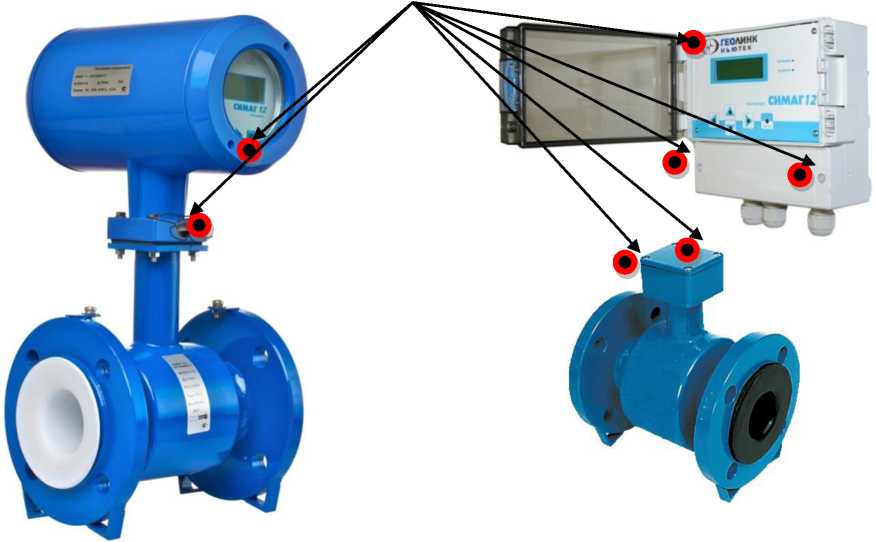

Общий вид расходомеров электромагнитных СИМАГ-12 представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

а)

'sлгеолинм (/А**""

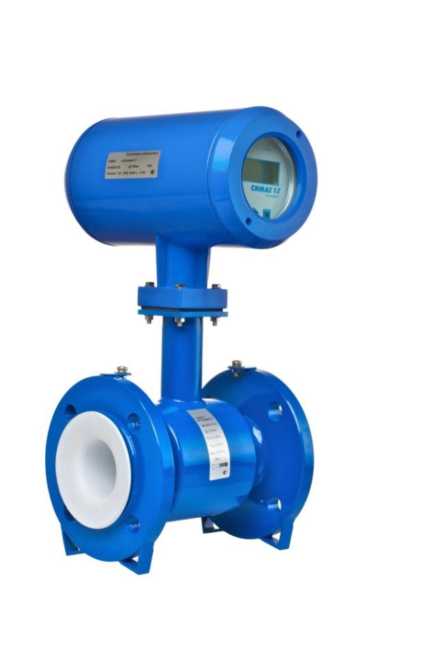

ис уно к 1 - Расходомеры электромагнитные СИМАГ 12: а) компактное исполнение, раздельное исполнение

а)

б)

Р ис уно к 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее ( при наличии ), а также преобразования её в виде нормированных сигналов (токовых и/или частотноимпульсных).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Технические и метрологические характеристики расходомеров электромагнитных СИМАГ 12 представлены в таблицах 2, 3, 4, 5, 6.

Таблица 2 - Основные метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Диапазон измерений объемного расхода жидкости, класс А

Примечание:

Qmin - минимальный расход Qt - переходной расход

Qhom - номинальный расход Qmax - перегрузочный расход

Таблица 5 - Диапазон измерений объемного расхода жидкости, класс В

Таблица 6 - Диапазон измерений объемного расхода жидкости, класс С

наносится на корпус конвертера и первичного преобразователя методом фотолитографии и титульный лист руководства по эксплуатации и паспорта типографским способом.

Таблица 7- Комплектность средства измерений

приведены в руководстве по эксплуатации в разделе 3 «Устройство и работа».

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

ПМЕК.407111.005 ТУ Расходомеры электромагнитные СИМАГ 12. Технические условия

Общество с ограниченной ответственностью «Геолинк Ньютек»

(ООО «Геолинк Ньютек»)

Адрес: Россия, 124365, г. Москва, ш. Варшавское, д. 37А, этаж 2, помещение V, комната № 1

ИНН 7710494607

Тел./факс: 8(495) 380-21-64

E-mail: newtech@geolink.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2612

Регистрационный № 76645-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики направления ветра ДВН-02

Датчики направления ветра ДВН-02 (далее - датчики ДВН-02) предназначены для автоматических измерений направления воздушного потока.

Принцип действия датчиков ДВН-02 основан на использовании зависимости между направлением воздушного потока и положением свободно ориентирующийся флюгарки. Ось флюгера соединена с переменным резистором, при повороте флюгера напряжение, снимаемое с переменного резистора токосъемником, изменяется прямо пропорционально углу поворота флюгера.

Конструктивно датчики ДВН-02 представляют собой компактный модуль, состоящий из флюгера, оси, основания и опорного подшипника. В основании размещены переменный резистор, контактная плата и токосъемник. На внешней стороне корпуса размещен винтовой разъем для подключения кабеля питания и связи.

Подключение кабеля питания и связи осуществляется к контактной плате через винтовое соединение.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Заводской номер наносится на корпус датчика в виде шильдика.

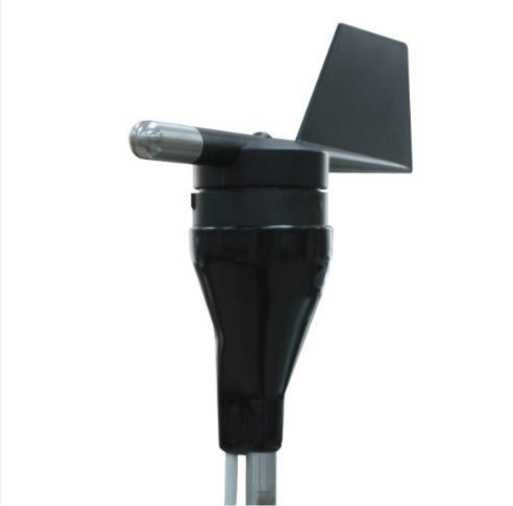

Общий вид датчиков ДВН-02 представлен на рисунке 1.

Пломбирование датчиков ДВН-02 от несанкционированного доступа не предусмотрено.

Рисунок 1 - Общий вид датчиков направления ветра ДВН-02

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским методом и на корпус датчиков направления ветра ДВН-02 в виде наклейки.

Таблица 3 - Комплектность датчиков направления ветра ДВН-02

приведены в разделе 2 руководства по эксплуатации «Датчики направления ветра ДВН-02».

Постановление Правительства РФ № 1847 от 16 ноября 2020 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии, мониторинга состояния и загрязнения окружающей среды»

Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26.11.2018 № 2482

Технические условия Датчик направления ветра ДВН-02 МРАШ.416136.002 ТУ Изготовитель

Акционерное общество «Минимакс-94» (АО «Минимакс-94»)

ИНН 7709047435

Адрес: 105064, Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а

Телефон: (495) 640-74-25

Факс: (495) 640-74-26

Web сайт: www.mm94.ru

E-mail: info@mm94.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2612

Регистрационный № 76743-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура спутниковой навигации Omnicomm АСН (Терминалы Omnicomm АСН)

Аппаратура спутниковой навигации Omnicomm АСН (Терминалы Omnicomm АСН) (далее - терминалы) предназначена для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения в системе координат WGS-84 и скорости.

Принцип действия терминалов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и ГНСС GPS на частоте L1.

П р и м е ч а н и е

Параметры сигналов ГНСС согласно интерфейсному контрольному документу «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.

Конструктивно терминалы состоят из моноблока, антенны Omnicomm ГНСС, антенны Omnicomm GSM/UMTS и кабелей (питания и интерфейсного). На задней панели терминалов расположены антенные разъемы (ГНСС и GSM), USB разъем, слот для сим-карты и два технологических разъема. На передней панели терминалов расположены индикаторы: питания, сигнала GSM, ГНСС и служебный индикатор.

Настройка терминалов и информационный обмен с ПЭВМ осуществляется с использованием программного обеспечения (ПО) «Omnicomm Configurator». Выдача потребителю измерительной информации осуществляется по протоколу разработчика с частотой одно измерение в 15 секунд.

На терминал знак поверки не наносится.

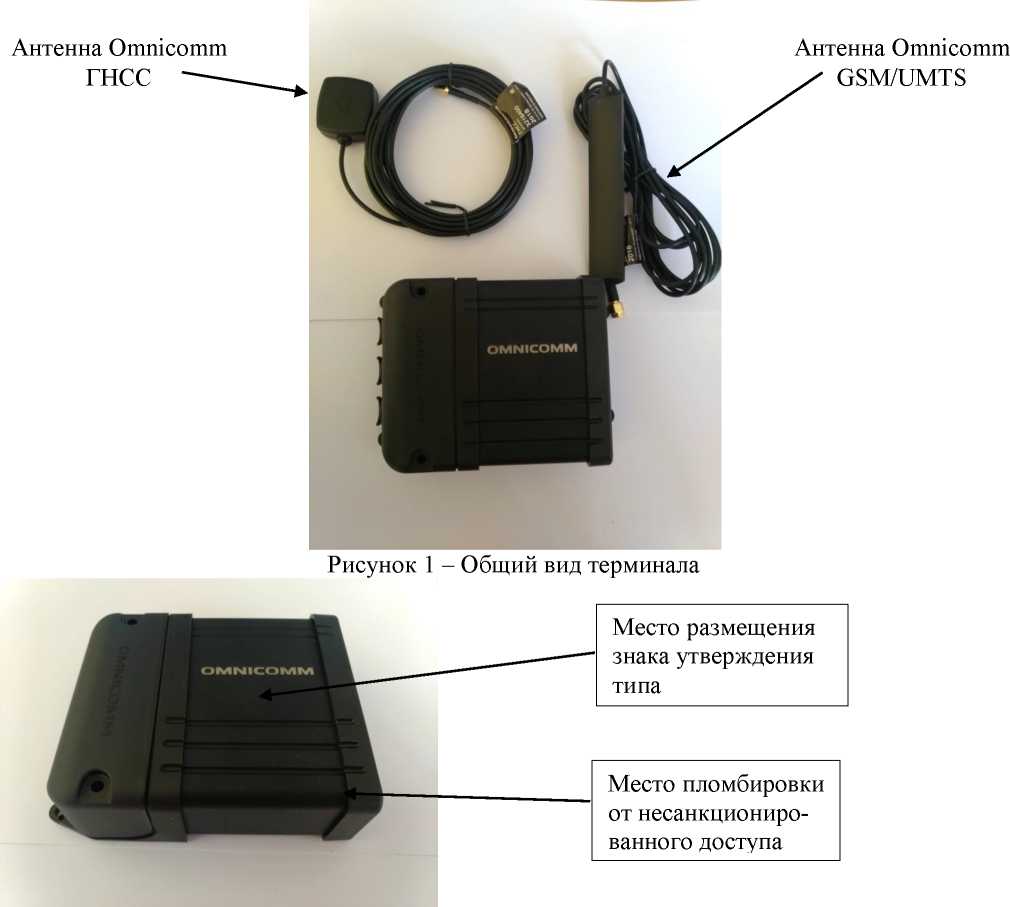

Общий вид терминалов представлен на рисунке 1. Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунке 2.

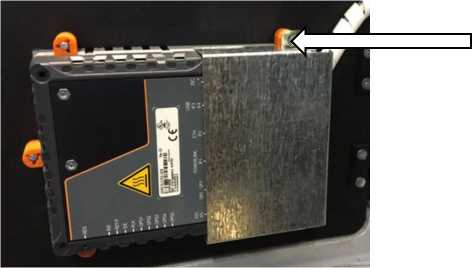

Рисунок 2 - Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа терминала

Терминалы работают под управлением ПО «Omnicomm Configurator».

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус терминала в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность терминала

Сведения о методиках (методах) измерений приведены в разделе «Настройка параметров работы» руководства по эксплуатации.

ТУ 29.32.30.160-026-03066711-2018 Аппаратура спутниковой навигации Omnicomm АСН (Терминалы Omnicomm АСН). Технические условия

Приказ Росстандарта №2831 от 29.12.2018 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»

Общество с ограниченной ответственностью «Омникомм Технологии» (ООО «Омникомм Технологии»)

ИНН 5050125910

Адрес 141101, Московская область, г. Щелково, ул. Фабричная, д. 1, строение 7, пом. Т3-1А

Телефон: +7 (495) 989-62-20

Web-сайт: http:// www.omnicomm.ru

E-mail: info@omnicomm.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7(495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2612

Лист № 1 Регистрационный № 77045-19 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные ОЗНА-Агидель

Установки измерительные ОЗНА-Агидель (далее - установки) предназначены для измерений массы, объема, плотности, температуры и избыточного давления светлых и темных нефтепродуктов, нефти, скважинной жидкости, растворов кислот, солей и других жидкостей при наливе автомобильных и железнодорожных цистерн, а также при наливе в топливные баки большегрузной техники.

Принцип действия установок основан на прямом методе измерений массы, объема, плотности, температуры и избыточного давления жидкости с помощью средств измерений, входящих в состав установок, и обработки полученных результатов блоком измерения и обработки информации.

Установки измерительные ОЗНА-Агидель собраны на раме и состоят из средств измерений массы, объема, температуры, плотности жидкости, объемной доли воды (опционально, для установок с каналом измерений массы нефти обезвоженной), вспомогательных датчиков и сигнализаторов, обеспечивающих технологический режим установок. Для подключения установок к автомобильным или железнодорожным цистернам используются устройства верхнего/нижнего налива.

В качестве средств измерений массы, объема и плотности жидкости применяются счетчики-расходомеры массовые следующих типов: счетчики-расходомеры массовые Micro Motion (регистрационные №№ 71393-18, 45115-16, 45115-10), расходомеры-счетчики массовые OPTIMASS x400 (регистрационный №  53804-13), расходомеры массовые

Promass (модификации Promass 300, Promass 500) (регистрационный № 68358-17), расходомеры массовые Promass модели 83F (регистрационный № 70998-18), расходомеры счетчики массовые кориолисовые ROTAMASS модели RC (регистрационный номер 75394-19), счетчики-расходомеры массовые кориолисовые OVAL модификаций ALTImassType U, ALTImass Type S и ALTImass Type B (регистрационный № 65322-16), счетчики-расходомеры массовые ЭМИС-МАСС 260 (регистрационные №№ 42953-09, 42953-15), счетчики-расходомеры массовые кориолисовые «ЭМИС-МАСС 260» (регистрационный № 77657-20), счетчики-расходомеры массовые Штрай-Масс (регистрационный № 70629-18), счетчики-расходомеры массовые ЭЛМЕТРО-Фломак (регистрационный № 47266-16), расходомеры-счетчики массовые серии RHM (регистрационный № 79411-20).

В качестве средств измерений объема применяются счетчики жидкости следующих типов: счетчик жидкости ДЕБИТ-2 (регистрационный № 75258-19), счетчик жидкости СЖ (регистрационный № 59916-15), преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» (регистрационный № 42775-14), расходомеры-счетчики вихревые ЭЛЕМЕР-РВ (регистрационный № 77797-20).

В качестве средств измерений температуры и давления применяются средства измерений утвержденного типа, обеспечивающие метрологические характеристики, приведенные в таблице 2.

В качестве средств измерений объемной доли воды применятся влагомеры нефти микроволновые МВН-1 (регистрационный номер 63973-16), влагомеры нефти поточные УДВН-1пм (регистрационный № 14557-15), влагомеры поточные моделей L и F (регистрационный № 56767-14).

Блок измерения и обработки информации реализуется на базе контроллеров измерительных: системы управления модульные B&R X20 (регистрационный № 57232-14), устройства распределенного ввода-вывода SIMATIC ET 200SP  (регистрационный

№ 60344-15), контроллеры измерительные К15 (регистрационный № 75449-19).

Жидкость прокачивается через установку измерительную с помощью насоса.

Насос может устанавливаться на раме установки или отдельной раме, так же предусмотрено использование внешнего насоса. Управление расходом жидкости осуществляется с помощью управляемой запорно-регулирующей арматуры: поворотного дискового затвора и/или шарового крана и/или электромагнитного клапана, а также с помощью изменения оборотов насоса (опционально).

Поток жидкости подается в сепаратор (газоотделитель), где удаляется свободный газ. Результаты измерений массы, объема, плотности, объемной доли воды передаются в блок измерений и обработки информации по цифровым протоколам HART, MODBUS или по импульсным и/или аналоговым интерфейсам. Результаты измерений температуры и давления передаются в блок измерений и обработки информации по аналоговому интерфейсу или по цифровому протоколу HART в зависимости от исполнения установки.

Блок измерений и обработки информации обеспечивает считывание и обработку информации, поступающей от средств измерений и вспомогательных датчиков, формирование архивов измерений, отображение результатов измерений, формирование управляющих сигналов, передачу результатов измерений и служебной информации в сеть автоматизации технологических процессов предприятия.

Установки имеют различные модификации, отличающиеся диапазонами расходов, пределами погрешностей средств измерений (входящих в состав установок), областью применения, измеряемой средой и климатическим исполнением.

Маркировка установок осуществляется следующим образом:

1 - Рабочий диапазон расхода жидкости:

• - 050 - от 1 до 50 т/ч (м³/ч);

• - 100 - от 2 до 100 т/ч (м³/ч);

• - 150 - от 5 до 150 т/ч (м³/ч);

• - 200 - от 10 до 200 т/ч (м³/ч);

• - 250 - от 15 до 250 т/ч (м³/ч);

• - 300 - от 15 до 300 т/ч (м³/ч);

• - 350 - от 17 до 350 т/ч (м³/ч);

• - 500 - от 20 до 500 т/ч (м³/ч).

2 - пределы относительной погрешности измерений массы и объема жидкости

• 3 - область применения установки

• - АН - налив в автомобильные цистерны;

• - ТБ - налив в топливные баки большегрузной техники;

• - ЖН - налив в железнодорожные цистерны.

• 4 - пределы допускаемой абсолютной погрешности измерений температуры жидкости

• - Т1 - ±0,5 °С;

- Т2 - ±1,0 °С.

• 5 - пределы допускаемой абсолютной погрешности измерений плотности жидкости

• - П1 - ±0,5 кг/м³;

• - П2 - ±1,0 кг/м³;

• - ПН - не нормируется.

• 6 - измеряемая среда

• - СНП- светлые нефтепродукты;

• - ТНП - темные нефтепродукты;

• - НБН - нефть (скважинная жидкость), без измерений объемной доли воды;

• - ННВ - нефть (скважинная жидкость), с измерением объемной доли воды с помощью влагомера;

• - ННК - нефть (скважинная жидкость), с измерением объемной доли воды косвенным методом;

• - ХАЖ - кислоты, спирты, солевые растворы, реагенты;

• - ВПТ - вода питьевая или техническая.

• 7 - климатическое исполнение

• - У1, У2, УХЛ1, УХЛ2, ХЛ1 или ХЛ2 (в соответствии с ГОСТ 15150-69).

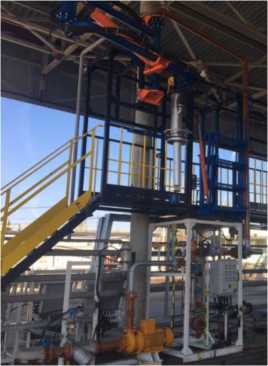

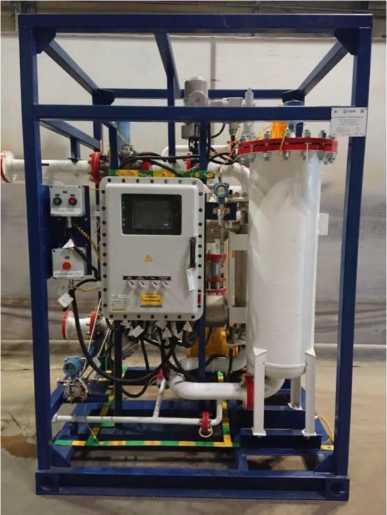

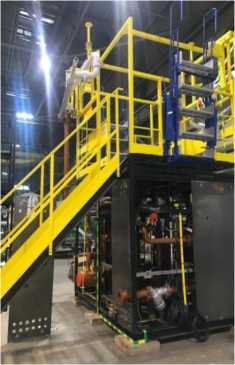

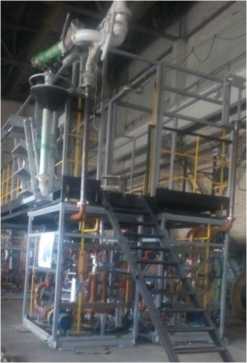

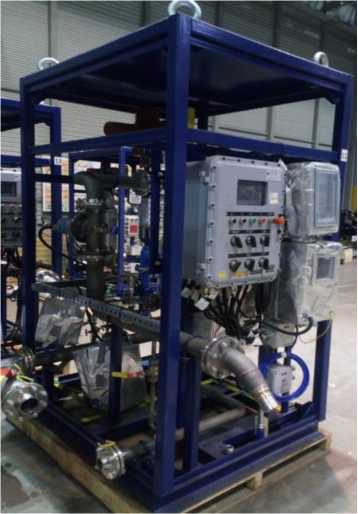

Общий вид установок представлен на рисунке 1. Цвет, габаритные размеры и взаимное расположение элементов конструкции могут отличаться согласно конструкторской документацией.

Рисунок 1 - Общий вид установок измерительных ОЗНА-Агидель

Пломбировка установок осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения средств измерений массы, объема и плотности установки, с нанесением знака поверки на пломбу, а также давлением на специальную мастику, расположенную в чашечке винта крепления закрывающей пластины контроллера, с нанесением знака поверки на мастику. Средства измерений избыточного давления, температуры и объемной доли воды, входящие в состав установки, пломбируются в соответствии с описанием типа на конкретное средство измерений.

Места нанесения знаков поверки на фланцевые соединения средств измерений массы, объема и плотности, и чашечку винта крепления закрывающей пластины контроллера установок приведены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение мест нанесения знаков на фланцевые соединения средств измерений массы, объема и плотности, и чашечку винта крепления закрывающей пластины контроллера установок

Заводской номер наносится на маркировочную табличку, закрепленную на раме установки, методом лазерной маркировки или аппликацией. Маркировочная табличка представлена на рисунке 3.

Рисунок 3 - Маркировочной табличка

Программное обеспечение установок встроенное.

Функции программного обеспечения: обработка измерительной информации, получаемой от средств измерений, входящих в состав установки, расчет температуры, плотности измеряемой среды (усредненных за время измерения) и объема партии измеряемой жидкости, приведенного к стандартным условиям (температура плюс 15 °С (или 20°С), избыточное давление 0 кПа), формирование отчетов измерений, управление процессом измерений, и передача результатов измерений через интерфейсы связи. Результаты измерений объема и плотности нефтепродуктов приводятся к температуре плюс 15 °С (или 20 °С) и избыточного давлению 0 кПа согласно Р 50.2.076-2010 «ГСИ. Плотность нефти и нефтепродуктов. Методы расчета. Программы и таблицы приведения».

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к программному обеспечению защищен паролем.

Метрологические характеристики установки нормированы с учетом влияния программного обеспечения.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку, закрепленную на раме установки методом лазерной маркировки или аппликацией, а также в верхней части по центру титульных листов руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации, а также (для установок с индексом «ННВ» и «ННК») в документе «ГСИ. Масса нефтегазоводяной смеси, нефти и нефтепродуктов. Методика измерений с применением установок измерительных ОЗНА-Агидель» (Свидетельство об аттестации методики измерений № 01.00257-2013 /14309 - 19 от 14.11.2019 г., выданное ФГУП «ВНИИР»).

Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государств енной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости

Приказ Росстандарта от 1 ноября 2019 г. № 2603 Об утверждении поверочной схемы для средств измерений плотности

Постановление Правительства РФ от 16.11.2020 г. № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений

ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема средств измерений температуры

ТУ 28.99.39-018-15301121-2018 Установки      измерительные      ОЗНА-Агидель.

Технические условия

Общество с ограниченной ответственностью «Научно-производственное предприятие ОЗНА-Инжиниринг» (ООО «НПП ОЗНА-Инжиниринг»)

ИНН 0278096217

Адрес: 450071, г. Уфа, улица Менделеева, 205, корп. А, эт. 1.

Телефон: +7(347) 292-79-10, факс: +7(347) 292-79-15

Web-сайт: www.ozna.ru

E-mail: ozna-eng@ozna.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно -исследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Регистрационный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592.
