УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2022 г. № 2989

Регистрационный № 70581-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры цифровые Checktemp, Checktemp 1, Checktemp 4, Checkfridge, HI 145

Термометры цифровые Checktemp, Checktemp 1, Checktemp 4, Checkfridge, HI 145 (далее по тексту - термометры) предназначены для измерений температуры газообразных, жидких и сыпучих веществ, не разрушающих защитную оболочку первичного термопреобразователя.

Принцип действия термометров основан на преобразовании сигналов электрического сопротивления, поступающих в электронный блок от первичных преобразователей температуры термисторного типа, в значения измеряемой температуры, индицируемой на встроенном жидкокристаллическом дисплее.

Термометры Checktemp, Checktemp 1, Checktemp 4, Checkfridge, HI 145 различаются по метрологическим характеристикам и конструктивному исполнению. Термометры состоят из первичного преобразователя (датчика) температуры погружного (проникающего) типа в оболочке из нержавеющей стали, соединенного при помощи кабеля или напрямую (в зависимости от модели) к вторичному измерительному прибору (ИП) со встроенной микросхемой, осуществляющей аналого-цифровое преобразование сигналов измеряемой величины. Помимо жидкокристаллического дисплея на корпусе ИП расположена кнопка включе-ния/выключения питания, осуществляемого при помощи сменных батарей различных типов (в зависимости от исполнения термометра).

Термометры Checktemp исполнения HI 98501 состоят из датчика температуры проникающего типа, присоединенного напрямую к ИП.

Термометры Checktemp 1 исполнения HI 98509 состоят из датчика температуры проникающего типа с рукояткой, соединенного с ИП при помощи гибкого кабеля длиной 1 м.

Термометры Checktemp 4 исполнения HI 151-00 состоят из датчика температуры проникающего типа, соединенного при помощи круглого поворачивающегося крепления с ИП.

Термометры Checkfridge исполнения HI 147-00 состоят из соединенных при помощи кабеля датчика температуры и ИП.

Термометры HI 145 представляют собой датчик температуры проникающего типа, присоединенного напрямую к ИП. Термометры изготавливаются в 2-х исполнениях (HI 145-00, HI 145-20), различающихся длиной датчика температуры, габаритными размерами вторичного прибора и массой.

Заводской/серийный номер термометра наносится на обратную сторону корпуса.

Конструкция средства измерений не предусматривает нанесение знака поверки на средство измерений.

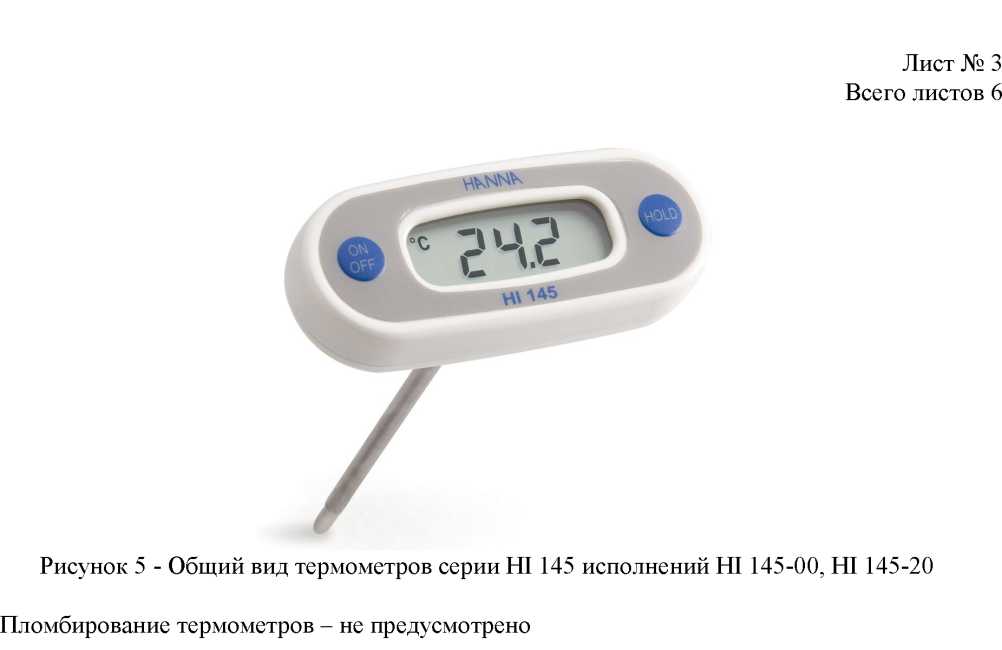

Фотографии внешнего вида термометров приведены на рисунках 1-5.

HKNNK

Рисунок 2 - Общий вид термометров серии

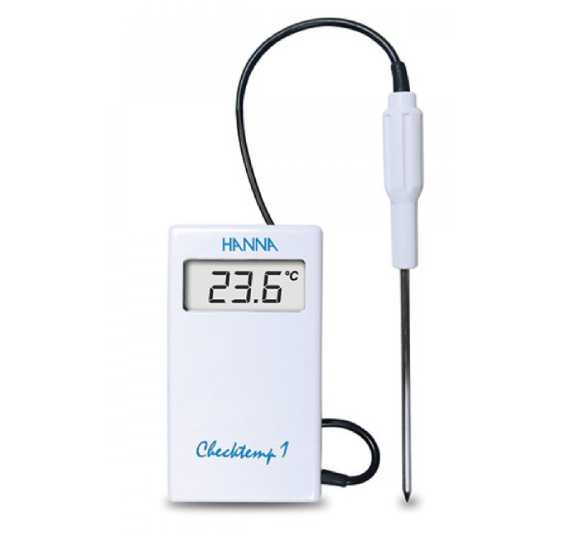

Checktemp 1 исполнения HI 98509

Рисунок 1 - Общий вид термометров серии

Checktemp исполнения HI 98501

Рисунок 3 - Общий вид термометров серии

Checktemp 4 исполнения HI 151-00

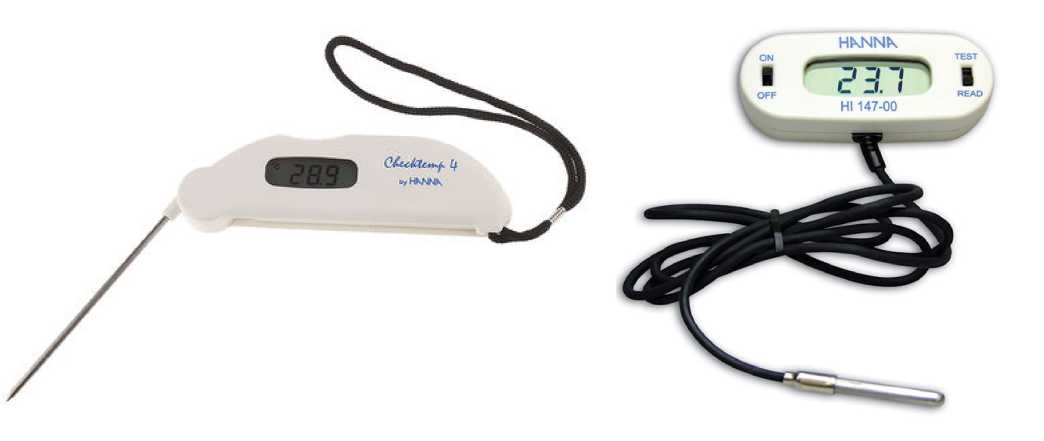

Рисунок 4 - Общий вид термометров серии Checkfridge исполнения HI 147-00

Метрологические и технические характеристики

Таблица 1

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

приведены в разделе «Описание и порядок работы» документа «Руководство по эксплуатации. Паспорт».

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

Техническая документация фирмы Hanna Instruments Inc., США.

«Hanna Instruments Inc.», США

Адрес: USA, 584, Park East Drive, Woonsocket, RI

Web-сайт: hannainst.com

E-mail: info@hannainst.com

Телефон: (800) 426-6287

Завод-изготовитель

«Hanna Instruments s.r.l.», Румыния

Адрес: Strada Hanna, Nr. 1, Com. Nusfalau, 457260, Romania

Web-сайт: www.hannainst.ro

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон/факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2022 г. № 2989

Регистрационный № 70087-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления PS2010

Датчик давления PS2010 (далее - датчик) предназначен для измерений переменного (импульсного) давления в жидких и газообразных средах.

Принцип действия датчика основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану датчика, деформация которой передается на пьезокерамический чувствительный элемент, генерирующий электрический заряд, пропорциональный воздействующему давлению. Встроенный усилитель датчика преобразует заряд в выходное напряжение.

Датчик представляет собой неразъемную сварную конструкцию из нержавеющей стали с чувствительным элементом из пьезокерамики ЦТС-19 и встроенным усилителем, обеспечивающим согласование высокого импеданса пьезоэлемента с низкоомным входом регистрирующей аппаратуры. Датчик имеет встроенный кабель с герметичной заделкой, оканчивающейся розеткой соединителя СНЦ23-10/18Р-13-В. Корпус датчика (без соединителя) имеет степень защиты от внешних воздействий IP67 по ГОСТ 14254. Защитная сетка, входящая в комплект поставки, предназначена для снижения пироэффекта при измерениях в низкочастотной области.

Заводской номер, состоящий из пяти цифр арабского алфавита, однозначно идентифицирующий каждый экземпляр, выполнен методом лазерной гравировки.

Общий вид датчика с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1. Нанесение знака поверки и пломбирование датчиков не предусмотрено. Внешний вид защитной сетки из комплекта поставки датчика представлен на рисунке 2.

Место нанесения заводского номера Место нанесения знака утверждения типа

а)                                                 б)

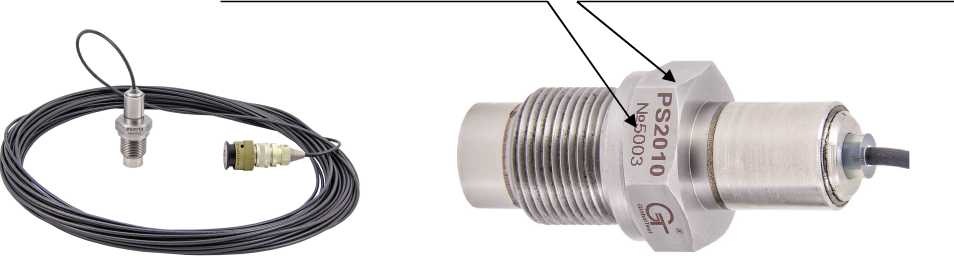

Рисунок 1 - Датчик давления PS2010

Рисунок 2 - Защитная сетка датчика давления PS2010

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Продолжение таблицы 2

наносят на корпус датчика с помощью лазерной маркировки, на титульные листы паспорта АБКЖ.433643.004 ПС и руководства по эксплуатации АБКЖ.433643.004 РЭ типографским способом.

Таблица 3 - Комплект поставки

В разделе «Использование по назначению» руководства по эксплуатации АБКЖ.433643.004 РЭ.

ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от 110² до 2,540⁷ Па для частот от 540^-1 до 140⁴ Гц и длительностей от 140^-5 до 10 с при постоянном давлении до 540⁶ Па;

АБКЖ.433643.004 ТУ Датчик давления PS2010. Технические условия.

Общество с Ограниченной Ответственностью «ГлобалТест» (ООО «ГлобалТест») ИНН5254021532

Адрес: 607185, Нижегородской обл., г. Саров, ул. Павлика Морозова, д. 6 Телефон: (83130) 677-77, факс: (83130) 677-78

Е-mail: mail@globaltest.ru, http: www.globaltest.ru

Федеральное государственное унитарное предприятие «Российский Федеральный

Ядерный Центр - Всероссийский научно-исследовательский институт экспериментальной физики (ФГУП «РФЯЦ-ВНИИЭФ»)

Адрес: 607188, Нижегородской обл., г. Саров, пр. Мира, д. 37

Телефон: (83130) 222-24, 219-46

Факс: (83130) 222-32

E-mail: nio30@olit.vniief.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU 311769.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2022 г. № 2989

Лист № 1 Регистрационный № 35748-07                                            Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы молока Клевер-2, Клевер-2М

Анализаторы молока Клевер-2, Клевер-2М (далее - анализаторы) предназначены для измерения массовой доли жира, белка, сухого обезжиренного молочного остатка (СОМО), лактозы, минеральных солей и плотности в молоке и молочных продуктах в соответствии с методикой измерений, аттестованной в установленном порядке.

Принцип действия анализаторов основан на том, что через образец пропускают ультразвуковые колебания и регистрируют значения выходных сигналов в зависимости от значений величины измеряемых параметров молока или молочного продукта.

Анализаторы представляют собой переносной настольный прибор, который состоит из пробоприемника с системой термостабилизации, источника ультразвуковых колебаний, детектора, усилителя, микропроцессорного блока регистрации и обработки данных, жидкокристаллического дисплея. Работой анализатора управляет микропроцессор.

Градуировка анализатора для конкретного объекта осуществляется на заводе-изготовителе по аттестованным смесям, состав которых определен по стандартизованным методикам количественного анализа. Параметры заводских градуировочных характеристик и опции сервисного обслуживания недоступны для редактирования пользователем.

Условия измерения и метрологические характеристики при использовании заводских градуировок регламентированы в методиках измерений аттестованных в установленном порядке.

Выпускаются две модели анализаторов: Клевер-2 и Клевер-2М. Анализатор Клевер- 2М дополнительно измеряет массовую долю лактозы и минеральных солей, на основании измеренных значений определяет ряд дополнительных параметров пробы. На дисплее анализатора автоматически отображаются последовательно режимы работы, результаты измерений параметров и температура пробы.

Работа анализатора синхронизирована с компьютерным интерфейсом для загрузки градуировочных характеристик, для анализа и обработки полученных данных. При этом имеется возможность работы анализатора в автономном режиме, в том числе и в полевых условиях при отсутствии стационарных источников питания.

Общий вид анализаторов молока Клевер-2, Клевер-2М представлен на рисунке 1.

Анализаторы пломбируются от несанкционированного доступа в соответствии с конструкторской документацией БМКТ.414151.012.

Обозначение и заводской номер анализатора наносятся способом ксерографической печати на идентификационную наклейку, расположенную на задней панели корпуса измерительного блока. Там же находятся пломбирующие заглушки и гарантийный стикер (см. рисунок 2).

Нанесение знака поверки на средство измерений не предусмотрено.

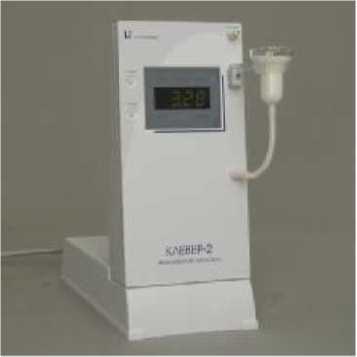

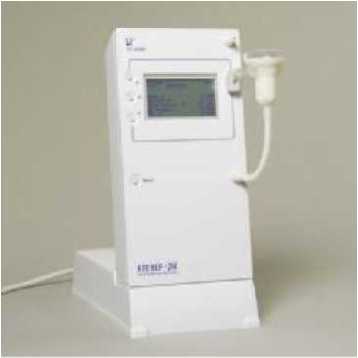

Рисунок 1 - Общий вид анализаторов Клевер-2 и Клевер-2М

заводской номер

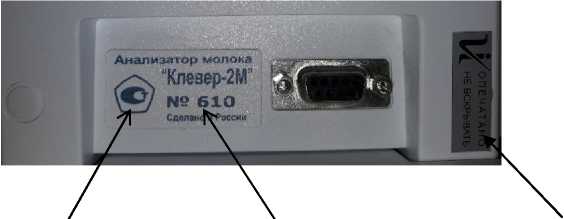

Рисунок 2 -Фотография идентификационной наклейки и пломбировки анализатора.

Программное обеспечение анализатора из ПО: встроенного и внешних программ «Регистрация» и «Конфигуратор».

В тело ПО СИ записывается уникальный серийный номер прибора и уникальный набор градуировочных коэффициентов, поэтому всё встроенное ПО является метрологически значимым и всё ПО подлежит защите от изменений. Это связано с особенностями технологии изготовления отдельных составных частей анализатора.

Внешнее ПО анализатора является универсальной настроечной программой и позволяет производить считывание показаний и состояния устройств, а также настройку внутренних параметров в рамках, предусмотренных разработчиками, носит служебный характер. ПО не влияет на метрологически значимую часть ПО и не предназначено для проведения математических действий или числовых преобразований с данными полученными с флеш-памяти анализатор.

Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на руководство по эксплуатации и формуляр типографским способом, на заднею панель анализаторов - способом фотопечати или наклейкой.

Комплектность средства измерений

Таблица 4 - Комплектность анализатора

Сведения о методиках/методах измерений изложены в документах:

• - «Методика выполнения измерений показателей качества молока и других молочных продуктов на ультразвуковых анализаторах молока «Клевер-2» и «Клевер-2М»». МВИ.2007.24.01/2, свидетельство об аттестации № 253.04.17.377/2007, выданное ФГУП «УНИИМ»;

• - «Методика выполнения измерений показателей качества мороженного на ультразвуковых анализаторах молока Клевер-2, Клевер-2М». МВИ.2008.04.15, свидетельство об аттестации № 253.04.17.455/2008, выданное ФГУП «УНИИМ»;

• - руководства по эксплуатации: БМКТ.414151.012 РЭ, БМКТ.414151.012-01 РЭ, раздел 2.

ГОСТ 16851-71 Анализаторы жидкости. Термины и определения;

ГОСТ 4.166-85 Система показателей качества продукции. Анализаторы жидкости. Номенклатура показателей;

ГОСТ IEC 61010-1-2014 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования;

БМКТ.414151.012ТУ Анализаторы молока Клевер-2, Клевер-2М. Технические условия.

Общество с ограниченной ответственностью Научно-производственное предприятие «БИОМЕР» (ООО НПП «БИОМЕР»)

ИНН 5407182473

Юридический адрес: 630501, Новосибирская область, Новосибирский р-н, п. Краснообск, ул. Научная зона, СибИМЭ, оф. 286

Почтовый адрес: 630501, Новосибирская обл., пгт Краснообск, а/я 297

Тел./факс (383) 308-75-00 (многоканальный)

Web-сайт: http://www.biomer.ru.

E-mail: info@biomer.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)

Юридический и почтовый адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4 Тел./факс: 8 (343) 350-21-68, 8 (343) 217-48-63/8 (343) 350-20-39

http://www.uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30005-11.
