№910 от 01.06.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 249211
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 910 от 01.06.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
01 июня 2021 г.
№ 910_______
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузин) внести изменения в сведения об утвержденном типе средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».
-
4. Контроль за исполнением настоящего приказа возложить
на заместителя Руководите/Я Роиитиидарти С.С.ГШ1уб(ШсГ \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель Руководителя
\.В.Кулешов
Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «01» июня 2021 г. № 910
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Счетчики электрической энергии однофазные многофункциональ ные |
РОТЕК РТМ- 01 |
77307-20 |
Акционерное общество «НаучноПроизводствен ная Компания РоТеК» (АО «НПК РоТеК»), г. Москва |
РТ-МП-6407- 551-2019 |
Акционерное общество «НаучноПроизводствен ная Компания РоТеК» (АО «НПК РоТеК»), г. Москва |
ФБУ "Ростест-Москва", г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «01» июня 2021 г. № 910
Лист № 1 Регистрационный № 77307-20 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии однофазные многофункциональные РОТЕК РТМ-01
Назначение средства измеренийСчетчики электрической энергии однофазные многофункциональные РОТЕК РТМ-01 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого или обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Описание средства измеренийПринцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной энергии, мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения. Счетчики также обеспечивают отсчет времени, календарной даты и вывод данных на жидкокристаллический индикатор (ЖКИ).
Счетчики могут использоваться как автономно, так и в автоматизированных информационно-измерительных системах учета электрической энергии для передачи измерительных или вычислительных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Счетчики имеют в своем составе датчики тока и напряжения, внутренние часы специальный измерительный преобразователь, микроконтроллер, энергонезависимую память, источник питания, жидкокристаллический индикатор для просмотра информации, кнопки управления, световые индикаторы, интерфейс RS-485, ИК-порт, оснащены отключающим реле. В счетчики дополнительно могут устанавливаться взаимозаменяемые блоки ввода-передачи данных.
Конструктивно счетчик выполнен в пластмассовом корпусе. Конструкция счетчика соответствует требованиям ГОСТ 31818.11-2012. Основные клеммы счетчика, предназначенные для подключения к электрической сети, выполнены из электротехнического сплава. Дополнительные контакты клеммной колодки предназначены для импульсных выходов и цифровых интерфейсов. На передней панели счетчика расположена кнопка управления режимами индикации дисплея.
Токи и напряжения измеряемой сети через соответствующие зажимы и входные элементы поступают на соответствующие входы измерительного преобразователя, который выполняет преобразование аналоговых сигналов напряжения и тока в цифровые значения этих величин.
Центральный процессор принимает результаты измерений и размещает их в энергонезависимой памяти, поддерживает связь через интерфейс RS-485, ИК-порт, оптопорт, дополнительный блок ввода-передачи данных и выводит информацию на дисплей.
Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе счетчика.
С помощью программного обеспечения возможно осуществление настройки параметров счетчика, а также считывание данных, при этом связь компьютера со счетчиком может
осуществляться как через оптический, так и цифровой порт. Для осуществления мер безопасности и надежности перед настройкой параметров счетчика необходимо пройти процедуру идентификации.
Заводской номер наносится на переднюю панель приборов методом лазерной печати.
Знака поверки наносится на счетчик в виде пломбы.
Фотография общего вида счетчиков, с указанием схем пломбировки от несанкционированного доступа, приведены на рисунках 1-3.
Структура условного обозначения Счетчик электрической энергии однофазный многофункциональный РОТЕК РТМ-01
D 3 D 3 Y - 3 I Y 1 0 - O 2 1 I D
Вид крепления
D - для установки на DIN-рейку
B - для установки на щиток
С - для установки на опору____________________________
Напряжение и сила тока
-
1 - 230 В, 100А
-
2 - 230 В, 80 А
-
3 - 230 В, 60 А
-
4 - 230 В, 6 А_____________________________________________
Класс точности
A - класс точности 2 по ГОСТ 31819.21-2012
B - класс точности 1 ГОСТ 31819.21-2012
C - класс точности 2 по ГОСТ 31819.21-2012, класс точности 2 по ГОСТ 31819.23-2012
D - класс точности 1 по ГОСТ 31819.21-2012, класс точности 2 по ГОСТ 31819.23-2012
F - класс точности 2 по ГОСТ 31819.21-2012, класс точности 1 по ГОСТ 31819.23-2012
G - класс точности 1 по ГОСТ 31819.21-2012, класс точности 1 по ГОСТ 31819.23-2012__________________________________
Постоянная счетчика
-
1 - 400
-
2 - 800
-
3 - 1000
-
4 - 1600_________________________________________________________
Измерение тока нейтрали
Y - Да
N - Нет______________________________________________
Вид клеммной крышки
-
1 -Длинная прозрачная клеммная крышка
-
2 - Длинная непрозрачная клеммная крышка
3- Короткая прозрачная клеммная крышка
4 - Короткая непрозрачная клеммная крышка_______________
Внутренний источник питания
-
I - Внутренняя батарея
E - Внешняя батарея
S - Суперконденсатор
-
1 -Внутренняя + внешняя батареи
-
2 - Внутренняя батарея + суперконденсатор
-
3 - Внешняя батарея + суперконденсатор
F - Внутренняя батарея + внешняя батарея + суперконденсатор
Подсветка LCD
N - Нет
Y - Да
Счетчик электрической энергии однофазный многофункциональный РОТЕК РТМ-01 Наличие реле
0 - Нет
1 - 60 А
-
2 - 80 А
-
3 - 100 А
Наличие вспомогательного реле 0 - Нет
1 - 1
2 - 2
Вид интерфейса
O - Оптический интерфейс
I - Инфракрасный интерфейс
N - Нет
Локальный пользовательский интерфейс 1 - 1 канал P1
-
2 - RS-485______________________________
Модуль связи
Антенна
N - Нет
I - Внутренн.
E - Внешн.
Протокол связи
D - DLMS
S - SPODES
POT EK PTM-01 D3D3Y31Y10O24+5IS

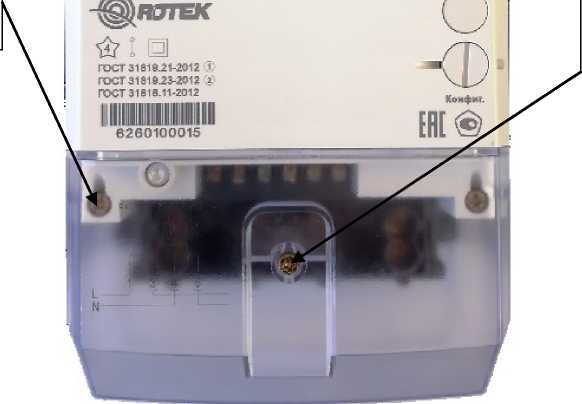

Место установки пломбы с оттиском знака поверки (под клеммной крышкой)
230V WHz
Тр»МГ8
Место установки пломбы с оттиском энергоснабжающей организации
Рисунок 1 - Общий вид счетчиков и схема пломбировки от несанкционированного доступа

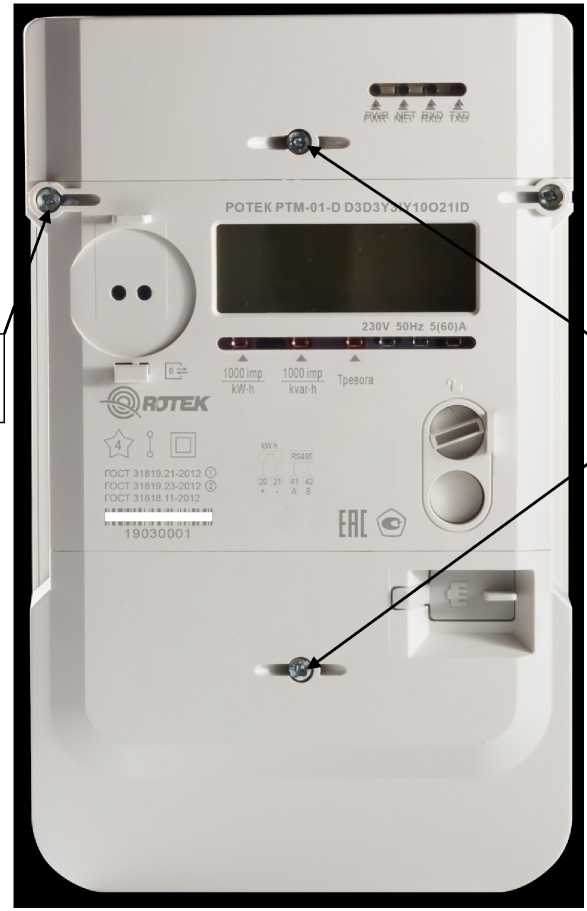

Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей организации
Рисунок 2 - Общий вид счетчиков и схема пломбировки от несанкционированного доступа
Место установки пломбы с оттиском знака поверки (под клеммной крышкой)
РОТЕКРТМ-01 C2D3Y32Y20Q-1IS
5(80) А 230 V 50 Hz
ГОСТ 31819,21-2012 ГОСТ 31819.23-2012 ГО СТ31818.11-2012 А=1000 Imp/kW-h
R“1000 imp/kvanh
Место установки пломбы с оттиском энергоснабжающей организации
ГТТгГэ'ТТ
<г '
Нн и он
АО «НПК РоТвК» РОССИЯ, 2021 г.
202101000009
Рисунок 3 - Общий вид счетчиков и схема пломбировки от несанкционированного доступа
Программное обеспечениеПо своей структуре ПО не разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в устройство на стадии производства счетчика.
Уровень защиты программного обеспечения «средний» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
РОТЕК-D |
РОТЕК-C |
РОТЕК-B |
РОТЕК-T |
|
Идентификационное наименование ПО |
BSmart-EN | |||
|
Номер версии (идентификационный номер) ПО |
0.13.11.71 |
0.7.11.97 |
0.18.11.12 |
0.24.01.73 |
|
Цифровой идентификатор ПО |
8F17 |
23AA |
145D |
2374 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 | |||
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по активной энергии ГОСТ 31819.21-2012 |
1; 2 |
|
Класс точности по реактивной энергии ГОСТ 31819.23-2012 |
1; 2 |
|
Номинальное напряжение ином, В |
230 |
|
Базовый ток 1б, А |
1; 5; 6; 10 |
|
Максимальный ток 1макс, А |
6; 60; 80; 100 |
|
Стартовый ток, А - ГОСТ 31819.21-2012 | |
|
- класс точности счетчика 1 |
0,004 Ъ |
|
- класс точности счетчика 2 |
0,005 Ъ |
|
- ГОСТ 31819.23-2012 | |
|
- класс точности счетчика 1 |
0,004 Ъ |
|
- класс точности счетчика 2 |
0,005 Ъ |
|
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц |
50±2,5 |
|
Погрешность хода часов, c |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Значения постоянной счетчика по активной электрической энергии, имп/(кВт^ч) |
400, 800, 1000, 1600 |
|
Значения постоянной счетчика по реактивной электрической энергии, имп/(квар^ч) |
400, 800, 1000, 1600 |
|
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не менее |
0,01 |
|
Полная мощность, потребляемая каждой цепью тока при базовом токе, ВА, не более |
1 |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, В^А (Вт), не |
10 (2) |
|
более |
Продолжение таблицы 3
|
Длительность хранения информации при отключении питания, лет, не менее |
10 |
|
Срок службы батареи, лет, не менее |
16 |
|
Число тарифов, не более |
4 |
|
Число временных зон, не менее |
12 |
|
Глубина хранения значений электрической энергии на начало месяца, месяцев, не менее |
36 |
|
Глубина хранения значений электрической энергии на начало суток, не менее |
128 |
|
Глубина хранения значений электрической энергии на начало интервала 30 минут, суток, не менее |
254 |
|
Интервал усреднения мощности для фиксации профиля нагрузки, минут |
30 |
|
Глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток, не менее |
128 |
|
Количество записей в журнале событий, не менее |
1000 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
1 |
|
Степень защиты от пыли и влаги по ГОСТ 14254-2015 |
IP54 |
|
Скорость обмена информацией по интерфейсам, бит/с, не менее |
1200 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
220х125х75 |
|
Условия эксплуатации:
|
от -40 до +70 от 40 до 80 от 96 до 104 |
|
Масса, кг, не более |
2 |
|
Средняя наработка на отказ, ч |
250000 |
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии однофазный многофункциональный |
РОТЕК РТМ-01 |
1 шт. |
|
Руководство по эксплуатации |
РТМ-01.411152.991-2019 РЭ |
1 экз. |
|
Паспорт |
РТМ-01.411152.991-2019 ПС |
1 экз. |
приведены в разделе 1.5 «Принцип измерения» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии однофазным многофункциональным РОТЕК РТМ-01
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии (в части счетчиков реактивной энергии классов точности 1 и 2)
РОТЕК РТМ-01.411152.991-2019ТУ Счетчики электрической энергии однофазные многофункциональные РОТЕК РТМ-01. Технические условия
