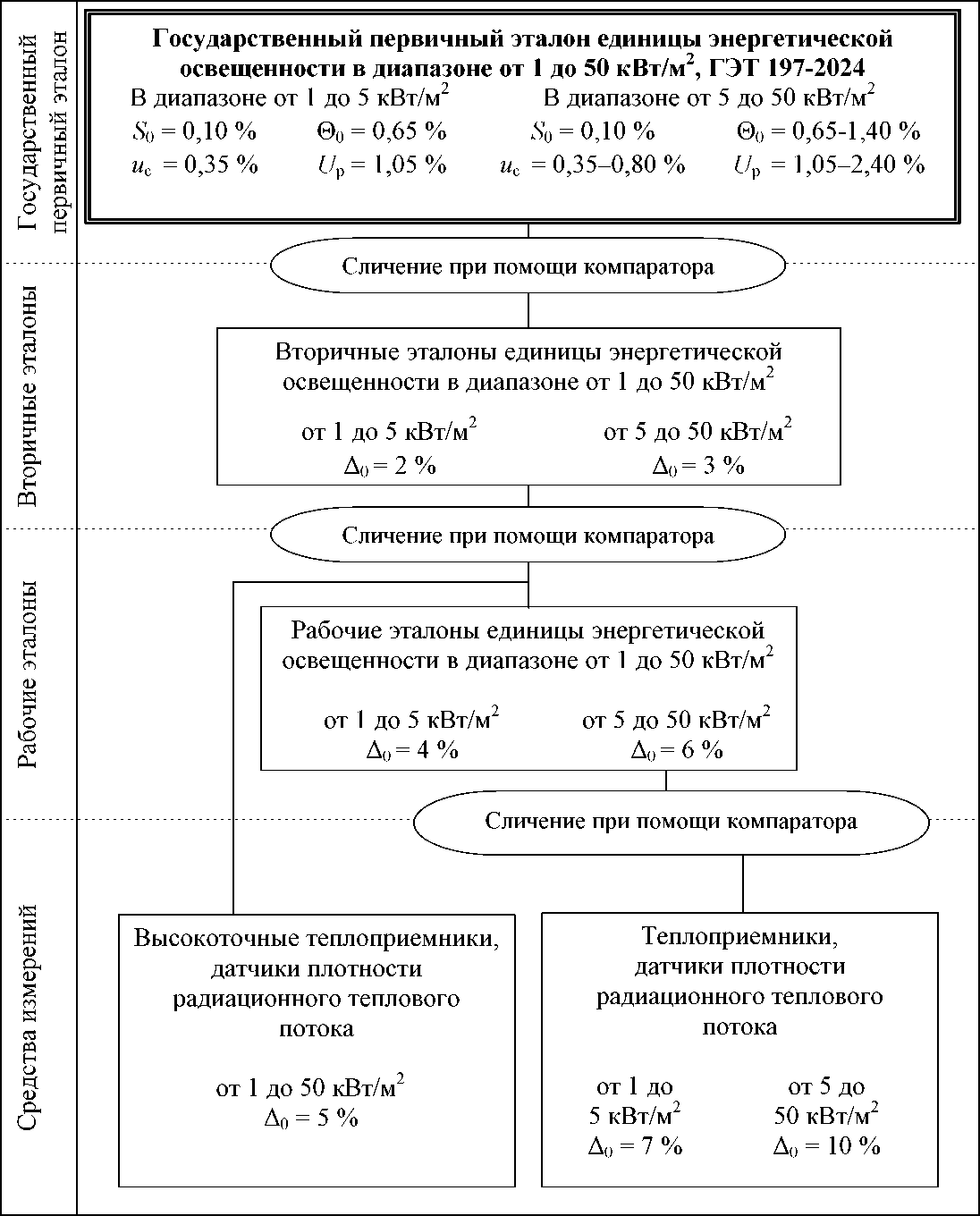

Приложение А Государственная поверочная схема для средств измерений энергетической освещенности в диапазоне от 1 до 50 кВт/м²

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

06 августа 2024 г. потока в диапазоне от 1000 до 5000 Вт/м², утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2086 «Об утверждении Государственной поверочной схемы для средств измерений плотности радиационного теплового потока в диапазоне от 1000 до 5000 Вт/м²» (далее - Приказ № 2086), или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям Приказа № 2086, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям Приказа № 2086, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по Приказу № 2086 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты окончания срока действия свидетельства об аттестации.

• 3. Федеральному государственному бюджетному учреждению «Всероссийский научно-исследовательский институт оптико-физических измерений» направить сведения о ГПС в федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» для их внесения в Федеральный фонд.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5. Признать утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2086 «Об утверждении Государственной поверочной схемы для средств измерений плотности радиационного теплового потока в диапазоне от 1000 до 5000 Вт/м²» с 15 августа 2024 г.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

  >

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

  Заместитель Руководителя

  Е.Р.Лазаренко

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «06» августа 2024 г. № 1803

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ЭНЕРГЕТИЧЕСКОЙ ОСВЕЩЕННОСТИ В ДИАПАЗОНЕ ОТ 1 ДО 50 кВт/м²

• 1.1 Настоящая государственная поверочная схема распространяется на средства измерений энергетической освещенности в диапазоне от 1 до 50 кВт/м² и устанавливает порядок передачи единицы энергетической освещенности - киловатт на квадратный метр (кВт/м²), от Государственного первичного эталона единицы энергетической освещенности в диапазоне от 1 до 50 кВт/м² с помощью вторичных и рабочих эталонов средствам измерений с указанием погрешностей и методов передачи единиц величин.

• 1.2 Графическая часть Государственной поверочной схемы для средств измерений энергетической освещенности в диапазоне от 1 до 50 кВт/м² представлена в приложении А.

• 2.1 Государственную поверочную схему возглавляет государственный первичный эталон единицы энергетической освещенности в диапазоне от 1 до 50 кВт/м² (далее - ГПЭ), предназначенный для воспроизведения и хранения единицы энергетической освещенности в диапазоне от 1 до 50 кВт/м² и передачи единицы при помощи вторичных и рабочих эталонов средствам измерений.

• 2.2 ГПЭ состоит следующих основных технических средств:

абсолютный радиометр с электрическим замещением;

источник излучения в виде модели черного тела (МЧТ) с регулируемой температурой от 1300 до 3400 К;

охлаждаемая апертурная диафрагма МЧТ и набор термостатированных оптических бленд;

термостатированный узел позиционирования датчиков плотности радиационного теплового потока;

устройство позиционирования абсолютного радиометра и узла установки датчиков плотности радиационного теплового потока;

система термостатирования абсолютного радиометра и датчиков радиационного теплового потока.

• 2.3 Диапазон значений энергетической освещенности, в котором ГПЭ воспроизводит единицу величины, составляет от 1 до 50 кВт/м².

• 2.4  ГПЭ обеспечивает воспроизведение единицы энергетической освещенности в диапазоне от 1 до 50 кВт/м² со средним квадратическим отклонением среднего арифметического результатов измерений S0 не более 0,10 % при 10 независимых наблюдениях.

Границы относительной неисключенной систематической погрешности результата измерений 0₀ составляют:

0,65 % в диапазоне значений от 1 до 5 кВт/м²;

от 0,65 до 1,40 % в диапазоне значений от 5 до 50 кВт/м².

Стандартная неопределенность,     оцениваемая     по типу

А, u_A не превышает 0,1 %.

Стандартная неопределенность, оцениваемая по типу В, u_B составляет: 0,34 % в диапазоне значений от 1 до 5 кВт/м²; от 0,34 до 0,79 % в диапазоне значений от 5 до 50 кВт/м².

Суммарная стандартная неопределенность u_c составляет:

0,35 % в диапазоне значений от 1 до 5 кВт/м²; от 0,35 до 0,80 % в диапазоне значений от 5 до 50 кВт/м².

Расширенная неопределенность U_p при k = 3 составляет:

1,05 % в диапазоне значений от 1 до 5 кВт/м²;

от 1,05 до 2,40 % в диапазоне значений от 5 до 50 кВт/м².

• 2.5  Для обеспечения воспроизведения единицы энергетической освещенности с указанной точностью должны быть соблюдены правила содержания и применения ГПЭ, утвержденные в установленном порядке.

• 2.6 ГПЭ применяют для воспроизведения и передачи единицы энергетической освещенности вторичным эталонам методом сличения при помощи компаратора.

• 3.1 В качестве   вторичных эталонов единицы энергетической

освещенности в диапазоне от 1 до 50 кВт/м² применяют установки, состоящие из теплоприемников, измерительной системы и компаратора на основе источника излучения.

• 3.1.1 Пределы допускаемой относительной суммарной погрешности вторичных эталонов единицы энергетической освещенности в диапазоне 1 до 5 кВт/м² не превышают 2 %.

• 3.1.2 Пределы допускаемой относительной суммарной погрешности вторичных эталонов единицы энергетической освещенности в

  диапазоне

  ^A0

  от 5 до 50 кВт/м² не превышают 3 %.

  3.2 Вторичные эталоны применяются для передачи энергетической освещенности рабочим эталонам и высокоточным

  единицы средствам

измерений энергетической освещенности методом сличения при помощи компаратора.

3.3 Отношение относительной суммарной погрешности вторичных эталонов к погрешности рабочих эталонов, а также высокоточных средств измерений должно быть не более 0,625 (1:1,6).

• 4.1 В качестве рабочих эталонов единицы энергетической освещенности состоящие на основе

  в диапазоне от 1 до 50 кВт/м² применяют установки, из теплоприемников, измерительной системы и компаратора источника излучения.

  4.1.1 Пределы допускаемой относительной погрешности

Л0 рабочих эталонов единицы энергетической освещенности в диапазоне от 1 до 5 кВт/м² не превышают 4 %.

• 4.1.2 Пределы допускаемой относительной погрешности Л0 рабочих эталонов единицы энергетической освещенности в диапазоне от 5 до 50 кВт/м² не превышают 6 %.

• 4.2 Рабочие эталоны применяются для передачи единицы энергетической освещенности средствам измерений методом сличения при помощи компаратора.

• 4.3  Отношение относительной погрешности рабочих эталонов к доверительным границам погрешности средств измерений должно быть не более 0,625 (1:1,6).

• 5.1 В качестве средств измерений энергетической освещенности в диапазоне от 1 до 50 кВт/м² применяют теплоприемники, в том числе датчики плотности радиационного потока.

• 5.1.1 Пределы допускаемой относительной погрешности Л₀ высокоточных средств измерений энергетической освещенности при передаче единицы от вторичных эталонов не превышают 5 % в диапазоне от 1 до 50 кВт/м².

• 5.1.2 Пределы допускаемой относительной погрешности Л0 средств измерений энергетической освещенности при передаче единицы от рабочих эталонов не превышают 7 % в диапазоне от 1 до 5 кВт/м² и 10 % в диапазоне от 5 до 50 кВт/м².
