МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

10 февраля 2020 г.

Москва

О переоформлении свидетельства № 64990 об утверждении типа средств измерений «Комплексы поверочные портативные КПП-1» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «ЛАНИТ» от 12 декабря 2019 г. № 22-08/4507 приказываю:

• 1.  Внести изменения в описание типа комплексов поверочных портативных К1111-1, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 66485-17, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Установить поверку комплексов поверочных портативных КПП-1 по документу МП 2551-0162-2016 с изменением № 1 «ГСИ. Комплексы поверочные портативные КПП-1. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28 ноября 2019 г., и распространить действие документа на комплексы поверочные портативные КПП-1, находящиеся в эксплуатации.

• 3.  Переоформить свидетельство № 64990 об утверждении типа комплексов поверочных портативных К1111-1, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 66485-17, в связи с переименованием изготовителя с ЗАО «ЛАНИТ», г. Москва, на АО «ЛАНИТ», г. Москва, и в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                  С.С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат; 0DE1O36E1BD7EOFB8OEA1189ODBCB6DO9O Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11,2019 до 06.11.2020

Приложение

к приказу Федерального агентства по техническому регулированию

и метрологии

от «10» февраля 2020 г. № 287

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы поверочные портативные КПП-1 (далее - комплексы КПП-1) предназначены для задания и измерений абсолютного (атмосферного) давления и поверки средств измерений атмосферного давления. Комплексы КПП-1 являются рабочими эталонами первого разряда в соответствии с ГОСТ Р 8.840-2013.

Принцип действия комплексов КПП-1 основан на создании с помощью устройства задания и поддержания давления в герметичной камере давления комплекса КПП-1 абсолютного давления воздуха и измерении его при помощи барометра. Измеренные значения отображаются на дисплее барометра. Цена единицы младшего разряда при измерении абсолютного (атмосферного) давления составляет 0,01 гПа.

Конструктивно комплексы КПП-1 выполнены по модульному принципу. Комплексы КПП-1 состоят из измерительного модуля, модуля воспроизведения атмосферного давления, дополнительного оборудования и кейса для хранения и перевозки.

Измерительный модуль состоит из барометра образцового переносного БОП-1М-2 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 26469-17), вакуумных штуцеров и соединительных вакуумных шлангов.

Модуль воспроизведения атмосферного давления состоит из устройства задания и поддержания давления WIKA CPP30 (ручная пневматическая помпа), герметичной камеры давления (бароблока), штуцеров, соединительных вакуумных шлангов и вспомогательного оборудования.

Общий вид комплексов КПП-1 представлен на рисунке 1.

Схема пломбирования комплексов КПП-1 от несанкционированного доступа представлена на рисунке 2.

1

2

2

Рисунок 1 - общий вид комплексов поверочных портативных КПП-1

• 1 - барометр образцовый переносной БОП-1М-2,

• 2 - герметичная камера давления (бароблок),

• 3 - устройство задания и поддержания давления WIKA CPP30,

  4 - кейс для хранения и перевозки

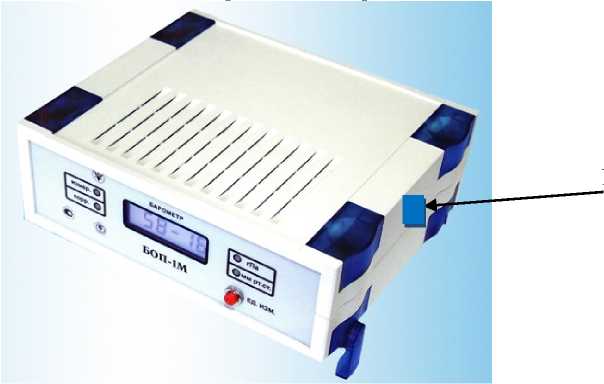

  Рисунок 2 - схема пломбирования Комплексов поверочных портативных КПП-1

  1 - пломбы на корпусе барометра образцового переносного БОП-1М-2

Комплексы КПП-1 имеют встроенное в барометр образцовый переносной БОП-1М-2 программное обеспечение ПО «Bop2.tsk». Встроенное ПО «Bop2.tsk» обеспечивает обработку и индикацию результатов измерений на дисплее барометра.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Номер версии (идентификационный номер) ПО

Лист № 3 Всего листов 5 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским методом и на корпус комплекса КПП-1 в виде этикетки.

Комплектность средства измерений

Таблица 4 - Комплексность комплексов поверочных портативных К! И1-1

осуществляется по документу МП 2551-0162-2016 с изменением № 1 «ГСИ. Комплексы поверочные портативные КПП-1. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 28.11.2019 года.

Основные средства поверки:

Манометр грузопоршневой серии 2000, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 40259-08.

Датчик давления мембранно-емкостной Баратрон 698А, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 31851-06.

Секундомер механический СОСпр, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 11519-11.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до V10⁶ Па

Технические условия ЯКИН.665600.676 ТУ1 «Комплексы поверочные портативные КПП-1»

Акционерное общество «Лаборатория новых информационных технологий «ЛАНИТ» (АО «ЛАНИТ»)

ИНН 7727004113

Адрес: 129075, Москва, Мурманский проезд, д. 14, к. 1.

Юридический адрес: 105066, Москва, ул. Доброслободская 5, корпус 1. Web-сайт: www.lanit.ru

E-mail: lanit@lanit.ru

Телефон (факс): (495) 967 66 50, (495) 967 66 50

Лист № 5 Всего листов 5 Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01 Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер в реестре аккредитованных лиц RA.RU.311541
