МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

16 июля 2019 г.                                              №  1687

Москва

О переоформлении, продлении свидетельства № 56357 об утверждении типа на весы автомобильные неавтомотического действия ВСТА и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО НЛП «Метрон-Сиб» б/д № 30 п р и к аз ы в аю:

• 1. Внести изменения в описание типа на весы автомобильные неавтомотического действия ВСТА, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58088-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства № 56357 об утверждении типа средств измерений «Весы автомобильные неавтомотического действия ВСТА» на последующие 5 лет.

• 3. Переоформить свидетельство № 56357 об утверждении типа на весы автомобильные неавтомотического действия ВСТА, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 58088-14, в связи с изменением юридического статуса заявителя.

• 4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С.Голубев

Заместитель Руководителя

г                                                                      'I

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и _____                    метрологии.

С1Я ДЕНИЯ О CEPI ИФИКАН' ЭП

Сертификат: OOE1036EE32711E88OE9EO071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

I                            J

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «16» июля 2019 г. № 1687

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные неавтоматического действия ВСТА

Весы автомобильные неавтоматического действия ВСТА (далее - весы) предназначены для измерения массы автотранспортных средств при статическом взвешивании

Принцип действия весов основан на преобразовании деформаций упругих элементов весоизмерительных датчиков (далее - датчики), возникающих под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков преобразуются в цифровые при помощи индикатора и результат взвешивания в единицах массы отображается на дисплее последнего.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), включающего раму с установочными узлами весоизмерительных датчиков, и индикатора, расположенного в отапливаемом помещении весовой.

В составе весов применяются датчики типа WBK (госреестр № 56685-14, производство фирмы «CAS Corporation», Республика Корея) или датчики типа Column модификации BM14G (госреестр № 55371-13, производство фирмы «ZEMIC», КНР) и индикатор типа CI модели CI-6000A (госреестр № 50968-12, производство фирмы «CAS Corporation», Республика Корея).

Структура условного обозначения весов:

ВСТА - Мах Х - L Y

|_______ Ширина грузоприемного устройства (С - до 3,4 м,

У - до 4,5 м)

_________ Длина грузоприемного устройства, м ------------ Тип датчика (K - WBK, Z - BM14G) _________________ Значение максимальной нагрузки (40 - 100) т

-------------------- Обозначение типа

Общий вид весов ВСТА представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

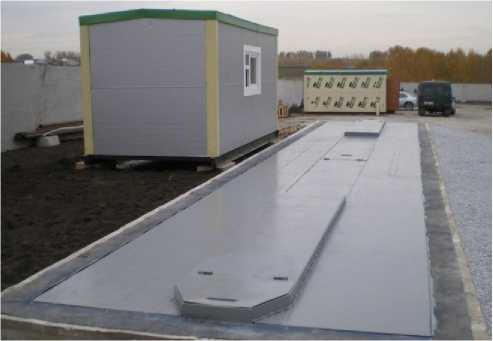

Рисунок 1 - Общий вид весов ВСТА

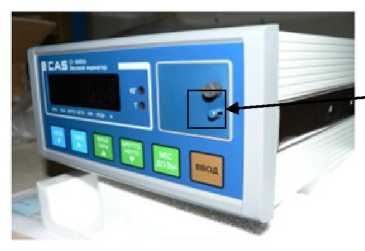

Рисунок 2 - Схема пломбирования

Программное обеспечение (далее - ПО) индикатора CI-6000A является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении индикатора.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитной пломбы.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Класс точности весов по ГОСТ OIML R 76-1-2011..........................................III (средний)

Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Пределы допускаемой погрешности устройства установки на нуль.........................±0,25 е

Диапазон устройства выборки массы тары............................................от 0 до 50 % Max

Таблица 3 - Технические характеристики весов

Таблица 4 - Значения габаритных размеров и массы ГПУ весов

наносится методом штемпелевания на маркировочную табличку, расположенную на боковой поверхности ГПУ, и типографским способом на Руководства по эксплуатации МТР 2.791.011 РЭ в левом верхнем углу титульного листа.

Таблица 5 - Комплектность весов

осуществляется по ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания. Приложение ДА.

Основные средства поверки:

рабочие эталоны 4 разряда в соответствии с документом «Государственная поверочная схема для средств измерения массы» - гири класса точности М₁, М_1-2 по ГОСТ OIML R 111-1-2009 «Гири классов El, Е2, F1, F2, M1, Ml-2, М2, М2-3, M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт на весы.

приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания

Государственная поверочная схема для средств измерения массы

Акционерное общество Научно-производственное предприятие «Метрон-Сиб» (АО НПП «Метрон-Сиб»)

ИНН5403196700

Адрес: Россия, 630088, г. Новосибирск, ул. Сибиряков-Гвардейцев, 49/2 Телефон: +7 (383) 291-92-93

Факс: +7 (383) 223-55-47

Е-mail: metronsibir@ngs.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4, Телефон: +7 (383) 210-08-14; факс: +7 (383) 210-13-60, E-mail: director@sniim.ru.

Аттестат аккредитации ГЦИ СИ ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № 30007-09 от 12.12.2009 г.
