№2404 от 21.11.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 501341
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 5 сентября 2023 г. № 1800 «О внесении изменении в сведения об утвержденных типах средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 2404 от 21.11.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
21 ноября 2023 г. № 2404
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 5 сентября 2023 г. № 1800 «О внесении изменении в сведения об утвержденных типах средств измерений»
В связи с технической ошибкой п р и к а з ы в а ю:
-
1. Внести изменения в пункт 3 приложения к приказу от 5 сентября 2023 г. № 1800 «О внесении изменении в сведения об утвержденных типах средств измерений», заменив описание типа, изложив его в прилагаемой редакции.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\________—_________✓
УТВЕРЖДЕНО Приказом Федерального агентства по техническому регулированию и метрологии от «21» ноября 2023 г. № 2404 Регистрационный № 74463-19
Лист 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматографы газовые промышленные «Хромос ПГХ-1000.1»
Назначение средства измеренийХроматографы газовые промышленные «Хромое ПГХ-1000.1» (далее -хроматографы) предназначены для измерения содержания компонентов, входящих в состав анализируемых проб веществ и материалов, измерения содержания углеводородов (нефтепродуктов) в воде.
Описание средства измеренийПринцип действия хроматографа основан на разделении на хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой и подвижной фазой - газом-носителем с последующим детектированием компонентов анализируемой пробы.
Хроматограф состоит из следующих блоков:
-
- блок управления - вычислительное устройство на базе РС/АТ совместимого компьютера с установленным программным обеспечением «Хромос». Вычислительное устройство работает совместно с центральной платой управления, которая обеспечивает связь между хроматографом и встроенным компьютером;
-
- программное обеспечение «Хромос» (далее - ПО) - для управления хроматографом, а также сбора и обработки хроматографических данных.
-
- блок аналитический.
В состав аналитического блока входят:
-
- один или два термостата, теплоизолированных съёмных;
-
- нагреватели (для поддержания температуры термостата);
-
- хроматографические колонки;
-
- дозирующие краны;
-
- переключающие клапаны;
-
- усилители;
-
- платы управления клапанами и платы питания;
-
- пневмосопротивления;
-
- регуляторы потока газов.
На передней панели прибора имеется дисплей, предназначенный для управления прибором и отображения информации.
В приборе могут быть установлены капиллярные, насадочные и микронасадочные колонки. В зависимости от решаемой аналитической задачи, приборы могут быть оснащены одним или несколькими детекторами из следующего списка:
-
• ДТП- детектор по теплопроводности
-
• ПИД - пламенно-ионизационный детектор
-
• ПФД-S - пламенно-фотометрический детектор
-
• ТХД - термо-химический детектор
-
• ЭЗД- электронно-захватный детектор
-
• ЭХД- электро-химический детектор
-
• РИД- разрядно-ионизационный детектор
Градуировка хроматографа проходит в автоматическом режиме.
Хроматографы газовые промышленные «Хромос ПГХ-1000.1» выпускаются в двух исполнениях.
В исполнении 1 хроматограф выполняется в специальном взрывозащищенном исполнении в корпусе с непроницаемой оболочкой «d» по ГОСТ IEC 60079-1-2011. Хроматограф в исполнении 1 может быть укомплектован одним или несколькими детекторами по теплопроводности, электронно-захватным детектором, термо-химическим детектором, электрохимическим детектором.
Исполнение 1

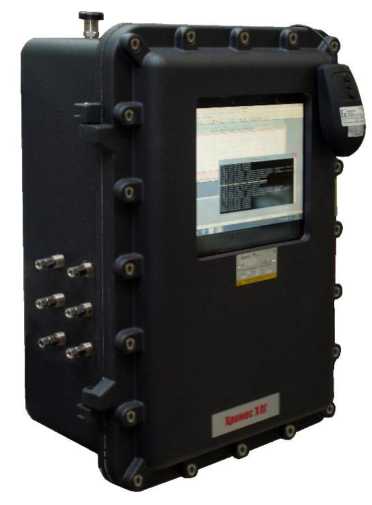

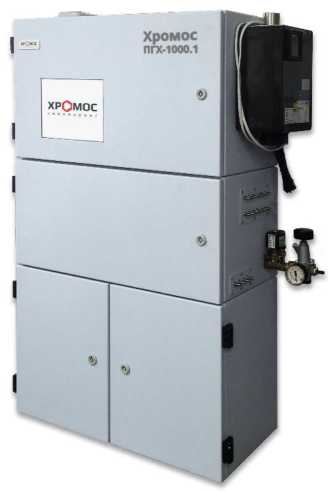

Рисунок 1 - Внешний вид хроматографа газового промышленного
«Хромос ПГХ-1000.1»
Исполнение 2
Исполнение 1
Исполнение 2
Место нанесения знака поверки

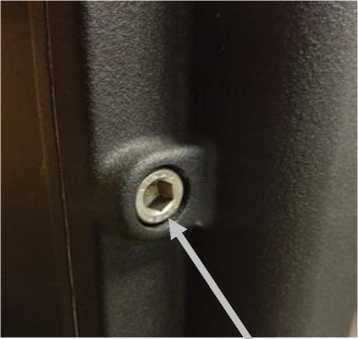

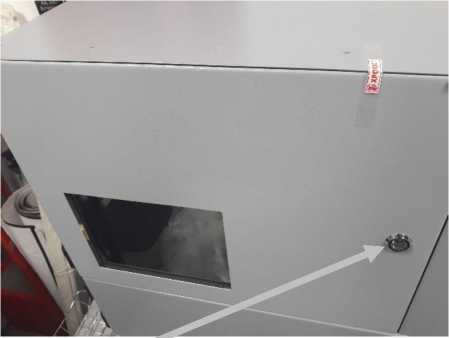

Рисунок 2 - Место пломбировки хроматографа газового промышленного «Хромос ПГХ-1000.1» от несанкционированного доступа и нанесения знака поверки в виде оттиска поверительного клейма.
В исполнении 2 конструкция хроматографа выполняется в специальном взрывозащищенном исполнении - заполнение или продувка оболочки под избыточным давлением «р» по ГОСТ IEC 60079-2-2013. Повышенная защита «е» по ГОСТ 31610.7-2012/IEC 60079-7:2006 обеспечивается продувкой блока электроники и детекторов хроматографа воздухом КИП под избыточным давлением. Хроматограф в исполнении 2 может быть укомплектован детекторами по теплопроводности, пламенно-ионизационным детектором, пламенно-фотометрическим детектором, электронно-захватным детектором и термо-химическим детектором, электро-химическим детектором, разрядноионизационный детектором.
На шильдике, установленном на задней стенке хроматографа, указывается:
-
- товарный знак предприятия-изготовителя;
-
- наименование предприятия-изготовителя;
-
- знак утверждения типа;
-
- наименование изделия;
-
- маркировка взрывозащиты (в зависимости от исполнения);
-
- специальный знак взрывобезопасности Ех;
-
- единый знак обращения продукции на рынке государств-членов Таможенного союза ЕАС;
-
- допустимый диапазон температуры окружающего воздуха;
-
- маркировка степени защиты (от воздействия твердых тел и воды) IP65;
-
- заводской номер изделия, включающий год и месяц изготовления;
-
- страна-изготовитель;
-
- надпись «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ».
Заводской номер хроматографа в формате цифрового обозначения наносится на информационную табличку (шильд), расположенную на задней панели хроматографа. Ограничение доступа к местам настройки осуществляется путем нанесения мастичных пломб с изображением знака поверки на специально оборудованных площадках на винтах крепления (рисунок 2).
ООО "ХРОМОС инжиниринг'
Хроматограф газовый промышленный 'ХромоеПГХ-1000.Г Исполнение!
ОСВВНИИФТРИ RU C-RU.BH02.B.00860/23
1ExdbibllCT4GbX IP65
+4'C<ta<+5(JC Ргпах=0,5МПа
Дата
Сделано в России ЕАЭС
Рисунок 3 - Образец шильдика в исполнении 1
ООО "ХРОМОС инжиниринг"
Хроматограф газовый промышленный "Хромое ПГХ-1000. Г Исполнение 2
ОСВ ВНИИФТРИ RU C-RU.BH02B.00860/23
1ExdbebpxibllCT4GbX IP65 +4'С <ta <+50С Ргпах=0,5МПа
]
№
Дата
Сделано в России ЕАЭС
Рисунок 4 - Образец шильдика в исполнении 2
Маркировка взрывозащиты должна соответствовать ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Программное обеспечениеДля управления работой хроматографа, сбора и обработки хроматографических данных, ведения базы данных по хроматографическим анализам используется программное обеспечение «Хромос».
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
CalcModule.dll |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 1.2 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
37С2В7АВ |
|
Алгоритм вычисления цифрового идентификатора программного кода |
CRC-32 |
Влияние программного обеспечения на метрологические характеристики отсутствует.
Метрологические характеристики хроматографа нормированы с учетом программного обеспечения.
При работе хроматографа газового промышленного «Хромос ПГХ-1000.1» (исполнение 2) в соответствии с ГОСТ 31371.7-2020, для управления работой хроматографа, сбора
лист 5 всего листов 9 и обработки хроматографических данных, ведения базы данных по хроматографическим анализам используется программное обеспечение «Хромос Поток».
Таблица 1.1 - Идентификационные данные программного обеспечения.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Хромос Поток |
|
Контролируемый файл: |
Chromos.Calc.dll |
|
Номер версии (идентификационный номер) ПО |
1.2.0.0 |
|
Контрольная сумма ПО |
7f217998-e840a84d-fa78bd3b-d9d97592-90db3c08 |
Метрологические характеристики приведены в таблице 2.
Таблица 2 - Пределы допускаемого значения относительного среднего квадратического отклонения (ОСКО) выходного сигнала (площади, времени удерживания) в изотермическом режиме
|
Детектор |
ОСКО по времени удерживания, % |
ОСКО по площади, % | ||
|
Дозирование газа |
Дозирование жидкости | |||
|
Насадочная колонка |
Капиллярная колонка | |||
|
ПИД |
1 |
1 |
2 |
4 |
|
ДТП |
1 |
1 |
2 |
- |
|
ПФД-S |
1 |
3 |
- |
- |
|
ТХД |
1 |
2 |
- |
- |
|
ЭЗД |
2 |
2 |
- |
- |
|
ЭХД |
1 |
2 |
- |
- |
|
РИД |
1 |
2 |
- |
- |
Таблица 3 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
1. Пределы допускаемого значения относительного изменения выходного сигнала (площадей) от первоначального значения за 48 ч непрерывной работы, % | |
|
- ПИД, ДТП |
±5 |
|
- ПФД-S, ТХД |
±10 |
|
- ЭЗД |
±4 |
|
- ЭХД |
±4 |
|
- РИД |
±6 |
|
2. Уровень флуктуационных шумов нулевого сигнала детекторов не более: | |
|
- ПИД, А |
2,040-14 |
|
- ДТП, В |
1,6-10-7 |
|
- ПФД-S, А |
5,040-12 |
|
- ТХД, В |
1,0^10-5 |
|
- ЭЗД, А |
1,0-10-13 |
|
- ЭХД, В |
1,040-6 |
|
- РИД, В |
1,0Ч0-4 |
Продолжение таблицы 3
|
3. Уровень дрейфа нулевого сигнала детекторов не более: | |
|
- ПИД, А/ч |
5,0П0-12 |
|
- ДТП, В/ч |
1,0П0-4 |
|
- ПФД-S, А/ч |
1,0^10-10 |
|
- ТХД, А/ч |
1,0П0-4 |
|
- ЭЗД, А/ч |
1 •IO-12 |
|
- ЭХД, В/ч |
1,4Н0-5 |
|
- РИД, В/ч |
1,0П0-2 |
|
4. Пределы детектирования детекторов не более: | |
|
- ПИД, по гептану, бензолу или пропану, гС/с |
4,0П0-12 |
|
- ДТП, гептану, пропану, азоту, водороду г/см3 |
3,0^10-9 |
|
- ПФД-S, по сере в сероводороде, г/с |
4,0П0-12 |
|
- ТХД, по кислороду, г/см3 |
1,5П0-10 |
|
- ЭЗД по трихлорэтилену в азоте, г/с |
2,0'10-13 |
|
- ЭХД, по сероводороду, г/см3 |
1,0Н0-11 |
|
- ЭХД, по этилмеркаптану, г/см3 |
3,0Н0-11 |
|
- РИД, по водороду, метану, г/см3 |
2,0П0-12 |
|
- РИД, по кислороду, азоту, оксиду углерода, г/см3 |
9,0П0-12 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура термостата колонок, °С |
от (Токр + 3) до +300 |
|
Температура термостатируемых зон, °С |
от +40 до +300 |
|
Максимальная температура дозатора, °С |
+300 |
|
Максимальная температура кранов, °С |
+300 |
|
Максимальная температура детекторов, °С: |
+300 |
|
Дискретность задания температур во всех зонах, °С |
0,01 |
|
Отклонение среднего установившегося значения температуры термостатов от заданного значения, о С |
±5 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230 ± 23 |
|
- частота переменного тока, Гц |
50 ± 0,4 |
|
- напряжение постоянного тока, В |
24 ± 3 |
|
Конфигурация хроматографа: Габаритные размеры (Д х Ш х В), мм, не более - Исполнение 1 (моноблок) |
250х400х600 |
|
- Исполнение 2 (состоит из нескольких блоков) |
660х350х1010 |
|
Наработка на отказ, ч, не менее |
26280 |
|
Средний срок службы, лет |
10 |
|
Масса (без системы пробоподготовки), кг, не более - Исполнение 1 |
50 |
|
- Исполнение 2 |
80 |
|
Мощность, потребляемая хроматографом (без дополнительных устройств), ВА, не более: Исполнение 1: при выходе на рабочий режим |
450 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Исполнение 2: при выходе на рабочий режим Исполнение 1: после выхода на рабочий режим Исполнение 2: после выхода на рабочий режим |
2200 80 1000 |
|
Время выхода на режим, час, не более |
1,5 |
|
Передача данных |
Ethernet (Modbus ТСР), RS-485 (Modbus RTU), Аналоговый выход от 0 до 20 mA Аналоговый выход от 4 до 20 mA Аналоговый выход от 0 до 5 В Аналоговый выход от 0 до 10 В Аналоговый выход от - 5 до + 5 В Аналоговый выход от - 10 до + 10 В Дискретные выходы (сухой контакт) |
|
Маркировка взрывозащиты: | |
|
-Исполнение 1 |
1Ex db ib IIC T4 Gb X |
|
-Исполнение 2 |
1Ex db eb px ib IIC T4 Gb X |
|
Подгруппа электрооборудования по ГОСТ 31610.02014 (IEC 60079-0:2011) |
IIC |
|
Температурный класс: | |
|
-Исполнение 1 |
Т4 |
|
-Исполнение 2 |
Т4 |
|
Применяемый тип взрывозащиты: | |
|
-Исполнение 1 -взрывонепроницаемая оболочка по ГОСТ IEC 60079-1-2011.
-оболочка под избыточным давлением по ГОСТ IEC 60079-2-2013.
60079-7:2006 |
d р е |
|
- заполнение или продувка оболочки под избыточным давлением. Ex-атмосфера изолирована от источника возгорания по ГОСТ IEC 60079-2-2013 |
Px |
|
Степень защиты от воздействия окружающей среды хроматографа по ГОСТ 14254-2015 (IEC 60529:2013) |
IP65 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +4 до +50 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на информационную табличку хроматографа в виде наклейки.
лист 8 всего листов 9 Комплектность средства измерений
Таблица 5 - Комплектность хроматографов
|
Наименование |
Обозначение |
Количество |
|
Хроматограф газовый промышленный «Хромос ПГХ-1000.1» Исполнение 1 Исполнение2 |
ХАС 1.550.004 |
1 |
|
Составные части комплекса | ||
|
Эксплуатационные документы (комплект) |
ХАС 1.550.004 ВЭ |
1 |
|
Персональный компьютер | ||
|
Программное обеспечение «Хромос» на USB-флеш-накопителе |
ХАС 3.001.001 |
1 |
|
Комплект ЗИП |
ХАС 2.320.006 ЗИ |
1 |
|
Упаковка |
- |
1 |
|
Составные части хроматографа | ||
|
Детекторы | ||
|
Детектор ПИД Детектор ДТП проточный Детектор ЭЗД Детектор ПФД-S Детектор ТХД Детектор ЭХД Детектор РИД |
- | |
|
Устройства ввода проб | ||
|
Кран 4-х портовый газовый Кран 6-ти портовый газовый Кран 8-ми портовый газовый Кран 10-ти портовый газовый Краны для ввода жидких проб (КДЖ) |
- | |
|
Дополнительные устройства | ||
|
Дозатор автоматический парофазный Дозатор с функцией дозирования жидкости, равновесного пара и твердофазной экстракции Индикатор расхода газа Блок регулирования давления газов Блок регулирования расхода газов Разветвители газовых потоков Блок коммутации и подготовки газов Узлы сброса Устройство для разгазирования Регулятор давления механический Фильтры дополнительной очистки газов Блок фильтров выносной Фильтры для улавливания механических частиц |
- | |
|
Дополнительное оборудование | ||
|
Компрессор воздуха Детекторы поиска утечек газов Регуляторы давления высокой чистоты Дроссель механический Вентили тонкой регулировки Система разгазирования проб Пробоотборники Колонки адсорбционные Колонки насадочные стеклянные Колонки насадочные металлические Колонки капиллярные Газовая арматура в комплекте |
- |
Наличие указывается в упаковочном листе |
|
Баллоны с аттестованными газовыми и жидкими смесями |
- | |
|
Баллоны с газами | ||
|
Стандартные образцы | ||
|
Чистые вещества | ||
|
Реактивы | ||
|
Примечание - Комплект поставки определяется заказом потребителя, исходя из аналитических задач. | ||
Сведения о методиках (методах) измерений приведены в разделе 1.5 Руководства по эксплуатации
Нормативные и технические документы, устанавливающие требования к средству измерений
ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 4215-006-69502896-18 с изменением 3. Хроматографы газовые промышленные «Хромос ПГХ-1000.1». Технические условия.
Изготовитель
Общество с ограниченной ответственностью «ХРОМОС Инжиниринг» (ООО «ХРОМОС Инжиниринг»)
ИНН 5249111131
Адрес: 606002, Нижегородская обл., г. Дзержинск, ул. Лермонтова, д. 20, стр. 83
Тел./факс: (8313) 249-200, 249-300, 348-255
E-mail: mail@has.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
Адрес: 603950 г. Нижний Новгород, ул. Республиканская, д. 1 Тел. 8(800) 200-22-14
E-mail: mail@nncsmTu
Web-сайт: http://www.nncsm.ru
Уникальный номер записи в реестре аккредитованных лиц 30011-13.
