Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «14» сентября 2018 г. №1980

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры многофазные Roxar MPFM 2600

Расходомеры многофазные Roxar MPFM 2600 (далее - расходомеры) предназначены для измерений текущего расхода и массы сырой нефти, сырой нефти без учета воды, объемной доли воды, текущего расхода газа в объёмных и массовых единицах и объема газа в многофазных потоках продукции нефтяных скважин без предварительной сепарации измеряемой среды.

В основе принципа работы расходомера лежит использование различий в физических свойствах компонент измеряемой среды, в частности, значений диэлектрической проницаемости, электропроводности и плотности.

В расходомере реализованы отдельные функции определения состава и скорости измеряемой среды.

При определении состава многофазного потока измеряется импеданс, включающий электрическую ёмкость и проводимость, а также давление и температура.

Определение скорости выполняется одним из двух методов в зависимости от газосодержания: корреляционным или с помощью трубы Вентури. Выбор метода осуществляется автоматически.

При конфигурировании в расходомер него заносят информацию о следующих свойствах измеряемой среды - плотности нефти/воды/газа, диэлектрической проницаемости нефти, электропроводности воды, таблицы PVT-свойств нефти.

Возможна дополнительная комплектация расходомера гамма-плотномером для измерений плотности многофазного потока измеряемой среды.

Основными элементами расходомера являются:

• - корпус измерителя:

• - труба Вентури по ISO 5167-2003;

• - преобразователь многопараметрический 3051SMV (номер в Госреестре 46317-15) фирмы «Emerson Process Management / Rosemount Inc.», для измерения давления, перепада давления, температуры, массового расхода и массы, объемного расхода приведенного к стандартным условиям;

• - двухуровневые датчики - электроды DP26, являющиеся обкладками конденсатора, датчиками кондуктометра и датчиками корреляционного преобразователя скорости;

• - узел для подключения гамма-плотномера;

• - электронное оборудование, служащее для измерения импеданса с помощью электродов DP26 и сверхскоростной прямой обработки и контроля данных;

• - корпус компьютера потока, имеющий разные варианты исполнения в зависимости от требуемого класса защиты;

• - отсечной сдвоенный запорно-спускной клапан модельного ряда Parker для отсечки датчиков от измерительной среды;

• - компьютер потока, созданный на базе шины РС/104, представляющий собой вычислительный блок для быстрого выполнения всех алгоритмов вычисления параметров потока, обеспечения связи со всеми внутренними средствами измерений, взаимодействия с внешним программным обеспечением (далее - ПО) «MPFM 2600 Service Console» (установленным на переносном или персональном компьютере) и клиентскими системами.

Для получения результатов измерений текущего расхода и количества сырой нефти, воды и газа в объёмных и массовых единицах используется ПО «Flow Computer Software Version 4.06», установленное в энергонезависимую память компьютера потока.

Общий вид расходомера приведен на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунках 2 и 3.

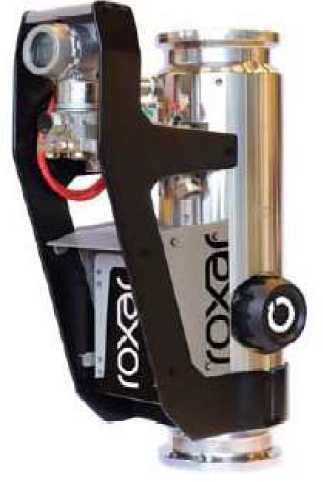

Рисунок 1 - Фотография общего вида расходомера многофазного Roxar MPFM 2600

Механическая защита от несанкционированного доступа осуществляется пломбированием наклейками корпуса компьютера потока, а также выходов интерфейсов преобразователя многопараметрического Rosemount 3051SMV и блока полевой электроники.

Место пломбировки

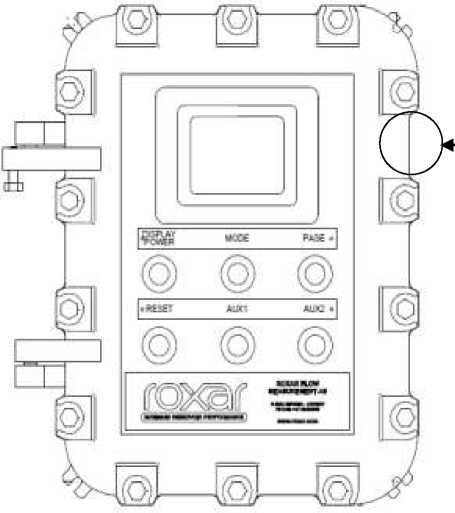

Рисунок 2 - Схема пломбировки корпуса компьютера потока

• 1 - место пломбирования интерфейса датчика температуры



• 2 - место пломбирования интерфейса многопараметрического датчика

• 3 - место пломбирования интерфейса блока электроники

Рисунок 3 - Схема пломбировки интерфейсов датчиков

Данные, полученные при измерениях, обрабатываются с помощью ПО «Roxar MPFM Sensor software version 4.06», реализующего алгоритмы совместного решения уравнений, содержащих искомые и измеренные физические величины, результаты вычислений в виде значений текущих расходов и количества отдельных компонентов, а также их динамики, представляются на локальном дисплее в табличном и графическом виде. Идентификационные данные ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения»

Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.

Конструкция расходомеров обеспечивает ограничение доступа к метрологически значимой части ПО в целях предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажениям результатов измерений.

Метрологические и технические характеристики расходомера указаны в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Продолжение таблицы 2

Пределы допускаемой относительной погрешности измерений расходомера представлены в таблице 3.

наносится на маркировочную табличку расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.

Таблица 4 - Комплектность расходомера

осуществляется по документу МП 0168-9-2014 с изменением № 1 «Инструкция. ГСИ. Расходомеры многофазные Roxar MPFM 2600. Методика поверки», утверждённому ФГУП «ВНИИР» 30.05.2018 г.

Основные средства поверки:

- Государственный первичной специальный эталон единицы массового расхода газожидкостных смесей ГЭТ 195-2011 (далее - ГЭТ 195), диапазон воспроизведения:

массового расхода газожидкостной смеси (далее - ГЖС) от 2 до 110 т/ч; объемного расхода газа, приведенного к стандартным условиям от 0,1 до 250 м³/ч; расширенная неопределенность (при коэффициенте охвата k = 2) воспроизведения: массового расхода ГЖС 0,46 %;

объемного расхода газа, приведенного к стандартным условиям 0,38 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования

ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков

Техническая документация фирмы изготовителя

Фирма «Emerson SRL», Румыния

Адрес: 400641 Румыния, Cluj-Napoca, Str. Emerson, Nr. 4

Тел.: + 47 51 8800, факс: + 47 51 8801

Общество с ограниченной ответственностью «Роксар Сервисиз»

(ООО «Роксар Сервисиз»)

Адрес: 115054, г. Москва, ул. Дубининская, д.53, стр. 5 Тел.: +7 (495) 504-34-05

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»

Адрес: 420088, Республика Татарстан, г. Казань, ул.2-я Азинская, 7А

Тел.: +7 (843)272-70-62, факс: +7 (843) 272-00-32

E-mail: vniirpr@bk.ru

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
