ПРИКАЗ

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 26 июля 2019 г. № 1753

«О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 56859 «Весы платформенные ВСДП «ГРАНИТ-Т» и внесении изменений в описание типа»

В связи с технической ошибкой п р и к а з ы в а ю:

• 1. Внести изменения в приложение к приказу от 26 июля 2019 г. № 1753 «О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 56859 «Весы платформенные ВСДП «ГРАНИТ-Т» и внесении изменений в описание типа», заменив описание типа средства измерений, прилагается к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель

  Е.Р.Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

<__________—__________✓

Лист № 1

Всего листов 6

Приложение к свидетельству № 56859/1 об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утвержденной приказом Росстандарта № 1753 от 26.07.2019 г.)

Весы платформенные ВСДП «ГРАНИТ-Т» предназначены для статического взвешивания различных грузов.

Принцип действия весов основан на преобразовании действующей на весы нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором наклеены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Данный сигнал передаётся в весоизмерительный прибор (индикатор), где обрабатывается в соответствии с заданным алгоритмом, с последующей выдачей результата взвешивания на цифровое табло последнего и при необходимости на дублирующее табло и АРМ оператора.

Весы состоят из грузоприемного устройства (ГПУ) и индикатора.

ГПУ состоит из одного или двух весовых модулей (ВМ). ВМ состоит из рамы нижней, рамы средней и крышки. Рама средняя опирается через узлы весоизмерительных датчиков на раму нижнюю, а между средней рамой и крышкой устанавливаются демпфирующие элементы. Рама нижняя крепится на закладные детали на поверхности (рисунок 1а) или в приямке (рисунок 1б). На крышке размещается палета с завалочной корзиной или грузоприемные проложки, или ложементы, предназначенные для укладки грузов, перемещаемых грузоподъемными механизмами и технологическими транспортными средствами.

В весах устанавливаются датчики: типа С модели C16A фирмы «Hottinger Baldwin Messtechnik GmbH», Германия (госреестр №60480-15) или RTN фирмы «Hottinger Baldwin Messtechnik GmbH», Германия (госреестр №21175-13) или WBK фирмы «CAS Corporation», Р. Корея (госреестр №56585-14).

В весах используются индикаторы типа WE модели WE2111 фирмы «Hottinger Baldwin Messtechnik GmbH», Германия (госреестр № 61808-15) или типа Микросим модели М0601 производства ООО НПП «Метра», Россия (Госреестр № 55918-13), которые устанавливаются в отапливаемом помещении. Индикаторы размещаются на столе оператора или в шкафу измерительном.

Шкаф измерительный имеет ряд исполнений, различающихся наличием каналов связи, протоколов связи и наличием системы подогрева.

Условное обозначение весов:

ВСДП Х . Х . Х

------ ширина ВМ, дм ----------длина ВМ, дм

--максимальная нагрузка, т

__тип весов

Модификации весов отличаются максимальными нагрузками, типом весоизмерительных датчиков и индикаторов, и другими характеристиками, параметры которых приведены в таблице 2.

Общий вид весов платформенных ВСДП «ГРАНИТ-Т» представлен на рисунке 1 (а, б).

Рисунок 1б

Схемы пломбирования от несанкционированного доступа представлены на рисунке 2.

Место пломбирования

Индикатор WE2111

'Место пломбирования

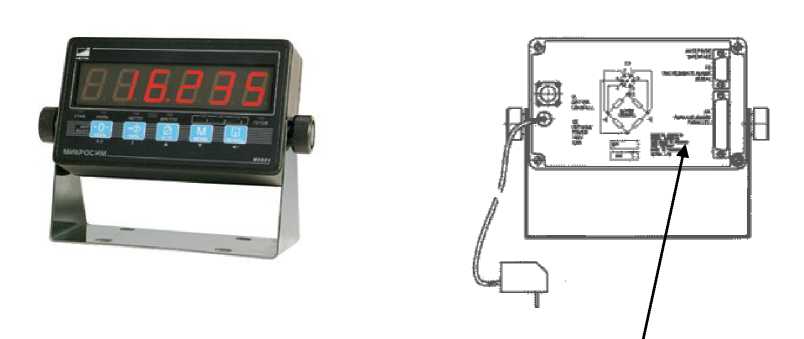

Индикатор Микросим М0601

Рисунок 2 - Схемы пломбирования индикаторов

Индикаторы WE2111 и Микросим М0601 имеют встроенное программное обеспечение (далее по тексту - ПО), которое жестко привязано к электрической схеме и идентифицируется по номеру версии ПО. Номер версии ПО высвечивается на дисплее при каждом запуске индикатора.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений, обеспечивается защитной пломбой для индикатора WE2111 на передней панели корпуса, а для индикатора М0601 с тыльной стороны корпуса, предотвращающей доступ к переключателю входа в режим настроек и юстировки.

Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Класс точности весов по ГОСТ OIML R 76-1-2011......................................III (средний)

Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Окончание таблицы 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов

допускаемых погрешностей при первичной поверке

Пределы допускаемой погрешности устройства установки на нуль........................ ± 0,25 е

Максимальный диапазон устройства выборки массы тары....................... от 0 до 90 % Max

Таблица 3 - Технические характеристики весов

наносится на маркировочную табличку, расположенную на ВМ весов, фотохимическим способом и на титульный лист Руководства по эксплуатации весов ЭВП 427466.008Т РЭ типографским способом.

Таблица 4 - Комплектность весов

осуществляется по документу МП 58535-14 «Методика поверки весов платформенных ВСДП «ГРАНИТ-Т», утверждённому ФГУП «СНИИМ» 25.12.2013 г.

Основные средства поверки:

• - рабочие эталоны 4 разряда в соответствии с документом «Государственная поверочная схема для средств измерения массы» - гири класса точности М1, М1-2 по ГОСТ OIML R 111-1-2009;

• -   специальные грузы (спецгрузы). Действительное значение массы спецгруза определяется на момент поверки на контрольных весах, погрешность которых не должна превышать 1/3 пределов допускаемой погрешности поверяемых весов в данной точке нагрузки.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт на весы.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;

Государственная поверочная схема для средств измерения массы.

Непубличное      акционерное      общество

(НАО «ЭТАЛОН ВЕСПРОМ»)

ИНН 7453087740

Адрес: 454006, г. Челябинск, ул. Российская, д. 1

Телефон/факс: +7 (351) 211-33-25

E-mail: vesprom@etalon-vesprom.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «СНИИМ») Адрес: 630004, г. Новосибирск, пр-кт. Димитрова, д. 4

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30007-09.
