Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «11» сентября 2020 г. № 1520

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры манометрические

Термометры манометрические (в дальнейшем - термометры) предназначены для непрерывного измерения температуры жидких и газообразных сред в стационарных промышленных установках и управления внешними электрическими цепями от сигнализирующего устройства (показывающие электроконтактные).

Описание средства измерений

Принцип действия термометров основан на зависимости давления заполнителя термосистемы от температуры измеряемой среды. Изменение температуры измеряемой среды воспринимается заполнителем термосистемы через термобаллон и вызывает изменение его давления, под действием которого манометрическая пружина деформируется и через трибко-секторный механизм перемещает показывающую стрелку относительно циферблата.

Термометры изготавливаются следующих типов:

ТГП-100-М1 - термометр манометрический показывающий с газовым заполнителем;

ТКП-100-М1 - термометр манометрический показывающий с конденсационным заполнителем;

ТГП-100Эк-М1 - термометр манометрический показывающий электроконтактный с газовым заполнителем;

ТКП-100Эк-М1 термометр манометрический показывающий электроконтактный с

конденсационным заполнителем.

В термометрах ТГП-100Эк-М1, ТКП-100Эк-М1, состоящих из измерительного и сигнализирующего устройства, вместе с показывающей стрелкой перемещается ведущий поводок, жестко насажанный на ось трибки и осуществляющий кинематическую связь измерительного устройства с сигнализирующим.

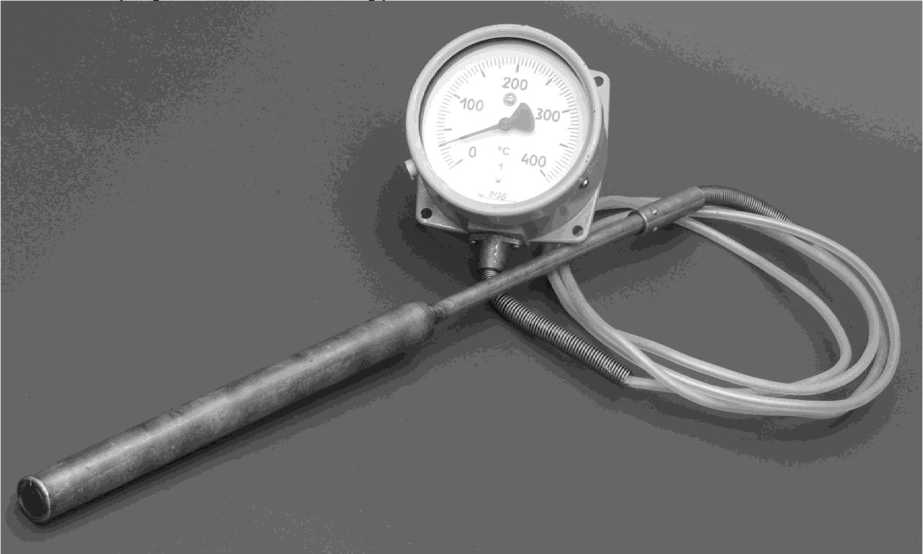

ТГП-100-М1

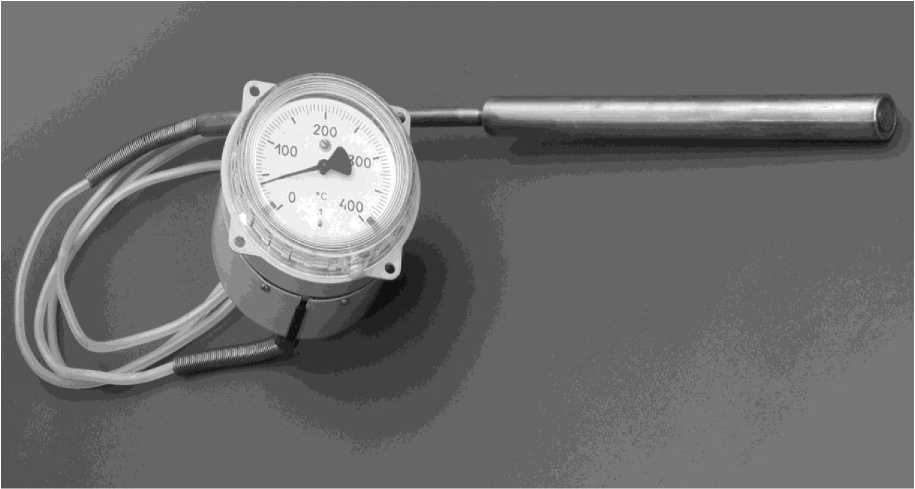

ТГП-100Эк-М1

Рисунок 1 - Общий вид термометров манометрических

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится методом фотохимической печати на табличку, которая крепится к корпусу термометра и титульный лист эксплуатационной документации типографским способом (в правом верхнем углу).

Таблица 3 - Комплектность

осуществляется по ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки».

Основные средства поверки:

- образцовые ртутные стеклянные термометры 2 и 3 разряда ТР1, ТР2, ТР3, диапазон измерения от 0 до плюс 300 °С по ГОСТ 8.558, диапазон измерения от 243,15 до 273,15 К по ГОСТ 8.558;

- образцовый платиновый термометр сопротивления 2-го разряда, тип ПТС-10 диапазон измерения от 0 до плюс 630,74 °С по ГОСТ 8.558;

- термостаты жидкостные переливные прецизионные серии ТПП-1 модель ТПП-1.0, ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С;

- оловянный термостат ТО-3, диапазон температур от плюс 300 до плюс 600 °С, точность поддержания температуры ±0,5 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых термометров с требуемой точностью.

Знак поверки наносится на термометр.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний

ГОСТ 8.305-78 ГСИ. Термометры манометрические. Методы и средства поверки

Акционерное общество «Теплоконтроль» (АО «Теплоконтроль»)

ИНН 1659041868

Адрес: 420054, г. Казань, ул. Владимира Кулагина, 1

Тел./факс: (843) 278-32-32/ 278-35-94

E-mail: tk_mark@mail.ru

Государственный центр испытаний средств измерений ФГУП «ВНИИМС» Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«11» сентября 2020 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

_№  1520______

Москва

О переоформлении и продлении срока действия свидетельства об утверяедении типа средства измерений №42085 «Термометры манометрические»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. №2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. №53732) (далее - Административный регламент), и в связи с обращениями АО «Теплоконтроль» от 3 июля 2020 г. №9910/103 и №9910/105, приказываю:

• 1. Продлить срок действия свидетельства об утверждении типа №42085 «Термометры манометрические» на последующие 5 лет.

• 2.  Переоформить свидетельство об утверждении типа №42085 «Термометры манометрические», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 46079-11, в связи с переименованием изготовителя с «Открытое акционерное общество «Теплоконтроль» (ОАО «Теплоконтроль»), г.Казань, на «Акционерное общество «Теплоконтроль» (АО «Теплоконтроль»), г.Казань.

• 3. Управлению государственного надзора и контроля (А.М.Кузьмину),

ФГУП «ВНИИМС»   (А.Ю.Кузин)   обеспечить в соответствии

с Административным типа средства из^ или индивидуальному г pj

• 4. Контроль за ис1 [оЛПБЙПЕ

  С.С.Голубев
