О внесении изменений в описание типа на установку трубопоршневую двунаправленную ВНР-550

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО «Нефтеавтоматика» от 02 июня 2017 г. № АО 06/06-555 приказываю:

• 1. Внести изменения в описание типа на установку трубопоршневую двунаправленную ВНР-550, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 59835-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка трубопоршневая двунаправленная ВНР-550 предназначена для хранения и передачи единиц объема и объёмного расхода протекающей жидкости.

Принцип действия установки трубопоршневой двунаправленной ВНР-550 заключается в повторяющемся ■ вытеснении известного объема жидкости из калиброванного участка установки трубопоршневой двунаправленной ВНР-550. Вытесненный объем рабочей жидкости протекает через поверяемый преобразователь расхода (счётчик, расходомер) или установку трубопоршневую второго разряда, сигнал с которой подается на вход вторичной электронной аппаратуры. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов соответствует объему калиброванного участка установки трубопоршневой двунаправленной ВНР-550.

Установка трубопоршневая двунаправленная ВНР-550 состоит из следующих основных узлов: цилиндрического измерительного участка, свободно перемещающегося шарового поршня, детекторов положения шарового поршня (имеющего взрывозащищённое исполнение lExidIIBT5), четырехходового переключающего крана-манипулятора. Установка трубопоршневая двунаправленная ВНР-550 оснащена узлами подключения преобразователей температуры, преобразователей давления, термометров и манометров.

Общий вид установки трубопоршневой двунаправленной ВНР-550 приведён на рисунке 1.

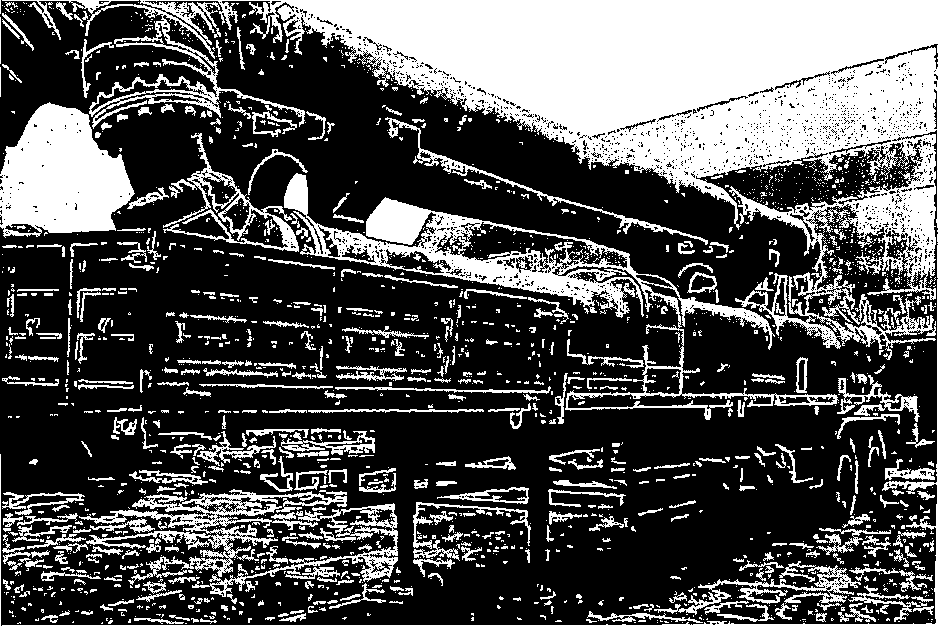

Рисунок 1 - Общий вид установки трубопоршневой двунаправленной ВНР-550

Пломбировка установки трубопоршневой двунаправленной ВНР-550 осуществляется с помощью контровочной проволоки и свинцовых (пластмассовых) пломб с нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления детекторов, через отверстия шпильках, расположенных на всех присоединительных фланцах калиброванного участка. Места пломбировки приведены на рисунках 2 и 3.

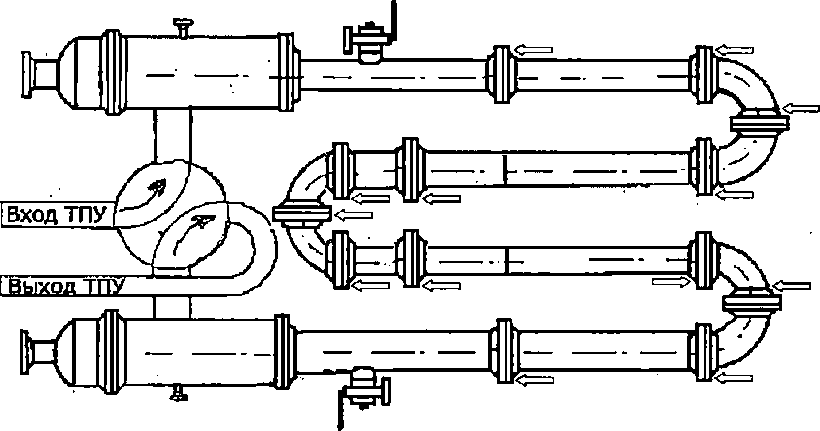

Рисунок 2 - Схема пломбировки от несанкционированного доступа, места нанесения знака поверки на фланцевых соединениях калиброванного участка установки трубопоршневой двунаправленной ВНР-5 50

Рисунок 3 - Схема пломбировки от несанкционированного доступа, места нанесения знака поверки на детектора положения шарового поршня установки трубопоршневой двунаправленной ВНР-550

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на маркировочную табличку, закреплённую на четырехходовом переключающем кране-манипуляторе, фотохимическим способом и в верхнюю центральную часть титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

осуществляется по п. 6.3.2 документа МИ 1972-95 «Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников» утверждённого 24 июля 1995 года.

Основное средство поверки:

- рабочий эталон 1-го разряда единицы объема жидкости по ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».

Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик СИ с требуемой точностью.

Знак поверки наносится на свидетельства о поверке установки трубопоршневой двунаправленной ВНР-550, а также на пломбы, установленные в соответствии с рисунками 2 и 3.

приведены в эксплуатационном документе.

ГОСТ 8.510-2002 Государственная поверочная схема для средств измерений объема и массы жидкости

ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости

Альметьевское наладочное управление Межрегионального открытого акционерного общества «Нефтеавтоматика» (АНУ АО «Нефтеавтоматика»)

Адрес: 423458, Российская Федерация, Республика Татарстан, г.Альметьевск-8, а/я 213, п.Нагорный, ул.Объездная

Телефон (факс): (8553) 45-80-35

E-mail: almnu@almnu.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А

Телефон:(843) 272-70-62

Факс: (843) 272-00-32.

E-mail: office@vniir.org

Web-сайт: www.vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
