№2168 от 16.10.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 51394
О внесении изменений в описание типа на измерители плотности жидкостей вибрационные ВИП-2М, ВИП-2МР
Приказы по основной деятельности по агентству Вн. Приказ № 2168 от 16.10.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
16 октября 2018 г. „ 2168
Москва
О внесении изменений в описание типа на измерители плотности жидкостей вибрационные ВИП-2М, ВИП-2МР
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Термэкс» от 04 сентября 2018 г. № ЗЗЗ-И/18 приказываю:
-
1. Внести изменения в описание типа на измерители плотности жидкостей вибрационные ВИП-2М, ВИП-2МР, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 27163-09, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С.С. Голубев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036ECOC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
_________—________7
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «16» октября 2018 г. № 2168
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Наименование типа средства измеренийИзмерители плотности жидкостей вибрационные ВИП-2М, ВИП-2МР
Назначение средства измеренийИзмерители плотности жидкостей вибрационные ВИП-2М, ВИП-2МР (далее — плотномеры) предназначены для измерений плотности жидкостей (кроме эмульсий и суспензий).
Описание средства измеренийПринцип действия плотномеров основан на измерении периода резонансных колебаний U-образной трубки (капилляра), заполненной исследуемой жидкостью, и последующего вычисления значения плотности этой жидкости. Значение периода колебаний капилляра является функцией плотности находящегося в нем образца жидкости, температуры, геометрических и механических характеристик. Управление плотномерами, градуировка, обработка информации и сохранение всех параметров осуществляются встроенным микроконтроллером.
Измерители плотности выпускаются в двух модификациях ВИП-2М и ВИП-2МР, отличающихся ценой единицы младшего разряда и пределом допускаемой абсолютной погрешности измерений. Плотномер с комплектом приспособлений представлен на рисунке 1а, вид сзади представлен на рисунке 1б.

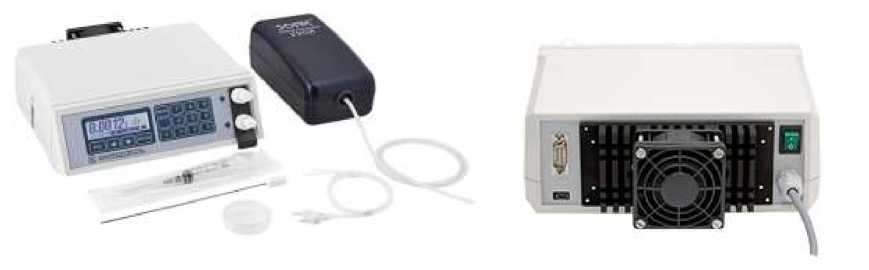

а) плотномер с комплектом б) вид сзади
приспособлений
Рисунок 1 - Общий вид плотномера
Пломбирование измерителей плотности жидкостей вибрационных ВИП-2М и ВИП-2МР не предусмотрено.
Программное обеспечениеУровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики плотномеров учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
VIP-2MP |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.0.2 |
|
Цифровой идентификатор ПО |
— |
|
Другие идентификационные данные |
— |
Метрологические и технические характеристики
Таблица 2 — Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний плотности, г/см3 |
от 0,0 до 3,0 |
|
Диапазон измерений плотности, г/см3 |
от 0,65 до 2,00 |
|
Индикация измеряемой плотности |
цифровая |
|
Цена единицы младшего разряда, г/см3: - ВИП-2М |
0,0001 |
|
- ВИП-2МР |
0,00001 |
|
Пределы допускаемой абсолютной погрешности, г/см3:
|
±0,0003 |
|
±0,0001 |
Таблица 3 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Кинематическая вязкость контролируемой среды, мм2/с, не более |
300 |
|
Объем измерительной ячейки, см3, не более |
1,5 |
|
Время прогрева плотномера, ч, не более |
0,5 |
|
Диапазон задания температуры термостата измерительной ячейки, °С |
от 15 до 60 |
|
Цена единицы младшего разряда показаний температуры, °С |
0,01 |
|
Габаритные размеры, мм, не более |
205x225x80 |
|
Масса, кг, не более |
3,0 |
|
Интерфейс связи |
USB, RS-232 или RS-485 |
|
Условия эксплуатации:
|
от 10 до 35 не более 80 от 84,0 до 106,7 от 85 до 265 от 47 до 63 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Потребляемая мощность, B •А, не более |
15 |
|
Средний срок службы, лет |
7 |
|
Средняя наработка на отказ, ч |
5000 |
наносится на лицевую панель прибора методом наклейки и на титульный лист документа ТКЛШ 2.843.001 РЭ «Измерители плотности жидкостей вибрационные ВИП-2М, ВИП-2МР. Руководство по эксплуатации».
Комплектность средства измеренийТаблица 4 — Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель плотности жидкостей вибрационный |
ВИП-2М, ВИП-2МР |
1 шт. |
|
Шприц объемом 5 см3 |
покупное изделие |
1 шт. |
|
Подводка тефлоновая с конусом Люэра |
ТКЛШ 6.452.001 |
2 шт. |
|
Микрокомпрессор |
покупное изделие |
1 шт. |
|
Воздуховод для микрокомпрессора |
покупное изделие |
1 шт. |
|
Игла для забора пробы |
ТКЛШ 6.452.002 |
1 шт. |
|
Заглушка с конусом Люэра |
ТКЛШ 8.632.002 |
2 шт. |
|
Чашка Петри |
покупное изделие |
1 шт. |
|
Руководство по эксплуатации |
ТКЛШ 2.843.001 РЭ |
1 шт. |
|
Методика поверки |
ТКЛШ 2.843.001 МП |
1 шт. |
осуществляется по документу ТКЛШ 2.843.001 МП «ГСИ. Измерители плотности жидкостей вибрационные ВИП-2М, ВИП-2МР. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 19.03.2018 г.
Основные средства поверки:
-
- стандартный образец плотности жидкости РЭП-1, регистрационный номер в Федеральном информационном фонде ГСО 8579-2004;
-
- стандартный образец плотности жидкости РЭП-4, регистрационный номер в Федеральном информационном фонде ГСО 8582-2004;
-
- стандартный образец плотности жидкости РЭП-8, регистрационный номер в Федеральном информационном фонде ГСО 8102-2002.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковой стык основания и крышки плотномера (см. рисунок 1а) и (или) в виде оттиска клейма — на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям плотности жидкостей вибрационные ВИП-2М, ВИП-2МРГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности
ТУ 4215-016-44229117-2009 Измерители плотности жидкостей вибрационные ВИП-2М и ВИП-2МР. Технические условия с изменениями от 06.09.2017
Изготовитель и ЗаявительОбщество с ограниченной ответственностью «Термэкс»
(ООО «Термэкс»)
ИНН 7018039587
Адрес: 634055, г. Томск, пр. Академический, д. 4, стр. 3
Телефон/факс: (3822) 49-21-52, 49-26-31, 49-28-91, 49-01-50, 49-01-45
Web-сайт: www.termexlab.ru
E-mail: termex@termexlab.ru
Испытательный центрФедеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева"
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
