ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики вибрации модели PVS 3
Назначение средства измеренийДатчики вибрации модели PVS 3 (далее датчики) предназначены для измерений виброскорости.
Описание средства измеренийДатчики представляют собой трёхосевые вибропреобразователи инерционного типа, использующие прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.
В корпусе датчика заключены три чувствительных элемента, сориентированные таким образом, чтобы измерительные оси каждого из них были взаимно ортогональны в плоскостях X, Y и Z, образуя пространственно-ориентированную ортогональную измерительную матрицу.
Встроенный в датчик микроконтроллер производит однократное интегрирование и одновременно обрабатывает данные виброскорости по трём осям и переводит их в интегральный аналоговый токовый выходной сигнал 4-20 мА, пропорциональный суммарной виброскорости по осям X, Y, Z.

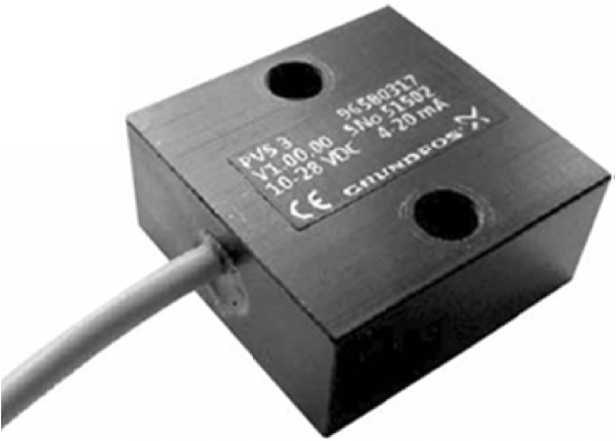

Общий вид датчиков вибрации модели PVS 3 представлен на рисунке 1.
Рисунок 1 - Общий вид датчиков вибрации модели PVS 3
Программное обеспечение (ПО) служит для считывания цифрового выходного сигнала с встроенного вибропреобразователя, обработки данных и перевода информации в аналоговый выходной сигнал.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой датчика и процессом измерений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровеню «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
[VIB Sensor] |
|
Номер версии (идентификационный номер) ПО |
не ниже [V01.00.05] |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений СКЗ виброскорости, мм/с |
от 0,1 до 20 |
|
Диапазон рабочих частот, Гц |
от 2 до 160 |
|
Пределы допускаемой относительной погрешности измерений виброскорости в диапазоне рабочих частот и диапазоне рабочих температур, % |
±6 |
|
Нормальные условия измерений: температура окружающей среды, °С |
20±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от 0 до +70 |
|
Параметры электрического питания: -напряжение постоянного тока, В |
от 12 до 24 |
|
Выходной сигнал в диапазоне измерений, мА |
от 4 до 20 |
|
Габаритные размеры (длина х ширинах высота), мм, не более |
45х40х20 |
|
Масса, кг, не более |
0,3 |
наносится на титульный лист паспорта методом печати.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Датчик вибрации |
PVS 3 |
1 шт. |
|
Паспорт |
1 экз. |
ГОСТ ИСО 10816-1-97 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 1. Общие требования»
Нормативные и технические документы, устанавливающие требования к датчикам вибрации модели PVS 3Техническая документация GRUNDFOS Holding A/S.
ИзготовительGRUNDFOS Holding A/S, Дания
Адрес: Poul Due Jensens Vej 7, DK-8850 Bjerringbro. Дания
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
