№453 от 03.03.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 139116
О переоформлении свидетельства об утверждении типа СИ
Весы напольные медицинские электронные МВЭН-150, ВМЭН-200
Приказы по основной деятельности по агентству Вн. Приказ № 453 от 03.03.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
|
03 марта 2020 г. |
ПРИКАЗ 453 № |
Москва
О переоформлении свидетельства № 57749 об утверяедении типа средства измерений «Весы напольные медицинские электронные ВМЭН-150, ВМЭН-200»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «Тулиновский приборостроительный завод «ТВЕС» от23 января 2020 г. № 30, пр и к аз ыв аю:
-
1. Переоформить свидетельство об утверждении типа
57749 «Весы
ВМЭН-200», обеспечению сохранением изготовителя
напольные медицинские электронные ВМЭН-150, зарегистрированное в Федеральном информационном фонде единства измерений под номером № 16605-15,
по с реорганизацией
регистрационного номера, в связи с
с ОАО «Тулиновский приборостроительный завод «ТВЕС», Тамбовская область, с. Тулиновка, на АО «Тулиновский приборостроительный завод «ТВЕС», Тамбовская область, с. Тулиновка.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмин), в соответствии
ФГУП «ВНИИМС»
с Административным j iera^^®TS^dgSffi§^E"cWheTe|bCTBa с описанием типа средства измерени} i
3. Контроль за исп э.
z (Л.Ю.---Кузин) обеспечить ч
Заместитель Руководителя
И В^ДТёЖ)еГровани,ои
Сертификат: O0E1O36E1BQ7EOFB8OEA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
\__________________________
а 1ляю за собой.
С.С. Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «03» марта 2020 г. № 453
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы напольные медицинские электронные ВМЭН-150, ВМЭН-200
Назначение средства измеренийВесы напольные медицинские электронные ВМЭН-150, ВМЭН-200 (далее - весы) предназначены для статического измерения массы.
Описание средства измеренийПринцип действия весов основан на преобразовании деформации упругих элементов виброчастотного датчика, возникающей под действием силы тяжести взвешиваемого груза, в выходной аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее сигнал поступает в устройство обработки аналоговых данных (микропроцессор), в котором сигнал обрабатывается для отображения на цифровом дисплее (терминал управления) результатов взвешивания в единицах массы.
Результаты взвешивания и значения массы груза индицируются на цифровой дисплее, расположенном на стойке вместе с функциональной клавиатурой, предназначенной для управления процессом взвешивания.
Конструктивно весы состоят из грузоприёмного устройства, весоизмерительного прибора с виброчастотным датчиком, цифрового дисплея (терминал управления).
Условное обозначение весов имеет следующий вид: ВМЭН-Х- Z1/Z2-С-И-СТ-Д-А-ЗВ-ПК, где: Х - наибольший предел взвешивания (150, 200);
[Z1/Z2] - значение цены поверочного деления;
[С] - наличие в весах сервисных функций;
[И]- наличие интерфейса связи с персональным компьютером;
[СТ] - терминал управления - на стойке;
[А]- автономный источник питания;
[Д] - грузоприемное устройство и терминал управления, выполнены в отдельных корпусах, варианты исполнения терминалов управления- Д1, Д2, Д3;
[ЗВ] - озвучивание показаний весов;
[ПК] - индикация показаний на персональном компьютере.
Питание весов осуществляется через адаптер сетевого электрического питания (сетевое питание) или аккумулятора или батареек (автономное питание). В зависимости от модификации весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство установки по уровню (Т.2.7.1);
-
- устройство первоначальной установки нуля (Т.2.7.2.4);
-
- устройство слежения за нулём (Т.2.7.3);
-
- устройство уравновешивания тары (Т.2.7.4.1);
-
- многоцелевое использование показывающих устройств (4.4.4);
-
- запоминающее устройство (4.4.6).
Весы выпускаются с жидкокристаллической и люминесцентной индикацией.
Весы с сервисными функциями могут поставляться в комплекте с ростомером типа РЭП (номер Госреестра 46693), и интерфейсом USB для передачи данных на персональный компьютер.

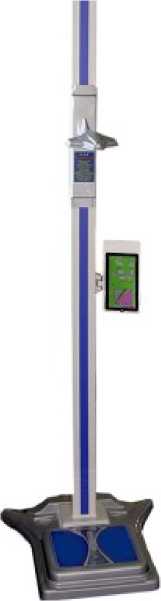

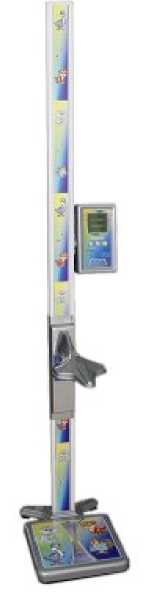

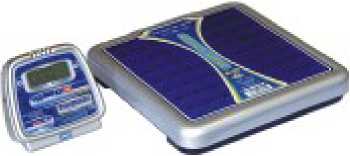

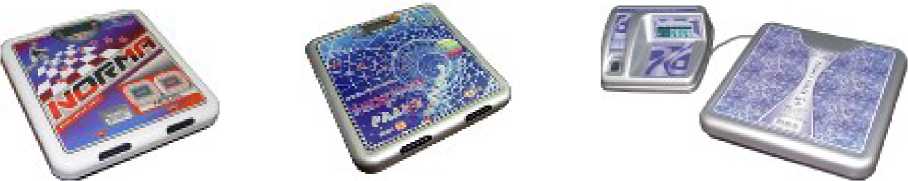

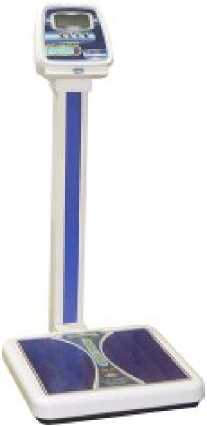

Общий вид весов показан на рисунке 1.
ВМЭН-Х- Z1/Z2^2-A
ВМЭН-Х- Z1/Z2-CT-A
ВМЭН-Х- Zi/Zi-ДЬА
ВМЭН-Х- Zi/Zi-А
ВМЭН-Х- Zi^-А-ЗВ
ВМЭН- Zi/Zi-Х-До
ВМЭН-Х- Z1/Z2-C-CT-A ВМЭН-Х- Zi/Z2-C-CT-nK
Рисунок 1 - Общий вид весов

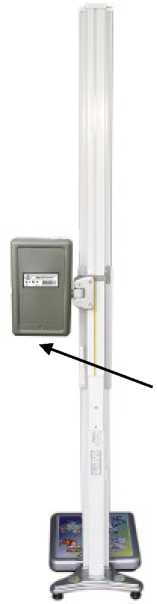

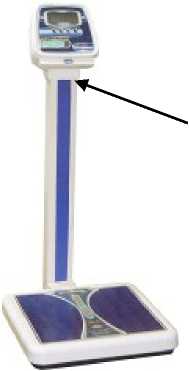

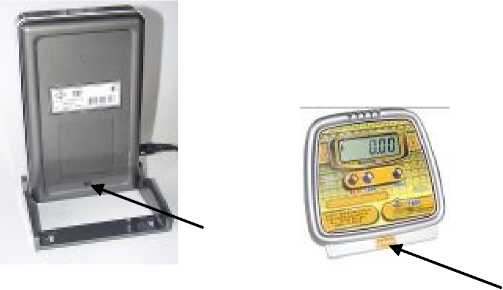

Места пломбировки весов от несанкционированного доступа приведены на рисунке 2.
вмэн-х- Zx/Zi-q?
вмэн-х- Zi/Zi-qi-A
ВМЭН-Х- Zi/Zi-q2-A
ВМЭН-Х- Z1/Z2-A
ВМЭН-Х- Z1/Z2-A-3B
ВМЭ11-X--Z|/Z;-C-CT-1IK
ВМЭН-Х- Z1/Z2-C-CT-A
ВМЭН-Х- Z1/Z2-CT-A
Рисунок 2 - Места пломбировки весов
Программное обеспечениеИдентификационные данные программного обеспечения (ПО) весов приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значения | |||||
|
ВМЭН-Х- Z1/Z2-CT-A, ВМЭН-Х- Z1/Z2- Д1(Д2)-А |
ВМЭН-Х- Z1/Z2-A |
ВМЭН-Х- Z1/Z2-A-3B |
ВМЭН-Х-Zi/Zi-ДО |
ВМЭН-Х- Z1/Z2-C- СТ-А |
ВМЭН-Х- Z1/Z2-C-CT- ПК | |
|
Идентификационное наименование ПО |
2210.92 |
22.12.01 |
SP.01.01 |
10b01v23 |
L62.00 |
Ver 1.9.4.6 |
|
Номер версии (иден-тификаци-онный номер ПО) |
2210.92 |
22.12.01 |
SP.01.01 |
10b01v23 |
L62.00 |
Ver 1.9.4.6 |
|
Цифровой идентификатор ПО |
153b |
F2b7 |
D130 |
8834 |
F2b7 |
Не применяется |
|
ДРУгие идентификационные данные (если имеются) |
Не имеются |
Не имеются |
Не имеются |
Не имеются |
Не имеются |
Не имеются |
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению ПО осуществляется только в сервисном режиме, вход в который защищен административным паролем, который находится у изготовителя. Для всех модификаций весов пломбируется терминал управления или грузоприемное устройство. Пломба представляет собой оттиск клейма, где указаны: условный шифр организации, проводившей поверку; индивидуальный знак поверителя; год проведения поверки.
Номер версии, цифровой индентификатор программного обеспечения (контрольная сумма исполняемого кода) ПО отображается на цифровом дисплее весов.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 -«высокий».
Метрологические и технические характеристикиПо метрологическим характеристикам весы выпускаются в различных модификациях, отличающихся пределами взвешивания и значениями нормируемых метрологических характеристик.
Метрологические и технические характеристики весов приведены в таблице 2. Таблица 2
|
Модификации весов |
Мах1/ Мах2, кг |
Min, кг |
e=d , г |
Число поверочных деле ний, n |
Интервалы взвешивания, кг |
Пределы допускаемой абсолютной погрешности при поверке (mpe), г |
|
ВМЭН-150- 50/100 |
100/ 150 |
1,0 |
50 |
2000 |
От 1,0 до 25 кг включ. |
± 25 |
|
Св. 25 до 100 кг включ. |
± 50 | |||||
|
100 |
1500 |
Св. 100 до 150 кг включ. |
± 100 | |||
|
ВМЭН-200- 50/100 |
100 /200 |
1,0 |
50 |
2000 |
От 1,0 до 25 кг включ. |
± 25 |
|
Св. 25 до100 кг включ. |
± 50 | |||||
|
100 |
2000 |
Св. 100 до 200 кг включ. |
± 100 |
Примечание - пределы допускаемой погрешности при эксплуатации соответствуют удвоенному значению пределов допускаемой погрешности при поверке.
|
Класс точности по ГОСТ OIML R 76-1-2011 |
средний (III) |
Число значащих цифр индикации:
|
- массы Условия эксплуатации весов: |
6 |
Параметры электрического питания от сети переменного тока: |
от 10 до 40 от 30 до 80 |
Параметры электрического питания от источника постоянного тока (сетевой адаптер): |
от 187 до 242 от 49 до 51 |
|
- напряжение, В Параметры электрического питания от источника постоянного тока (аккумулятор): |
12 |
|
- напряжение, В Параметры электрического питания от внутреннего источника питания (батарейки типоразмеров АА): |
6 |
|
- напряжение, В Потребляемая мощность, Вт, не более Электромагнитная совместимость по ГОСТ Р 50267.0.2-2005. |
1,5 1 |
Габаритные размеры весов, мм:
|
вмэн-х- Zi/Zi^u Д2)-А вмэн-х- Zx/Zi-q? ВМЭН-Х- Zx/Zi-А ВМЭН-Х- Zx/Zi-А-ЗВ ВМЭН-Х- Zx/Zi-СТ-А ВМЭН-Х- Zx/Zi-С-СТ-А, ВМЭН-Х- Zx/Zi-С-СТ-ПК Масса весов, кг: |
300x300x65 300x300x65 II0X4I0X920 I80x330x2400 |
|
вмэн-х- Zi/Z2-qi(q2)-A ВМЭН-Х- Zi/Zi-ДЗ ВМЭН-Х- Z1/Z2-A ВМЭН-Х- Zi/Zi-А-ЗВ ВМЭН-Х- Zi/Zi-СТ-А ВМЭН-Х- Zi/Zi-С-СТ-А ВМЭН-Х- Zi/Zi-С-СТ-ПК |
не более 3 не более 4 не более 2,5 не более 3,6 не более 5 не более 8 не более 8 |
наносится на маркировочную табличку, расположенную на грузоприёмном устройстве и на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 3
|
Наименование |
Количество |
|
Весы в сборе |
I шт. |
|
Руководства по эксплуатации (РЭ) |
1 экз. |
|
Кабель интерфейсный для модификаций в обозначении с индексом «И» |
I шт. |
|
Адаптер сетевого электрического питания для весов с индексом «А» |
I шт. |
Поверка
осуществляется согласно приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а также процедура идентификации программного обеспечения приведены в документе «Весы напольные медицинские электронные ВМЭН-150, ВМЭН-200. Руководство по эксплуатации» раздел» в разделе 3.11.
Основные средства поверки: гири класса точности М1 в соответствии с требованиями ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы». Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измеренийприведены в документе «Весы напольные медицинские электронные ВМЭН-150, ВМЭН-200. Руководство по эксплуатации» раздел» 10.
Нормативные и технические документы, устанавливающие требования к весам напольным медицинским электронным ВМЭН-150, ВМЭН-2001 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
3. ТУ 9441-022-00226454-2005 Весы напольные медицинские ВМЭН-150, ВМЭН-200. Технические условия.
ИзготовительАкционерное общество «Тулиновский приборостроительный завод «ТВЕС» (АО «Тулиновский приборостроительный завод «ТВЕС»)
ИНН 6820002711
Россия, 392511, Тамбовская обл. Тамбовский район, с. Тулиновка, ул. Позднякова 3, тел. +7(4752)617454, info@tves.com.ru
Испытательный центрГЦИ СИ ФБУ «Липецкий ЦСМ»,
398017 г. Липецк, ул. Гришина, д. 9а тел. (4742) 43-12-82, факс . (474-62) 43-27-47 Аттестат аккредитации ГЦИ СИ ФБУ «Липецкий ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30085-11 от 11.08.2011 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«03» марта 2020 г.
