№300 от 13.02.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31204
О внесении изменений в описание типа на счетчики-расходомеры электромагнитные РМ-5
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ13 февраля 2018 г.
№ 300
Москва
О внесении изменений в описание типа на счетчики-расходомеры электромагнитные РМ-5
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «ТНБ энергосервис» от 13 ноября 2017 г. № 447/1-17 приказываю:
-
1. Внести изменения в описание типа на счетчики-расходомеры электромагнитные РМ-5, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением срока действия свидетельства об утверждении типа № 43212 и регистрационного номера 20699-11.
-
2. Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
г 1
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036ECDC011E780OAE0071B1B53CD41
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
к__________—__________>Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «13» февраля 2018 г. №300
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики-расходомеры электромагнитные РМ-5
Назначение средства измеренийСчетчики-расходомеры электромагнитные РМ-5 (далее - РМ-5) предназначены для измерений объемного и массового расхода, объема, массы и параметров электропроводящих жидкостей, движущихся в трубопроводах в обоих направлениях - прямом и обратном (реверсном) и занимающих полностью измерительные сечения.
Описание средства измеренийПринцип действия РМ-5 состоит в измерении скорости, давления и температуры потока жидкостей с последующим автоматическим вычислением на их основе значений объемного расхода и объема, плотности, массового расхода и массы. Измерение скорости потока основано на использовании явления электромагнитной индукции, заключающегося в том, что при прохождении электропроводящей жидкости через магнитное поле в ней, как в движущимся проводнике наводится ЭДС, которая в измерительном сечении пропорциональна средней скорости потока жидкости (т.е. объемному расходу) для полнопроходных модификаций и локальной скорости потока для погружных модификаций РМ-5. ЭДС инвариантна к плотности, вязкости, электрической проводимости (в рабочем диапазоне) измеряемой жидкости, а также режиму ее течения: ламинарному или турбулентному.
РМ-5 состоят из электромагнитных первичных преобразователей (датчиков) расхода, электронных блоков и вычислительных устройств. В состав РМ-5 могут включаться датчики давления и (или) температуры. Сигналы измерительной информации с датчиков поступают в электронные блоки, в которых они отделяются от помех, измеряются, преобразуются в цифровой сигнал и передаются в вычислительные устройства, с программным обеспечением. В вычислительных устройствах сигналы преобразуются в значения объемного расхода и объема, а при наличии датчиков давления и/или температуры также в значения плотности, массового расхода, массы, температуры, давления. Плотность измеряемой жидкости может также вводиться в вычислительное устройство и как договорная константа. Измеряемые и вычисляемые величины преобразуются в вычислительном устройстве в вид, удобный для вывода на цифровое табло, и/или для передачи по интерфейсу RS-485. Значения объемного или массового расхода могут преобразовываться в стандартные выходные сигналы с помощью присоединяемого к вычислительному устройству автономного блока АТЧВ: токовый от 4 до 20 мА и (или) частотный от 10 до 5000 Гц. Датчики температуры и давления подключаются к электронным блокам преобразователей расхода (скорости) и выбираются из числа приведенных в таблице 1.
РМ-5 представляют собой измерительные системы вида ИС-1 по ГОСТ Р 8.596, в которых, в зависимости от комплектации, функционально выделяются измерительные каналы (каналы): объемного расхода, массового расхода, объема, массы, температуры, давления и плотности. У погружных модификаций дополнительно выделяются каналы скорости.
У РМ-5 имеется две модели: полнопроходная и погружная РМ-5-Б. Полнопроходная модель РМ-5 имеет четыре модификации: РМ-5-Т, РМ-5-Т-И, РМ-5-П, РМ-5-Э.
РМ-5-Б имеет две модификации: РМ-5-Б1, РМ-5-БЗ.
Модификация РМ-5-Т применяется в качестве рабочих средств измерений для промышленных жидкостей. РМ-5-Т может выпускаться без клавиатур ввода-вывода и дисплеев индикации, как измерительные преобразователи сигналов ППС (далее ППС), для применения в составе других измерительных систем вида ИС-1 и ИС-2 по ГОСТ Р 8.596.
Таблица 1 - Датчики температуры и давления подключаются к электронным блокам преобразователей расхода (скорости)
Наименование средств измерений |
Обозначение |
Номер в Госреестре средств измерений |
1 Термопреобразователи сопротивления платиновые |
ТСП-Р |
№ 22557-02 |
2 Термометры сопротивления платиновые |
ТСП-Н |
№38959-08 (с 2017 г. №38959-17) |
3 Термометры сопротивления из платины технические |
ТПТ-1 |
№46155-10 |
4 Термометры сопротивления |
ТС-Б-Р |
№ 43287-09 |
5 Термопреобразователи сопротивления платиновые |
ТСП и ТСП-К |
№65539-16 |
6 Датчики давления |
ИД |
№ 23992-02 |
7 Датчики давления |
ид |
№26818-09 |
8 Преобразователи давления измерительные малогабаритные |
Корунд |
№ 14446-09 |
9 Датчики давления |
ВД-5 |
№68099-17 |
Модификация РМ-5-Э применяется преимущественно для измерений объемного расхода и объема жидкостей, требующих повышенной точности. Модификация РМ-5-П предназначена для пищевой промышленности и удовлетворяет требованиям санитарных норм и правил.
Модификация РМ-5-Т-И предназначена для применения в качестве рабочих средств измерений объема технических жидкостей и имеет электронные блоки, формирующие импульсные выходные сигналы соответствующие заданным значениям объема измеряемой среды (таблица 3). Модификация РМ-5-Т-И выпускается без вычислительных устройств, как измерительные преобразователи объема жидкости (далее преобразователи объема) для применения в составе других измерительных систем вида ИС-1 и ИС-2 по ГОСТ Р 8.596.
Модификации: РМ-5-Б1 и РМ-5-БЗ, предназначенных для измерений расхода и количества технических жидкостей в трубопроводах с внутренним диаметром не менее 300 мм. У РМ-5-Б1 преобразователи расхода ПРБ-1 состоят из одного преобразователя скорости, а у РМ-5-БЗ преобразователи расхода ПРБ-3 состоят и трех преобразователей скорости. Каждый преобразователь скорости, состоит из датчика скорости, погружаемого в трубопровод и электронного блока. Датчики скорости ПРБ-3, расположены в одном поперечном сечении трубопровода и под углом 120 ° друг к другу. К электронному блоку ПРБ-1 могут подключаться по одному преобразователю объема, давления, и температуры. Для модификации РМ-5-БЗ применяется специализированное вычислительное устройство ИВБ, которое обслуживает один или два ПРБ-3, до двух ППС и до двух РМ-5-Т-И. Причем ПРБ-3 и ППС могут быть удалены от ИВБ по линиям связи до 1000 м, а РМ-5-Т-И до 100 м. В состав РМ-5-БЗ может входить до четырех датчиков давления, и (или) до четырех датчиков температуры.
РМ-5-Т и РМ-5-Т-И классов В и С, а также РМ-5-Б1 выпускаются в четырех конструктивных исполнениях:
а) исполнение 1: датчики расхода (скорости), электронные блоки и вычислительные устройства выполняются единым целым;
б) исполнение 2: электронные блоки выполняются единым целым со своими датчиками расхода (скорости) и соединяются линиями связи с находящимися отдельно вычислительными устройствами (у РМ-5-Т-И исполнение 1 и исполнение 2 идентичны);
в) исполнение 3: электронные блоки выполняются единым целым с вычислительными устройствами и соединяются с расположенными отдельно датчиками расхода (скорости) сигнальными кабелями длиной до 10м.
г) исполнение 4: электронные блоки располагаются отдельно и соединяются с датчиками расхода (скорости) сигнальными кабелями длиной до 10 м, а с вычислительными устройствами - линиями связи.
Модификации РМ-5-П, РМ-5-Э, а также РМ-5-Т, РМ-5-Т-И класса точности А выпускаются только в исполнении 1, а РМ-5-БЗ только в исполнениях 2 и 4.
В состав РМ-5 по заказу могут включаться периферийные устройства:
а) преобразователи интерфейса RS-485/RS-232, обеспечивающие преобразование выходных сигналов РМ-5 в кодах RS-485 в сигналы интерфейса RS-232 внешних устройств;
б) автоматические преобразователи интерфейса АПИ-4 и АПИ-5, работают без использования специальных команд управления со стороны шины RS-232 устройства, осуществляющего связь с РМ-5. Причем АПИ-5 имеют возможность изменения скорости передачи данных;
в) устройства переноса данных (УПД), обеспечивающие копирование данных из памяти с одного или нескольких РМ-5 и перенос этих данных в пункты обработки;
г) адаптеры периферии АП-5, являющиеся универсальными вспомогательными устройствами РМ-5, выполняющими следующие сервисные функции (без вмешательства в процесс измерений и архивные данные РМ-5):
-
1) дистанционное управление РМ-5, в том числе при их работе в составе локальных сетей (функции пульта дистанционного управления);
-
2) распечатка архивов РМ-5 на различные принтеры (функции адаптера печати);
-
3) передача информации от РМ-5 и обратно с преобразованием ее из стандарта интерфейса RS-232 в стандарт интерфейса RS-485 и обратно (функции адаптера связи);
-
4) энергонезависимый сбор баз данных, содержащихся в архивах РМ-5, и их перенос на пункт обработки информации;
-
5) сбор, накопление и обработка информации, получаемой от РМ-5 в том числе, объединенных в локальные сети (функции сетевого программируемого контроллера, с возможностью создания программного обеспечения под конкретный заказ);
-
6) проведение тестовых проверок функционального состояния РМ-5, не связанных с определением нормируемых метрологических характеристик.

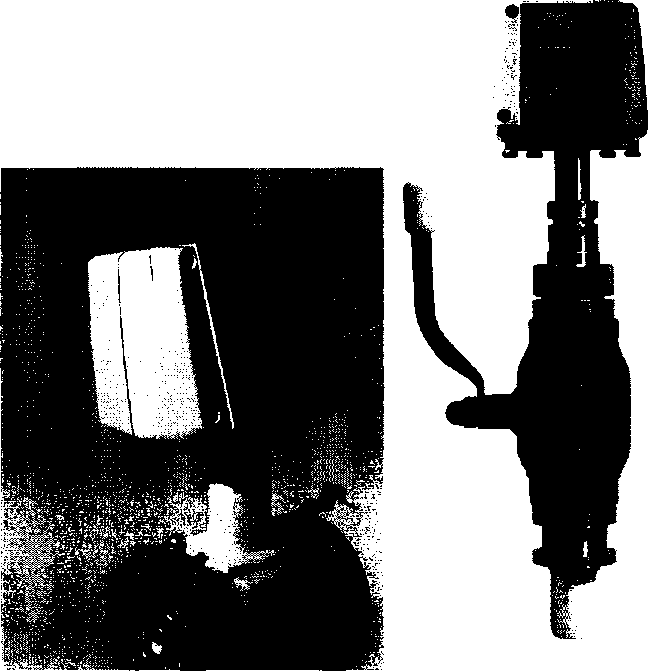

Общий вид РМ-5 показан на фото 1 (полнопроходная модель) и на фото 2 (погружная модель).

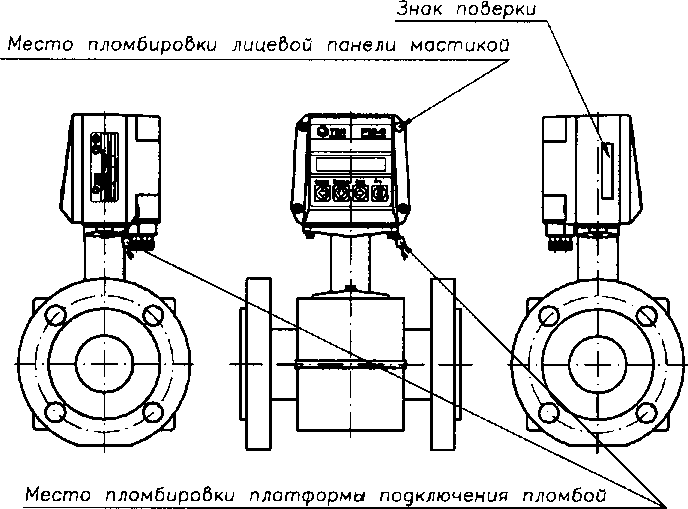

Схема пломбировки от несанкционированного доступа РМ-5 и нанесения знака поверки указана на рисунке 1.
Фото 1
Фото 2
Рисунок 1
Программное обеспечениеРМ-5 имеют встроенное программное обеспечение (далее-РПО), устанавливаемое в энергонезависимую память при выпуске из производства. При эксплуатации РПО не может быть изменено, загружено или прочитано через какой-либо интерфейс. РПО аттестовано ФГУП ВНИИМС на соответствие требованиям ГОСТ Р 8.654 (Свидетельство № АПО-209-12) Идентификационные данные РПО приведены в таблице 2.
Нормирование метрологических характеристик РМ-5 проведено с учетом влияния РПО.
Уровень защиты РПО высокий в соответствии с Р 50.2.077-2014.
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование РПО |
RM |
Номер версии (идентификационный номер) РПО |
2.30 |
Цифровой идентификатор РПО |
0x00624871 |
Алгоритм вычисления цифрового идентификатора РПО |
Сумма байт с адреса 0 по 0xFBF6 исключая байты с адреса 0хЕ9 по OxFB |
Основные метрологические и технические характеристики приведена в таблицах 3 и 9.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Избыточное давление измеряемой среды, МПа, не более:
|
1,6 (2,5) 0,6 (1,6) |
Продолжение таблицы 3
1 |
2 |
Температура измеряемой жидкости, °C: -для модификаций РМ-5-Т, РМ-5-Т-И, РМ-5-Б и РМ-5-БЗ - для модификации РМ-5-Э |
от+1 до +150 |
- для модификации РМ-5-П: |
от+10 до+30 |
- для пищевых жидкостей, не содержащих белок |
от +2 до +150 |
- для пищевых жидкостей, содержащих белок |
от +2 до +60 |
Удельная электрическая проводимость измеряемой жидкости, См/м |
от 10‘3 до 10 |
Скорость жидкости для ПРБ-1 и ПРБ-3, м/с |
от 0,2 до 10 |
Значения наибольшего (Q тах) и наименьшего (Q min) объемного расхода в зависимости от диаметра условного прохода (DN) для модификаций: - РМ-5-П и РМ-5-Э |
Таблица 4 |
- РМ-5-Т и РМ-5-Т-И |
Таблица 5 |
Пределы допускаемой относительной погрешности измерительных каналов объемного расхода и объема РМ-5, %: -ГОСТ 28723: - модификаций РМ-5-Т и РМ-5-Т-И |
таблица 6 |
- РМ-5-Э |
таблица 7 |
- РМ-5-Б1 и РМ-5-БЗ |
таблица 8 |
- РМ-5-П: - класса А |
±0,25 |
- класса В |
±0,5 |
- по заказу и (или) при поставках на экспорт: - РМ-5-Т, РМ-Т-И, и для РМ-5-Б1 и РМ-5-БЗ: - для класса 1 при 1 < Q max//Q < 250 |
= + (1 + 0, 01 Q max/Q) |
-для класса 2: - при 1 < Q max/Q < 150 |
3„ = ±(2 + 0,02Qmax/Q) |
-npH150<Qmax/Q <250 |
±5 |
-для класса 3: _ 1 < Q max/Q < 40 |
(5^ — ±(3 + 0,05 Q max/Q) |
. 40 < Q max/Q < 50 |
±5 |
Пределы допускаемой абсолютной погрешности измерительных каналов температуры, °C |
At = ±(| Д, 1+0,2 + 0,0005 t) |
Пределы допускаемой относительной погрешности измерительных каналов давления, %: - с учетом погрешности первичных измерительных преобразователей |
±2 |
- без учета погрешности первичных измерительных преобразователей |
±1 |
продолжение таблицы 3
1 |
2 |
Пределы допускаемой погрешности каналов объема модификации РМ-5-БЗ с преобразователями объема (модификация РМ-5-Т-И) без учета погрешности преобразователей, импульс ±1 импульс на 1000 импульсов. |
±1 на 1000 импульсов |
Пределы допускаемой относительной погрешности измерительных каналов массового расхода и массы измеряемой жидкости | |
При измерении плотности воды, как функции давления и/или температуры, предел допускаемой относительной погрешности канала плотности (без учета погрешностей датчиков), % |
±0,1 |
Пределы допускаемой относительной погрешности канала объемного (массового) расхода с блоком АТЧВ преобразования значения расхода в стандартный выходной электрический сигнал (токовый, и/или частотный), где ±8Ч - пределы допускаемой погрешности каналов объемного (массового) расхода без блока АТЧВ. |
5в = ±(0,2 ±|5q |), |
Пределы допускаемой относительной погрешности канала текущего времени, % |
±0,05 |
Примечания:
|
Таблица 4 - Значения наибольшего (Q max) и наименьшего (Q min) объемного расхода в зависимости от диаметра условного прохода (DN) для модификаций РМ-5-П и РМ-5-Э
модификация |
DN |
15 |
25 |
32 |
50 |
80 |
РМ-5-Э |
Q max |
6 |
16 |
25 |
60 |
160 |
Q min |
0,06 |
0,16 |
0,25 |
0,6 |
1,6 | |
РМ-5-П |
Q max |
- |
8 |
12,5 |
32 |
- |
Q min |
- |
0,16 |
0,25 |
0,64 |
- |
Таблица 5 - Значения наибольшего (Q max) и наименьшего (Q min) объемного расхода
в зависимости от диаметра условного прохода (DN) для модификаций РМ-5-Т и
DN |
Значение объема на импульс*, м3/имп |
Объемный расход, м3/ч | |
Q min |
Q max | ||
1 |
2 |
3 |
4 |
15(p)** |
0,0004 |
0,0025 |
2,5 |
15 |
0,001 |
0,006 |
6 |
20 |
0,0018 |
0,011 |
11 |
25 |
0,0025 |
0,016 |
16 |
Продолжение таблицы 5
1 |
2 |
3 |
4 |
32 |
0,005 |
0,03 |
30 |
40 |
0,007 |
0,04 |
40 |
50 |
0,01 |
0,06 |
60 |
65 |
0,015 |
0,1 |
100 |
80 |
0,025 |
0,16 |
160 |
100 |
0,04 |
0,25 |
250 |
150 |
0,1 |
0,6 |
600 |
200 |
0,15 |
1,0 |
1000 |
300 |
0,4 |
2,5 |
2500 |
* Значения объема, соответствующие одному импульсу для модификации РМ-5-Т-И. ** (р) - резьбовое присоединение датчика расхода к трубопроводу (в отличие от фланцевого). |
Таблица 6 - Пределы допускаемой относительной погрешности измерительных каналов
объемного расхода и объема для модификаций РМ-5-Т и РМ-5-Т-И
Поддиапазон измерений |
Пределы допускаемой относительной погрешности РМ-5-Т и РМ-5-Т-И, % | ||
для класса А |
для класса В |
для класса С | |
250 < Q max/Q < 1000 |
±1,0 |
±2,0 |
±3,0 |
50 < Q max/Q < 250 |
±1,0 |
±1,0 |
±2,0 |
25 < Q max/Q S 50 |
±0,5 |
±1,0 |
±2,0 |
1 S Q max/Q S 25 |
±0,5 |
±0,5 |
±1,0 |
Примечание - |
Q max - наибольшее значение измеряемого расхода Q |
Таблица 7 - Пределы допускаемой относительной погрешности измерительных каналов
объемного расхода и объема для модификации РМ-5-Э
Поддиапазон измерений |
Пределы допускаемой относительной погрешности РМ-5-Э, % | ||
для класса А |
для класса В |
для класса С | |
50 < Q max/Q < 100 |
±0,50 |
±0,50 |
±0,50 |
25 < Q max/Q 5: 50 |
±0,20 |
±0,20 |
±0,25 |
1 < Q max/Q < 25 |
±0,16 |
±0,20 |
±0,25 |
Примечание ~ Q max ~ наибольшее значение измеряемого расхода Q
Таблица 8 - Пределы допускаемой относительной погрешности измерительных каналов объемного расхода и объема для модификаций РМ-5-Б1 и РМ-5-БЗ
Поддиапазон измерений |
Пределы допускаемой относительной погрешности, % | |||
каналы скорости |
каналы объемного расхода и объема | |||
РМ-5-Б1 |
РМ-5-БЗ |
РМ-5-Б1 |
РМ-5-БЗ | |
25<Qmax/Q<50 |
±2,5 |
±2,0 |
±3,0 |
±2,5 |
1 < Q max/Q < 25 |
±1,5 |
±1,0 |
±2,0 |
±1,5 |
Примечание - Q max - наибольшее значение измеряемого расхода Q
Таблица 9 - Основные технические характеристики
Наименование характеристики |
Значение |
Температура воздуха, окружающего датчики расхода (скорости), °C: - для модификаций РМ -5-Э и РМ-5-П |
от +10 до +35 |
- для остальных модификаций: - исполнения 1 и 2 |
от +5 до +50 |
- исполнения 3 и 4 |
от -30 до +50 |
Температура воздуха, окружающего электронные блоки, °C: - для модификаций РМ-5-Э и РМ-5-П |
от +10 до +35 |
- для остальных модификации всех исполнений |
от +5 до +50 |
Наибольшая влажность воздуха, окружающего датчики расхода (скорости), %: - для модификаций РМ-5-Э и РМ-5-П при 30 °C |
75 |
- для остальных модификаций: - исполнения 1 и 2 при 35 °C |
80 |
- исполнение 3 и 4 при 35 °C |
95 |
Наибольшая влажность воздуха, окружающего электронные блоки, %: - для модификаций РМ-5-Э и РМ-5-П при 30 °C |
75 |
- для остальных модификаций всех исполнений при 35 °C |
80 |
Атмосферное давление, кПа |
от 84 до 106 |
Параметры электропитания от сети переменного тока: - напряжение, В |
от 187 до 242 |
- частота, Гц |
от 49 до 51 |
Допускаемая масса (в килограммах) преобразователей расхода с вычислительными устройствами полнопроходной разновидности РМ-5 (кроме РМ-5-П, для которой нормируется особо), в зависимости от условного прохода датчиков расхода DN |
таблица 10 |
Масса преобразователей расхода с шлюзовыми камерами и вычислительными устройствами, кг, не более: -ПРБ-1 |
7 |
- ПРБ-3 |
21 |
Габаритные размеры датчиков скорости со шлюзовыми камерами и электронными, мм, не более |
115x110x600 |
Габаритные размеры полнопроходной модели РМ-5 (кроме РМ-5-П, для которой нормируются особо), в зависимости от диаметров условного прохода датчиков расхода DN, мм |
таблица 11 |
Средняя наработка на отказ, ч |
75000 |
Средний срок службы, лет |
15 |
Таблица 10 - Допускаемая масса (в килограммах) преобразователей расхода с вычислительными устройствами полнопроходной разновидности РМ-5 в зависимости от диаметра условного прохода датчиков расхода
DN |
15 |
15(р) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
300 |
Масса, кг, (не более) |
1,8 |
2,4 |
2,7 |
з,з |
4,7 |
6 |
7,9 |
9,5 |
12,5 |
17,2 |
32,8 |
50,1 |
92 |
Таблица 11 - Габаритные размеры полнопроходной модели РМ-5 в зависимости от диаметров
условного П] |
рохода датчиков расхода D1S | ||||||||||||
DN |
15 |
15(р) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
300 |
L |
135 |
130 |
155 |
155 |
160 |
200 |
205 |
210 |
240 |
250 |
320 |
360 |
450 |
В |
95 |
но |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
300 |
360 |
485 |
н |
230 |
220 |
235 |
245 |
265 |
265 |
285 |
300 |
330 |
350 |
430 |
480 |
600 |
Примечание - L-длина, Е |
-ширина, Н-высота, (в миллиметрах) |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на вычислительное устройство методом трафаретной печати.
Комплектность средства измеренийКомплектность РМ-5 в зависимости от модификации представлена в таблице 12.
Таблица 12 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Модификации РМ-5-Т, РМ-5-Т-И, РМ-5-П, РМ-5-Э, РМ |
-5-Б1 | |
Преобразователь расхода и вычислительное устройство |
- |
1 шт. |
Датчики давления и (или) температуры |
- |
1 шт. |
Преобразователи объема (модификация РМ-5-Т-И) только для РМ-5-Б1 |
- |
1 шт. |
модификация РМ-5-БЗ | ||
Преобразователи расхода ПРБ-3 |
от 1 до 2 шт. | |
Преобразователи расхода ППС |
до 2 шт. | |
Преобразователи объема (модификация РМ-5-Т-И) |
до 2 шт. | |
Датчики давления и (или) температуры |
до 4 шт. | |
Вычислительное устройство ИВБ |
1 шт. | |
Для всех модификаций | ||
Паспорт |
- |
1 экз. |
Руководство по эксплуатации |
РЭ 4213-009-42968951-2010 |
1 экз. |
Методика поверки |
МП 4213-009-42968951-2011 |
по заказу |
Вспомогательные компоненты |
- |
по заказу |
осуществляется по документу МП 4213-009-42968951-2011 «Счетчики-расходомеры электромагнитные РМ-5. Методика поверки», утвержденному ГЦИ СИ ООО КИП «МЦЭ» 11.04.2011 г.
Основные средства поверки:
-
- эталонное средство измерений 1 - го разряда по ГОСТ 8.022-91 (калибратор - измеритель унифицированных сигналов эталонный ИКСУ-2000, регистрационный номер в Федеральном информационном фонде 20580-06);
-
- установка поверочная расходомерная УП-150 (регистрационный номер в Федеральном информационном фонде 24629-03);
-
- установка поверочная для средств измерений расхода и количества жидкости УПРП-600 (регистрационный номер в Федеральном информационном фонде 44980-10);
-
- имитатор термопреобразователей сопротивления МК3002 (регистрационный номер в Федеральном информационном фонде 18854-99);
-
- генератор сигналов специальной формы AWG-4105 (регистрационный номер в Федеральном информационном фонде 53406-13);
-
- поверочная установка «Поток-Т» (регистрационный номер в Федеральном информационном фонде 18854-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус вычислительного устройства в соответствии с рисунком 1. и в соответствующий раздел паспорта.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам-расходомерам электромагнитным РМ-5ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
ГОСТ 8.145-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне ЗТО^+Ю м3/с
ГОСТ 8.361-79 ГСИ. Расход жидкости и газа. Методика выполнения измерений по скорости в одной точке сечения трубы
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ТУ 4213-009-42968951-2006 (с изменениями 01) Счетчики-расходомеры электромагнитные РМ-5. Технические условия
ИзготовительОбщество с ограниченной ответственностью «ТБН энергосервис» (ООО «ТБН энергосервис») ИНН 7720180350
Адрес: 119034, Россия, г. Москва, улица Пречистенка, д. 40/2, стр. 3
Телефон (факс): (495) 789-90-75; Web-сайт: www.tbnenergo.ru
Испытательный центрЗакрытое акционерное общество консалтинго-инжиниринговое предприятие
«Метрологический Центр Энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, Россия, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон: (495) 491 78 12, (495) 491 86 55
E-mail: sittek@mail.ru, kip-mce@nm.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
РМ-5-Т-И
