№2124 от 15.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 213342
О внесении изменений в сведения на Устройства сбора и передачи данных "ВАВИОТ"
Приказы по основной деятельности по агентству Вн. Приказ № 2124 от 15.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
____15 декабря 2020 г.
Москва
О внесении изменений в сведения об утвержденном типе средства измерений на устройства сбора и передачи данных «ВАВИОТ»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «Телематические Решения» от 4 марта 2020 г. № ТР-69 приказываю:
-
1. Установить для устройств сбора и передачи данных «ВАВИОТ», зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 71879-18, интервал между поверками 10 лет.
-
2. ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить внесение сведений в Федеральном информационном фонде по обеспечению единства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С .Голубев
Л " л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
СЕФДЬНИЯ и (ФИ ИФИКАП. Ф I
Сертификат: 01C9SC9A007CACB9B24B5327C21B84CE93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
I _____________/
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «15» декабря 2020 г. № 2124
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства сбора и передачи данных «ВАВИОТ»
Назначение средства измеренийУстройства сбора и передачи данных «ВАВИОТ» (далее - УСПД) предназначены для измерений электрической энергии, мощности и синхронизации собственной шкалы времени относительно UTC (SU) и синхронизации времени приборов учета, имеющих встроенные часы, а также сбора, накопления, хранения и передачи накопленной информации с приборов учета энергоресурсов на верхний уровень информационно-измерительных систем.
Описание средства измеренийПринцип действия УСПД основан на обмене измерительной информацией в цифровой форме по радиоканалу с приборов учета энергоресурсов с последующей обработкой, хранением полученной информации в базе данных и передачей информации по интерфейсам GSM/GPRS, Ethernet, спутниковой связи или RS-485 периодически, по расписанию, спорадически или по запросу на верхний уровень.
Областью применения являются объекты жилищно-коммунального и промышленного назначения, в том числе, объекты розничного рынка энергоресурсов.
УСПД являются функционально и конструктивно законченными изделиями, выполненными в едином корпусе промышленного исполнения (за исключением внешних антенно-фидерных устройств).
УСПД состоят из аппаратной и программной части, программная часть встроена в аппаратную часть. Аппаратная часть содержит: вычислительный модуль с базой данных, с часами реального времен, с встроенным приемником GPS/ГЛОНАСС, и радиоинтерфейсом, а также интерфейс Ethernet, интерфейс RS-485 (опционально), GSM-модем технологий 3G или 4G, 2-й GSM модем (опционально) или терминал спутниковой связи, источник вторичного и резервного питания (опционально), антенно-фидерные устройства (наличие и состав определяются в конкретном заказе).
Основные функции УСПД:
-
- автоматический поиск и включение в схему опроса устройств нижнего уровня;
-
- измерение и учет электрической энергии и мощности, интервалов времени, учет других энергоресурсов, сбор диагностической информации с устройств нижнего уровня, хранение и передача накопленной информации на верхний уровень путем предоставления авторизованного доступа к информации по каналам связи GSM\GPRS, Ethernet, спутниковой связи или RS-485. Передача данных осуществляется по протоколу API (Application Programming Interface), в соответствии с ГОСТ Р МЭК 60870-5-104-2004 или в соответствии со стандартом СТО 34.01-5.1-006-2017 ПАО «Россети»;
-
- передача команд управления приборам учета энергоресурсов и устройствам
автоматизации с цифровым интерфейсом (управление реле, запись лимитов потребления, тарифного расписания и прочее);
-
- измерение текущего времени, контроль и синхронизация времени приборам учета энергоресурсов, имеющих встроенные часы;
-
- обеспечение прямого доступа к приборам учета энергоресурсов с цифровым
интерфейсом с верхнего уровня;
-
- самодиагностика с записью событий в журнале событий.
УСПД выпускаются в нескольких модификациях. Условное обозначение УСПД определяется в соответствии с рисунком 1.
Пример условного обозначения УСПД: УСПД ВАВИОТ UPS GSM RS - устройство сбора и передачи данных «ВАВИОТ» с источником резервного электропитания, с дополнительным GSM модемом и с интерфейсом RS-485.
УСПД ВАВИОТ Х X X X
Каждое дополнительное значение X: дополнительные каналы связи УСПД Нет обозначения: дополнительные каналы связи отсутствуют
Рисунок 1 - Структура условного обозначения УСПД

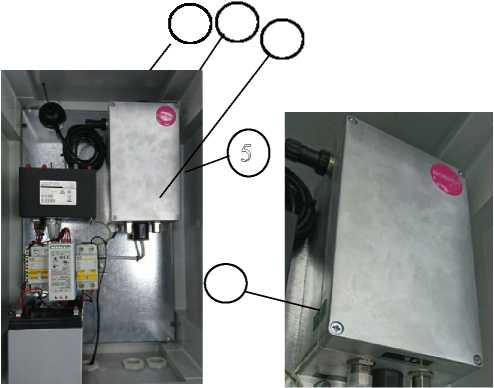

Общий вид УСПД, места пломбирования ОТК и поверителя, состав и устройство УСПД приведены на рисунке 2.
-

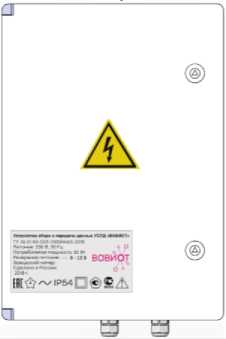

1 - общий вид УСПД;
-
2 - GSM-модем технологий 3G, 4G или терминал спутниковой связи;
-
3 - источник вторичного бесперебойного питания;
-
4 - вычислительный модуль с встроенными радиоинтерфейсом, энергонезависимой памятью данных, приемником GPS/ГЛОНАСС;
-
5 - место установки пломбы ОТК (номерная этикетка);
-
6 - место нанесения знака поверки (на вычислительном модуле);
-

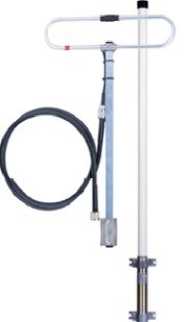

7 - антенно-фидерные устройства
Рисунок 2 - Общий вид, места пломбирования и состав УСПД
Программное обеспечениеВстроенное программное обеспечение (ПО) УСПД «ВАВИОТ» разделено на метрологически значимую и незначимую части.
Защита параметров и данных УСПД от несанкционированного доступа по интерфейсам организована с помощью использования многоуровневой (не менее 2-х) системы паролей. Физический доступ к УСПД не позволяет получить доступ к изменению параметров или данных. Несанкционированное изменение настроечных параметров устройства невозможно без вскрытия электронного модуля УСПД.
Обмен по интерфейсам, в том числе, с устройствами нижнего уровня, с верхним уровнем и между внешней и внутренней частями ПО, защищен системой шифрования.
Идентификационные данные ПО УСПД «ВАВИОТ» указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО УСПД «ВАВИОТ» |
|
Номер версии (идентификационный номер) метрологического модуля |
Не ниже 5.0 |
|
Цифровой идентификатор метрологического модуля |
733ed0292791619263424d2930042rwe |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики УСПД приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
|
Параметр |
Значение | |
|
Пределы абсолютной погрешности хода часов в сутки, при отсутствии внешней синхронизации, c |
±1,0 | |
|
Пределы дополнительной температурной погрешности хода часов в сутки в рабочем диапазоне температур, с/°С |
±0,2 | |
|
Пределы допускаемой абсолютной погрешности при измерении:
|
±1 | |
|
Нормальные условия измерений |
Температура окружающей среды, °С |
20±5 |
|
Относительная влажность воздуха, % |
от 30 до 80 | |
|
Атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106 (от 630 до 765) | |
|
Номинальное напряжение переменного тока основного источника питания, В |
230 | |
|
Номинальное напряжение постоянного тока резервного источника питания, В |
12 | |
|
Рабочие условия эксплуатации |
Температура окружающей среды, °С |
от - 50 до +70 |
|
Относительная влажность воздуха (без конденсации влаги), %, не более |
98 | |
|
Атмосферное давление, кПа (мм рт. ст.) |
от 60,0 до 106,7 (от 460 до 800) | |
|
Диапазон напряжений переменного тока основного источника питания, В |
от 176 до 276 | |
|
Диапазон напряжений постоянного тока резервного источника питания, В |
от 8 до15 | |
|
Время установления рабочего режима, мин, не более |
3 | |
|
Потребляемая мощность, Вт, не более |
30 | |
Продолжение таблицы 2
Параметр Значение
|
Максимальное количество подключаемых приборов учета энергоресурсов, ед |
10000 |
|
Глубина хранения основных данных при количестве приборов учета энергоресурсов 1000:
|
90 |
|
36 | |
|
36 | |
|
5000 | |
|
Срок хранения результатов измерения при отсутствии питания, лет, не менее |
3,5 |
|
Источник сигналов точного времени типа GPS/ГЛОНАСС |
есть |
|
Ведение «журнала событий» с регистрацией времени и даты следующих фактов: -наличие факта параметризации УСПД и приборов учета энергоресурсов с цифровым интерфейсом -наличие факта коррекции времени в приборах учета энергоресурсов с цифровым интерфейсом -попытка несанкционированного доступа к приборам учета энергоресурсов - перезапуск (при пропадании напряжения, зацикливании и т.п.) |
есть |
|
есть | |
|
есть | |
|
есть | |
|
Габаритные размеры УСПД без учета дополнительного набора антенн и коммутирующих устройств (высота; ширина; глубина), мм, не более |
600; 400; 200 |
|
Масса УСПД без учета дополнительного набора антенн и коммутирующих устройств, кг, не более |
10 |
|
Степень защиты корпуса УСПД от проникновения твердых предметов и воды (по ГОСТ 14254-2015) |
IP66 |
|
Средняя наработка на отказ, ч, не менее |
160000 |
|
Средний срок службы, лет, не менее |
18 |
наносится на лицевую часть УСПД методом нанесения наклейки, стойкой к внешним воздействиям, и типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измеренийКомплектность приведена в таблице 3.
Таблица 3 - Комплектность УСПД
|
Наименование |
Обозначение |
Количество |
|
УСПД «ВАВИОТ» |
- |
1 шт. |
|
Паспорт УСПД «ВАВИОТ» |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт.1 |
|
Методика поверки |
АМПШ.464512.002 МП |
1 шт.2 |
|
Антенна, принимающая коллинеарная с комплектом крепежа |
- |
По дополнительному заказу |
|
Антенна, передающая петлевой вибратор с комплектом крепежа |
- |
По дополнительному заказу |
|
Антенна секторная с комплектом крепежа |
- |
По дополнительному заказу |
|
Кабель соединительный RG-58N-Male/N-Male для антенны |
- |
По дополнительному заказу |
Продолжение таблицы 3
|
Мачта телескопическая стальная МТП-4 в |
- |
По дополнитель- |
|
комплекте с кронштейнами. |
ному заказу | |
|
Примечание:
| ||
осуществляется по документу АМПШ.464512.002 МП «Устройства сбора и передачи данных «ВАВИОТ». Методика поверки», утвержденному ФГУП «ВНИИМС» 29 июня 2018 г.
Основные средства поверки:
-
- Установка автоматическая трехфазная для поверки счетчиков электрической энергии НЕВА-Тест 3303 (регистрационный номер в Федеральном информационном фонде 47431-11);
-
- Частотомер электронно-счетный Ч3-84 (регистрационный номер в Федеральном информационном фонде 19818-00);
-
- Счетчик электрической энергии статический однофазный ФОБОС 1 (регистрационный номер в Федеральном информационном фонде 66753-17);
-
- Установка для проверки параметров электрической безопасности GPT-79603 (регистрационный номер в Федеральном информационном фонде 58755-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) УСПД.
Сведения о методиках (методах) измеренийприведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к устройствам сбора и передачи данных «ВАВИОТ»ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931 - 2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP)
ТУ 26.51.43-005-05534663-2018 Устройство сбора и передачи данных «ВАВИОТ» Технические условия
ИзготовительОбщество с ограниченной ответственностью «Телематические Решения»
(ООО «Телематические Решения»)
ИНН 7725339890
Адрес: 143026, г. Москва, территория инновационного центра Сколково, ул. Нобеля, д. 5, пом. 334
Телефон(факс): 8 (499) 557-04-65
E-mail: info@waviot.ru
Web-сайт: http://www.waviot.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): 8 (495) 437-55-77, 8 (495) 437-56-66
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа 30004-13 от 26.07.2013 г.
