ПРИЛОЖЕНИЕ № 1.1

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »     99999    2026 г. № _1_

Документы, прилагаемые к приказу в части признания результатов испытаний и утверждения типа, первичной поверки автотопливозаправщиков АТЗ-15, рег. № 98277-26

Перечень входящих в приложение документов:

• 1. Сертификат об утверждении типа автотопливозаправщиков АТЗ-15, 1 лист.

• 2. Описание типа автотопливозаправщиков АТЗ-15, 11 листов.

• 3. Лист с изображением знака поверки, 1 лист.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО СТАНДАРТИЗАЦИИ РЕСПУБЛИКИ БЕЛАРУСЬ

СЕРТИФИКАТ

ОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

№ 19558 от 12 января 2026 г.

Срок действия до 12 января 2031 г.

Наименование типа средств измерений:

Автотопливозаправщики АТЗ-15

Производитель:

ОАО «ГМЗ», г. Гродно, Республика Беларусь

Выдан:

ОАО «ГМЗ», г. Гродно, Республика Беларусь

Документ на поверку:

ГОСТ 8.600-2011 «Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки»

Интервал времени между государственными поверками: 24 месяца

Тип средств измерений утвержден постановлением Государственного комитета по стандартизации Республики Беларусь от 12.01.2026 № 2

Средства измерений данного типа средства измерений, производимые в период срока действия данного сертификата об утверждении типа средства измерений, или утвержденный тип единичного экземпляра средства измерений разрешаются к применению на территории Республики Беларусь в соответствии с прилагаемым описанием типа средства измерений.

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ приложение к сертификату об утверждении типа средств измерений от /2              2026 г. № /.5S2CC

Z

Наименование тина средств измерений и их обозначение: «Автотопливозаправщики АТЗ-15».

Назначение и область применения:

Тип «Автотопливозаправщики АТЗ-15»

Автотопливозаправщики АТЗ-15 (далее по тексту - автотопливозаправщики) являются мерами полной вместимости и предназначены для транспортирования и заправки транспортных средств жидкими нефтепродуктами с плотностью не более 860 кг/мГ

Автогопливозаправщики не предназначены для осуществления торговли нефтепродуктами и расчетов между покупателем и продавцом.

Область применения - специализированные и другие предприятия, занимающиеся перевозкой и потреблением нефтепродуктов.

Описание:

Автотопливозаправщики могут изготавливаться в двух исполнениях: односекционные и двухсекционные. Исполнения идентифицируются следующими обозначениями: односекционные АТЗ-15, двухсекционные АТЗ-15/2.

Цистерны имеют овальную форму.

По классификации ГОСТ 31286 автотопливозаправщики, изготовленные на базе шасси МАЗ, относятся к транспортным средствам категории N36.

Вид климатического исполнения У1 по ГОСТ 15150 для эксплуатации при температуре от минус 35 °C до плюс 40 °C.

Цистерны оборудованы:

• - донными клапанами и сливными трубопроводами;

• - горловинами диаметром не менее 500 мм;

• - крышками горловины, имеющими дыхательный клапанам и наливной люк для налива и контроля уровня налива;

• - волнорезами;

• - пеналами для хранения рукавов;

• - лестницей и площадкой обслуживания с поручнями;

• - пневматической системой управления сливом нефтепродуктов.

По требованию заказчика цистерны могут быть оборудованы:

• - системой отвода паров;

• - отстойниками с кранами и трубопроводами для слива отстоя и остатков нефтепродуктов;

• - оборудованием нижнего налива.

В состав топливоналивного оборудования входят: насос для топлива, папорпо-всасывающие рукава.

В состав топливозаправочного оборудования входят: счетчик жидкости, не предназначенный для коммерческого учета, раздаточный рукав с краном,

Лист I из 11 фильтр тонкой отчистки, средства измерений для перепада давления на фильтре для топлива.

Цистерны имеют воздухоотводящие устройства.

Оборудование автотопливозаправщиков позволяет выполнять следующие операции:

• - верхний налив нефтепродукта в цистерну;

• - нижний налив нефтепродукта в цистерну (по требованию заказчика);

• - слив нефтепродуктов насосом, установленным на автотопливозаправщике;

• - слив нефтепродуктов посторонним насосом;

• -  слив нефтепродуктов самотеком из своей цистерны в емкость, расположенную ниже уровня цистерны.

Автотопливозаправщики кроме вышеперечисленных операций позволяют осуществлять заправку нефтепродуктами через счетчик жидкости, не предназначенный для коммерческого учета, с пределом допускаемой относительной погрешности не более ± 0,5 %.

Со стороны площадки обслуживания возле горловины должна быть жестко закреплена идентификационная пластина для нанесения вместимости цистерн и знака поверки (для двухсекционных цистерн должна наносится вместимость каждой секции).

В горловине каждой секции цистерны установлен указатель уровня налива нефтепродуктов с заклепкой для нанесения знака поверки.

На переднем днище цистерны автотопливозаправщика с правой стороны должна быть установлены:

• - фирменная табличка, содержащая наименование и (или) товарный знак изготовителя, его место нахождение; наименование изделия; вместимость, м³; обозначение настоящих технических условий; заводской номер изделия; дату изготовления (год); знак утверждения типа средства измерений; единый знак обращения продукции на рынке государств-членов Таможенного Союза; надпись: «Сделано в Беларуси».

• - табличка с маркировкой согласно Правилам по обеспечению безопасности перевозки опасных грузов автомобильным транспортом.

В кабине водителя автотопливозаправщика в нижней части правого дверного проема крепится табличка изготовителя с информацией о наименовании изготовителя, идентификационном номере транспортного средства (VIN), максимально допускаемой массе транспортного средства, максимально допускаемой нагрузке на оси.

Идентификационный номер (VIN) автотопливозаправщика продублирован с правой стороны в задней части лонжерона рамы шасси и на фланце горловины.

Фотографии общего вида средства измерений представлены в приложении 1. Схема пломбировки средства измерений с указанием места нанесения знака поверки представлены в приложении 2. Фотографии маркировки средства измерений представлены в приложении 3.

Обязательные метрологические требования представлены в таблице 1: Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям представлены в таблице 2:

Таблица 2

Комплектность представлена в таблице 3. Таблица 3

Место нанесения знака утверждения типа средства измерений: знак утверждения типа наносится на титульный лист эксплуатационной документации и на фирменную табличку, расположенную на переднем днище цистерны автотопливозаправщика.

Поверка автотопливозаправщика осуществляется по ГОСТ 8.600 - 2011 «Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

технический регламент Таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств»;

• - соглашение о международной дорожной перевозке опасных грузов (ДОЛОГ) глава 6.8;

• - ТУ BY 500013376.086-2012 «Автоцистерны АЦ и автотопливозаправщики АТЗ»

методику поверки:

• - ГОСТ 8.600 - 2011 «Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки». Перечень средств поверки представлены в таблице 4:

Таблица 4_______________________________________________________

________________Наименование и тип средства поверки________________ расходомер кориолисовый массовый Promass Q300 (DN25), с диапазоном измерений от 0 до 20000 кг/ч, с погрешностью ± 0,1 %___________________

стеклянный измерительный цилиндр исп.1 (0-1000) мл с ц. д. 10 мл, кл.т. 2 стеклянный лабораторный термометр, ТЛ - 4, с ценой деления 0,1 °C и диапазоном измерения температур от 0 °C до 50 °C_____________________

секундомер, СОСпр, 3 кл. т. с ценой деления 0,2 с________________________

уровень строительный, УС 5 - 2- II_____________________________________

прибор измерительный, ПИ - 002/1___________________________________

Примечание - допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя:    автотопливозаправщики АТЗ-15,

соответствуют требованиям технического регламента Таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств», Соглашения о международной дорожной перевозке опасных грузов (ДОЛОГ) глава 6.8, ТУ BY 500013376.086-2012 «Автоцистерны АЦ и автотопливозаправщики АТЗ».

Производитель средства измерений

ОАО «Гродненский механический завод»

Адрес: 230003, г. Гродно, ул. Карского, 20 телефон/факс (0152) 71 99 00 эл. почта: gmz@gmz.by

Уполномоченное юридическое лицо, проводившее метрологическую экспертизу единичного экземпляра средств измерений

Республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации» 230003, ул. Обухова, 3, г. Гродно факс (0152) 71 45 93, тел. (0152) 71 45 90,

эл. почта: csms@csmsgrodno.bv.

Приложения:

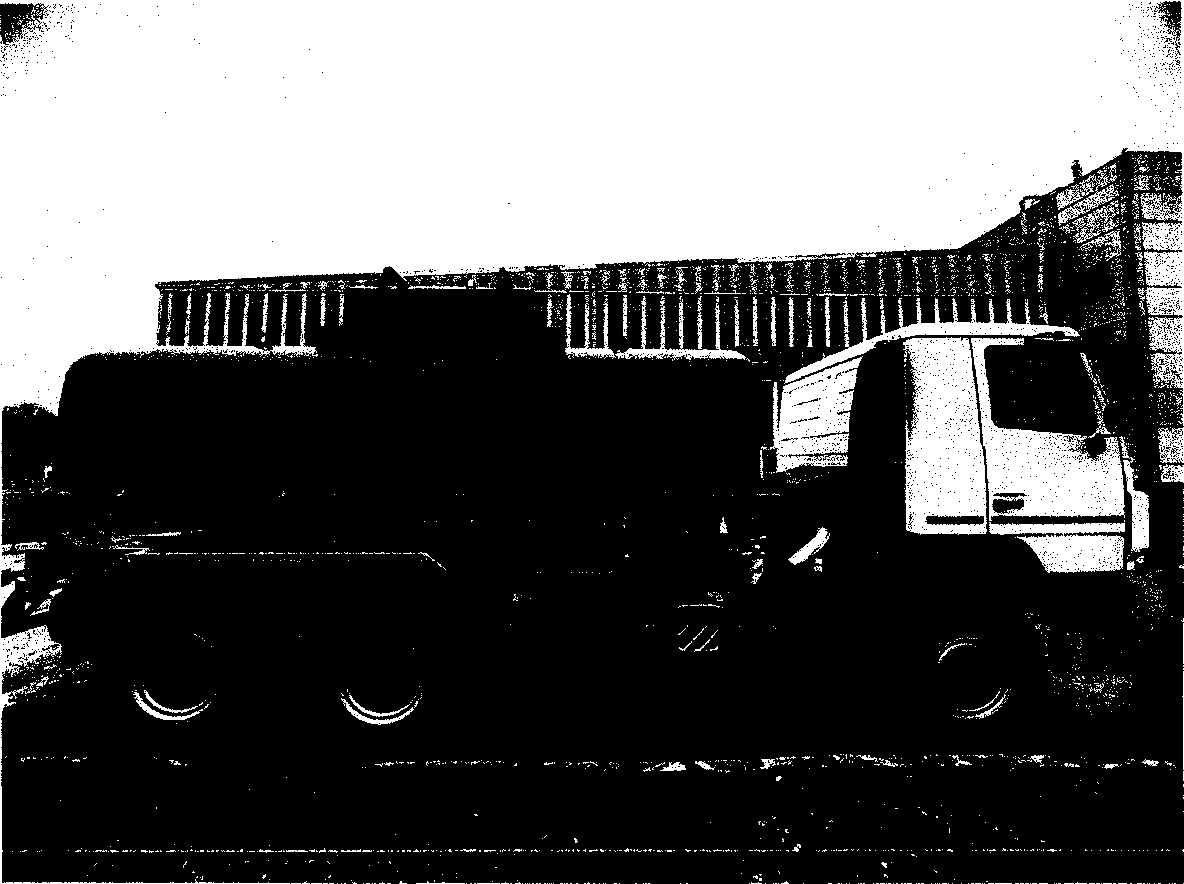

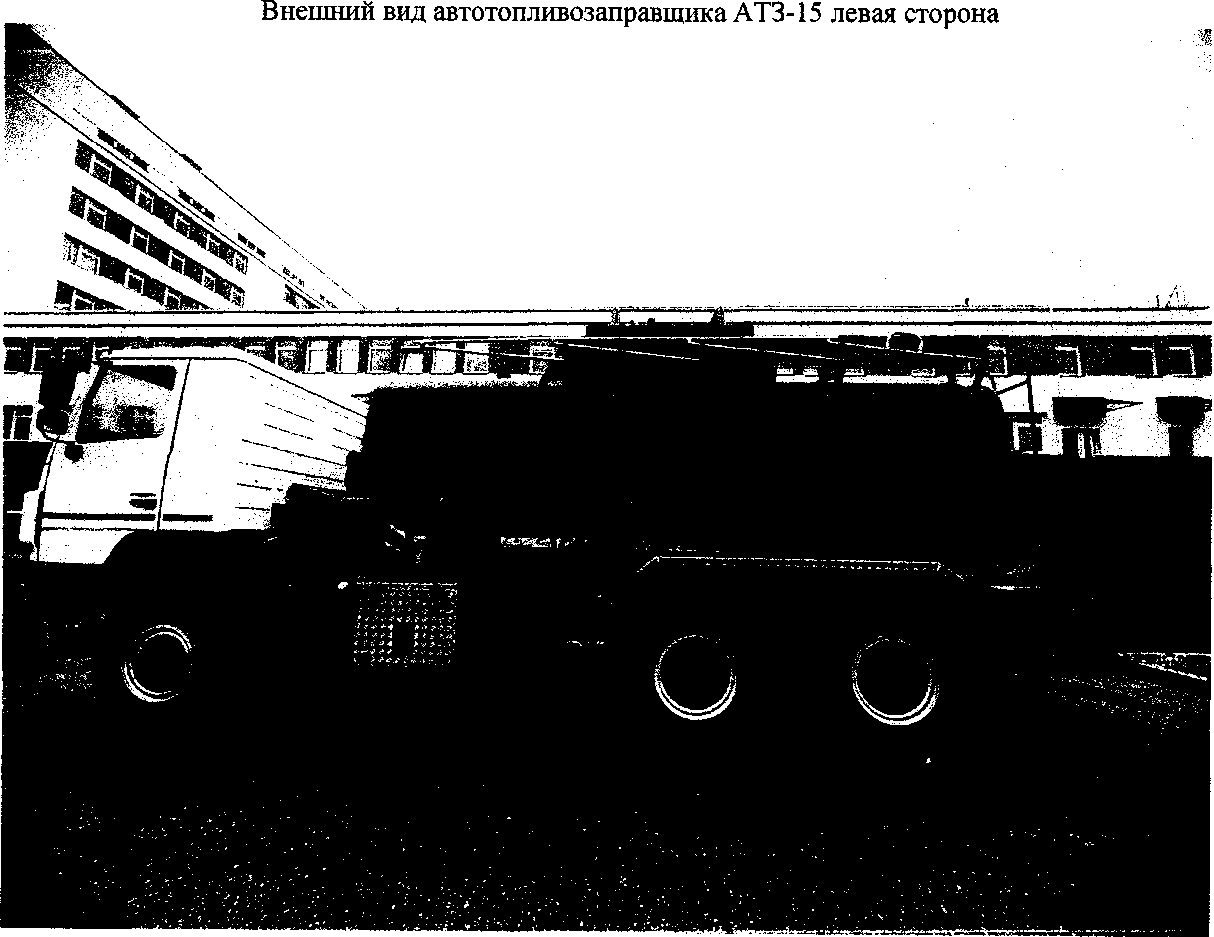

• 1. Фотографии общего вида автотопливозаправщика на 2 листах;

• 2. Схема пломбировки автотопливозаправщика с указанием места нанесения знака поверки на 1 листе; .

• 3. Фотографии маркировки автотопливозаправщика на 1 листе.

Ч                                                  ж V / I

Директор Гродненского ЦСМС ' /К/         М.Б. Гой

Приложение 2 (обязательное)

Схема пломбировки автотопливозаправщика АТЗ-15 в двухсекционном исполнении, с указанием места нанесения знака поверки

Место нанесения

знака поверки \

Б-Б

\

/        \ у '

¥

Место нанесения

знака поверки

Схема пломбировки автотопливозаправщика АТЗ-15 в односекционном исполнении, с указанием места нанесения знака поверки

А

Приложение 3 (обязательное)

Рис.2 Табличка с данными согласно ДОЛОГ

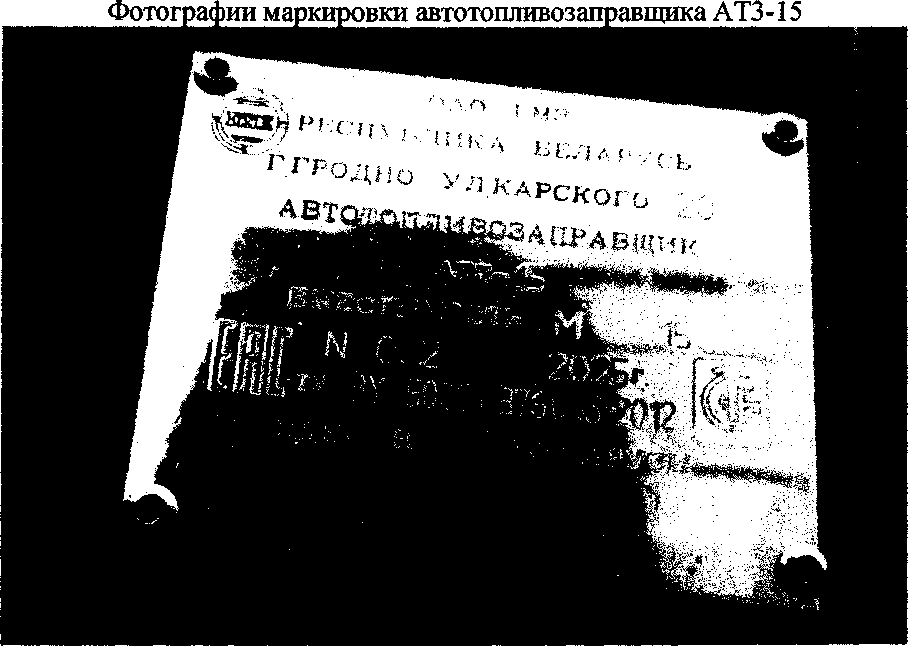

Фотографии маркировки автотопливозаправщика АТЗ-15

По месту требования

Гродненский ЦСМС заявляет, что государственная поверочная служба предприятия Отдел метрологии имеет шифр поверительпого клейма 017.

Образец оттиска поверочного клейма:

Главный метролог -начальник отдела метрологии

ПРИЛОЖЕНИЕ № 1.2

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »    еереея     2026 г. № ⁷_⁹

Документы, прилагаемые к приказу в части признания результатов испытаний и утверждения типа, первичной поверки устройств сбора и передачи данных УСПД 3021, рег. № 98278-26

Перечень входящих в приложение документов:

• 1. Сертификат об утверждении типа устройств сбора и передачи данных УСПД 3021, 1 лист.

• 2. Описание типа устройств сбора и передачи данных УСПД 3021, 10 листов.

• 3. Методика поверки устройств сбора и передачи данных УСПД 3021, 11 листов.

• 4. Листы с изображением знака поверки, 2 листа.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО СТАНДАРТИЗАЦИИ РЕСПУБЛИКИ БЕЛАРУСЬ

СЕРТИФИКАТ

ОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

№ 19313 от 12 ноября 2025 г. Срок действия до 12 ноября 2030 г.

Наименование типа средств измерений:

Устройства сбора и передачи данных УСПД 3021

Производитель:

ООО «Неро Электронике», д. Королищевичи, Новодворский с/с, Минская обл., Республика Беларусь

Выдан:

ООО «Неро Электронике», д. Королищевичи, Новодворский с/с, Минская обл., Республика Беларусь

Документ на поверку:

МРБ МП.4431-2025 «Система обеспечения единства измерений Республики Беларусь. Устройства сбора и передачи данных УСПД 3021. Методика поверки»

Интервал времени между государственными поверками: 24 месяца

Тип средств измерений утвержден постановлением Государственного комитета по стандартизации Республики Беларусь от 12.11.2025 № 145

Средства измерений данного типа средства измерений, производимые в период срока действия данного сертификата об утверждении типа средства измерений, или утвержденный тип единичного экземпляра средства измерений разрешаются к применению на территории Республики Беларусь в соответствии с прилагаемым описанием типа средства измерений.

Ведущий специалист по сертификации

000*Н':РО Электронис» А.АЛаленко

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИИ приложение к сертификату об утверждении типа средств измерений от zz              202£г. № /^3/3

Наименование типа средств измерений и их обозначение: Устройства сбора и передачи данных УСПД 3021.

Назначение и область применения:

Устройства сбора и передачи данных УСПД 3021 (далее - УСПД), в зависимости от исполнения, предназначены для измерения времени и синхронизации часов счетчиков электрической энергии, а также для сбора данных о потреблении ресурсов от счетчиков воды, газа, тепла, электрической энергии (далее - ПКУ), в том числе имеющих импульсные выходы (через специализированные радиомодемы), и передачи полученных данных по каналам связи различного вида на верхний уровень автоматизированных систем учета ресурсов.

Область применения - объекты промышленности, энергетики и жилищно-коммунального хозяйства.

Описание:

УСПД. в зависимости от исполнения, имеют в своем составе следующие интерфейсы для обмена данными с ПКУ:

встроенное устройство радиосвязи малого радиуса действия (SRD), предназначено для приёма и передачи данных по радиоканалу, которое, в том числе, поддерживает протокол беспроводной передачи данных UNBp по СТБ 2686-2025. Устройство относится к неспецифическим радиосредствам, функционирующим в диапазоне частот 863,0-870,0 МГц с эффективной излучаемой мощностью сигнала не более 25 мВт, или 433,05-434,79 МГц с эффективной излучаемой мощностью сигнала не более 10 мВт;

PLC-модем, обеспечивающий обмен данными по проводной сети (технология Power Line Communication) в диапазоне частот 95-148,5 кГц при максимальном уровне выходного сигнала 116 дБ(мкВ);

интерфейс RS-485, предназначенный для проводного последовательного обмена данными с ПКУ.

УСПД, в зависимости от исполнения, имеют в своем составе следующие интерфейсы для обмена данными с верхним уровнем автоматизированных систем учета ресурсов:

Wi-Fi-интерфейс, обеспечивающий беспроводную передачу данных по локальной сети стандарта IEEE 802.1 lb/g в диапазоне 2,4 ГГц;

Ethernet-интерфейс, реализующий проводное подключение со скоростью передачи данных до 100 Мбит/с;

радиоинтерфейс сотовой связи GPRS/EDGE/UMTS/LTE (далее - GSM), поддерживающий работу в сетях стандарта 2G/3G/4G.

*1

СПД, в зависимости от используемых интерфейсов обмена данными с ПКУ им уровнем, могут изготавливаться в нескольких исполнениях (см. Таблица 1).

Ведущий специалист по сертификации .

000*Неро Электронике* Д.А.Чаленко

Таблица 1 - Варианты исполнений УСПД

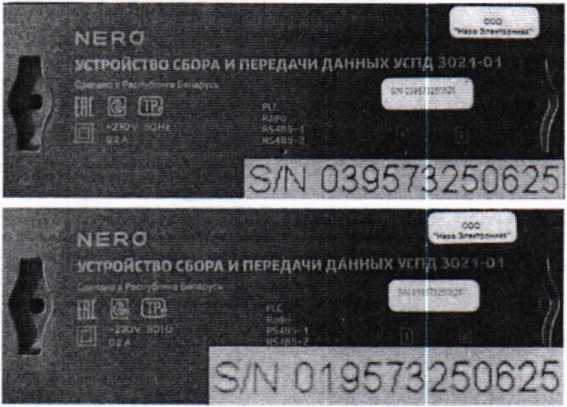

Дата производства УСПД указана в последних шести цифрах заводского номера, указанного на маркировочной табличке, в формате: «...ДДММГГ», где «ДД» - день производства УСПД, «ММ» - месяц производства УСПД, «ГГ» - год производства УСПД.

Для подключения к персональному компьютеру в режиме конфигурирования УСПД 3021-01 - УСПД 3021-06 имеют разъем microUSB.

Конструктивно корпус УСПД 3021-01 - УСПД 3021-06 состоит из трех частей: верхней, средней и нижней. В верхней части корпуса расположены: жидкокристаллический индикатор (ЖКИ) и индикатор подачи напряжения. В средней части корпуса расположен модуль связи, предназначенный для сбора, обработки, временного хранения и передачи данных коммерческого учёта по интерфейсам связи на верхний уровень автоматизированной системы учета ресурсов. В нижней части корпуса расположена клеммная колодка, предназначенная для подключения УСПД к сети питания, а также контакты для проверки суточного хода часов и подключения интерфейсов RS-485.

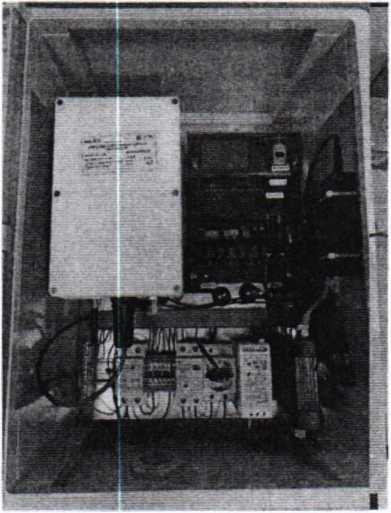

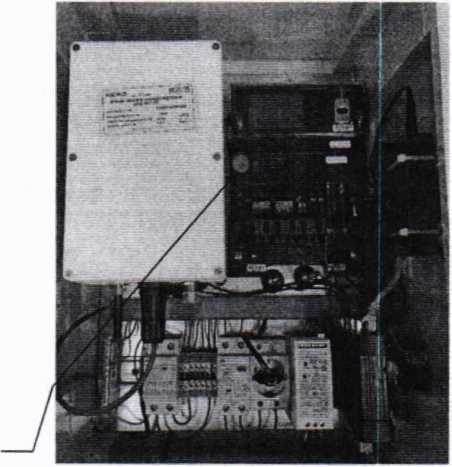

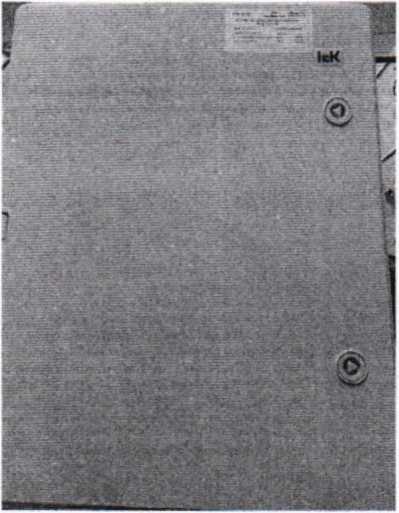

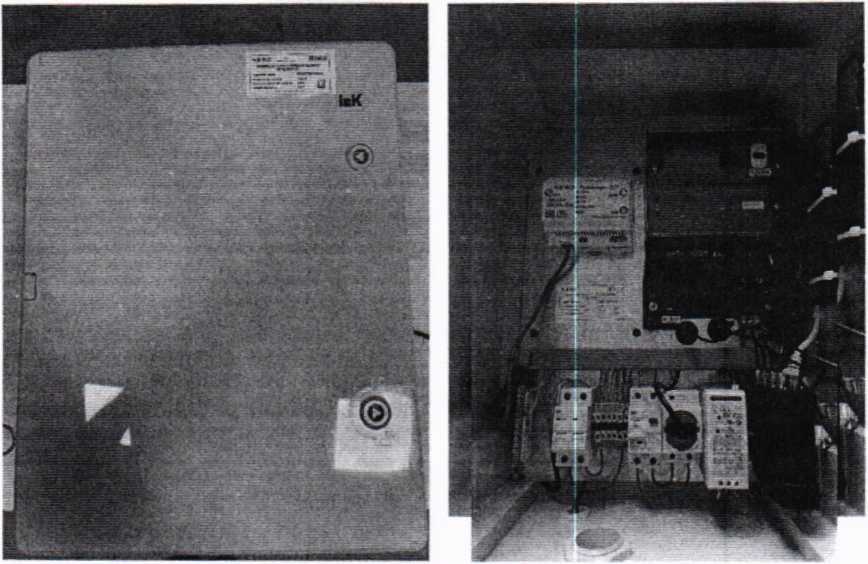

Исполнения УСПД 3021-07, УСПД 3021-08 представляют собой шкаф с кабельными гермовводами. Внутри шкафа могут быть установлены:

радиомодем 2575 (для УСПД 3021-07), радиомодем 2577 (для УСПД 3021-08);

УСПД 3021-01 - УСПД 3021-06 (в зависимости от требуемых интерфейсов связи для обмена данными с верхним уровнем автоматизированных систем учета ресурсов);

РОЕ-инжектор;

автоматические выключатели;

розетка для подключения РОЕ-инжектора;

преобразователь напряжения питания (опционально); антенны (опционально); (опционально);

вспомогательное оборудование (опционально).

|;7 Ведущий специалист по сертификации 000‘Неро Электроникс* X.А.Чаленко jfay?

УСПД выполняют следующие основные функции:

измерение времени;

синхронизация времени УСПД с сервером точного времени;

синхронизация текущего времени в ПКУ (для счетчиков электрической энергии); управление изменяемыми параметрами ПКУ (для счетчиков электрической энергии);

сбор данных и диагностической информации с ПКУ;

временное хранение собранной информации в энергонезависимой памяти;

передача собранной информации автоматически по расписанию или по запросу на верхний уровень автоматизированной системы учета ресурсов.

Исполнения УСПД 3021-07, УСПД 3021-08 дополнительно имеют GNSS-приемник (входит в состав радиомодемов 2575, 2577) для определения интервалов времени и геолокации расположения УСПД.

Встроенное программное обеспечение (далее - ПО) обеспечивает функционирование УСПД и является метрологически значимым. Доступ к изменению параметров встроенного ПО УСПД по интерфейсам связи защищён паролем.

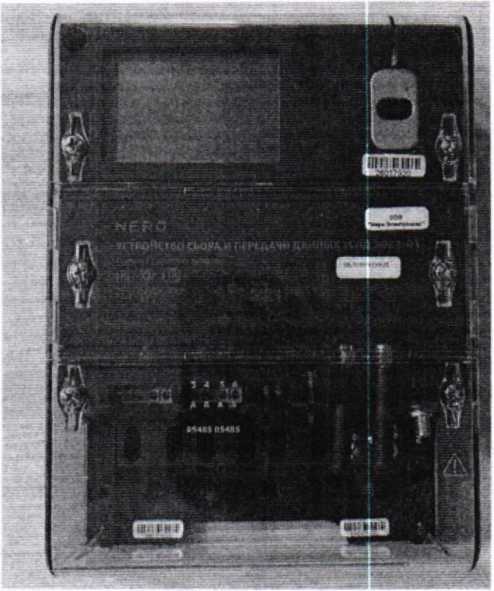

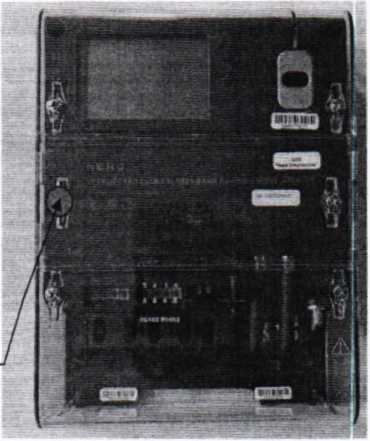

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

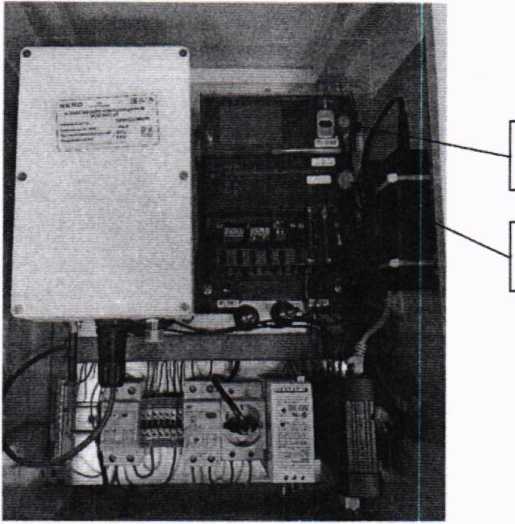

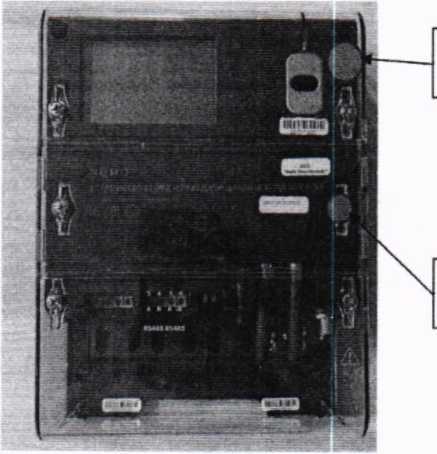

Схема пломбировки от несанкционированного доступа представлена

в приложении 3.

Обязательные метрологические требования: представлены в таблице 2.

Таблица 2

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 3.

Таблица 3

Периоды автоматического опроса ПКУ

Встроенные интерфейсы связи (в зависимости от исполнения)

3

Окончание таблицы 3

Комплектность: представлена в таблице 4.

" "аблица 4___

и на титульный лист

знака утверждения типа средств измерений: знак утверждения типа наносится на лицевую панель УСПД

Ведущий специалист по сертификации

000*Неро Электроникс» А.А.Чаленко

7 г f

Поверка осуществляется по МРБ МП.4431-2025 «Система обеспечения единства измерений Республики Беларусь. Устройства сбора и передачи данных УСПД 3021. Методика поверки».

Сведения о методиках (методах) измерений: отсутствуют.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ТУ BY 808001034.025-2025 «Устройства сбора и передачи данных УСПД 3021. Технические условия»;

Технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);

Технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

Технический регламент Республики Беларусь «Средства электросвязи. Безопасность» (ТР 2018/024/В Y);

методику поверки:

МРБ МП.4431-2025 «Система обеспечения единства измерений Республики Беларусь. Устройства сбора и передачи данных УСПД 3021. Методика поверки».

Перечень средств поверки: представлен в таблице 5.

Таблица 5_________________________________________________________________________

________________ Наименование и тип средств поверки____________________ Гигрометр психрометрический ВИТ-1_______________________________________

Частотомер электронно-счетный 43-84__

Примечание - допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 6.

Таблица 6

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации одителя: Устройства сбора и передачи данных УСПД 3021 соответствуют щям технических условий ТУ BY 808001034.025-2025, ТР ТС 004/2011, 20/2011, ТР 2018/024/ВY.

ВЕДУЩИЙ СПЕЦИАЛИСТ ПО СЕРТИФИКАЦИИ

000*НЕРО Электроникс» А.А.Чаленко

Производитель средств измерений

ООО «Неро Электронике»

Республика Беларусь, 223016, Минская обл., Минский р-н, Новодворский с/с, д. Королищевичи, ул. Свислочская, 7-7, каб.7-4.

e-mail: info@neroelectronics.by

Уполномоченное юридическое лицо, проводившее испытания средств измерений/ метрологическую экспертизу единичного экземпляра средств измерений

Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@belgim.by

Ведущий специалист по сертификации

000«-Неро Электронике* А.А.Чаленко

Директор БелГИМ

А.В. Казачок

Приложение 1

(обязательное)

Фотографии общего вида средств измерений

Рисунок 1.1- Фотографии общего вида устройств сбора и передачи данных У СПД 3021 -01 - УСПД 3021 -06

(изображение носит иллюстративный характер)

нок 1.2 - Фотографии общего вида устройств сбора и передачи данных УСПД 3021-07 (изображение носит иллюстративный характер)

Ведущий специалист по сертификации

000*Неро Электронике» А.А.Чаленко

Рисунок 1.3 - Фотографии общего вида устройств сбора и передачи данных УСПД 3021-08 (изображение носит иллюстративный характер)

ООО •Неро Электронике»

( NERO

Ведущий специалист по сертификации 000*Неро Электроникс» А. А. Чаленко

УСТРОЙСТВО СБОРА И ПЕРЕДАЧИ ДАННЫХ УСПД 3021-07

Серийный номер           029573250625

Напряжение питания         -230 В

Частота напряжения питаний SO Гц

Потребляемый ток           1,0 А

Сделано в Республике Беларусь

нок 1.3 - Фото маркировки устройств сбора и передачи данных УСПД 3021, ставленных на испытания (изображение носит иллюстративный характер)

Приложение 2 (обязательное)

Схема (рисунок) с указанием места для нанесения знака поверки средств

Место для нанесения знака поверки

Место для нанесения знака поверки

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки (для УСПД 3021-01 - УСПД 3021-06)

Место для нанесения знака поверки

Место для нанесения знака поверки

Рисунок 2.2 - Схема (рисунок) с указанием места для нанесения знака поверки (для УСПД 3021-07, УСПД 3021-08)

/ Ведущий специалист по сертификации 000*Неро Электронике» А.А.Чаленко

Приложение 3 (обязательное)

Схема пломбировки от несанкционированного доступа

Место пломбировки от несанкционированного доступа

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа (для УСПД 3021-01, УСПД 3021 -06)

Рисунок 3.2 - Схема пломбировки от несанкционированного доступа

Место пломбировки от несанкционированного доступа

СОГЛАСОВАНО

Ф. Скакалов

2025

УТВЕРЖДАЮ

Заместительздиректс --—

«    £ t> »

обеспечения единства измерений Республи1?4Ййгг£русь

УСТРОЙСТВА СБОРА И ПЕРЕДАЧИ ДАННЫХ УСПД 3021

Методика поверки

МРБ МП.4431-2025

Листов 11

Разработчик;

Ведущий специалист по сертификации

ООО «Неро Электронике»

Настоящая методика поверки (далее - МП) распространяется на устройства сбора и передачи данных УСПД 3021 (далее - УСПД), производства ООО «Неро Электронике» (Республика Беларусь) и устанавливает методы и средства поверки.

УСПД, в зависимости от исполнения, предназначено для измерения времени и синхронизации часов счетчиков электрической энергии, а также для сбора данных о потреблении ресурсов от счетчиков воды, газа, тепла, электрической энергии, в том числе имеющих импульсные выходы (через специализированные радиомодемы), и передачи полученных данных по каналам связи различного вида на верхний уровень автоматизированных систем учета ресурсов.

Обязательные метрологические требования к УСПД приведены в приложении А.

1 Нормативные ссылки

TP 2018/024/BY Средства электросвязи. Безопасность

ТКП 181-2023 (33240) Правила технической эксплуатации электроустановок потребителей

ТИП 427-2022 (33240) Электроустановки. Правила по обеспечению безопасности при эксплуатации

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ 12.2.007.14-75 Система стандартов безопасности труда. Кабели и кабельная арматура. Требования безопасности

Примечание - При пользовании настоящей МП целесообразно проверить действие ссылочных документов на официальном сайте Национального фонда технических нормативных правовых актов в глобальной компьютерной сети Интернет.

Если ссылочные документы заменены (изменены), то при пользовании настоящей МП следует руководствоваться действующими взамен документами. Если ссылочные документы отменены без замены, то положение, в котором дана ссылка на них, применяется в части, не затрагивающей эту ссылку.

2 Операции поверки

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Примечание - Если при проведении той или иной операции поверки получают отрицательный дальнейшую поверку прекращают.

ВЕДУЦИЙ СПЕЦИАЛИСТ ПО СЕРТИФИКАЦИИ ООСННеро Электроникс» А.А.Чаленко

3 Средства поверки

При проведении поверки применяют средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

4 Требования к квалификации поверителей

К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, имеющих необходимую квалификацию в области обеспечения единства измерений.

Перед началом поверки поверитель должен изучить эксплуатационную документацию (далее - ЭД) эталонов и вспомогательных средств поверки, используемых при поверке, настоящую МП, правила техники безопасности.

5 Требования безопасности

• 5.1 При проведении поверки должны быть соблюдены следующие требования безопасности: ТКП 427, ГОСТ 12.2.007.0, ГОСТ 12.2.007.14.

Ведущий специалист по сертификации

000*Неро Электронике* А.А.Чаленкс

• 5.2 Все работы по монтажу и демонтажу схем подключения УСПД выполняют при отсутствии напряжения питания.

• 5.3 Помещение для проведения поверки должно соответствовать требованиям действующих правил охраны труда, техники безопасности и производственной санитарии.

• 5.4 Лица, проводящие поверку, должны быть ознакомлены с правилами (условиями) безопасной работы УСПД и средств поверки, указанными в ЭД на них, и пройти инструктаж по технике безопасности.

6 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха                      от 15 °C до 25 °C;

• - относительная влажность окружающего воздуха          от 30 % до 80 %.

7 Подготовка к поверке

Перед проведением поверки выполняют следующие подготовительные работы:

• - выдерживают УСПД в условиях, указанных в разделе 6, не менее 4 ч;

• - средства поверки и УСПД подготавливают к работе согласно требованиям ЭД, которая на них распространяется;

• - проверяют соблюдение условий по разделу 6 настоящей МП;

• - измеряют параметры окружающей среды и полученные результаты заносят в протокол поверки по форме приложения Б.

• 8 Проведение поверки

8.1 Внешний осмотр

При проведении внешнего осмотра устанавливают соответствие УСПД следующим требованиям:

• - комплектность УСПД должна соответствовать [1];

• - механические повреждения и коррозия должны отсутствовать;

• - все крепежные винты должны быть в наличии и иметь возможность для навески пломб (если применимо), резьба винтов должна быть исправна, а механические элементы УСПД хорошо закреплены;

• - маркировка и надписи на лицевой панели должны быть нанесены четко и содержать, следующую информацию:

• - наименование и/или условное обозначение УСПД;

• - знак утверждения типа;

• - наименование изготовителя и его товарный знак;

• - номинальное напряжение питания;

• - номинальная частота напряжения питания;

• - максимальный потребляемый ток;

• - заводской номер;

• - символ [5] (для УСПД класса защиты от поражения электрическим током II);

• - единый знак обращения продукции на рынке государств-членов Евразийского экономического союза;

• - знак соответствия ТР 2018/024/BY.

  Результаты



внешнего осмотра считаются удовлетворительными, если УСПД вышеперечисленным требованиям.

ВЕДУЩИЙ СПЕЦИАЛИСТ ПО СЕРТИФИКАЦИИ

000*Н"ро электроникс» А.А.Чаленко

• 8.2 Опробование

8.2.1 Проверка доступа к веб-интерфейсу УСПД

• 8.2.1.1 Проверку доступа к веб-интерфейсу УСПД 3021-01 - УСПД 3021-06 проводят следующим образом:

• - подключают УСПД к ПК, используя кабель microUSB;

• - подключают УСПД к сети переменного тока с номинальным напряжением 230 В;

• - в адресной строке браузера вводят IP-адрес 192.168.225.1;

• - в появившемся стартовом окне веб-интерфейса вводят данные авторизации.

• 8.2.1.2 Проверку доступа к веб-интерфейсу УСПД 3021-07 (для радиомодема 2575), УСПД 3021-08 (для радиомодема 2577), проводят следующим образом:

• - устанавливают сим-карту в соответствующий слот на плате радиомодема 2575 (в корпусе радиомодема 2577);

• - подключают антенны спутниковой связи и сотовой связи к соответствующим разъемам (GNSS и GSM);

• - подключают радиомодем 2575 через РОЕ-инжектор к сети переменного тока с номинальным напряжением 230 В (радиомодем 2577 подключают напрямую к сети переменного тока с номинальным напряжением 230 В);

• - ожидают 5-10 мин, пока радиомодем 2575 (радиомодем 2577) инициализируется и выйдет в сеть;

• - для радиомодема 2575 вводят в браузере адрес «http://10.80.9.ххх», где «ххх» соответствует последним цифрам или цифре заводского номера;

Пример - Если серийный номер 9001, то IP-адрес - 10.80.9.1; если серийный номер 9021, то IP-адрес -10.80.9.21; если серийный номер 9124, то 1Р-адрес-10.80.9.124. Нули не учитываются.

• - для радиомодема 2577 вводят в браузере адрес «http://10.80.2.ххх», где «ххх» соответствует последним цифрам или цифре заводского номера;

• - в появившемся стартовом окне веб-интерфейса вводят данные авторизации.

8.2.2 Проверка синхронизации встроенных часов УСПД с сервером точного времени

• 8.2.2.1 Проверку синхронизации встроенных часов УСПД с сервером точного времени проводят следующим образом:

• - в слот под сим-карту в УСПД 3021-01 - УСПД 3021-06 вставляют сим-карту;

• - подключают УСПД к сети переменного тока с номинальным напряжением переменного тока 230 В;

• - в адресной строке браузера вводят статический IP-адрес сим-карты;

• - в появившемся стартовом окне веб-интерфейса вводят данные авторизации;

• - для синхронизации времени переходят на вкладку «УСПД —» Управление -* Системные настройки —> Общие»;

• - вычитывают раздел «Настройка времени», в строку «Сервер синхронизации» вносят адрес сервера для синхронизации времени (например, «time.belgim.by»), «Синхронизировать по сети» - «Да», «Синхронизировать с материнским счетчиком» - «Да», и нажимают кнопку «Записать».

• 8.2.2.2 Результат синхронизации встроенных часов УСПД с сервером точного времени считается положительным, если на вкладке «УСПД —► Журналы —+ События УСПД» после нажатия кнопки «Считать» отобразится информация о синхрони

зации времени, а разность времени сервера точного времени и времени на дисплее

превышает +3 с.

Ведущий специалист по сертификации

000*Неро Электроникс» А.А.Чаленко

8.2.3 Проверка синхронизации часов счетчиков электрической энергии

• 8.2.3.1 Проверку синхронизации часов счетчиков электрической энергии проводят следующим образом:

• - в слот под сим-карту в УСПД 3021-01 - УСПД 3021-06 вставляют сим-карту;

• - подключают УСПД к сети переменного тока с номинальным напряжением переменного тока 230 В;

• - в адресной строке браузера вводят статический IP-адрес сим-карты;

• - в появившемся стартовом окне веб-интерфейса вводят данные авторизации;

• - подключают тестовый счетчик к УСПД;

• - во вкладке «УСПД —> Управление —♦ Настройка каналов устройств —* Устройства —»Данные» нажимают кнопку «Считать», чтобы убедиться, что тестовый счетчик успешно подключен;

• - во вкладке «УСПД -> Управление —► Задачи —> Записать время -> Данные» выбирают МАС-адрес тестового счетчика, устанавливают «0» в строке «Смещение от времени УСПД в секундах» и нажимают кнопку «Выполнить»;

• 8.2.3.2 Результат синхронизации часов тестового счетчика считается положительным, если на вкладке «УСПД —» Журналы —► Выполнение задач -» Данные» после нажатия кнопки «Считать» отобразится информация о записи времени в тестовый счетчик, а разность времени на дисплее тестового счетчика и времени на дисплее УСПД не превышает ±10 с.

8.2.4 Идентификация программного обеспечения

• 8.2.4.1 Для идентификации программного обеспечения УСПД (далее - ПО) входят в веб-интерфейс УСПД 3021-01 - УСПД 3021-06 в соответствии с п.8.2.1.1, переходят во вкладку «УСПД —» Версия» и считывают идентификационные данные ПО из полей «УСПД» и «Цифровой идентификатор ПО (md5)».

Результаты опробования считаются удовлетворительными, если обеспечивается доступ к веб-интерфейсу УСПД, обеспечивается синхронизации часов счетчиков электрической энергии и синхронизации времени УСПД с сервером точного времени (при наличии подключения к сети Интернет), а идентификационные данные ПО УСПД соответствуют следующим значениям:

• - номер версии ПО (вкладка «УСПД —♦ Версия», поле «УСПД») - не ниже 1.109.0;

• - цифровой идентификатор ПО (вкладка «УСПД —> Версия», поле «Цифровой идентификатор ПО (md5)») - 6F3A58D79456B7C6A5F3696B64944329.

8.3 Определение метрологических характеристик

8.3.1 Определение суточного хода встроенных часов УСПД

Рисунок 1 - Схема подключения импульсного выхода УСПД

I I/.

• 8.3.1.2 Подключают УСПД к сети переменного тока с номинальным напряжением переменного тока 230 В.

• 8.3.1.3 Подключают оптическую головку к ПК через USB-порт и через Диспетчер устройств определяют какой COM-порт был присвоен оптической головке.

• 8.3.1.4 Запускают ПО, указывают COM-порт, занятый оптической головкой, и командой по оптическому интерфейсу переводят импульсный выход УСПД в режим выдачи импульсов, пропорциональных счёту времени, с интервалом 1 с.

• 8.3.1.5 Измеряют частотомером период следования импульсов.

• 8.3.1.6 Считывают из УСПД значение коррекции суточного хода встроенных часов ДТк, с/сут, одним из следующих способов:

• - через ПО «AdminTools.exe»: выбирают вкладку «Конфигурация - Технологические настройки». В окне «Параметры поправки хода часов» выбирают пункт «Поправка суточного хода часов, с» и нажимают кнопку «Считать»;

• - через ПО «SMPConsole.exe»: вводят команду «-од 2».

• 8.3.1.7 Суточный ход встроенных часов ДТсут, с/сут, вычисляют по формуле

ДТсуг =     ■ ⁸⁶⁴⁰⁰ + ^ДТК-                (1)

*п

где Т_п - значение периода секундных импульсов, с, равное 1 с;

Ти - измеренный период секундных импульсов, с;

86400 - количество секунд в одних сутках;

ДТк - значение коррекции суточного хода встроенных часов, с/сут.

• 8.3.1.8 Результаты измерений заносят в протокол поверки, форма которого приведена в приложении Б.

Результаты определения суточного хода встроенных часов УСПД считают положительными, если суточный ход часов не превышает значений, указанных в приложении А.

9 Оформление результатов поверки

• 9.1 Результаты поверки заносят в протокол, рекомендуемая форма которого приведена в приложении Б.

• 9.2 При положительных результатах поверки УСПД, применяемого при измерениях в сфере законодательной метрологии, на него наносят знак поверки и (или) выдают свидетельство о поверке по форме, установленной [2].

• 9.3 При отрицательных результатах первичной поверки УСПД, применяемого при измерениях в сфере законодательной метрологии, выдают заключение о непригодности по форме, установленной [2].

• 9.4 При отрицательных результатах последующей поверки УСПД, применяемого при измерениях в сфере законодательной метрологии, выдают заключение о непригодности по форме, установленной [2]. Ранее нанесенный знак поверки подлежит уничтожению путем приведения его в состояние, непригодное для дальнейшего применения, предыдущее свидетельство о поверке прекращает свое дей-



Ведущий специалист по сертификации

000*Неро электронике* А.А.Чаленко

Приложение А

(обязательное)

Обязательные метрологические требования к УСПД

Обязательные метрологические требования к УСПД приведены в таблице А.1.

Таблица А.1

Приложение Б

(рекомендуемое) Форма протокола поверки

ПРОТОКОЛ №__-___

поверки_______________________________

наименование средства измерений

тип_________________________№________________

п р и н а дл ежа щего_______________________________________________________

наименование организации

Изготовитель____________________________________________________________

наименование изготовителя

Дата проведения поверки________________________________________________

с... по...

Поверка проводится по __________________________________________________

обозначение документа, по которому проводят поверку

Средства поверки

Таблица Б.1

Условия поверки

• - температура окружающего воздуха___________°C или от____°C до____°C;

• - относительная влажность______________% или от___% до____%;

• - атмосферное давление________________кПа или от_____до_____кПа.

Результаты поверки

• 1 Внешний осмотр______________________________________________________

соответствует/не соответствует

• 2 Опробование______________________________________________________

соответствует/не соответствует

• 3 Определение метрологических характеристик

3.1 Определение суточного хода встроенных часов УСПД

Результаты определения суточного хода встроенных часов УСПД приведены в таблице Б.2.

Таблица Б.2

Заключение_________________________________________________________

* t! 1- t

Библиография

• [1]  Формуляр «Устройство сбора и передачи данных УСПД 3021»

• [2]  Постановление Государственного комитета по стандартизации Республики Беларусь от 21 апреля 2021 г. № 40 «Об осуществлении метрологической оценки в виде работ по государственной поверке средств измерений



  Ведущий специалист по сертификации 000*Неро Электроникс* А.АЛаленко




Лист регистрации изменений

i lV i 11 I i L

Формы знаков поверки БелГИМ на 2026 год

Начальник

метрологии

Ведущий специалист to 000*Неро Электроникс*

Ы.Чшнко

V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

14 апреля 2026 г.

Москва

О признании результатов испытаний и утверждения типа

первичной поверки средств измерений

В целях реализации Соглашения о взаимном признании результатов испытаний в целях утверждения типа, метрологической аттестации, поверки

по межгосударственной стандартизации ПМГ 06-2024 «Порядок признания результатов испытаний и утверждения типа, первичной поверки, метрологической аттестации средств измерений», введенными в действие приказом Федерального агентства по техническому регулированию и метрологии от 17 июня 2024 г. № 810-ст, п р и к а з ы в а ю:

• 1. Признать результаты испытаний и утверждения типа, первичную поверку средств измерений, сведения о которых прилагаются к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения о признании результатов испытаний и утверждения типа, первичной поверки средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

ПРИЛОЖЕНИЕ № 1 к приказу Федерального агентства по техническому регулированию

и метрологии

____    2026 г. №  ___

Сведения

о признании результатов испытаний и утверждения типа, первичной поверки средств измерений
