УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «1» октября 2021 г. № 2169

Лист № 1 Регистрационный № 82468-21 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы Rosemount OCX 8800

Газоанализаторы Rosemount OCX 8800 (далее - газоанализаторы) предназначены для непрерывного измерения содержания объёмной доли кислорода и продуктов неполного сгорания в дымовых и других технологических газах, с целью контроля и оптимизации процессов горения в энергетических и отопительных котлах, в печах для отжига, обжига, для сжигания мусора и отходов, в печах нефтеперерабатывающих и нефтехимических, металлургических и прочих производств.

Принцип действия газоанализаторов основан на определении объёмной доли кислорода путём измерения напряжения, возникающего на нагретом электрохимическом элементе на основе оксида циркония и суммарного содержания продуктов неполного сгорания (горючих газов), путем определения разницы термосопротивлений на эталонном и активном элементах термокаталитического датчика. Термокаталитический датчик градуируют по монооксиду углерода и, соответственно, результаты измерений содержания продуктов неполного сгорания выражаются в объемной доле монооксида углерода. Оба датчика термостабилизированы.

Конструктивно газоанализаторы состоят из двух блоков: аналитического и электронного. Каждый блок помещен в собственный корпус.

Аналитический блок имеет прямоугольное основание из алюминиевого сплава, на котором снаружи установлено пробоотборное устройство (зонд) - трубка из нержавеющей стали, или сплава Инконель 600, или керамики. Внутри блока расположены эжектор, датчики (чувствительные элементы) кислорода и горючих газов, элементы газовой системы. Блок закрывается резьбовой крышкой с защитой от произвольного раскручивания. Корпус аналитического блока термоизолирован.

Электронный блок имеет аналогичную конструкцию. В нем установлены блок питания, платы электроники, клеммные и заземляющие зажимы, соленоидные клапаны управления пневмосистемой. Корпус электронного блока термоизолирован. Опционально электронный блок может быть оснащен:

• - мембранной клавиатурой под крышкой со смотровым окном или без него,

• - вакуумно-люминесцентным или жидкокристаллическим цифровым дисплеем - Local Operator Interface (далее - LOI) с ИК-клавиатурой.

В основании имеются резьбовые отверстия для подсоединения фитингов газовой системы и кабельных вводов, а также наружные заземляющие зажимы. Конструкция газоанализаторов позволяет заменить при неисправностях датчики и электронику в полевых условиях.

В зависимости от условий применения измерительный зонд может быть оснащён фильтром различных модификаций. Влияние внешней температуры учтено при нормировании метрологических характеристик газоанализаторов.

Отбор пробы производится при помощи воздушного аспиратора (эжектора).

По типу исполнения газоанализаторы бывают со встроенным или выносным блоком электроники.

В исполнении со встроенным блоком электроники измерительный зонд и блок электроники представляют собой единую конструкцию.

В исполнении с выносным блоком электроники измерительный зонд и блок электроники устанавливаются раздельно, соединение между измерительным зондом и блоком электроники осуществляется посредством кабельных связей и пневматических линий.

В зависимости от типа и свойств внешнего корпуса, газоанализаторы OCX 8800 выпускаются в следующих модификациях:

• - OCX88A, OCX 8800 без маркировки Ex - невзрывозащищённые;

• - OCX88C, OCX 8800 с маркировкой Ex - взрывозащищённые.

Результаты измерений и вычислений газоанализаторов в зависимости от исполнения выводятся:

• - на дисплей локального интерфейса оператора LOI;

• - в виде аналогового выходного сигнала 4-20 мА (2х/4х проводный);

• - в виде цифрового сигнала с протоколами HART, Foundation Fieldbus;

• - в виде цифрового сигнала с протоколом Wireless HART с использованием модуля Rosemount 775 (ТНиМ™-адаптер).

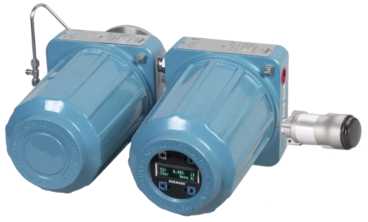

Общий вид газоанализаторов, варианты исполнений представлены на рисунках 1-5.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 6.

Рисунок 1 - Общий вид газоанализаторов раздельного монтажа без локального интерфейса оператора LOI

Рисунок 2 - Общий вид газоанализаторов интегрального монтажа без локального интерфейса оператора LOI

Рисунок 3 - Общий вид газоанализаторов раздельного монтажа c локальным интерфейсом оператора LOI

Рисунок 4 - Общий вид газоанализаторов интегрального монтажа c локальным интерфейсом оператора LOI

Рисунок 5 - Общий вид газоанализаторов с беспроводным модулем радиосвязи

Rosemount 775 (THUM^™ - адаптер)

Место пломбирования корпуса

Место нанесения знака поверки

электронный блок

аналитический блок

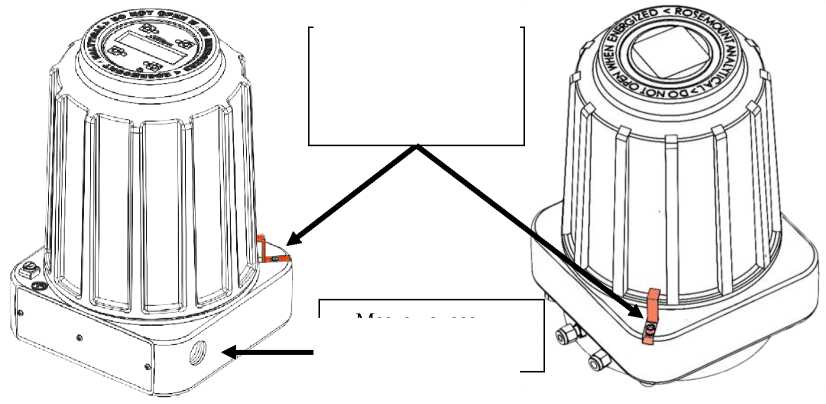

Рисунок 6 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (далее - ПО). ПО устанавливается в энергонезависимую память газоанализаторов на заводе-изготовителе во время производственного цикла и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Уровень защиты ПО - «Высокий» в соответствии с ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения, Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики газоанализаторов

Таблица 3 - Технические характеристики газоанализаторов

наносится типографским способом на титульный лист паспорта.

Комплектность средства измерений

Комплектность средства измерений представлена в таблице 4. Таблица 4 - Комплектность средства измерений

приведены в эксплуатационном документе IM-106-880 (Руководство по эксплуатации), раздел 1 «Описание и технические характеристики», «Обзор системы»

Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические требования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов

Техническая документация «Emerson Electric Co.», США
