министерство ПРОМЫШЛЕННОСТИ иторгоили РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

О внесении изменений в описание типа на колонки топливораздаточные ZS.24XX

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г, № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. №  29940, в связи с обращением фирмы

«Scheldt & Bachmann», Германия (вх.. от 24 февраля 2016 г. № 4102) приказываю:

• 1. Внести изменения в описание типа на колонки топливораздаточные ZS.24XX, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 20384-08, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.



  С.С.Голубев

  Заместитель Руководителя

  Федерального агентства

Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федерального агентства по техническому ___________регулированию и метрологии.___________

Сертификат: 1SBA1B0002008D0118B8 Кому выдан: Голубея Сергей Сергеевич ^^стеителасс1ВЛГ2015до1аЛГ2016 Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «25» февраля 2016 г. № 172

Изменения в описание типа на колонки топливораздаточные ZS.24XX

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Колонки топливораздаточные ZS.24XX

Колонки топливораздаточные ZS.24XX (далее - колонка) предназначены для измерения объема топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм²/с (сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.

Принцип действия колонок состоит в следующем: топливо из резервуара через приемный клапан, фильтр предварительной очистки и моноблок подается в измеритель объема (счетчик) топлива из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства.

В колонках реализован прямой метод непосредственной оценки объема топлива измерителем объема топлива, проходящего через колонку, в единицах объема.

При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, топливо при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов.

Вращательное движение вала датчика преобразуется в последовательность электрических импульсов, поступающих в электронно-вычислительное устройство колонки, на цифровом табло которого индицируется количество отпущенного топлива, его цена и стоимость.

Задание дозы топлива и включение колонок производит оператор на пульте, находящемся непосредственно на колонке или с пульта дистанционного управления через интерфейс S&B-VII или IFSF (LON).

Установка показаний на цифровом табло разового учета выданного объема топлива в положение нуля производится автоматически при снятии раздаточного пистолета с колонки.

Колонки состоят из гидравлической системы, включающей электромагнитный клапан 0614, изготовитель «Automatic Control valves», Испания, или ЕМХХ, изготовитель «Asco Joucomatic Ltd», Великобритания; моноблока S&B МВ80 (насосный агрегат с газоотделителем производительностью 80 л/мин), изготовитель «Scheldt & Bachmann», Германия; или насоса Haar FPCC, производительностью до 180 л/мин, измерителя объема с датчиком импульсов КМ 250, КМ 0, КМ I, изготовитель «Scheldt & Bachmann», Германия, раздаточного шланга с пистолетом длиной не менее 4-х метров, электронно-вычислительного устройства с пультом и пульта устройства дистанционного управления.

Электронно-вычислительное устройство состоит из компьютера Т20 или ТЗО со встроенным блоком питания (в Т20) и шиной CAN-BUS, для управления двигателем насоса и клапанами.

Колонки оснащены системой возврата паров из бака транспортного средства в резервуар. В состав системы входит насос фирмы «Gardner Denver Thomas GmbH», Германия.

Колонки имеют одну или две гидравлические системы, каждая из которых имеет технические характеристики одинарной колонки, и обеспечивают заправку одновременно с двух сторон одним видом топлива.

Колонки могут иметь отдельные дополнительные стойки с раздаточным шлангом с пистолетом.

Колонки могут быть дополнительно оснащены взрывозащищенным модулем температурной компенсации «Sensy Temp MI IS» или «TSC430», что позволяет производить температурную коррекцию отпускаемого топлива, приведенного к 20°С. На колонку устанавливается по одному датчику на каждый вид топлива.

Колонки выпускаются односторонние и двухсторонние, с встроенным моноблоком (или насосом) или без него. В этом случае в резервуар устанавливается погружной насос. При использовании колонок без насоса давление топлива на входе колонки должно быть не более 0,28МПа.

Колонки безопасны для окружающей среды.

Колонки при выпуске имеют следующее обозначение: ZS.24XX-YYY,

Пример обозначения колонки ZS.2402-DR-40.

где ZS.24 - обозначение типа;

02 - количество раздаточных рукавов: 1, 2 или 4;

D - наличие погружного насоса;

40 - номинальный расход:

40/130 имеет производительность 40 л/мин или 130 л/мин; л/мин в зависимости от положения клапана;

40+130 - колонка имеет одновременно производительность 40 л/мин и 130 л/мин.

Общий вид колонок и модификаций колонок представлен на рисунках 1 и 2.

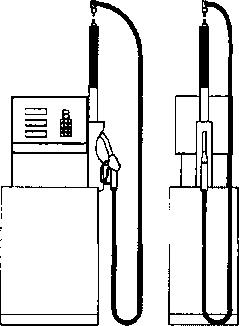

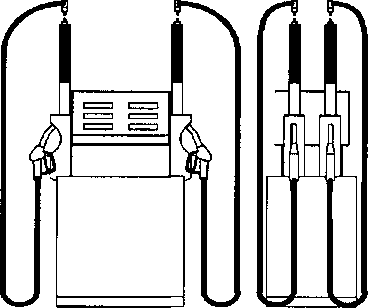

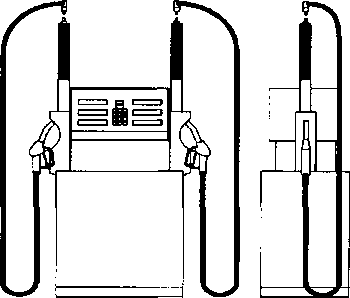

Рисунок 1 - Общий вид колонок

ZS.2401 -PRE                   ZS.2402-PRE

ZS.24.04

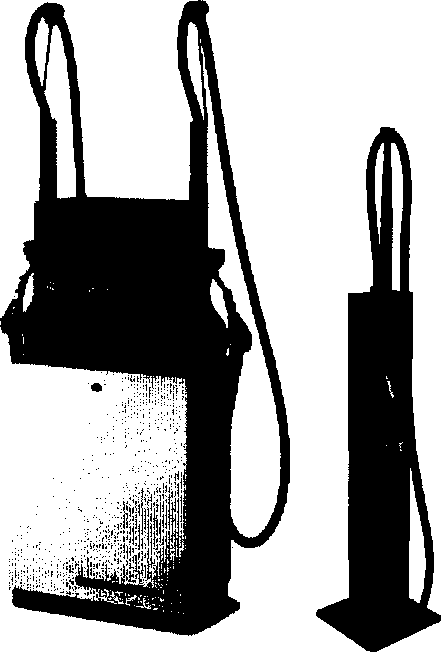

Рисунок 2 - Общий вид модификаций колонок

В колонках предусмотрено опломбирование измерителя объема поршневого с датчиком импульсов, крышки микропроцессора электронно-вычислительного устройства.

Схемы пломбирования измерителей объема с датчиками импульсов и крышки микропроцессора электронно-вычислительного устройства представлены на рисунках 3 и 4 соответственно.

с датчиком импульсов

Измеритель объема КМ I с датчиком импульсов

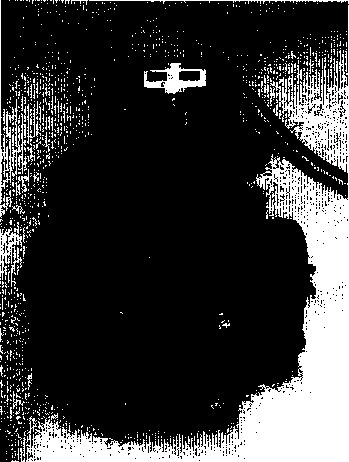

Рисунок 3 - Схемы пломбирования измерителей объема поршневых с датчиками импульсов

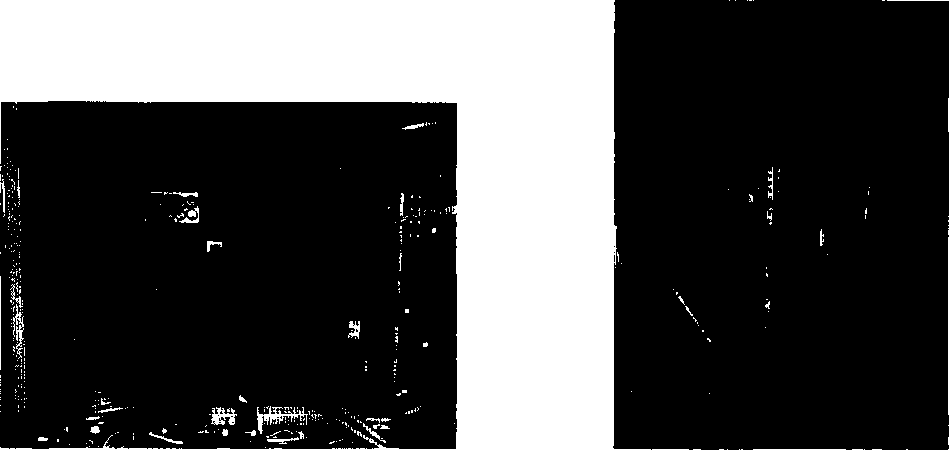

Т20                                         ТЗО

Рисунок 4 - Схемы пломбирования крышки микропроцессора электронно-вычислительного устройства

Программное обеспечение (ПО) ТРК является встроенным, имеет функции управления насосами, определения объёма выданного топлива, вывода информации об объёме выданного топлива и его стоимости на дисплей и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены топлива, количества и характера отказов, и реализовано в микропроцессоре, размещенном в электронно-вычислительным устройстве колонки. Доступ к микропроцессору и его интерфейсу для загрузки ПО ограничивается корпусом электронно-вычислительного устройства и защитной крышкой, которая пломбируется.

Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки защищен паролем администратора и паролем юстировки.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Номинальный расход,¹ ±10%, л/мин

Наименьший расход, ±10%, л/мин

Минимальная доза выдачи, л

Пределы допускаемой основной относительной погрешности при температуре окружающей среды и топлива (20±5) °C, %

Наибольшее допускаемое изменение действительных значений основной относительной погрешности, вызванное изменением температуры окружающего воздуха и топлива, отличной (20±5) °C, в пределах температур от минус 40 до плюс 50 °C, %, не более

Сходимость показаний, %

Количество разрядов указателя разового учета:

• - выданного объема топлива, л

• - цены за 1 л, руб.

• - стоимости за выданную дозу, руб.

Количество разрядов указателя суммарного учета², л

Цена деления указателя разового учета:

• - выданного количества топлива, л

• - цены за 1 л, руб.

• - стоимости за выданную дозу, руб.

Цена деления указателя суммарного учета, л, не менее

Номинальная тонкость фильтрования, мкм

Длина раздаточного рукава, м, не менее

Электропитание колонки от сети переменного тока:

• - напряжение, В

- частота, Гц

Мощность привода насоса на один рукав, кВ А, не более

Габаритные размеры (Д х Ш х В), мм, не более

Масса, кг, не более

Средний срок службы, лет

• 1 Колонка топливораздаточная ZS.24XX (модификация по заказу) -1 шт.

• 2 Запасные части                                                 -1 по заказу

• 3 Руководство по эксплуатации                                   - 1 экз.

• 4 Раздаточный рукав                                            - до 4 шт.

(по заказу)

Поверка

осуществляется по МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки».

Основное поверочное оборудование:

• - при первичной поверке мерники 2 разряда вместимостью 2, 5, 10, 20, 50, 100, 150 л с основной относительной погрешностью не более ± 0,08 % по ГОСТ 8.400-80;

• - при периодической поверке мерники 2 разряда вместимостью 10, 20, 50,100 или

150 л с основной относительной погрешностью не более ±0,1 % по ГОСТ 8.400-80.

изложены в руководствах по эксплуатации на колонки ZS.24XX.

• 1 ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».

• 2 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

• 3 МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки».

• 4 Техническая документация фирмы «Scheldt & Bachmann GmbH», Германия.

Фирма «Scheldt & Bachmann GmbH», Германия

D-41238, Monchengladbach, Breite Str. 132

тел. +492166266321 факс+492166266341

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»).

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8.

Тел./факс (495) 491-78-12, e-mail: sittek@mail.ru.

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311313

¹

35 л/мин - при выдаче топлива одновременно на обе стороны при использовании моноблока, 50/130 л/мин - при выдаче топлива в высокопроизводительных колонках при использовании насоса и в зависимости от положения вентиля.

²

Электронный счетчик суммарного учета не сбрасываемый, информация при отключении питания сохраняется в течение одного года.

Колонки предназначены для эксплуатации при температуре окружающего воздуха от минус 40 °C до плюс 50 °C и относительной влажности от 30 % до 100 % и температуре топлива от плюс 35 °C до минус 40 °C для бензина и от плюс 50 °C до минус 40 °C (или до температуры помутнения или кристаллизации) для дизельного топлива и керосина.

Знак утверждения типа

наносится на маркировочную табличку колонки фотографическим способом и на титульные листы эксплуатационной документации типографским способом.
