№826 от 15.04.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 83460
О внесении изменений в описание типа на комплексы измерительно - вычислительные и управляющие STARDOM
Приказы по основной деятельности по агентству Вн. Приказ № 826 от 15.04.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
15 апреля 2019 г.
826
Москва
О внесении изменений в описание типа на комплексы измерительно -вычислительные и управляющие STARDOM
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г.-№ 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Иокогава Электрик СНГ» от 20 февраля 2019 г. № YRU-L019-0426 приказываю:
-
1. Внести изменения в описание типа на комплексы измерительно -вычислительные и управляющие STARDOM, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 27611-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
f
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ. ЭП
сертификат: O0E1036EE32711E88OE9EOO71BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
< ------>
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «15» апреля 2019 г. № 826
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно - вычислительные и управляющие STARDOM
Назначение средства измеренийКомплексы измерительно - вычислительные и управляющие STARDOM (далее -комплексы) предназначены для измерений и измерительных преобразований стандартизованных аналоговых выходных сигналов от первичных измерительных преобразователей (датчиков) в виде силы и напряжения постоянного тока, сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления, частоты периодических сигналов, вычислений и преобразований данных по различным алгоритмам на основе программных средств, регистрации и хранения измеренных и вычисленных значений, приема и обработки дискретных, цифровых и кодированных сигналов, формирования управляющих, аварийных аналоговых, цифровых, кодированных и дискретных сигналов на основе измерений и вычислений параметров технологических процессов, многоконтурного пропорционального -интегрального - дифференциального (ПИД) - регулирования, алгоритмического программного управления.
Описание средства измеренийКомплексы применяются в качестве вторичной части измерительных, сетевых управляющих и телеметрических систем сбора и передачи данных, используемых для построения автоматических и автоматизированных систем измерения, контроля, регулирования, автоматических систем пожаротушения, диагностики и управления производственными процессами, технологическими линиями и агрегатами, высокоскоростным управлением турбомашинами и другие применения в различных отраслях промышленности.
Комплексы также применяются в составе узлов учета количества жидкости, пара, газа, тепловой энергии, электрической энергии, нефти, нефтепродуктов и др.
Комплексы STARDOM строятся на базе автономных контроллеров FCN, FCN-500 и FCN-RTU модульного типа, автономных контроллеров FCJ, а также, могут включать в себя различное периферийное оборудование, операторские станции, серверы баз данных с системным и прикладным программным обеспечением, различные библиотеки и модули программ, обеспечивающие разнообразную математическую обработку измерительной и другой информации, архивирование данных, быстрый обмен и передачу информации между различными сетевыми уровнями системы и периферийного оборудования, автоматизированную настройку контуров управления, обеспечения человеко - машинных интерфейсов и передачи информационных данных по различным сетевым протоколам.
Для связи с компонентами, периферийными устройствами, интеллектуальными датчиками и сторонними системами управления комплексы имеют встроенную поддержку сетевых протоколов и технологий: Ethernet, Modbus TCP, Modbus RTU, OPC, SB-bus, Serial Bus RS232/RS422/RS485, Foundation Fieldbus, Profibus, CANopen, DNP3, HART и других.
Комплексы позволяют создавать как простые, так и сложные многоуровневые, распределенные системы управления технологическими объектами различной сложности.
Комплексы STARDOM, построенные на базе автономных модульных контроллеров FCN и FCN-500 могут расширяться до 25 штук, а при использовании модуля интерфейса с шиной Е2 до 79 штук, аналоговыми, дискретными, коммуникационными модулями и другими модулями (контроллеры FCN-RTU - до 3 или 8 штук модулями в зависимости от комплектации).
Комплексы STARDOM, построенные на базе автономных контроллеров FCN, FCN-500 и FCN-RTU выполнены на базе следующих измерительно - управляющих модулей: NFAI135 - модуль аналоговых входов от 4 до 20 мА, 8 каналов, изолированные каналы (ток); NFAP135 - модуль импульсных входов, 8 каналов, отсчет импульсов от 0 до 10 кГц, изолированные каналы (счет, частота);
NFAF135 - модуль частотных входов, 8 каналов, измерение частоты прямоугольных импульсов от 0,1 до 10 кГц, изолированные каналы (частота);
NFAI141 - модуль аналоговых входов от 4 до 20 мА, 16 каналов, неизолированный (ток);
NFAV141 - модуль аналоговых входов от 1 до 5 В, 16 каналов, неизолированный (напряжение); NFAV142 - модуль аналоговых входов минус 10 до плюс 10 В, 16 каналов, неизолированный (напряжение);
NFAT141 - модуль входа ТС/мВ, 16 каналов, изолированный (сигналы от термопар, напряжение);
NFAI143 - модуль аналоговых входов от 4 до 20 мА, 16 каналов, изолированный (ток); NFAV144 - модуль аналоговых входов от минус 10 до плюс 10 В или от 1 до 5 В (программно конфигурируется), 16 каналов, изолированный (напряжение);
NFAR181 - модуль входа RTD, 12 каналов, изолированные каналы (сигналы от термометров сопротивления, 2-х или 3- х проводное подключение);
NFAI835 - модуль аналоговых входов/выходов от 4 до 20 мА, 4 канала вход/4 канала выход, изолированные каналы (ток);
NFAI841 - модуль аналоговых входов/выходов от 4 до 20 мА, 8 каналов вход/ 8 каналов выход, неизолированный (ток);
NFAB841 - модуль аналоговых входов/выходов, от 1 до 5 В вход, от 4 до 20 мА выход, 8 каналов вход/ 8 каналов выход, неизолированный (напряжение, ток);
NFAV542 - модуль аналоговых выходов от минус 10 до плюс 10 В, 16 каналов, неизолированный (напряжение);
NFAI543 - модуль аналоговых выходов от 4 до 20 мА, 16 каналов, изолированный (ток); NFAV544 - модуль аналоговых выходов от минус 10 до плюс 10 В, 16 каналов, изолированный (напряжение);
NFDV532 - модуль импульсных выходов, 4 канала, изолированные каналы (частота, широтноимпульсный);
NFGS813 - сервомодуль для турбомашин со встроенными каналами входа/выхода, 4 изолированных канала входов сигнала от линейного регулируемого дифференциального трансформатора сервоклапана, 4 изолированных канала входов от 1 до 5 В (напряжение), 2 изолированных канала выходов аппаратного контура ПИД регулирования от минус 50 до плюс 50 мА (ток);
NFGP813 - высокоскоростной модуль защиты для турбомашин со встроенными каналами входа/выхода, 6 изолированных канала входов от 1 до 5 В (напряжение), 4 изолированных канала входов от 50 Гц до 25 кГц или от 0,04 Гц до 2 кГц (частота);
NFCP050 - модуль CPU FCN-RTU со встроенными каналами входа/выхода, 12 каналов аналоговых дифференциальных входов от 1 до 5 В (напряжение), 2 канала аналоговых выходов от 4 до 20 мА (ток), 2 канала импульсных входов от 0 до 10 кГц (счет, частота), 1 канал аналогового входа от 1 до 32 В (напряжение), c функцией ведения времени;
NFCP100 - модуль CPU FCN без аналоговых входов и выходов c функцией ведения времени; NFCP501 - модуль CPU FCN-500 без аналоговых входов и выходов c функцией ведения времени;
NFCP502 - модуль CPU FCN-500 без аналоговых входов и выходов c функцией ведения времени;
Комплексы STARDOM, построенные на базе автономных контроллеров FCJ выполнены на базе следующих измерительно - управляющих модулей:
NFJT100 - модуль FCJ типа «все в одном» со встроенными каналами аналогового ввода/вывода: аналоговый вход - 6 или 2 канала (напряжение), аналоговый выход -2 или 6 канала (ток), c функцией ведения времени.
Общий вид комплексов приведён на рисунках 1 - 3.

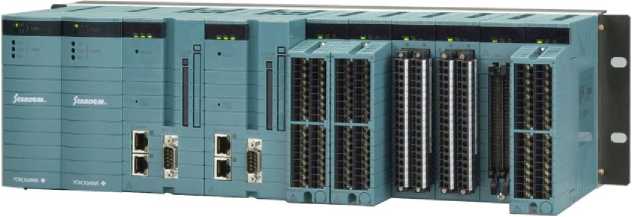

Рисунок 1 - Общий вид комплекса на базе контроллеров FCN

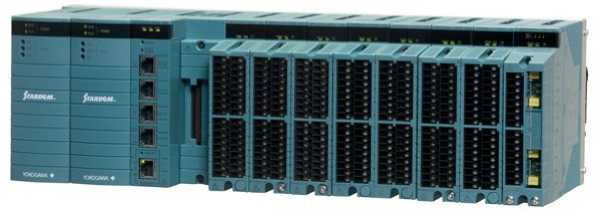

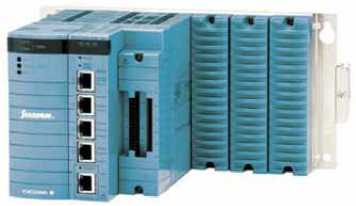

Рисунок 2 - Общий вид комплексов на базе контроллеров FCN-500/FCN-RTU

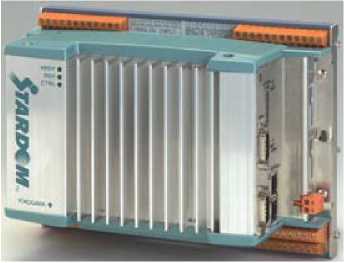

Рисунок 3 - Общий вид комплекса на базе контроллеров FCJ
Программное обеспечение комплексов можно разделить на 3 группы - встроенное (системное) программное обеспечение (ВПО) контроллеров, прикладное программное обеспечение, разрабатываемое пользователем с помощью специализированных инструментальных средств и загружаемое в контроллер (ППО) и программное обеспечение (ПО), устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с п.п. 4.3, 4.5 Р.50.2.077-2014.
Метрологические характеристики измерительных модулей, указанные в таблицах 2, 3, нормированы с учетом ВПО.
ППО, разрабатываемое пользователем и загружаемое в контроллер не влияет на метрологические характеристики модулей, но, в зависимости от алгоритмов обработки выходных данных модулей, может их преобразовывать и производить изменение по реализованным различным алгоритмам обработки данных. В случае, когда ППО производит вторичную обработку и изменение метрологических данных модулей, необходимо проводить аттестацию алгоритмов ППО (или метрологически значимой части кода ППО, если возможно его разделение) согласно МИ 2174-91, МИ 2955-2010, ГОСТ Р 8.596-2002.
В случае, когда ППО не производит вторичную обработку и изменение метрологических данных модулей аттестация алгоритмов ППО не требуется или в зависимости от требований пользователя (Технического задания или других требований) может проводиться добровольная сертификация ПО СИ разработанного ППО.
Инструментальные средства среды разработки ППО контроллеров Stardom имеют встроенную криптографическую и парольную защиту разрабатываемого ППО, что соответствует уровню защиты «высокий» в соответствии с п. 4.5 Р.50.2.077-2014.
ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики модулей.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
|
|
Номер версии (идентификационный номер ПО) |
Версия операционной системы и загрузочного ПЗУ, OS Revision, BootROM Revision - не ниже R3.01.00; Версия Java (при наличии в комплектации контроллера), JEROS revision - не ниже JRS:R2.01.00; Инструментальное ПО среды разработки приложений, Logic Designer - не ниже R3.01.00. |
|
Цифровой идентификатор ПО |
отсутствует |
Метрологические характеристики измерительных каналов (модулей) комплексов STARDOM приведены в таблице 2.
Таблица 2
|
Модуль |
Сигнал |
Пределы допускаемой основной приведенной погрешности от диапазона, ±, % |
Допускаемый температурный коэффициент****, ±, %/ ОС |
Входное со-противление/ допустимое сопротивление нагрузки | |
|
на входе |
на выходе | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
NFAI135 8 аналоговых входов с пока-нальной изоляцией, 2-х и 4-х проводные схемы подключения |
от 4 до 20 мА |
15 бит |
0,1 |
0,01 |
250 Ом |
|
NFAI141 16 аналоговых входов неизолированные, 2-х и 4-х проводные схемы подключения |
от 4 до 20 мА |
15 бит |
0,1 |
0,01 |
250 Ом |
|
NFAV141 16 аналоговых входов неизолированные |
от 1 до 5 В |
15 бит |
0,1 |
0,01 |
>1 МОм |
|
NFAV142 16 аналоговых входов неизолированные |
от -10 до +10 В |
15 бит |
0,1 |
0,01 |
>1 МОм |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
NFAT141 16 аналоговых входов от термопар и/или напряжения изолированные |
от -20 до +80 мВ, от -100 до +150 мВ |
15 бит |
0,03 |
0,003 0,0032 |
>2 МОм |
|
J: от -40 до + 750 °С; K: от -200 до +1200 °С; E: от -200 до +900 °С; B: от +600 до +1700°С; R, S: от 0 до +1600°С; T: от -200 до +350 °С; N: от -200 до +1200 °С; L: от -200 до +800 °С |
0,032* |
0,003 | |||
|
NFAI143 16 аналоговых входов изолированные, 2-х и 4-х проводные схемы подключения |
от 4 до 20 мА |
16 бит |
0,1 |
0,01 |
250 Ом |
|
NFAV144 16 аналоговых входов изолированные |
от 1 до 5 В; от -10 до +10 В |
15 бит |
0,1 |
0,01 |
>1 МОм |
|
NFAR181 12 аналоговых каналов с по-канальной изоляцией |
Pt100 от 0 до 400 Ом |
15 бит |
0,03 (от 0 до 400 Ом) |
0,003 |
>2 МОм |
|
NFAI835 4 аналоговых входа изолированные 4 аналоговых выхода изолированные |
от 4 до 20 мА |
15 бит |
0,1 |
0,01 |
250 Ом |
|
11 бит |
от 4 до 20 мА |
0,3 |
<750 Ом | ||
|
NFAI841 8 аналоговых входов неизолированные 8 аналоговых выходов неизолированные |
от 4 до 20 мА |
15 бит |
0,1 |
0,01 |
250 Ом |
|
11 бит |
от 4 до 20 мА |
0,3 |
<750 Ом |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
NFAB841 8 аналоговых входов неизолированные 8 аналоговых выходов неизолированные |
от 1 до 5 B |
15 бит |
0,1 |
0,01 |
>1 МОм |
|
11 бит |
от 4 до 20 мА |
0,3 |
<750 Ом | ||
|
NFAV542 16 аналоговых выходов неизолированные |
11 бит |
от -10 до +10 В |
0,3 |
0,01 |
>10 кОм |
|
NFAI543 16 аналоговых выходов изолированные |
12 бит |
от 4 до 20 мА |
0,3 |
0,01 |
<750 Ом |
|
NFAV544 16 аналоговых выходов изолированные |
12 бит |
от - 10 до +10 В |
0,3 |
0,01 |
>5 кОм |
|
NFAP135 8 счетных входов с пока-нальной изоляцией |
Импульсы: f= от 0 до 10 кГц, !ими. — 40 мкс |
16 бит |
±1 имп. на 65500 имп. (в рабочих условиях применения) |
- | |
|
NFDV532 4 широтноимпульсных выходов с по-канальной изоляцией |
24 бит |
Импуль сы: tliici lil>IICI= от 2 мс до 7200 с, шаг 2 мс |
±1 мс |
- | |
|
NFAF135 8 частотных входов с пока-нальной изоляцией |
Импульсы: f = от 0,1 Гц до 10 кГц, 1имп. — 40 мкс |
24 бит |
0,1** |
- | |
|
NFGS813 4 аналоговых входов изолированные |
от 1 до 5 B |
15 бит |
0,1 |
0,01 |
>1 МОм |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
NFGP813 6 аналоговых входов изолированные |
от 1 до 5 B |
15 бит |
0,1 |
0,01 |
>1 МОм |
|
4 счетных входов (меандр) изолированные |
импульсы: f= от 0,04 Гц до 2 кГц, уровень вх. сигна ла VL от 0 до 0,8 (1,2 В), VH от от 2 (2,4) до 24 В |
24 бит |
0,1** |
- | |
|
импульсы: йот 50 Гц до 25 кГц, уровень вх. сигнала Vpp от 0,5 до 150 В |
24 бит |
0,05 от 50 Гц до 2 кГц и от 2 до 25 кГц (в рабочих условиях при менения) |
- | ||
|
NFJT100 * 6/2 аналоговых входов неизоли- |
от 1 до 5 B |
15 бит |
0,3 |
0,01 |
>1 МОм |
|
рованные 2/6 аналоговых выходов неизолированные |
11 бит |
от 4 до 20 мА |
0,5 |
0,01 |
<750 Ом |
|
NFCP050**** 12 аналоговых дифференциальных входов неизолированные |
от 1 до 5 B |
15 бит |
0,3 |
0,01 |
>1 МОм |
|
2 аналоговых выходов неизолированные |
13 бит |
от 4 до 20 мА |
0,5 |
0,01 |
<750 Ом |
|
2 импульсных входов неизолированные 1 аналоговый дифференциальный вход неизолированный |
Импульсы: йот 0 до 10 кГц, 1имп. ^40 мкс |
16 бит |
±1 имп. на 65500 имп. (в рабочих условиях применения) |
- | |
|
от 1 до 32 B |
15 бит |
0,5 |
0,01 |
>1 МОм | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Примечания к таблице 2: * - Погрешность канала компенсации температуры холодного спая не включена в допускаемую основную погрешность. Пределы допускаемой погрешности канала компенсации температуры холодного спая термопары (со встроенным термочувствительным элементом) для рабочих условий применения приведены в таблице 3. ** Указана основная относительная погрешность (% от показаний) в рабочих условиях применения *** - Погрешность измерения текущего времени в комплексе, включая модули CPU FCN: NFCP100, FCN-500: NFCP501/NFCP502, FCN-RTU: NFCP050 определяется пределами абсолютной погрешности суточного хода часов. Пределы абсолютной погрешности измерения текущего системного времени +3,5 с в сутки при температуре +25 °С. **** - Допускаемый температурный коэффициент указан в процентах от диапазона измерений. | |||||
Таблица 3 - Пределы допускаемой погрешности канала компенсации температуры холодного спая термопары для рабочих условий применения
|
Диапазон рабочих условий применения, °С |
Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая, °С |
|
от -20 до +15 |
±2 |
|
от +15 до +45 |
±1 |
|
от +45 до +70 |
±2 |
При измерении сигналов от термопар, соответствующих области отрицательных температур, значение погрешности канала компенсации температуры холодного спая термопар из таблицы 3 следует умножать на коэффициент К= Ео /Е где Ео - приращение термо-э.д.с. на градус Цельсия в точке, соответствующей 0 °С, Е - приращение термо - э.д.с. на градус Цельсия в точке, соответствующей значению измеряемой температуры t из области отрицательных температур.
Бинарные (дискретные) модули, источники питания, процессоры, коммуникационные модули, модули c цифровыми протоколами передачи данных (HART, Foundation Fieldbus, Modbus, Profibus, CANopen, OPC и другие цифровые протоколы связи), входящие в состав комплексов, не относятся к измерительным компонентам, не требуют свидетельства утверждения типа средств измерений и не требуют первичной или периодической поверки. При вводе комплексов в эксплуатацию, должны проводиться испытания в части правильного функционирования компонент и модулей с цифровыми протоколами передачи данных, проверки целостности передаваемых по цифровым протоколам и линиям связи метрологических данных и отсутствия ошибок их передачи.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Температура окружающей среды, °С | |
|
для комплексов, построенных на FCJ в стандартном исполнении |
от 0 до + 60 |
|
для комплексов, построенных на FCJ в специальном исполнении по заказу (опция /EXT) |
от -40 до +60 |
|
для комплексов, построенных на FCN и FCN-500 |
от 0 до +55 |
|
для комплексов, построенных на FCN-500 в исполнении для расширенных рабочих температур |
от - 20 до + 70 |
|
для комплексов, построенных на FCN-RTU (при комплектации базовым модулем NFBU050 c расширением до 3 шт. модулей) |
от -40 до +70 |
|
1 |
2 |
|
для комплексов, построенных на FCN-RTU (при комплектации базовым модулем NFBU200 c расширением до 8 шт. модулей) |
от -20 до + 70 |
|
относительная влажность без конденсации, % |
от 5 до 95 |
|
Параметры электрического питания: | |
|
для комплексов, построенных на FCN и FCN-500 напряжение переменного тока, В частота переменного тока, Гц напряжение постоянного тока, В |
от 80 до 132 от 170 до 264 от 47 до 66 от 21,6 до 31,2 |
|
для комплексов, построенных на FCN-RTU напряжение постоянного тока, В |
от 10 до 30 от 21,6 до 31,2 |
|
для комплексов, построенных на FCJ: напряжение постоянного тока, В |
24 +24 24 - 24 |
|
температура транспортирования и хранения, °С |
от -40 до +85 |
|
Пределы градиента температуры рабочей среды, ±, °С/ч |
10 |
|
Пределы градиента температуры среды при хранении, ±, °С/ч |
20 |
|
содержание пыли в окружающем воздухе, менее, мг/м3 |
0,3 |
|
класс защиты от пыли и воды |
IP20 |
|
размещение над уровнем моря, м |
до 2000 до 3000 для FCN-RTU |
|
помехи электрического поля, менее, А/м |
30, перемен. тока 50 Гц 400, постоянного тока |
|
электростатические разряды, менее, кВ |
4 (контактный разряд на поверхность корпуса) 8 (через воздушный промежуток) |
|
виброустойчивость: 0,15 мм в частотном диапазоне вибраций от 5 до 58 Гц, ускорение 9,8 м/с2 в диапазоне частот вибраций от 58 до 150 Гц; | |
|
ударопрочность: ускорение 147 м/с2 однократного импульса удара по любой оси X, Y, Z длительностью 11 мс формы синусоидальной полуволны; | |
|
заземление: менее 100 Ом | |
Потребляемая мощность, габаритные размеры и масса - в зависимости от модификации и комплектации комплекса.
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом или методом наклейки.
Комплектность средства измеренийКомплектность комплекса определяется индивидуальным проектом.
Таблица 5 - Комплектность комплексов
|
Модель |
Описание |
|
1 |
2 |
|
Программное обеспечение (ПО) | |
|
NT20... |
Носители программного обеспечения (информации) FCN/FCN-500/FCN-RTU/FCJ (прикладного, системного, серверного, операторского ПО и драйверов устройств и т.п., CD-ROM) |
|
SSSSM01... |
Носитель программного обеспечения (информации) для Foundation Fieldbus (CD-ROM) |
|
1 |
2 |
|
SSSSM02... |
Носитель программного обеспечения (информации) для Plant Resource Manager (CD-ROM) |
|
SSSSD02... |
Инструкция пользователю для Plant Resource Manager (CD-ROM) |
|
NT711... |
Лицензия на базовое программное обеспечение FCN/FCJ для одного ЦПУ |
|
NT712... |
Лицензия на базовое программное обеспечение FCN для дуплексного ЦПУ |
|
NT3... NT6... NT7... NT8... SSS.... |
Лицензии на ПО FCN/FCN-500/FCN-RTU/FCJ (драйверы, пакеты расширения, лицензии на инструментальное ПО, дополнительные лицензии ПО и т.п.) |
|
NT225... |
Дополнительные компоненты для системной карты FCN/FCJ |
|
NT228... |
Идентификационный модуль для эмулятора FCN/FCN-500/FCN-RTU/FCJ (запасные части) |
|
RVSVR... |
Пакет FAST/TOOLS Microsoft Windows Server (лицензия на ПО) |
|
MSSVR... |
Пакет FAST/TOOLS Microsoft Windows Server (лицензия на ПО) |
|
UNSVR... |
Пакет FAST/TOOLS LINUX& UNIX Server (лицензия на ПО) |
|
HMFST... |
Пакет FAST/TOOLS станции оператора HMI для Microsoft Windows (лицензия на ПО) |
|
HMIW... |
Пакет USER/FAST Web-HMI Server (лицензия на ПО) |
|
EQP... |
FAST/TOOLS EQUIPMENT/FAST (лицензия на ПО) |
|
ACCFST... |
ACCESS/FAST (лицензия на ПО) |
|
FAL... |
Лицензии на ПО FAST/TOOLS |
|
AUDFST... VBAPI... SWKIT... |
Лицензии на ПО FAST/TOOLS |
|
FTMAN... |
Комплект Руководства Пользователя для FAST/TOOLS (на CD-ROM) |
|
FTSUP... |
Контракт на обслуживание для лицензии на FAST/TOOLS |
|
Аппаратное обеспечение (АО) | |
|
NFJT100... |
Автономный контроллер FCJ |
|
NFBU... |
Базовые модули для FCN/FCN-500/FCN-RTU |
|
N2BU... |
Базовые модули для FCN/FCN-500 |
|
NFDCV... |
Заглушки свободных слотов (модулей) FCN/FCN-500/FCN-RTU |
|
NFPW... |
Модули блоков питания для FCN/FCN-500/FCN-RTU |
|
NFCP... |
Модули ЦПУ для FCN/FCN-500/FCN-RTU |
|
NFSB100... |
Модуль повторения шины SB для FCN/FCN-500 |
|
N2EB... |
Модуль интерфейса шины Е2 |
|
NFSBT... |
Т-образный соединитель шины SB |
|
NFCB301... |
Кабель шины SB |
|
NFA... NFG... |
Модули аналоговых и импульсных входов/выходов |
|
NFD... ADV... |
Модули дискретных (цифровых, релейных) входов/выходов |
|
NFT... TAS... AEG... |
Клеммные блоки (для аналоговых, дискретных, цифровых, модулей связи и др.) |
|
NFCCC... |
Крышки разъема MIL кабеля |
|
NFL... |
Модули связи и интерфейсные модули (Foundation Fieldbus, RS-232C, RS-422/RS-485, Profibus, CANopen и др.) |
|
1 |
2 |
|
AKB... KS... KMS... |
Коммуникационные (соединительные) кабели |
|
A1120... |
Батарея питания (запасные части) |
|
Техническая документация | |
|
Комплект технической документации | |
|
МП 27611-14 «Комплексы измерительно-вычислительные и управляющие STARDOM. Методика поверки» с изменением №1 | |
|
Примечания: Спецификация большинства модулей в общем виде обозначается: NF...-xxxyyy, где: NF... определяет базовую модель модуля комплексов STARDOM; через дефис «-» определяются опции, расширения и дополнительные аксессуары; ххх определяет основные опции и расширения, могут применяться различной длины символы и цифробуквенные обозначения; yyy определяет дополнительные опции, расширения и аксессуары, могут применяться различной длины символы и цифробуквенные обозначения и/или разделенные знаками « / », « - ». Спецификация лицензий программного обеспечения и носителей информации в общем виде обозначается: NT...xxxyyy, где: NT... определяет базовый тип лицензии ПО; ххх определяет основные опции и расширения, могут применяться различной длины символы и цифробуквенные обозначения; yyy определяет дополнительные опции, расширения, количество лицензий и др., могут применяться различной длины символы и цифробуквенные обозначения и/или разделенные знаками « / », « - ». | |
осуществляется по документу МП 27611-14 «Комплексы измерительно-вычислительные и управляющие STARDOM. Методика поверки с изменением № 1», утвержденному
ФГУП «ВНИИМС» 16.11.2016 г.
Основные средства поверки:
калибратор-вольтметр универсальный В1-28 (регистрационный № 10759-86); калибратор электрических сигналов СА150 (регистрационный № 53468-13);
мера электрического сопротивления постоянного тока многозначная Р3026 -1 (регистрационный № 56523-14);
частотомер электронно-счётный Ч3-63 (регистрационный № 9084-83);
генератор сигналов Г5-60 (регистрационный № 5463-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к комплексам измерительно - вычислительным и управляющим STARDOMГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
Техническая документация фирмы-изготовителя
Изготовители«Yokogawa Electric Corporation», Япония
Адрес: 9-32, Nakacho 2-home, Musashino-shi, Tokyo 180-8750, Japan
Телефон: +81 422 52 5535
Факс: + 81 422 52 6985
«Yokogawa Electric Asia Pte. Ltd.», Сингапур
Адрес: 5 Bedrok South Road, Singapore 469270, Singapore
Телефон: +65 62419933
Факс: + 65 6444 6252
«PT Yokogawa Manufacturing Batam», Индонезия
Адрес: Lot 339-340, Jalan Beringin, Batamindo Industrial Park
Mukakuning, Batam 29433, Indonesia
Телефон: +62 770 612424
Факс:+62 770 612431
ЗаявительОбщество с ограниченной ответственностью «Иокогава Электрик СНГ»
(ООО «Иокогава Электрик СНГ»)
Адрес: 129090, г. Москва, Грохольский пер., д.13, стр.2
Телефон: +7 (495) 737-78-68
Факс: +7 (495) 737-78-69
E-mail: info@ru.yokogawa.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437 -55-77
Факс: +7 (495) 781-86-40
Web-сайт: http://www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измер е-ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
