МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

08 апреля 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации ui 20 гим у и 2020 1. № 290б\



за собой.

Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович Действителен: С 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «8» апреля 2022 г. № 918

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «8» апреля 2022 г. № 918

Лист № 1 Регистрационный № 69476-17 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры 3051SFA

Расходомеры 3051SFA предназначены для измерений объемного и массового расходов, массы и объема жидкости, газа, пара, а также объема и объемного расхода газа, приведенного к стандартным условиям.

Принцип действия расходомеров 3051SFA основан на методе переменного перепада давления.

Расходомеры 3051SFA обеспечивают измерение создаваемого на осредняющей напорной трубке перепада давления. Расходомеры 3051SFA, при наличии соответствующих каналов и опций, могут вычислять скомпенсированный по давлению и/или температуре расход (с учетом измерения температуры и давления), а также вычислять расход и количество при заданных значениях давления и температуры измеряемой среды (некомпенсированный по давлению и температуре расход). Свойства измеряемой среды, применяемые при вычислениях расхода и количества измеряемой среды, выбираются из базы данных расходомера или вводятся в память расходомера вручную.

В состав расходомеров 3051SFA входят: осредняющая напорная трубка Annubar 485, преобразователь многопараметрический 3051SMV (регистрационный номер в Федеральном инфомационном фонде по обеспечению единства измерений (далее -регистрационный №) 66515-17, 46317-15) или преобразователь разности давлений 3051S (регистрационный № 66525-17, 24116-13). В состав расходомера может входить термопреобразователь сопротивления платиновый типа Ptl00 класса A или В по ГОСТ 6651-2009.

Осредняющие напорные трубки Annubar 485 устанавливаются перпендикулярно направлению потока. Осредняющие напорные трубки Annubar 485 имеют в поперечном сечении Т-образную форму. Плоская фронтальная часть осредняющей напорной трубки Annubar 485 направлена навстречу потоку и имеет продольные щелевые прорези. На тыльной, относительно потока, поверхности осредняющей напорной трубки Annubar 485 расположены два ряда круглых отверстий. Данные отверстия и продольные щелевые прорези соединены со своей осредняющей камерой. Щелевые прорези и соответствующая осредняющая камера воспринимают среднее повышенное давление скоростного напора. Отверстия, на тыльной, относительно потока, поверхности осредняющей напорной трубки Annubar 485 и соответствующая осредняющая камера воспринимают среднее пониженное давление. Разность этих давлений является перепадом давления, пропорциональным расходу.

Результаты измерений и вычислений преобразуются в выходной токовый сигнал 4 - 20 мА либо цифровой сигнал с протоколами HART, Foundation Fieldbus или Wireless HART. Расходомеры 3051SFA могут быть оснащены встроенным индикатором жидкокристаллическим, на котором могут отображаться результаты измерений и вычислений, а также аварийные и диагностические сообщения.

Расходомеры 3051SFA имеют исполнения Classic, Classic MV, Ultra и Ultra for Flow, различающиеся пределами погрешности измерений, динамическим диапазоном расхода.

Расходомеры 3051SFA имеют следующие варианты монтажа: Pak-Lok, Flanged (фланцевый), Flange-Lok, Flo-tap.

Расходомеры 3051SFA изготавливаются с применением различных материалов, соприкасающихся с измеряемой средой, в том числе со средами, содержащими сероводород.

Преобразователи многопараметрические 3051SMV и преобразователи разности давлений 3051S с осредняющими напорными трубками Annubar имеют прямой (интегральный) монтаж или разнесенный монтаж (монтируются отдельно). Термопреобразователь сопротивления платиновый типа Ptl00 может иметь встроенное (внутри осредняющей напорной трубки Annubar 485) или выносное исполнение.

Преобразователи многопараметрические 3051SMV и преобразователи разности давлений 3051S проводят измерения в диапазонах разности давлений 1, 2 и 3, в соответствии с описаниями типа на данные средства измерений.

Пломбирование расходомеров 3051SFA не предусмотрено.

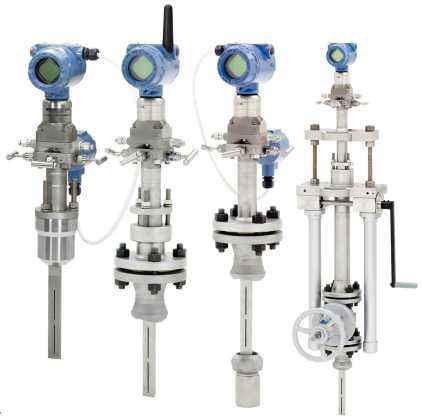

Общий вид расходомеров 3051SFA представлен на рисунке 1.

Рисунок 1 - Общий вид расходомеров 3051SFA

Заводской серийный номер наносится на маркировочную табличку любым технологическим способом, принятым на предприятии-изготовителе, в виде цифрового или буквенно-цифрового кода.

Нанесение знака поверки на средство измерений не предусмотрено.

расходомеров 3051SFA встроенное.

Функции программного обеспечения: вычисление массового расхода и объемного расходов, массы и объема, количества тепловой энергии, передача и отображение полученной информации. Уровень защиты программного обеспечения расходомеров 3051SFA «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения расходомеров 3051SFA приведены в таблице 1 и 2.

Таблица 1 - Идентификационные данные программного обеспечения расходомеров 3051SFA при использовании преобразователей разности давлений 3051S

Таблица 2 - Идентификационные данные программного обеспечения расходомеров 3051SFA при использовании преобразователей многопараметрических 3051SMV

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Окончание таблицы 3

Таблица 4 - Основные технические характеристики

Окончание таблицы 4

наносится типографским способом на титульный лист паспорта и на корпус расходомеров 3051SFA способом, принятым у изготовителя.

Таблица 5 - Комплектность средства измерений

приведены в МИ 2667-2011 «Рекомендация. ГСИ. Расход и количество жидкостей и газов. Методика измерений с помощью осредняющих напорных трубок «Annubar Diamond II+», «Annubar 285», «Annubar 485», «Annubar 585».

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Приказ Росстандарта от 29.12.2018 № 2825 Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа

ТУ 4212-080-51453097-2016 Расходомеры 3051SFA. Технические условия

Техническая документация Rosemount Inc., США

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») ИНН 7448024720

Адрес: 454003, г. Челябинск, Новоградский проспект, д. 15

Телефон: (351) 242-4444

Web-сайт: www.Metran.ru

E-mail: info.metran@emerson.com

Rosemount Inc., США

Адрес: 6021 Innovation Blvd, Shakopee, MN 55379, USA

Телефон: +1 800 999 9307, +1 952 906 8888, факс: +1 800 952 949 7001

E-mail: RMT-NA.RCCRFQ@Emerson.com, RFQ.RMD-RCC@Emerson.com

Web-сайт: www.emerson.com

Emerson Process Management GmbH&Co.OHG, Германия

Адрес: Argelsrieder Feld 3, D-82234 Wessling, Germany

Телефон: +49 8153 939 0

E-mail: RFQ.RMD-RCC@Emerson.com

Web-сайт: www.emerson.de

Emerson Asia Pacific Pte Ltd, Сингапур

Адрес: 1, Pandan Crescent, Singapore, 128461, Republic of Singapore

Телефон: +(65) 6777-8211, факс: +(65) 6770-8021, +(65) 6777-0947

E-mail: Enquiries@AP.Emerson.com

Web-сайт: www.emerson.com

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19 Телефон: (843) 272-70-62, факс: (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «8» апреля 2022 г. № 918

Лист № 1 Регистрационный № 74007-19 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики газа бытовые ДТСГ

Счетчики газа бытовые ДТСГ (далее - счётчики) предназначены для измерения объема природного газа по ГОСТ 5542-2014 и сжиженного углеводородного газа по ГОСТ 20448-2018, а также других неагрессивных газов, при учете потребления газа индивидуальными потребителями в жилищно-коммунальном и бытовом хозяйстве.

Принцип действия счётчиков основан на использовании эффекта акустических колебаний струи измеряемого газа, возникающих при протекании газа через струйный генератор счётчика. Частота колебаний струи (частота импульсов) в струйном генераторе пропорциональна объемному расходу газа, а число импульсов - объему газа, прошедшему через счётчик.

Конструктивно счётчики состоят из:

• - герметичного датчика расхода с входным и выходным патрубками, внутри которого расположен струйный генератор, преобразователь частоты акустических колебаний газа в электрический сигнал и датчик температуры (для счётчиков с термокоррекцией);

• - электронного блока с жидкокристаллическим индикатором;

• - элемента питания;

• - кожуха;

• - хомута.

Счётчик выпускается в следующих модификациях:

• - типоразмеров: ДТСГ-1,6, ДТСГ-2,5, ДТСГ-3,2, ДТСГ-4, ДТСГ-6;

• - класса точности 1 или класса точности 1,5;

• - без слота для элемента питания или со слотом для элемента питания;

• - без температурной коррекции или с температурной коррекцией;

• - без импульсного выхода или с импульсным выходом;

• - без цифрового интерфейса или с цифровым интерфейсом.

Счётчики со слотом для элемента питания позволяют заменять литиевую батарею без снятия кожуха.

Счётчики с температурной коррекцией приводят измеряемый объем газа к температуре 20 °С.

Счётчики с импульсным выходом оснащены оптроном для дистанционной передачи низкочастотных импульсов с заданным весом. Счётчик с импульсным выходом подключается к устройству считывания двумя способами: по релейной схеме и по схеме с контролем обрыва провода и короткого замыкания.

Счётчики с цифровым интерфейсом имеют подготовку для подключения модуля дистанционной передачи данных по беспроводному интерфейсу.

Счётчики с импульсным выходом или цифровым интерфейсом могут эксплуатироваться автономно или в составе автоматизированной системы контроля и учета энергоресурсов.

Защита от несанкционированного вмешательства обеспечивается пломбировкой хомута и заглушки, предотвращающей вскрытие кожуха счетчика и доступ к его импульсному выходу, а также применением специализированной программной среды, у которой отсутствуют средства и пользовательская оболочка для программирования или изменения программного обеспечения счётчика. У счётчиков, имеющих слот для элемента питания, дополнительно пломбируется самоклеящейся пломбой в виде наклейки крышка батарейного отсека. Самоклеящаяся пломба в виде наклейки разрушается при отклеивании и не может повторно использоваться.

Заводской номер счётчика наносится на лицевую панель методом лазерной маркировки.

Знак поверки наносится в соответствующий раздел паспорта и на пломбу, предназначенную для пломбировки хомута.

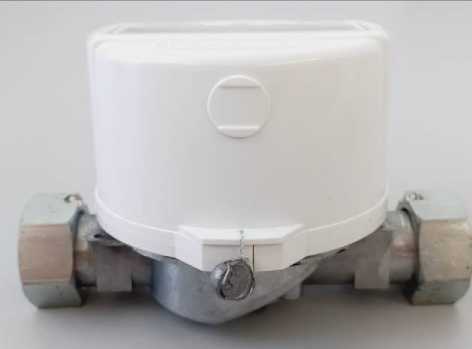

Общий вид счётчиков приведен на рисунках 1-2.

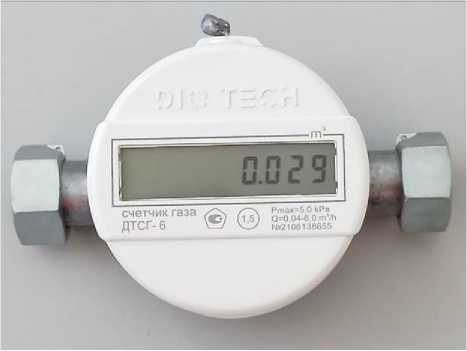

Рисунок 1 - Общий вид счетчиков газа бытовых ДТСГ с диаметром условного прохода 15 мм.

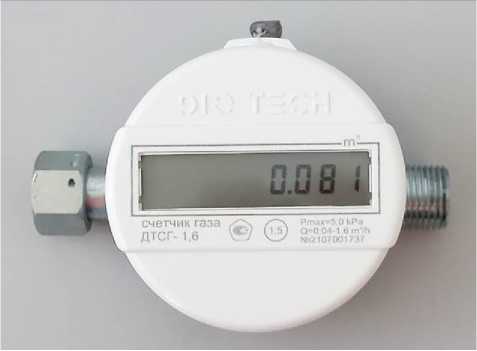

Рисунок 2 - Общий вид счетчиков газа бытовых ДТСГ с диаметром условного прохода 20 мм.

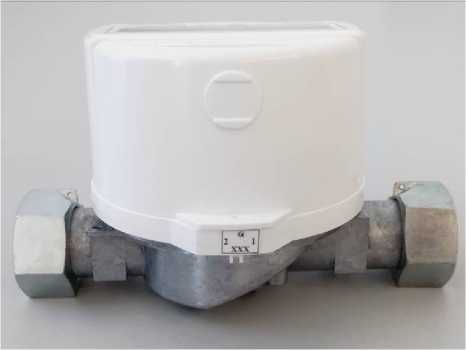

Способы пломбировки счётчика от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3-4.

Рисунок 3 - Пломбировка навесной пломбой с оттиском знака поверки.

Рисунок 4 - Пломбировка самоклеящейся пломбой в виде наклейки с изображением знака поверки.

Программное обеспечение (далее - ПО) счетчика встроено в постоянное запоминающее устройство счетчика и записывается на заводе-изготовителе. Программное обеспечение выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений, взаимодействия с внешними по отношению к счетчикам устройствами, защиты результатов измерений и параметров счетчиков от несанкционированных изменений.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее счётчика при загрузке.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.

Конструкция счетчика исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Продолжение таблицы 3

наносится на лицевую панель счётчика методом лазерной гравировки и в правый верхний угол титульных листов эксплуатационной документации типографским способом.

Таблица 4 - Комплектность

приведены в п.1.5 Руководства по эксплуатации ТМРД.421300.003.РЭ.

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. №2825 Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа.

ТМРД.421300.003.ТУ. Счётчики газа бытовые ДТСГ. Технические условия.

Общество с ограниченной ответственностью «ДИОТЕХ» (ООО «ДИОТЕХ») ИНН 1652023235

Юридический адрес: 422981, Республика Татарстан, г. Чистополь, ул. Энгельса, д. 127а

Телефон (факс): +7 (84342) 5-69-06

е-mail: info@dio-tech.ru

ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24 Телефон (факс): +7 (843) 291-08-33

е-mail: isp13@tatcsm.ru

Аттестат аккредитации ФБУ «ЦСМ Татарстан» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310659 выдан 13.05.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «8» апреля 2022 г. № 918

Лист № 1 Регистрационный № 78933-20 Всего листов 15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины испытательные универсальные серии РКМ svo

Машины испытательные универсальные серии РКМ svo предназначены для измерения силы и перемещения при проведении механических испытаний в режимах осевого растяжения, сжатия, изгиба с целью определения физических свойств конструкционных материалов или изделий.

Принцип действия машин основан на преобразовании электрической энергии системой автоматизированного электропривода переменного или постоянного тока в механическую энергию линейного перемещения подвижной траверсы с целью деформирования испытательных образцов при одновременном измерении нормированных значений силы, перемещения подвижной траверсы и удлинения образца.

В зависимости от назначения и величины верхнего предела измерений силы нагружающие рамы машин подразделяются на одностоечные и двухстоечные.

Конструктивно машины состоят из:

• - основания и виброопор;

• - нагружающей рамы с электроприводом, направляющими колоннами, шариковинтовой парой, подвижной и неподвижной траверсами;

• - датчика силоизмерительного или цепочки датчиков силоизмерительных;

• - датчика перемещения подвижной траверсы;

• - устройства автоматического аварийного останова подвижной траверсы при достижении крайнего верхнего или нижнего положений;

• - силовой, защитной и коммутационной аппаратуры;

• - системы автоматического управления и измерений.

Машины могут быть укомплектованы устройствами измерения деформации (экстензометрами), термокриокамерами.

Система электропривода устанавливается в основании машины и используется для перемещения подвижной траверсы.

Датчик силоизмерительный устанавливается на нижней неподвижной траверсе, или на подвижной траверсе, или на верхней неподвижной траверсе. Измерение силы основывается на преобразовании нагрузки датчиком силоизмерительным в электрический сигнал, изменяющийся пропорционально прикладываемой нагрузке и поступающий в тензомодуль многоканального блока цифровых контроллеров.

Машины комплектуются одним или несколькими датчиками силоизмерительными с различными диапазонами измерений, не превышающими верхний предел измерений силы машины, указанный на ее шильдике.

Датчик перемещения подвижной траверсы устанавливается на подвижном элементе машины, связанном непосредственно с подвижной траверсой. Измерение перемещения подвижной траверсы основывается на преобразовании вращательного или поступательного движения датчиком в импульсный сигнал, пропорциональный расстоянию, пройденному подвижной траверсой.

Система автоматического управления и измерений, состоящая из многоканального блока цифровых микропроцессорных контроллеров и электронного устройства ввода-вывода, вырабатывает сигналы для управления машиной и испытаниями и выполняет функции приема, хранения и обработки сигналов от датчиков и электропривода машины. В качестве электронного устройства ввода-вывода в машинах используется пульт оператора (пульт), или персональный компьютер (ПК), или ноутбук.

Машины имеют обозначение РКМ X.Y.A.B svo УХЛ 4.2, ТУ 26.51.62-002-0694144220», где:

• - параметр РКМ svo - аббревиатура Изготовителя машин;

• - параметр Х - предел измерений силы машин, кН;

• - параметр Y - исполнение машин (1 - одностоечная, 2 - двухстоечная);

• - параметр А - наибольший предел допускаемой относительной погрешности измерений силы в диапазоне измерений, %;

• - параметр В - диапазон измерений силы машин (3 - третий класс; 2 - второй класс; 1 -первый класс).

Пломбирование машин не предусмотрено.

Заводской номер наносится на металлический шильдик закрепленный на колонне машины методом офсетной печати.

Знак поверки наносится на свидетельство о поверке.

Внешний вид машин серии РКМ svo с указанием места нанесения знака утверждения типа представлен на рис. 1-6.

Место нанесения знака утверждения типа

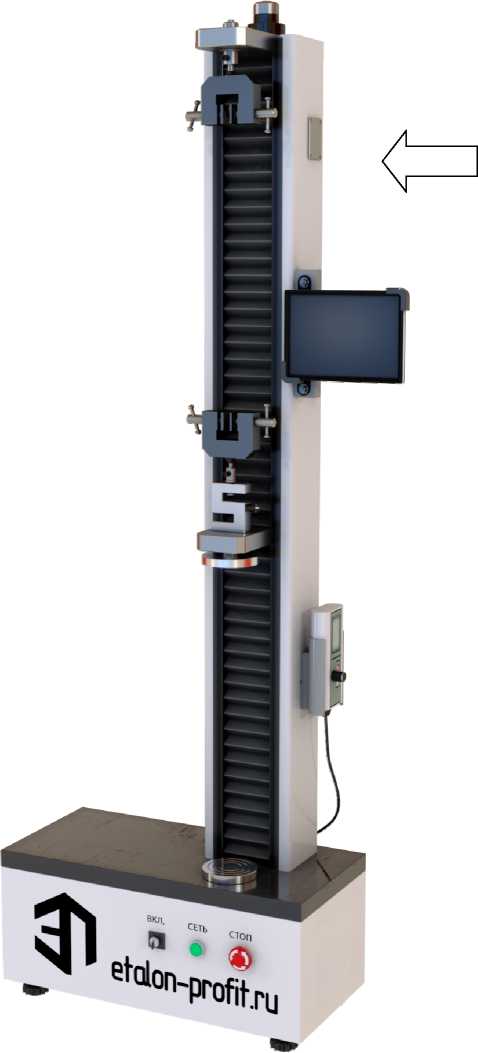

Рисунок 1 - Машины серии РКМ svo исполнений РКМ Х.1.А.В svo с пультом

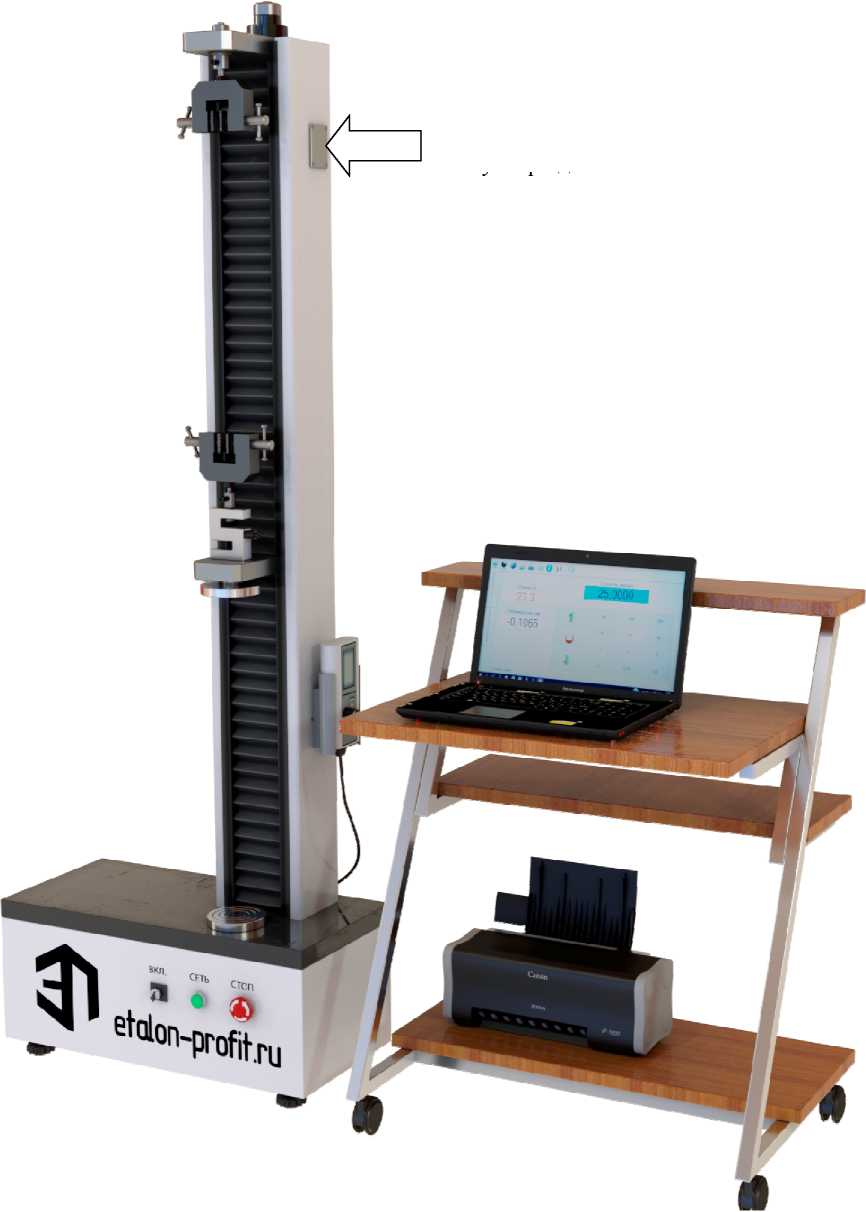

Место нанесения знака утверждения типа

Рисунок 2 - Машины серии РКМ svo исполнений РКМ Х.1.А.В svo с ПК

Место нанесения знака утверждения типа

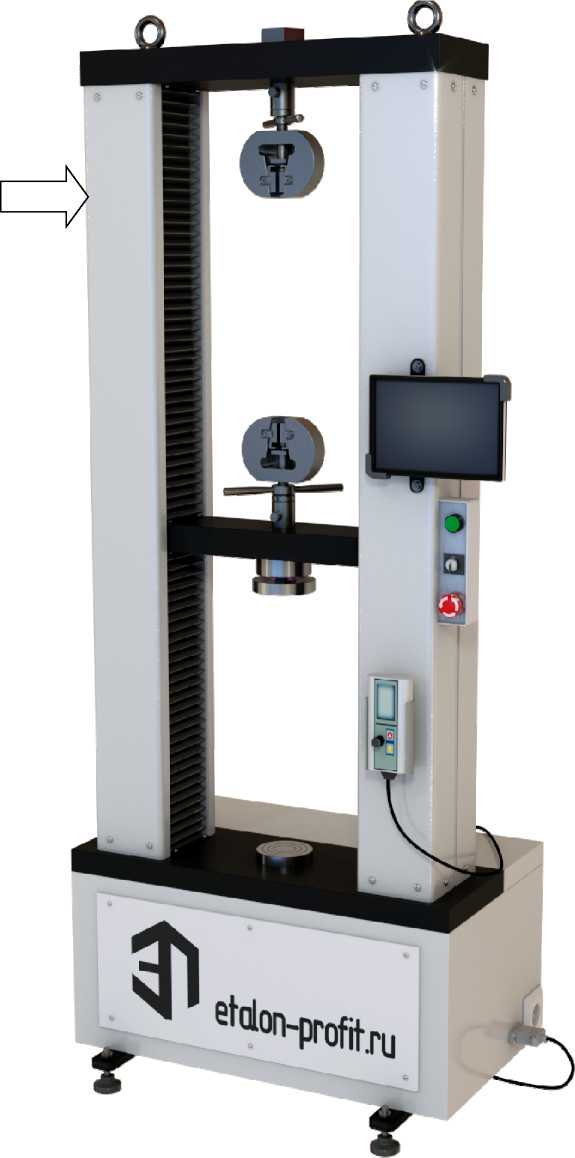

Рисунок 3 - Машины серии РКМ svo исполнений РКМ 5.2.А.В svo; РКМ 10.2.А.В svo; РКМ 20.2.А.В svo;

РКМ 50.2.А.В svo; РКМ 100.2.А.В svo с пультом

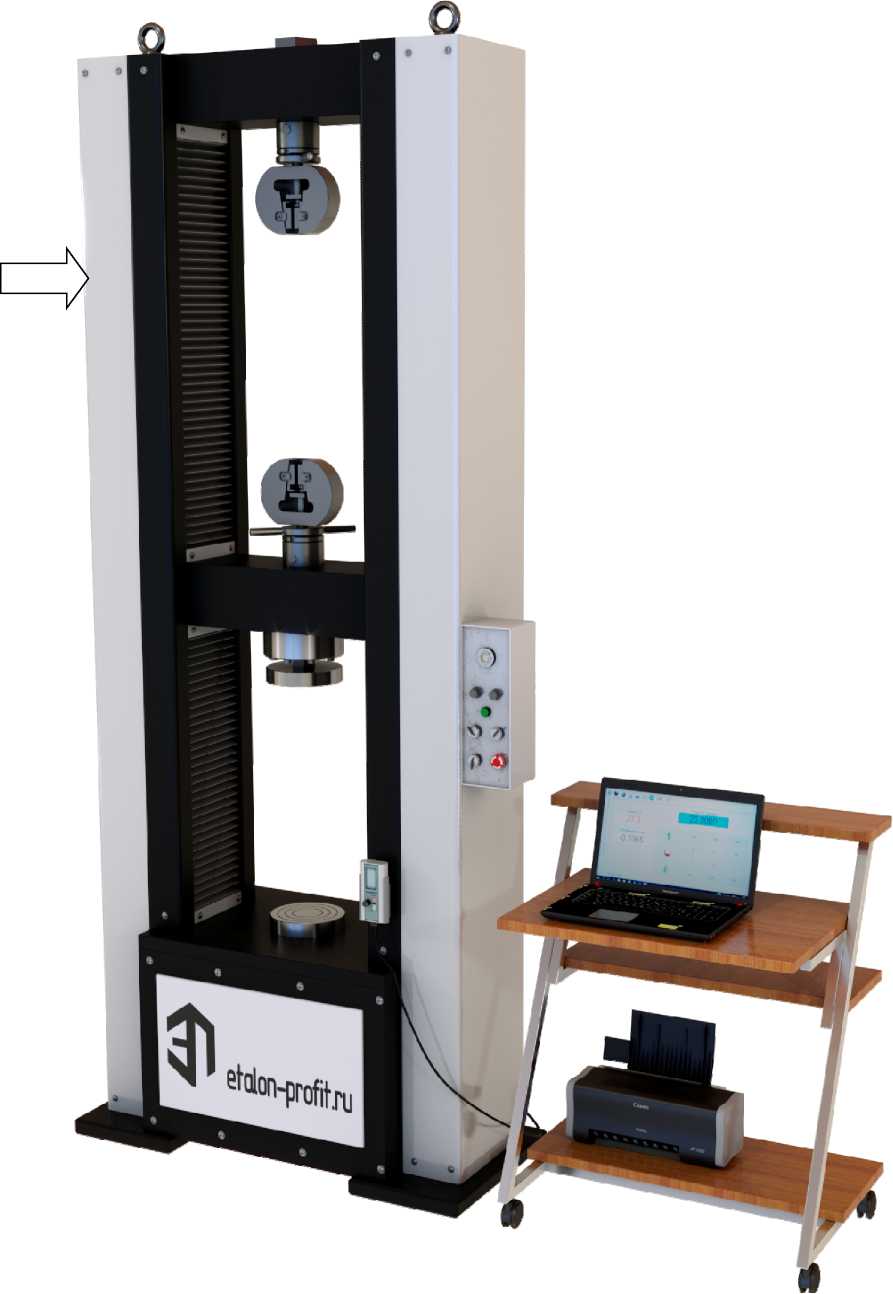

Место нанесения знака утверждения типа

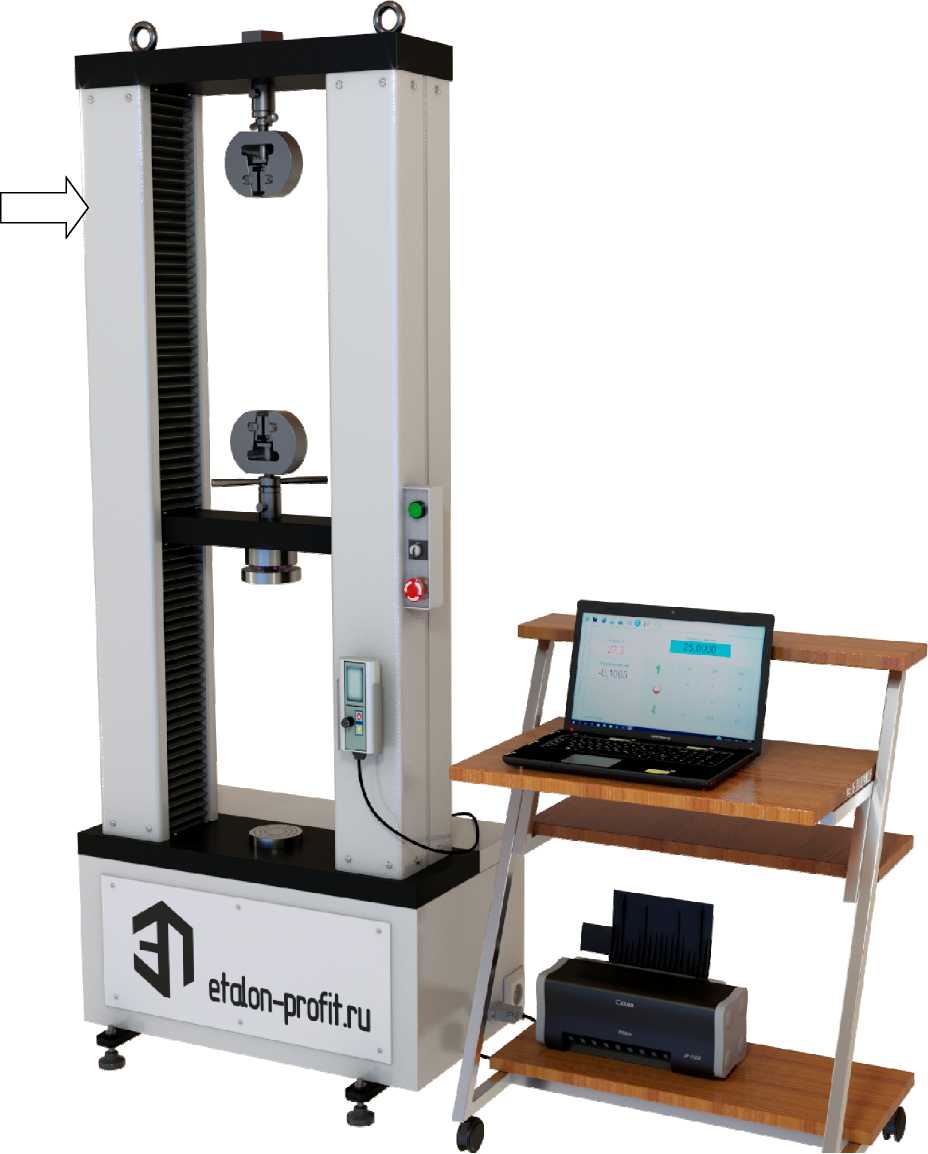

Рисунок 4 - Машины серии РКМ svo исполнений РКМ 5.2.А.В svo; РКМ 10.2.А.В svo; РКМ 20.2.А.В svo;

РКМ 50.2.А.В svo; РКМ 100.2.А.В svo с ПК

Место нанесения знака утверждения типа

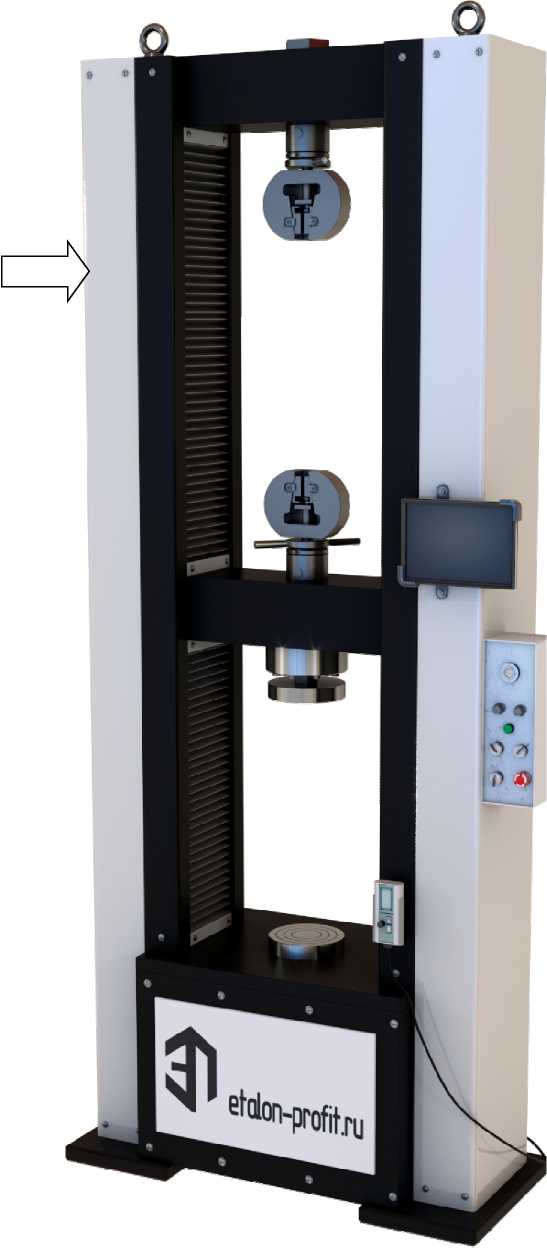

Рисунок 5 - Машины серии РКМ svo исполнений

РКМ 200.2.А.В svo; РКМ 300.2.А.В svo; РКМ 500.2.А.В svo,

РКМ 600.2.А.В svo; РКМ 1000.2.А.В svo с пультом

Место нанесения знака утверждения типа

Рисунок 6 - Машины серии РКМ svo исполнений

РКМ 200.2.А.В svo; РКМ 300.2.А.В svo; РКМ 500.2.А.В svo,

РКМ 600.2.А.В svo; РКМ 1000.2.А.В svo с ПК

Программное обеспечение (ПО) предназначено для управления машиной, сбора информации от датчиков измерительной системы - силы, перемещения траверсы, удлинения образца, обработки результатов испытаний, их отображения и вывода.

Машины имеют защиту ПО от преднамеренных изменений, реализованную путем защиты блока микропроцессорных контроллеров от чтения и записи исполняемого кода. Доступ к ПО ограничен паролями. Уровень защиты ПО от преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики машин представлены в таблицах 2,3,4.

Таблица 2 - Метрологические характеристики машин

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

наносится типографским способом на титульный лист эксплуатационной документации и методом офсетной печати на табличку, прикрепляемую к корпусу машины.

Лист № 14 Всего листов 15 Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в паспорте, раздел 12 «Порядок работы».

Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «22» октября 2019 г. № 2498;

ТУ 26.51.62-002-06941442-21 Машины испытательные универсальные серии РКМ svo; ГОСТ 28840-90 «Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования».

Общество с ограниченной ответственностью «Эталон-Профит» (ООО «Эталон-Профит») ИНН 3702173112

Адрес: 153015, г. Иваново, ул. 13-я Березниковская, 1Ак2

Юридический адрес: 153025, г. Иваново, ул. Дзержинского, д. 39, оф. 409

Тел.: (4932) 57-43-34

E-mail: office@etalon-profit.ru

E-mail: etalon-profit.ru

Лист № 15 Всего листов 15

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ивановской области» (ФБУ «Ивановский ЦСМ»)

Адрес: 153000, РФ, г. Иваново, ул. Почтовая, д. 31/42 ИНН 3731001541

Тел.: (4932) 32-84-85, факс: (4932) 41-60-79

Е-mail: post@ivcsm.ru

Аттестат аккредитации ФБУ «Ивановский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU/311781.
