МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 22 ноября 2023 г. № 2438 «О внесении изменений в сведения об утвержденных типах средств измерений»

В целях исправления технических ошибок п р и к а з ы в а ю:

• 1. Внести изменения в пункты 4 и 6 приложения к приказу от 22 ноября 2023 г. № 2438 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описания типов средств измерений, прилагаются к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

Лист № 1

Регистрационный № 74739-19                                           Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тепловычислители ВЗЛЕТ ТСРВ предназначены для измерений тепловой энергии теплоносителя, интервалов времени и преобразования входных сигналов в значения единиц объемного и массового расхода, объема и массы, температуры, разности температуры, давления теплоносителя, температуры окружающего воздуха и электрической энергии.

Принцип действия тепловычислителей ВЗЛЕТ ТСРВ при измерении объемного расхода, объема, температуры, давления, электрической энергии основан на преобразовании поступающих от преобразователей расхода, температуры, давления, электрической энергии электрических сигналов. Принцип действия тепловычислителей ВЗЛЕТ ТСРВ при измерении тепловой энергии теплоносителя основан на определении тепловой энергии на основе преобразованных значений объема, температуры (давления) измеряемой среды.

Тепловычислители ВЗЛЕТ ТСРВ применяются в составе теплосчетчиков для учета тепловой энергии и теплоносителя в закрытых и открытых системах теплоснабжения.

При работе тепловычислителей ВЗЛЕТ ТСРВ в составе теплосчетчиков в качестве первичных преобразователей, соответствующих требованиям к электрическим параметрам входов тепловычислителей ВЗЛЕТ ТСРВ, используются:

• - преобразователи расхода с различными методами измерений объемного расхода, объема жидкости, обеспечивающие вывод информации в виде частотно-импульсных, токовых и цифровых сигналов посредством интерфейсов RS-232, RS-485, USB, LoRa, NB-IoT, PLC;

• - термопреобразователи сопротивления платиновые типа Pt 100, Pt 500, Pt 1000, 100 П, 500 П, 1000 П с температурными коэффициентами 0,00385 °С^-1 и 0,00391 °С^-1 соответственно, классов допуска А и В по ГОСТ 6651-2009, обеспечивающие вывод информации в виде сигналов сопротивления и цифровых сигналов посредством интерфейсов RS-232, RS-485, USB, LoRa, NB-IoT, PLC;

• - преобразователи давления, обеспечивающие вывод информации в виде токовых и цифровых сигналов посредством интерфейсов RS-232, RS-485, USB, LoRa, NB-IoT, PLC;

• - однофазные или трехфазные счетчики электрической энергии, обеспечивающие вывод информации в виде импульсных и цифровых сигналов посредством интерфейсов RS-232, RS-485, USB, LoRa, NB-IoT, PLC.

Допускается подключение к тепловычислителю первичных преобразователей через преобразователи измерительные ВЗЛЕТ АС (регистрационный номер 26778-09) и преобразователи измерительные ВЗЛЕТ АС мод. 2.0 (регистрационный номер 79589-20).

Информация, переданная тепловычислителю ВЗЛЕТ ТСРВ с первичных преобразователей расхода, температуры, давления и электрической энергии посредством цифровых интерфейсов, может подвергаться шифрованию с целью исключения возможности её искажения.

Тепловычислители ВЗЛЕТ ТСРВ состоят из корпуса со встроенным жидкокристаллическим индикатором, клавиатуры управления, источника питания и электронных компонентов, включая микропроцессорную систему вычислений и управления, аналоговые и цифровые интерфейсы связи.

Тепловычислители ВЗЛЕТ ТСРВ выпускаются в исполнениях в соответствии с таблицей 1.

Таблица 1 - Исполнения тепловычислителей ВЗЛЕТ ТСРВ

Общий вид тепловычислителей ВЗЛЕТ ТСРВ приведен на рисунке 1.

Рисунок 1 - Общий вид тепловычислителей ВЗЛЕТ ТСРВ

Защита от несанкционированного доступа тепловычислителей ВЗЛЕТ ТСРВ может осуществляться двумя способами: применением криптографических методов защиты и/или пломбировкой. При любом типе защиты производится ведение нестираемого фискального архива с фиксацией даты, времени и полученного уровня доступа.

Использование криптографических методов защиты заключается в применении принципов несимметричного шифрования. Аутентификация пользователя, выполняющего санкционированные изменения, осуществляется по уникальному аппаратному токену и/или за счет двухфакторной аутентификации криптосистемы с открытым ключом АО «Взлет».

Пломбировка от несанкционированного доступа тепловычислителей ВЗЛЕТ ТСРВ осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пластиковом колпачке (или пломбировочной чашке с металлической скобой), закрывающем контактную пару (или кнопку) разрешения модификации калибровочных параметров на электронной плате тепловычислителя ВЗЛЕТ ТСРВ. Места пломбировки тепловычислителей ВЗЛЕТ ТСРВ различных исполнений представлены на рисунках 2 и 3.

б) ТСРВ-026М, ТСРВ-033, ТСРВ-034,

ТСРВ-043, ТСРВ-044, ТСРВ-СМАРТ-Про

Рисунок 2 - Места пломбировки от несанкционированного доступа тепловычислителей ВЗЛЕТ ТСРВ

а) ТСРВ-024М, ТСРВ-025, ТСРВ-027, ТСРВ-027-Про, ТСРВ-041

в) ТСРВ-042

г) ТСРВ-СМАРТ

Рисунок 3 - Места пломбировки от несанкционированного доступа тепловычислителей ВЗЛЕТ ТСРВ

Заводской номер тепловычислителя указывается методом шелкографии, термопечати, лазерной гравировки и/или металлографики на маркировочной табличке, закрепленной на лицевой панели тепловычислителя. Обозначение места нанесения заводского номера представлено на рисунке 4.

Рисунок 4 - Обозначение места нанесения заводского номера

Программное обеспечение (ПО) тепловычислителей ВЗЛЕТ ТСРВ является встроенным.

После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных. Программное обеспечение предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений, параметров функционирования и их вывода на устройства индикации.

Программное обеспечение тепловычислителей ВЗЛЕТ ТСРВ не разделено на метрологически значимую и незначимую части и является полностью метрологически значимым.

Метрологические характеристики тепловычислителей нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки с использованием криптографических методов защиты и/или механическим опломбированием.

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на лицевую панель тепловычислителя методами шелкографии, термопечати и металлографики, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» документа «Тепловычислители ВЗЛЕТ ТСРВ. Руководство по эксплуатации. В84.00-00.00 РЭ».

Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10^-16 до 100 А».

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».

ТУ 4218-084-44327050-2013. Тепловычислители ВЗЛЕТ ТСРВ. Технические условия

Акционерное общество «Взлет» (АО «Взлет»)

ИНН 7826013976

Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ

Телефон: 8 (800) 333-888-7, факс: 8 (812) 499-07-38

Web-сайт: http://www.vzljot.ru

Е-mail: mail@vzljot.ru

Общество с ограниченной ответственностью «Завод Взлет» (ООО «Завод Взлет») ИНН 7805685092

Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ Юридический адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ, помещение 2-Н каб. 515

Телефон: 8 (812) 499-07-11

Web-cafrr: http://www.vzljot.ru

Е-mail: mail@vzljot.ru

Общество с ограниченной ответственностью «Райвола» (ООО «Райвола»)

ИНН 4704056230

Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ

Юридический адрес: 198320, г. Санкт-Петербург, вн.тер.г. город Красное Село, пр-кт Ленина, д 68, к. 1, лит. А, пом. 5

Телефон: 8 (800) 333-888-7, факс: 8 (812) 499-07-38

Е-mail: mail@vzljot.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский проспект, д. 19 Фактический адрес: 420088, Россия, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Регистрационный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592.

Лист № 1 Регистрационный № 84382-22                                          Всего листов 16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики ультразвуковые УРСВ ВЗЛЕТ МР предназначены для измерений объемного расхода и объема жидкости в потоке.

Принцип действия расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР основан на измерении времени распространения ультразвуковых колебаний в жидкости. Ультразвуковые колебания, возбуждаемые электроакустическими преобразователями, распространяются в жидкости по и против направления потока жидкости. Электроакустические преобразователи, подключенные к вторичному измерительному преобразователю расходомера, поочередно выполняют функцию излучателей и приемников. При движении жидкости время распространения ультразвуковых колебаний по потоку меньше, чем время распространения против потока, а разница этих времен пропорциональна скорости потока и, следовательно, объемному расходу жидкости.

Расходомеры-счетчики ультразвуковые УРСВ ВЗЛЕТ МР выполняют измерения объемного расхода и объема жидкости в потоке при постоянном или переменном направлении потока жидкости.

Расходомеры-счетчики ультразвуковые УРСВ ВЗЛЕТ МР выполняют зондирование потока жидкости в трубопроводе по одно-, двух-, трех- или четырехлучевой (восьмилучевой) схеме.

Расходомеры-счетчики ультразвуковые УРСВ ВЗЛЕТ МР состоят из первичного преобразователя расхода, вторичного измерительного преобразователя, а также, в зависимости от исполнения, преобразователей давления и температуры.

Первичный преобразователь расхода представляет собой измерительный участок, с установленными на нем электроакустическими преобразователями накладного (иммерсионного) или врезного типа, а также в зависимости от исполнения расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР преобразователями давления и температуры. Электроакустические преобразователи накладного типа устанавливаются на стенку измерительного участка, электроакустические преобразователи врезного типа устанавливаются в специально подготовленные отверстия в стенке измерительного участка. В качестве измерительного участка используется специально изготовленный отрезок трубы с приспособлениями для установки электроакустических преобразователей, преобразователя температуры, преобразователя давления и монтажа в трубопровод.

Возможно использование в качестве измерительного участка отрезка действующего трубопровода надлежащего качества и состояния после его подготовки к монтажу преобразователей.

Вторичный измерительный преобразователь состоит из корпуса, в котором располагаются модуль обработки, вторичный источник электропитания, в зависимости от исполнения может содержать индикатор и клавиатуру для управления. Вторичный измерительный преобразователь формирует зондирующие импульсы, управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы параметров, результатов измерений и их вывод на устройства индикации. Вторичный измерительный преобразователь обеспечивает передачу данных в виде токовых, импульсных, частотных и релейных (логических) выходных сигналов, интерфейсов в стандартах RS-232, RS-485, HART, USB, NFC, M-bus, Profibus, Ethernet, Wireless M-Bus, LoRaWAN, а также дискретных команд.

Расходомеры-счетчики ультразвуковые УРСВ ВЗЛЕТ МР выпускаются в раздельном или моноблочном конструктивных исполнениях:

• - раздельное конструктивное исполнение - вторичный измерительный преобразователь находится на удалении от первичного преобразователя расхода, установленного на контролируемый трубопровод. В данном варианте возможно проведение многоканальных измерений (подключение к одному вторичному измерительному преобразователю нескольких комплектов первичных преобразователей, установленных на разные контролируемые трубопроводы);

• - моноблочное конструктивное исполнение - первичный преобразователь расхода и вторичный измерительный преобразователь составляют единую конструкцию.

Исполнение расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР обозначается и маркируется следующим образом:

УРСВ - X X X X^(1;3) X⁽²⁾ X⁽³⁾

а б в г     д    е

а) Код исполнения по области применения (принимает значения от 0 до 7).

Различные области применения расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР обусловлены типом электроакустических преобразователей, входящих в состав расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР, алгоритмами измерений объемного расхода и объема жидкости в потоке и формированием необходимого для конечного пользователя пакета информационных данных.

УРСВ-0ХХ ХХХ - измерение объемного расхода и объема горячей и холодной воды в системах индивидуального учета потребления коммунальных услуг. Характеризуется моноблочным конструктивным исполнением и однолучевой схемой зондирования потока;

УРСВ-1ХХ ХХХ - измерение объемного расхода и объема различных жидкостей, в том числе горячей, холодной, сточных вод. Характеризуется раздельным конструктивным исполнением, возможно применение одно- или двухлучевой схемы зондирования потока;

УРСВ-2ХХ ХХХ - измерение объемного расхода и объема жидкости в системах поддержания пластового давления. Характеризуется моноблочным или раздельным конструктивным исполнением, возможно применение одно- или двухлучевой схемы зондирования потока;

УРСВ-3ХХ ХХХ - измерение объемного расхода и объема горячей или холодной воды в жилищно-коммунальном хозяйстве и прочих объектах тепло- и водоснабжения. Характеризуется моноблочным или раздельным конструктивным исполнением, возможно

Лист № 3 Всего листов 16 применение одно- или двухлучевой схемы зондирования потока, измерение давления для исполнения УРСВ-3Х2 ХХХ;

УРСВ-4ХХ ХХХ - измерение объемного расхода и объема различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, пищевых продуктов) для целей оперативного контроля без монтажа в трубопровод (переносной расходомер. Характеризуется раздельным конструктивным исполнением, возможно применение одно-или двухлучевой схемы зондирования потока;

УРСВ-5ХХ ХХХ - измерение объемного расхода и объема различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, нефти, нефтепродуктов, пищевых продуктов) на промышленных объектах и источниках энергии, измерение температуры. Характеризуется раздельным конструктивным исполнением, возможно применение одно-или двух-, трех-, четырехлучевой (восьмилучевой) схемы зондирования потока;

УРСВ-6ХХ ХХХ - измерение объемного расхода и объема нефти и нефтепродуктов, измерение температуры. Характеризуется раздельным конструктивным исполнением, возможно применение двух- или четырехлучевой (восьмилучевой) схемы зондирования потока;

УРСВ-7ХХ ХХХ - измерение объемного расхода и объема различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, нефти и нефтепродуктов, пищевых продуктов) в технологических процессах производств различных отраслей, измерение температуры, повышенная защита корпуса от внешних воздействий. Характеризуется моноблочным или раздельным конструктивным исполнением, возможно применение двух-, трех- или четырехлучевой (восьмилучевой) схемы зондирования потока;

б) Код исполнения по количеству каналов измерения (принимает значения от 1 до 4):

УРСВ-Х1Х ХХХ - одноканальное исполнение;

УРСВ-Х2Х ХХХ - двухканальное исполнение;

УРСВ-Х3Х ХХХ - трехканальное исполнение;

УРСВ-Х4Х ХХХ - четырехканальное исполнение.

в) Код исполнения по схеме зондирования (принимает значения от 1 до 4):

УРСВ-ХХ1 ХХХ - однолучевая;

УРСВ-ХХ2 ХХХ - двухлучевая;

УРСВ-ХХ3 ХХХ - трехлучевая;

УРСВ-ХХ4 ХХХ - четырехлучевая (восьмилучевая).

г) Код исполнения по особенностям конструкции:

УРСВ-ХХХ NXX - измерение нефти и нефтепродуктов;

УРСВ-ХХХ АХХ - особые условия эксплуатации (повышенная защита корпуса от внешних воздействий, повышенная помехозащищенность);

УРСВ-ХХХ ВХХ - для вязких жидкостей;

УРСВ-ХХХ ДХХ - многолучевая   схема измерений с установкой

электроакустических преобразователей по диаметру;

УРСВ-ХХХ ПХХ - измерительный участок из пластика;

УРСВ-ХХХ СХХ - сокращенные длины прямолинейных участков; УРСВ-ХХХ ТХХ- тропическое исполнение.

д) Код исполнения по способу нормирования погрешности измерений объемного расхода и объема:

УРСВ-ХХХ ХОХ - повышенная точность;

УРСВ-ХХХ ХНХ - нормирование погрешности измерений с разбиением по поддиапазонам.

е) Код взрывозащищенного исполнения.

УРСВ-ХХХ ХХЕх - взрывозащищенное исполнение.

Примечания:

• ¹ в позиции «г» допускается использование нескольких обозначений особенностей

конструкции;

• ² отсутствие символа на данной позиции соответствует нормированию погрешности формулой во всем диапазоне измерений;

• 3

• ³ отсутствие символа на данной позиции соответствует типовой конструкции.

В качестве преобразователей температуры в расходомерах-счетчиках ультразвуковых УРСВ ВЗЛЕТ МР применяются термопреобразователи сопротивления платиновые утвержденного типа с номинальным сопротивлением 500 и 1000 Ом и температурным коэффициентом 0,00385 °С^-1 класса допуска «А» в соответствии с ГОСТ 6651-2009, а также термопреобразователи сопротивления платиновые ВЗЛЕТ ТПС-Н из комплекта расходомера-счетчика.

В качестве преобразователей давления в расходомерах-счетчиках ультразвуковых УРСВ ВЗЛЕТ МР применяются преобразователи давления утвержденного типа с пределами допускаемой приведенной погрешности измерений давления от ± 0,5 до ± 1,5 %.

Общий вид первичных преобразователей расхода, вторичных измерительных преобразователей, а также преобразователей давления и температуры расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР представлен на рисунке 1.

УРСВ-2ХХ ХХХ

УРСВ-1ХХ ХХХ

УРСВ-4ХХ ХХХ

УРСВ-3ХХ ХХХ

УРСВ-5ХХ ХХХ

УРСВ-6ХХ ХХХ

УРСВ-7ХХ ХХХ

врезные и накладные электроакустические преобразователи

Измерительные участки

Термопреобразователи сопротивления

Преобразователи давления

Рисунок 1 - Общий вид первичных преобразователей расхода, вторичных измерительных преобразователей, а также преобразователей давления и температуры расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР

Пломбировка от несанкционированного доступа расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР исполнений УРСВ-0ХХ ХХХ и УРСВ-3Х2 ХХХ осуществляется нанесением знака поверки давлением на пластиковую (свинцовую) пломбу, установленную на контровочной проволоке (леске), пропущенной через специальные отверстия и предотвращающую доступ к электронной плате расходомера. Пломбировка от несанкционированного доступа расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР исполнений УРСВ-1ХХ ХХХ, УРСВ-2ХХ ХХХ, УРСВ-3Х1 ХХХ,

УРСВ-5ХХ ХХХ, УРСВ-6ХХ ХХХ, УРСВ-7ХХ ХХХ осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пластиковом колпачке (или пломбировочной чашке с металлической скобой), которые предотвращают доступ к контактной паре переключения режимов работы. Пломбировка от несанкционированного доступа расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР исполнения УРСВ-4ХХ ХХХ осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в чашке винта крепления пластмассового защитного экрана блока клавиатуры, закрывающего доступ к сервисному интерфейсу, а также углубление в нем. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

УРСВ-7ХХ ХХХ

УРСВ-1ХХ ХХХ

УРСВ-2ХХ ХХХ

УРСВ-3Х2 ХХХ

УРСВ-5ХХ ХХХ; УРСВ-6ХХ ХХХ

УРСВ-4ХХ ХХХ (блок клавиатуры)

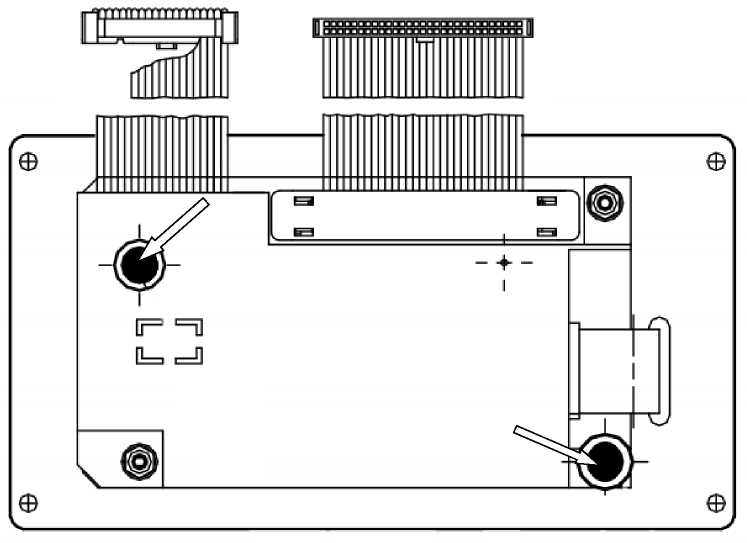

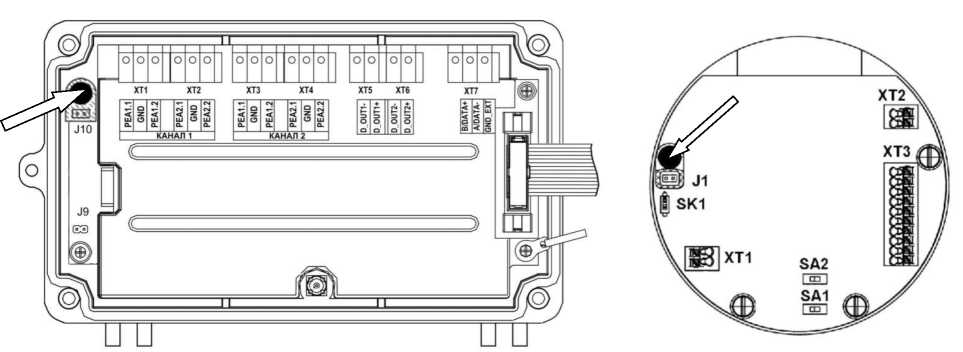

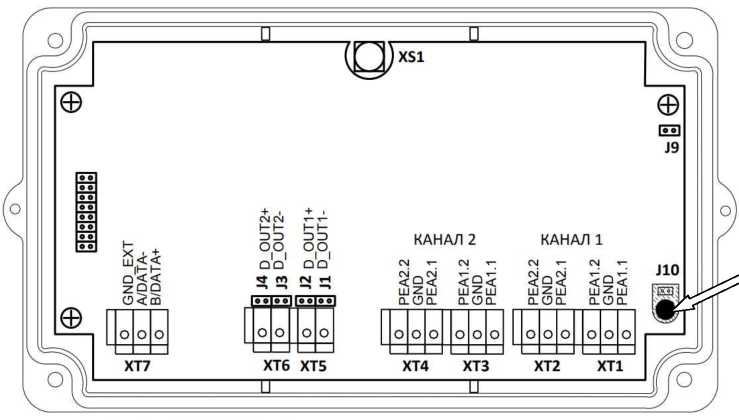

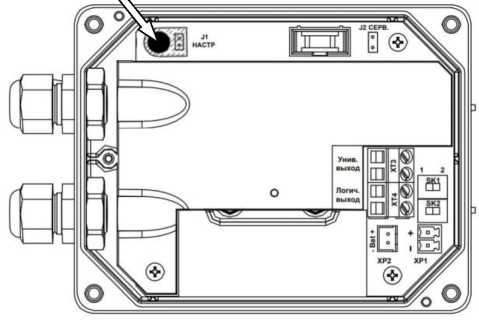

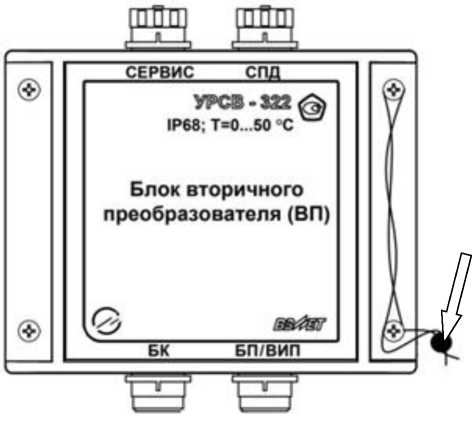

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР

Заводской номер расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР наносится на лицевую или боковую панель, знак утверждения типа наносится на лицевую панель расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР методами шелкографии, металлографики или лазерной гравировки. Пример обозначения места нанесения заводского номера и знака утверждения типа представлен на рисунке 3.

Место нанесения заводского номера

Место нанесения знака утверждения типа

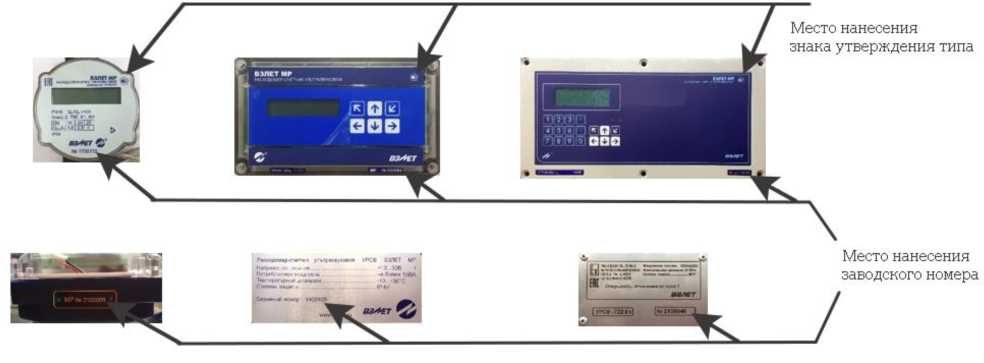

Рисунок 3 - Обозначение места нанесения заводского номера и знака утверждения типа расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР

части.

Защита программного обеспечения расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется механическим опломбированием.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР

Метрологические характеристики установки нормированы с учетом влияния программного обеспечения

Таблица 2 - Номинальный диаметр, рабочий диапазон скорости потока жидкости при измерении объемного расхода и объема жидкости в потоке.

Таблица 3 - Метрологические характеристики расходомеров-счетчиков ультразвуковых

УРСВ ВЗЛЕТ МР.

Таблица 4 - Пределы допускаемой относительной погрешности расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР при измерении объемного расхода и объема жидкости в потоке.

Таблица 5  - Основные технические характеристики расходомеров-счетчиков

ультразвуковых УРСВ ВЗЛЕТ МР

наносится на лицевую панель расходомеров-счетчиков ультразвуковых УРСВ ВЗЛЕТ МР методом, шелкографии, металлографики или лазерной гравировки, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.

Лист № 15 Всего листов 16 Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

приведены в разделе 1.5 «Устройство и работа» руководства по эксплуатации.

Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ШКСД.407251.020 ТУ. Расходомеры-счетчики ультразвуковые УРСВ ВЗЛЕТ МР. Технические условия.

ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP)

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

Акционерное общество «Взлет» (АО «Взлет»)

ИНН 7826013976

Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ

Телефон: 8 (800) 333-888-7, факс: 8 (812) 499-07-38

Web-сайт: http://www.vzljot.ru

Е-mail: mail@vzljot.ru

Акционерное общество «Взлет» (АО «Взлет»)

ИНН 7826013976

Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ

Телефон: 8 (800) 333-888-7, факс: 8 (812) 499-07-38

Web-cайт: http://www.vzljot.ru

Е-mail: mail@vzljot.ru

Общество с ограниченной ответственностью «Завод Взлет» (ООО «Завод Взлет») ИНН 7805685092

Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ

Юридический адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ, помещение 2-Н каб. 515

Телефон: 8 (812) 499-07-11

Web-cайт: http://www.vzljot.ru

Е-mail: mail@vzljot.ru

Общество с ограниченной ответственностью «Райвола» (ООО «Райвола») ИНН 4704056230

Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ

Юридический адрес: 198320, г. Санкт-Петербург, вн.тер.г. город Красное Село, пр-кт Ленина, д 68, к. 1, лит. А, пом. 5

Телефон: 8 (800) 333-888-7, факс: 8 (812) 499-07-38

Е-mail: mail@vzljot.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Регистрационный номер об аккредитации в реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации RA.RU.310592
