МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

16 июля 2019 г.

Москва

О переоформлении и продлении срока действия свидетельства об утверждении типа № 56286 «Счетчики активной электрической энергии однофазные однотарифные «КАСКАД-101-МТ»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «КАСКАД» от 27 мая 2019 г. № 123 п р и к а з ы в а ю:

• 1. Переоформить свидетельство об утверждении типа № 56286 «Счетчики активной электрической энергии однофазные однотарифные «КАСКАД-101-МТ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 58024-14.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 56286 «Счетчики активной электрической энергии однофазные однотарифные «КАСКАД-101-МТ» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за                                             собой.



Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: OOE1035EE32711E880E9E0071BFC5DD276 Кому выдан: голубев Сергей Сергеевич Действителен: с (№,11.2016 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «16» июля 2019 г. № 1683

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики активной электрической энергии однофазные однотарифные «КАСКАД-101-МТ»

Назначение средства измерений

Счетчики активной электрической энергии однофазные однотарифные «КАСКАД-101-МТ» (далее - счетчики) предназначены для измерений активной электрической энергии в однофазных сетях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия счетчика основан на перемножении входных сигналов напряжения и тока в цепи «фазы» или в цепи «нуля», имеющего большее значение (для счетчиков с одним измерительным элементом - в цепи «фазы»), с последующим преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов отсчетным устройством дает количество активной энергии, отображаемое на барабанах электромеханического или на дисплее электронного отсчетного устройства.

Счетчик также имеет в своем составе испытательное выходное устройство для подключения к системам автоматизированного учета потребленной электрической энергии или для поверки, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, кроме этого счетчик с электронным отсчетным устройством имеет энергонезависимую память, позволяющую сохранять данные при отключении сети и ЖК-дисплей для просмотра информации о потреблении электроэнергии. При выходе из строя ЖК-дисплея данные из энергонезависимой памяти могут быть считаны в условиях предприятия-изготовителя или уполномоченной предприятием-изготовителем организации. Счетчик может иметь в своем составе индикатор функционирования «Сеть», индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали «I_L^I_N».

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе счетчика размещены: модуль измерительный, выполненный на печатной плате, один или два датчика тока (шунт, два шунта, шунт и трансформатор тока, два трансформатора тока). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения

КАСКАД-101-МТ-ХХ-ХХХ-ХХ-ХХХ-ХХ- Х - Х

Тип счетчика

Тип корпуса

W1 - для установки на щиток, модификация 1

W2 - для установки на щиток, модификация 2

D1 - для установки на DIN-рейку, модификация 1

D3 - для установки на DIN-рейку, модификация 3

D4 - для установки на DIN-рейку, модификация 4

D5 - для установки на DIN-рейку, модификация 5

Номинальное напряжение

220 - 220 В

230 - 230 В

Базовый ток

5 - 5 А

10 - 10 А

И) Максимальный ток

50А - 50 А

60А - 60 А

80А - 80 А

100А - 100 А

Тип отсчетного устройства

M6 - механическое шестиразрядное

M7 - механическое семиразрядное (Нет символа) - электронное

Количество и тип измерительных элементов

(Нет символа) - один шунт в фазной цепи тока

SS - два шунта в фазной цепи тока и цепи тока нейтрали

ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали

TT - трансформатор в фазной цепи тока и трансформатор тока в цепи тока нейтрали

Испытательный выход

(Нет символа) - наличие оптического и электрического испытательного выхода N - оптический испытательный выход.

Фотографии общего вида счетчиков, с указанием схем пломбировки от несанкционированного доступа, приведены на рисунках 1 - 6.

КАСКАД 101 МТ

Ф Ф А [5] @ [R[

JIIIIIIUIIMI иг

>ou • '*© 1 У)01П'АУУ1А J ТОССИЯ

ОАО -КМАЛД»       РСВЕРС Ф

Место установки пломбы с оттиском энергоснабжающей организации для зашиты от несанкционированного вскрытия

Место установки пломбы с оттиском знака поверки

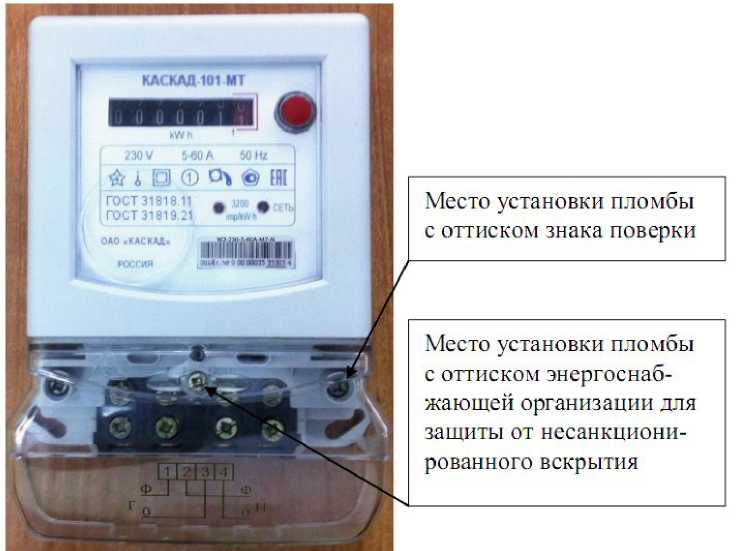

Рисунок 1 - Общий вид счетчика в корпусе типа W1

ОАО .КАСКАД*

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия

Место установки пломбы с оттиском знака поверки

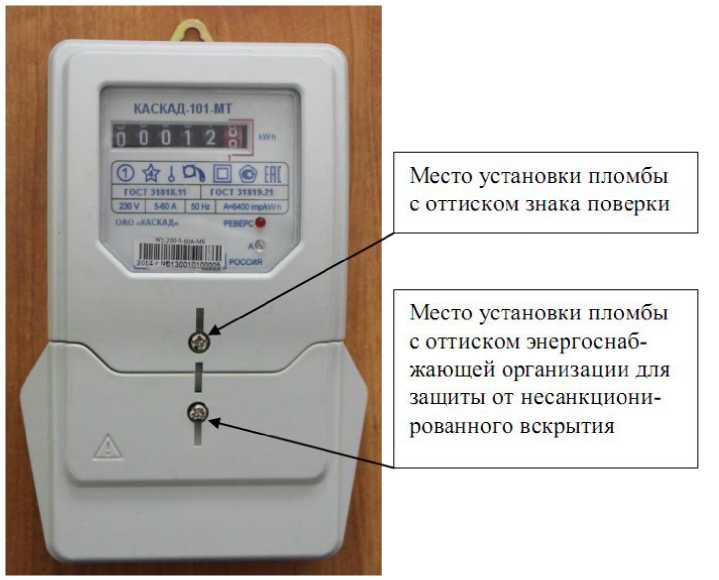

Рисунок 2 - Общий вид счетчика в корпусе типа W2

fr—   ^м

КАСКАД-101-MT

W

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия

Место установки пломбы с оттиском знака поверки

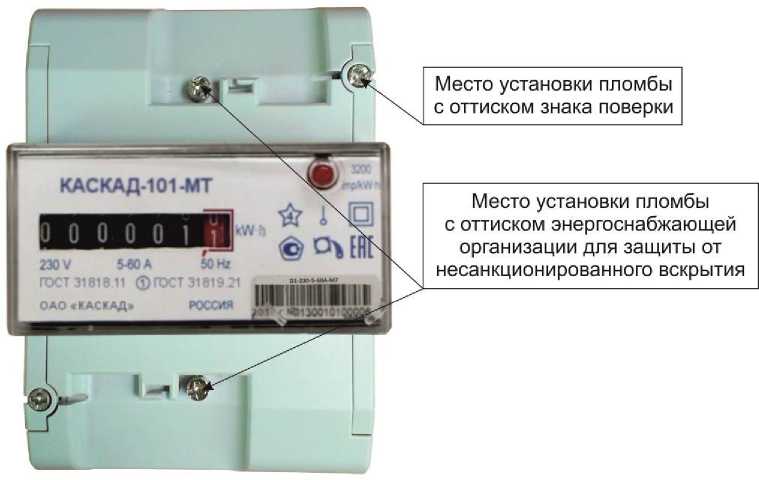

Рисунок 3 - Общий вид счетчика в корпусе типа D1

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия

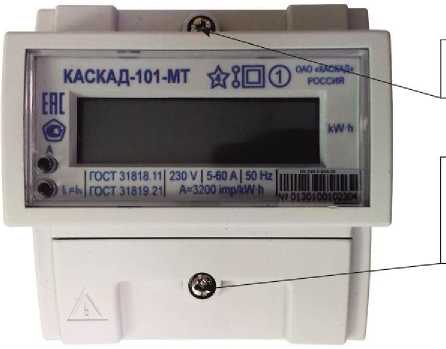

Рисунок 4 - Общий вид счетчика в корпусе типа D3

Место установки пломбы с оттиском знака поверки

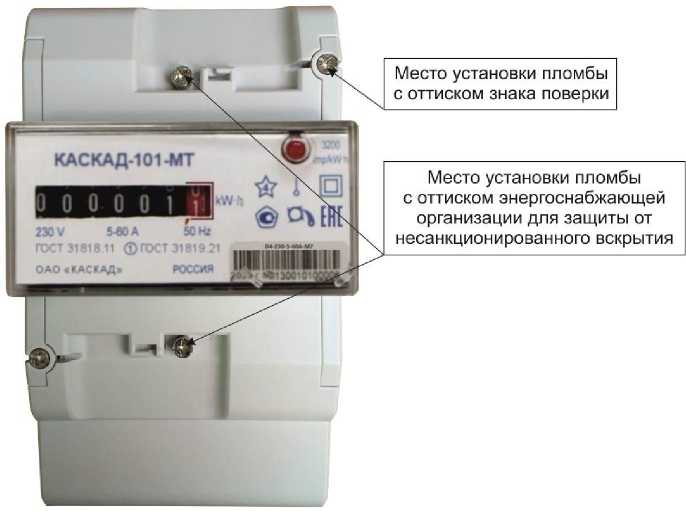

Рисунок 5 - Общий вид счетчика в корпусе типа D4

РОССИЯ

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия

Рисунок 6 - Общий вид счетчика в корпусе типа D5

Программное обеспечение

Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.

Примечание: в счетчиках с программным обеспечением «P1.hex» номер версии на ЖК-дисплее не отображается.

По своей структуре ПО не разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 3. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Габаритные размеры и масса счетчиков приведены в таблице 2.

Таблица 2 - Габаритные размеры и масса счетчиков

Технические характеристики приведены в таблице 3.

Таблица 3 - Технические характеристики счетчиков

Знак утверждения типа наносят на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист паспорта типографским способом.

Комплектность средства измерений

Комплект поставки приведен в таблице 4.

Таблица 4 - Комплект поставки счетчиков

осуществляется по документу МИРТ.411152.036Д1 «Счетчики активной электрической энергии однофазные однотарифные «КАСКАД-101-МТ». Методика поверки», утвержденному ФГУП «ВНИИМС» в январе 2014 г.

В перечень основного поверочного оборудования входят:

• - установка для поверки счетчиков электрической энергии HS-6303E (диапазон регулирования напряжения (1 - 300) В, диапазон регулирования тока (0,001 - 120) А, диапазон регулирования частоты (45 - 65) Гц, класс точности эталонного счетчика 0,1);

• - универсальная пробойная установка УПУ-10;

• - секундомер СОСпр-2б (класс точности 2).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится в паспорт и на корпус счетчика в виде пломбы при первичной поверке. При периодической поверке знак поверки наносится на свидетельство о поверке и на корпус счетчика в виде пломбы.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».

МИРТ.411152.036ТУ «Счетчики активной электрической энергии однофазные однотарифные «КАСКАД-101-МТ». Технические условия».

Акционерное общество «КАСКАД»

(АО «КАСКАД»)

ИНН 0901021006

Адрес: 369000, Россия, КЧР, г. Черкесск, Северная часть города

Телефон: +7(8782) 25-00-64

Web-сайт: www.oaokaskad.ru

E-mail: referent@oaokaskad.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
