МИННСТКРС1Э0 ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОСХШЮЮЙМШРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

19 августа 2016 г.

-______________ №

Маски

О внесении изменений в описание типа на расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра

сти № S70, зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940 (далее — Административный регламент) и в связи с обращением ООО НПП «Ирвис» от 8 апреля 2016 г. № 55 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58620-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя



  ^УпРаьлеыц $1 ЗДМИНИ!

  ^в«еш_Них связей

  3TV

  "Работы

  ^1етРатив_Ной

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «19» августа 2016 г. № 1111

Изменения в описание типа на расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра

Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра (далее расходомеры-счетчики) предназначены для измерений и индикации объемного расхода и объема при рабочих условиях водорода, гелия, неагрессивных горючих и инертных газов (далее - газы), давления, температуры и вычисления объемного расхода (объема) газов, приведенного к стандартным условиям по ГОСТ 2939-63.

Принцип действия расходомеров-счетчиков основан на измерении разности времени прохождения импульсов ультразвуковых колебаний по направлению движения потока газа и против него. Учет знака разности времени прохождения ультразвуковых колебаний позволяет измерять расход, как в прямом, так в обратном направлениях, реверсивные потоки газа. Возбуждение импульсов производится пьезоэлектрическими преобразователями (далее- ПЭП), установленными на измерительном участке трубопровода, в коте] производится измерение расхода газа.

ПЭП работают попеременно в режиме приемник-излучатель и обеспечив! излучение и прием ультразвуковых импульсов. Движение газа вызывает изменение времени полного распространения ультразвуковых сигналов по потоку и против него. Разность времени прямого и обратного прохождения ультразвуковых импульсов пропорциональна скорости движения среды.

Расходомеры-счетчики проводят расчет коэффициента сжимаемости газов приведения измеренного объемного расхода (объема) к стандартным условиям, природного газа коэффициент сжимаемости вычисляется по методам NX-19mod GERG-91 мод., рекомендованным ГОСТ 30319.2-96, для свободного нефтяного газа методам ВНИЦ СМВ или ГСССД МР 113-2003, для других газов- в соответстви] нормативно-справочной документацией на эти газы, в том числе по ГСССД MP 118-2¹ ГСССД МР 134-2007 и ГСССД МР135-2007.

Расходомеры-счетчики состоят из первичных преобразователей (далее - ПП), блока интерфейса и питания (далее- БИП), соединительного кабеля (далее- СК), шлюзе вой камеры (далее - ШК, для модификаций ИРВИС-РС4М-Ультра-Пр и ИРВИС-РС4М-Ультра-В), а также измерительных участков (далее - ИУ) и устройства подготовки потока (далее -УПП), поставляемых по заказу. В составе расходомеров-счетчиков может быть от одного до четырех ПП.

ПП состоит из первичного преобразователя расхода (далее - ППР), первичного преобразователя давления (далее - ППД), первичного преобразователя температуры (далее -ППТ), блока преобразователя-усилителя (далее - БПУ).

БПУ, используя сигналы с ПЭЛ, ППТ и ППД, вычисляет температуру, давление, расход измеряемой среды при рабочих и стандартных условиях, объем при стан дар гных условиях и передает вычисленные значения в БИЛ.

БИЛ обеспечивает питание одного или нескольких ПЛ по искробезопасной цепи, прием данных об измеренных параметрах с одного или нескольких ПП, формирует архивы параметров и событий и хранит их в энергонезависимой памяти, передает информаци ю по интерфейсам RS232/485 на АСУТП или ПЭВМ.

БИЛ состоит из корпуса БИЛ, блока индикации БИ с кнопками управления, барьера искрозащиты ВИЗ, специализированного многоканального регистратора информации РИ (далее - РИ), токового интерфейса ТИ, блока питания сетевого БПС, блока питания внешнего БИВ, адаптера внешнего питания АВП, устройства бесперебойного питания ИРВИС-УБП. Состав БИЛ зависит от модификации расходомеров-счетчиков.

ИУ и УЛЛ представляют собой отрезки трубопроводов прямой или специальной формы, предназначенные для нормализации потока с целью обеспечения корректности измерений, производимых расходомером-счетчиком.

Расходомеры-счетчики по конструктивному исполнению ПП имеют

модификации: полнопроходную (ИРВИС-РС4М-Ультра-Пп), погружную (ИРВИС-РС4М-Ультра-Пр) и вставную (ИРВИС-РС4М-Ультра-В).

Фотографии общего вида расходомеров-счетчиков представлены на рисунке 1

ПП ИРВИС-РС4М-Ультра-Пр             ПП ИРВИС-РС4М-Улыра-:

Рисунок 1 - Фотографии общего вида расходомеров-счетчиков

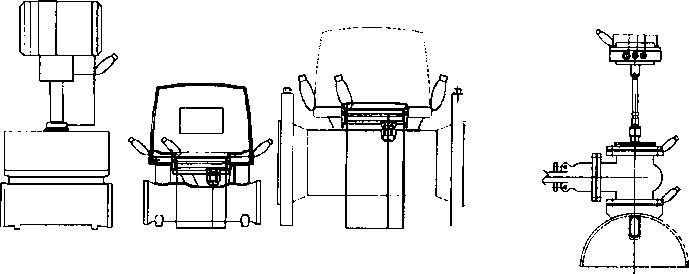

Схема пломбировки расходомеров-счетчиков представлена на рисунке 2.

В расходомерах-счетчиках пломбируются крышка БПУ, клеммная коробка, кабельные вводы, фланцы ШК (для модификаций ИРВИС-РС4М-Ультра-Пр и ИРЕ1ИС-РС4М-Ультра-В), крышка БИП, защитная планка БИЛ.

ИРВИС-РС4М-Ультра ПП            ИРВИС-РС4М-

Ультра-Пр

ИРВИС-РС4М-

Ультра-В

БИП

Рисунок 2 - Схема пломбировки расходомеров-счетчиков

БИП (со снятой крышкой)

Программное обеспечение

Программное обеспечение (далее - ПО) обеспечивает реализацию фушщий расходомеров-счетчиков.

Защита ПО расходомеров-счетчиков от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется п;ггем разделения, идентификации, защиты от несанкционированного доступа. Идентификация ПО

расходомеров-счетчиков осуществляется путем отображения на дисплее струкгуры идентификационных данных. Часть этой структуры, относящаяся к идентификации расходомеров-счетчиков, представляет собой хэш-сумму (контрольную сумму) Программный код от непреднамеренных и преднамеренных изменений и считыв защищен с помощью log-битов защиты, ведения доступного только для чтения жур: событий.

данные ПО

Таблица 1 -

установленных параметров (исходных данных) в ПО системы подтверждение изменений, проверка изменений на соответствие требованиям реализовав] алгоритмов, при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.

ПО расходомеров-счетчиков имеет высокий уровень защиты по Р 50.2.077-2014.

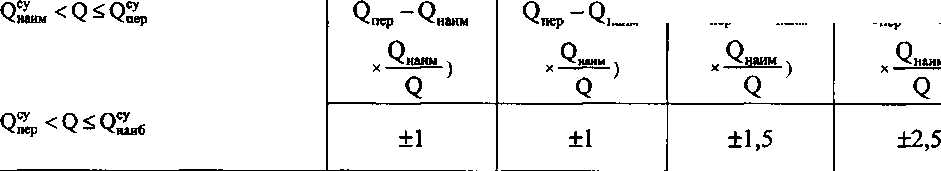

Таблица 2 - Метрологические характеристики

Модификация расходомера-счетчика

ИРВИС-

РС4М-Ультра-

от 0,39 до 12000

Пределы основной погрешности объемного расхода (объема) газа, приведенного к стандартным условиям, массы газа, с учетом погрешностей измерения объемного расхода, давления, температуры и вычисления коэффициента сжимаемости в диапазоне расходов (при поверке на поверочной установке), %: QS_P<Q^QShm

О^су <0<0^су х<наим V — Vnep

±(1+4х

±(1,8 + 5

±(1,5+5,5*

±(1 + 2,5 х

не нормируется не нормируется зе нормируется не нормируется

не нормируется не нормируется ае нормируется не нормируется

Пределы основной погрешности объемного расхода (объема) газа, приведенного к стандартным условиям, массы газа, с учетом погрешностей измерения объемного расхода, давления, температуры и вычисления коэффициента сжимаемости в диапазоне расходов (при имитационном методе поверки), %:

О⁰* <О<О^су Vnop V Хнаш

найм

±(1 + 4 х

Q»p-Q

X                  X

±(1+2,5* Q^-Q

X            ■ ■■■■                   X

х

Qnen Qhibm

±(1,5 + 5,5*

Qnep“Q

X                X

Qnet> ^наим

±(2,5 + 5 x

Qnep-Q

наносится на маркировочные таблички, прикрепляемые к ПП и БИП расходомеров-счетчиков методом лазерной гравировки (шелкографии и т.п.) и на титульные листы руководства по эксплуатации типографским способом.

первичная осуществляется по документу: «Инструкция. ГСИ. Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра. Методика поверки. ИРВС 9100.0000.00 МП6», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» в июне 2014 г.

Периодическая поверка осуществляется по документу: «Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра. Руководство по эксплуатации. ИРВС 9100.0000.00 РЭ6. Раздел 5», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» в ^састи «Методика периодической поверки» в июне 2014 г.

Знак поверки наносится на свидетельство о поверке.

Основные средства поверки:

• 1 Установка поверочная газодинамическая УПГ-10 (Госреестр № 24926-03), диапазон измерения объемного расхода от 0,025 до 12000 м7ч, пределы допускаемой относительной погрешности ±0,3 %.

  2 Частотомер электронно-счетный 43-63 ДЛИ2.721.007 ТУ, пределы измерений от ного

0,1 до 200 МГц, пределы допускаемой относительной погрешности по частоте опор] генератора ±5 * 10'⁷ Г ц.

• 3 Манометры образцовые МО ТУ 25-05-1664, класс точности 0,15, верхние пределы измерения давления: 1,0кгс/см², 6кгс/см², 10кгс/см², 16КГС/СМ², 25 кгс/см², 40КГС/СМ², 100кгс/см².

  0,01

• 4 Магазин сопротивлений Р4381 по ГОСТ 23737-79, диапазон сопротивлений от до 11111,11 Ом, класс точности 0,02/2* 10А

• 5 Мультиметр В7-53, диапазон измерений от 0 до 2 А, пределы допускаемой погрешности ±(0,15+10 ед.мл.р.).

• 6 Рулетка металлическая по ГОСТ 7502-69 с ценой деления 1 мм, класс точности 3.

• 7 Ультразвуковой толщиномер ТУЗ-2, пределы измерений от 0,6 до 300 мм, пределы допускаемой абсолютной погрешности ±(0,1+0,005Н), мм, где - Н толщина измеряемого объекта, мм.

• 8 Штангенциркуль ШЦЦ-Ш-500-0,01, диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,03 мм.

• 9 Измеритель влажности и температуры, диапазон измерения влажности от 0 до 99 %, пределы абсолютной погрешности ±2%; диапазон измерения температуры от минус 45 до 60°С, пределы абсолютной погрешности ±0,2°С.

• 10 ПЭВМ типа IBM PC с программным обеспечением «ИРВИС-ТП».

• 11 Барометр-анероид БАММ-1, диапазон измерения от 80 до 106 кПа, пределы допускаемой абсолютной погрешности +250 Па.

  [ОСТИ

• 12 Калибратор температуры КТ-1, пределы допускаемой абсолютной погреши воспроизведения температуры ±(0,05+0,0005 |t|), где t - уставка калибратора,°C.

  [ОСТИ

• 13 Измеритель-регулятор температуры МИТ8.03, предел абсолютной погреши измерения температуры ±(0.004+10’⁵-t), где t - измеряемая температура,°C.

• 14 Мегаомметр типа Ml 101М по ГОСТ 23706-93, класс точности 1,0.

Методика измерений газа изложена в ГОСТ 8.611-2012 «ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода».

Методика измерений газа расходомерами-счетчиками модификации ИРВИС-РС4М-Ультра-Пр изложена в ГОСТ 8.361-79 «ГСИ. Расход жидкости и газа. Методика выполнения измерений по скорости в одной точке сечения трубы».

Методика измерений газа расходомерами-счетчиками модификации ИРВИС-РС4М-Улыра-В изложена в «ГСИ. Объемный расход и объем газа. Методика измерений расходомерами-счетчиками ультразвуковыми ИРВИС-РС4-Ультра. ФР. 1.29.2011.11472».

• 1 ГОСТ 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.

• 2 ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

• 3 ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP).

• 4 ГОСТ 8.611-2012 Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода.

• 5 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

• 6 ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемых из недр земли нзфти и нефтяного газа.

• 7 ГОСТ Р 8.741-2011 ГСИ. Объем природного газа. Общие требования к методикам измерений.

• 8  Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра. Технические условия. ИРВС 9100.0000.00 ТУ6.

Общество с ограниченной ответственностью научно-производственное предприятие «ИРВИС» (ООО НПП «ИРВИС»)

ИНН 1659005490

420021, РТ, г. Казань, ул. Парижской коммуны, 25/39.

ТелУФакс: (843) 212-56-31,212-56-30. http://www.gorgaz.ru e-mail: l@gorgaz.ru

ООО «Метрологический центр СТП».

Республика Татарстан, 420107, г. Казань, ул. Петербургская 50, корп. 5,

Телефон: (843)214-20-98, факс: (843)227-40-10,

E-mail: office@,ooostD.ru. http://www.ooostp.ru

Аттестат аккредитации ГЦИ СИ ООО «Метрологический центр СТП» по проведению испытаний средств измерений в целях утверждения типа №30151 -Г от 01.12.2011г.
