МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И ME ГРОЛОГИИ (Госстандарт)

17 мая 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3.  Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения в сведения об утвержденных типа средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

• 5. Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Федерального агентства по техническому регулированию и метрологии С.С.Голубева.

Заместитель Руководителя

Подлинник электронного документа, подлиссиного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374

Кому выдан: Кулешов Алексей Владимирович

Действителен: с 15.09.2020 до 15.09.2021

\________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «17» мая 2021 г. № 754

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

причина внесения изменений

¹

Указывается только для средств измерений единичного производства

²

Указывается только в случае отмены методик поверки

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» мая 2021 г. № 754

Лист № 1 Регистрационный № 75894-19 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока серии TG

Трансформаторы тока серии TG (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты, автоматики, сигнализации и управления в установках переменного тока напряжением 110 кВ, 150 кВ и 220 кВ с частотой 50 или 60 Гц.

Принцип действия трансформаторов основан на явлении электромагнитной индукции. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки электродвижущую силу (далее по тексту - ЭДС). Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Трансформаторы выполнены в виде опорной конструкции и состоят из металлического основания с коробкой вторичных соединений, фарфоровой или полимерной покрышки и головной части, в которой расположена магнитная система, закрепленная на основании при помощи опоры. Высоковольтная изоляция внутри обеспечивается элегазом или смесью элегаза и азота. Первичная обмотка трансформаторов состоит из внутренних и внешних шин, расположенных в головной части. Изменение коэффициента трансформации возможно при помощи перемычек на первичной обмотке и (или) выполнением ответвлений на вторичных обмотках. Вторичные обмотки трансформаторов намотаны на ленточные тороидальные магнитопроводы и заключены в экран. Выводы вторичных обмоток присоединены к клеммному ряду с возможностью защиты клемм от несанкционированного доступа. Клеммный ряд расположен в коробке вторичных соединений, которая закрыта крышкой с табличкой технических данных.

Трансформаторы снабжены сигнализатором плотности газа (денсиметром), градуированным в единицах давления. Денсиметр имеет две сигнальные цепи с контактами, которые срабатывают при снижении плотности газа в случае утечки. В головной части трансформаторов расположено устройство сброса давления, которое срабатывает при скачкообразном повышении давления газа в случае внутренних дуговых перекрытий.

Клемма заземления расположена на основании трансформатора.

Структура обозначения трансформаторов:

Т G Х Х - Х/Х - Х / Х Х Х

I— Климатическое исполнение и категория размещения по ГОСТ 15150-69 (У1 или УХЛ1)

-----Номинальный вторичный ток, А

-------Номинальный первичный ток, А

------------Классы точности обмоток по ГОСТ 7746-2015 и ПНСТ 283-2018

------------------Конструктивный вариант исполнения (N; N1 или отсутствие) ____________________ 145 - для работы в сетях с номинальным напряжением 110 кВ

170 - для работы в сетях с номинальным напряжением 150 кВ

245 - для работы в сетях с номинальным напряжением до 220 кВ ----------------------- С газовой изоляцией

________________________ Обозначение трансформатора тока

Заводской номер наносится любым технологическим способом на табличку технических данных трансформаторов в виде цифрового или буквенно-цифрового кода.

Общий вид трансформаторов указан на рисунке 1, место пломбирования клеммной коробки от несанкционированного доступа представлено на рисунке 2.

Нанесение знака поверки на трансформаторы не предусмотрено.

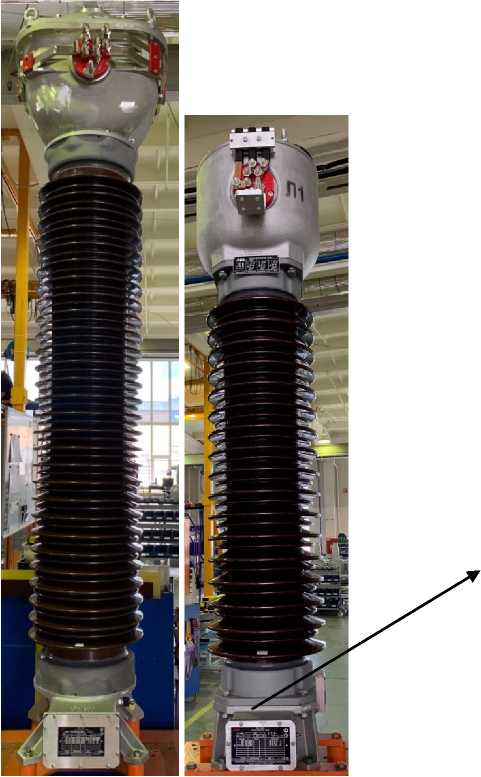

Рисунок 1 - Общий вид трансформаторов

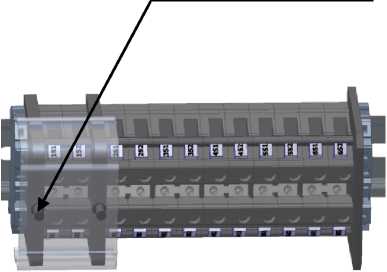

Рисунок 2 - Место пломбирования клеммной коробки от несанкционированного доступа

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики трансформаторов

Таблица 2 - Основные технические характеристики трансформаторов

наносится любым технологическим способом на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.

Таблица 3 - Комплектность трансформаторов

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации 1БП.768.001 РЭ; 1АВТ.768.099 РЭ; 1АВТ.768.019 РЭ

Нормативные документы, устанавливающие требования к трансформаторам тока серии TG

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»

ПНСТ 283-2018 «Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока»

Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
