МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

11 августа 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» августа 2021 г. № 1740

Лист № 1 Регистрационный № 59891-15 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики газа и пара моделей XGF868i, XGM868i, XGS868i

Назначение средства измерений

Расходомеры-счетчики газа и пара моделей XGF868i, XGM868i, XGS868i (далее -расходомеры-счетчики) предназначены для измерения скорости, объемного расхода (объема) природного, попутного и свободного нефтяного, факельного и других газов, массового расхода (массы) водяного пара, а также вычисления объемного расхода и объема попутного и свободного нефтяного , факельного газов , приведенных к стандартным условиям по ГОСТ 2939-63.

Описание средства измерений

Расходомеры-счетчики состоят из ультразвуковых преобразователей и электронновычислительного блока (далее - ЭВБ).

Принцип действия расходомеров-счетчиков основан на ультразвуковом времяимпульсном методе измерений. Ультразвуковые преобразователи, установленные выше и ниже по течению потока, посылают и принимают кодированные ультразвуковые сигналы, проходящие через поток газа или пара. ЭВБ по разности времен перемещения импульсов по направлению потока и против него, используя методы цифровой обработки в сочетании с современными способами кодирования и корреляционного детектирования сигнала, рассчитывает скорость потока. На основе измеренной скорости потока и диаметра измерительного трубопровода ЭВБ проводит расчет объемного расхода и объема газа или пара.

Для обеспечения максимальной точности могут использоваться двухканальные модели, которые могут быть установлены для двух лучевого измерения скорости, объемного расхода (объема) в одном месте трубопровода, а так же может применяться для измерения скорости, объемного расхода (объема) в двух различных трубопроводах или в двух различных точках одного трубопровода. Расходомеры-счетчики с врезными ультразвуковыми преобразователями могут комплектоваться измерительным участком. Для обеспечения доступа к ультразвуковым преобразователям расходомеры-счетчики могут комплектоваться запорной арматурой, позволяющей извлекать ультразвуковые преобразователи без остановки технологического процесса при рабочем давлении. Расходомеры-счетчики могут использоваться во взрывоопасных зонах.

Расходомеры-счетчики имеют аналоговые токовые входы для подключения преобразователей давления и температуры.

Расходомеры-счетчики модели XGF868i (далее - XGF868i) предназначены для измерения скорости, объемного расхода (объема) попутного и свободного нефтяного, факельного газов при рабочих условиях, а также при использовании преобразователей давления и температуры, вычисления объемного расхода (объема) попутного и свободного нефтяного, факельного газов, приведенных к стандартным условиям по ГОСТ 2939-63. XGF868i позволяет измерять массовый расход и массу факельного газа. Ультразвуковые преобразователи могут быть установлены в измерительный участок или непосредственно в технологическую линию, используя процедуру «горячей или холодной врезки».

Расходомеры-счетчики модели XGM868i (далее - XGM868i) общепромышленного назначения предназначены для измерения скорости, объемного расхода (объема)

природного, попутного и свободного нефтяного, факельного газов и иных газов с известными физическими свойствами при рабочих условиях, а также при использовании преобразователей давления и температуры вычисления объемного расхода (объема) природного, попутного и свободного нефтяного, факельного газов, приведенного к стандартным условиям по ГОСТ 2939-63. Расчет физических свойств газа в XGM868i осуществляется по методике ГСССД МР-113-03 или ГОСТ30319.0 - ГОСТ 30319.3. XGM868i позволяет измерять массовый расход и массу природного, попутного и свободного нефтяного, факельного газов. Ультразвуковые преобразователи могут быть установлены в измерительный участок или непосредственно в технологическую линию, используя процедуру «горячей или холодной врезки».

Расходомеры-счетчики моделей XGS868i (далее - XGS868i) предназначены для измерения скорости, объемного расхода (объема) насыщенного и перегретого пара, а также при использовании преобразователей давления и температуры расчета массового расхода (массы) насыщенного и перегретого пара.

XGF868i, XGM868i, XGS868i изготавливаются во взрывобезопасном исполнении. ЭВБ расходомеров-счетчиков обеспечивают выполнение следующих функций: - цифровая обработка сигналов, поступающих с ультразвуковых преобразователей; - измерение и преобразование входных аналоговых сигналов постоянного тока от преобразователей давления и температуры;

- обработка, отображение и хранение измерительной информации и настроечных параметров расходомеров-счетчиков;

- передача измерительной информации по аналоговым и различным цифровым интерфейсам;

- защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.

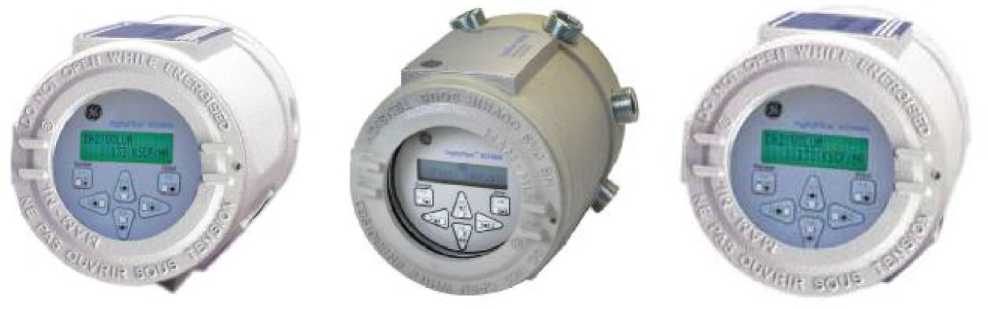

Рисунок 1 - Общий вид

В комплект поставки расходомеров-счетчиков может входить программный пакет PanaView, для установки на операторские и инженерные станции с установленной операционной системой Windows. Программный пакет PanaView позволяет производить следующие операции:

• - загружать в расходомеры-счетчики и сохранять из расходомеров- счетчиков конфигурационные данные;

• - формировать протоколы и графики, основываясь на измерительной информации, хранящейся в расходомерах-счетчиках;

• - отображать и строить графики по текущим значениям измеряемых параметров.

Программный пакет PanaView реализует протоколы связи IDM и PanaLink и поддерживает коммуникационные интерфейсы связи RS232,  RS485, Ethernet и

инфракрасный интерфейс связи.

Знак поверки наносится на свидетельство о поверке расходомеров-счетчиков.

Расходомеры-счетчики имеют встроенное программное обеспечение (далее - ПО). Защита ПО расходомеров-счетчиков от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля администратора), ведения доступного только для чтения журнала событий и ошибок. Возможность внесения преднамеренных и непреднамеренных изменений в ПО расходомеров-счетчиков исключается наличием в расходомерах-счетчиках функции определения целостности ПО при включении и ограничением свободного доступа к цифровым интерфейсам связи.

Идентификация ПО расходомеров-счетчиков осуществляется путем отображения на дисплее расходомера-счетчика или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащей номер версии ПО расходомера-счетчика. Идентификационные данные ПО расходомеров-счетчиков приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО расходомеров-счетчиков

ПО расходомеров-счетчиков имеет уровень защиты высокий по Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики расходомеров-счетчиков приведены в таблицах 2,3.

Таблица 2 - Метрологические и технические характеристики XGF868i и XGM868i

Таблица 3 - Метрологические и технические характеристики XGS868i

наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус ЭВБ расходомеров-счетчиков в виде голографической наклейки.

Комплектность средства измерений

Комплексность поставки расходомеров-счетчиков приведена в таблице 4.

Таблица 4 - Комплектность

Метод измерения описан в документах:

- XGF868i. Руководство по эксплуатации

- XGM868i. Руководство по эксплуатации

- XGS868i. Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к расходомерам-счетчикам газа и пара моделей XGF868i, XGM868i, XGS868i

1 ГОСТ 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

2 ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP)

Фирма «Baker Hughes EMEA Unlimited Company», Ирландия

Адрес: Sensing House, Shannon Free Zone East, Shannon, Co. Clare, V14 V992, Ireland Телефон: +353 61 470 200

Web-сайт: www.bakerhughesds.com

Испытательный центр

ГЦИ СИ ООО «Метрологический центр СТП».

Республика Татарстан, 420107, г. Казань, ул. Петербургская 50, корп. 5, Телефон: (843)214-20-98, факс: (843)227-40-10,

Е-mail: office@ooostp.ru, Web-сайт: www.ooostp.ru

Аттестат аккредитации ГЦИ СИ ООО «Метрологический центр СТП» по проведению испытаний средств измерений в целях утверждения типа № 30151-11 от 01.10.2011 г.

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «11» августа 2021 г. № 1740

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
