МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

30 октября 2023 г.                                                            №        2270

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях  (правообладателях)

утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя _

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ « 30 »   октября__2023 Г. № 2270

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» октября 2023 г. № 2270

Лист № 1 Регистрационный № 19381-09                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрофотометры атомно-абсорбционные модели АА-6200,  АА-6800,

AA-6300, АА-7000

Спектрофотометры атомно-абсорбционные модели АА-6200, АА-6800, AA-6300, АА-7000 (далее - анализаторы) являются анализаторами состава, предназначенными для элементного анализа веществ и материалов.

Действие анализаторов основано на методе атомно-абсорбционной спектрофотометрии. Метод заключается в распылении испытуемой пробы и атомизации в высокотемпературном пламени (печи) с последующим измерением уровня оптического поглощения спектральных линий, характерных для атомов определяемых элементов.

Конструктивно анализаторы выполнены в виде настольного прибора с отдельно устанавливаемым компьютером.

Программное обеспечение, работающее в среде Windows позволяет автоматически устанавливать режимные параметры (такие, как длина волны, ширина щели, энергия лампы), управлять работой прибора, обрабатывать выходную информацию.

Модель АА-6200 имеет двухлучевую оптическую систему, обеспечивающую высокую временную стабильность, дейтериевую технологию коррекции фона, а также двухламповую турель с устройством предварительного разогрева лампы. Элементно-специфицированный процесс поиска осуществляется автоматически по максимуму энергии. Система может быть дополнена автосамплером АSC-6100 и электротермическим атомизатором GFA-EX7i.

В анализаторах моделей AA-6300, АА-6800, АА-7000 реализованы две системы коррекции фона: коррекция с помощью дейтериевой лампы (D2 метод) и коррекция по самообращен-ной линии (SR метод), что дает возможность выбрать оптимальную процедуру обработки анализа пробы.

Анализаторы AA-6300, АА-6800, АА-7000 комплектуют двумя типами атомизаторов. Может быть выбрана одна из трех возможных конфигураций: AA-6800F, АА-6300F, АА-7000F - для пламенной атомизации, AA-6800G, АА-6300G, АА-7000G с дополнительными приставками GFA-EX7, GFA-EX7i и GFA-7000 - для электротермической атомизации. Анализаторы AA-6300, АА-6800, АА-7000 включают оба блока атомизации, которые автоматически замещаются при проведении анализа проб. Доступны различные варианты работы анализаторов: от ручного дозирования образцов до автоматического последовательного измерения до 60 образцов с использованием автосамплера (ASC-6100, ASC-7000). Для дозирования в режиме электротермической атомизации автосамплеры комплектуются наборами для микро-дозирования (ASK-6100, ASK-6300, ASK-7000).

Анализаторы комплектуют периферийными устройствами: блок автосамплера (ASC-6100, ASC-7000), гидридная приставка (HVG-1) и устройство для работы с холодным паром (MVU-1A).

Рисунок 2 - Внешний вид спектрофотометров атомно-абсорбционных модели АА-6800.

GFA-EX71:

Рисунок 1 - Внешний вид спектрофотометров атомно-абсорбционных модели АА-6200.

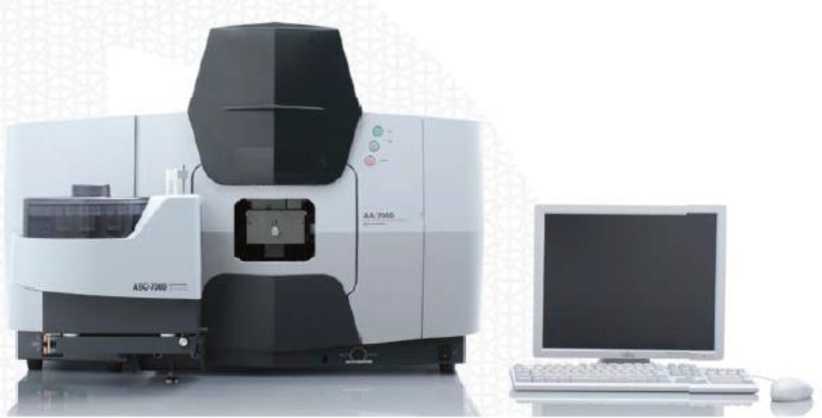

Рисунок 4 - Внешний вид спектрофотометров атомно-абсорбционных модели АА-7000.

Программное обеспечение WizAArd, работающее в MS-Windows, позволяет устанавливать условия измерений, режимные параметры, градуировочную характеристику с последующим их контролем, обрабатывать и регистрировать результаты.измерений. Кроме того, специальная функция программного обеспечения позволяет контролировать качество выполнения аналитической процедуры в соответствии с требованиями нормативного документа на методику выполнения измерений. Эта функция позволяет реализовывать такие системы управления качеством, как IQ/OQ или подобные.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню в соответствии с МИ 3286-2010:

- "А" - не требует специальных средств защиты метрологически значимой части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики спектрофотометров атомно-абсорбционных модели АА-6200, АА-6800, AA-6300, АА-7000 приведены в таблице 2.

Таблица 2

Условия эксплуатации:

наносят на лицевую панель прибора методом штемпелевания и на титульный лист руководства по эксплуатации типографским способом.

Спектрофотометр атомно-абсорбционные (модели АА-6200, АА-6800, AA-6300, АА-7000).

Автосамплер ASC-6100 (ASK-6100, ASK-6300), ASC-7000 (ASK-7000) (по заказу).

Гидридная приставка 1IVG 1(по заказу).

Устройство для холодного пара MVU-1A (по заказу).

Комплект технической документации. Инструкция по поверке.

Методика количественного химического анализа. Определение As, Pb, Cd, Sn, Cr, Cu, Fe, Mn и Ni в пробах пищевых продуктов и пищевого сырья атомно-абсорбционным методом с электротермической атомизацией № М-02-1009-08 (Свидетельство №242/43-09).

Методика количественного химического анализа. Определение As, Cd, Co, Cr, Cu, Hg, Mn, Ni, Pb, Sb, Sn, Zn (кислоторастворимые формы) в почвах и донных отложениях атомно-абсорбционным методом № М-02-902-125-2005 (Свидетельство №242/120-2005).

Методика количественного химического анализа. Определение металлов в воздухе рабочей зоны и выбросах в атмосферу промышленных предприятий атомно-абсорбционным методом № М-03-505-120-04 (Свидетельство № 242/29-2004).

Удобрения минеральные. Методика выполнения измерений массовой доли As, B, Ca, Cd, Co, Cr, Cu, Fe, 1g, К, Mn, Mg, Mo, Ni, Na, Pb, Sr, Zn атомно-абсорбционным методом № М-02-2802-08 (Свидетельство №242/30-08).

Нормативные и технические документы, устанавливающие требования к спектрофотометрам атомно-абсорбционным модели АА-6200, АА-6800, AA-6300, АА-7000

техническая документация фирмы-изготовителя "Shimadzu Corporation", Япония.

Фирма "Shimadzu Corporation", Япония

Адрес: 1, Nishinokyo-Kuwabaracho, Nakagyo-ku, Kyoto, 604-8511, Japan

Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77/437-56-66

E- mail: office@vniims.ru, www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» октября 2023 г. № 2270

Лист № 1 Регистрационный № 48951-12                                           Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Анализаторы общего углерода ТОС - L, модели TOC - LCSH, TOC - LCPH, TOC - LCSN, TOC - LCPN

Анализаторы общего углерода TOC - L, модели TOC - LCSH, TOC - LCPH, TOC - LCSN, TOC - LCPN, предназначены для измерений массовой концентрации общего углерода в водных растворах органических и неорганических веществ.

Принцип определения углерода - термокаталитическое окисление углерода в составе пробы до диоксида углерода с последующим детектированием с помощью ИК датчика.

Базовый вариант анализатора предназначен для определения суммарного содержания углерода («общего углерода»), углерода в составе неорганических соединений («неорганического углерода») и углерода в составе органических соединений («органического углерода») в пробах воды. Дополнительно могут быть поставлены приставки для анализа твердых и газообразных проб, и для определения суммарного содержания азота («общего азота»).

Содержание неорганического углерода определяют, подкисляя пробу до значения рН менее 3 и отдувая выделившийся диоксид углерода, содержание которого затем определяется в измерительной ячейке методом ИК. Содержание общего углерода определяют пропуская пробу через каталитическую колонку, где органические соединения окисляются до диоксида углерода, с последующим измерением методом ИК.

Модель TOC - LCPN имеет базовые характеристики, работает под управлением внешнего ПО, установленного на персональный компьютер.

Модель TOC - LCSN имеет базовые характеристики, управляется встроенным ПО с помощью дисплея и клавиатуры.

Модель TOC - Lcpн имеет повышенную чувствительность, работает под управлением внешнего ПО, установленного на персональный компьютер;

Модель TOC - Lcse, имеет повышенную чувствительность управляется встроенным ПО с помощью дисплея и клавиатуры.

Обработка сигналов датчиков, а также настройка, обработка и хранение результатов измерений производится с помощью специализированного программного обеспечения: встроенного для моделей TOC - Lcsn и TOC - Lcse;

и внешнего, устанавливаемого на ПК, для моделей TOC - Lcpn и TOC - Lcpe.

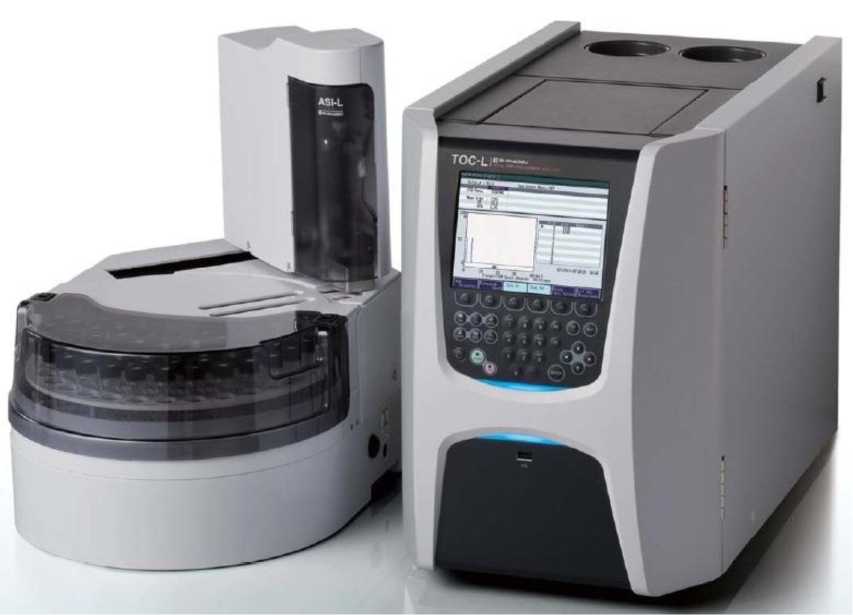

Рисунок 1- Общий вид анализатора общего углерода TOC - L.

Программное обеспечение

Идентификационные данные программного обеспечения

Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Анализаторы моделей TOC - Lcsn и TOC - Lcsh имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню защиты «А» по МИ 3286-2010 (не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных измерений), реализованную путем ограничения физического доступа к ПО.

Анализаторы моделей TOC - Lcpn и TOC - Lcph имеют защиту внешнего программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную средствами обнаружения и фиксации событий (контрольный журнал) и средствами управления доступом (пароль). Уровень защиты «С» по МИ 3286-2010 (метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).

Метрологические и технические характеристики

Условия эксплуатации:

Наносится непосредственно на лицевую панель прибора в виде наклейки, и на титульный лист руководства по эксплуатации типографским способом.

Лист № 4 Всего листов 6 Комплектность средства измерений

Сведения о методиках (методах) измерений Методика измерений приведена в документе «Анализаторы общего углерода TOC-L, модели TOC - LCSH, TOC - LCPH, TOC - LCSN, TOC - LCPN. Руководство по эксплуатации».

ГОСТ 22729-84 «Анализаторы состава и свойств жидкостей ГСП. Общие технические условия»;

Техническая документация фирмы "Shimadzu Corporation" (Япония).

Изготовители

Фирма «Shimadzu Corporation", Япония

Адрес: 1, Nishinokyo-Kuwabaracho, Nakagyo-ku, Kyoto 604-8511, Japan

Telephone +81-75-823-1111, Homepage www.shimadzu.com

Фирма "SHIMADZU USA MANUFACTURING, INC ", США

Адрес: 1900 SE 4th Ave., Canby, Oregon 97013 U.S.A

Фирма "SHIMADZU (SUZHOU) INSTRUMENTS MANUFACTURING, CO., LTD.", КНР Юридический адрес: 183 Taishan Road, New District, Suzhou, Jiangsu 215011 P.R. China

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ГЦИ СИ ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-08.
