№1273 от 25.06.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 32560
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 31538/1 "Счетчики электрической энергии СЭА11"
Приказы по основной деятельности по агентству Вн. Приказ № 1273 от 25.06.2018
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии СЭА11 Назначение средства измеренийСчетчики электрической энергии СЭА11 предназначены для измерения активной электрической энергии в однофазных двухпроводных цепях переменного тока по одному или двум тарифам (в зависимости от типоисполнения).
Счетчики могут быть использованы в качестве датчика приращения энергии, а также в составе АИИС КУЭ (при подключении телеметрического выхода).
Описание средства измеренийПринцип действия счетчиков основан на преобразовании результата перемножения тока и напряжения в последовательность прямоугольных импульсов, частота следования которых пропорциональна мгновенной мощности и суммирование которых дает количество потребляемой энергии. Преобразование производится специализированной интегральной схемой, формирующей на выходе сигналы управления отсчетным устройством, и импульсный сигнал для телеметрического выхода.
Счетчики являются статическими (электронными).
Счетчики имеют электромеханический счетный механизм или электронный дисплей (в зависимости от типоисполнения), отображающий суммарное количество электроэнергии, учтенной счетчиком раздельно по каждому тарифу, световой индикатор функционирования, а также импульсный телеметрический выход (импульсное выходное устройство) с гальванической развязкой от сети.
Счетчики имеют датчик тока в виде шунта или трансформатора тока (в зависимости от конкретного типоисполнения).
Двухэлементные счетчики имеют два датчика тока в цепи фазного (шунт или трансформатор тока) и "нулевого" (трансформатор тока) провода для предотвращения хищения электроэнергии при изменении типовой схемы включения.
Конструктивно счетчики выполнены в виде блока счетчика, который включает в себя измерительную плату, суммирующее устройство и колодку зажимов с закрепленным на ней датчиком тока, которые размещены в пластмассовом корпусе с прозрачным окном.
Колодка зажимов дополнительно закрывается пластмассовой крышкой.
Конструкция корпуса обеспечивает пыле- и влагозащиту счетчика, соответствующую степени защиты IP51.
Корпус и крышка колодки зажимов предусматривают установку пломб ОТК, госповерителя и энергонадзора, препятствующих несанкционированному доступу к зажимам колодки счетчика и элементам схемы. Опломбирование производится пропусканием проволоки через имеющиеся отверстия в крышках и винтах, с последующим навешиванием и обжатием пломб.
Типоисполнения счетчиков СЭА11 приведены в таблице 1.

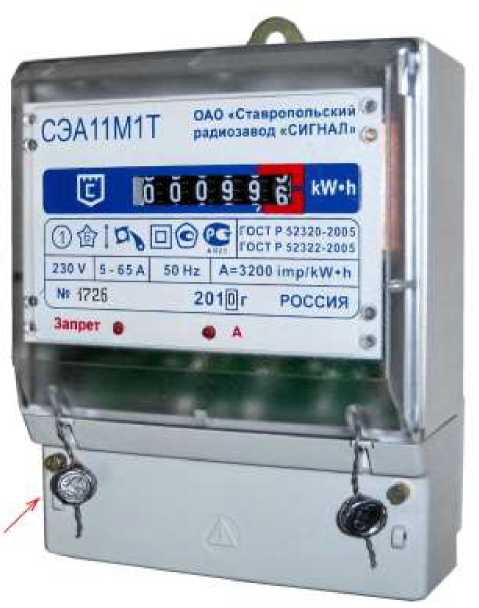

Общий вид счетчиков показан на рисунках 1 - 8. Места навешивания пломб с оттиском клейма госповерителя показаны красной стрелкой.
Таблица 1 - Типоисполнения
|
Условное обозначение |
Исполнение |
Цупр. тарифом, В |
Класс точнос ти |
|
1 |
2 |
3 |
4 |
|
СЭА11-1 |
однотарифный |
- |
2 |
|
СЭА11-1 1 |
однотарифный |
- |
1 |
|
СЭА11-1 10-100А |
однотарифный |
- |
2 |
|
СЭА11-1 10-100А 1 |
однотарифный |
- |
1 |
|
СЭА11-2 |
двухтарифный |
~230 |
2 |
|
СЭА11-2 1 |
двухтарифный |
~230 |
1 |
|
СЭА11М |
однотарифный малогабаритный |
2 | |
|
СЭА11М 1 |
однотарифный малогабаритный |
1 | |
|
СЭА11М1 |
однотарифный малогабаритный (вариант 1) |
2 | |
|
СЭА11М1 1 |
однотарифный малогабаритный (вариант 1) |
1 | |
|
СЭА11М Ш |
однотарифный малогабаритный шунтовой |
2 | |
|
СЭА11М Ш 1 |
однотарифный малогабаритный шунтовой |
1 | |
|
СЭА11М1 Ш |
однотарифный малогабаритный (вариант 1) шунтовой |
- |
2 |
|
СЭА11М1 Ш 1 |
однотарифный малогабаритный (вариант 1) шунтовой |
- |
1 |
|
СЭА11И |
однотарифный в корпусе индукционного счетчика |
- |
2 |
|
СЭА11И 1 |
однотарифный в корпусе индукционного счетчика |
- |
1 |
|
СЭА11И Ш |
однотарифный в корпусе индукционного счетчика шунтовой |
- |
2 |
|
СЭА11И Ш 1 |
однотарифный в корпусе индукционного счетчика шунтовой |
- |
1 |
|
СЭА11М1Т |
однотарифный малогабаритный (вариант 1) двухэлементный с дополнительной защитой от хищения электрической энергии |
- |
2 |
|
СЭА11М1Т 1 |
однотарифный малогабаритный (вариант 1) двухэлементный с дополнительной защитой от хищения электрической энергии |
- |
1 |
|
СЭА11М1Т Ш |
однотарифный малогабаритный (вариант 1) двухэлементный с дополнительной защитой от хищения электрической энергии шунтовой |
- |
2 |
|
СЭА11М1Т Ш 1 |
однотарифный малогабаритный (вариант 1) двухэлементный с дополнительной защитой от хищения электрической энергии шунтовой |
- |
1 |
|
СЭА11М1И |
однотарифный малогабаритный (вариант 1) с электронным дисплеем |
- |
2 |
|
СЭА11М1И 1 |
однотарифный малогабаритный (вариант 1) с электронным дисплеем |
- |
1 |
|
СЭА11М1И-2 |
двухтарифный малогабаритный (вариант 1) с электронным дисплеем |
~230 |
2 |
Окончание таблицы 1
|
1 |
2 |
3 |
4 |
|
СЭА11М1И-2 1 |
двухтарифный малогабаритный (вариант 1) с электронным дисплеем |
~230 |
1 |
|
СЭА11М1И-2 12В |
двухтарифный малогабаритный (вариант 1) с электронным дисплеем |
+12 |
2 |
|
СЭА11М1И-2 12В 1 |
двухтарифный малогабаритный (вариант 1) с электронным дисплеем |
+12 |
1 |
|
СЭА11М1И Ш |
однотарифный малогабаритный (вариант 1) с электронным дисплеем шунтовой |
- |
2 |
|
СЭА11М1И Ш 1 |
однотарифный малогабаритный (вариант 1) с электронным дисплеем шунтовой |
- |
1 |
|
СЭА11М1И-2 Ш 12В |
двухтарифный малогабаритный (вариант 1) с электронным дисплеем шунтовой |
+12 |
2 |
|
СЭА11М1И-2 Ш 12В 1 |
двухтарифный малогабаритный (вариант 1) с электронным дисплеем шунтовой |
+12 |
1 |
|
СЭА11К Ш |
однотарифный в специальном корпусе шунтовой |
- |
2 |
|
СЭА11К Ш 1 |
однотарифный в специальном корпусе шунтовой |
- |
1 |
|
СЭА11М2 Ш 5-60А 1 |
однотарифный малогабаритный (вариант 2) шунтовой |
- |
1 |
|
СЭА11М2Т Ш 5-60А 1 |
однотарифный малогабаритный (вариант 2) двухэлементный с дополнительной защитой от хищения электрической энергии шунтовой |
- |
1 |
|
СЭА11Д Ш |
однотарифный для установки на DIN-рейку шунтовой |
- |
2 |
|
СЭА11Д Ш 1 |
однотарифный для установки на DIN-рейку шунтовой |
- |
1 |
|
СЭА11ДМ Ш 1 |
однотарифный малогабаритный для установки на DIN-рейку шунтовой |
- |
1 |

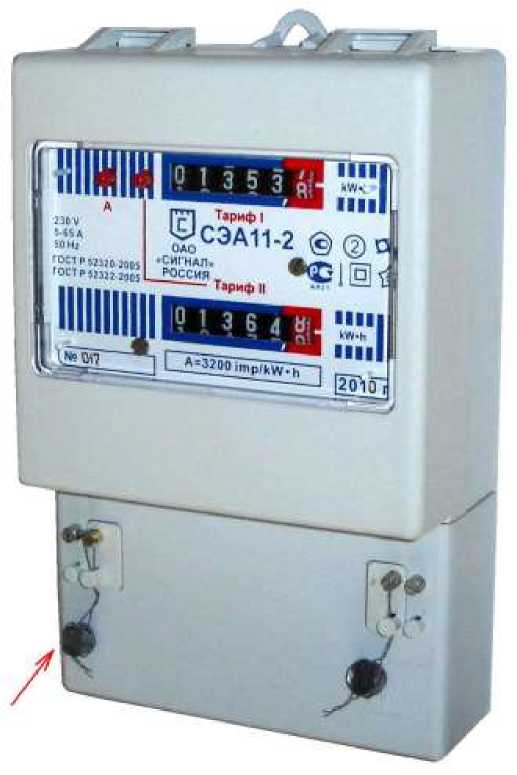

Рисунок 1 - СЭА11
аоу 5-65 А 50 Hz1-1
СЗА11ДМШ ОАО СИГНАЛ 0
ГОСТ Р 52 3 2 S -2015. Гос Т Р 52322 -2 DO 5
И®
*«1Й» 2013 f. j ---- V
jejuni
•A=imirhpfkw.h Россия

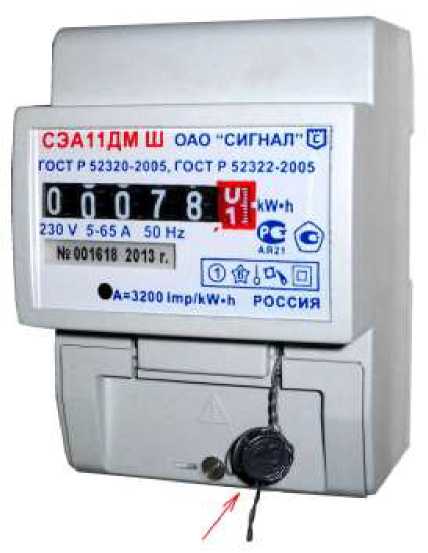

Рисунок 2 - СЭА11ДМ

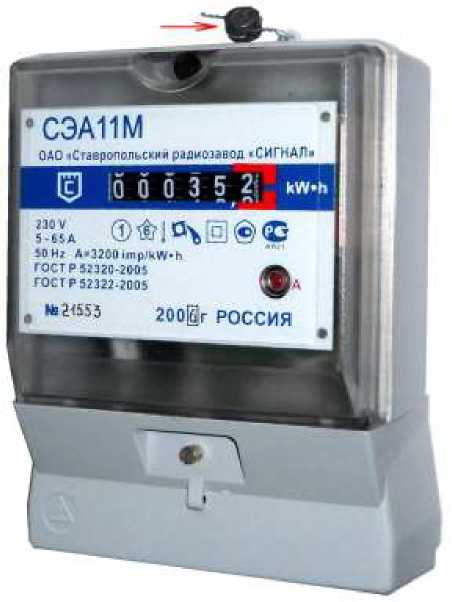

Рисунок 3 - СЭА11М
• А
201|п]г РОССИЯ .
■
А
I Запрет ф
730 V ; П. д | 50 Hz. | А=Э20Й i m pl к W■ h «Т 1?й6
|_________________________
СА0*Ста»рппопЫ1Кий *
СЭА11 М1 I ррдиозаиОД кСИГНДЛи -

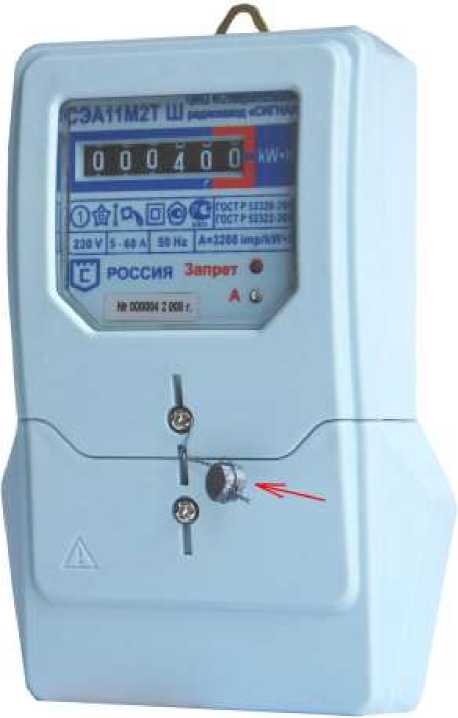

Рисунок 5 - СЭА11М2

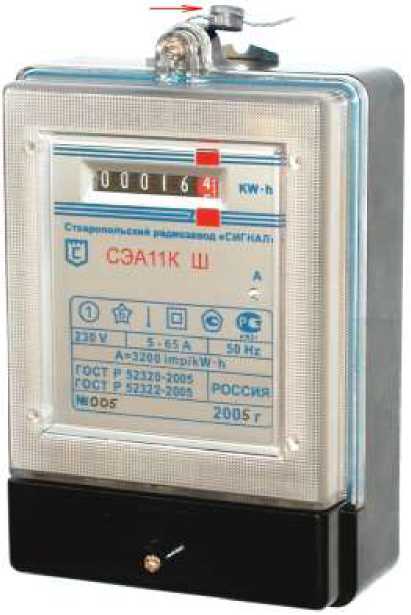

Рисунок 6 - СЭА11К

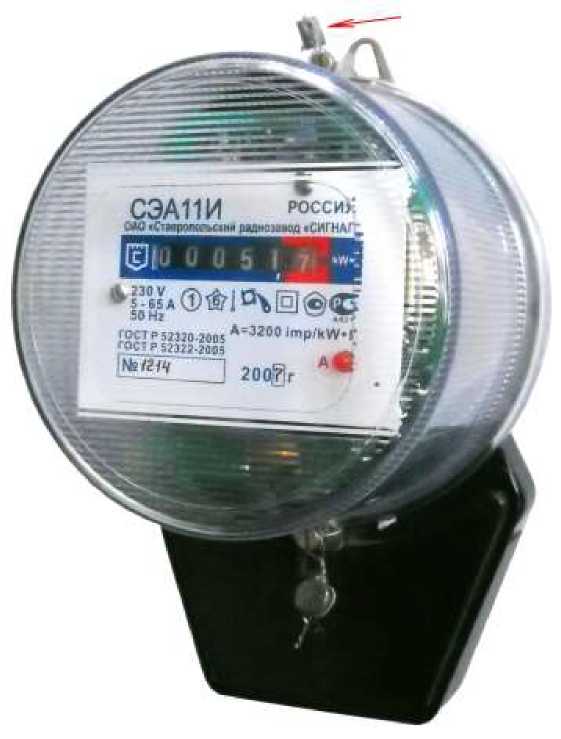

Рисунок 7 - СЭА11И
№ ПОЧР 20G||!r РОССИЯ
СЭА11Д LU Ставропольский радиозавод * СИГНАЛ?
ГОСТ Р 52320-2005, ГОСТ Р 52322-2005 ГН
_Счстчыи зй&нTpHiMWEfcot^J**^— энергии д W <Е
А = 32О€ imp-WJi
230tf 5 F.5A 50Щ

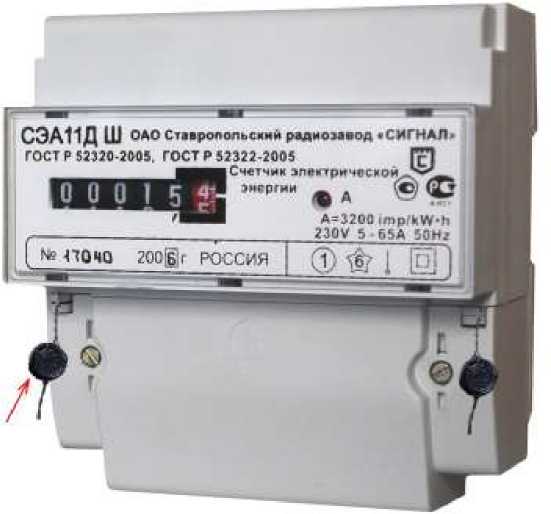

Рисунок 8 - СЭА11Д
Метрологические и технические характеристикиТаблица 2 - Метрологические и технические характеристики
|
Наименование параметра |
Значение |
|
Номинальное напряжение, В |
230 |
|
Базовый ток (1б), А |
5; 10 |
|
Максимальный ток, А |
60; 65; 100 |
|
Класс точности |
1; 2 по ГОСТ 31819.21-2012 |
|
Номинальная частота, Гц |
50 |
|
Номинальное напряжение переключения тарифов (для двухтарифных счетчиков), В |
см. таблицу 1 |
|
Порог чувствительности (в % от I6): | |
|
- для счетчиков класса точности 2 |
0,5 |
|
- для счетчиков класса точности 1 |
0,4 |
|
Передаточное число импульсного выходного устройства, имп/кВт-ч: |
4000; 3200 |
|
3200 |
|
Полная мощность, потребляемая цепью напряжения, не более, В •А |
10 |
|
Полная мощность, потребляемая цепью тока, не более, В •А |
0,1 |
|
Активная мощность, потребляемая цепью напряжения, не более, Вт |
2 |
|
Полная мощность, потребляемая цепью переключения тарифов (для двухтарифных счетчиков с управляющим напряжением переменного тока) при напряжении 264 В, не более, В^А |
4 |
|
Активная мощность, потребляемая цепью переключения тарифов (для двухтарифных счетчиков с управляющим напряжением постоянного тока) при напряжении 15 В, не более, Вт |
0,15 |
|
Предельный рабочий диапазон температур, °С, для счетчиков: | |
|
- с электромеханическим суммирующим устройством |
от минус 40 до +60 |
|
- с электронным дисплеем |
от минус 20 до +60 |
|
Количество десятичных знаков суммирующего устройства |
6 |
|
Цена младшего разряда суммирующего устройства, кВт^ч |
0,1 |
|
Цена старшего разряда суммирующего устройства, кВт^ч |
10000 |
|
Длительность хранения информации в энергонезависимой памяти (для счетчиков с электронным дисплеем) при отключении питания, |
16 |
|
не менее, лет | |
|
Масса, не более, кг |
1 |
|
Габаритные размеры (длина; ширина; высота), мм: | |
|
- СЭА11 |
216; 134; 68 |
|
- СЭА11М |
160; 118; 68 |
|
- СЭА11И |
215; 134; 114 |
|
- СЭА11М1, СЭА11М1Т |
167; 118; 65,5 |
|
- СЭА11К |
168; 110; 65 |
|
- СЭА11М2, СЭА11М2Т |
193; 123; 59 |
|
- СЭА11Д |
130; 124; 66 |
|
- СЭА11ДМ |
100; 70,5; 69 |
|
Средняя наработка до отказа, ч |
160000 |
|
Средний срок службы до первого капитального ремонта, лет |
30 |
наносится на лицевой панели счетчика методом сеткографии, на титульном листе паспорта -типографским способом.
Комплектность средства измеренийВ комплект поставки входят:
- счетчик электрической энергии СЭА11 (одно из типоисполнений);
- паспорт (в зависимости от типоисполнения счетчика):
ИЖСК.411152.004ПС; ИЖСК.411152.004-02ПС; ИЖСК.411152.004-04ПС; ИЖСК.411152.004-07ПС; ИЖСК.411152.004-36ПС; ИЖСК.411152.004-39ПС; ИЖСК.411152.004-41ПС.
По требованию организаций, проводящих поверку и ремонт счетчиков, дополнительно поставляются:
- методика поверки ИЖСК.411152.004Д1;
- руководство по среднему ремонту (в зависимости от типоисполнения счетчика): ИЖСК.411152.004РС; ИЖСК.411152.004-02РС; ИЖСК.411152.004-04РС; ИЖСК.411152.004-05РС; ИЖСК.411152.004-07РС; ИЖСК.411152.004-16РС; ИЖСК.411152.004-18РС; ИЖСК.411152.004-20РС; ИЖСК.411152.004-21РС; ИЖСК.411152.004-32РС; ИЖСК.411152.004-34РС; ИЖСК.411152.004-36РС; ИЖСК.411152.004-38РС; ИЖСК.411152.004-39РС; ИЖСК.411152.004-41РС;
- каталог деталей и сборочных единиц (в зависимости от типоисполнения):
ИЖСК.411152.004КДС; ИЖСК.411152.004-02КДС; ИЖСК.411152.004-04КДС;
ИЖСК.411152.004-05КДС; ИЖСК.411152.004-07КДС; ИЖСК.411152.004-16КДС;
ИЖСК.411152.004-18КДС; ИЖСК.411152.004-20КДС; ИЖСК.411152.004-21КДС;
ИЖСК.411152.004-32КДС; ИЖСК.411152.004-34КДС; ИЖСК.411152.004-36КДС;
ИЖСК.411152.004-38КДС; ИЖСК.411152.004-39КДС; ИЖСК.411152.004-41КДС;
- нормы расхода материалов на средний ремонт (в зависимости от типоисполнения): ИЖСК.411152.004МС; ИЖСК.411152.004-02МС.
Поверка осуществляется по документу ИЖСК.411152.004Д1, утвержденноу ВНИИМС 30.04.2002 г.
Таблица 3 - Перечень основных средств поверки
|
Тип оборудования |
Основные метрологические характеристики |
|
Установка для поверки счетчиков электрической энергии ЦУ6800 |
напряжение 230/400 В; ток (0,02 - 100) А; cos ф : 0,5(инд.) - 1,0 - 0,8(емк.); КТ 0,25 |
|
Установка для поверки счетчиков электрической энергии ЦУ6800 или СУ001 с блоком гальванической развязки (для шунтовых счетчиков) |
напряжение 230/400 В; ток (0,02 - 100) А; cos ф : 0,5(инд.) - 1,0 - 0,8(емк.); КТ 0,25; гальваническая развязка цепей тока и напряжения |
|
Универсальная пробойная установка УПУ-10 |
напряжение 10 кВ, ПГ ±4 % |
|
Секундомер СОС пр-2б |
емкость шкалы не менее 30 мин, КТ 2 |
|
Мегаомметр М1101М |
напряжение 500 В, КТ 1,0 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измеренийМетод измерений - прямой и приведен в паспорте на конкретное типоисполнение счетчика.
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии СЭА11ГОСТ 31818.11-2012 (IEC 62052-11:2003) "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии".
ГОСТ 31819.21-2012 (IEC 62053-21:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2".
ИЖСК.411152.004ТУ "Счетчики электрической энергии СЭА11. Технические условия".
ГОСТ 8.584-2004 "Счетчики статические активной электрической энергии переменного тока. Методика поверки".
ИзготовительПубличное акционерное общество Ставропольский радиозавод «Сигнал» (ПАО «Сигнал») ИНН 2635000092
Адрес: 355037, г. Ставрополь, 2-й Юго-Западный проезд, 9а
Тел.: (8652) 77-98-35
Факс: (8652) 77-93-78
Е-mail: signal@stav.ru
Испытательный центрФБУ «Ставропольский ЦСМ»
Адрес: 355035 г. Ставрополь, ул. Доваторцев, 7а
Тел./факс: (8652) 35-76-19
Е-mail: ispcentrcsm@gmail.com
Аттестат аккредитации ФБУ «Ставропольский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311537 от 19.02.2016 г.
