№950 от 13.04.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 316317
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию
и метрологии от 28 февраля 2022 г. № 497 "Об утверждении типов средств измерений"
Приказы по основной деятельности по агентству Вн. Приказ № 950 от 13.04.2022
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» апреля 2022 г. № 950
Лист № 1 Регистрационный № 84755-22 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар горизонтальный стальной цилиндрический РГС-20
Назначение средства измеренийРезервуар горизонтальный стальной цилиндрический РГС-20 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание средства измеренийРезервуар представляет собой стальной сосуд цилиндрической формы с усеченноконическими днищами подземного расположения. Резервуар имеет замерный люк для эксплуатации и приемо-раздаточные патрубки для заполнения и опорожнения.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему, приведенному в градуировочной таблице резервуара.
Заводской номер наносится типографским способом в паспорт резервуара и на информационную табличку, обеспечивая идентификацию резервуара.
Резервуар РГС-20 с заводским номером 315 расположен по адресу: АО «Транснефть -Дружба», филиал Пензенское районное управление, 359 км лупинга «Клин - Кижеватово» МН «Куйбышев - Унеча - Мозырь - 1».
Место нанесения заводского номера и эскиз общего вида резервуара представлены на рисунках 1-2.
Знак поверки наносится в градуировочной таблице в виде оттиска поверительного клейма.

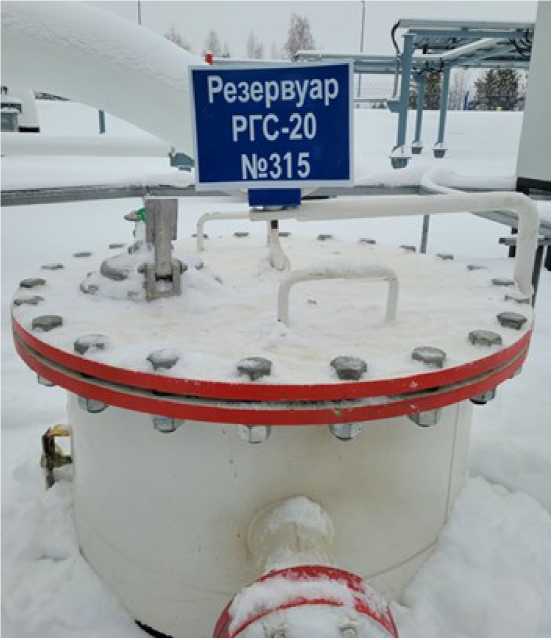

Рисунок 1 - Место нанесения заводского номера

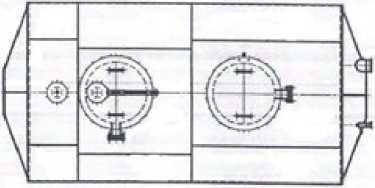

Рисунок 2 - Эскиз общего вида резервуара РГС-20
Пломбирование резервуара не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Тип резервуара |
РГС-20 |
|
Номинальная вместимость, м3 |
20 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- диаметр |
2400 |
|
- длина |
4870 |
|
- высота |
3600 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, о С |
от -60 до +40 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
30 |
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГС-20 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочные таблицы |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в разделе 2 паспорта.
Нормативные документы, устанавливающие требования к резервуару горизонтальному стальному цилиндрическому РГС-20Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ИзготовительОбщество с ограниченной ответственностью «ИТС Металлоконструкции» (ООО «ИТС МК»)
ИНН 1658185458
Адрес: 420051, г. Казань, Республика Татарстан, ул. Тэцевская, д. 281 Телефон: +7 843 572-01-20
E-mail: itsmk@invent.group
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20.
Телефон/факс: (8412) 49-82-65
Е-mail: pcsm@sura.ru
Web-сайт: www.penzacsm.ru
Аттестат аккредитации: ФБУ «Пензенский ЦСМ» зарегистрирован в реестре аккреди
тованных лиц в области обеспечения единства измерений № RA.RU.311197 от 06.07.2015.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
13 апреля 2022 г.
№ 950
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 28 февраля 2022 г. № 497 «Об утверждении типов средств измерений»
В связи с технической ошибкой приказываю:
-
1. Внести изменения в пункт 2 приложения к приказу от 28 февраля 2022 г. № 497 «Об утверждении типов средств измерений», заменив описание типа, изложив его в прилагаемой редакции.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Руководитель
А.П.Шалаев
/-----------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЗИ
Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович
Действителен; с 27.12.2021 до 27.12.2022
