Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «13» октября 2017 г. №2171

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные «ЭЛЕМЕР-АИР-ЗОМ»

Назначение средства измерений

Преобразователи давления измерительные «ЭЛЕМЕР-АИР-ЗОМ» (далее по тексту -преобразователи или АИР-ЗОМ) предназначены для измерений и непрерывного преобразования значений абсолютного давления, избыточного давления, разности давлений и гидростати-ческо-го давления жидких и газообразных, а также избыточного давления-разрежения газообразных, в том числе агрессивных сред, включая жидкий и газообразный хлор и хлоросодержащие продукты, газообразный кислород и кислородосодержащие газовые смеси в унифицированный выходной сигнал постоянного тока или напряжения и цифровой сигнал HART-протокола, или в сигналы промышленной сети FOUNDATION fieldbus.

Описание средства измерений

Принцип действия АИР-ЗОМ основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны тензорезистивного первичного преобразователя.

АИР-ЗОМ изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь, электронное устройство и жидкокристаллический (ЖК) индикатор. В качестве первичного преобразователя используются тензорезистивные сенсоры давления. Среда под давлением подается в камеру первичного преобразователя и деформирует его мембрану, что приводит к изменению электрического сопротивления расположенных на ней тензорезисто-ров. Электронное устройство преобразует сигнал, поступающий от первичного преобразователя в унифицированный выходной сигнал постоянного тока или напряжения, цифровой сигнал НART-протокола (модификация «ЭЛЕМЕР-АИР-ЗОМ»), или в цифровой сигнал FOUNDATION fieldbus (модификация «ЭЛЕМЕР-АИР-ЗОМ-FF»), и в цифровой сигнал измеряемой величины, поступающий на индикатор.

Посредством интерфейса АИР-ЗОМ подключаются к компьютеру для подстройки пределов измерений и конфигурирования. Конфигурирование АИР-ЗОМ включает: изменение диапазонов измерений, выбор зависимости выходного сигнала от входного (возрастающей или убывающей) и установку времени демпфирования (числа усреднений). АИР-ЗОМ с HART-протоколом передают информацию об измеряемой величине в цифровом виде по линии связи вместе с сигналом постоянного тока или напряжения, не оказывая на него влияния. Цифровой выход используется для связи АИР-ЗОМ с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем.

На индикаторе АИР-ЗОМ или HART-коммуникаторе в зависимости от выбора профиля работы отображаются значения давления, расхода или уровня в цифровом виде в установленных при настройке единицах измерения или в процентах от диапазона изменения выходного сигнала. В зависимости от значения измеренного сигнала АИР-ЗОМ может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.

«ЭЛЕМЕР-АИР-ЗОМ» имеют исполнения:

- общепромышленное «ЭЛЕМЕР-АИР-ЗОМ»;

  • - взрывозащищенное «искробезопасная электрическая цепь» «ЭЛЕМЕР-АИР-ЗОМЕх»;

  • - взрывозащищенное «взрывонепроницаемая оболочка» «Э71ЕМЕР-АИР-30К4Ехс1»:

  • - взрывозащищенное «взрывонепроницаемая оболочка» и «искробезопасная электрическая цепь» «ЭЛЕМЕР-АИР-ЗОМЕхсНа»;

  • - атомное для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) «ЭЛЕМЕР-АИР-ЗОМА»;

  • - атомное взрывозащищенное «искробезопасная электрическая цепь» для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) «ЭЛЕМЕР-АИР-ЗОМАЕх»;

  • - кислородное «ЭЛЕМЕР-АИР-ЗОМ» (О2), «ЭЛЕМЕР-АИР-ЗОМ-FF» (О2).

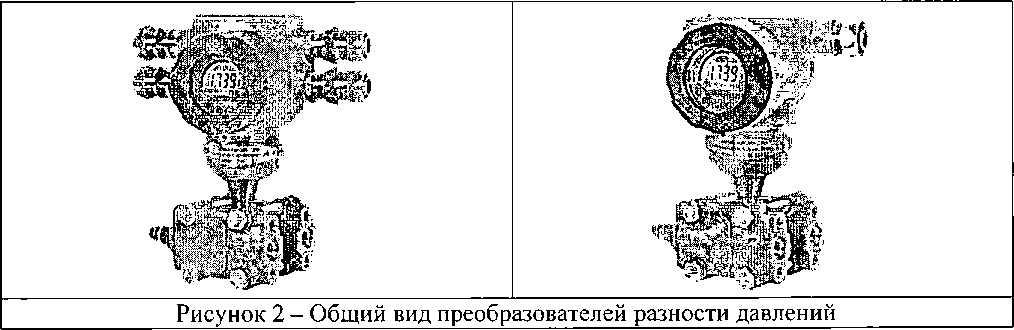

Фотографии общего вида «ЭЛЕМЕР-АИР-ЗОМ», «ЭЛЕМЕР-АИР-ЗОМ-FF»

представлены на рисунках 1-4.

Схема пломбировки от несанкционированного доступа представлена на рисунке 5.

|||^

IF

Wi

^г~ Место A gf

чу

”□      IvlCk? 1 М 1 1

А

ж

ж

Место А

Место

Место А

Of

Va

f

«1

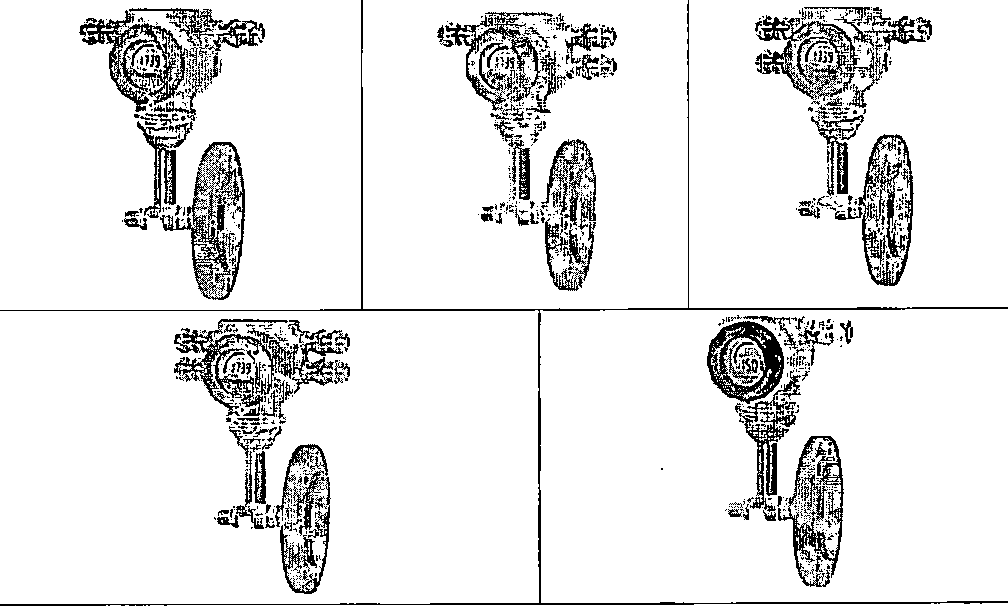

Рисунок 1 - Общий вид преобразователей абсолютного давления, избыточного давления,

избыточного давления-разрежения

w -

'Wilf

w

2

Приказ Росстандарта №2171 от 13.10.2017, https://oei-analitika.ru
Приказ Росстандарта №2171 от 13.10.2017, https://oei-analitika.ru

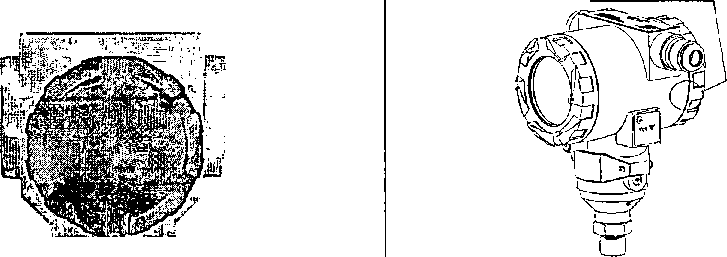

Рисунок 3 - Общий вид преобразователей гидростатического давления |                                  Место пломбирования

Приказ Росстандарта №2171 от 13.10.2017, https://oei-analitika.ru

Рисунок 4 - Вариант исполнения без индикации

Рисунок 5 - Схема пломбировки от не-санкционированного доступа

Программное обеспечение

В АИР-ЗОМ предусмотрено внутреннее и внешнее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в микропроцессорный модуль АИР-ЗОМ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее ПО, предназначенное для взаимодействия преобразователя с компьютером, не оказывает влияния на метрологические характеристики преобразователя. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации преобразователя. Конфигурирование АИР-ЗОМ включает: изменение диапазонов измерений, выбор зависимости выходного сигнала от входного (возрастающей или убывающей) и установку времени демпфирования (числа усреднений), изменение единиц измерения и задание сете-во-        го адреса АИР-ЗОМ. Подстройка АИР-ЗОМ включает установку

нуля и

диапазона выходного унифицированного сигнала. Г1О таюце предусматривает возможность выдачи текстовых сообщений о состоянии АИР-3 ОМ и возникающих в процессе его работы ошибках и способах их устранения.

Таблица 1 - Идентификационные данные внешнего программного обеспечения

Идентификационные данные (признаки)

Значение

по HART

по Foundation Fieldbus

Идентификационное наименование ПО

Setup HARTconfig ver

13.0.exe

Setup_ Fieldbusconfig ver

5.0.exe

Номер версии (идентификационный номер) ПО

не ниже 13.0

не ниже 5.0

Цифровой идентификатор ПО

по номеру версии

по номеру версии

Таблица 2 - Идентификационные данные внутреннего программного обеспечения

Идентификационные данные (признаки)

Значение

no HART

по Foundation Fieldbus

Идентификационное наименование ПО

AIR30M v 11.hex

AIR30MFF v3.hex

Номер версии (идентификационный номер) ПО

не ниже 11

не ниже 3

Цифровой идентификатор (ПО)

по номеру версии

по номеру версии

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики преобразователей абсолютного и избыточного давления

Тип преобразователя

Модель

Код диапазона измерений

Минимальный диапазон^ или верхний предел измерений, РвьтП

Максимальный верхний предел измерений,

РвшТ*

Индекс модели в соответствии с таблицами 6, 7

кПа

МПа

кПа

МПа

1

2

3

4

5

6

7

8

Преобразова-тели абсолютного давления

ТАН4

4

1

-

10

-

В02, С04

ТАН7

7

2.5

-

60

-

А01,В02, С04

ТАН9

9

6

-

250

-

А00, А01,В02, С04

ТАН 13

13

-

0,025

-

2,5

Преобразователи избыточного давления и избыточного давления-разрежения

TGH4 TGHV4

4

0,25

-

10

-

А01,В02, С04

TG7

TGV7

7

1

-

60

-

А01,В02, С04

TGH7 TGHV7

0,6

А00, А01,В02, С04

TG9

TGV9

9

4

-

250

-

TGFI9

TGHV9

2,5

лжение таблицы 3

1

2

л

4

TG11 TGV11

и

10

TGHll TGHV11

6

TG13 TGV13

13

-

TGH13 TGHV13

TG14

14

-

Преобразо-ватели избыточного давления и избыточного давления-разрежения

TG15

15

-

TGH15

TG16

16

-

CG0

CGV0

0

0,06

CG1 CGV1

1

0Д6

CG4

CGV4

4

0,25

CG7

CGV7

7

0,6

CG9

CGV9

9

2,5

CG11 CGV11

11

6

CG13 CGV13

13

-

  • 1. Нижний предел измерений равен нулю.

  • 2. Преобразователи, имеющие символ «V» в с

диапазоне:

  • - от минус Рвмлх до Рвмах для кодов дг

  • - от минус 105 кПа до Рвлш'для остал!

  • 3. * Для преобразователей, имеющих возможное

  • 3. ** Кроме АИР-ЗОМ-FF.

  • 4. *** Для АИР-ЗОМ-FF Рвмах - это верхний п]

5

6

7

8

-

600

-

0,040

-

2,5

0,025

0,1

-

6

0,25

-

16

А00, А01,В02, С04

1

-

60

-

0,6

-

В02, С04

-

1,6

-

-

10

-

А01,В02, С04

-

60

-

А00, А01 В02, С04

-

250

-

А00, А01.В02, С04

-

600

-

0,025

-

2,5

)бозначении модели, могут перестраиваться в 1апазонов 0, 1,4, 7;

ьных кодов диапазонов.

ть перенастройки на нижний предел ниже нуля, редел измерений.

Таблица 4 - Метрологические характеристики преобразователей разности давлений (диффе-ренциального давления)

Тип преобразователя

Модель

Код диапазона измерений

Минимальный диапазон или верхний предел измерений, Pbm/n*

Максимальный верхний предел измерений,

Рвшх**

Индекс модели в соответствии с таблицами 6, 7

кПа

МПа

кПа

МПа

1

2

3

4

5

6

7

8

Преобразователи разности давлений (дифференци-ального давления)

CD0

CDV0

0

0,063

-

0,63

-

В02, С04

CD1 CD VI

1

0,063

-

1,6

-

CD4

CDV4

4

0,25

-

10

-

А01,В02, С04

CD7

CDV7

7

0,63

-

63

-

А00, А01,В02, С04

CDH7 CDHV7

CD9

CDV9

9

2,5

-

250

CDH9 CDHV9

CD11

11

6,3

-

630

-

CDV11

CDH11

CDHV11

Преобразователи разности давлений (дифференци-ального давления)

CD13

CDV13

13

-

0,025

-

2,5

А00, А01.В02, С04

CDH13

CDHV13

CD15

15

-

0,1

-

10

CDV15

  • 1. Нижний предел измерений равен нулю.

  • 2. Преобразователи, имеющие символ «V» в обозначении модели, могут перестраиваться в диапазоне от минус Рвшх до Рвшх-

  • 3. * Кроме АИР-ЗОМ-FF.

  • 4. ** Для АИР-ЗОМ-FF Рвшх- это верхний предел измерений.

Таблица 5 - Метрологические характеристики преобразователей гидростатического давления

Тип преобразователя

Модель

Код диапазона измерений

Минимальный диапазон или верхний предел измерений, Pbmin

Максимальный верхний предел измерений,

Рвмах

Индекс модели в соответствии с таблицами 6, 7

кПа

МПа

кПа

МПа

Преобразователи гидростатического давления

CL7

7

1

-

60

-

А01.В02, С04

CL9

9

6

-

250

-

  • 1. Нижний предел измерений равен нулю.

  • 2. * Кроме АИР-ЗОМ-FF.

  • 3. ** Для АИР-ЗОМ-FF Рвшх - это верхний предел измерений.

Таблица 6 - Пределы допускаемой основной приведенной погрешности аналогового выхода

Индекс модели

Пределы допускаемой основной приведенной погрешности, у, % (от диапазона измерений)

Рвмах/3< Рв

Рв < Рвлш/З

А00

±0,075

±(0,015+0,02 -Рвмлх/Рв)

А01

±0,1

±(0,04+0,02 -Рвмлх/Рв)

В02

±0,2

±(0,08+0,04 -Рвмлх/Рв)

±(0,02+0,06 )

±(Q.2-Рвмлх/Рв)

С04

±0,4

±(0,16+0,08-Рвмлх/Рв)

±(0,04+0,1 2-Рвмлх/Рв)

±(0,4 • Рвмлх/Рв)

Рв- верхний предел или диапазон измерений, установленный пользователем.

Таблица 7 - Пределы допускаемой основной приведенной погрешности цифрового сигнала по протоколу HART (ун) и FOUNDATION fildbus (уцц)

Индекс модели

Пределы допускаемой основной приведенной погрешности, ун, yff, % (от диапазона измерений)

PbmaxII < 1Р1

| Р | <РВМАХ/3

А00

±0,075|Р|/Рялш-

±(0,015|Р|/Рвл«л+0,02)

А01

±0,1 • \Р\/РвМАХ

±(0,04-|Р|/Л?млл+0,02)

л_О 0.1 О 1 /П„.....

±(0,08 ■ | Р |/Рвмлл+0,04)

В02

±u,z. |г |/i ВМАХ

=ь(0;02|Р|//>Дл/.1л10,06)

±0,2

С04

±0,4 ■ |Р \/Рвмах

±(0,16 ■ | Р |/Рдмхг±0,08)

±(0,04|Р|/Рвлш+0,12)

±0,4

  • 1. Р- измеренное значение давления.

Рвмах - максимальный верхний предел измерений для АИР-ЗОМ и верхний предел измерений для АИР-ЗОМ-FF.

  • 2. Пределы допускаемой основной приведенной погрешности при считывании показаний с

индикатора:

  • - для АИР-ЗОМ =±(/н где - одна единица наименьшего разряда, выраженная в процентах от максимального верхнего, верхнего предела или диапазона измерений;

  • - для АИР-ЗОМ-FF =±(yFF ±(+)), где - одна единица наименьшего разряда, выра-женная в процентах от верхнего предела измерений.

Таблица 8 - Метрологические характеристики преобразователей

Наименование характеристики

Значение

АИР-ЗОМ      АИР-ЗОМ-FF

Выходные сигналы:

  • - постоянного тока, мА

  • - постоянного напряжения, В

  • - цифровые сигналы

от 4 до 20; от 0 до 5 от 0,8 до 3,2; от 0,5 до 4,5 от 1 до 5

HART, FOUNDATION fieldbus

Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, % (от диапазона измерений)/10 °C:

  • - для аналогового выхода

  • - для цифрового выхода

  • - по индикатору

±(0,06+0,08 ■ Рвмлх/Рв) ±(0,04+0,04-PsWPs) ±(0,03+0,02-Рвшх/Рв) ±(0,06 IPl/Рвшх +0,08) ±(0,04-|Р|/Рвл/лг+0,04) ±(0,03|Р|/Рвмм+0,02)

Нормальные условия измерений:

  • - температура окружающей среды, °C

  • - относительная влажность, %

  • - атмосферное давление, кПа

от +21 до +25

от 30 до 80 от 84 до 106,7

ювленный пользователем,

я АИР-ЗОМ и верхний предел измере-[ИЯ.

[я допускаемой основной приведенной

  • 1. Pg - верхний предел или диапазон измерений, устаь Рвмах- максимальный верхний предел измерений дл.

ний для АИР-ЗОМ-FF, Р- измеренное значение давлеь

  • 2. Вариация выходного сигнала не превышает значенг погрешности.

Таблица 9 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение постоянного тока, В

от 23,52 до 24,48 от 35,28 до 36,72 от 11,76 до 12,24

Потребляемая мощность, Вт, не более

  • - для АИР-30М

  • - для АИР-ЗОМ-FF

0,7 (при напряжении 24 В) 1,0 (при напряжении 36, В) 0,04 (при напряжении 12 В)

1,3 (при напряжении 24 В)

Габаритные размеры, мм, не более

  • - высота

  • - ширина

  • - длина

320

180

125,5

Масса, кг, не более

4,5

Условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность, %, не более

  • - атмосферное давление, кПа

от -40 до +80, от -50 до +70 от -50 до +80, от -55 до +70 от -25 до +70, от -25 до +80 98

от 84 до 106,7

Средняя наработка на отказ, ч, не менее

Средний срок службы (в зависимости от исполнения), лет, не менее

150000

270000

(для «ЭЛЕМЕР-АИР-30МА».

«ЭЛЕМЕР-АИР-ЗОМАЕх»)

15

30

(для «ЭЛЕМЕР-АИР-3 ОМА»,

«ЭЛЕМЕР-АИР-3 ОМАЕх»)

Маркировка взрывозащиты: «ЭЛЕМЕР-АИР-ЗОМЕх», «ЭЛЕМЕР-АИР-ЗОМАЕх» с выходным сигналом постоянного тока

ОЕх ia ПС Т4...Т6 GaX

«ЭЛЕМЕР-АИР-ЗОМЕх», «ЭЛЕМЕР-АИР-ЗОМАЕх» с выходным сигналом постоянного напряжения

ОЕх ia ПС Т4...Т6 GaX

ОЕх ia ПВ Т4...Т6 GaX

«ЭЛЕМЕР-АИР-ЗОМЕхб»

lExdllC Т4...Т6 GbX

«ЭЛЕМЕР-AHP-30MExdia»

с выходным сигналом постоянного тока

ОЕх ia ПС Т4...Т6 GaX

lExdllC T4...T6 GbX

«ЭЛЕМЕР-АИР-ЗОМЕхсйа»

с выходным сигналом постоянного напряжения

ОЕх ia ПС T4...T6 GaX lEx d ПС T4...T6 GbX

OEx ia ПВ T4...T6 GaX lEx d ПС T4...T6 GbX

Знак утверждения типа

наносится на переднюю панель СИ термотрансферным способом, а также на руководство по эксплуатации и паспорт - типографским способом.

Комплектность средства измерений

Таблица 10 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь давления измерительный «ЭЛЕМЕР-АИР-3 ОМ   »

НКГЖ.406233.064-

1 шт.

«ЭЛЕМЕР-АИР-ЗОМ-FF»

НКГЖ.406233.065-

1 шт.

Комплект монтажных частей и принадлежностей

НКГЖ.406924.021

1 комп л.

Продолжение таблицы 10

Наименование

Обозначение

Количество

Программное обеспечение

НКГЖ.406929;013

1 шт.

Руководства по эксплуатации: «ЭЛЕМЕР-АИР-ЗОМ» «ЭЛЕМЕР-АИР-ЗОМ-FF»

НКГЖ.406233.064РЭ

НКГЖ.406233.065РЭ

1 экз.

Паспорт

НКГЖ.406233.064-ХХПС

НКГЖ.406233.065-ХХПС

1 экз.

Методика поверки

МП 207.2-026-2016

1 экз.

Поверка

осуществляется по документу МП 207.2-026-2016 «Преобразователи давления измерительные «ЭЛЕМЕР-АИР-3 ОМ». Методика поверки», утвержденному ФГУП «ВНИИМС» 25.11.2016г.

Основные средства поверки:

Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-60М (Регистрационный номер в Федеральном информационном фонде 47334-11), МП-600 (Регистрационный номер в Федеральном информационном фонде 61479-15).

Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.840-2013 - манометры абсолютного давления МПАК-15 (Регистрационный номер в Федеральном информационном фонде 24971-03).

Калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (Регистрационный номер в Федеральном информационном фонде 56318-14).

Задатчики разрежения Метран-503 Воздух (Регистрационный номер в Федеральном информационном фонде 25940-03).

Калибратор давления пневматический Метран-504 Воздух (Регистрационный номер в Федеральном информационном фонде 31057-09).

Калибраторы давления пневматический Метран-505 Воздух (Регистрационный номер в Федеральном информационном фонде 42701-09).

Комплекс поверочный давления и стандартных сигналов «ЭЛЕМЕР-ПКДС-210» (Регистрационный номер в Федеральном информационном фонде; 36734-08).

Калибраторы давления автоматические «ЭЛЕМЕР-АКД-12К», «ЭЛЕМЕР-АКД-12КИ» (Регистрационный номер в Федеральном информационном фонде 64273-16).

Мультиметр цифровой Fluke 8845А (Регистрационный номер в Федеральном информационном фонде 57943-14).

Мера электрического сопротивления однозначная МС3006 (Регистрационный номер в Федеральном информационном фонде 12758-91).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным «ЭЛЕМЕР-АИР-ЗОМ»

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 8.802-2012 ГСП. Государственная первичная схема для средств измерений избыточного давления до 250 МПа

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1... 1 ■ 106 (Па)

ТУ 4212-141-13282997-2016 Преобразователи давления измерительные «ЭЛЕМЕР-АИР-30М». Технические условия

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН: 5044003551

Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807, дом 7, строение 1

Юридический адрес: 124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1

Телефон (факс): (495) 925-51-47 ((499) 710-00-01)

Web-сайт: www.elemer.ru

E-mail: elemer@elemer.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

Адрес: 119361, г.Москва, ул.Озерная, д.46

Телефон (факс): (495) 437-55-77 ((495) 437-56-66)

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа№ 30004-13 от 26.07.2013 г.

В части вносимых изменений:

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526

Телефон:+7 (495)278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
